使用説明書 Khaki X-Wind Hamilton

このたびは Hamilton の製品をお買い上げいただありがとうございます。この時計を長い間で愛用いただくため、適切なメンテナンスをお勧めします。当社の製品はその製造工程に最先端技術が駆使され、販売前には厳重な品質管理が施されております。

説明図の主なポイント

① 時針
② 分针
③ スモールセコンド
④ 60秒カウンター
⑤ 30分カウンター
⑥ 12 時間カウンター
⑦ 日付／曜日
⑧ 回転式アウターベゼル
⑨ 回転式アッパーインナーベゼル
⑩ 回転式ロアインナーベゼル
A 調整用リューズ：時刻／日付／曜日
B クロノグラフのスタート／ストップ用プッシュボタン
クロノグラフのリセット用プッシュボタン
D 調整用リューズ：ベゼル⑨
E 調整用リューズ：ベゼル ^10

お 取り扱いに際してのご 注意

• ハミルトン（Hamilton）の腕時計は、他のあらゆる精密機器と同様、最低でも2年に1度点検されることをお奨めいたします。点検の際には必ずトン（Hamilton）の正規販売店または当社サービスセンターへご依頼ください。また点検の際には併せて防水機能の検査もさせていただきます。
• 水中ではリューズおよびプッシュボタンに触れないでください。
• 海水に浸した後には、真水でよくすすいでください。
• 時計を濡らした後には、乾いた布で水分を拭き取って下さい。
• 裏蓋を開けた際には必ずハミルトン（Hamilton）の正規販売店または当社サービスセンターで防水検査を受けてください。
• 時計のベルトは指一本はいる程度の余裕を持たせ、通気を良くしながらご使用下さい。
• 皮膚の弱い方はまれに、かぶれたり肌荒れする場合があります。その際は直ちに着用を中止して下さい。
• 溶剤、洗剤、香水、化粧品などがかかったり、直接接触するのを避けて下さい。ケースやベルトが変色したり、パッキンを損傷する恐れがあります。
• 時計の裏面などに貼付してあるキズ防止シール必ず剥がしてご使用下さい。シールが付いたままですとサビ、変色が生じる恐れがあります。
• 落としたり、ぶつけるなどの衝撃を与えないで下さい。故障の原因となります。
• 極端な温度（50℃以上、0℃以下）や、極端な温度変化にさらさないで下さい。遅れ、止まりの不具合や、故障の原因となります

防水性

時計の防水性の数値はケースバックに刻印されています。ます。

英語圏の国で使用される防水性と気圧の数値は次の通りです：

測定単位 防水性の適用範囲

atm (超過気圧) 351020100

psi 4472,51452901450

ft*1001653306603300

メートル法を採用している国で使用される防水性と気圧の数値は次の通りです：

測定単位 防水性の適用範囲

bar 3 5 10 20 100

m* 30 50 100 200 1000

* フィートまたはメートルで示される水深の数値は、ISO 22810基準にしたがったテスト時に適用される超過気圧の度数に相当します。

お手入れ

- ケースやベルトに汚れ、汗、水滴などがついた場合には、吸湿性の良い柔らかな布で速やかに拭き取って下さい。ケースやベルトが汚れたままでご使用になると、サビや色落ちの原因となり、衣類の袖口を汚したり、肌荒れすることがあります。

- 金属ベルトの汚れやメッシュベルトの目詰まりは、薄い石鹸水に浸けて手や歯ブラシで落とし、水洗いした後、乾いた布で水分をよく拭き取って下さい。(防水時計以外は、時計本体に水がかからないようご注意下さい。)

磁気について

時計の故障防止のため、磁石やラウドスピーカー、携帯電話、冷蔵庫など強い磁気を発生させるものには近づけないようにして下さい。

操作方法

ムーブメント

お買い上げの時計には自動巻ムーブメントが搭載されています。時計のメカニズムには腕の動きによりゼンマイを巻き上げるローターが組み込まれています。パワーリザーブは約60時間です。

必要な場合は、位置 (I) のリューズを 30 回ほど時計回りに回してムーブメントを手動で巻き上げることができます。

透明なケースバックから美しいメカニズムを見ることができます。

ハミルトンのカーキ オートマティックXウィンドには3つのねじ込み式リューズと2つのプッシュボタンが備わっています。

重要：時計の防水性を確実にするため、調整後は常にリューズ A、D および E を位置 (0) にねじ込んでください。

時刻の調整

1. セッティング リューズ を回してロックを解除します。
2. リューズを (Ⅱ) の位置まで引き出します。
3. リューズをお好みの方向に回しながら時刻を調整します。
4. リューズを再びプッシュして元の位置に戻し、ロックされるまで回します。

日付／曜日の調整

1. セッティング リューズ を回してロックを解除します。
2. リューズを中間位置Ⅱ）まで引き出します。
3. 日付はリューズを反時計回りに、また曜日はリューズを時計回りに回して調整します。この操作は午後8時から午前2時までの時間帯には行わないでください。
4. リューズを再びプッシュして元の位置に戻し、ロックされるまで回します。

操作方法

クロノグラフ機能

単一時間または積算時間の計測

1. プッシュボタン B を押します: クロノグラトします。
2. プッシュボタンB を もう 一度 押します: クロノクフがストップし、経過時間または積算時間では最初の経過時間がカウンター④、⑤および⑥の針で表示されます。
3. この2つのステップを繰り返して各経過時間を計測します。最終ステップでクロノグの積算時間を表示します。
4. プッシュボタン Ⓐ を押してカウンターをゼロにリセットします。

クロスウィンド計測機能 (Crosswind)

Khaki X-Wind は偏流角度計算機を備えており、パイロットはプログラミングされた飛行時に遭遇する横風を正確に計算、記録することができます。

1. リュー ☒で調整しながらアップサイド回転式インナーベゼル ⑨の赤い矢印を 12時に合わせます。次にリューズ Eで調整しながらローサイド回転式インナーベゼル ⑩を 0°に合わせます。

10 11 12 1 8 4 2 30 9

1. 風速と風向を気象台や天気図などを通じて調べます。

例 風速：40 mph（マイル毎時） 風向：70°

リューズ ^① で調整しながらアップサイド回転式インナーベゼル ^⑨ でウインドの中に風向（70）を表示します。

1. 赤い矢印の正面に回転式アウターベゼル ⑧ で航空機の速度 (mph —=マイル毎時) を 10 分の 1 で表示します。

例 航空機の速度：180mph の場合は 18 と表示。

17 18 19 5° 20° 15 MR SPEED 70° 60° for CR

1. 針路と真北との角度から磁気偏角差を計算します：偏差（Var）は現在位置によって異なりますが、航空図をもとに換算することができます。

柳針路と真北どの角度：30°

偏差（Var）：10°

磁気偏角差： 30^ + 10^ = 40^

Tn: 実際の真北 Mn : 磁北 Var : 偏差

Tn Mn ↑ 40° 30° Var10°W

偏差（Var）が西方向の場合は、針路と真北との角度にその数値を加え、磁気偏角差を計算します。

例： 30^ + 10^ = 40^

Tn Mn 15° 30° Var15°E

偏差 (Var) が東方向の場合は、針路と真北との角度からその数値を引き、磁気偏角差を計算します。

1. クロスウィンド角（Crosswind Angle）の計算例 風向：70°

航空機の磁気偏角差：40°

クロスウィンド角：70° - 40° = 30° （向かい風）

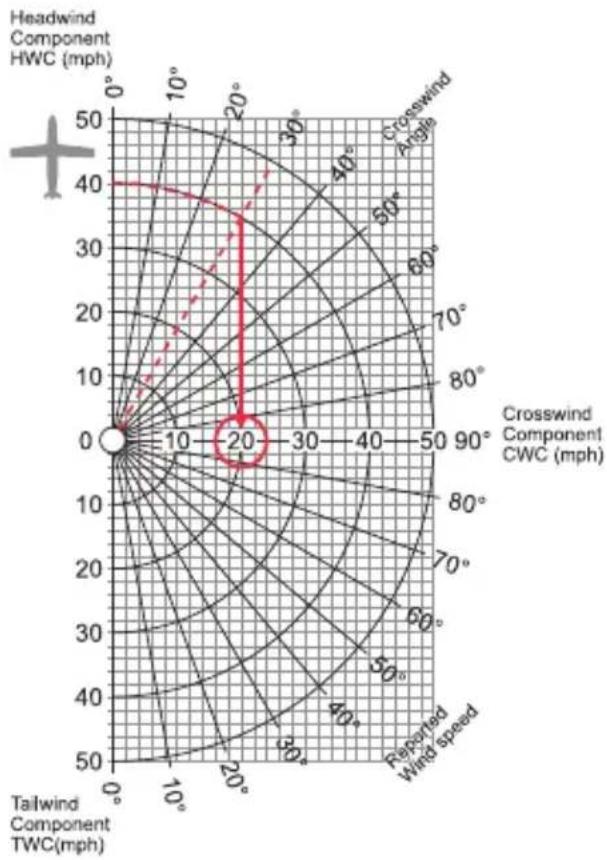

グラフ（プラスティックカード）を使い、風速（向かい風／追い風＜ Head / Tailwind Component＞）とクロスウィンド角（Crosswind Angle）との交点を求めます。

この交点を横座標で読み取り、クロスウィンドの値(Crosswind Component)を算出します。

例 向い風 (Headwind Component) : 40 mph

クロスウィンド角（Crosswind Angle）：30°

クロスウィンドの値（Crosswind Cornponent）：20mph

7. ドリフト角の計測の計算

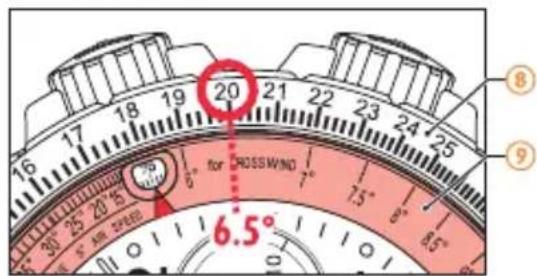

クロスウインドの値（20）を回転式アウターベゼル⑧に表示し、インナーベゼル⑨でドリフト角を読みます。

例 ドリフト角：約6.5°

右方向から風が吹いている場合は、磁気偏角差にドリフト角を加えます。

左方向から風が吹いている場合は、磁気偏角差からドリフト角を引きます。

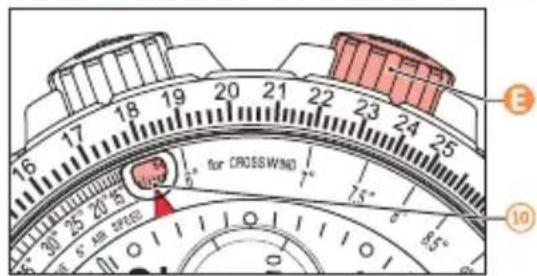

リューズ E を使いながらローサイド回転式インナーベゼル ⑩ にこの修正針路（46.5°）を表示します。

E for CROSSWIND 7.5° 85° 10
