BEDIENUNGSANLEITUNG X10 NILOX

Lesen und befolgen Sie alle Anweisungen im Benutzerhandbuch, bevor Sie dieses Produkt verwenden. Stellen Sie sicher, dass Sie die Sicherheitsanweisungen und Warnungen verstehen und befolgen, um das Risiko von Verletzungen zu verringern. Der Benutzer ist für alle Konsequenzen verantwortlich, die sich aus dem unsachgemäßen Gebrauch des Elektrofahrads ergeben. Stöße, Stürze und Kontrollverlust können Personen und Gegenstände in der Umgebung des Benutzers beschädigen. In jedem Fall sollten Sie die Fahrtrichtung und Geschwindigkeit vorausschauend planen und die Straßenverkehrsordnung sowie die schwächeren Verkehrsteilnehmer respektieren. Der Benutzer ist für alle Konsequenzen verantwortlich, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Der Besitzer des Elektrofahrads muss die örtlichen Gesetze bezüglich der Nutzung des Produkts in Bezug auf Helmpflicht, Geschwindigkeitsbegrenzungen und befahrbare Bereiche überprüfen und einhalten. Der Händler und der Verkäufer sind nicht verantwortlich für Schäden an Gegenständen und/oder Personen, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Die Helmpflicht unterliegt den örtlichen Gesetzen. Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren (überprüfen Sie die geltenden örtlichen Gesetze). Es wird empfohlen, dass Benutzer unter 18 Jahren von einem Erwachsenen beaufsichtigt werden. Dieses Fahrzeug darf nicht mehr als eine Person gleichzeitig befördern. Dieses Produkt ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis des Produkts vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person unterwiesen. Überprüfen Sie immer den Zustand der Räder und der Batterie, bevor Sie das Produkt verwenden. Halten Sie die Batterie außerhalb der Reichweite von Kindern. Die Reinigung und Wartung darf nicht Kindern ohne angemessene Aufsicht anvertraut werden. Halten Sie die Plastikverpackung außerhalb der Reichweite von Kindern, um Erstickungsgefahr zu vermeiden. Kinder dürfen nicht mit diesem Produkt spielen. Die Reinigung und Wartung durch den Benutzer darf nicht Kindern ohne angemessene Aufsicht anvertraut werden. Schalten Sie das Produkt aus und trennen Sie das Gerät vom Stromnetz, bevor Sie Wartungsarbeiten durchführen oder die Batterie entfernen. Entfernen Sie die Batterie aus dem Fahrzeug, bevor Sie es verschrotten. Das Produkt muss ausgeschaltet und vom Stromnetz getrennt sein, bevor Sie die Batterie entfernen. Die Batterie muss gemäß den geltenden örtlichen Gesetzen entsorgt werden. Lesen Sie das Benutzerhandbuch vor der Verwendung sorgfältig durch. Bewahren Sie es für zukünftige Verwendungen auf. Lagern Sie das Handbuch an einem sicheren Ort und geben Sie es an eventuelle neue Besitzer weiter. Der Benutzer ist für alle Konsequenzen verantwortlich, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Wer das Benutzerhandbuch nicht beachtet, riskiert, die Kontrolle über das Produkt zu verlieren und zu stürzen, was schwerwiegende Folgen haben kann. Der Händler und der Verkäufer sind nicht verantwortlich für Schäden an Gegenständen und/oder Personen, die durch unsachgemäßen Gebrauch des Produkts verursacht werden. Das Produkt ist für den Transport einer Person gleichzeitig konzipiert. Verwenden Sie das Produkt nur, wenn es sich in gutem Zustand befindet. Der Kontrollverlust des Produkts während der Nutzung kann schwerwiegende Folgen für den Benutzer und andere Personen haben. Laden Sie die Batterie vollständig auf, bevor Sie das Produkt verwenden. Der Besitzer des Elektrofahrads muss die örtlichen Gesetze bezüglich der Nutzung des Produkts in Bezug auf Helmpflicht, Geschwindigkeitsbegrenzungen und befahrbare Bereiche überprüfen und einhalten (überprüfen Sie die geltenden Gesetze). Befolgen Sie die Anweisungen in diesem Handbuch, um

technische Probleme zu vermeiden. Die Batterie ist das Herzstück dieses Produkts. Die Batterie darf nicht vollständig entladen werden und muss vor jeder Nutzung vollständig aufgeladen werden.

ELEKTROFAHRRAD NILOX

Sehr geehrter Kunde, wir danken Ihnen, dass Sie sich für ein elektrisch unterstütztes Fahrrad „NILOX“ entschieden haben, das vollständig in Italien nach dem internationalen Qualitätsstandard EN15194:2018 entworfen und montiert wurde und den Richtlinien 2006/42/CE; 2014/30/UE; 2011/65/UE entspricht. Elektrisch unterstützte Fahrräder (Electrically Power Assisted Cycle, im Folgenden auch „EPAC“) sind von der europäischen Richtlinie 2013/168/UE zur Zulassung von zwei- und dreirädrigen Kraftfahrzeugen ausgenommen und entsprechen den Anforderungen des Artikels 50 der Straßenverkehrsordnung. Diese Definition schließt die Möglichkeit aus, den Elektromotor unabhängig vom Treten zu betreiben, und schließt tendenziell die Möglichkeit aus, sich durch Aktivierung eines Gashebels zu bewegen. Die funktionalen Merkmale, die von den italienischen und europäischen Vorschriften für EPAC gefordert werden, sind wie folgt.

• Die Unterstützung des Elektromotors muss nur erfolgen, wenn der Radfahrer in Fahrtrichtung tritt.
• Die Unterstützung wird sofort unterbrochen, sobald der Radfahrer aufhört, in Fahrtrichtung zu treten.
• Gemäß den Sicherheitsvorschriften wird die Unterstützung des Motors durch Betätigung der Bremsen unterbrochen.
• Die Unterstützung wird schrittweise reduziert und schließlich aufgehoben, wenn das Fahrzeug die Höchstgeschwindigkeit von 25 km/h erreicht.

VERPACKUNG

Öffnen Sie die Verpackung vorsichtig, um das Fahrrad nicht zu beschädigen, und entfernen Sie die Schutzvorrichtungen. In der Schachtel finden Sie, in einer Plastiktüte verpackt, die Pedale und das Ladegerät mit dem Verbindungskabel. Bevor Sie die Verpackung entsorgen, stellen Sie sicher, dass sie vollständig leer ist und alle Teile des Fahrrads vorhanden sind. Es wird empfohlen, die vollständige Verpackung für einen kurzen Zeitraum aufzubewahren. Entsorgen Sie die Verpackung ordnungsgemäß in den dafür vorgesehenen Recyclingzentren. Das Fahrrad wird mit ZWEI Schlüsseln zur Entfernung der Batterie geliefert. Die Schlüssel dienen zum Entsperren und Herausnehmen der Batterie aus dem Gehäuse und zum Einschalten des Fahrrads (siehe entsprechender Abschnitt). Es wird empfohlen, einen Schlüssel während der Nutzung des Fahrrads bei sich zu tragen und den anderen an einem sicheren Ort aufzubewahren.

TECHNISCHE MERKMALE

• Klapprahmen mit gefederter Gabel: aus Stahl (X10), aus Aluminium (X10 Ultra).
• Tretunterstützung durch Elektromotor.
• Motor X10: hinten 36V*26'W – Motor X10 Ultra: hinten 48V*250W.
• Batterie X10: 36V *13Ah (468 Wh) Lithium - Batterie X10 Ultra: 48V *13Ah (624Wh) Lithium.
  • Nenn-Geschwindigkeit: ca. 25 km/h.
• 5 Stufen der Tretunterstützung.
• Reichweite X10: bis zu 70 km – Reichweite X10 Ultra: bis zu 90 km.
  • Ladegerät: 100V-240V.
  • Ladezeit: 6-8 Stunden.
  • Ladezyklen der Batterie: ca. 700.
• Batterieladeanzeige auf dem Display.
• Bremshebel aus Aluminium mit Cut-off-System.
• Bremsen X10: mechanische Scheibenbremsen - Bremsen X10 Ultra: hydraulische Scheibenbremsen.
• Batteriegehäuse: abnehmbar mit Sicherheitsschloss.

• Maximale Tragfähigkeit: 100 kg.
- Lenker verstellbar und klappbar.
• Schaltung: Shimano 6-Gang.

BEDIENUNGS- UND WARTUNGSHANDBUCH

Das Fahrrad wird in der Straßenverkehrsordnung als Fahrzeug definiert und verpflichtet den Radfahrer zur vollständigen Einhaltung der Vorschriften, die den Verkehr regeln. ACHTUNG AUF MÖGLICHE NATIONALE GESETZLICHE ANFORDERUNGEN BEIM FAHREN AUF ÖFFENTLICHEN STRASSEN (z.B. Beleuchtung und Reflektoren). Machen Sie sich nach und nach mit Ihrem Fahrrad, seiner Ausstattung und seinen Sicherheitsvorrichtungen vertraut und üben Sie, bis Sie sicher sind, es korrekt nutzen zu können.

Das gute Kennenlernen der Eigenschaften Ihres Fahrrads und die Einhaltung allgemeiner Regeln der Höflichkeit und des gesunden Menschenverstands können Ihnen helfen, sich bei der Nutzung sicherer zu fühlen. Verleihen Sie das Fahrzeug nicht an Personen, die es nicht bedienen können. Das Fahrzeug darf nicht von Minderjährigen genutzt werden. Fahren Sie vorsichtig; achten Sie auf andere Radfahrer und abgelenkte Autofahrer. Fahren Sie, ohne Ihre körperlichen Grenzen zu überschreiten. Tragen Sie immer einen Schutzhelm. Überprüfen Sie regelmäßig die Mechanik Ihres Fahrrads. Es wird empfohlen, die Batterie nach jeder Nutzung aufzuladen. Wenn sie nicht aufgeladen wird, könnte die Batterie beschädigt werden. Wenn das Fahrrad längere Zeit nicht genutzt wird, laden Sie die Batterie mindestens einmal im Monat auf. Stellen Sie vor der Nutzung des Elektrofahrads sicher, dass Sie unter absolut sicheren Bedingungen arbeiten. Stellen Sie sicher, dass Muttern, Schrauben, Verschlüsse und alle mechanischen Komponenten festgezogen und nicht abgenutzt und/oder beschädigt sind. Die Fahrposition sollte komfortabel sein, indem Sie sich sorgfältig Zeit nehmen, um die Höhe des Sattels und des Lenkers einzustellen, um eine korrekte Fahrposition zu gewährleisten. Die Bremsen sollten effektiv funktionieren. Die Reifen sollten auf den richtigen Druck aufgepumpt sein. Die Pedale sollten korrekt an den Kurbeln befestigt sein. Ihr Fahrrad wurde für die Nutzung auf asphaltierten und nicht asphaltierten Straßen konzipiert; es ist nicht für das Gelände geeignet. In jedem Fall können extreme Nutzungen gefährlich sein und liegen in der alleinigen Verantwortung des Benutzers im Falle von Unfällen und Verletzungen, die ihm oder Dritten bei solchen Gelegenheiten zugefügt werden. Der Hersteller lehnt jede Verantwortung für solche Nutzungen des Produkts ab. Ihr Fahrrad wurde für den Transport einer Person gleichzeitig und für ein Gesamtgewicht von etwa 100 kg konzipiert. Der Hersteller lehnt jede Verantwortung im Falle von Unfällen ab, die durch die gleichzeitige Nutzung des Fahrrads durch mehr als eine Person, durch Überlastung oder durch nicht fest an geeigneten Gepäckträgern befestigtes Gepäck verursacht werden. Die Nutzung von Anhängern und/oder hinteren Anhängern ist verboten. Lassen Sie das Elektrofahrad regelmäßig überprüfen, um einen ordnungsgemäßen Betrieb sicherzustellen. Es liegt in der Verantwortung des Benutzers, sicherzustellen, dass alle Komponenten einen ordnungsgemäßen Betrieb des Fahrrads gewährleisten. Es ist wichtig, das Bremssystem immer effizient und frei von Verunreinigungen zu halten, die sich bei der Nutzung auf der Straße ansammeln. Es wird darauf hingewiesen, dass der Benutzer ein persönliches Risiko für Verletzungen, Schäden und/oder Verluste übernimmt, wenn die oben genannten Bedingungen verletzt werden, und die Garantie automatisch erlischt. Nutzungen, die von denen abweichen, für die das EPAC konzipiert wurde, sowie jede Änderung, die die Funktion Ihres EPAC verändert, wie beschrieben, sind strafbar und können gesetzlich verfolgt werden und bergen das Risiko von Schäden oder Verletzungen. In keinem Fall kann der Hersteller für Unfälle oder Schäden verantwortlich gemacht werden, die durch nicht konforme Nutzungen des EPAC oder durch Änderungen oder Eingriffe an diesem entstehen.

REGELN FÜR DEN VERKEHR

Stellen Sie sicher, dass die Batterie fest in ihrem Gehäuse sitzt und mit dem mitgelieferten Schlüssel verriegelt ist. Überprüfen Sie, ob die Bremsen ordnungsgemäß funktionieren. Überprüfen Sie, ob die Beleuchtungseinrichtungen ordnungsgemäß funktionieren. Gesetzlich darf die Geschwindigkeit des Fahrrads bei Nutzung der elektrischen Motorunterstützung 25 km/h nicht überschreiten. Bei Wasserdurchfahrten sicherstellen, dass der Wasserstand nicht die Höhe des Elektromotors erreicht. Treten Sie nicht in die Pedale, wenn Sie bremsen. Vermeiden Sie ständiges Bremsen und Anfahren, um die Batterielebensdauer zu verlängern. Fahren Sie sicher. Tragen Sie immer einen Fahrradhelm, der der Verordnung (EU) 2016/425 entspricht. Beachten Sie die Straßenverkehrsregeln. Erhöhen Sie die

Geschwindigkeit der Tretunterstützung schrittweise. Halten Sie die Tretunterstützung auf Anstiegen oder unbefestigten Straßen aktiv, um die Batterielebensdauer und die Effizienz des Motors zu verlängern. Achten Sie auf den Reifendruck und den Verkehr auf nassen, rutschigen, schmutzigen und generell schlecht haftenden Wegen; wenn Sie auf solche Bedingungen stoßen, fahren Sie langsam oder schieben Sie das Fahrrad. Die maximale Tragfähigkeit (einschließlich des Benutzers) beträgt 100 kg, überschreiten Sie diese nicht. Am Ende der Nutzung des Elektrofahrrads. Schalten Sie alle Schalter aus (zuerst das Display und dann die Batterie). Lassen Sie das Fahrrad nicht Feuchtigkeit, Regen oder übermäßiger Hitze ausgesetzt. Setzen Sie das Fahrrad niemals einem kontinuierlichen Wasserstrahl aus. Decken Sie das Fahrrad nicht mit Plastikabdeckungen ab.

ACHTUNG

Der Elektromotor des Fahrrads funktioniert grundsätzlich auch als Stromgenerator. Wir empfehlen, dies zu beachten und bei der Nutzung des Fahrrads bergab, wenn die Steigung stark ist, die Geschwindigkeit zu verringern, indem Sie das Fahrrad bremsen. Neben einer Sicherheitsfrage für den Fahrer wird so die Entwicklung einer hohen Spannung vermieden, die die elektrische Steuerzentrale verbrennen könnte.

BETRIEB DES FAHRRADS MIT TRETUNTERSTÜTZUNG

Dies ist ein FAHRRAD MIT TRETUNTERSTÜTZUNG. Das bedeutet, dass, obwohl es mit einem Elektromotor ausgestattet ist, der Benutzer in die Pedale treten muss wie bei einem normalen Fahrrad, damit es funktioniert. Der Elektromotor unterstützt das Treten, macht es weniger anstrengend und erhöht die Geschwindigkeit. Das Fahrrad kann auch ohne Motorunterstützung verwendet werden. Die maximale Geschwindigkeit, die mit dem Fahrrad mit Tretunterstützung erreicht werden kann, beträgt 25 km/h. Um die Tretunterstützung zu aktivieren, muss das Fahrrad über den Schalter an der Batterie eingeschaltet und dann die ON/OFF-Taste am Display gedrückt werden; die Leuchtanzeigen am Display am Lenker leuchten auf und zeigen an, dass die Batterie geladen und das Fahrrad einsatzbereit ist. Während der Nutzung des Fahrrads und dem Entladen der Batterie erlöschen die Lichter nacheinander. Beim Treten aktiviert sich die Steuerzentrale, die den Motor in die Pedalbewegung eingreifen lässt. Das mitgelieferte Shimano 6-Gang-Getriebe ermöglicht es, das Tretverhältnis weiter an die eigenen Bedürfnisse anzupassen. Die Tretunterstützung wird bei Bremsen oder wenn das Treten aufhört (z.B. bergab) unterbrochen. Um sie wieder zu aktivieren, genügt es, wieder in die Pedale zu treten. Während des Bremsens bitte nicht in die Pedale treten. Die angegebene Reichweite bezieht sich auf die normale Nutzung eines Fahrrads auf städtischen und/oder dörflichen Strecken. Bei steilen Anstiegen und/oder dem Transport schwerer Gegenstände kann die Reichweite erheblich abnehmen. Da es sich, wie bereits erwähnt, um ein Fahrrad handelt, ist die Hinzufügung eines Gashebels nicht vorgesehen. Die Entscheidung des Benutzers, einen Gashebel hinzuzufügen, führt sofort zum Erlöschen der Garantie des Fahrrads und würde seine Natur als Fahrrad beenden. Wenn Sie ein Fahrrad mit Tretunterstützung fahren, ist Ihre Geschwindigkeit deutlich höher als bei einem „normalen Fahrrad“. Achten Sie besonders darauf und berücksichtigen Sie angemessene Bremswege.

DAS FAHRRAD

Das Fahrrad wird geöffnet mit montiertem Sattel und gedrehtem Lenker geliefert. Die Pedale müssen montiert werden. Die Batterie ist nicht angeschlossen. Um sie korrekt einzusetzen und anzuschließen, beziehen Sie sich auf den Abschnitt „Positionierung“. Entfernen Sie die Schutzvorrichtungen, richten Sie dann den Lenker aus und stellen Sie ihn ein.

• Heben Sie das Lenkrohr an und bringen Sie es in eine vertikale Position.
• Schließen Sie den Verriegelungshebel.
• Drehen Sie den Sicherungsring, bis er im Hebel verriegelt ist.
• Um die Höhe des Lenkers einzustellen, betätigen Sie die Schnellverriegelung und heben und/oder senken Sie die „T“-Stange.
• Um den Lenker zu falten, lösen Sie den Sicherungsring und öffnen Sie den Hebel nach unten; senken Sie den Lenker rechts vom Rahmen in Richtung Pedal, achten Sie dabei auf die Brems- und Schaltkabel. Stellen Sie sicher, dass alle Verriegelungen fest geschlossen sind, bevor Sie das Fahrrad benutzen.

MONTAGE DER PEDALE

Schrauben Sie die Pedale an die Kurbeln: Das RECHTE Pedal ist auf der Achse mit einem „R“ gekennzeichnet; schrauben Sie dieses Pedal im UHRZEIGERSINN auf die RECHTE Kurbel (Kettenseite). Das LINKE Pedal ist auf der Achse mit einem „L“ gekennzeichnet; schrauben Sie dieses Pedal im GEGENUHRZEIGERSINN auf die LINKE Kurbel. Schrauben Sie die Pedale zunächst von Hand ein, dann ziehen Sie sie mit dem Schlüssel fest, bis sie ohne übermäßige Kraftanwendung fest sitzen. ACHTUNG: Befolgen Sie die Anweisungen genau, um eine Beschädigung des Gewindes des Pedals und/oder der Kurbel zu vermeiden. Wenn Sie während der Nutzung eine Anomalie in der Pedalbewegung feststellen, unterbrechen Sie sofort das Treten und lassen Sie das Fahrrad von einem kompetenten Mechaniker überprüfen.

EINSTELLUNG DES SATTELS

Die korrekte Einstellung des Sattels ist wichtig für die Körperhaltung beim Treten und ermöglicht die besten Leistungen bei geringerer Belastung der Gelenke. Probieren Sie das Fahrrad vor der Nutzung aus und stellen Sie die Höhe und den Winkel des Sattels ein. Die Höhe des Sattels sollte entsprechend der Beinlänge eingestellt werden. Die Höhe ist korrekt, wenn Sie im Sitzen das Pedal in der untersten Position mit der Ferse erreichen. Das Bein sollte vollständig gestreckt sein. Stellen Sie die Höhe nach diesen Angaben ein. Beachten Sie bei der Höheneinstellung in jedem Fall die STOP-Markierung am Sattelrohr. DIE MARKIERUNG MUSS IMMER IM RAHMENROHR EINGEFÜHRT SEIN. Wenn Sie den Sattel nicht vollständig horizontal, sondern mit leicht angehobenem „Nase“ halten möchten, lösen Sie die Verriegelung unter dem Sattel und stellen Sie den Winkel ein. Ziehen Sie die Verriegelung wieder fest, damit sich der Sattel nicht bewegt. Änderungen an der Sattelposition, auch wenn sie klein sind, können den Komfort beim Treten beeinflussen. Es wird empfohlen, bei jeder gewünschten Einstellung nur eine Änderung auf einmal vorzunehmen und diese schrittweise durchzuführen, bis die bequemste und korrekteste Position gefunden ist. Stellen Sie sicher, dass die Klemmschrauben, die die Sattelposition einstellen, fest angezogen sind. Das Fahrrad ist mit einer Schnellspannklemme für das Sattelrohr ausgestattet; um den Sattel einzustellen, öffnen Sie die Klemme, heben oder senken Sie das Sattelrohr auf die gewünschte Höhe und stellen Sie sicher, dass die Stop-Markierung nicht sichtbar ist, ziehen Sie den Schnellspannmechanismus fest und stellen Sie sicher, dass der Hebel fest angezogen ist.

EINSTELLUNG DER MECHANISCHEN SCHEIBENBREMSEN (X10)

Das Nilox X10 Fahrrad ist mit mechanischen Scheibenbremsen ausgestattet. Die Bremsbeläge der Scheibenbremsen benötigen eine minimale Abnutzung, bevor sie die optimale Bremsleistung erreichen. Außerdem erhitzen sich die Scheiben während des Betriebs, berühren Sie sie nicht, nachdem Sie gerade angehalten haben. Bei einem Bruch einer der beiden Bremsanlagen, lassen Sie diese sofort reparieren, da eine einzelne Bremse nicht ausreicht, um ein sicheres Bremsen zu gewährleisten. Es wird empfohlen, die Bremsbeläge, die Hüllen und die Spannkabel sorgfältig zu überprüfen und zu schmieren. Wenn Sie ausgefranste oder verlängerte Spiralen, gebogene Enden, Rost oder Abnutzung feststellen, ersetzen Sie die beschädigten Teile umgehend. Zum Austausch der Bremsbeläge lösen Sie die Halteschraube, bis der Belag entfernt werden kann, und ersetzen Sie ihn. Stellen Sie sicher, dass die Bremsbeläge fest sitzen (Anzugsmoment 5/8 Nm). Lassen Sie diese Arbeiten nach Möglichkeit von qualifiziertem Personal durchführen.

EINSTELLUNG DER HYDRAULISCHEN SCHEIBENBREMSEN (X10 Ultra)

Das Nilox X10 Ultra Fahrrad ist mit hydraulischen Scheibenbremsen ausgestattet. Hydraulische Scheibenbremsen sind ein fortschrittliches Bremssystem, das hervorragende Leistungen bietet, indem es eine höhere Bremskraft und eine sanftere Reaktion im Vergleich zu herkömmlichen Bremsen gewährleistet. Diese Art von Bremse ist besonders effektiv bei nassen Bedingungen und auf schwierigem Gelände und wird bei Elektrofahrrädern verwendet, um die Sicherheit und Kontrolle zu verbessern. Hydraulische Scheibenbremsen funktionieren durch ein System von Kolben, die gegen die Scheibe drücken und eine Bremskraft erzeugen. So verwenden Sie sie richtig

AKTIVIERUNG DER BREMSE (X10 Ultra)

Hydraulische Scheibenbremsen werden über die Hebel am Lenker betätigt. Wenn Sie den Hebel drücken, drückt die Hydraulikflüssigkeit in den Leitungen die Kolben gegen die Scheibe und stoppt das Rad. Drücken Sie den Bremshebel allmählich, um ein sanftes und kontrolliertes Bremsen zu erreichen. Vermeiden Sie plötzlichen übermäßigen Druck, da dies zu einem abrupten Bremsen und Kontrollverlust führen könnte.

BREMSEN

Verwenden Sie die Vorderradbremse, um allmählich anzuhalten, aber verlassen Sie sich nicht nur auf sie. Verwenden Sie beide Bremsen (vorne und hinten) für ein ausgewogenes und sicheres Bremsen. Bei Regen oder Schlamm bremsen Sie rechtzeitig, um die geringere Bremsleistung auszugleichen.

FAHREN BERGAB

Wenn du lange Abfahrten fährst, vermeide es, den Bremshebel über längere Zeit gedrückt zu halten, da dies das System überhitzen und die Bremswirkung verringern könnte. Bremse in Intervallen, um das System abzukühlen.

WARTUNG DER HYDRAULISCHEN SCHEIBENBREMSE (X10 Ultra)

Die regelmäßige Wartung der hydraulischen Scheibenbremsen ist unerlässlich, um eine hohe Bremsleistung und Sicherheit zu gewährleisten. Überprüfe regelmäßig die Dicke der Bremsbeläge. Wenn sie bis zur minimalen Dicke (normalerweise 1-2 mm) abgenutzt sind, müssen sie ersetzt werden. Wenn du während des Bremsens ungewöhnliche Geräusche hörst (wie ein Pfeifen oder metallisches Geräusch), könnte dies bedeuten, dass die Beläge abgenutzt oder die Scheibe beschädigt ist. Inspiziere die Bremsscheiben auf sichtbare Schäden wie Risse oder Verformungen. Wenn eine Scheibe beschädigt ist, ersetze sie sofort. Stelle sicher, dass die Scheiben frei von Schlamm, Schmutz und Öl sind, da diese Substanzen die Bremswirkung verringern können. Wenn die Bremsbeläge abgenutzt oder beschädigt sind, müssen sie ersetzt werden. Entferne die Befestigungsschrauben, die die Beläge an Ort und Stelle halten, ziehe die abgenutzten Beläge vorsichtig heraus, installiere die neuen Beläge, setze die neuen Ersatzbeläge in ihre Positionen und befestige die Befestigungsschrauben. Stelle sicher, dass die Beläge korrekt mit der Scheibe ausgerichtet sind und keine Interferenzen vorliegen. Überprüfe die Funktion. Nach dem Austausch der Beläge überprüfe, ob der Bremshebel korrekt reagiert und das Bremssystem reibungslos funktioniert.

EINSTELLUNG DES BREMSHEBELS

Wenn der Bremshebel zu weich oder zu hart ist, kannst du ihn über die Einstellschraube, falls vorhanden, anpassen. Wenn der Bremshebel den Lenker berührt, wenn er gedrückt wird, könnte ein Problem mit der Hydraulikflüssigkeit vorliegen (z.B. ein niedriger Ölstand oder die Notwendigkeit eines Entlüftens).

ENTLÜFTUNG DES HYDRAULIKSYSTEMS (X10 Ultra)

Gelegentlich kann es notwendig sein, das System zu entlüften, um eventuelle Luftblasen im Hydraulikkreislauf zu entfernen, die die Bremskraft beeinträchtigen können. Wenn du dir nicht sicher bist, wie du diese Operation durchführst, wende dich an einen Fachmann für einen vollständigen Entlüftungsservice.

REINIGUNG UND ALLGEMEINE WARTUNG

Verwende ein weiches, sauberes Tuch, um Schlamm, Staub und Schweiß von den Belägen und der Scheibe zu entfernen. Vermeide die Verwendung aggressiver chemischer Lösungsmittel, die die Komponenten beschädigen oder die Bremswirkung verringern könnten. Verwende nur spezielle Reiniger für Scheibenbremsen. Reinige regelmäßig die Bremshebel, um angesammelten Staub und Schmutz zu entfernen. Trage niemals Öl oder Schmiermittel auf die Bremsscheiben oder Beläge auf, da dies die Bremsfähigkeit erheblich beeinträchtigen würde. Wenn das Hydrauliksystem härter oder weicher als normal erscheint, könnte es notwendig sein, spezifisches Hydrauliköl für den Bremsentyp hinzuzufügen. Vermeide Überhitzung. Verwende die Bremsen nicht übermäßig lange, insbesondere bei

Abfahrten. Überhitzung kann die Wirksamkeit des Bremssystems beeinträchtigen. Führe regelmäßige Inspektionen durch, um den Verschleiß der Beläge, den Zustand der Scheiben und den Stand der Hydraulikflüssigkeit zu überprüfen. Halte dich immer an die Geschwindigkeitsbegrenzungen und passe dein Bremsverhalten den Straßen- und Verkehrsbedingungen an. Hydraulische Scheibenbremsen sind eines der wichtigsten Elemente für die Sicherheit deines Elektrofahrrads. Eine korrekte Nutzung und regelmäßige Wartung gewährleisten optimale Leistung und eine lange Lebensdauer des Bremssystems. Wenn du Zweifel oder Schwierigkeiten bei der Wartung hast, zögere nicht, einen qualifizierten Techniker zu konsultieren.

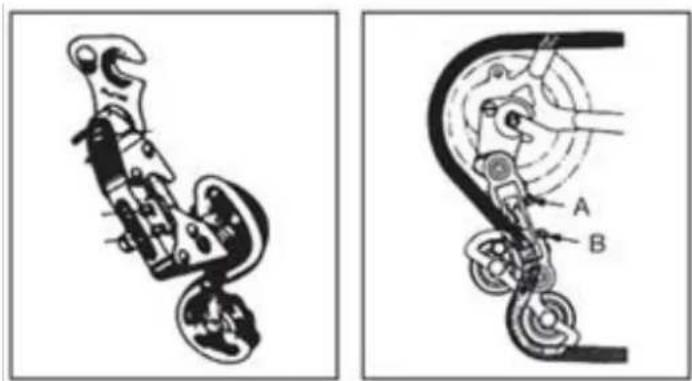

EINSTELLUNG DES SCHALTWERKS

Wenn die Kette Schwierigkeiten hat, auf das große hintere Kettenblatt zu steigen (Schalthebel am Lenker auf Maximum gedreht), muss die B-Schraube leicht gelöst werden, um zu verhindern, dass die Kette über das letzte Kettenblatt hinausgeht. Wenn die Kette Schwierigkeiten hat, auf das kleine hintere Kettenblatt zu fallen, löse die A-Schraube leicht, um das Schaltwerk auf das kleine Kettenblatt auszurichten. Bei Zweifeln oder dem Gefühl einer Anomalie während der Nutzung, lasse das Fahrrad von einem kompetenten Mechaniker überprüfen.

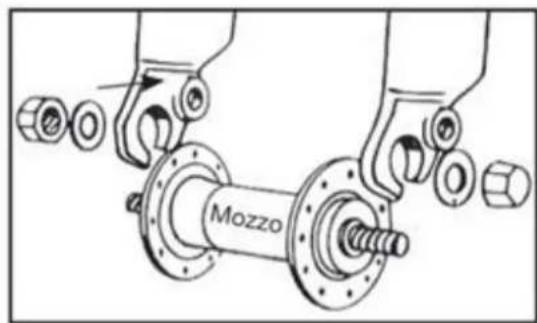

MONTAGE DES RADES MIT NABE OHNE SCHNELLSPANNER

Setze die Nabe des Vorderrads in die Gabel ein; setze die beiden Unterlegscheiben mit Sicherungszahn, eine auf jeder Seite, ein und achte darauf, dass der Zahn in das dafür vorgesehene Loch in der Gabel greift. Setze und ziehe die beiden Muttern an und achte darauf, dass das Rad in der Mitte der Gabel sitzt. ACHTUNG: Überprüfe vor der Nutzung des Fahrrads immer, dass das Rad korrekt an der Vorderradgabel und den hinteren Ausfallenden des Rahmens befestigt ist. Bei Zweifeln oder dem Gefühl einer Anomalie während der Nutzung, lasse das Fahrrad von einem kompetenten Mechaniker überprüfen.

VORDER- UND RÜCKLICHT

Das Fahrrad ist mit einer Batterie-Front- und Rücklichtanlage ausgestattet. Sowohl das Vorderlicht als auch das Rücklicht werden direkt durch Drücken der Schalter am Licht eingeschaltet.

WIE MAN DAS FAHRRAD BENUTZT

Dieses Elektrofahrrad ist mit einem "Tretunterstützungssystem" ausgestattet, das aus einem Motor, einer Batterie und einem Tretkurbel-Sensor besteht. Es ist wichtig zu wissen, dass der Motor, wenn das System eingeschaltet ist, nur dann Energie liefert, wenn man in die Pedale tritt. Sobald man aufhört zu treten, schaltet sich der Motor ab und die elektrische Unterstützung beim Treten entfällt. Bei allen Fahrrädern mit Tretunterstützung schaltet sich der Motor außerdem ab und die elektrische Unterstützung stoppt, wenn die für Elektrofahrräder zulässige Höchstgeschwindigkeit von 25 km/h erreicht wird. Sobald die Geschwindigkeit unter diesen Wert fällt, startet die elektrische Unterstützung wieder, bis man aufhört zu treten.

Auch bei der Nutzung der Bremsen stoppt die elektrische Unterstützung.

EINSCHALTEN DES FAHRRADS

Schalte das Fahrrad ein, indem du die "ON/OFF"-Taste am Display drückst. Beginne zu treten, um die Tretunterstützung zu aktivieren. Es wird empfohlen, langsam zu beginnen und die Tretgeschwindigkeit allmählich zu erhöhen. Der Motor funktioniert nur beim Treten; wenn man aufhört zu treten oder bremst, stoppt der Motor.

FAHRRAD AUSSCHALTEN

Schalten Sie das Fahrrad aus, indem Sie die Taste "ON/OFF" auf dem Display drücken. Stellen Sie sicher, dass das Fahrrad ausgeschaltet ist, wenn es nicht benutzt wird. Es wird empfohlen, die Batterie zu entfernen.

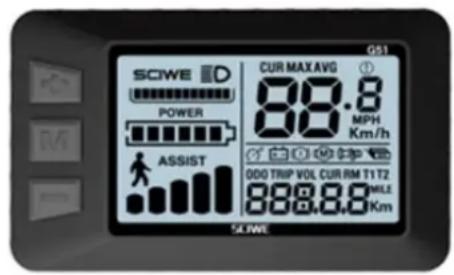

DISPLAY (Das Display kann je nach gewählter Ausstattung variieren).

MODELL G51

1 2 3 4 5 6 POWER ABOVE CUR MAXING MPN Km/h 000 TRIP YOL CUR RM TY T2 MILE 1Gcm

GSI SCIWE ID POWER ASSIST CUR MAX AVG 88.8 MPH Km/h 000 TRIP VOL CUR RM T1 TZ 888.8.6 MILE Km SCIWE

Das Fahrrad ist mit fünf Stufen der Tretunterstützung ausgestattet, die über das Display ausgewählt werden können.

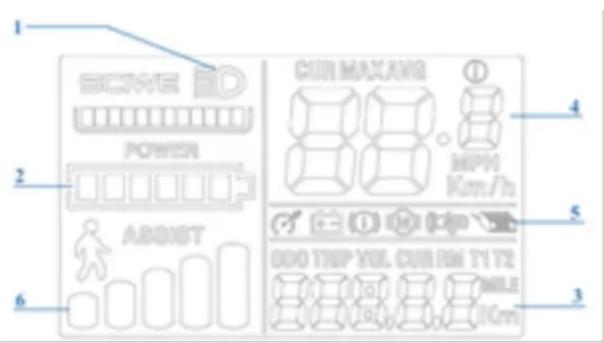

Mit dem Display wird das Fahrrad eingeschaltet, die Tretunterstützung eingestellt und die folgenden Informationen angezeigt:

1. Lichtsteuerung (falls in der Fahrradausstattung vorgesehen).
2. Die verbleibende Batterieladung.
3. Die zurückgelegte Strecke (TRIP), die insgesamt zurückgelegte Strecke (ODO), die Nutzungsdauer (TM).
4. Die Reisegeschwindigkeit (SPEED), die Durchschnittsgeschwindigkeit (AVG), die maximale erreichte Geschwindigkeit (MAX).
5. Die Fehlercodes (REE).
6. Die ausgewählte Unterstützungsstufe oder die Aktivierung der Funktion "WALK_PARTENZA AGEVOLATA".

Durch Einschalten des Motors über die Taste "M" wird das Tretunterstützungssystem aktiviert. Die Unterstützungsstufe ist auf "1" voreingestellt. Um sie zu ändern: Beginnen Sie zu treten und stabilisieren Sie die Geschwindigkeit; drücken Sie die Tasten "+" oder "-" auf dem Display, um die Unterstützung auf die gewünschte Stufe (von 1 bis 5) einzustellen. Funktion "WALK_PARTENZA AGEVOLATA": Ermöglicht

es, das Fahrrad in Fußgängerzonen zu schieben, indem das Gewicht zum Schieben erleichtert wird. Der Motor aktiviert eine automatische Funktion für eine Reisegeschwindigkeit von maximal 6 km/h.

• Einschalttaste "M" _ SCHALTET DAS FAHRRAD EIN UND AUS (das Display schaltet sich nach einigen Minuten Inaktivität automatisch aus).
• Tasten "+" und "-" WÄHLEN DIE TRETUNTERSTÜTZUNG.
• Während des Tretens drücken Sie die Taste "M", um auf die Informationen im Bereich "3" zuzugreifen.
• Um die Funktion "WALK_PARTENZA AGEVOLATA" zu aktivieren, drücken Sie lange die Taste "-". Das Fahrrad muss stillstehen und von Hand begleitet werden. Das Symbol auf dem Display zeigt an, dass die Funktion aktiv ist.

BATTERIELADEANZEIGE AUF DEM DISPLAY

Wenn der Motor des Fahrrads eingeschaltet wird und Sie beginnen zu treten, zeigt das Symbol ("2") auf dem Display die sofortige gemessene Ladung und nicht die tatsächliche verfügbare Ladung an. Bei Bergaufstrecken, wenn der Motor stärker beansprucht wird, könnte der Indikator eine reduzierte Restladung anzeigen (die Anzahl der Balken auf dem Display nimmt ab). Wenn der Motor stillsteht, bei einem Halt oder beim Vorwärtsfahren durch Trägheit (zum Beispiel bergab), könnte der Indikator eine größere verfügbare Ladung anzeigen. Der beste Zeitpunkt, um die verbleibende Ladung zu ermitteln, ist das Erreichen einer konstanten Geschwindigkeit auf einer ebenen und geraden Strecke nach Stabilisierung der Batterieleistung.

REICHWEITE

Die Reichweite des Fahrrads mit Tretunterstützung kann je nach den verschiedenen Nutzungsbedingungen und den zu transportierenden Gewichten variieren. Sie wird auf etwa 50-90 km geschätzt (je nach gewählter Ausstattung) und bezieht sich auf die normale Nutzung eines Fahrrads mit mittlerer Tretunterstützung auf überwiegend ebenen städtischen Strecken. Der Elektromotor wird jedoch bei steilen Anstiegen, dem Transport schwerer Gegenstände, Gegenwind sowie wiederholten Stopps und Starts mehr Leistung verbrauchen, wodurch die normalerweise zurückgelegten Entfernungen erheblich reduziert werden.

FEHLERCODES

2: Problem mit den Bremsen.
3: Problem mit dem Sensor.
4: Problem mit der Funktion "WALK_PARTENZA AGEVOLATA".
5: Fehler bei der Geschwindigkeitsanzeige.
6: Batterie leer.
7: Problem mit dem Motor.
9: Problem mit der Steuerungseinheit.
10: Kommunikationsfehler.
11: Kommunikationsfehler.

LITHIUM-BATTERIE

Am Ende jeder Nutzung des Fahrrads oder wenn die Batterie leer ist, laden Sie die Batterie auf.

• Nach längerer Nutzung wird die Kapazität der Batterie langsam abnehmen.
• Lassen Sie die Batterie nicht für lange Zeit leer (max. 10 Tage).
• Bei längerer Stilllegung des Fahrrads laden Sie die Batterie mindestens einmal im Monat, um ihre Funktion nicht zu beeinträchtigen.
  • Die Batterie muss außerhalb der Reichweite von Kindern aufbewahrt werden.
• Das durchgestrichene Behältersymbol zeigt an, dass Batterien nicht im Hausmüll entsorgt oder in die Umwelt geworfen werden dürfen. Batterien unterliegen einer speziellen Sammlung und müssen daher in den entsprechenden Recyclingzentren abgegeben werden.
• Übermäßige Hitze schädigt die Batterien; vermeiden Sie daher Sonnenexposition.
• Vermeiden Sie, dass die Batterien Stößen ausgesetzt werden.

LADEZEIT DER BATTERIE

Die Batterie wird teilweise geladen geliefert. Laden Sie die Batterie vor der ersten Nutzung vollständig auf. Für das vollständige Aufladen der Lithium-Batterie sind normalerweise 7 Stunden erforderlich. Lassen Sie die Batterie niemals für ganze Tage oder Nächte über die maximale Ladezeit von 7 Stunden hinaus aufgeladen. Die Batterie könnte beschädigt werden. Wenn das Fahrrad eingeschaltet wird, können Sie den Ladezustand überprüfen, indem Sie die Taste neben den Anzeigen drücken. Die LEDs leuchten wie folgt.

• 4 LEDs an: 100% verbleibende Ladung.
• 3 LEDs an: 70% verbleibende Ladung.
• 2 LEDs an: 40% verbleibende Ladung.
- 1 LED (rot) an: bis zu 15% verbleibende Ladung (die Batterie muss so bald wie möglich aufgeladen werden).

BATTERIE LADEN

Am Ende jeder Nutzung des Fahrrads ist es ratsam, die Batterie immer aufzuladen. Halten Sie die Batterie immer geladen, um ihre Lebensdauer zu verlängern. Es ist notwendig, das mitgelieferte Ladegerät zu verwenden und die darauf angegebenen Anweisungen zu beachten. Verwenden Sie keine anderen Ladegeräte, die nicht vom Hersteller und/oder Händler genehmigt sind. Sie könnten die Batterie beschädigen und ihre Lebensdauer verkürzen. Bei Verwendung von persönlichen und nicht mit dem Fahrrad gelieferten Zubehörteilen erlischt die gesetzliche Garantie automatisch.

Die Batterie kann sowohl auf dem Fahrrad als auch entfernt geladen werden. Lesen Sie vor dem Laden der Batterie die folgenden Anweisungen sorgfältig und befolgen Sie sie während des Prozesses.

• Verwenden Sie nur das mitgelieferte Ladegerät.
• Halten Sie sowohl das Ladegerät als auch die Batterie von Kindern und Haustieren fern.
• Der Ladevorgang muss an einem geräumigen, kühlen und trockenen Ort durchgeführt werden; fern von direkten Wärmequellen und Feuchtigkeit.
• Wenn der Ladevorgang mit der Batterie im Fahrrad erfolgt, stellen Sie sicher, dass das Fahrrad fest und stabil auf dem Ständer steht und ausgeschaltet ist.
• Während des Ladevorgangs ist es normal, dass das Ladegerät warm wird.
• Decken Sie das Ladegerät nicht ab.
• Halten Sie die Stecker und Buchsen des Ladegeräts und der Batterie immer sauber und trocken.
• Benetzen Sie das Ladegerät nicht.
• Verwenden Sie das Ladegerät und/oder die Batterie nicht, wenn sie beschädigt sind.
• Verbinden Sie immer zuerst das Ladegerät mit der Batterie und dann mit der Steckdose.
• Führen Sie den Ladevorgang nicht unter direkter Sonneneinstrahlung durch.
• Verwenden Sie das Ladegerät nicht für andere Zwecke oder andere Geräte.
• Spannungsschwankungen während der Ladezyklen könnten die Batterie beschädigen.
• Verbinden Sie immer zuerst das Ladegerät mit der Batterie und dann mit der Steckdose.
• Entfernen Sie das Ladegerät immer von der Batterie, nachdem der Ladevorgang abgeschlossen ist.

WIE MAN DIE BATTERIE AUFLÄDT

Die Batterie kann sowohl auf dem Fahrrad als auch entfernt geladen werden.

• Platzieren Sie die Batterie in der Nähe einer Steckdose.
• Schließen Sie das Ladegerät an die Steckdose an.
• Öffnen Sie die Gummikappe an der Batterie und schließen Sie das Ladegerät an.
• Schließen Sie das Ladegerät an die Batterie an.

• Legen Sie das Ladegerät auf den Boden oder auf eine flache und rutschfeste Oberfläche und schließen Sie es an die Steckdose an.

• Am Ladegerät befindet sich eine LED-Anzeige. Die LED ist rot, wenn die Batterie an die Steckdose angeschlossen und im Ladevorgang ist.

• Bei vollständiger Ladung wird die Ladezustandsanzeige grün.
• Trennen Sie das Ladegerät von der Steckdose und entfernen Sie dann den Stecker von der Batterie.
• Wenn die Batterie zuvor entfernt wurde, setzen Sie sie wieder in ihren Platz im Fahrrad ein.

WARTUNG DES LADEGERÄTS

- Wenn die Batterieladung beendet ist, trennen Sie zuerst das Kabel von der 220V-Steckdose und anschließend das Stromkabel der Batterie.

- Bewahren Sie das Ladegerät in einer trockenen und sauberen Umgebung auf.

• Das Ladegerät erfordert keine Wartung.

- Jegliches Öffnen oder Manipulieren des Ladegeräts ist verboten.

- Im Falle von Störungen wenden Sie sich an das Servicecenter.

- Wenn das Kabel beschädigt ist, muss der Austausch von einem Servicecenter durchgeführt werden.

- Wenn die Temperatur des Ladegeräts zu hoch wird (über 65°C), wird ein unangenehmer Geruch wahrgenommen: Unterbrechen Sie sofort den Ladevorgang und wenden Sie sich an das Servicecenter.

Ich bei korrekter Wartung ist die wiederaufladbare Batterie nicht ewig haltbar. Jedes Mal, wenn die Batterie entladen und wieder aufgeladen wird, verringert sich ihre Kapazität um einen winzigen zentsatz. Es ist möglich, die Lebensdauer der Batterie zu verlängern, indem die Anweisungen zum den genau befolgt werden. Die Lithium-Batterie hat keinen "Memory-Effekt". Teilweises Entladen und entladen der Batterie beeinträchtigt weder die Leistung noch die Lebensdauer. Es ist daher möglich, Batterie auch dann aufzuladen, wenn sie nicht vollständig entladen ist. Wenn das Fahrrad längere nicht benutzt wird, halten Sie die Batterie trotzdem mindestens einmal im Monat geladen, indem sie etwa 4 Stunden lang aufladen. Beachten Sie in diesem Fall nicht die Lichter des Ladegeräts. Inn die Batterie vollständig entladen ist, muss sie sofort aufgeladen werden. Lassen Sie die Batterie nicht ungenutzt entladen, sondern führen Sie sofort einen Ladezyklus durch. In diesem Fall führen Sie en längeren Ladezyklus von etwa 6 Stunden durch, um die vollständige Aktivierung der Batterie zu möglichen. Ein- oder zweimal im Jahr wird empfohlen, das Fahrrad zu benutzen, bis die Batterie lständig entladen ist. Laden Sie sie anschließend vollständig auf. Dieser Prozess hat einen positivenakt auf die Lebensdauer der Batterie.

WARTUNG UND REINIGUNG

Die technologischen Fortschritte haben das E-Bike und seine Komponenten im Vergleich zur Vergangenheit komplexer gemacht, und das Innovationstempo nimmt zu. Mit dieser kontinuierlichen Entwicklung ist es für jede mechanische und/oder elektrische Reparatur und/oder Wartung unerlässlich, sich an ein autorisiertes Servicezentrum zu wenden. Für routinemäßige Wartungs- und Reinigungsarbeiten folgen Sie den folgenden Anweisungen.

ANZIEHEN VON SCHRAUBEN UND MUTTERN

Während des Gebrauchs können sich aufgrund von Vibrationen einige Schrauben lockern. Wir empfehlen, die Schrauben regelmäßig zu überprüfen. Ersetzen Sie sofort alle beschädigten oder verlorenen Teile. Nachfolgend finden Sie eine Tabelle mit Anzugsdrehmomenten für die Montage verschiedener Komponenten. Für jede Komponente ist der „Mindest-Maximal“-Bereich angegeben, in dem diese Komponenten normalerweise angezogen werden sollten. Die Tabelle ist rein indikativ, da zahlreiche Variablen den genauen Grad beeinflussen, der auf die verschiedenen Schrauben angewendet werden muss, wie das Material der Schraube und/oder die Art des Gewindes, die Abschnitte und Dicken des Materials, auf dem gearbeitet wird, und natürlich das Material der zu verbindenden Teile. Die Anzugsdrehmomente sind in Newtonmeter angegeben; wir erinnern daran, dass für die korrekte Durchführung dieser Operation ein Drehmomentschlüssel erforderlich ist, der bei Erreichen des gewünschten Drehmoments auslöst.

• Vorderradnabenmutter: 20 - 27 Nm.
- Hinterradnabenmutter: 27 - 33 Nm.
• Sattelklemme: 7 - 22 Nm.
• Bremse am Rahmen: 10 Nm.
- Bremsbelag: 8 Nm.
• Bremskabel: 5 Nm.
• Schaltkabel: 5 - 6 Nm.
- Sattelstützenbolzen: 10 - 14 Nm.
- Lenkerexpanderbolzen: 18 - 20 Nm.
- Schaltwerk am Schaltauge: 12 - 15 Nm.
- Umwerferbolzen vorne: 5 - 7 Nm.
- Scheibenbremszangenbolzen: 6 - 8 Nm.
- Lenkerhalterung an Gabel: 5 - 8 Nm.
- Lenkerhalterung an Lenker: 5 - 8 Nm.
- Bedienelemente am Lenker: 10 Nm.
- Kurbelgarnitur am Tretlager: 32 - 50 Nm.
• BSA-Lagerschalen: 70 Nm.
• Pedale: 34 - 40 Nm.

EINFAHRZEIT

Ihr Fahrrad wird effizienter und bleibt länger in optimalem Zustand, wenn es vor kontinuierlichem und intensivem Gebrauch eine Einfahrzeit durchläuft. Die Brems- oder Schaltkabel, Speichen und andere mechanische Teile können sich in der ersten Nutzungsperiode lockern und es kann erforderlich sein, das Fahrrad zur endgültigen Einstellung ins Servicezentrum zu bringen. Wir empfehlen, nach 30/35 Stunden Nutzung und auf jeden Fall nach den ersten 30 Tagen, das Elektrofahrrad in einem Servicezentrum überprüfen zu lassen. Bei Problemen oder Zweifeln, die Sie nicht selbst lösen können, wenden Sie sich immer an das spezialisierte technische Servicezentrum und verwenden Sie das Fahrrad nicht bei tatsächlichen oder vermuteten Anomalien. Es ist ratsam, vor jeder Nutzung die Mechanik zu überprüfen. Nach jeder langen oder schwierigen Fahrt auf unbefestigten Wegen, bei Kontakt mit Wasser oder Sand und auf jeden Fall alle 150 km, gehen Sie wie folgt vor.

• Reinigen Sie das Fahrrad.
• Schmieren Sie die Kette, das Freilaufritzel und das Schaltwerk und entfernen Sie dann überschüssiges Öl. Sie können Ihren vertrauenswürdigen Techniker nach den besten Schmiermitteln auf dem Markt und der Wartungshäufigkeit fragen.
• Ziehen Sie die Vorderradbremse und bewegen Sie das Fahrrad vor und zurück, um sicherzustellen, dass alles in Ordnung ist. Wenn Sie bei jeder Bewegung ein dumpfes Geräusch hören, gibt es wahrscheinlich Probleme mit der Lenkung: Kontaktieren Sie das Servicezentrum.
• Heben Sie das Vorderrad vom Boden und drehen Sie es nach rechts und links, um sicherzustellen, dass die Lenkung weich ist. Wenn die Lenkung steif ist, gibt es wahrscheinlich Probleme mit der Lenkung: Kontaktieren Sie das Servicezentrum.
• Stellen Sie sicher, dass Muttern, Schrauben, Verschlüsse und alle mechanischen Komponenten festgezogen und nicht abgenutzt und/oder beschädigt sind.

Das Fahrrad und seine mechanischen Komponenten unterliegen Verschleiß. Die Materialien, aus denen sie bestehen, haben unterschiedliche Lebenszyklen. Es wird empfohlen, das Fahrrad regelmäßig oder mindestens einmal im Jahr zu überprüfen, um den ordnungsgemäßen Betrieb und den Verschleißzustand der Komponenten zu bewerten und gegebenenfalls abgenutzte/defekte Komponenten zu ersetzen.

PLATTER REIFEN

Verwenden Sie das Fahrrad nicht bei einem platten oder teilweise platten Reifen. Tragen Sie das Fahrrad zu Fuß. Bei einer Reifenpanne lösen Sie das Rad von der Nabe, um es zu entfernen, und lassen Sie den Reifen ab. Entfernen Sie den Reifen gegebenenfalls mit einem Reifenheber, um ihn aus der Felge zu ziehen. Entfernen Sie den defekten Schlauch und ersetzen Sie ihn. Pumpen Sie den Schlauch leicht auf und setzen Sie den Reifen über den Schlauch auf die Felge. Achten Sie darauf, den neuen Schlauch nicht zwischen Felge und Reifen zu quetschen. Drehen Sie das Rad, um sicherzustellen, dass der

gesamte Reifen korrekt auf der Felge sitzt und der Schlauch vollständig darin ist. Pumpen Sie langsam auf den empfohlenen Druck auf und überprüfen Sie die Position des Reifens auf der Felge. Setzen Sie das Rad wieder ein.

Bei Schwierigkeiten wenden Sie sich an das Servicezentrum, das den Austausch vornimmt. Es wird empfohlen, für diese Operation ausschließlich einen Reifenheber zu verwenden. Andernfalls besteht bei Verwendung eines Schraubendrehers oder eines anderen Werkzeugs die Gefahr, den Schlauch zu durchstechen.

FAHRRADREINIGUNG

Stauben Sie den Rahmen mit einem weichen Tuch ab, entfernen Sie den Schmutz mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Verwenden Sie keine Hochdruckreiniger. Trocknen Sie alle Teile sorgfältig und tragen Sie regelmäßig Autowachs auf. Reinigen Sie die Kunststoffteile und Reifen mit Wasser und Seife und trocknen Sie sie sorgfältig. Wenn das Fahrrad an feuchten oder regnerischen Tagen verwendet wird, trocknen Sie es sorgfältig, bevor Sie es abstellen. Lassen Sie das Fahrrad nicht Feuchtigkeit, Regen oder direkter Sonneneinstrahlung ausgesetzt. Wenn es nicht möglich ist, es unterzubringen, decken Sie es mit einer dunklen, wasserdichten Plane ab. Salz ist stark korrosiv. Wenn Sie in Küstengebieten wohnen oder das Fahrrad dort verwenden, wird empfohlen, das Fahrrad häufig zu waschen, um das Salz zu entfernen, es immer sorgfältig zu trocknen und ein Rostschutzmittel auf die nicht lackierten Teile aufzutragen. Schmieren Sie regelmäßig das Tretlager, das Freilaufritzel, die Kette und andere Teile, die dies erfordern. Überprüfen Sie regelmäßig Schrauben, Muttern, Bolzen und Verschlüsse, um sicherzustellen, dass sie fest angezogen sind.

FAHRRADLAGERUNG

Bewahren Sie das Fahrrad an einem trockenen und überdachten Ort auf, um direkte Sonneneinstrahlung, Witterungseinflüsse und Salz zu vermeiden. Wenn Sie das Fahrrad längere Zeit nicht benutzen möchten, reinigen Sie es vor dem Abstellen gründlich. Lassen Sie die Reifen halb ab und hängen Sie das Fahrrad, wenn möglich, auf und decken Sie es mit einer vorzugsweise aus Baumwolle bestehenden Plane ab. Verwenden Sie keine Plastikplanen. Laden Sie die Batterie auf und halten Sie sie alle zwei Monate aufgeladen, um ein vollständiges Entladen zu vermeiden. Stellen Sie sicher, dass das Ladegerät weder an die Stromquelle noch an das Fahrrad angeschlossen ist. Die empfohlene Lagertemperatur für die Lithiumbatterie liegt zwischen 0° und 25°. Vermeiden Sie es, die Batterie an zu kalten oder zu heißen Orten zu lagern. Setzen Sie die Batterie nicht über längere Zeit Wärmequellen (+35/40°) aus. Lassen Sie die Batterie nicht mit Kondenswasseransammlungen, die die Batterie beschädigen, einen Kurzschluss verursachen oder korrodieren könnten.

GARANTIE

Die Garantie beträgt zwei Jahre ab Kaufdatum, mit Ausnahme der Teile, die dem Verschleiß unterliegen. Die Garantie deckt keine Teile ab, die normalerweise dem Verschleiß unterliegen, Schäden durch Stöße, unsachgemäße Pflege, willkürliche Demontage oder Manipulation von Teilen durch den Benutzer, Nichteinhaltung der im Handbuch angegebenen Wartungs- und Reparaturanweisungen. Etwaige Probleme mit den garantierten Teilen müssen ausschließlich dem Händler gemeldet werden, und das Fahrzeug muss von seiner Garantie begleitet werden. Wir erinnern daran, dass nur ein Fahrrad mit Tretunterstützung als Elektrofahrrad gilt. Jede Manipulation oder Änderung des Produkts führt zum sofortigen Erlöschen der Garantie des Fahrzeugs und verringert erheblich die Batterielebensdauer. Die Garantie des Fahrrads deckt keine Schäden an der Lackierung, Rost, Korrosion oder Diebstahl ab. Es wird eine Garantie von 12 Monaten für die Fahrradbatterie gewährt, die an die korrekte Nutzung und Wartung gemäß dem Handbuch gebunden ist. Die Garantie wird nicht anerkannt, wenn die Batterien als erschöpft, am Ende ihres Zyklus und/oder nicht korrekt geladen angesehen werden. Der Garantieanspruch wird vom Hersteller bewertet.

ENTSORGUNG DES PRODUKTS

Am Ende seines Lebenszyklus darf dieses Produkt nicht zusammen mit dem Hausmüll entsorgt werden. Die Entsorgung muss getrennt gemäß den lokalen Recyclinggesetzen und -vorschriften erfolgen. Für weitere Informationen über die Systeme zur getrennten Sammlung von Elektro- und Elektronikaltgeräten wenden Sie sich an die örtliche Gemeindebehörde. In diesem Fall wird das Produkt

umweltfreundlich in einer autorisierten Recyclinganlage entsorgt, und seine Komponenten werden so effizient wie möglich gemäß den Anforderungen der Richtlinie über Elektro- und Elektronikaltgeräte (2002/96/EG) vom 27. Januar 2003 zurückgewonnen, recycelt und wiederverwendet. Gemäß den Umweltvorschriften ist es obligatorisch, die Systeme zur getrennten Sammlung von Elektro- und Elektronikaltgeräten zu nutzen. Hinweis: Elektroaltgeräte können gefährliche Stoffe enthalten, die bei unsachgemäßer Entsorgung schädlich für die Umwelt und die menschliche Gesundheit sein können. Es ist daher unerlässlich, eine spezifische Entsorgung von Elektro- und Elektronikaltgeräten durchzuführen. Das durchgestrichene Mülltonnensymbol (siehe unten) wird auf allen Elektro- und Elektronikgeräten angebracht, die auf den Markt gebracht werden. Das Symbol zeigt an, dass diese Produkte am Ende ihres Lebenszyklus getrennt von anderen Abfällen entsorgt werden müssen, um ihre vollständige Rückgewinnung und eine umweltfreundliche Entsorgung zu gewährleisten.

HINWEIS

Das Unternehmen behält sich das Recht vor, Änderungen sowohl am Text als auch an den Produkten ohne vorherige Ankündigung vorzunehmen. Die grafische Darstellung der Produkte (Bilder und Beschreibungen) dient ausschließlich der Veranschaulichung des Produkts und ist rein indikativ.

KUNDENDIENST

Wenden Sie sich an Ihren Händler oder wählen Sie die Option "Produktunterstützung" auf der Nilox-Website.

UMSETZUNG DER RICHTLINIE 2006/66/EG

Das Produkt funktioniert mit Batterien, die unter die europäische Richtlinie 2006/66/EG fallen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Informieren Sie sich über die lokalen Vorschriften zur getrennten Sammlung von Batterien: eine korrekte Entsorgung verhindert negative Auswirkungen auf die Umwelt und die Gesundheit. Die Batterie ist am Ende der Lebensdauer des Produkts zu entsorgen. Recycling- und Rückgewinnungszentren können das Produkt demontieren und die Batterie entfernen.

KORREKTE ENTSORGUNG DER BATTERIE

Gemäß dem Gesetzesdekret Nr. 49 vom 14. März 2014 „Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)“.

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät zeigt an, dass das Produkt am Ende seiner Lebensdauer getrennt von anderen Abfällen gesammelt werden muss. Der Benutzer muss daher das Gerät mit den wesentlichen Komponenten, die am Ende ihrer Lebensdauer sind, zu geeigneten Sammelstellen für elektronische und elektrotechnische Abfälle bringen oder es beim Kauf eines neuen Geräts gleicher Art dem Händler zurückgeben, im Verhältnis eins zu eins oder eins zu null für Geräte mit einer Kantenlänge von weniger als 25 cm. Die ordnungsgemäße getrennte Sammlung zur anschließenden Wiederverwertung, Behandlung und umweltgerechten Entsorgung des ausgedienten Geräts trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und fördert das Recycling der Materialien, aus denen das Gerät besteht. Die illegale Entsorgung des Produkts durch den Benutzer führt zur Anwendung der Verwaltungssanktionen gemäß D.Lgs Nr. 49 vom 14. März 2014.

KONFORMITÄTSERKLÄRUNG

Es wird erklärt, dass das beschriebene Produkt der Richtlinie EMC 2014/30/EU; LVD-Richtlinie; DM-Richtlinie; RoHS-Richtlinie entspricht. Die in diesem Handbuch enthaltenen Bilder dienen ausschließlich zu Illustrationszwecken. Das Unternehmen lehnt jede Verantwortung für den unsachgemäßen Gebrauch des Produkts ab. Das Unternehmen behält sich das Recht vor, Änderungen an der Technologie, der Ausrüstung und dem Benutzerhandbuch ohne vorherige Ankündigung vorzunehmen.

MADE IN CHINA

CE

Esprinet S.p.A.

Via Energy Park 20 - 20871 Vimercate (MB) - Italien

www.nilox.com

Für Informationen schreiben Sie an:

[e-mail]

BREMŽU SVIRAS REGULĒŠANA

TECHNISCHE KENMERKEN

GEBRUIK BIJ HET DALEN

AFSTELLEN VAN DE REMHENDEL

VOOR- EN ACHTERLICHT
