Produkttyp	Akku-Kreissäge
Marke	Kraftixx
Modell	KX-HKS 18 Li
Stromversorgung	Li-Ion-Akku 18 V (Serie Kraftixx, Akku nicht im Lieferumfang)
Leerlaufdrehzahl	4200 U/min
Schnitttiefe bei 90°	48 mm
Schnitttiefe bei 45°	36 mm
Sägeblattdurchmesser	150 mm
Bohrungsdurchmesser	10 mm
Sägeblattstärke	1,5 mm
Gewicht	2,45 kg
Schalldruckpegel (LpA)	79,2 dB(A)
Schallleistungspegel (LWA)	90,2 dB(A)
Vibrationen (Hauptgriff)	2,763 m/s² (Unsicherheit K=1,5 m/s²)
Vibrationen (Zusatzgriff)	4,653 m/s² (Unsicherheit K=1,5 m/s²)
Hauptfunktionen	Schnitttiefeneinstellung, Gehrungseinstellung (0-45°), Parallelanschlag, Schnittlinienführung, LED-Lampe, Spindelarretierung
Sicherheit	Schutzhaube, Einschaltsperre, Wiederanlaufschutz
Wartung und Reinigung	Mit einem feuchten Tuch und milder Seife reinigen; Druckluft für die Lüftungsschlitze verwenden
Verschleißteile	Sägeblatt, Akku
Garantie	24 Monate
Lieferumfang	Kreissäge, Sägeblatt, Sägeblattschraubenschlüssel, Parallelanschlag, Bedienungsanleitung, Sicherheitshinweise

Häufig gestellte Fragen - KX-HKS 18 Li Kraftixx

Welcher Akkutyp wird für die Kraftixx KX-HKS 18 Li Kreissäge verwendet?

Verwenden Sie nur Li-Ion-Akkus der Kraftixx-Serie (18 V). Das Ladegerät muss ebenfalls ein Kraftixx-Modell sein.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie die Feststellschraube für die Schnitttiefeneinstellung (4), setzen Sie den Sägefuss auf das Werkstück, heben Sie die Säge auf die gewünschte Tiefe an und ziehen Sie die Schraube wieder fest.

Wie führe ich einen Gehrungsschnitt (Schrägschnitt) durch?

Lösen Sie die Feststellschraube für die Gehrungseinstellung (7) vorne am Sägefuss. Stellen Sie den Winkel mit Hilfe der Skala auf bis zu 45° ein und ziehen Sie die Schraube wieder fest.

Wie wechsle ich das Sägeblatt?

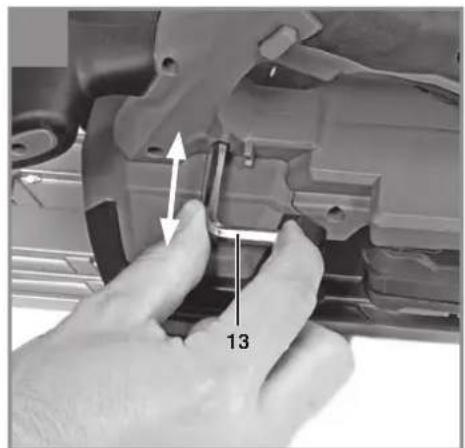

Entfernen Sie den Akku. Drücken Sie die Spindelarretierung (11). Lösen Sie die Schraube der Sägeblattklemmung mit dem mitgelieferten Schlüssel (13). Schieben Sie die Schutzhaube zurück, entfernen Sie den Flansch und das Sägeblatt. Montieren Sie das neue Sägeblatt unter Beachtung der Drehrichtung und ziehen Sie die Schraube fest.

Was tun, wenn die LED-Lampe nicht leuchtet?

Die LED-Lampe leuchtet automatisch auf, wenn Sie die Einschaltsperre (3) drücken. Wenn sie nicht leuchtet, überprüfen Sie den Akku und die Kontakte. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz, um Verletzungen und Gehörschäden zu vermeiden.

Wie verwende ich den Parallelanschlag?

Lösen Sie die Feststellschraube (8), führen Sie den Parallelanschlag (16) in die Führung des Sägefusses ein, stellen Sie den gewünschten Abstand ein und ziehen Sie die Schraube wieder fest. Positionieren Sie den Anschlag gegen die Werkstückkante, um den Schnitt zu führen.

Wie groß ist die maximale Schnitttiefe bei 90°?

Die maximale Schnitttiefe bei 90° beträgt 48 mm.

Wie reinige ich das Gerät?

Entfernen Sie den Akku. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie Druckluft mit niedrigem Druck für die Lüftungsschlitze. Lassen Sie kein Wasser ins Innere gelangen.

Wo finde ich Ersatzteile?

Ersatzteile können beim Kundendienst bestellt werden. Geben Sie den Gerätetyp, die Artikelnummer und die Teilenummer an. Die Informationen finden Sie auf www.isc-gmbh.info.

BEDIENUNGSANLEITUNG KX-HKS 18 Li Kraftixx

Art.-Nr.: 45.140.15 I.-Nr.: 21021

-2-

-4-

-5-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

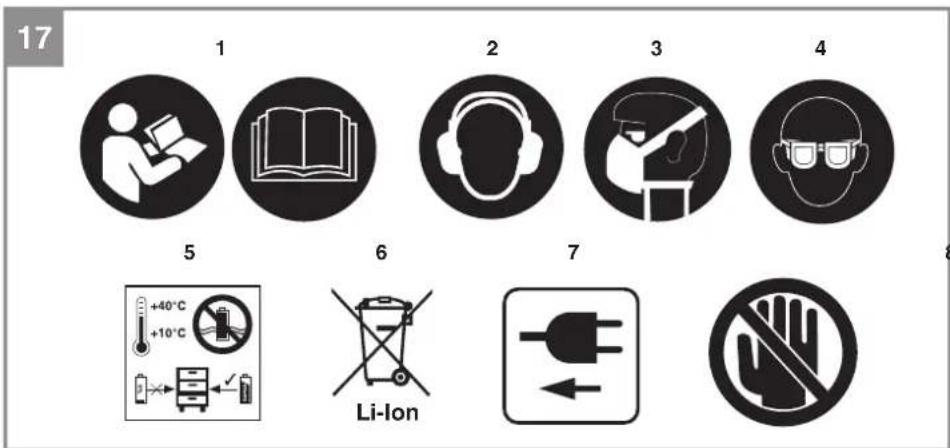

Erklärung der verwendeten Symbole (siehe Bild 17)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material dar nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
5. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ - +40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
6. Die Akkus mussen vor der Entsorgung aus dem Gerät entnommen werden. Hinweis zur Entsorgung von Akkus: Akkus)durfen nicht in den Hausmull gegeben werden.
7. Stecker bzw. Akkuziehen!
8. Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise f inden Sie im beiliegenden Heftchen!
Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebildierungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elekt

rischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

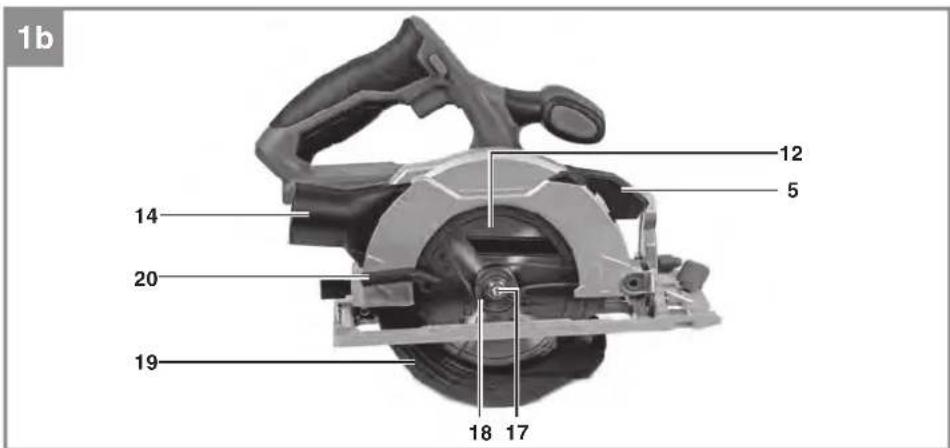

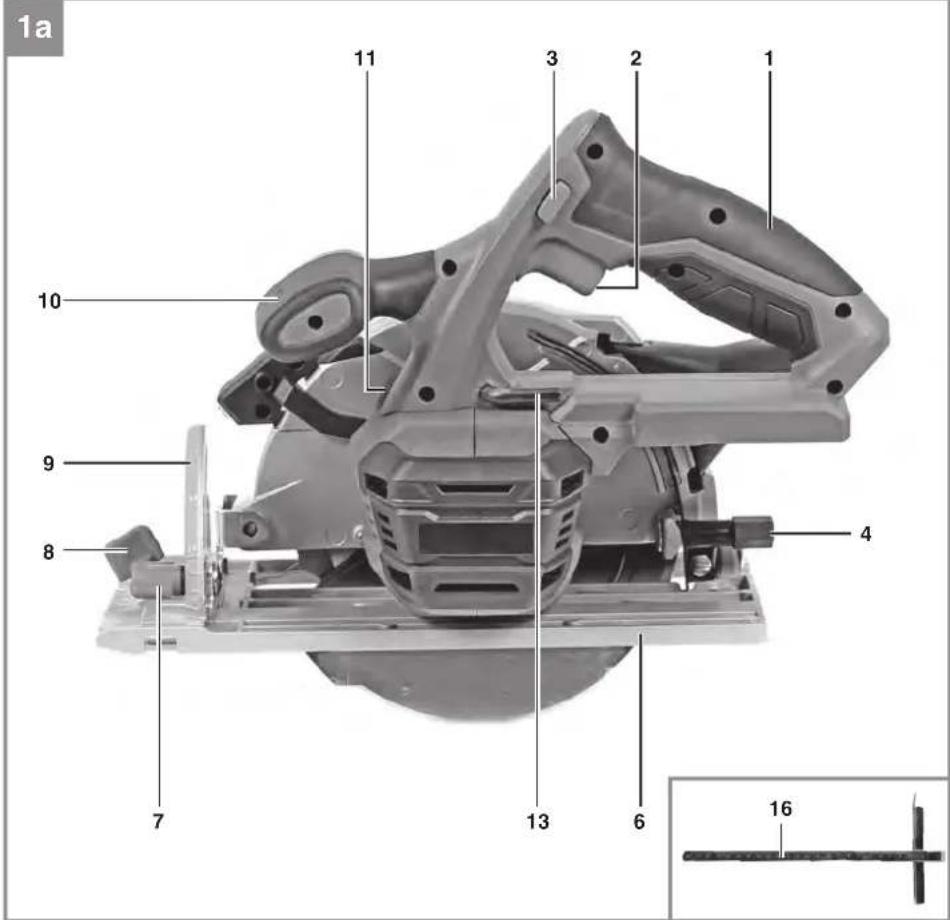

2.1 Gerätebeschreibung (Bild 1a/1b/9)

1.Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-/Ausschalter
4. Feststellschraube für Schnitttiefeneinstellung
5. LED-Licht
6. Sageschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff

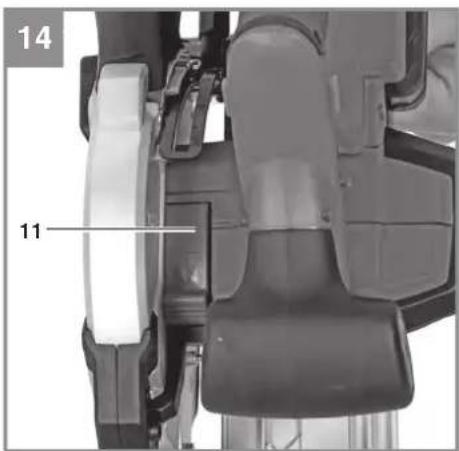

11. Spindelarretierung
12. Sageblatt
13. Sageblattschlüssel
14. Anschluss fur Spanabsaugung
15. Schnittlinienführung
16. Parallelanschlag
17. Schraube zur Sageblattsicherung
18. Flansch

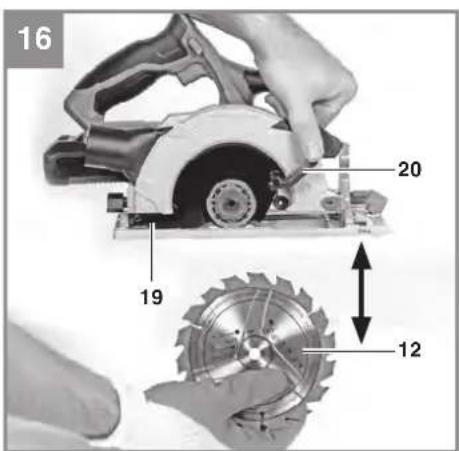

19. Pendelschutzhaube
20. Hebel für Pendelschutzhaube

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

D

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Akku-Handkreissäge
  Sägeblatt
  Säeblattschlüssel
• Parallelanschlag
  Originalbetriebsanleitung

3. Bestimmungsgemäß Verwendung

Die Akku-Handkreissage ist geeignet zum Sagen von geradlinigen Schnitten in Holz, holzahnlichen Werkstoffen und Kunststoffen. Dabei sind ein Überhitzen der Sagezahnspitzen und ein Schmelzen des Kunststoff es zu vermeiden.

Das Gerat darf nur nach ihrer Bestimmung verwendet werden. Je eine weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervogerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsvorsorgung Motor: 18 V d.c.

Leerlauf-Drehzahl: 4200 min

Schnittliefe bei 90^ .. 48 mm

Schnittliefe bei 45^ .. 36 mm

Sageblatt: 150 mm

Sägeblattaufnahme: 0 10 mm

Sageblattdicke: 1,5 mm

Gewicht: 2,45kg

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät gefeliefert undarf nur mit den Li-Ion Akkus der Kraftixx Serie verwendet werden!

Die Li-Ion Akkus der Kraftixx Serie durren nur mit den Kraftixx-Ladegeraten geladen werden.

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel LpA. 79,2dB(A)

Unsicherheit K_DA 3dB

Schalleistungspegel LwA 90,2 dB(A)

Unsicherheit K. 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Handgriff

Schwingungsemissionswert a_h,w = 2,763~m / s^2

Unsicherheit K = 1,5m / s^2

Zusatzhandgriff

Schwingungsemissionswert a_h,w = 4,653~m / s^2

Unsicherheit K = 1,5m / s^2

Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte konnen auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

D

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienden, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kein geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerat vornehmen.

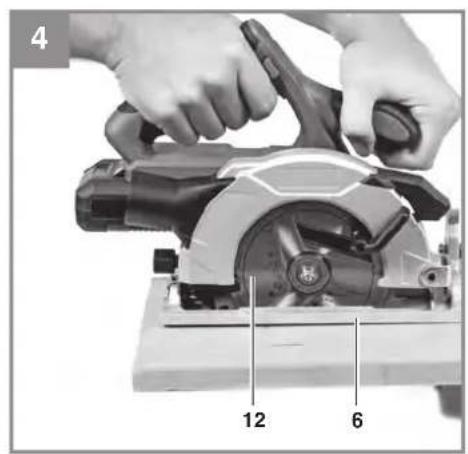

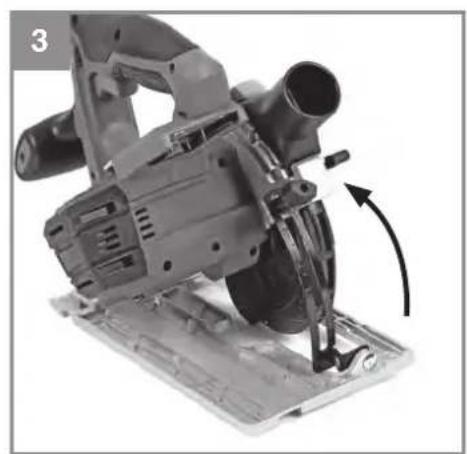

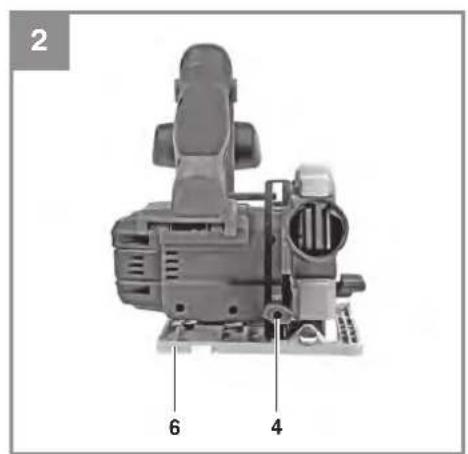

5.1 Schnitttiefe einstellen (Bild 2/3)

• Lösen Sie die an der Rückseite der Schutzhaube befindlichen Feststellschraube für Schnitttiefeneinstellung (4).
• Setzen Sie den Sageschuh (6) flach auf die Oberfläche des zu bearbeitenden Werkstückes auf. Hebeln Sie die Säge soweit an, bis sich das Sägeblatt (12) auf der benöttigen Schnittliefe befindet.
• Befestigen Sie die Feststellschraube für die Schnitttiefeneinstellung (4) wieder. Überprüfen Sie den festen Sitz.

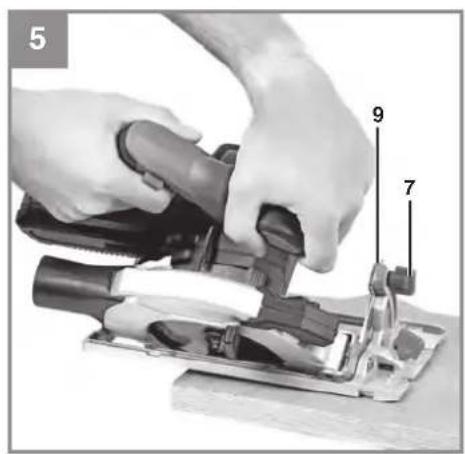

5.2 Gehrungsanschlag (Bild 4/5)

Der voreingestelle Standardwinkel zwischen Sageschuh (6) und Sageblatt (12) betragt 90^ . Sie können diesen Winkel verändern, um Schragschnitte durchzuführen.
- Lösen Sie die an der Vorderseite des Sageschuhes befindliche Feststellschaube für Gehrungseinstellung (7).
- Sie können den Schnittwinkel nun um bis zu 45^ verändern; beachten Sie dazu die Skala für Gehrungswinkel (9).
- Befestigen Sie die Feststellschraube für Gehrungseinstellung (7) wieder. Überprüfen Sie den festen Sitz.

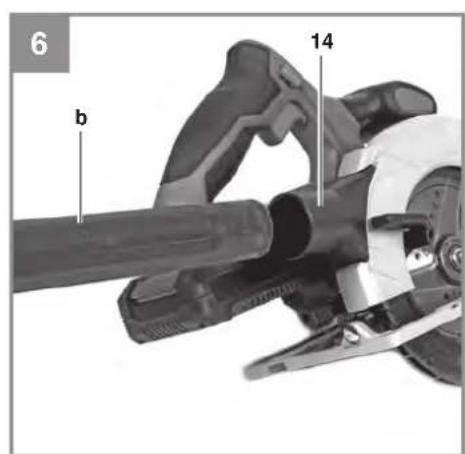

5.3 Absaugen von Staub und Spanen (Bild 6)

Schlieben Sie an den darauf vorgesehenen Anschluss fur Spanabsaugung (14) Ihrer Kreissage einen geeigneten Staubsauger (b) an (Staubsauger nicht im Lieferumfang enthalten). Sie erreichen damit eine optimale Staubabsaugung vom Werkstuck. Die Vorteile: Sie schon soweih das Gerät als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außer dem sauberer und sicherer.
- Bei der Arbeit entstehender Staub kann gefährlich sein.itte beachten Sie dazu die Sicherheitshinweise.
- Achtung! Der für das Absaugen verwendete Staubsauger muss für das bearbeitete Material geeignet sein.
- Prufen Sie, ob alle Teile gut miteinander verbunden sind.

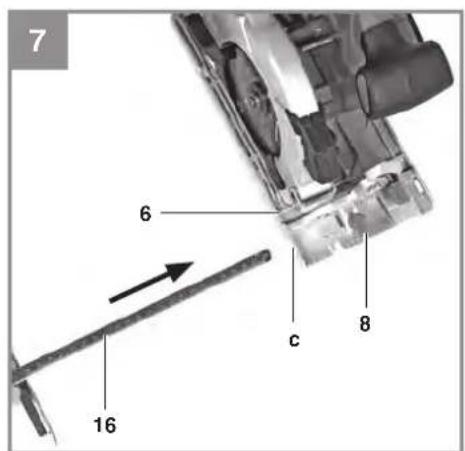

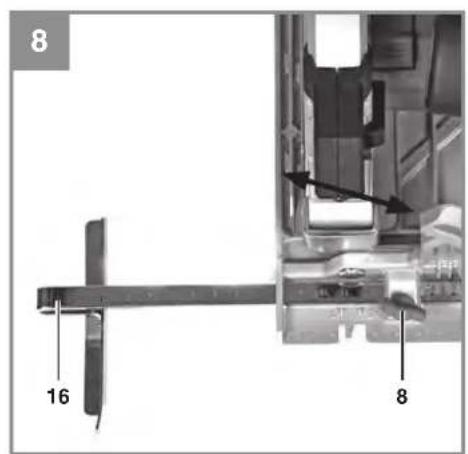

5.4 Parallelanschlag (Bild 7/8)

Der Parallelanschlag (16) erlaubt es Ihnen, parallele Linien zu sagen.
Lockern Sie die im Sageschuh (6) befindliche Feststellschraube für den Parallelanschlag (8).
Die Montage erfolgt durch Einsetzen des Parallelanschlags (16) in die Führung (c) im Sageschuh (6) (siehe Bild 7).
- Setzen Sie den bereitsigen Abstand fest undziehen Sie die Feststelltschraube (8) wieder fest.
Benutzung des Parallelanschlages: Positionen den Parallelanschlag (16) flach am Werkstuckrand und beginnen Sie mit dem Sagen.

Achtung! Probeschnitt mit einem Abfallholz durchführten

D

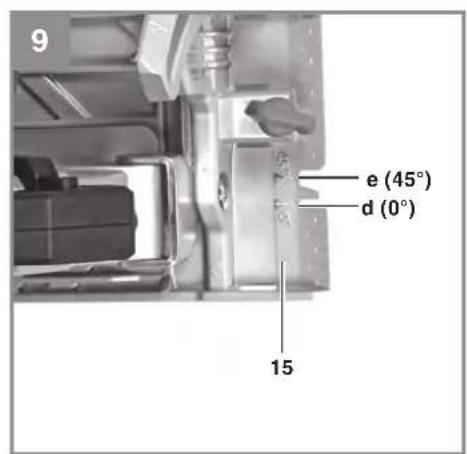

5.5 Schnittlinienführung (Bild 9)

Mit der Schnittlinienführung (15) konnen Sie genaue Schnitte nach Schnittlinien, die auf dem Werkstück aufgezeichnet sind, durchfahren.

Verwenden Sie die Markierung (d) bei der 0^ bzw. 90^ Winkeleinstellung

Die Markierung (e) ist bei der 45^ Winkleinstellung zu verwenden.

Für Winkeleinstellung siehe 5.2

Achtung! Probeschnitt mit einem Abfallholz durchführren.

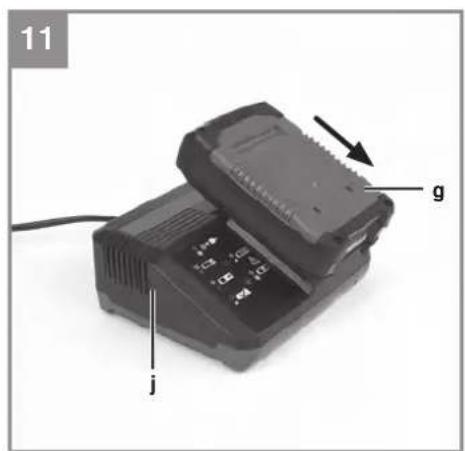

5.6 Laden des LI-Akku-Packs (Abb. 10-11)

1. Akku-Pack (g) aus dem Handgriff hersausziehen, damit die Rasttaste (f) nach untendrucken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzpannung mit der vorhanden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (j) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieberen Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi den Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollen den Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die

Leistung des Geräts nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

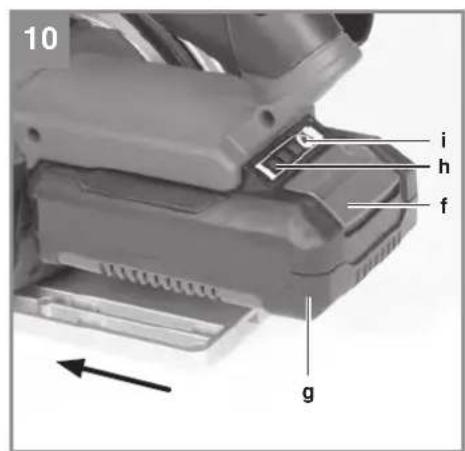

5.7 Akku-Kapazitätsanzeige (Abb. 10/Pos. h)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (i). Die Akku-Kapazitätsanzeige (h) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügbar über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist untersritten. Entfernen Sie den Akku vom Gerät und setzen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tiefentladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

6. Bedienung

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerät vornehmen.

6.1 Arbeitsen mit der Akku-Handkreissage

• Halten Sie das Gerät stets mit festem Griff an den darauf vorgesehenen Griffen (1 und 10) um eine sichere Handhabung beim Gebrauch sicherzustellen.
  Die Pendelschutzhaube (19) wird vom Werkstück automatisch zurückgeschoben.
  Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
  Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesagt wird, Kreissäge an der entsprechenden Kerbe entlangführren.
• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten.
• Sicherheitsvorschriften unbedingte beachten!

D

Schutzbrille tragen!

• Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
• Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größter oder kleiner ist als diejenige des Sägeblattes.
  Das Sägeblattarf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
• Der Pendelschutzarf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
  Vor der Verwendung der Kreissäge bei herausgezogenem Akku die Funktion des Pendelschutzes prufen.
  Vergewissem Sie sich vor jedem Einsatz der Maschine, dass die Sicherheitseinrichtungen wie Pendelschutz, Flansche und Verstelleinrichtungen Funktionieren bzw. richtig eingestellt und festgestellt sind.
  An den Anschluss fur Spanabsaugung (14) konnen Sie eine geeignete Staubabsaugung anschlieben. Stellen Sie richer, dass die Staubabsaugung safer und ordnungsgemäß angeschlossen ist.
  Die bewegliche Pendelschutzhaube darf zum Sagen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.

6.2 Benutzung der Akku-Handkreissäge

Passen Sie Schnittliefe, Schnittwinkel und Parallelanschlag an (siehe Punkt 5.1, 5.2 und 5.4).
Schalten Sie die Kreissäge nur mit eingesetztem Sägeblatt ein!
- Platzieren Sie den Sageschuh flach auf dem zu bearbeitendem Werkstück. Das Sägeblatt darf das Werkstück nicht berühren.
- Halten Sie die Kreissäge nun mit beiden Händen fest.

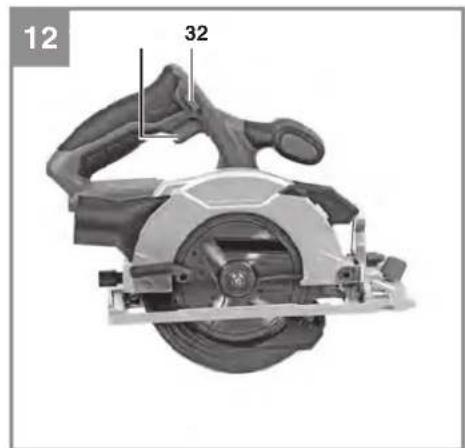

6.3 Ein-/ Ausschalten (Bild 12)

Einschalten:

Sperrtaste (3) und Ein-/Ausschalter (2) gemeinsitzig drucken

• Lassen Sie das Sägeblatt anlaufen, bis es die volle Geschwindigkeit erreicht hat. Führten Sie dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dazu nur leichten Druck auf das Sägeblatt aus.

Ausschalten:

Sperrtaste und Ein-/Ausschalter loslassen,

• Beim Loslassen des Handgriffs schaltet die Maschine automatisch ab, so dass unbeabsichtiger Lauf nicht möglich ist.
• Achten Sie darauf, dass beim Arbeiten die Entlüftungsöffnungen nicht abgedeckt werden oder verstopten.
  Bremsen Sie das Sageblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab.
• Achting! Legen Sie die Maschine erst ab, nachdem das Sägeblatt vollständig zum Stillstand gekommen ist.

Achtung! Probeschnitt mit einem Abfallholz durchführren.

6.4 Sägeblatt wechseln (Bild 13-16)

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerät vornehmen.

Verwenden Sie ausschließlich Sägeblätter, die der Norm EN 847-1 entsprechen und vom gleichen Typ sind, wie das mitgelieferte Sägeblatt dieser Handkreissäge. Lassen Sie sich im Fachhandel beraten.

Für das Wechseln des Sägeblattes benötigen Sie den beiliegenden Sägeblattschlüssel (13). Der Sägeblattschlüssel (13) ist im Gehäuse aufbewahrt. Ziehen sie bei Bedarf den Sägeblattschlüssel (13) aus dem Gehäuse hersa (siehe Bild 13).

Achtung! Aus Sicherheitsgrunden darf die Akku-Handkreissäge nicht mit eingestecktem

Sägeblattschlüssel (13) betrieben werden.

• Drucken Sie die Spindelarretierung (11).
• Schraube zur Sageblattsicherung (17) mit dem Sageblattschlüssel (13) offen.
  Bewegliche Pendelschutzhaube (19) mit Helbel für Pendelschutzhaube (20) zurückschieben und festhalten.
  Flansch (18) und Sageblatt (12) nach unten entnahmen.
  Flansch reinigen, neues Sageblatt einsetzen. Auf Laufrichtung achten (siehe Pfeil auf der Schutzhaube und am Sageblatt)!
  Flansch (18) mit der flachen Seite auf das Sägeblatt legen (Achten Sie auf einen korrekten Sitz des Flansches).
• Drucken Sie die Spindelarretierung (11).
  Schraube zur Sageblattsicherung (17) anzie

D

hen, auf Rundlauf halten.
Bevor Sie den Ein-/Ausschalter betätigten, vergewissem Sie sich, ob das Sägeblatt richtig montiert, bewegliche Teile wichtgängig und Klemmschauben fest angezogen sind.

6.5 LED-Licht (Bild 1/Pos. 5)

Das LED-Licht (5) erfolgt das zusätzliche Ausleuchten der Schnittstelle. Das LED-Licht (5) leuchtet automatisch, sobald Sie die Sperrtaste für den Ein-/Ausschalter (3) drucken.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku hers.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Denach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Akku
Verbrauchsmaterial/Verbrauchsteile*Sägeblätter
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Soltte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

isc

Sehr geehrte Kundin,

sehr geehrter Kunde,

wir haben das Ziel, alles dazu zu tun, damit Sie alle ihre Projekte möglich machen konnen. Aus thisem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetennten und personlichen Anspruchpartners hat es sich das ISC auf die Fahnen geschrieben, Sie bei allen Fragen zu ihrer Produkt zu untersuten. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckenden Service-Partnernetz.

Über unser Onlineportal www.isc-gmbh.info sind weitere unserer verfügbaren Services jetzt noch Schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

ZUBEHO

GARANTIEVERLÄNGERUNGEN

REPARATUSERVICE

SERVICE-STELLEN VOR ORT

iscGmbH

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1710

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Mittausvirhe KpA 3 dB

Aaen tehtaso L_WA 90,2 dB(A)

Mittausvirhe KwA 3 dB

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 04.10.2021

Andreas Weichselgartner/General-Manager

NigelYang/Product-Management

First CE:2020

Art-No.:45.140.15

I-No.:21021
