BEDIENUNGSANLEITUNG PGHSA 12 C2 PARKSIDE

AKKU-GEHÖLZSCHNEIDER 12 V /

AKKU-GEHÖLZSCHNEIDER 12 V

Bedienungsanleitung

Originalbetriebsanleitung

GB IE

DE/AT/CH Bedienungsanleitung Seite 5

GB/IE User manual Page 29
FR/BE Manuel d’utilisation Page 50
NL/BE Gebruikershandleiding Pagina 74
PL Instrukcja obstugi Strona 97
CZ	Návod k použití	Strana	121
SK	Používatel’ská príručka	Strana	143
ES	Manual del usuario Página 165
DK	Brugsvejledning	Side	188
IT	Manuale di istruzioni	Pagina	210
HU	Használati útmutató	Oldal	233
SI	Navodila za uporabo	Stran	256
HR	Korisnički priručnik	Stranica	279
RO	Manual de utilizare Pagina 301
BG	Ръководство за потребителя	Страница	324
GR	Еүхеірідю хрнотн	Σελίδα	351

A

1 2 3 4 5 12 11 10 9 8 7 6 PARKSIDE

13 III PARKSIDE

14 14a

Liste der verwendeten Piktogramme.... Seite 7

Einleitung Seite 8

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Lieferumfang. Seite 8

Liste der Teile 9

Technische Daten.... Seite 9

Allgemeine Sicherheitshinweise....Seite 10

Allgemeine Sicherheitshinweise für Elektrowerkzeuge.... Seite 10

Besondere Sicherheitshinweise für Gehölzschneider.... Seite 13

Ursachen und Vorbeugung von Rückschlägen durch den Bediener. 15

Weitere Sicherheitshinweise.... Seite 15

Vibrations- und Lärmreduzierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Verhalten in Notfällen 16

Verbleibende Risiken 16

Erste Verwendung...... Seite 16

Zubehör....Seite 16

Auspacken....Seite 16

Montage Seite 17

Führungsschiene und Sägekette montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Spannen der Sägekette....Seite 17

Herausnehmen/Einlegen des Akkupacks. 18

Bedienung Seite 18

Einschalten....Seite 18

Akkuladestandsanzeige.... Seite 19

Auswechseln der Führungsschiene.... Seite 19

Sägetechniken ...... Seite 19

Allgemeine Informationen 19

Auf Länge schneiden Seite 20

Baumstamm liegt auf dem Boden. 20

Entasten Seite 20

Fehlerbehebung ...... Seite 21

Reinigung und Wartung Seite 21

Reinigung.... Seite 21

Ölen der Sägekette 22

Wartungsintervalle.... Seite 22

Wartungsintervall-Tabelle. Seite 23

Schärfen der Sägekette 23

Einstellen der Kettenspannung....Seite 24

Inbetriebnahme einer neuen Sägekette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 24

Wartung der Kette....Seite 24

Drehen der Führungsschiene 24

Ersatzteile / Zubehör. Seite 24

Lagerung Seite 25

Entsorgung Seite 25

Garantie Seite 26

Abwicklung im Garantiefall....Seite 27

Service....Seite 27

EU-Konformitätserklärung Seite 28

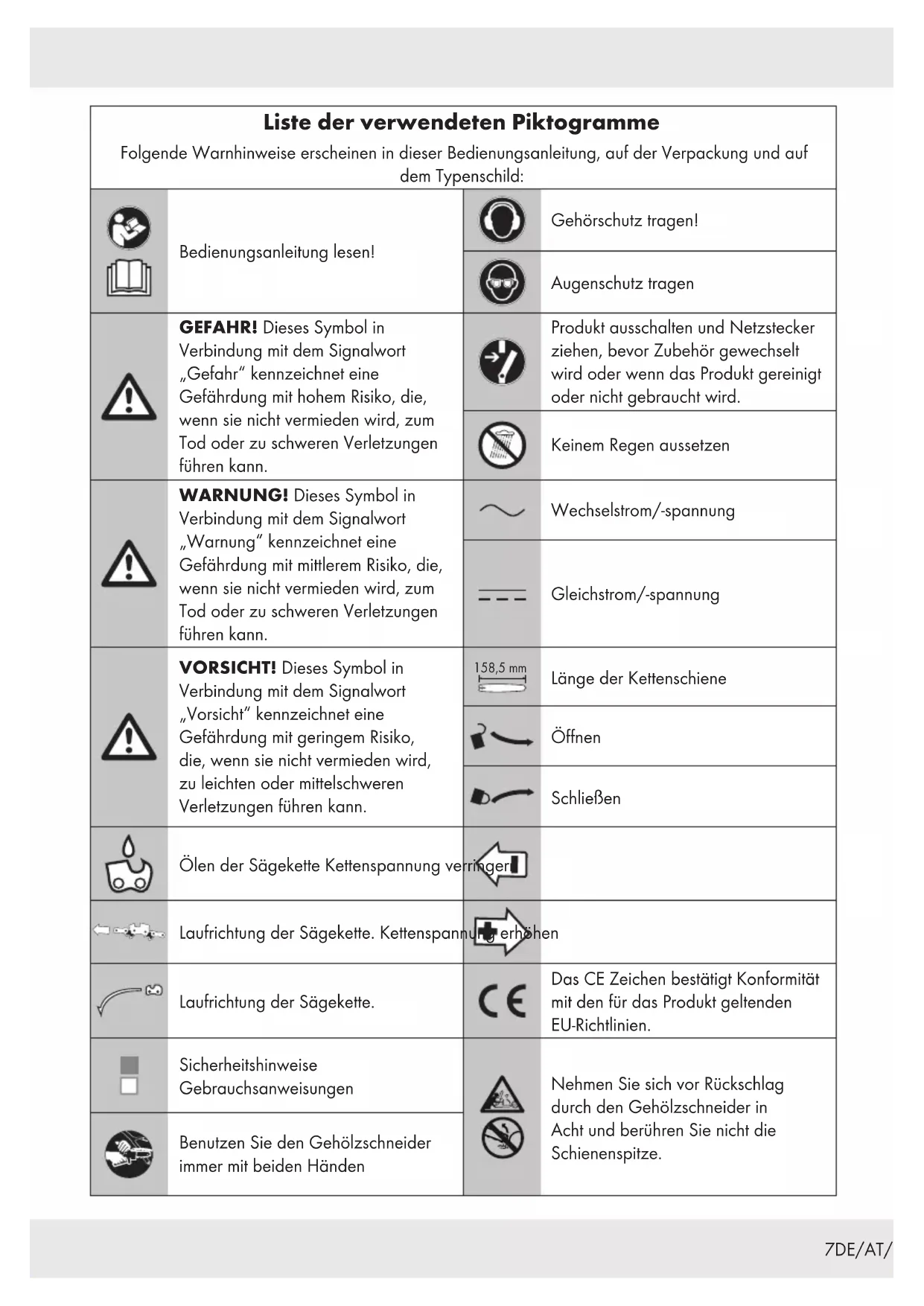

Liste der verwendeten PiktogrammeFolgende Warnhinweise erscheinen in dieser Bedienungsanleitung, auf der Verpackung und auf dem Typenschild:
	Bedienungsanleitung lesen!	[K3B3]	Gehörschutz tragen!
			Augenschutz tragen
	GEFAHR! Dieses Symbol in Verbindung mit dem Signalwort „Gefahr“ kennzeichnet eine Gefährdung mit hohem Risiko, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.		Produkt ausschalten und Netzstecker ziehen, bevor Zubehör gewechselt wird oder wenn das Produkt gereinigt oder nicht gebraucht wird.
			Keinem Regen aussetzen
	WARNUNG! Dieses Symbol in Verbindung mit dem Signalwort „Warnung“ kennzeichnet eine Gefährdung mit mittlerem Risiko, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.		Wechselstrom/-spannung
			Gleichstrom/-spannung
	VORSICHT! Dieses Symbol in Verbindung mit dem Signalwort „Vorsicht“ kennzeichnet eine Gefährdung mit geringem Risiko, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.	1	Länge der Kettenschiene
			Öffnen
			Schließen
	Ölen der Sägekette Kettenspannung verrit
	Laufrichtung der Sägekette. Kettenspannu		Schen
	Laufrichtung der Sägekette.		Das CE Zeichen bestätigt Konformität mit den für das Produkt geltenden EU-Richtlinien.
[6000]	Sicherheitshinweise Gebrauchsanweisungen	[1000]	Nehmen Sie sich vor Rückschlag durch den Gehölzschneider in Acht und berühren Sie nicht die Schienenspitze.
	Benutzen Sie den Gehölzschneider immer mit beiden Händen

AKKU-GEHÖLZSCHNEIDER 12 V

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts, im Folgenden nur „Produkt“ genannt. Sie haben sich für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist fester Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zu Bedienung, Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Verwendung des Produkts mit dem Produkt und allen Bedien- und Sicherheitshinweisen vertraut. Lesen Sie dazu die folgenden Bedien- und Sicherheitshinweise. Verwenden Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Heben Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte unbedingt mit aus.

Bestimmungsgemäße Verwendung

Der Akku-Gehölzschneider ist ausschließlich zum Sägen von Holz bestimmt. Dieser Gehölzschneider ist nicht zum Fällen von Bäumen geeignet. Das Produkt ist nicht für andere Anwendungen bestimmt (z. B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln). Die Verwendung des Gehölzschneiders für andere Arbeiten als die, für die sie bestimmt ist, kann zu schweren Verletzungen des Benutzers oder anderer Personen führen.

Der Akku-Gehölzschneider darf nur von einer Person und nur zum Sägen von Holz verwendet werden. Der Gehölzschneider muss mit der rechten Hand am Handgriff und mit der linken Hand an der Griffoberfläche gehalten werden. Vor der Verwendung des Gehölzschneiders muss der Benutzer alle Informationen und Anweisungen in der Bedienungsanleitung lesen und verstehen. Der Benutzer muss eine geeignete persönliche Schutzausrüstung (PSA) tragen. Mit dem Gehölzschneider darf nur Holz gesägt werden. Materialien wie Kunststoff, Gestein, Metall oder Holz, das Fremdkörper (z. B. Nägel oder Schrauben) enthält, dürfen nicht bearbeitet werden!

Jegliche andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und kann zu Gefahren wie Tod, lebensbedrohlichen Verletzungen und Schäden führen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch entstehen.

Dieses Produkt ist für den Hausgebrauch und ähnliche Anwendungen bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz geeignet.

Das Produkt ist für die Verwendung durch Erwachsene bestimmt. Jugendliche über 16 Jahren dürfen das Produkt nur unter Aufsicht verwenden. Der Betreiber oder Benutzer ist für Unfälle oder Personen- bzw. Sachschäden verantwortlich.

Das Produkt ist Teil der Parkside X 12 V TEAM Serie und kann mit Akkus der Parkside X 12 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Parkside X 12 V TEAM Serie verwendet werden.

Lieferumfang

⚠️ WARNING!

Produkt wie Verpackung sind kein Kinderspielzeug! Kinder dürfen nicht mit Plastiktüten, Folien und Kleinteilen spielen! Es besteht Erstickungsgefahr!

1 x Akku-Gehölzschneider
1 x Kettenschiene (Führungsschiene) (bereits montiert)
1 x Sägekette (bereits montiert)
1 x Sägebügel Schutzhülle
1 x Ölfläschchen mit 50 ml Bio-Kettenöl
1 x Benutzerhandbuch

- Liste der Teile

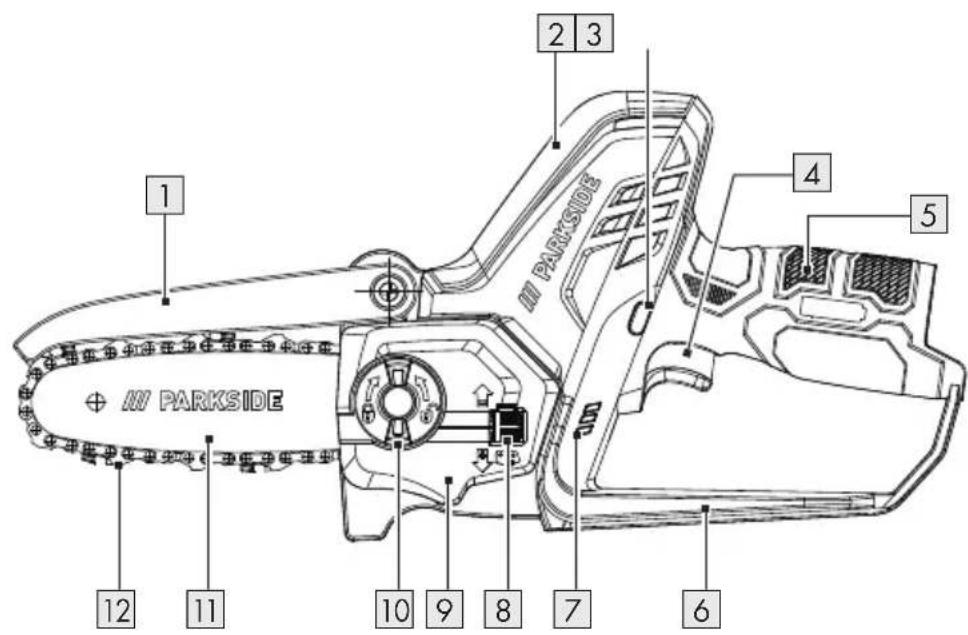

Abb. A

1	Vorderhandschutz
2	Grifffläche
3	Schaltersperre
4	Hauptschalter
5	Bedienungsgriff
6	Hinterhandschutz
7	Akkuladestandsanzeige
8	Schraube für das Kettenschnellspannsystem
9	Kettenraddeckel
10	Befestigungsschraube
11	Führungsschiene
12	Sägekette

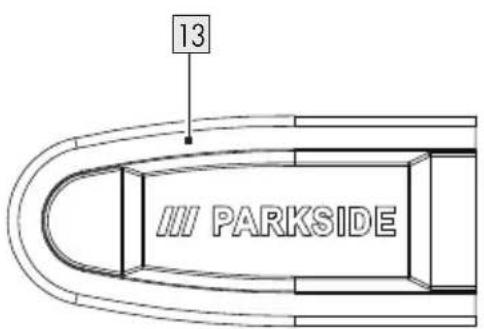

13	Kettenschutz

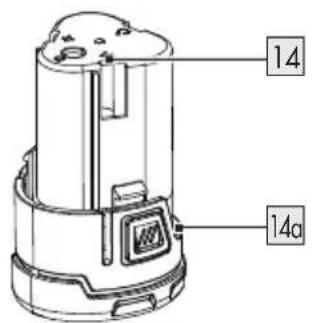

14	Akkupack*
14a	Entriegelungsknopf

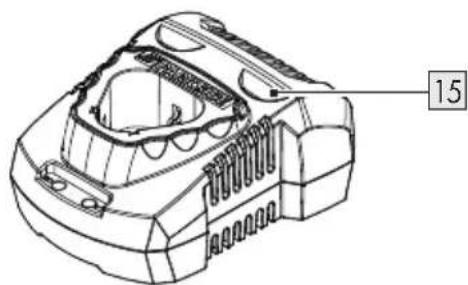

15	Ladegerät*
16	Ölfläschchen

Abb. B

17	Kettenrad
18	Gewindebohrung
19	Halterung für Kettenspannerstift
20	Kettenspannerstift

* Akkupack und Ladegerät sind nicht im Lieferumfang enthalten.

Technische Daten

12 V Akku-Gehölzschneider PGHSA 12 C2

Nenn-Eingangsspannung 12 VSchutzkategorie IP20Kettenschiene .Hangzhou JingfengTools Co. Ltd WA0142Chain HangzhouJingfeng Tools Co. Ltd WA0151Kettenblatt 1/4"Kettenbreite 1,1 mmVerzahnung desKettenrads 7Länge derKettenschiene ca. ca. 158,5 mmSägelänge ca. 125 mmGewicht (ohneLadegerät+ Akkus) 1,28 kg

Schaltersperre
Zum Einschalten des Produkts muss die Schaltersperre gelöst werden.
Wenn Sie den Hauptschalter loslassen, schaltet sich das Gerät sofort aus.
Schützt die Hand vor Ästen und Zweigen, falls die Kette abspringt.
Hilft Ihnen dabei, Rückfederungen mit speziell entwickelten Kontrollsystemen aufzufangen.

Hauptschalter mit Sicherheitskettenbremse

Handgriff mit Hinterhandschutz

Sägekette mit kleiner Rückholfeder

Empfohlene Umgebungstemperatur

Temperatur	max. 50 °C
Ladevorgang	4-40 °C
Bedienung -20-50 °C
Lagerung	0-45 °C

Geräuschemissionsventil
Die Messwerte wurden in Übereinstimmung mit der EN 62841 ermittelt. Der mit A bewertete Geräuschpegel des Elektrowerkzeugs ist normalerweise wie folgt:

Schalldruckpegel L_PA 76,2 dB(A)

Messunsicherheit K_PA 2,40 dB

Schallleistungspegel LWA:

garantiert 90 dB(A)

gemessen 87,2 dB(A)

Messunsicherheit K_WA 2,4 dB

Schwingungsemissionswert

Schwingungsgesamtwerte (triaxiale Vektorsumme) ermittelt nach EN 62841:

Schwingung ( a_h ) 2,205 m/s ^2 ; K=1,5 m/s ^2

WARNUNG!

Gehörschutz tragen!
Die Vibrations- und Geräuschemissionen während des tatsächlichen Einsatzes des Elektrowerkzeugs können von den angegebenen Werten abweichen, je nachdem, wie das Werkzeug eingesetzt wird, insbesondere welche Art von Werkstück bearbeitet wird.
Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden, die auf einer Abschätzung der Gefährdung unter den tatsächlichen Einsatzbedingungen beruhen (unter Berücksichtigung aller Teile des Betriebszyklus, wie z. B. der Zeiten, in denen das Werkzeug ausgeschaltet ist und in denen es im Leerlauf läuft, zusätzlich zur Auslösezeit).

HINWEIS

Der angegebene Schwingungsgesamtwert und der angegebene
Geräuschemissionswert wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich eines Werkzeugs mit einem anderen verwendet werden.
Der angegebene Schwingungsgesamtwert und der angegebene
Geräuschemissionswert können auch für eine vorläufige Bewertung der Gefährdung verwendet werden.

Allgemeine Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen

ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

■ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

■ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

■ Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

- Besondere Sicherheitshinweise für Gehölzschneider

Halten Sie alle Körperteile von der Sägekette fern, wenn die Kettensäge in Betrieb ist. Bevor Sie die Kettensäge starten, vergewissern Sie sich, dass die Sägekette nichts berührt. Ein Moment der Unachtsamkeit beim Betrieb von Kettensägen kann dazu führen, dass sich Ihre Kleidung oder Ihr Körper in der Sägekette verfangen.
- Halten Sie die Kettensäge immer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff. Das Halten der Kettensäge mit einer umgekehrten Handkonfiguration erhöht die Verletzungsgefahr und sollte niemals durchgeführt werden.

Tragen Sie eine Schutzbrille und einen Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Angemessene Schutzkleidung verringert Verletzungen durch umherfliegende Teile oder versehentlichen Kontakt mit der Sägekette.
- Betreiben Sie keine Kettensäge in einem Baum. Der Betrieb einer Kettensäge während man sich in einem Baum befindet kann zu Verletzungen führen.
Achten Sie immer auf einen sicheren Stand und bedienen Sie die Kettensäge nur, wenn Sie auf einem festen, sicheren und ebenen Untergrund stehen. Rutschige oder instabile Oberflächen, wie z. B. Leitern, können zu einem Verlust des Gleichgewichts oder der Kontrolle über die Kettensäge führen.
Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf die Rückfederung. Wenn die Spannung in den Holzfasern nachlässt, kann der federbelastete Ast den Bediener treffen und/oder die Kettensäge außer Kontrolle geraten lassen.
Seien Sie beim Schneiden von Gestrüpp und Baumstämmen äußerst vorsichtig. Das dünne Material kann sich in der Sägekette verfangen und gegen Sie geschleudert werden oder Sie aus dem Gleichgewicht bringen.
Tragen Sie die Kettensäge am vorderen Griff, wobei die Kettensäge ausgeschaltet und vom Körper entfernt sein muss. Bringen Sie beim Transport oder bei der Lagerung der Kettensäge immer die Abdeckung der Gleitschiene an.

Die richtige Handhabung der Kettensäge verringert die Wahrscheinlichkeit eines versehentlichen Kontakts mit der sich bewegenden Sägekette.

Befolgen Sie die Anweisungen zum Schmieren, Spannen der Kette und Wechseln des Zubehörs. Eine nicht ordnungsgemäß gespannte oder geschmierte Kette kann entweder reißen oder die Gefahr eines Rückschlags erhöhen.
- Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zu Kontrollverlust.
Nur Holz sägen. Verwenden Sie die Kettensäge nicht für andere Zwecke als vorgesehen. Zum Beispiel: Verwenden Sie die Kettensäge nicht zum Schneiden von Kunststoff, Mauerwerk oder anderen Baumaterialien als Holz. Wird die Kettensäge für Arbeiten verwendet, für die sie nicht bestimmt ist, können gefährliche Situationen entstehen.
Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da die Sägekette versteckte Leitungen berühren kann. Sägeketten, die eine stromführende Leitung berühren, können freiliegende Metallteile des Elektrowerkzeugs unter Spannung setzen und dem Bediener einen Stromschlag versetzen.
Diese Kettensäge ist nicht zum Fällen von Bäumen geeignet. Die Verwendung der Kettensäge für andere Arbeiten als die, für die sie bestimmt ist, kann zu schweren Verletzungen des Benutzers oder anderer Personen führen.
Halten Sie sich an alle Anweisungen, wenn Sie eingeklemmtes Material entfernen oder die Kettensäge verstauen oder warten. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist und der Akku entfernt wurde. Ein unerwartetes Auslösen der Kettensäge beim Entfernen von eingeklemmtem Material oder bei der Wartung kann zu ernsthaften Verletzungen führen.

- Ursachen und Vorbeugung von Rückschlägen durch den Bediener

Ein Rückschlag kann auftreten, wenn die Nase oder die Spitze der Gleitschiene einen Gegenstand berührt oder wenn sich das Holz schließt und die Sägekette beim Schnitt einklemmt. Der Kontakt mit der Spitze kann in manchen Fällen eine plötzliche Umkehrreaktion auslösen, bei der die Gleitschiene nach oben und zum Bediener zurückgeschleudert wird. Wenn Sie die Sägekette am oberen Ende der Gleitschiene einklemmen, kann die Gleitschiene schnell zum Bediener zurückgedrückt werden. Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren, was zu schweren Verletzungen führen kann. Verlassen Sie sich nicht ausschließlich auf die in Ihrer Säge eingebauten Sicherheitsvorrichtungen. Als Benutzer einer Kettensäge sollten Sie einige Maßnahmen ergreifen, um Ihre Schneidarbeiten unfall- und verletzungsfrei zu gestalten. Rückschlag ist das Ergebnis von unsachgemäßem Gebrauch des Werkzeugs und/oder falschen Betriebsverfahren oder -bedingungen und kann durch die nachstehend beschriebenen Vorsichtsmaßnahmen vermieden werden:

Halten Sie die Säge mit beiden Händen fest im Griff, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Positionieren Sie Körper und Arm so, dass Sie den Rückstoßkräften standhalten können. Die Rückstoßkräfte können vom Bediener kontrolliert werden, wenn entsprechende Vorsichtsmaßnahmen getroffen werden. Lassen Sie die Kettensäge nicht los.

Greifen Sie nicht zu weit aus und schneiden Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigter Kontakt mit der Spitze verhindert und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.

■ Verwenden Sie nur die vom Hersteller angegebenen Ersatzschienen und -ketten. Falsche Ersatzschienen und -ketten können zu Kettenbrüchen und/oder Rückschlag führen.

Befolgen Sie die Schärf- und Wartungsanweisungen des Herstellers für die Sägekette. Eine Verringerung der Tiefenbegrenzerhöhe kann zu einem erhöhten Rückschlag führen.

- Weitere Sicherheitshinweise

- Halten Sie sich sorgfältig an die Wartungs-, Kontroll- und Serviceanweisungen in dieser Anleitung. Beschädigte Schutzvorrichtungen und Teile müssen repariert oder ausgetauscht werden, sofern in diesem Handbuch nichts anderes angegeben ist.

Es wird empfohlen, dass ein Erstnutzer zumindest das Schneiden von Stämmen an einem Sägeblock oder -rahmen übt.

Stehen Sie bei Sägearbeiten an Hängen immer im Bereich oberhalb des Stammes. Um beim Durchsägen die volle Kontrolle zu behalten, verringern Sie den Druck am Ende des Schnittes, ohne den Griff des Gehölzschneiders zu lockern. Achten Sie darauf, dass die Sägekette nicht den Boden berührt. Warten Sie nach dem Schnitt, bis der Gehölzschneider zum Stillstand gekommen ist, bevor Sie sie entfernen. Schalten Sie den Motor des Gehölzschneiders immer aus, bevor Sie zwischen den Bäumen wechseln.

Schmutz, Steine, lose Rinde, Nägel, Klammern und Drähte müssen vom Baum entfernt werden.

■ Verwenden Sie kein Zubehör, das nicht von PARKSIDE empfohlen wird. Dies kann zu Stromschlag oder Brand führen.

- Vibrations- und Lärmreduzierung

Um die Auswirkungen von Lärm- und Vibrationsemissionen zu verringern, sollten Sie die Betriebszeit begrenzen, vibrations- und geräuscharme Betriebsarten verwenden und persönliche Schutzausrüstung tragen.

Beachten Sie die folgenden Punkte, um die Risiken der Vibrations- und Lärmbelastung zu minimieren:

■ Verwenden Sie das Produkt nur so, wie es nach seiner Konstruktion und dieser Anleitung vorgesehen ist.
■ Stellen Sie sicher, dass sich das Produkt in gutem Zustand befindet und entsprechend gewartet wurde.
■ Verwenden Sie das richtige Zubehör für das Produkt und stellen Sie sicher, dass es in gutem Zustand ist.
■ Halten Sie die Griffe/Griffflächen gut fest.
Pflegen Sie das Produkt gemäß dieser Anleitung und halten Sie es gut geschmiert (wo es notwendig ist).
Organisieren Sie Ihren Arbeitsplan so, dass der Einsatz von Werkzeugen mit hohen Vibrationen über einen längeren Zeitraum verteilt ist.

- Verhalten in Notfällen

Machen Sie sich anhand dieser Bedienungsanleitung mit dem Gebrauch des Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und befolgen Sie sie genau. Dies wird dazu beitragen, Risiken und Gefahren zu vermeiden.

Seien Sie bei der Nutzung dieses Produkts stets wachsam, damit Sie Risiken frühzeitig erkennen und mit ihnen umgehen können. Ein schnelles Eingreifen kann schwere Verletzungen und Sachschäden verhindern.
Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, wenn es zu Störungen kommt. Lassen Sie das Produkt von einer qualifizierten Fachkraft überprüfen und ggf. reparieren, bevor Sie es wieder in Betrieb nehmen.

Verbleibende Risiken

Auch bei ordnungsgemäßer Handhabung und Bedienung des Produkts verbleiben gewisse Restrisiken. Aufgrund seiner Konstruktion und Bauweise können mit dem Produkt die folgenden Gefahren einhergehen:

Schnitte
Gehörverlust bei Arbeiten ohne Gehörschutz.

Gesundheitsschäden durch Hand-/Armvibrationen bei längerem Gebrauch des Elektrowerkzeugs oder bei unsachgemäßer Verwendung und Wartung.

⚠️ WARNING!

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr schwerer oder tödlicher Verletzungen zu verringern, raten wir Personen mit medizinischen Implantaten, vor dem Betrieb des Geräts ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren!

Erste Verwendung

Zubehör

Um dieses Produkt sicher und korrekt zu bedienen, tragen Sie immer eine geeignete, persönliche Schutzausrüstung.

Diese beinhaltet:

Schutzbrille
Gehörschutz
Schutzhandschuhe
Sicherheitsschuhe

- Auspacken

1. Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
2. Entfernen Sie das Verpackungsmaterial sowie die Verpackungs- und Transportsicherungen (falls vorhanden).
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Überprüfen Sie das Produkt auf Transportschäden.

⚠️ WARNING!

Das Produkt und das Verpackungsmaterial sind kein Spielzeug! Kinder dürfen nicht mit Plastiktüten, Folien und Kleinteilen spielen! Es besteht Gefahr des Verschluckens und Erstickens

● Montage

WARNUNG!

Tragen Sie immer Schutzhandschuhe, wenn Sie mit dem Gehölzschneider arbeiten. Verwenden Sie ausschließlich Originalteile. Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack 14, bevor Sie Arbeiten an dem Gehölzschneider vornehmen. Verletzungsgefahr!

Bevor Sie den Gehölzschneider in Betrieb nehmen, müssen Sie:

■ die Spannung der Sägekette einstellen
schmieren und die Batterie einsetzen

- Führungsschiene und Sägekette montieren

WARNUNG!

▶ Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack 14, bevor Sie Wartungsarbeiten vornehmen.

1. Stellen Sie das Produkt auf eine ebene Fläche.
2. Drehen Sie die Befestigungsschraube 10 des Kettenraddeckels gegen den Uhrzeigersinn , um den Kettenraddeckel 9 zu entfernen.
3. Breiten Sie die Sägekette 12 in einer Schlaufe so aus, dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind. Orientieren Sie sich bei der Ausrichtung der Sägekette 12 an dem grafischen Symbol auf der Führungsschiene 11 oder oberhalb des Kettenrads 17.

Laufrichtung der Sägekette.

1. Legen Sie die Sägekette 12 in die Nut der Führungsschiene. Halten Sie die Führungsschiene 11 zur Montage in einem Winkel von ca. 45 Grad nach oben geneigt, um die Sägekette 12 leichter auf das Kettenrad 17 führen zu können.

2. Legen Sie die Führungsschiene 11 und die Sägekette 12 ein. Es ist normal, dass die Sägekette 12 durchhängt.

3. Drehen Sie die Schraube für das Kettenschnellspannssystem 8, bis der Kettenspannerstift 20 ungefähr auf gleicher Höhe mit der Befestigungsschraube 10 ist.
4. Bringen Sie den Kettenraddeckel 9 in Position. Der Kettenspannerstift 20 an der Innenseite des Kettenraddeckels 9 muss in die Halterung für den Kettenspannerstift 19 geführt werden.
5. Schrauben Sie die Befestigungsschrauben 10 in die Gewindeöffnung 18.
6. Spannen Sie die Sägekette 12 durch Drehen der Schraube für das Kettenschnellspannsystem 8 in die entsprechende Richtung
7. Ziehen Sie die Befestigungsschraube 10 des Kettenraddeckels fest ▶.

VORSICHT

Vorsicht! Der Gehölzschneider ist anfällig für Leckagen.

Vor dem Wechsel der Sägekette 12 muss die Nut der Führungsschiene 11 von Schmutz befreit werden, da vorhandene Schmutzablagerungen zum Ausbrechen der Sägekette 12 aus der Schiene führen können. Die Ablagerungen können auch das Kettenöl absorbieren. Dies hätte zur Folge, dass das Kettenöl nicht oder nur zu einem geringen Teil die Unterseite der Schiene erreicht und die Schmierung reduziert wird.

Spannen der Sägekette

Das regelmäßige Spannen der Sägekette 12 dient der Sicherheit des Benutzers und verringert bzw. verhindert Verschleiß und Kettenschäden. Wir empfehlen dem Benutzer, vor Arbeitsbeginn und in Abständen von ca. 10 Minuten die Kettenspannung zu überprüfen und ggf. zu korrigieren. Die Kette erwärmt sich beim Arbeiten mit der Säge und dehnt sich dadurch leicht aus. Diese „Ausdehnungen“ sind vor allem bei neueren Ketten zu erwarten.

HINWEIS

Die Kette darf nicht nachgespannt oder gewechselt werden, wenn sie heiß ist, da sie sich nach dem Abkühlen leicht zusammenzieht. Bei Nichtbeachtung kann dies zu Schäden an der Führungsschiene 11 oder dem Motor führen, da die Kette nun zu straff auf dem Blatt liegt. Kettenspannung und Kettenschmierung haben einen erheblichen Einfluss auf die Lebensdauer der Kette.

Die Kette ist richtig gespannt, wenn sie an der Schienenunterseite nicht durchhängt und mit der behandschuhten Hand vollständig rotiert werden kann. Wenn die Sägekette 12 mit 9 N (ca. 1 kg) gespannt ist, darf der Spalt zwischen der Sägekette 12 und der Führungsschiene 11 nicht mehr als 2 mm betragen.

10 min 9 N max. 2 mm

WARNUNG!

▶ Schalten Sie das Produkt aus und entnehmen Sie den Akku-Pack 14, bevor Sie Wartungsarbeiten vornehmen.

1. Lösen Sie die Befestigungsschraube 10 des Kettenraddeckels 9
2. Um die Sägekette 12 zu spannen, drehen Sie die Schraube 8 für das Kettenschnellspannsystem in die entsprechende Richtung ✦. Um die Sägekette zu lösen, drehen Sie die Schraube 8 für das Kettenschnellspannsystem in die entsprechende Richtung ↩.
3. Ziehen Sie die Befestigungsschraube 10 des Kettenraddeckels 9 wieder fest

HINWEIS

Die Kettenspannung einer neuen Kettensäge 12 muss nach spätestens 5 Schnitten neu eingestellt werden.

- Herausnehmen/Einlegen des Akkupacks

1. Um den Akkupack 14 in das Gerät einzusetzen, schieben Sie den Akkupack entlang der Führungsschienen in das Gerät. Sie werden hören, wie sie einrasten.
2. Um den Akku 14 aus dem Gerät zu entfernen, drücken Sie den Entriegelungsknopf 14a am Akku und ziehen Sie die Akkus heraus.

Bedienung

WARNUNG!

Schalten Sie den Gehölzschneider nur ein, wenn Kettenschiene, Sägekette und Kettenradabdeckung korrekt montiert sind.
Stellen Sie sicher, dass Sie einen sicheren Stand haben. Vergewissern Sie sich vor dem Start, dass der Akku-Gehölzschneider nicht mit Gegenständen in Berührung kommt.
Betreiben Sie das Produkt nie ohne die Vorderhandschutz 1. Verletzungsgefahr!

Einschalten

1. Legen Sie den Akku 14 in das Produkt ein (siehe „Einsetzen/Herausnehmen des Akkus“).
2. Überprüfen Sie vor dem Start den Ladezustand des Akkupacks 14.
3. Halten Sie das Produkt mit beiden Händen fest, mit der rechten Hand am Bedienungsgriff 5 und mit der linken Hand am Griff 2. Ihr Daumen und Ihre Finger müssen den Griff 5 fest umschließen.

WARNUNG!

▶ Verwenden Sie das Produkt niemals mit einer Hand. Verletzungsgefahr!

1. Zum Einschalten drücken Sie mit Ihrem Daumen oder Zeigefinger auf die Schaltersperre 3 und dann auf den Hauptschalter 4. Das Gerät läuft mit maximaler Geschwindigkeit. Lösen Sie die Schaltersperre 3.

2. Das Gerät schaltet sich wieder aus, wenn Sie den Hauptschalter 4 loslassen. Das Gerät kann nicht auf Dauerbetrieb geschaltet werden.

- Akkuladestandsanzeige

Der Ladestand der Akkus wird durch Aufleuchten der entsprechenden LED-Leuchten der Akkuladestandsanzeige während des Betriebs angezeigt.

3 LEDs leuchten (rot, orange und grün):

Akkus geladen

2 LEDs leuchten (rot und orange):

■ Akkus teilweise geladen

1 LED leuchtet (rot):

■ Akkus müssen geladen werden

Auswechseln der Führungsschiene

1. Schalten Sie das Produkt aus und nehmen Sie den Akku 14 heraus.

2. Stellen Sie das Produkt auf eine ebene Fläche.

3. Drehen Sie die Befestigungsschraube 10 des Kettenraddeckels 9 gegen den Uhrzeigersinn, um die Kettenspannung zu lösen und den Kettenraddeckel 9 zu entfernen.

4. Entfernen Sie die Führungsschiene 11 und die Sägekette 12. Zur Demontage halten Sie die Führungsschiene 11 in einem Winkel von ca. 45 Grad nach oben geneigt, um die Sägekette 12 leichter vom Kettenrad 17 abziehen zu können.

5. Tauschen Sie die Führungsschiene 11 aus und montieren Sie Führungsschiene und Sägekette wie unter „Montage von Sägekette und Führungsschiene“ beschrieben.

HINWEIS

Das Spannen der Sägekette ist im Abschnitt „Montage“ beschrieben.

Sägetechniken

Allgemeine Informationen

HINWEIS

Beachten Sie bei der Arbeit mit dem Werkzeug die Lärmschutzvorschriften und andere örtliche Bestimmungen. Örtliche Vorschriften können eine Eignungsprüfung vorschreiben. Erkunden Sie sich bei der Forstverwaltung.

Schmutz, Steine, lose Rinde, Nägel, Klammern und Drähte müssen vom Baum entfernt werden.

■ Stehen Sie beim Sägen an Hängen immer über dem Baumstamm.

Um beim Durchsägen die volle Kontrolle zu behalten, verringern Sie den Druck am Ende des Schnittes, ohne den Griff des Gehölzschneiders zu lockern. Achten Sie darauf, dass die Sägekette nicht den Boden berührt. Warten Sie nach dem Schnitt, bis der Gehölzschneider zum Stillstand gekommen ist, bevor Sie sie entfernen.

■ Schalten Sie den Motor des Gehölzschneiders immer aus, bevor Sie zwischen den Bäumen wechseln.

- Sie haben eine bessere Kontrolle über das Produkt, wenn Sie mit der Unterkante der Führungsschiene sägen (Kette in Zugrichtung).

Die Sägekette darf beim Durchsägen des Materials oder danach nicht den Boden oder einen Gegenstand berühren.

Achten Sie darauf, dass die Sägekette beim Sägen nicht stecken bleibt. Der Stamm darf nicht brechen oder splittern.

- Bitte beachten Sie auch die Vorsichtsmaßnahmen zum Schutz vor Rückschlag (siehe Sicherheitshinweise).

Stehen Sie bei Sägearbeiten an Hängen immer im Bereich oberhalb des Stammes. Um beim Durchsägen die volle Kontrolle zu behalten, verringern Sie den Druck am Ende des Schnittes, ohne den Griff des Gehölzschneiders zu lockern. Achten Sie darauf, dass die Sägekette nicht den Boden berührt. Warten Sie nach dem Schnitt, bis die Sägekette zum Stillstand gekommen ist, bevor Sie sie abnehmen. Schalten Sie den Motor des Gehölzschneiders immer aus, bevor Sie zwischen den Bäumen wechseln.

WARNUNG!

Wenn die Sägekette stecken bleibt, versuchen Sie nicht, das Produkt mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Schalten Sie den Motor aus und verwenden Sie einen Hebelarm oder einen Keil, um das Produkt zu befreien.

Auf Länge schneiden

Ablängen bedeutet, dass gefällte Baumstämme in kleine Abschnitte gesägt werden. Stellen Sie sicher, dass Sie einen festen Stand haben und verteilen Sie Ihr Körpergewicht gleichmäßig auf beide Füße. Wenn möglich, sollte der Stamm durch Äste, Stämme oder Keile geschützt und gestützt werden.

Achten Sie darauf, dass die Sägekette beim Sägen nicht den Boden berührt.
Achten Sie auf einen guten Stand und stellen Sie sich in abschüssigem Gelände oberhalb des Stammes auf. Um beim Durchsägen die volle Kontrolle zu behalten, verringern Sie den Druck am Ende des Schnittes, ohne den Griff des Gehölzschneiders zu lockern. Warten Sie nach Beendigung des Schnitts, bis die Sägekette zum Stillstand gekommen ist, bevor Sie sie abnehmen. Schalten Sie den Motor des Gehölzschneiders immer aus, bevor Sie zwischen den Bäumen wechseln.

● Baumstamm liegt auf dem Boden

Sägen Sie den Stamm von oben vollständig durch und achten Sie darauf, dass Sie am Ende des Schnitts nicht den Boden berühren. Wenn Sie den Baumstamm drehen können, sägen Sie ihn zu zwei Dritteln durch. Dann drehen Sie den Stamm um und sägen den Rest von oben durch.

Entasten

Entasten ist die Bezeichnung für das Absägen von Ästen und Zweigen von einem gefällten Baum.

WARNUNG!

Viele Unfälle ereignen sich bei der Beseitigung von Ästen. Schneiden Sie niemals Äste ab, wenn Sie auf dem Baumstamm stehen. Achten Sie auf den Rückfederungsbereich, wenn die Äste unter Spannung stehen.

■ Entfernen Sie Stützäste erst nach dem Absägen.
Unter Spannung stehende Äste müssen von unten nach oben gesägt werden, um ein Verklemmen der Kettensäge zu verhindern. Wenn Sie dickere Äste bearbeiten, wenden Sie die gleiche Technik wie beim Zersägen eines gefällten Baumstammes an.
Arbeiten Sie links vom Stamm und so nah wie möglich an der elektrischen Kettensäge. Das Gewicht der Säge sollte so weit wie möglich auf dem Stamm ruhen.
Wechseln Sie die Position, um die Äste auf der anderen Seite des Stammes abzusägen.
Abstehende Äste werden separat abgeschnitten.

Fehlerbehebung

Problem Mögliche Ursache Fehlerbehebung

Gerät startet nicht	Der Akku 14 ist leer oder nicht eingelegt	Überprüfen Sie den Ladestand und lassen Sie ggf. notwendige Reparaturen von einem qualifizierten Elektriker durchführen.
	Defekter Hauptschalter 4	Lassen Sie ggf. notwenige Reparaturen von einem qualifizierten Elektriker durchführen.
	Defekter Motor
Geringere Schnittleistung	Falsch montierte Sägekette 12	Sägekette richtig montieren
	Sägekette 12 stumpf	Kettenzähne schärfen oder neue Kette auflegen
	Kettenspannung unzureichend	Kettenspannung prüfen
Säge läuft nur schwer, Kette löst sich	Kettenspannung unzureichend	Kettenspannung prüfen

Kette wird heiß, Rauchentwicklung beim Sägen, Verfärbung der Schiene

Zu wenig Kettenöl Schmierung der Kette

● Reinigung und Wartung

WARNUNG!

Wartungs- und Reinigungsarbeiten müssen immer bei ausgeschaltetem Motor und entnommenem Akku durchgeführt werden. Verletzungsgefahr!
Lassen Sie Reparatur- und Wartungsarbeiten, die nicht in dieser Gebrauchsanweisung beschrieben sind, von unserer Fachwerkstatt durchführen.
Verwenden Sie ausschließlich Original-Ersatzteile. Lassen Sie das Produkt abkühlen, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Es besteht Verbrennungsgefahr!
Benutzen Sie Schnittschutzhandschuhe, wenn Sie die Kette oder die Kettenschiene anfassen. Verletzungsgefahr durch Schnitte!
Schalten Sie das Gerät aus und entnehmen Sie den Akku, bevor Sie Wartungsarbeiten durchführen.

Reinigung

■ Reinigen Sie das Gerät nach jedem Gebrauch gründlich. Auf diese Weise verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.
- Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe ggf. mit einem feuchten, in Seife getränkten Tuch. Verwenden Sie zur Reinigung keine Lösungsmittel oder Benzin!
■ Reinigen Sie die Sägekette nach jedem Gebrauch. Verwenden Sie dazu einen Pinsel oder ein Tuch. Verwenden Sie keine Flüssigkeiten zur Reinigung der Kette. Ölen Sie die Kette nach der Reinigung leicht mit Kettenöl ein.
■ Reinigen Sie die Lüftungsschlitze und die Oberflächen des Geräts mit einem Pinsel, Wischer oder trockenen Tuch. Verwenden Sie keine Flüssigkeiten zur Reinigung.

- Ölen der Sägekette

⚠ VORSICHT!

Reinigen und ölen Sie die Kette regelmäßig. Das hält die Kette scharf und sorgt für eine optimale Maschinenleistung. Schäden, die auf eine unzureichende Wartung der Sägekette zurückzuführen sind, führen zum Erlöschen der Garantie. Entfernen Sie den Akku und tragen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder der Führungsschiene arbeiten.
Die Führungsschiene und die Kette dürfen niemals ohne Öl betrieben werden. Wird der Akku-Gehölzschneider mit zu wenig Öl verwendet, verringern sich Schnittleistung und Lebensdauer der Sägekette, da die Kette schneller stumpf wird. Zu wenig Öl erkennen Sie daran, dass sich Rauch entwickelt oder sich die Führungsschiene verfärbt.

⚠️ WARNING!

Schalten Sie das Gerät aus und entnehmen Sie den Akku, bevor Sie Wartungsarbeiten durchführen.

- Ölen Sie die Kette nach der Reinigung, nach 10 Betriebsstunden oder mindestens einmal pro Woche, je nachdem, was zuerst eintritt.

Vor dem Ölen muss die Führungsschiene und insbesondere deren Zähne gründlich gereinigt werden. Verwenden Sie dazu eine Handbürste und ein trockenes Tuch.

- Ölen Sie die einzelnen Kettenglieder mit einer Ölspritze mit Nadelspitze (im Fachhandel erhältlich). Tragen Sie einzelne Tropfen Öl auf die Gelenke und die Zahnspitzen der einzelnen Kettenglieder auf.

Wartungsintervalle

Führen Sie regelmäßig die in der folgenden Tabelle aufgeführten Wartungsarbeiten durch. Die Lebensdauer der Säge wird durch regelmäßige Wartung Ihrer Kettensäge verlängert. Außerdem erhalten Sie eine optimale Schnittleistung und vermeiden Unfälle.

Wartungsintervall-Tabelle

Teil der Maschine Ausführung		Vor jedem Gebrauch	Nach 10 Betriebsstunden
Bestandteile der Kettenbremse	Überprüfen, bei Bedarf ersetzen	Ja
Verzahnung Kettenrad 17	Auf Abnutzungsscheinungen prüfen, ggf. ersetzen	Ja
Sägekette 12	Öl prüfen, ggf. nachschleifen oder ersetzen	Ja
Führungsschiene 11	Prüfen, reinigen und ölen Ja
Führungsschiene 11	Umdrehen Ja

Schärfen der Sägekette

WARNUNG!

Eine falsch geschärfte Sägekette erhöht die Gefahr der Rückfederung! Benutzen Sie Schnittschutzhandschuhe, wenn Sie die Kette oder die Kettenschiene anfassen.

HINWEIS

Eine scharfe Kette garantiert eine optimale Schnittleistung. Sie arbeitet sich mühelos durch das Holz und hinterlässt große, lange Holzspäne. Eine Sägekette ist stumpf, wenn man das Schneidwerkzeug durch das Holz drücken muss und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne an, sondern nur Sägemehl.

Die sägenden Teile der Kette sind die Schneidelemente, die aus einer Schneide und einem Tiefenbegrenzungsvorsprung bestehen. Der vertikale Abstand zwischen diesen beiden bestimmt die Schärfentiefe. Beim Schärfen der Schneide sind folgende Werte zu beachten:

■ Scharfer Kantenwinkel (30°)
Brustwinkel (85°)
■ Scheitelwinkel (60°)
■ Schärfentiefe (0,65 mm)
■ Rundfeilen-Durchmesser (4,0 mm)

WARNUNG!

Abweichungen von den Messdaten der Schneidengeometrie können zu einer Erhöhung der Rückfederungsneigung der Maschine führen. Erhöhte Unfallgefahr!

Zum Schärfen der Kette sind spezielle Werkzeuge erforderlich, die gewährleisten, dass die Schneiden im richtigen Winkel und in der richtigen Tiefe geschärft werden. Unerfahrenen Anwendern von Motorsägen empfehlen wir, die Sägekette von einem Fachmann oder einer Fachwerkstatt schärfen zu lassen. Wenn Sie mit dem Schärfen der Kette vertraut sind, können Sie die Werkzeuge z. B. von Parkside kaufen (z. B. Kettenschärfer).

1. Die Kette sollte gut gespannt sein, um ein einwandfreies Schärfen zu gewährleisten.
2. Für das Schärfen ist eine Rundfeile mit 4,0 mm Durchmesser erforderlich.

⚠️ WARNING!

Andere Durchmesser beschädigen die Kette und können zu Gefahren bei der Arbeit führen!

1. Schärfen Sie nur von innen nach außen. Führen Sie die Feile von der Innenseite der Schneide zur Außenseite. Heben Sie die Feile an, wenn Sie sie zurückziehen.

2. Schärfen Sie zuerst die Zähne auf der einen Seite. Drehen Sie die Säge um und schärfen Sie die Zähne auf der anderen Seite.

3. Die Kette ist verschlissen und muss durch eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm der Schneidzähne vorhanden sind.
4. Nach dem Schärfen müssen nun alle Schneidelemente in Länge und Breite gleich sein.
5. Nach jedem dritten Schärfen ist die Schärftiefe (Tiefenbegrenzung) zu überprüfen und die Höhe mit Hilfe einer Flachfeile zu korrigieren. Die Tiefenbegrenzung sollte etwa 0,65 mm vom Schneidzahn zurückgesetzt werden. Nach dem Zurücksetzen der Tiefenbegrenzung runden Sie sie vorne ein wenig ab.

Wartung der Kette

1. Benutzen Sie Schnittschutzhandschuhe, wenn Sie die Kette oder die Kettenschiene anfassen.
2. Schalten Sie das Gerät aus und nehmen Sie den Akku 14 heraus.
3. Entfernen Sie die Abdeckung des Kettenrads 9, die Sägekette 12 und die Kettenschiene 11.
4. Überprüfen Sie die Kettenschiene 11 auf Verschleiß.
5. Entfernen Sie Grate und glätten Sie die Führungsflächen mit einer Flachfeile.
6. Montieren Sie Kettenschiene 11, Kettensäge 12 und Kettenradabdeckung 9 und ziehen Sie die Kettensäge fest.

Drehen der Führungsschiene

Einstellen der Kettenspannung ⚠️ WARNING!

Die Einstellung der Kettenspannung wird im Kapitel „Montage - Spannen der Kettensäge“ beschrieben.

■ Schalten Sie das Gerät aus und nehmen Sie den Akku 14 heraus.
Wenn die Sägekette mit 9 N (ca. 1 kg) gespannt ist, darf der Spalt zwischen der Sägekette und der Führungsschiene nicht mehr als 2 mm betragen.

- Inbetriebnahme einer neuen Sägekette

Bei einer neuen Kette lässt die Spannkraft nach einiger Zeit nach. Deshalb müssen Sie die Kette nach den ersten 5 Schnitten und spätestens nach 10 Minuten Sägezeit nachspannen.

⚠️ WARNING!

Bringen Sie niemals eine neue Kette an einem verschlissenen Antriebsritzel an oder legen Sie sie auf eine beschädigte oder verschlissene Kettenschiene. Die Kette könnte zurückspringen oder reißen, was zu schweren Verletzungen führen kann.

⚠️ WARNING!

Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder der Führungsschiene arbeiten.

Die Führungsschiene 11 muss nach einer Betriebszeit von ca. 10 Stunden regelmäßig gewendet werden, um einen gleichmäßigen Verschleiß zu gewährleisten.

1. Schalten Sie das Produkt aus und nehmen Sie den Akku 14 heraus.
2. Entfernen Sie den Kettenraddeckel 9, die Sägekette 12 und die Führungsschiene 11.
3. Drehen Sie die Führungsschiene um ihre horizontale Achse und montieren Sie die Schiene und die Kette wie unter „Montage von Sägekette und Führungsschiene“ beschrieben. Achten Sie dabei auf die richtige Drehrichtung der Sägekette!

Ersatzteile / Zubehör

Kompatible Ersatzteile für dieses Gerät können Sie unter www.Optimex-Shop.com erwerben. Bitte halten Sie für Ihre Bestellung die Bestellnummer bereit. Bestellungen können nur online aufgegeben und bearbeitet werden. Wenn Sie nicht sicher sind, wo Sie kompatible Teile kaufen können, wenden Sie sich bitte an die Lidl Service-Hotline.

Position Beschreibung Bestell-Nr.

11

6"Führungsschiene

944399802

12 Sägekette 944399803

13 Kettenschutz 944399804

Kunden können kompatible Ersatzakkus und Ladegeräte über den LIDL-Onlineshop www.lidl.de beziehen.

Lagerung

■ Reinigen Sie die Geräte, bevor Sie sie wegstellen.
■ Streifen Sie die Sägeschnittschutzhülle über.
Das Gerät trocken und außer Reichweite von Kindern aufbewahren.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe/80-98: Verbundstoffe.

Produkt:

Fk +

Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Gerät entsorgen

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Entnehmen Sie die Batterien / den Akku-Pack aus dem Produkt vor der Entsorgung.

Das Symbol der durchgestrichenen Mülltonne auf Batterien oder Akkus bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen. Entnehmen Sie die Batterien/den Akku-Pack aus dem Produkt vor der Entsorgung.

Diese können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.

Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Sie sind gesetzlich verpflichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kostenfrei im Handelsgeschäft z. B. in Ihrer LIDL Filiale oder bei einer kommunalen Sammelstelle ab.

Batterien und Akkus können Stoffe enthalten, die schädlich für die menschliche Gesundheit und Umwelt sind. Nur bei einer getrennten Sammlung und Verwertung von alten Batterien und Akkus können die negativen Auswirkungen vermieden werden.

Seien Sie besonders vorsichtig beim Umgang mit lithiumhaltigen Batterien und Akkus, da bei unsachgemäßer Verwendung eine erhöhte Brandgefahr besteht. Kleben Sie dazu die Pole ab, um einen äußeren Kurzschluss zu vermeiden. Nutzen Sie Batterien mit langer Lebensdauer oder Akkus, um die Entstehung von Abfällen aus Alt-Batterien zu verringern. Beachten Sie die Anweisungen zum Lagern, und vermeiden Sie das vollständige Ent- und Aufladen des Akkus, um die Lebensdauer zu verlängern.

Darüber hinaus sollten Sie Batterien oder Elektro- und Elektronikgeräte mit Batterien oder Akkus nicht im öffentlichen Raum zurücklassen, um eine Vermüllung zu vermeiden. Prüfen Sie Möglichkeiten, Batterien einer Wiederverwendung zuzuführen, anstatt diese zu entsorgen, beispielsweise durch Instandsetzung der Batterie.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt.

Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist.

Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden.

Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl – kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile.

Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde.

Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produkteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anspruchs zu gewährleisten, beachten Sie die folgenden Hinweise:

Halten Sie den Originalkaufbeleg und die Artikelnummer (IAN 443998_2207) als Nachweis für den Kauf bereit.

Sie finden die Artikelnummer auf dem Typenschild, einer Gravur auf dem Produkt, der Startseite der Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, wenden Sie sich zunächst telefonisch oder per E-Mail an die unten aufgeführte Serviceabteilung.

Sobald das Produkt als defekt erfasst wurde, können Sie es kostenlos an die Ihnen mitgeteilte Service-Anschrift zurücksenden. Stellen Sie sicher, dass Sie den Originalkaufbeleg (Kassenbon) sowie eine kurze, schriftliche Beschreibung beilegen, in der die Einzelheiten des Defekts und der Zeitpunkt des Auftretens dargelegt sind.

Service

DE Service Deutschland

Tel.: [phone]

E-Mail:[e-mail]

AT Service Österreich

Tel.:[phone]

E-Mail:[e-mail]

CH Service Schweiz

Tel.:[phone]

E-Mail:[e-mail]

EU-Konformitätserklärung

EG-Konformitätserklärung

IAN: 443998_2207

Produktkennzeichnung: PARKSIDE Akku-Gehölzschneider 12 V

Modellnummer: HG10043

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

Richtlinie 2006/42/EG

Richtlinie 2014/30/EU

Richtlinie 2000/14/EG

Richtlinie 2005/88/EG

Verweise auf die verwendeten einschlägigen harmonisierten Normen oder Verweise auf die anderen technischen Spezifikationen, in Bezug auf welche Konformität erklärt wird:

Nr. / Teile

Richtlinie 2006/42/EG

EN 62841-1:2015

PPP 58106A:2022

Richtlinie 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:

Nr. / Teile

Richtlinie 2011/65/EU

EN IEC 63000:2018

Die benannte Stelle TÜV SÜD Product Service GmbH (NB 0123), Ridlerstraße 65, 80339 MÜNCHEN, Germany, führte EG-Baumusterprüfung durch und stellte die EU-Baumusterprüfbescheinigung aus: M6A 065194 5130 Rev. 00

Angewandtes Konformitätsbewertungsverfahren / Name und Anschrift der benannten Stelle (ggf.): Annex V

Gemessener Schallleistungspegel bei vergleichbaren Geräten dieses Typs: 87,2 dB(A) Garantierter Schallleistungspegel dieses Gerätes: 90 dB(A)

Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG

Unterzeichnet für und im Namen von:

OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm Deutschland

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.

Übersetzung der Originalkonformitätserklärung

Neckarsulm

Ort

07.12.2022

Datum

Benjamin Steeb

Managing Director

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Germany

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Allemagne

OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm Duitsland

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Niemcy

OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, Německo

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Nemecko

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Alemania

Nr. / dele

Direktiv 2011/65/EU

EN IEC 63000:2018

Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG

OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm Germany

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Germania

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, Németország

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Nemčija

Za izdajo te izjave o skladnosti je odgovoren izključno proizvajalec.

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Njemačka

Ova Izjava o usuglašenosti je izdata pod punom odgovornošću proizvođača.

Prijevod izvorne Izjave o podudarnosti/konformitetu

Neckarsulm 07.12.2022

mjesto

datum

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Germania

OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm Германия

OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm Γερμανία
