B 110 R Bp Pack - Scheuersaugmaschine Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Professionelle Scheuersaugmaschine
Marke und Modell	Kärcher B 110 R Bp Pack
Abmessungen (L × B × H)	1640 × 740 × 1310 mm
Leergewicht	480 kg
Zulässiges Gesamtgewicht	650 kg
Frischwassertankvolumen	110 L
Schmutzwassertankvolumen	110 L
Nennspannung	24 V
Batteriekapazität (5 h)	170 oder 285 Ah (AGM/Gel)
Arbeitsgeschwindigkeit	6 km/h
Arbeitsbreite (je nach Bürste)	650 mm (R65) oder 750 mm (R75)
Arbeitsbreite mit Seitenbürste	850 mm (Version R75)
Reinigungsprogramme	Transport, Eco, Normal, Intensiv, Nur Bürsten, Nur Saugen, Polieren
Reinigungsmitteldosierung	0,25 bis 3 %
Einstellbarer Wasserdurchfluss	0,15 bis 5,7 L/min
Max. Bürstenanpressdruck	736 N (75 kg)
Max. Neigung im Betrieb	10 %
Schalldruckpegel (normal)	63,6 dB(A)
Schutzart	IPX3
Dosiersystem	Dose (Option) oder manuell
Intelligente Schlüssel	Gelb (Bediener) und Grau (Vorgesetzter)
Display	Anzeige von Parametern und Meldungen
Integriertes Ladegerät	Ja, 100-240 V, 50-60 Hz, 28 A

Häufig gestellte Fragen - B 110 R Bp Pack Kärcher

Wie starte ich das Gerät?

Nehmen Sie auf dem Sitz Platz, stecken Sie den intelligenten Schlüssel ein, stellen Sie den Sicherheitsschalter auf „1“, drehen Sie dann den Programmwähler auf die gewünschte Funktion. Drücken Sie sanft das Fahrpedal.

Wie stelle ich die Wasserdosierung ein?

Verwenden Sie die Info-Taste, um zum Parameter Wasserdosierung zu navigieren. Sie können eine konstante oder geschwindigkeitsproportionale Dosierung wählen. Der Wert wird von 0 bis 100 % eingestellt, entsprechend einem Durchfluss von 0 bis 5,7 L/min.

Was tun, wenn die Saugleistung schwach ist?

Überprüfen Sie, ob der Schmutzwassertank voll ist, reinigen Sie den Flusenfilter und die Sauglippen. Stellen Sie sicher, dass der Deckel des Ablaufschlauchs geschlossen und der Saugbalken richtig eingestellt ist.

Wie lade ich die Batterie?

Parken Sie das Gerät in einem belüfteten Raum. Bei externem Ladegerät trennen Sie den Batteriestecker am Gerät und verbinden ihn mit dem Ladegerät. Bei internem Ladegerät schließen Sie das Netzkabel an. Der Ladevorgang dauert ca. 10-15 Stunden.

Welche Reinigungsmittel verwenden?

Verwenden Sie nur die von Kärcher empfohlenen Reinigungsmittel, ohne Chlor, ohne Lösungsmittel, ohne Salz- oder Flusssäure. Beispiele: RM 746, RM 756, RM 780. Keine stark schäumenden Reinigungsmittel verwenden.

Wie tausche ich die Bürsten aus?

Bei Walzenbürsten (Kopf R) heben Sie den Kopf an, entfernen Sie den Wechselgriff und das Lagergehäuse, dann nehmen Sie die Bürste heraus. Bei Scheibenbürsten (Kopf D) verwenden Sie das Wechselpedal. Ersetzen Sie sie, wenn die Borsten 10 mm erreicht haben.

Was ist die maximal zulässige Neigung?

Im Betrieb nicht mehr als 10 % Steigung. Für Transport oder Verladung auf kurze Distanz (max. 10 m) kann die Neigung bis zu 22 % betragen. Niemals in einer Steigung wenden.

Wie entleere ich das Schmutzwasser?

Entnehmen Sie den Ablaufschlauch aus der Halterung, öffnen Sie den Deckel und senken Sie das Ende über einer Ablaufvorrichtung ab. Drücken Sie auf das Ende, um den Durchfluss zu regeln. Spülen Sie den Tank nach der Entleerung mit klarem Wasser aus.

Was tun, wenn das Display „Batterie leer!“ anzeigt?

Stellen Sie den Programmwähler auf „Transport“ und fahren Sie das Gerät auf dem kürzesten Weg zum Ladegerät, vermeiden Sie Steigungen. Wenn das Gerät sich nicht mehr bewegt, laden Sie die Batterie vor Ort oder entriegeln Sie die Bremse, um das Gerät zu schieben.

Wie pflege ich das Gerät täglich?

Entleeren Sie nach jedem Gebrauch das Schmutzwasser, spülen Sie den Tank, reinigen Sie den Grobschmutzfilter, die Sauglippen und die Bürsten. Prüfen Sie den Verschleiß. Laden Sie die Batterie bei Bedarf. Konsultieren Sie das Handbuch für die detaillierten Wartungsintervalle.

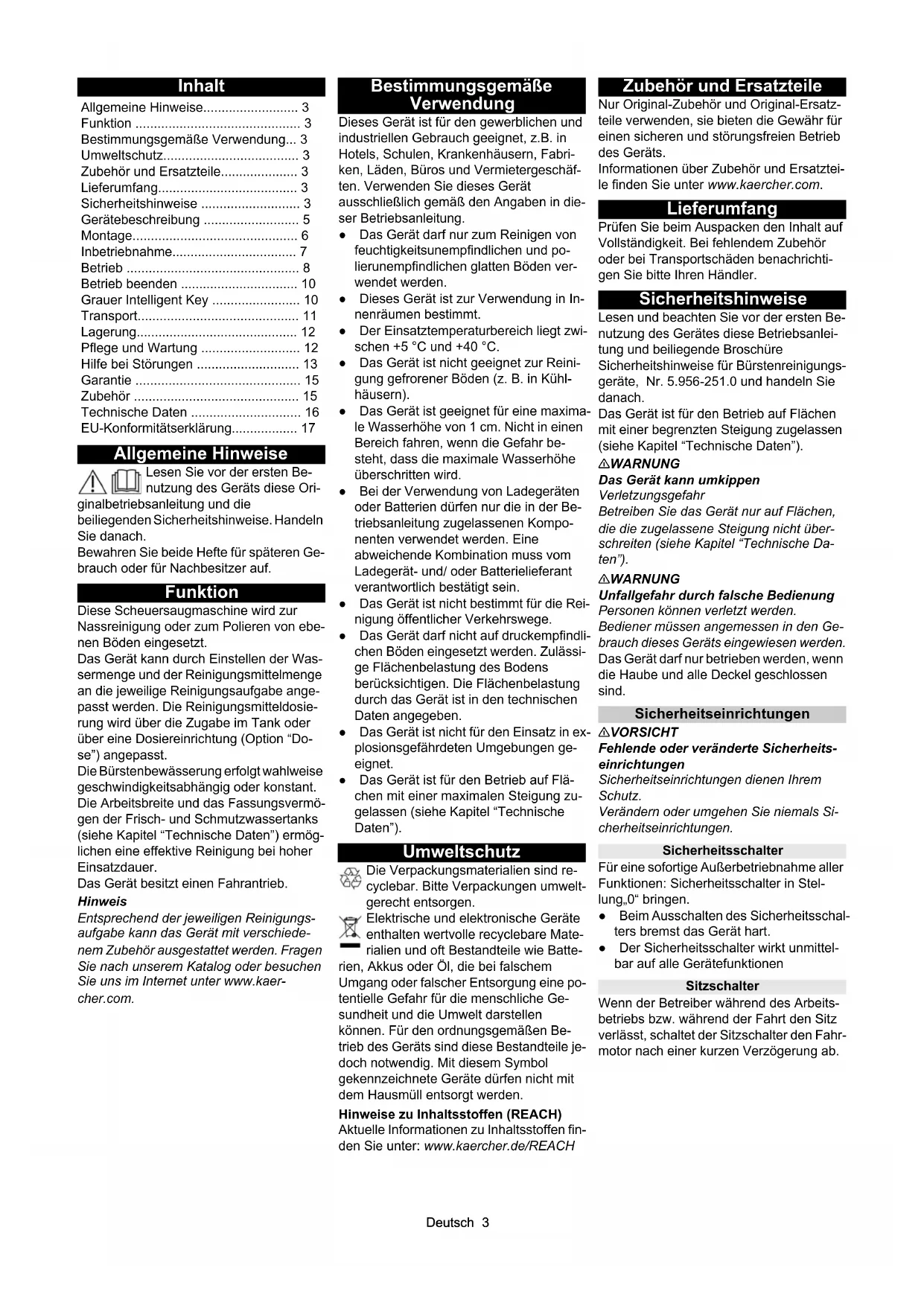

BEDIENUNGSANLEITUNG B 110 R Bp Pack Kärcher

Allgemeine Hinweise.... 3

Funktion 3

Bestimmungsgemäße Verwendung... 3

Umweltschutz.... 3

Zubehör und Ersatzteile.... 3

Lieferumfang.... 3

Sicherheitshinweise 3

Gerätebeschreibung 5

Montage....6

Inbetriebnahme....7

Betrieb 8

Betrieb beenden 10

Grauer Intelligent Key 10

Transport.... 11

Lagerung.... 12

Pflege und Wartung 12

Hilfe bei Störungen 13

Garantie 15

Zubehör 15

Technische Daten 16

EU-Konformitätserklärung...... 17

Allgemeine Hinweise

Lesen Sie vor der ersten Be- nutzung des Geräts diese Ori-

ginalbetriebsanleitung und die

beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Funktion

Diese Scheuersaugmaschine wird zur

Nassreinigung oder zum Polieren von ebenen Böden eingesetzt.

Das Gerät kann durch Einstellen der Wassermenge und der Reinigungsmittelmenge an die jeweilige Reinigungsaufgabe angepasst werden. Die Reinigungsmitteldosierung wird über die Zugabe im Tank oder über eine Dosiereinrichtung (Option "Dose") angepasst.

Die Bürstenbewässerung erfolgt wahlweise geschwindigkeitsabhängig oder konstant.

Die Arbeitsbreite und das Fassungsvermögen der Frisch- und Schmutzwassertanks (siehe Kapitel "Technische Daten") ermöglichen eine effektive Reinigung bei hoher Einsatzdauer.

Das Gerät besitzt einen Fahrantrieb.

Hinweis

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bestimmungsgemäße Verwendung

Dieses Gerät ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

- Das Gerät darf nur zum Reinigen von feuchtigkeitsunempfindlichen und po-

lierunempfindlichen glatten Böden verwendet werden.

- Dieses Gerät ist zur Verwendung in Innenräumen bestimmt.

- Der Einsatztemperaturbereich liegt zwischen +5 °C und +40 °C.

- Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).

- Das Gerät ist geeignet für eine maximale Wasserhöhe von 1 cm. Nicht in einen Bereich fahren, wenn die Gefahr besteht, dass die maximale Wasserhöhe überschritten wird.

- Bei der Verwendung von Ladegeräten oder Batterien dürfen nur die in der Betriebsanleitung zugelassenen Komponenten verwendet werden. Eine abweichende Kombination muss vom Ladegerät- und/oder Batterielieferant verantwortlich bestätigt sein.

- Das Gerät ist nicht bestimmt für die Reinigung öffentlicher Verkehrswege.

- Das Gerät darf nicht auf druckempfindlichen Böden eingesetzt werden. Zulässige Flächenbelastung des Bodens berücksichtigen. Die Flächenbelastung durch das Gerät ist in den technischen Daten angegeben.

- Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.

- Das Gerät ist für den Betrieb auf Flächen mit einer maximalen Steigung zugelassen (siehe Kapitel "Technische Daten").

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batte-

rien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte, Nr. 5.956-251.0 und handeln Sie danach.

Das Gerät ist für den Betrieb auf Flächen mit einer begrenzten Steigung zugelassen (siehe Kapitel "Technische Daten").

⚠️WARNUNG

Das Gerät kann umkippen

Verletzungsgefahr

Betreiben Sie das Gerät nur auf Flächen, die die zugelassene Steigung nicht überschreiten (siehe Kapitel "Technische Daten").

⚠️WARNUNG

Unfallgefahr durch falsche Bedienung

Personen können verletzt werden.

Bediener müssen angemessen in den Gebrauch dieses Geräts eingewiesen werden. Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Sicherheitseinrichtungen

△VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Sicherheitsschalter

Für eine sofortige Außerbetriebnahme aller Funktionen: Sicherheitsschalter in Stellung „0“ bringen.

- Beim Ausschalten des Sicherheitsschalters bremst das Gerät hart.

- Der Sicherheitsschalter wirkt unmittelbar auf alle Gerätefunktionen

Sitzschalter

Wenn der Betreiber während des Arbeitsbetriebs bzw. während der Fahrt den Sitz verlässt, schaltet der Sitzschalter den Fahrmotor nach einer kurzen Verzögerung ab.

Symbole auf dem Gerät

ACHTUNG

Beschädigungsgefahr

Wasser führt zur Beschädigung der

Saugturbine.

Füllen oder spritzen Sie in diese

Öffnung kein Wasser.

△VORSICHT

Verbrennungsgefahr

Mit diesem Hinweis gekennzeichnete

Bauteile werden im Betrieb heiß.

Berühren Sie so gekennzeichneter

Bauteile nicht. Lassen Sie diese Bau-

teile vor Arbeiten am Gerät abkühlen.

⚠ GEFAHR

Unfallgefahr

Auf Gefällen besteht bei hoher Ge-

schwindigkeit erhöhte Kippgefahr.

Befahren Sie Gefälle langsam.

Wenden Sie nicht im Gefälle.

Vermeiden Sie bei schneller Fahr-

weise ruckartiges Lenken mit gro-

ßem Lenkeinschlag.

Symbole Warnhinweise

Beachten Sie beim Umgang mit Batterien

folgende Warnhinweise:

Hinweise in der Gebrauchsanweisung der Batterie und auf der Batterie sowie in dieser Betriebsanleitung beachten.

Augenschutz tragen.

Kinder von Säure und Batterie

fernhalten.

Explosionsgefahr

Feuer, Funken, offenes Licht

und Rauchen verboten.

Verätzungsgefahr

Erste Hilfe.

Warnhinweis

Entsorgung

Batterie nicht in die Mülltonne

werfen.

Gerätebeschreibung

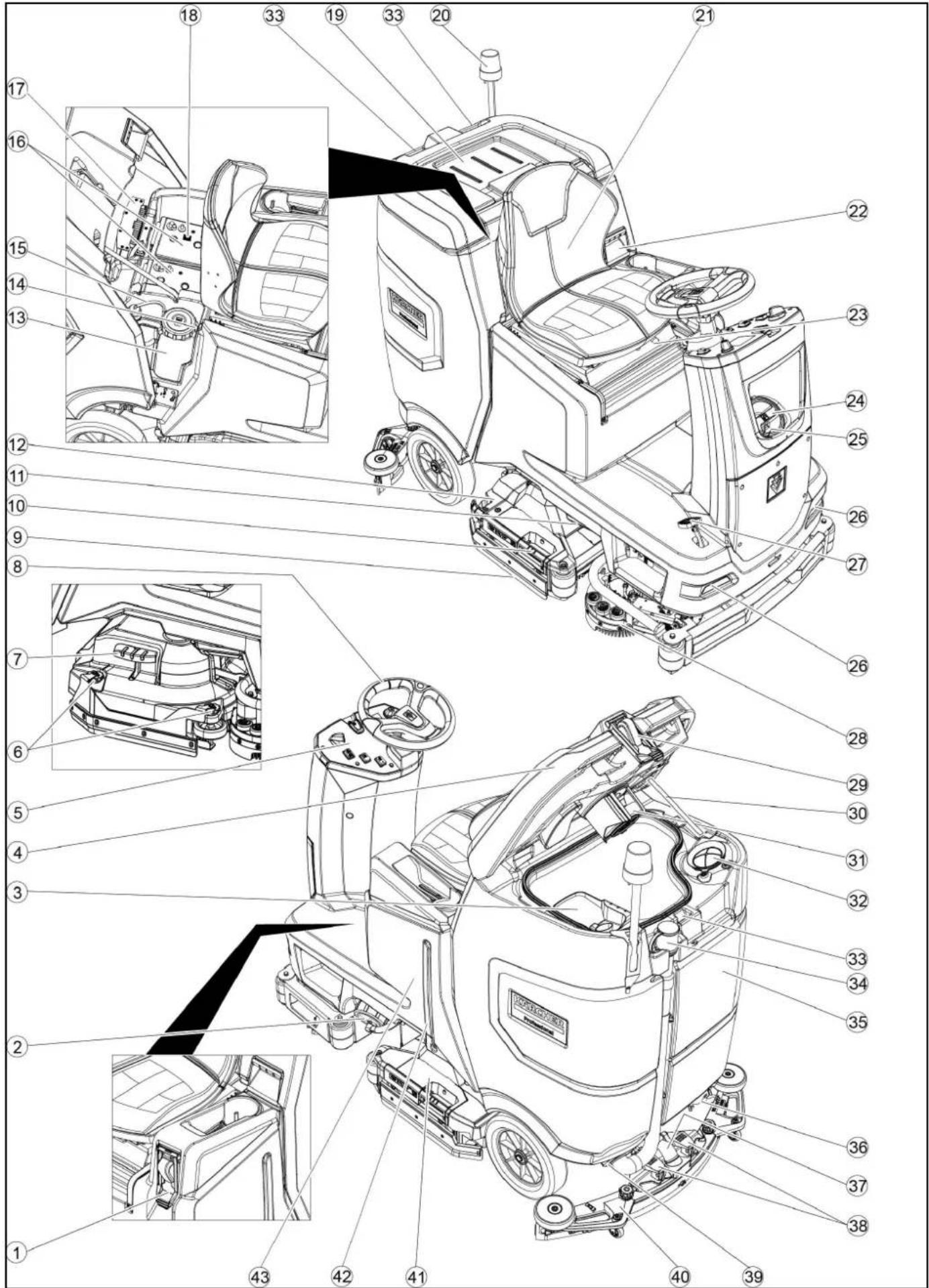

Geräteübersicht

②Verschluss Frischwassertank mit Filter Frischwasser

③ Grobschmutzsieb

④Deckel Schmutzwassertank

⑤Bedienfeld

⑥Einstellrad Abstreiflippe (nur D-Reinigungskopf)

⑦Pedal Bürstenwechsel (nur D-Reinigungskopf)

⑧Lenkrad

⑨Abstreiflippe

⑩Griff Bürstenwechsel (nur R-Reinigungskopf)

⑪Seitenlicht

⑫Grobschmutzbehälter (nur R-Reinigungskopf)

⑬ Reinigungsmittelkanister

⑭Typenschild

15 Saugschlauch Reinigungsmittel

⑯Batterie

⑰* Ladegerät intern

⑱ Batteriestecker (bei externem Ladegerät) Netzkabel Ladegerät (bei internem Ladegerät)

⑲Abstellfläche für Reinigungsset "Home-base Box"

20* Warnleuchte

21 Sitz

⑳Entriegelung Schmutzwassertank

23Hebel Sitzverstellung

24Einfüllöffnung Frischwassertank

25 Schlauchhalter

26 Tagfahrlicht

27 Fahrpedal

28* Seitenschrubbdeck

29* Wasseranschluss für Schmutzwass-sertankspülsystem

30 Stütze Deckel Schmutzwasserrtank

③1Schwimmer

32 Flusensieb

33 Aufbewahrung für Saugbalken

③4 Ablassschlauch Schmutzwasser mit Dosiereinrichtung

35Schmutzwassertank

36* Mopphalter

37 Saugschlauch

38 Klemmhebel Saugbalken

39Verschluss Schmutzwassertank

40 Saugbalken

④1 Reinigungskopf

④2Füllstandsanzeige Frischwasser

④3Frischwassertank

* optional

Farbkennzeichnung

- Bedienelemente für den Reinigungsprozess sind gelb.

- Bedienelemente für die Wartung und den Service sind hellgrau.

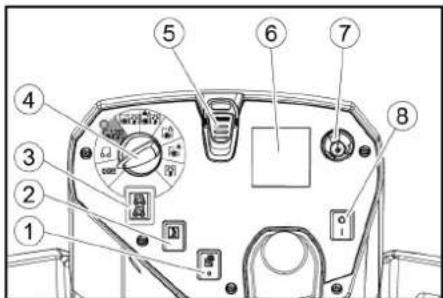

Bedienfeld

①*Schalter Seitenschrubbdeck

②Hupe

③Fahrtrichtungs Schalter

④Programmschalter

⑤Intelligent Key

⑥Display

⑦Infobutton

⑧Sicherheitsschalter

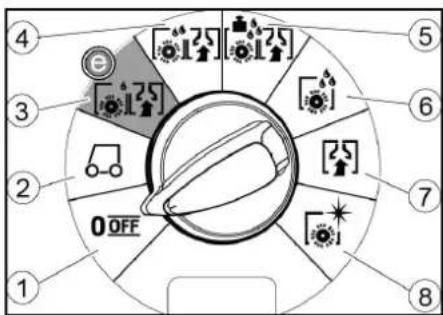

Programmschalter

1 2 3 4 5 6 7 8 OFF

①OFF

Gerät ist ausgeschaltet.

②TRANSPORT-MODUS Zum Einsatzort fahren

③ ECO-MODUS

Boden nass reinigen (mit reduzierter Wassermenge und reduzierter Bürsten-drehzahl) und Schmutzwasser aufsaugen (mit reduzierter Saugleistung).

4 NORMAL-MODUS

Boden nass reinigen und Schmutzwasser aufsaugen.

⑤INTENSIV-MODUS

Boden nass reinigen (mit erhöhtem Bürstenanpressdruck) und Schmutzwasser aufsaugen.

⑥SCHEUER-MODUS

Vorlegen ohne Aufsaugen Boden nass reinigen und Reinigungsmittel einwirken lassen.

⑦ABSAUG-MODUS

Schmutzflotte aufsaugen.

⑧ POLIER-MODUS

Boden ohne Flüssigkeitsauftrag mit ho- her Bürstendrehzahl polieren.

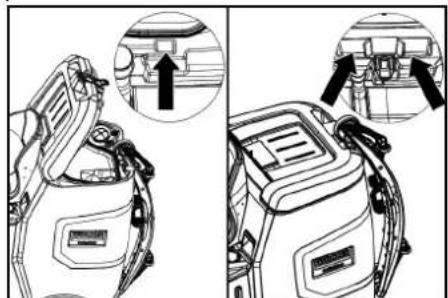

Halter Saugbalken

- Bei der Fahrt durch Engstellen kann der Saugbalken abmontiert und in einer der Öffnungen am Deckel des Schmutzwassertanks eingehängt werden.

Zur Lagerung kann der Saugbalken in die Vertiefung am Schmutzwassertank eingehängt werden.

Symbole auf dem Gerät

Ablassöffnung Frischwassertank

Ablassöffnung Schmutzwassertank

Füllstand Frischwassertank (50%)

Verzurrpunkt

*Mopphalter

Wasseranschluss Befüllsystem

Wasseranschluss Schmutzwassertank-Spülsystem

Bürstenwechsel

* optional

Montage

Abladen

1. Die Verpackungsfolie entfernen.
2. Das Spannband entfernen.

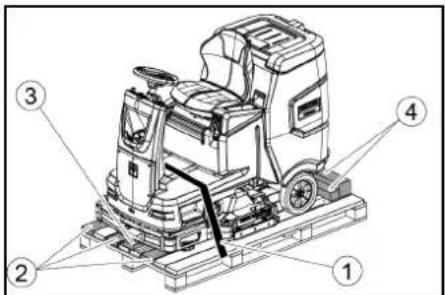

①Spannband
②Brett
③Klotz
④Kantholz
3. Klotz, Kanthölzer und Bretter abschrauben. Die abzuschraubenden Bauteile sind in der Abbildung grau markiert.
4. Mit den abgeschraubten Brettern und Kanthölzern eine Rampe vor die Palette legen und mit Spanplattenschrauben befestigen.

1. Die Batterien einbauen sofern das Gerät ohne Batterien geliefert wurde (siehe Kapitel "Vor Inbetriebnahme/Batterien").

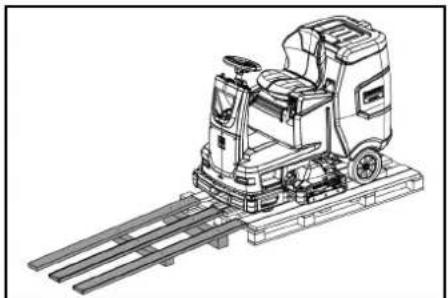

2. Das Gerät vorwärts von der Palette fahren (siehe Kapitel "Betrieb/Fahren").

Bürsten montieren

1. Die Montage der Bürsten ist im Kapitel "Wartungsarbeiten" beschrieben.

Saugbalken montieren

1. Beide Klemmhebel nach oben schwenken.

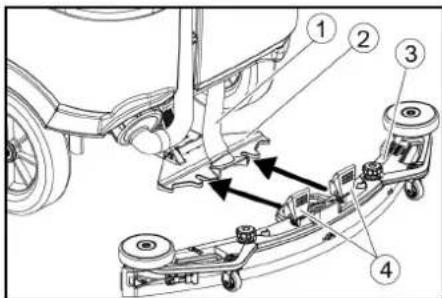

②Saugbalkenaufhängung

③ Saugbalken

④Klemmhebel

1. Den Saugbalken in die Saugbalkenauf-hängung einsetzen.

2. Beide Klemmhebel nach unten schwenken.

Batterien

Empfohlene Batteriesätze

Beschreibung	Bestell-Nr.	Volumen (m3)*	Luftstrom (m3/h)**
170 Ah - wartungs- frei, AGM	4.039-352.7	2,4 1,0
180 Ah - wartungs- frei, Gel	4.039-354.7	3,8 1,6
285Ah - wartungs- frei, AGM	4.039-353.7	12,6 5,1

* Mindestvolumen des Batterieladeraums ** Mindestluftstrom zwischen Batterielade- raum und Umgebung

Batterien einsetzen und anschließen

⚠ VORSICHT

Aus- und Einbau der Batterien

Instabiler Stand der Maschine

Achten Sie beim Aus- und Einbau der Batterien auf den sicheren Stand der Maschine.

ACHTUNG

Vertauschen der Polarität

Zerstörung der Steuerelektronik

Achten Sie beim Anschließen der Batterie auf die richtige Polung.

ACHTUNG

Tiefentladung

Beschädigungsgefahr

Laden Sie vor Inbetriebnahme des Geräts die Batterien.

1. Das Schmutzwasser ablassen.
2. Den Schmutzwassertank entriegeln und nach hinten schwenken.
3. Die Batterien in das Gerät setzen.

55 85 70 1 2 1 2 55

170 Ah, 4.039-352.7

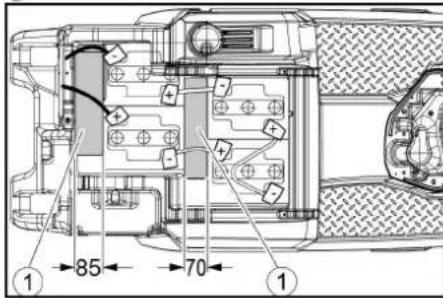

①Abstandhalter 310x85x70 mm
②Abstandhalter 240x55x30 mm

85 70 1

180 Ah, 4.039-354.7

①Abstandhalter 310x85x70 mm

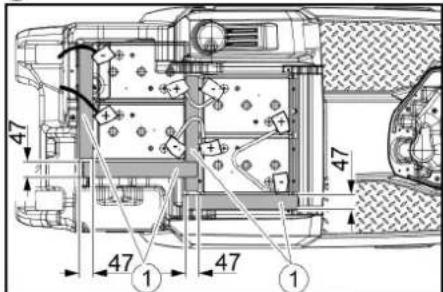

47 47 47 1 47 1

285 Ah, 4.039-353.7

①Abstandhalter 345x60x47

1. Die Abstandhalter an den im Bild gezeigten Stellen zwischen Batterie und Gerät einstecken.
2. Die Pole mit den Verbindungskabeln verbinden.
3. Die Anschlusskabel an die noch freien Batteriepole (+) und (-) klemmen.

Hinweis

Bei Batteriesatz 170 Ah 4.039-352.7 das Anschlusskabel am Minuspol mit der isolierten Polschraube befestigen.
7. Den geräteseitigen Batteriestecker mit den batterieseitigen Batteriestecker verbinden.

1. Den Schmutzwassertank nach vorn schwenken und schließen.

Batterie ausbauen

△VORSICHT

Aus- und Einbau der Batterien

Instabiler Stand der Maschine

Achten Sie beim Aus- und Einbau der Batterien auf den sicheren Stand der Maschine.

1. Den Sicherheitsschalter in Stellung "0" bringen.
2. Das Schmutzwasser ablassen.
3. Den Schmutzwassertank entriegeln und nach hinten schwenken.
4. Den Batteriestecker ziehen.
5. Das Kabel vom Minuspol der Batterie abklemmen.
6. Die restlichen Kabel von den Batterien abklemmen.
7. Die Batterien herausnehmen.
8. Die verbrauchten Batterien gemäß den geltenden Bestimmungen entsorgen.

Inbetriebnahme

Batterie laden

⚠ GEFAHR

Unsachgemäße Verwendung des Ladegeräts

Elektrischer Schlag

Beachten Sie die Netzspannung und die Absicherung auf dem Typenschild des Geräts.

Verwenden Sie das Ladegerät nur in trockenen Räumen mit ausreichender Belüftung.

Beim Laden der Batterie entstehen brennbare Gase

Explosionsgefahr

Laden Sie die Batterien nur in einem geeigneten Raum. Der Raum muss ein vom Batterietyp abhängiges Mindestvolumen und einen Luftwechsel mit einem Mindestluftstrom aufweisen (siehe "empfohlene Batterien").

ACHTUNG

Ansammlung gefährlicher Gase während des Ladevorgangs unter dem Tank Explosionsgefahr

Schwenken Sie vor dem Laden von wartungsarmen Batterien den Schmutzwassertank nach oben.

Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden.

Das Gerät kann während des Ladevorgangs nicht benutzt werden.

Hinweis

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so wird der Bürstenmotor und die Turbine ausgeschaltet.

1. Das Gerät direkt zum Ladegerät fahren, dabei Steigungen vermeiden.

Externes Ladegerät

ACHTUNG

Verwendung eines unpassenden Ladegeräts

Beschädigungsgefahr

Verbinden Sie das Ladegerät nicht mit dem geräteseitigen Batteriestecker.

Verwenden Sie nur ein zum eingebauten Batterietyp passendes Ladegerät.

Lesen Sie die Betriebsanleitung des Ladegeräteherstellers und beachten Sie insbesondere die Sicherheitshinweise.

Batterie Kapazität Ladegerät
4.039-352.7 170	Ah 6.654-436.0
4.039-354.7 180	Ah 6.654-434.0
4.039-353.7 285	Ah 6.654-419.0

1. Den Schmutzwassertank entriegeln und nach hinten schwenken.
2. Den geräteseitigen Batteriestecker abziehen.

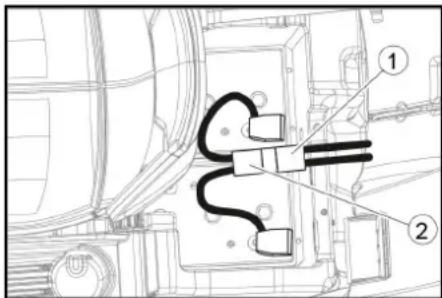

① Batteriestecker, Geräteseite

②Batteriestecker, Batterieseite

1. Den batterieseitigen Batteriestecker mit dem Ladegerät verbinden.
2. Den Netzstecker des Ladegeräts in die Steckdose stecken.
3. Den Ladevorgang nach den Angaben in der Betriebsanleitung des Ladegeräts ausführen.
4. Den geräteseitigen Batteriestecker mit dem batterieseitigen Batteriestecker verbinden.
5. Den Schmutzwassertank nach vorne schwenken und schließen.

Internes Ladegerät

1. Den Schmutzwassertank entriegeln und nach hinten schwenken.
2. Den Netzstecker des internen Ladegeräts in die Steckdose stecken. Der Ladezustand der Batterie wird im Display auf dem Bedienfeld angezeigt.
3. Zum Beenden des Ladevorgangs den Netzstecker des Ladegeräts aus der Steckdose ziehen.
4. Den Schmutzwassertank nach vorne schwenken.

Wartungsarme Batterien (Nassbatterien)

⚠GEFAHR

Nachfüllen von Wasser im entladenen Zustand der Batterie

Verätzungsgefahr durch Säureaustritt, Zerstörung von Kleidung

Benutzen Sie beim Umgang mit Batteriesäure eine Schutzbrille, Schutzkleidung und Schutzhandschuhe.

Beachten Sie die Vorschriften.

Spülen sie eventuelle Säurespritzer auf der Haut oder der Kleidung sofort mit viel Wasser aus.

ACHTUNG

Verwendung von Wasser mit Zusätzen

Defekte Batterien, Verlust des Garantieanspruchs

Verwenden Sie zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (EN 50272-T3).

Verwenden Sie keine Fremdzusätze, so genannte Aufbesserungsmittel, da sonst die Garantie erlischt.

1. Eine Stunde vor Ende des Ladevorgangs destilliertes Wasser zugeben. Dabei den richtigen Säurestand gemäß der Kennzeichnung der Batterie beachten. Am Ende des Ladevorgangs müssen alle Zellen gasen.
2. Verschüttetes Wasser entfernen. Dazu vorgehen, wie im Kapitel Pflege und Wartung im Abschnitt "Batterien reinigen" beschrieben.

Betrieb

⚠ GEFAHR

Herabfallende Gegenstände

Verletzungsgefahr

Fahren Sie mit dem Gerät nicht in Bereiche, in welchen die Möglichkeit besteht, dass das Bedienpersonal von herabfallenden Gegenständen getroffen werden kann.

ACHTUNG

Gefahrensituation im Betrieb

Verletzungsgefahr

Bringen sie bei Gefahr den Sicherheitsschalter in Stellung "0".

Gerät schieben

Zum Schieben des Geräts muss die Bremse entriegelt werden.

⚠ GEFAHR

Unfallgefahr

Bei entriegelter Bremse ist die Funktion der Bremse dauerhaft außer Betrieb. Entfernen Sie die Münzen zur Entriegelung unbedingt sofort, nachdem der Schiebevorgang beendet ist.

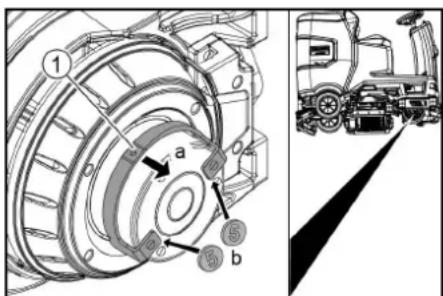

1. Den Entriegelungshebel vom Rad weg- schwenken und festhalten.

1. An beiden Enden des Hebels eine Münze zwischen Gehäuse und Hebel stecken.
2. Den Entriegelungshebel loslassen.
3. Das Gerät schieben.
4. Beide Münzen sofort nach dem Schiebevorgang wieder entfernen.

Sitz einstellen

Höhe einstellen

1. Neben das Gerät stehen.
2. Den Sitz hinten anheben.
3. Die vordere Sitzhalterung auf die gewünschten Höhenstufe des Geräts ausrichten.
4. Den Sitz hinten absenken.

Position einstellen

1. Den Hebel Sitzverstellung betätigen und den Sitz in die gewünschte Position verschieben.
2. Den Hebel Sitzverstellung loslassen und den Sitz einrasten.

Das Gerät einschalten

1. Auf dem Fahrersitz Platz nehmen.
2. Den Intelligent Key einstecken.
3. Den Sicherheitsschalter in Stellung "1" bringen.
4. Den Programmschalter auf die gewünschte Funktion drehen.
5. Erscheint im Display eine der unten stehenden Anzeigen, den Fuß vom Fahrpedal nehmen, den Sicherheitsschalter auf "0" stellen und die notwendige Wartungsarbeit durchführen.

Display Tätigkeit

Wartung Saugbalken	Den Saugbalken reinigen.
Wartung Bürstenkopf	Die Bürsten auf Abnutzung prüfen und reinigen.
Wartung Sauglippe	Die Sauglippen auf Verschleiß und Einstellung prüfen.
Wartung Turbinenfilter	Das Flusensieb reinigen.

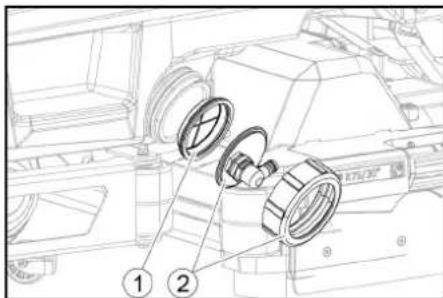

Wartung Frischwasserfilter	Den Filter Frischwasser reinigen.

1. Den Infobutton drücken.
2. Den Zähler für die entsprechende Wartung zurücksetzen (siehe "Grauer Intelligent Key/Wartungszähler zurücksetzen").

Hinweis

Wird der Zähler nicht zurückgesetzt, erscheint die Wartungsanzeige bei jedem Einschalten des Geräts erneut.

Licht einschalten

Tagfahrlicht

Das Tagfahrlicht ist in Betrieb, wenn das Gerät eingeschaltet ist.

Seitenlicht

Das Seitenlicht leuchtet, sobald der Programmschalter auf ein Reinigungsprogramm gestellt wird.

Feststellbremse prüfen

⚠GEFAHR

Defekte Feststellbremse

Unfallgefahr

Prüfen Sie vor jedem Betrieb die Funktion der Feststellbremse in der Ebene.

1. Das Gerät einschalten.
2. Den Fahrtrichtungsschalter auf "vorwärts" stellen.
3. Den Programmschalter auf "TRANSPORT-MODUS" stellen.
4. Das Fahrpedal leicht drücken.

Die Bremse muss hörbar entriegeln. Das Gerät muss in der Ebene leicht losrollen.

1. Das Fahrpedal loslassen.

Die Bremse muss hörbar einfallen.

Trifft das nicht zu, das Gerät außer Betrieb setzen und den Kundendienst rufen.

Fahren

⚠GEFAHR

Fehlende Bremswirkung

Unfallgefahr

Prüfen sie vor der Benutzung des Gerätes unbedingt die Funktion der Feststellbremse. Benutzen Sie das Gerät auf keine Fall, wenn die Feststellbremse nicht funktioniert.

⚠GEFAHR

Unvorsichtiges Fahren

Kippgefahr

Befahren Sie in Fahrtrichtung und quer zur Fahrtrichtung nur Steigungen bis maximal 10%.

Wenden Sie nicht in Steigungen oder Gefälle.

Fahren Sie langsam in Kurven und auf nassem Boden.

Fahren Sie das Gerät ausschließlich auf befestigtem Untergrund.

Hinweis

Die Fahrtrichtung kann während der Fahrt geändert werden. So können durch mehrmaliges Vor- und Zurückfahren sehr stumpfe Stellen poliert werden.

1. Die Sitzposition einnehmen.
2. Den Intelligent Key einstecken.
3. Den Sicherheitsschalter auf "1" stellen.
4. Den Programmschalter auf "TRANSPORT-MODUS" stellen.
5. Die Fahrtrichtung mit dem Fahrtrich- tungsschalter am Bedienpult einstellen.
6. Die Fahrgeschwindigkeit durch Betätigen des Fahrpedals bestimmen.
7. Das Fahrpedal loslassen. Das Gerät hält an.

Bei Überlastung wird der Fahrmotor abgeschaltet. Im Display erscheint eine Störungsmeldung. Bei Überhitzung der Steuerung wird das betroffene Aggregat abgeschaltet.

1. Das Gerät mindestens 15 Minuten abkühlen lassen.
2. Den Programmschalter auf "OFF" stellen, kurz warten und auf das gewünschte Programm stellen.

Frischwasser einfüllen

Frischwasser mit Befüllsystem einfüllen

1. Den Wasserschlauch am Anschlussstutzen des Befüllsystems anschließen (maximale Wassertemperatur 50 °C).
2. Den Wasserzulauf öffnen.
3. Das Gerät überwachen, die Füllautomatik unterbricht den Wasserzulauf, wenn der Frischwassertank voll ist.
4. Den Wasserzulauf schließen.
5. Den Wasserschlauch entfernen.

Frischwasser einfüllen

1. Den Verschluss des Frischwassertanks öffnen.
2. Das Frischwasser (maximal 50 °C) bis zur Unterkante des Einfüllstutzens einfüllen.

Hinweis: Der Frischwasserschlauch kann während des Befüllens mit dem Schlauchhalter festgeklemmt werden.

1. Den Verschluss des Frischwassertanks schließen.

Reinigungsmittel einfüllen

Hinweise zu Reinigungsmitteln

⚠️WARNUNG

Ungeeignete Reinigungsmittel

Gesundheitsgefahr, Beschädigung des Geräts Verwenden Sie nur empfohlene Reinigungsmittel. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und der Unfallgefahr.

Verwenden Sie nur Reinigungsmittel, die chlorfrei, frei von Lösungsmitteln, Salz- und Flusssäure sind.

Beachten Sie die Sicherheitshinweise auf den Reinigungsmitteln.

Hinweis

Verwenden Sie keine stark schäumenden Reinigungsmittel.

Empfohlene Reinigungsmittel

Anwendung Reinigungs-	mittel
Unterhaltsreinigung aller wasserbeständigen Böden	RM 746RM 756RM 780
Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)	RM 755 es
Unterhaltsreinigung, Zwischenreinigung und Grundreinigung von Industriefußböden	RM 69 ASF
Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen	RM 753
Unterhaltsreinigung von Fliesen im Sanitärbereich	RM 751
Entschichtung aller alkalibeständigen Böden (z. B. PVC)	RM 752
Entschichtung von Linoleumböden	RM 754

Reinigungsmittel mit Dosiereinrichtung einfüllen

Nur Variante DOSE:

Dem Frischwasser wird auf dem Weg zum Reinigungskopf durch eine Dosiereinrichtung Reinigungsmittel zugegeben.

1. Den Schmutzwassertank entriegeln und nach hinten schwenken.
2. Den Reinigungsmittelkanister mit Reinigungsmittel befüllen.
3. Den Schmutzwassertank nach vorne schwenken.

Hinweis

Mit der Dosiereinrichtung kann maximal 3% Reinigungsmittel zudosiert werden. Bei höherer Dosierung muss das Reinigungsmittel in den Frischwassertank gegeben werden.

Reinigungsmittel in den Frischwassertank füllen

1. Das Reinigungsmittel in den Frischwassertank geben.

Hinweis: Der Deckel für die Einfüllöffnung des Frischwassertanks kann zum Abmessen des Reinigungsmittels verwendet werden. Er ist auf der Innenseite mit einer Skala ausgestattet.

Parameter einstellen

1. Den Programmschalter auf das gewünschte Reinigungsprogramm stellen.
2. Den Infobutton drehen bis der gewünschte Parameter angezeigt wird.
3. Den Infobutton drücken. Der eingestellte Wert blinkt.
4. Den gewünschten Wert durch Drehen des Infobuttons einstellen.
5. Die geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert nach 10 Sekunden automatisch übernommen wird.

Gelber Intelligent Key

Der gelbe Intelligent Key berechtigt zu Funktionen, die bei der Reinigungsaufgabe benötigt werden.

Im Gerät sind die Parameter für die verschiedenen Reinigungsprogramme voreingestellt. Je nach Autorisierung des gelben Intelligent Keys können einzelne Parameter geändert werden.

Die Displaytexte zur Parametereinstellung sind weitgehend selbsterklärend.

Parameter "FACT" (nur bei R-Reinigungskopf verfügbar):

• "Fine Clean": Niedrige Bürstendrehzahl zur Entfernung von Grauschleier auf Feinsteinzeug.
• "Whisper Clean": Mittlere Bürstendrehzahl zur Unterhaltsreinigung mit reduziertem Geräuschpegel.
• "Power Clean": Hohe Bürstendrehzahl zum Polieren, Kristallisieren und Kehren.

Saugbalken einstellen

Neigung einstellen

Die Neigung muss so eingestellt werden, dass die Sauglippen des Saugbalkens auf der ganzen Länge gleichmäßig auf den Boden gedrückt werden.

1. Das Gerät auf einer Fläche ohne Gefälle abstellen.
2. Den Programmschalter in Stellung "Saugen" drehen.
3. Das Gerät ein kurzes Stück vorwärts fahren.
4. Die Wasserwaage ablesen.

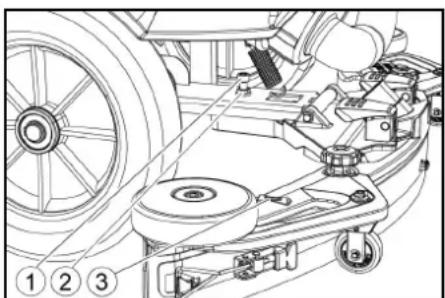

① Schraube
②Mutter
③Wasserwage
5. Die Mutter lösen.
6. Die Schraube so einstellen, dass die Anzeige der Wasserwage zwischen beiden Strichen steht.
7. Die Mutter festziehen.

1. Zur Kontrolle der neuen Einstellung das Gerät nochmals ein kurzes Stück vorwärts fahren. Gegebenenfalls den Einstellvorgang wiederholen.
2. Den Programmschalter in Stellung "OFF" drehen.

Höhe einstellen

Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Boden beeinflusst.

Hinweis

Grundeinstellung: 3 Unterlegscheiben oberhalb, 3 Unterlegscheiben unterhalb des Saugbalkens.

Unebener Boden: 5 Unterlegscheiben oberhalb, 1 Unterlegscheibe unterhalb des Saugbalkens.

Sehr glatter Boden: 1 Unterlegscheibe oberhalb, 5 Unterlegscheiben unterhalb des Saugbalkens.

1. Die Mutter abschrauben.

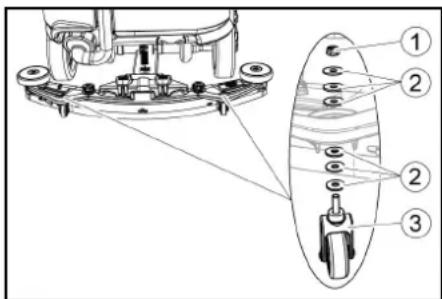

①Mutter
②Unterlegscheibe
③Abstandsrolle mit Halter
2. Gewünschte Anzahl an Unterlegscheiben zwischen Saugbalken und Abstandsrolle legen.
3. Die restlichen Unterlegscheiben oberhalb der Abstandsrolle anbringen.
4. Die Mutter aufschrauben und festziehen.
5. Den Vorgang an der zweiten Abstandsrolle wiederholen.

Hinweis

Beide Abstandsrollen auf die gleiche Höhe einstellen.

Abstreiflippen einstellen

Die Abstreiflippen müssen nur beim D-Reinigunskopf eingestellt werden.

1. Die Abstreiflippen durch Verdrehen des Einstellrads so einstellen, dass die Abstreiflippe den Boden berührt.
2. Das Einstellrad zusätzlich 1 Umdrehung nach unten drehen.

Reinigen

1. Auf dem Sitz platznehmen.
2. Den Intelligent Key einstecken.
3. Den Sicherheitsschalter in Stellung "1" bringen.
4. Den Fahtrichtungsschalter auf Vorwärtsfahrt stellen.
5. Den Programmschalter auf das gewünschte Reinigungsprogramm stellen.
6. Mit dem Fahrpedal die Geschwindigkeit bestimmen.
7. Mit dem Lenkrad die Fahrtrichtung bestimmen.
8. Die zu reinigende Fläche abfahren.

Seitenschrubbdeck (Option)

Das Seitenschrubbdeck erleichtert randnahes Arbeiten.

Hinweis

Das Seitenschrubbdeck ist in den Reinigungsprogrammen Polieren und Saugen nicht aktiv.

1. Den Schalter Seitenschrubbdeck betätigen.
   Das Seitenschrubbdeck wird aktiviert.
2. Zum Beenden der Arbeit mit dem Seitenschrubbdeck den Schalter Seitenschrubbdeck auf "0" stellen.

Betrieb beenden

Reinigung beenden

1. Den Programmschalter auf Fahren stellen.
2. Eine kurze Strecke weiterfahren. Das Restwasser wird abgesaugt
3. Den Programmschalter in Stellung "OFF" drehen.
4. Den Intelligent Key abziehen.
5. Gegebenenfalls die Batterie laden.

Schmutzwasser ablassen

⚠️WARNUNG

Unsachgemäße Entsorgung von Abwässern

Umweltverschmutzung Beachten Sie die örtlichen Vorschriften zur Abwasserbehandlung.

Hinweis

Bei vollem Schmutzwassertank wird der Saugstrom durch einen Schwimmer unterbrochen, um den Überlauf des Schmutzwassertanks zu verhindern. In dem Fall das Schmutzwasser ablassen.

1. Den Ablassschlauch Schmutzwasser aus der Halterung nehmen und den Deckel des Ablassschlauchs öffnen.

1. Das Schlauchende zusammendrücken und über der Entsorgungseinrichtung absenken.
2. Die Stärke des Schmutzwasserstrahls durch Zusammendrücken des Schlau-chendes regulieren.
3. Den Schmutzwassertank mit klarem Wasser ausspülen.
4. Den Deckel am Ablassschlauch schließen.
5. Den Schmutzwasserschlauch in die Halterung am Gerät drücken.

Schmutzwassertankspülsystem (Option)

1. Den Ablassschlauch Schmutzwasser aus der Halterung nehmen und den Deckel des Ablassschlauchs öffnen.
2. Den Deckel des Schmutzwassertanks schließen.
3. Einen Wasserzulaufschlauch mit dem Wasseranschluss des Schmutzwassertankspülsystems verbinden.
4. Den Wasserzulauf öffnen und den Schmutzwassertank ungefähr 30 Sekunden lang spülen.
5. Den Spülvorgang bei Bedarf 2 bis 3 mal wiederholen.
6. Den Wasserzulauf schließen.
7. den Wasserzulaufschlauch vom Gerät trennen.
8. Den Ablaufschlauch Schmutzwasser verschließen und in die Halterung drücken.

Grobschmutzbehälter leeren

1. Den Grobschmutzbehälter anheben und herausziehen.
2. Den Grobschmutzbehälter leeren.
3. Den Grobschmutzbeälter wieder einsetzen.

Frischwasser ablassen

1. Den Verschluss Frischwassertank öffnen.
2. Das Frischwasser ablassen.
3. Den Filter reinigen.
4. Den Verschluss Frischwassertank an- bringen.

Gerät abstellen

1. Den Programmschalter in Stellung "OFF" drehen.
2. Den Intelligent Key abziehen.
3. Das Gerät gegen Wegrollen sichern.
4. Den Deckel des Schmutzwassertanks öffnen und mit der Stütze sichern, damit der Schmutzwassertank austrocknen kann. Dazu die Stütze herunterschwenken und das untere Ende beim Herunterschwenken des Deckels auf der gewünschten Stufe positionieren.

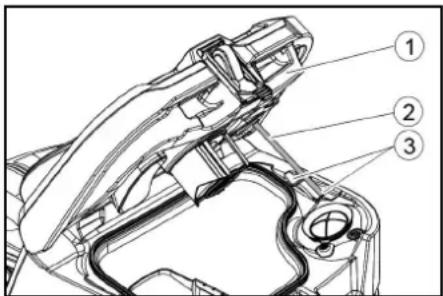

①Deckel Schmutzwassertank

②Stütze

③Stufe

1. Gegebenenfalls die Batterie laden.

Grauer Intelligent Key

Der graue Intelligent Key erteilt dem Aufsichtspersonal erweiterte Berechtigungen und Einstellmöglichkeiten.

1. Den Intelligent Key einstecken.
2. Die gewünschte Funktion durch Drehen des Infobuttons wählen.

Transportfahrt

1. Den Programmschalter auf "TRANSPORT-MODUS" stellen.

2. Den Infobutton drücken. Im Menü TRANSPORT-MODUS können folgende Funktionen ausgeführt werden:

• Maximalgeschwindigkeit einstellen
- Betriebsstundenzähler anzeigen
• Wartungszähler löschen
- Softwareversionen anzeigen
• R- oder D-Reinigungskopf einstellen
- Geschwindikeitsabhängige Wasserdosierung ein-/ausschalten
• Nachlaufzeiten einstellen
- Sprache einstellen
• Schlüsselverwaltung
• Anbausätze ein- / ausschalten
• Werkseinstellung aktivieren

Maximalgeschwindigkeit

Im Menü "Max. Geschwin." kann die Maximalgeschwindigkeit begrenzt werden.

1. Den Infobutton drehen, bis "Max. Geschwin." im Display angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis die gewünschte Maximalgeschwindigkeit angezeigt wird.
4. Den Infobutton drücken.

Hinweis

Die Arbeitsgeschwindigkeit kann die eingestellte Maximalgeschwindigkeit nicht überschreiten.

Wartungszähler zurücksetzen

Ist eine im Display angezeigte Wartungsarbeit ausgeführt, muss anschließend der entsprechende Wartungszähler zurückgesetzt werden.

1. Den Infobutton drehen, bis "Wartungszähler" angezeigt wird.
2. Den Infobutton drücken. Die Zählerstände werden angezeigt.
3. Den Infobutton drehen, bis der zu löschende Zähler hervorgehoben wird.
4. Den Infobutton drücken.
5. "Ja" durch Drehen des Infobuttons auswählen.
6. Den Infobutton drücken. Der Zähler wird gelöscht.

Reinigungskopf einstellen

1. Den Infobutton drehen bis "Bürstenkopf" im Menü angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis der Typ des eingebauten Reinigungskopfs markiert ist. "Roll" = R-Reinigungskopf "Disc" = D-Reinigungskopf
4. Den Infobutton drücken.

Geschwindigkeitsabhängige Wasserdosierung

Ist die Geschwindigkeitsabhängige Wasserdosierung eingeschaltet, verändert sich die Bürstenbewässerung proportional mit der Geschwindigkeit.

Die Wasserdosierung wird zusätzlich durch die Einstellung jeweiligen Reinigungsprogramm (0...100%) beeinflusst.

Geschwindigkeitsabhängige oder konstante Wasserdosierung einstellen:

1. Dem Infobutton drehen bis "Wasserdosiermodus" im Display angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis die gewünschte Funktion markiert ist..
4. Den Infobutton drücken.

Nachlaufzeiten

1. Den Infobutton drehen, bis der Menüpunkt "Nachlaufzeiten" im Display angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis die gewünschte Baugruppe markiert ist.
4. Den Infobutton drücken.
5. Den Infobutton drehen, bis die gewünschte Nachlaufzeit angezeigt wird.
6. Den Infobutton drücken.

Sprache einstellen

1. Den Infobutton drehen, bis der Menüpunkt "Sprache" im Display angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis die gewünschte Sprache markiert ist.
4. Den Infobutton drücken.

Schlüsselverwaltung

Im Menüpunkt "Schlüsselmenü" werden die Berechtigungen für gelbe Intelligent Keys sowie die Sprache der Displayanzeige freigegeben.

1. Den grauen Intelligent Key einstecken.
2. Den Infobutton drehen, bis im Display der Menüpunkt "Schlüsselmenü" angezeigt wird.
3. Den Infobutton drücken.
4. Den grauen Intelligent Key abziehen und den zu personalisierenden gelben Intelligent Key einstecken.
5. Den zu verändernden Menüpunkt durch Drehen des Infobuttons wählen.
6. Den Infobutton drücken.
7. Die Einstellung des Menüpunkts durch Drehen des Infobuttons wählen.
8. Die Einstellung durch Drücken des Menüpunkts bestätigen.
9. Den nächsten zu verändernden Menüpunkt durch Drehen des Infobuttons wählen.

10. Nachdem alle Einstellungen vorgenommen wurden, das Menü "Speichern" durch Drehen des Infobuttons aufrufen.

11. Den Infobutton drücken.

Die Berechtigungen sind gespeichert.

Anbausätze ein- / ausschalten

1. Den Infobutton drehen, bis der gewünschte Anbausatz im Display angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis die gewünschte Funktion des Anbausatzes markiert wird.
4. Den Infobutton drücken.

Werkseinstellung

Die Werkseinstellung aller Reinigungsparameter wird wiederhergestellt.

1. Den Infobutton drehen, bis der Menüpunkt "Werkseinstellungen" angezeigt wird.
2. Den Infobutton drücken.
3. Den Infobutton drehen, bis "Ja" hervorgehoben wird.
4. Den Infobutton drücken.

Parameter für

Reinigungsprogramme einstellen

Alle Parameter für Reinigungsprogramme bleiben erhalten, bis eine andere Einstellung gewählt wird.

1. Den Programmschalter auf das gewünschte Reinigungsprogramm stellen.
2. Den Infobutton drücken. Der erste einstellbare Parameter wird angezeigt.
3. Den Infobutton drücken Der eingestellte Wert blinkt.
4. Den gewünschten Wert durch Drehen des Infobuttons einstellen.
5. Die geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert nach 10 Sekunden automatisch übernommen wird.
6. Den nächsten Parameter durch Drehen des Infobuttons wählen.
7. Nach Änderung aller gewünschten Parameter den Infobutton drehen bis der Menüpunkt "Menü beenden" angezeigt wird.
8. Den Infobutton drücken. Das Menü wird verlassen.

Transport

⚠ GEFAHR

Befahren von Steigungen

Verletzungsgefahr

Betreiben Sie das Gerät zum Auf- und Abladen nur auf Steigungen bis zum Maximalwert (siehe Kapitel "Technische Daten"). Fahren Sie langsam.

⚠ VORSICHT

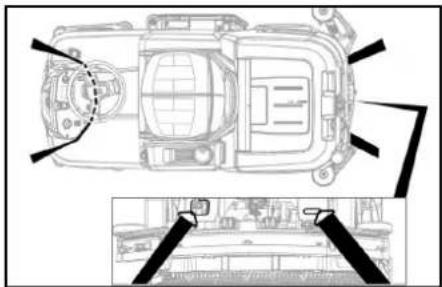

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Bei montiertem D-Reinigungskopf die Scheibenbürsten aus dem Bürstenkopf entfernen.
2. Beim Transport in Fahrzeugen das Gerät nach den gültigen Richtlinien gegen Rutschen und Kippen sichern.

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

ACHTUNG

Frost

Zerstörung des Geräts durch gefrierendes Wasser

Entleeren Sie das Gerät vollständig von Wasser.

Bewahren Sie das Gerät an einem frostfreien Ort auf.

• Dieses Gerät darf nur in Innenräumen gelagert werden.
• Vor längerer Lagerdauer die Batterien vollständig aufladen.
• Während der Lagerung die Batterien mindestens monatlich vollständig aufladen.

Pflege und Wartung

⚠GEFAHR

Unabsichtlich anlaufendes Gerät

Verletzungsgefahr, Stromschlag

Drehen Sie dem Programmschalter in Stellung "OFF".

Ziehen Sie vor allen Arbeiten am Gerät den Intelligent Key.

Ziehen Sie den Netzstecker des Ladegeräts. Ziehen Sie den Batteriestecker.

- Das Schmutzwasser und das Frischwasser ablassen und entsorgen.

Wartungsintervalle

Nach jedem Betrieb

ACHTUNG

Unsachgemäße Reinigung

Beschädigungsgefahr.

Spritzen Sie das Gerät nicht mit Wasser ab. Verwenden Sie keine aggressiven Reinigungsmittel.

Für die detaillierte Beschreibung der einzelnen Wartungsarbeiten siehe Kapitel "Wartungsarbeiten".

• Das Schmutzwasser ablassen.
- Den Schmuztwassertank mit klarem Wasser ausspülen.

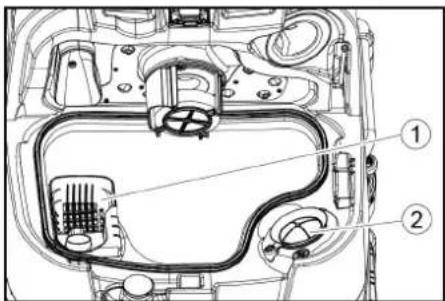

• Das Grobschmutz sieb reinigen.
- Nur R-Reinigungskopf: Den Grobschmutzbehälter herausnehmen und leeren.
- Das Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen.
- Die Sauglippen säubern, auf Verschleiß prüfen und bei Bedarf ersetzen.
- Die Abstreiflippen säubern, auf Verschleiß prüfen und bei Bedarf ersetzen.

● Die Bürsten säubern, auf Verschleiß prüfen und bei Bedarf ersetzen.
• Die Batterie laden.

- Ist der Ladezustand unter 50%, die Batterie vollständig und ohne Unterbrechung laden.

- Ist der Ladezustand über 50%, die Batterie nur laden, wenn bei der nächsten Benutzung die volle Betriebsdauer benötigt wird.

Wöchentlich

- Bei häufigem Betrieb die Batterie mindestens einmal wöchentlich vollständig und ohne Unterbrechung aufladen.

Monatlich

Für die detaillierte Beschreibung der einzelnen Wartungsarbeiten siehe Kapitel "Wartungsarbeiten".

• Bei vorübergehend stillgelegtem Gerät: Die Ausgleichsladung der Batterie durchführen.
• Die Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten. Auf festen Sitz der Verbindungskabel achten.
• Die Dichtungen zwischen dem Schmutzwassertank und dem Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf ersetzen.
• Den Frischwassertank leeren und die Ablagerungen ausspülen.
• Den Filter Frischwasser reinigen.
• Bei nicht-wartungsfreien Batterien, die Säuredichte der Zellen prüfen.
• Nur R-Reinigungskopf: Den Bürstentunnel reinigen.
• Nur R-Reinigungskopf: Die Wasserverteilleiste am Reinigungskopf reinigen.
• Bei längerer Stillstandszeit das Gerät mit vollständig aufgeladenen Batterien abstellen. Die Batterie mindestens monatlich vollständig aufladen.

Jährlich

- Die vorgeschriebene Inspektion durch den Kundendienst durchführen lassen.

Sicherheitsinspektion / Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Wartungsarbeiten

Sauglippen wenden oder ersetzen

Sind die Sauglippen abgenützt, müssen sie gewendet oder ersetzt werden.

Die Sauglippen können 3 mal gewendet werde, bis alle 4 Kanten abgenützt sind.

1. Den Saugbalken abnehmen.
2. Die Sterngriffe herausschrauben.

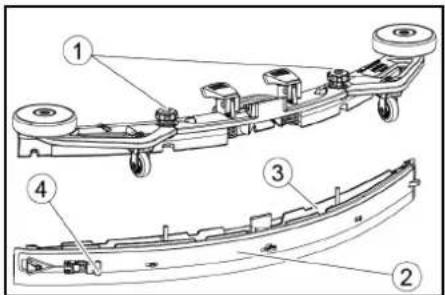

②Spannband
③Innenteil Saugbalken
④Spannverschluss

1. Das Innenteil des Saugbalkens herausziehen.
2. Den Spannverschluss öffnen.
3. Das Spannband abnehmen.
4. Die Sauglippen vom Innenteil lösen.

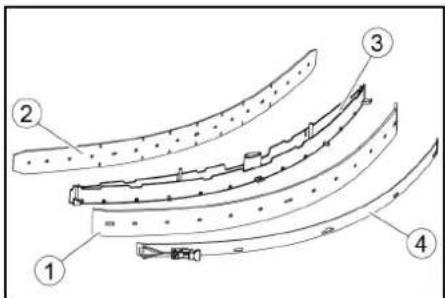

① Abstreiflippe
②Stützlippe
③Innenteil Saugbalken
④Spannband

1. Die gewendeten oder neuen Sauglippen auf die Noppen des Saugbalken-Innenteils drücken.

2. Das Spannband anbringen.

3. Das Innenteil des Saugbalkens in das Oberteil schieben.
4. Die Sterngriffe einschrauben und festziehen.

Grobschmutzsieb reinigen

1. Den Deckel des Schmutzwassertanks öffnen.

① Grobschmutz sieb
②Flusensieb

1. Das Grobschmutz sieb nach oben abziehen.
2. Das Grobschmutzsieb unter fließendem Wasser abspülen.
3. Das Grobschmutz sieb in den Schmutzwassertank einsetzen.

Schwimmer und Flusensieb reinigen

1. Den Deckel des Schmutzwassertanks öffnen.

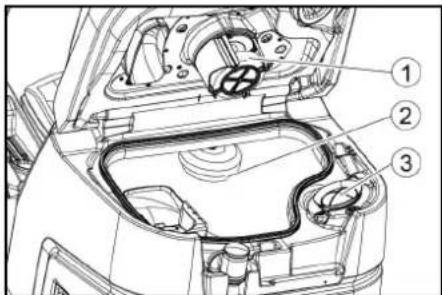

①Schwimmer
②Schwimmerschalter
③Flusensieb
2. Den Schwimmer mit klarem Wasser spülen.
3. Den Schwimmerschalter mit klarem Wasser spülen.
4. Das Flusensieb abziehen und reinigen.

Scheibenbürste ersetzen

Hinweis

Ersetzen Sie die Scheibenbürsten, wenn die Borstenlänge 10 mm erreicht hat.

1. Den Reinigungskopf hochfahren.
2. Das Pedal Bürstenwechsel nach unten drücken.
3. Die Scheibenbürste seitlich unter dem Reinigungskopf herausziehen.
4. Die neue Scheibenbürste unter den Reinigungskopf halten, nach oben drücken und einrasten.

Bürstenwalzen ersetzen

Hinweis

Ersetzen Sie die Bürstenwalzen, wenn die Borstenlänge 10 mm erreicht hat.

1. Den Reinigungskopf anheben.
2. Den Griff Bürstenwechsel herausziehen.

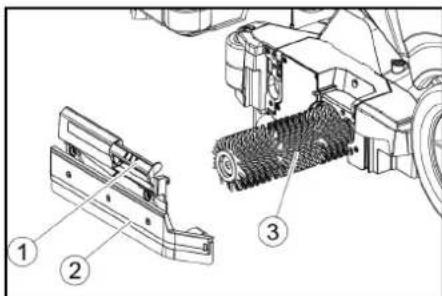

①Griff Bürstenwechsel
②Lagerdeckel mit Abstreiflippe
③Bürstenwalze
3. Den Lagerdeckel samt Abstreiflippe abnehmen.
4. Die Bürstenwalze herausziehen.
5. Die neue Bürstenwalze einsetzen und auf dem Mitnehmer zentrieren.

①Mitnehmer
②Aufnahmedorn
6. Den Lagerdeckel mit Abstreiflippe anbringen.

Hinweis

Stellen Sie sicher, dass die Bürstenwalze auf Aufnahmedom sitzt und nicht unterhalb.

1. Den Griff Bürstenwechsel nach oben schwenken und einrasten.
2. Den Vorgang auf der gegenüberliegenden Seite wiederholen.

Bürste Seitenschrubbdeck (Option) ersetzen

1. Den Hebel Bürstenwechsel nach unten drücken.

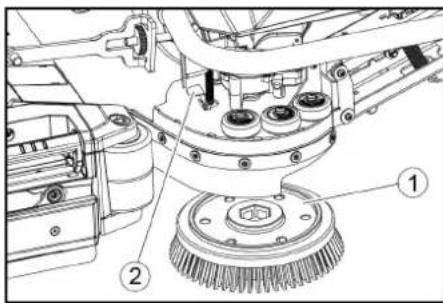

①Bürste Seitenschrubbdeck
②Hebel Bürstenwechsel

Die Bürste fällt aus der Halterung.

1. Die neue Bürste unter das Seiten- schrubbdeck halten, nach oben drücken und einrasten

Filter Frischwasser reinigen

1. Das Frischwasser ablassen (siehe Kapitel "Frischwasser ablassen").
2. Den Verschluss des Frischwassertanks abschrauben.

①Filter Frischwasser

②Verschluss Frischwassertank
3. Den Filter Frischwasser herausziehen und mit klarem Wasser abspülen.
4. Den Filter Frischwasser einsetzen.
5. Den Verschluss des Frischwassertanks anbringen.

Hinweis: Darauf achten, dass der Schlauchanschluss im Verschluss Frischwassertank nach dem Festschrauben am tiefsten Punkt liegt.

Wasserverteilleiste reinigen

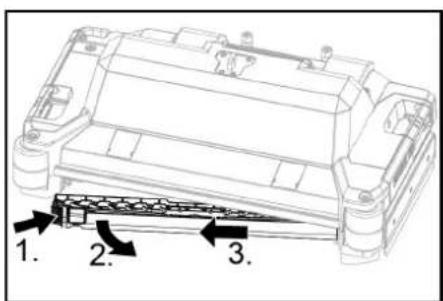

1. Die Entriegelung in Pfeilrichtung drücken und festhalten.

1. 2. 3.

1. Die Wasserverteilleiste nach vorne schwenken.

2. Die Wasserverteilleiste in Längsrichtung herausziehen.

3. Die Wasserverteilleiste reinigen.
4. Die Wasserverteilleise wieder in den Reinigungskopf einsetzen und die Verriegelung einrasten.

Batterien reinigen

1. Schutzbrille, Schutzkleidung und Schutzhandschuhe tragen.
2. Die Zellenstopfen der Batterien geschlossen halten.
3. Die Batterien ausbauen.
4. Die Kunststoffteile der Batterien und den Batterieraum nur mit Wasser oder wassergetränkten Putztüchern ohne Zusätze reinigen.
5. Die Oberflächen nach dem Reinigen trocknen.
6. Die Batterien wieder einbauen.

Wartungszähler zurücksetzen

Ist eine im Display angezeigte Wartungsarbeit ausgeführt, muss anschließend der entsprechende Wartungszähler zurückgesetzt werden.

Hinweis

Das Zurücksetzen der Wartungszähler ist im Kapitel "Grauer Intelligent Key" beschrieben.

Hilfe bei Störungen

⚠ GEFAHR

Das Gerät kann unbeabsichtigt starten

Personen, die am Gerät arbeiten, können verletzt werden.

Ziehen Sie vor allen Arbeiten am Gerät den Intelligent Key ab.

Ziehen Sie vor allen Arbeiten den Netzstecker des internen Ladegeräts aus der Steckdose.

Trennen Sie vor allen Arbeiten den Batteriestecker.

1. Das Schmutzwasser ablassen.
2. Das restliche Frischwasser ablassen.

Hinweis

Kann die Störung nicht mit den folgenden Hinweisen behoben werden, den Kunden-dienst verständigen.

Störungen mit Anzeige

Ist die angezeigte Störung nicht in der folgenden Liste enthalten, folgende Schritte ausführen:

1. Den Programmschalter in Stellung "OFF" drehen.
2. 10 Sekunden warten.
3. Den Programmschalter auf die vorherige Funktion stellen.
4. Tritt die Störung weiterhin auf, den Kundendienst verständigen.

Störung Behebung
Frischwasser leer 1. Den Frischwassertank nachfüllen
Blockade Wasserventil 1. Den	Programmschalter auf “OFF” stellen.2. 10 Sekunden warten.3. Den Programmschalter auf das gewünschte Programm stellen.
Überlast Bürstenkopf 1. Den Anpressdruck der Bürsten verringern.
Blockierte Bürste	1. Prüfen, ob ein Fremdkörper die Bürsten blockiert, ggf. den Fremdkörper entfernen.2. Den Programmschalter auf “OFF” stellen.3. 10 Sekunden warten.4. Den Programmschalter auf das gewünschte Programm stellen.
Überlast Seitenbürste 1. Den Anpressdruck der Bürste des Seitenschrubbdecks verringern.
Blockade Seitenbürste	1. Prüfen, ob ein Fremdkörper die Bürste blockiert, ggf. den Fremdkörper entfernen.2. Den Programmschalter auf “OFF” stellen.3. 10 Sekunden warten.4. Den Programmschalter auf das gewünschte Programm stellen.
Schmutzwasser voll 1. Den Schmutzwassertank leeren.
Überlast Fahrmotor 1. Die Steigung ist zu groß.a Bei Reinigungsbetrieb: Reinigung abbrechen.b Bei Transportfahrt: Einen Weg mit geringerer Steigung suchen.
Blockade Fahrmotor 1. Die Räder auf Blockage prüfen, Fremdkörper entfernen.2. Den Programmschalter auf “OFF” stellen.3. Ist der Fahrmotor überhitzt mindestens 15 Minuten abkühlen lassen, ansonsten 10 Sekunden warten.4. Den Programmschalter auf das gewünschte Programm stellen.
Akkustand niedrig!	1. Den Programmwahlschalter auf TRANSPORT-MODUS stellen.2. Das Gerät direkt zum Ladegerät (oder bei internem Ladegerät zur Steckdose) fahren. Steigungen vermeiden.3. Die Batterie aufladen.
Batterie leer	1. Den Programmwahlschalter auf TRANSPORT-MODUS stellen.2. Das Gerät auf kürzestem Weg zum Ladegerät (oder bei internem Ladegerät zur Steckdose) fahren. Steigungen vermeiden.3. Die Batterie aufladen.
Sitzkontakt offen	1. Den Fahrersitz kurz entlasten, damit die Steuerung die Funktion des Sitzkontaktschalters prüfen kann.
Einschalten!	1. Sicherheitsschalter auf “1” stellen.
Maschine neu starten	1. Den Programmschalter auf “OFF” stellen.2. 10 Sekunden warten.3. Den Programmschalter auf das gewünschte Programm stellen.
Fahrpedal loslassen	1. Das Fahrpedal loslassen.

Störungen ohne Anzeige im Display

Störung Behebung
Das Gerät lässt sich nicht starten	Auf dem Sitz Platz nehmen.Vor dem Einschalten des Sicherheitsschalters, Fuß vom Gaspedal nehmen.Den Sicherheitsschalter auf “1” stellen.Die Batterien prüfen, ggf. laden.Den Programmschalter auf “OFF” stellen.10 Sekunden warten.Den Programmschalter auf das gewünschte Programm stellen.Wenn möglich, das Gerät nur in der Ebene fahren.Gegebenenfalls Feststellbremse prüfen.Tritt der Fehler trotzdem auf, den Kundendienst rufen.
Das Gerät fährt nicht mehr, Displayanzeige “Batterie leer”	Den Programmschalter auf “OFF” stellen.10 Sekunden warten.Den Programmschalter auf “TRANSPORT-MODUS” stellen.Zur Ladestation fahren.Fährt das Gerät trotzdem nicht, die Batterie vor Ort aufladen oder die Bremse entriegeln (siehe “Betrieb/Gerät schieben) und das Gerät zur Ladestation schieben.
Das Gerät bewegt sich ungleichförmig (ruckelt) beim Losfahren und Anhalten.	Die Entriegelung der Bremse rückgängig machen (siehe “Betrieb/Gerät schieben).
Die Wassermenge ist nicht ausreichend	Den Füllstand des Frischwassers prüfen, ggf. den Tank vollständig füllen damit die Luft herausgedrückt wird.Den Filter Frischwasser herausnehmen und reinigen.Den Filter einsetzen und den Verschluss festschrauben.Nur R-Reinigungskopf: Die Wasserverteilleiste am Reinigungskopf abziehen.Nur R-Reinigungskopf: Den Wasserkanal reinigen.Die Schläuche auf Verstopfung prüfen, ggf. reinigen.
Die Frischwasseranzeige zeigt nach manueller Tankentleerung den falschen Füllstand	1. Gerät benutzen. Beim Betrieb entlüftet sich das Schlauchsystem und die Füllstandsanzeige korrigiert sich.
Der Balken der Füllstandsanzeige blinkt, Anzeige “Frischwasser leer”	1. Den Frischwassertank nachfüllen.
Die Saugleistung ist zu ge-ring	1. Die Dichtungen zwischen dem Schmutzwassertank und dem Deckel reinigen und auf Dichtheit prüfen, ggf. ersetzen.2. Das Flusensieb auf Verschmutzung prüfen, ggf. reinigen.3. Die Sauglippen am Saugbalken reinigen, ggf. wenden oder ersetzen.4. Den Deckel am Schmutzwasser-Ablassschlauch schließen.5. Den Deckel des Schmutzwassertankspülsystems schließen.6. Den Saugschlauch auf Verstopfung prüfen, ggf. reinigen.7. Den Saugschlauch auf Dichtheit prüfen, ggf. ersetzen.8. Die Einstellung des Saugbalkens prüfen.
Das Reinigungsergebnis ist ungenügend	1. Zur Reinigungsaufgabe passendes Reinigungsprogramm einstellen.2. Zur Reinigungsaufgabe passende Bürsten verwenden.3. Zur Reinigungsaufgabe passendes Reinigungsmittel verwenden.4. Die Geschwindigkeit verringern.5. Den Anpressdruck einstellen.6. Die Abstreiflippen einstellen.7. Die Bürste auf Verschleiß prüfen, ggf. ersetzen.8. Die Wasserausbringung prüfen.
Die Bürsten drehen sich nicht	1. Den Anpressdruck verringern.2. Prüfen, ob ein Fremdkörper die Bürsten blockiert, ggf. den Fremdkörper entfernen.3. Wenn der Motor überlastet ist, den Motor abkühlen lassen.4. Den Programmschalter auf “OFF” stellen.5. 10 Sekunden warten.6. Den Programmschalter auf das gewünschte Programm stellen.7. Prüfen, ob der Stecker des Geräts am Reinigungskopf eingesteckt ist.
Das Gerät bremst nicht	1. Die Entriegelung der Bremse rückgängig machen (siehe “Betrieb/Gerät schieben”).
Der Ablassschlauch Schmutzwasser ist verstopft	1. Den Deckel der Dosiereinrichtung am Ablassschlauch öffnen.2. Den Saugschlauch vom Saugbalken abziehen und mit der Hand verschließen.3. Den Programmschalter auf “Saugen” stellen.Die Verstopfung wird aus dem Ablassschlauch in den Schmutzwassertank gesaugt.
Die Reinigungsmitteldosierung Dose funktioniert nicht	1. Nur Version Dose: Den Kundendienst rufen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit

Kaufbeleg an Ihren Händler oder die

nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Zubehör

Zubehör Reinigungskopf mit Bürstenwalzen
A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

Bezeichnung R 65	Teile-Nr.	R 75 Teile-Nr.	Beschreibung A B
Bürstenwalze, rot (mittel, Standard)	4.035-604.0	4.035-605.0	Zur Unterhaltsreinigung auch stärker verschmutzter Böden.	1	2
Bürstenwalze, weiß (weich)	6.907-770.0	6.907-771.0	Zum Polieren und zur Unterhaltsreinigung empfindlicher Böden.	1	2
Bürstenwalze, orange (hoch/tief)	6.907-726.0	6.907-730.0	Zum Schrubben von Strukturböden (Sicherheitsfliesen usw.).	1	2
Bürstenwalze, grün (hart)	6.907-727.0	6.907-731.0	Zur Grundreinigung stark verschmutzter Böden und zur Entschichtung (z. B. Wachse, Acrylate).	1	2
Bürstenwalze, schwarz (sehr hart)	6.907-728.0	6.907-732.0		1	2
Mikrofaserwalze	4.114-054.0	4.114-007.0	Zur Unterhaltsreinigung glatter Böden.	1	2
Padwalzenwelle	4.762-626.0	4.762-627.0	Zur Aufnahme von Walzenpads.	1	2
Walzenpad, gelb (weich)	6.369-454.0	6.369-454.0	Zum Polieren von Böden	20	96; 106
Walzenpad, rot (mittel)	6.369-456.0	6.369-456.0	Zur Reinigung leicht verschmutzter Böden.	20	96; 106
Walzenpad, grün (hart)	6.369-455.0	6.369-455.0	Zur Reinigung normal bis stark verschmutzter Böden.	20	96; 106

Zubehör Reinigungskopf mit Scheibenbürsten
A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

Bezeichnung D 65	Teile-Nr.	D 75 Teile-Nr.	Beschreibung A B
Scheibenbürste, natur (weich) 4.905-012.0 4.905-020.0 Zum Polieren von Böden. 1 2
Scheibenbürste, weiß	4.905-011.0	4.905-019.0	Zum Polieren und zur Unterhaltsreinigung empfindlicher Böden.	1	2
Scheibenbürste, rot (mittel, Standard)	4.905-010.0 4.905-018.0 Zur Reinigung gering verschmutzter oder empfindlicher Böden.			1	2
Scheibenbürste, schwarz (hart)	4.905-013.0	4.905-021.0	Zur Reinigung stark verschmutzter Böden.	1	2
Diamantpad fein, grün	6.371-235.0	6.371-236.0	Zum Auffrischen kalkhaltiger Beläge und Epoxidharzbe-schichteter Böden.	5	2
Diamantpad grob, weiß	6.371-250.0	6.371-252.0		5	2
Diamantpad mittel, gelb	6.371-251.0 6.371-253.0			5	2
Pad-Treibteller	4.762-446.0	4.762-447.0	Zur Aufnahme von Pads.	1	2

Zubehör Saugbalken

A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

Bezeichnung	Teile-Nr.	Beschreibung	A	B
Sauglippenset, vorne PU (rot), hinten Linatex	4.039-366.0	Standard	Paar	1 Paar
Sauglippenset, Linatex	4.039-356.0	reißfest	Paar	1 Paar
Sauglippenset, PU	4.039-357.0	ölfest	Paar	1 Paar

Technische Daten

		B 110 R 65	B 110 D 65	B 110 R 75	B 110 D 75
Allgemein
Fahr-/ Reinigungsgeschwindigkeit	km/h	6	6	6	6
Transportgeschwindigkeit	km/h	6	6	6	6
Fahrgeschwindigkeit, rückwärts	km/h	4	4	4	4
Theoretische Flächenleistung	m2/h	3900	3900	4500	4500
Theoretische Flächenleistung mit Seitenschrubbdeck	m2/h	-	-	5100	5100
Praktische Flächenleistung	m2/h	2730	2730	3150	3150
Volumen Frischwassertank	l	110	110	110	110
Volumen Schmutzwassertank	l	110	110	110	110
Volumen Grobschmutzbehälter	l	1,6	-	1,8	-
Volumen Reinigungsmitteltank (Option Dose)	l	5	5	5	5
Reinigungsmitteldosierung	%	0,25...3	0,25...3	0,25...3	0,25...3
Wasserdosierung	l/min	0,15...5,7	0,15...5,7	0,15...5,7	0,15...5,7
Flächenbelastung (mit Fahrer und vollem Frischwassertank)
Flächenpressung	N/mm2	0,62...0,66	0,62...0,66	0,62...0,66	0,62...0,66
Flächenlast (Gewicht/Parkfläche)	kg/m2	470...542	470...542	470...542	470...542
Maße
Länge	mm	1640	1640	1640	1640
Breite	mm	740	740	740	740
Breite Saugbalken	mm	950	950	950	950
Höhe	mm	1310	1310	1310	1310
Arbeitsbreite	mm	650	650	750	750
Arbeitsbreite mit Seitenschrubbdeck	mm	-	-	850	850
Abmessungen Verpackung Ixbxh	mm	1750x990x1475	1750x990x1475	1750x990x1475	1750x990x1475
Wendekreis	mm	1750	1750	1750	1750
Abmessungen Batteriefach Ixbxh	mm	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)	2x(315x386x375)
Bereifung
Vorderrad, Breite	mm	90	90	90	90
Vorderrad, Durchmesser	mm	250	250	250	250
Hinterrad, Breite	mm	75	75	75	75
Hinterrad, Durchmesser	mm	290	290	290	290
Gewicht
Zulässiges Gesamtgewicht	kg	650	650	650	650
Leergewicht (Transportgewicht)	kg	480	480	480	480
Typisches Betriebsgewicht	kg	540	540	540	540
Bürstenanpresskraft, max.	N (kg)	736 (75)	736 (75)	736 (75)	736 (75)
Bürstenanpressdruck, max.	N/m2(g/cm2)	581 (570)	51 (50)	510 (500)	41 (40)
Leistungsdaten Gerät
Nennspannung	V	24	24	24	24
Batteriekapazität	Ah (5 h)	170 / 285	170 / 285	170 / 285	170 / 285
Mittlere Leistungsaufnahme	W	2350	2350	2350	2350
Nennleistung	W	2500	2500	2500	2500
Leistung Fahrmotor W 600 600 600 600
Leistung Saugturbine W 600 600 600 600
Leistung Bürstenantrieb W 2 x 600 2 x 600 2 x 600
Schutzart IPX3 IPX3 IPX3 IPX3
Saugen
Saugleistung, Luftmenge l/s ~25 ~25 ~25 ~25
Unterdruck (max.) kPa(mbar)		~17 (~170)	~17 (~170)	~17 (~170)	~17 (~170)
Unterdruck (im Betrieb)	kPa(mbar)	~5 (~50)	~5 (~50)	~5 (~50)	~5 (~50)
Reinigungsbürsten
Bürstendurchmesser	mm	100 355 100 385
Bürstenlänge	mm	605 -	705 -
Bürstendrehzahl	1/min	1200	180	1200	180
Bürstendurchmesser Seitenschrubbdeck	mm	-	-	220	220
Bürstendrehzahl Seitenschrubbdeck	1/min	-	-	220	220
Internes Ladegerät
Kabellänge	m	2	2	2	2
Nennspannung	V	100...240	100...240	100...240	100...240
Frequenz	Hz	50-60	50-60	50-60	50-60
Leistungsaufnahme	W 750 750	750 750
Ladestrom	A	28	28	28	28
Wirkungsgrad	%	92	92	92	92
Umgebungsbedingungen
Zulässiger Temperaturbereich	°C	5...40	5...40	5...40	5...40
Wassertemperatur max.	°C	50	50	50	50
Wasserdruck Befüllsystem (Option)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)
Wasserdruck Schmutzwassertank-Spülsystem (Option)	MPa (bar)	1 (10)	1 (10)	1 (10)	1 (10)
Relative Luftfeuchtigkeit	%	20...90	20...90	20...90	20...90
Steigung
Steigung Arbeitsbereich max.	%	10	10	10	10
Steigung Kurzstrecke (max. 10 m) Transport, Verladung	%	22	22	22	22
Ermittelte Werte gemäß EN 60335-2-72
Hand-Arm-Vibrationswert	m/s2	<2,5	<2,5	<2,5	<2,5
Sitz-Vibrationswert	m/s2	<2,5	<2,5	<2,5	<2,5
Unsicherheit K	dB(A)	0,2	0,2	0,2	0,2
Schalldruckpegel L_pA Eco-Betrieb	dB(A)	59,2	59,2	59,2	59,2
Schalldruckpegel L_pA Normalbetrieb	dB(A)	63,6	63,6	63,6	63,6
Unsicherheit KpA	dB(A)	1,6	1,6	1,6	1,6
Schallleistungspegel LWA + Unsicherheit KWA Eco- dB(A)Betrieb	74,1		74,1	74,1	74,1
Schallleistungspegel LWA + Unsicherheit KWA Nor- dB(A)malbetrieb	78,7		78,7	78,7	78,7
Seitenschrubbdeck
Leistung	W -	-	140 140
Bürstenanpresskraft, max.	N (kg)	-	-	88 (9)	88 (9)
Bürstenanpressdruck, max.	N/m2(g/cm2)	-	-	30,6 (30)	30,6 (30)

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Bodenreiniger Typ: 1.161-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens
B 110 R 65 B 110 D 65 B 110 R 75 B 110 D 75

Relevante EU-direktiver

Dokumentationsbefuldmægtiget: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

①Spännband
②Bräda
③Kloss
④Träbalk

Fullständig urladdning

Skaderisk

Ladda batterierna innan maskinen tas i drift.

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Relevantne EU direktive

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
