BEDIENUNGSANLEITUNG KM 150500 R D Classic Kärcher

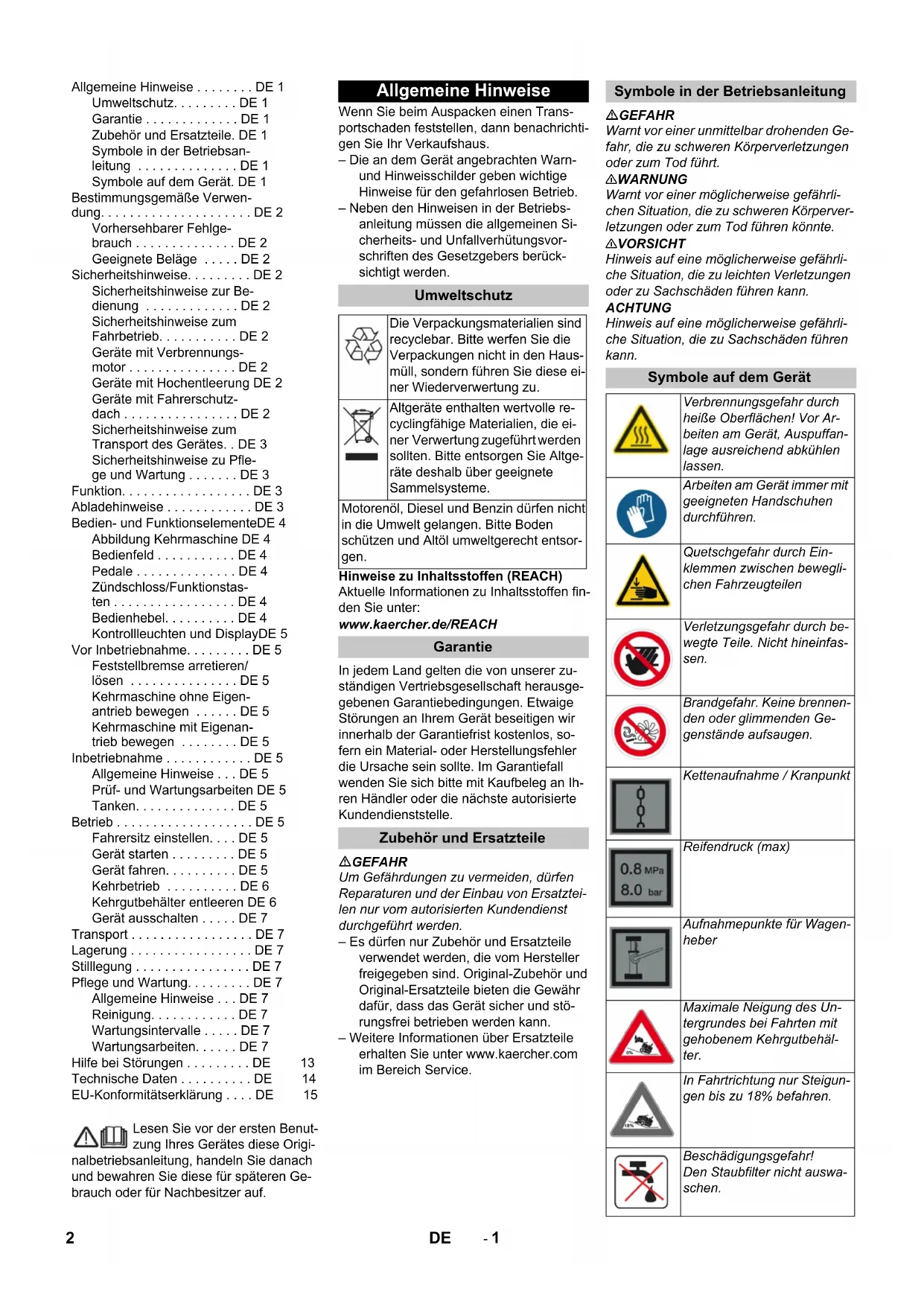

Allgemeine Hinweise .DE 1

Umweltschutz. DE 1

Garantie . DE 1

Zubehör und Ersatzteile. DE 1

Symbole in der Betriebsan

leitung DE 1

Symbole auf dem Gerät. DE 1

Bestimmungsgemäne Verwen

dung. DE 2

Vorhersehbarer Fehlge

brauch . DE 2

Geeignete Beläge .DE 2

Sicherheitshinweise. DE 2

Sicherheitshinweise zur Be

dienung DE 2

Sicherheitschinweise zum

Fahrbetrieb. DE 2

Geräte mit Verbrennungs

motor . DE 2

Geräte mit Hochentleerung DE 2

Geräte mit Fahrschutz

dach. DE 2

Sicherheitshinweise zum

Transport des Gerätes. . DE 3

Sicherheitschinweise zu Pfl

ge und Wartung . DE 3

Funktion. DE 3

Abladehinweise . DE 3

Bedien- und FunktionselementeDE 4

Abbildung Kehrmschine DE 4

Bedienfeld. DE 4

Pedale . DE 4

Zündschloss/Funktionstas

ten. DE 4

Bedienhebel. DE 4

Kontrollleuchten und DisplayDE 5

Vor Inbetriebnahme. DE 5

Feststellbremse arretieren/

Iosen . DE 5

Kehrmaschine ohne Eigen

antrieb bewegen .DE 5

Kehrmschine mit Eigenan

trieb bewegen DE 5

Inbetriebnahme . DE 5

Allgemeine Hinweise . . . DE 5

Prüf- und Wartungsarbeiten DE 5

Tanken. DE 5

Betrieb. DE 5

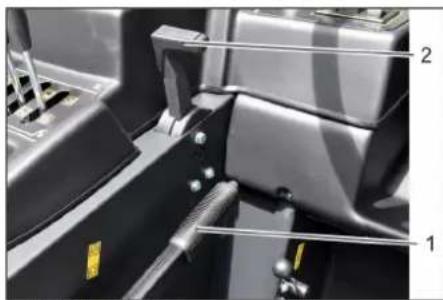

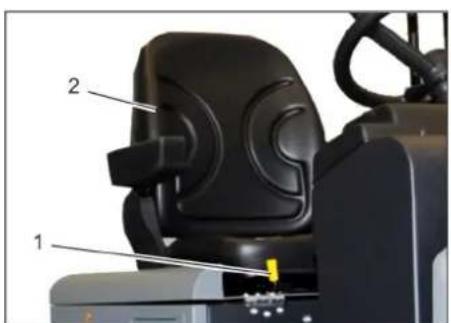

Fahrersitz einstellen. . . . DE 5

Gerat starten . DE 5

Gerat fahren. DE 5

Kehrbetrieb . DE 6

Kehrgutbehälter entleeren DE 6

Gerat ausschalten . . . . DE 7

Transport. DE 7

Lagerung . DE 7

Stilllegung DE 7

Pflege und Wartung. DE 7

Allgemeine Hinweise . . . DE 7

Reinigung. DE 7

Wartungsintervalle .DE7

Wartungsarbeiten. . . . . DE 7

Hilfe bei Störungen . DE 13

Technische Daten . DE 14

EU-Konformitätserklarung. . . . DE 15

Lesen Sie vor der ersten Benutzung Ihr Ges Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Transportschaden feststellen, dann benachrichtigen Sie Ihr Verkaufshaus.

Die an dem Gerat angebrachten Warnund Hinweisschilden geben wichtigeHinweise fur den gefahrlosen Betrieb.

• Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Allgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführrt werden sollenn.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Motorenöl, Diesel und Benzin dürfen nicht in die Umwelt gelangen.itte Boden schützen und Altol umweltgerecht entsorgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigem wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handler oder die nachste autorisierte Kundendienstelle.

Zubehör und Ersatzteile

△GEFAHR

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

• Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller frei gegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dazu, dass das Gerät sicher und störungsfrei betrieben werden kann.

• Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

Symbole in der Betriebsanleitung

△GEFAHR

Warnt vor einer unmittelbar drohenden Gefahr, die zu schweren Körpersverletzungen oder zum Tod führt.

△WARNUNG

Warnt vor einer möglicherweise gefährlichen Situation, die zu schweren Körperverletzungen oder zum Tod führen können.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschemen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschem führen kann.

Symbole auf dem Gerät

	Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeiten am Gerät, Auspuffanlage ausreichend abkühlenlassen.
	Arbeiten am Gerät immer mit geeigneten Handschuhen durchführren.
	Quetschgefahr durch Ein-klemmen zwischen beweglichen Fahrzeugteilen
	Verletzungsgefahr durch be-wege Teile. Nicht hineinfas-sen.
	Brandgefahr. Keine brennen-den oder glimmenden Ge-genstände aufsaugen.
	Kettnaufnahme / Kranpunkt
0.8 MPa8.0 bar	Reifendruck (max)
	Aufnahmepunkte für Wagen-heber
	Maximale Neigung des Un-tergrundes bei Fahrten mit gehobenem Kehrgutbehäl-ter.
	In Fahrtrichtung nur Steigun-gen bis zu 18% befahren.
	Beschädigungsgefahr! Den Staubfilter nicht auswa-schen.

Bestimmungsgemäß Verwendung

Die Kehrmaschine ist zur Reinigung von Bodenflächen für den gewerblichen Einsatz und z. B. für folgende Einsatzgebiete vorgesehen:

Parkplatz
Produktionsanlagen
Logistikbereiche
Hotel
■ Einzelhandel
Lagerbereiche
Gehwege
Verwenden Sie diese Kehrmschine ausschließlich gemäß den Angaben in dieser Betriebsanleitung. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfürträgt allein der Benutzer.
An dem Gerat durren keine Veränderungen vorgenommen werden.
Die Kehrmsachine ist nur fur die in der Betriebsanleitung ausgewiesenen Bodenflächen geeignet.
Es durren nur die vom Unternehmer oder dessen Beauftragten fur den Maschineneinsatz freiigegebenen Flächen befahren werden.
Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten (Explosions-/ Brandgefahr).

Vorhersehbarer Fehlgebrauch

Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünne Säuren und Lösungsmittel aufkehren/ aufsagen! Dazu zahlen Benzin, Farb-verdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät verwendeten Materialien angreifen.
Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkehren/aufsaugen, sie bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.
Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen.
Das Gerät ist nicht zum Aufkehren von gesundheitsgeführenden Stoffen geeignet.
Das Gerätarf nicht in geschlossenen Räumen verwendet werden.
Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsgefahrdeten Räumen ist untersagt.
Die Mitnahme von Begleitpersonen ist nicht zulässig.
Das Schiebern/Ziehen oder Transportieren von Gegenständen ist mit thisem Gerät nicht erlaubt.

Geeignete Beläge

Asphalt
Industrieboden
Estrich
Beton
Pflastersteine

Sicherheitshinweise

Gefahr von Gehorschaden. Bei der Arbeit mit dem Gerät unbedingt einen geeigneten Gehorschutz trag.

Sicherheitshinweise zur Bedienung

Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsgemäßen Zustand und die Betriebssicherheit zu prufen. Falls der Zustand nicht einwandfrei ist, damit es nicht benutzt werden.
Beim Einsatz des Gerätes in Gefährbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgeführdeten Räumen ist untersagt.

△GEFAHR

Verletzungsgefahr!

Das Gerät nicht ohne Schutzdach gegen herabfallende Gegenstände in Bereichen benutzen, wo die Möglichkeit besteht, dass die Bedienungsperson von herabfallenden Gegenständen getroffen werden kann.
Die Bedienperson hat das Gerät bestimmungsgemäß zu verwenden. Sie hat die örtlichen Gegebenheiten zu berücksichtigten und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten.
Es müssen grundsatzlich die Vorschriftsmaßnahmen, Regel und Verordnungen beachtet werden, die für Kraftfahrzeuge gelten.
Vor Arbeitsbeginn muss sich die Bedi- enperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und Funktionieren.
Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
Auf eng anliegende Bekleidung der Bedienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden.
Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausreichende Sicht achten!
Das Gerät niemals unbeaufsichtigt las- ten, solange das Gerät eingeschaltet ist. Die Bedienperson darf das Gerät erst verlassen, wenn der Schlüssel (Intelligent Key) abbezogen und das Gerät gegen unbeabsichtigte Bewegungen gesichert ist.
Um unbefugtes Benutz den Gerates zu verhindem, Schlüssel abziehen.

Das Gerätarf nur von Personen be-nutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedieren nachgewiesen haben und ausdrücklich mit der Benutzung be-auftragt sind.
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufschnitt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Sicherheitshinweise zum Fahrbetrieb

△GEFAHR

Unfallgefahr, Verletzungsgefahr!

Die Fahrgeschwindigkeit muss den jeweiligen Verhältnissen angepasst werden.
Kippgefahr bei zu groBen Steigungen.
In Fahrrichtung nur Steigungen bis zu 18% befahren.
Kippgefahr bei instabilem Untergrund.
Das Gerät ausschließlich auf befestigtem Untergrund bewegen.
Kippgefahr bei zu großer seitlicher Neigung.
Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren.

Geräte mit Verbrennungsmotor

△Gefahr

Verletzungsgefahr!

Die Abgasöffnung darf nicht verschlosen werden.
Nicht über die Abgasöffnung beugen oder hinfassen (Verbrennungsgefahr).
Antriebsmotor nicht berühren oder an-fassen (Verbrennungsgefahr).
Abgase sind gifting und gesundheits-schädlich, sie dürfen nicht eingeatmet werden.
Der Motor benötigt ca. 3 - 4 Sekunden Nachlauf nach dem Abstellen. In dieser Zeitspanne unbedingt vom Antriebsbereich fernhalten.

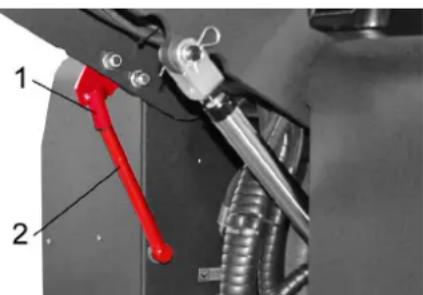

Geräte mit Hochentleerung

△GEFAHR

Verletzungsgefahr!

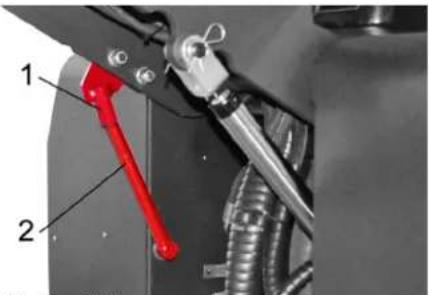

Bei Arbeitsen an der Hochentleerung, den Kehrgutbehälter ganz anheben und sichern.

Geräte mit Fahrenschutzdach

HINWEIS

Das Fahrerschutzdach (optional) bietet Schutz gegen großere herabfallende Teile. Sie bieten aber keinen Überrollschutz!

Sicherheitshinweise zum Transport des Gerätes

Gewicht des Gerätes beim Transport beachten.
Zum Transport des Gerätes, Batterie abklemmen und das Gerät sicher be-festigen.

Sicherheitshinweise zu Pflege und Wartung

Vor dem Reinigen und Warten des Gerätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Schlüssel abzuziehen.
BeiArbeiten an der elektrischen Anlage ist die Batterie abzuklemmen.
Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).
Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für diese Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden.
Sicherheitsüberprüfung nach den ortlich geltenden Vorschriften für ortsveränderliche gewerblich genutzte Geräte beachten.
Arbeitsen am Gerät immer mit geeigneten Handschuhen durchführren.

Funktion

Die Kehrmschine arbeitet nach dem Kehrschaufelprinzip.

Die rotierende Kehralze befindert den Schmutz direkt in den Kehrgutbehälter.
- Der Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befindert den Schmutz in die Bahn der Kehrwalze.
- Der Feinstaub wird über den Staubfilter durch das Sauggeblase abgesaagt.

Abladehinweise

GEFAHR

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Verladen beachten!
Keinen Gabelstapler verwenden, das Gerät kann damit beschädigt werden.

Leergewicht (ohne Anbausätze) 1394kg^* * Sind Anbausätze montiert liegt das Gewicht entsprechend hoher.

Beim Verladen des Gerätes ist eine geeignete Rampe oder ein Kran zu verwenden!
Bei der Verwendung einer Rampe be-
achten: Bodenfreiheit 70mm.

Bedien- und Funktionselemente

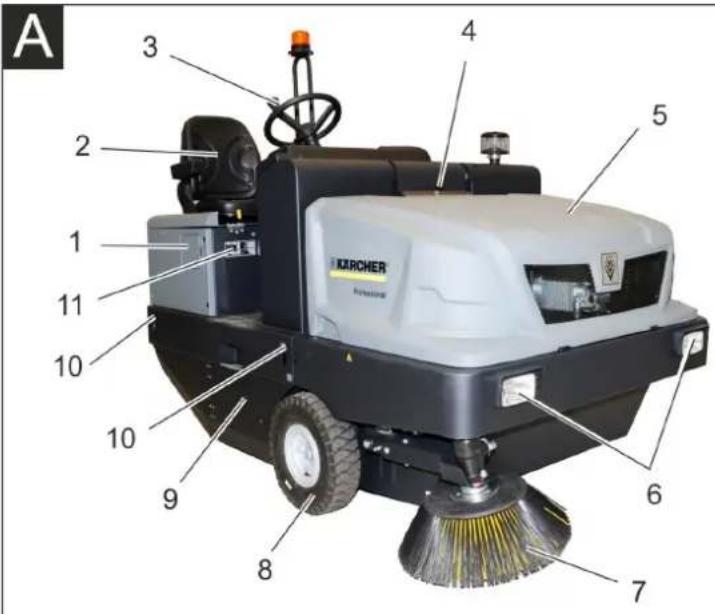

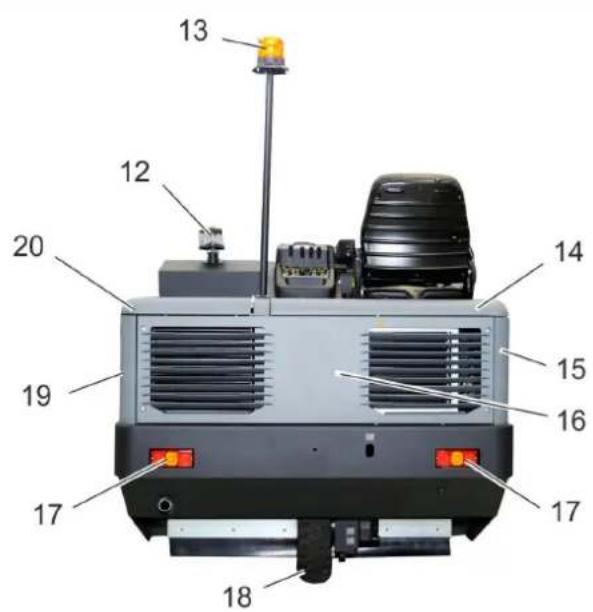

Abbildung Kehrmschine

Abbildung A

1Tankdeckel
2 Sitz (mit Sitzkontaktschalter)
3 Lenkrad
4 Verriegelung Geräthaube
5 Geräthaube
6 Arbeitsbeleuchting vorne (Option)
7 Seitenbesen, rechts
8 Vorderrad
9 Kehrwalze
10 Festzurrpunkt (4x)
11 Typenschild
12 Fliehkraftabscheider
13 Rundumwarleuche
14 Gerätehaube rechts
15 Abdeckung, rechts
16 Heckverkleidung
17 Arbeitsbeleuchting hinten (Option)
18 Hinterrad
19 Abdeckung, links
20 Haube links (Motorhaube)

Optionale Ausstattung

Fahrerschutzdach 2.851-686.0

Arbeitsbeleuchtung 2.852-082.0

Seitenbesen, links 2.851-274.0

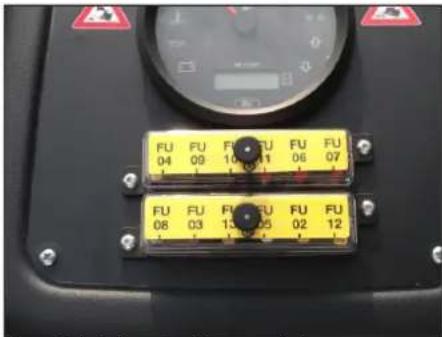

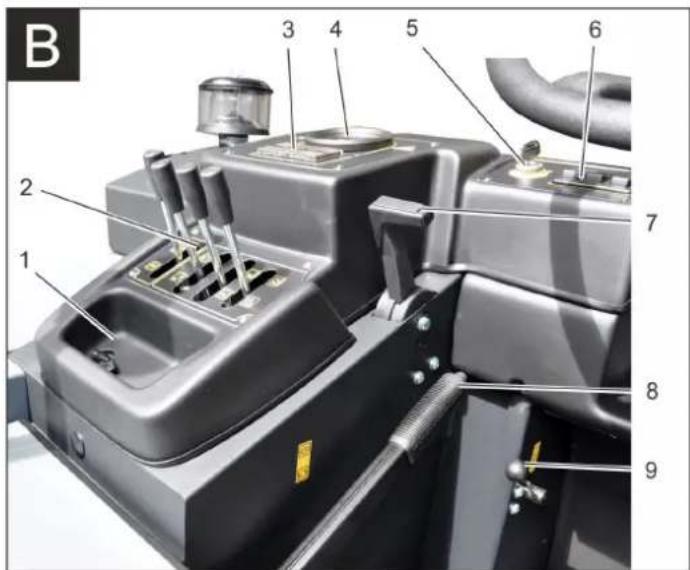

Bedienfeld

Abbildung 3

1 Ablage
2 Bedienhebel

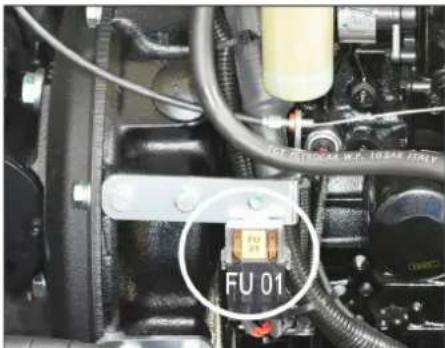

3 Sicherungen
4 Kontrollleuchten und Display
5 Zündschloss
6 Funktionstaten
7 Motordrehzahlverstellung
Gashebel
8 Feststellbremse
9 Geblasehebel

Pedale

Abbildung

1 Bremspedal
2 Fahrpedal Vor-/Rückwarts

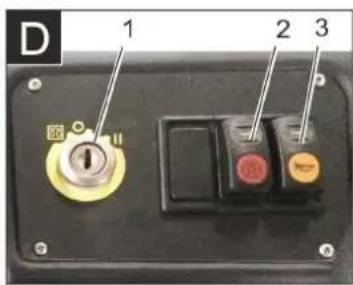

Zündschloss/Funktionstaten

Abbildung D

1 Zündschlüssel

Gluhwendelsymbol:Vorgliuhen

Stellung 0: Motor ausschalten

Stellung 1: Zündung ein

Stellung 2: Motor starten

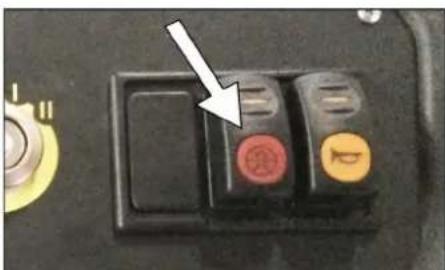

2 Filterabreinigung
3 Hupe

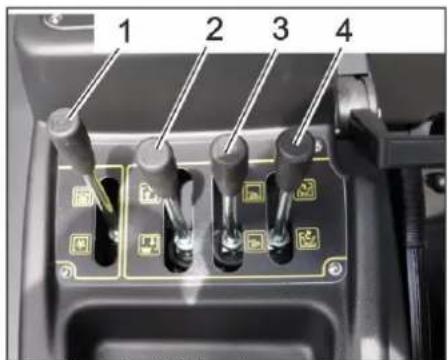

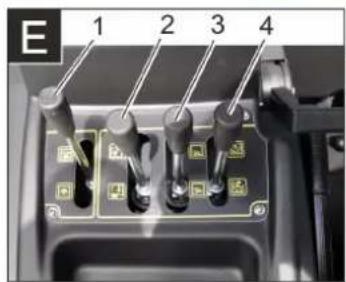

Bedienhebel

Abbildung

1 Bedienhebel Kehrwalze
2 Bedienhebel Kehrgutbehälter
3 Bedienhebel Seitenbesen
4 Bedienhebel Behalterklappe

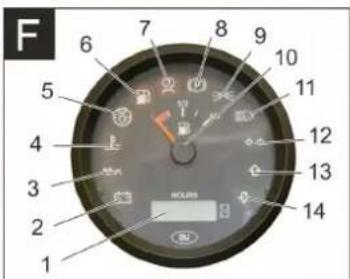

Kontrollleuchten und Display

Abbildung

1 Betriebsstundenzahler
2 Ladewarnleuche
3 Oldruckwarnleuche
4 Kuhlwassertemperaturwarnleuche
5 Motoransaugluft
6 Warnleuche Kraftstoffreserve
7 Vorgluhkontrollleuchte
8 Kontrolleuche (nicht angeschlossen)
9 Kontrollleuchte Standlicht/Abblendlicht (Option)
10 Tankanzeige
11 Ohne Funktion, leuchtet nur beim Starten des Motors (Selbsttest)
12 Ohne Funktion
13 Ohne Funktion
14 Ohne Funktion

Vor Inbetriebnahme

Feststellbremse arretieren/losen

Feststellbremse losen, bzw Bremspedal drucken.
Feststellbremse arretieren, damit Bremspedal drucken.

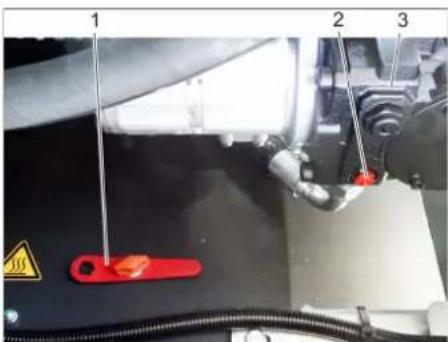

Kehrmschine ohne Eigenantrieb bewegen

1 Spezialwerkzeug
2 Schraube für Freilauf
3 Hydralikpumper
Motorabdeckung offen.
→ Schraube für Freilauf (rot) der Hydraulikpumpe um 180^ (gegen Uhrzeiger-sinn) verdrehen. Spezialwerkzeug verwenden.

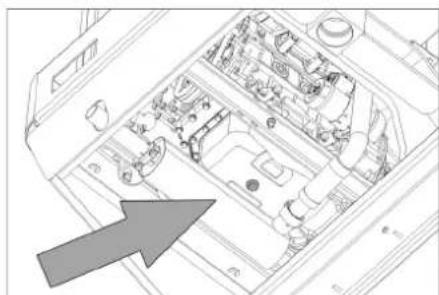

HINWEIS

Das Spezialwerkzeug (roter Schrauben-schlüssel) befindet sich in einer Halterung im Fahrzeugrahmen, besoin dem Freilauf.

VORSICHT

Kehrmaschine ohne Eigenantrieb nicht über langere Strecken und nicht schneller als 10km / h bewegen.
Freilauf der Hydraulikpumpe nach dem Verschieben der Maschine wieder im Uhrzeigersinn bis Anschlag zurückdrehen.

Kehrmschine mit Eigenantrieb bewegen

Freilauf der Hydraulikpumpe nach dem Verschieben der Maschine wieder im Uhrzeigersinn bis Anschlag zurückdrehen. Spezialwerkzeug verwenden.

Inbetriebnahme

Allgemeine Hinweise

Vor Inbetriebnahme, Betriebsanleitung des Motorenherstellers lesen und insbesondere die Sicherheitshinweise beacht.
Kehrmschine auf einer ebenen Flache abstellen.
Zündschlüssel abziehen.
Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

Täglich vor Betriebsbeginn

Füllstand des Kraftstoffanks prufen.

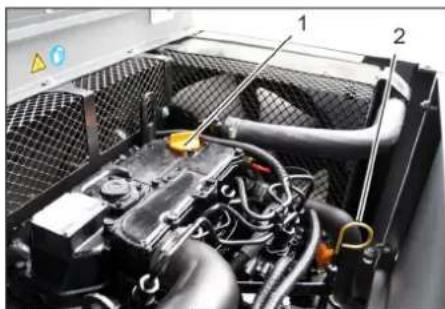

Motorolstand prufen.

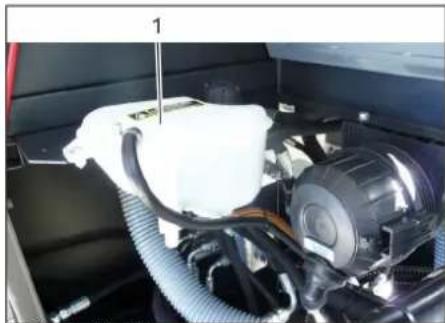

Füllstand im Kühlmittel-Ausgleichsbehälter prüfen.
Reifenluftdruck prufen.

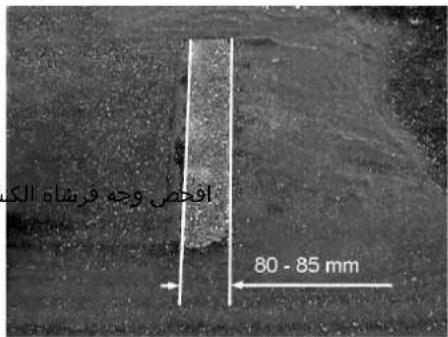

Kehrwalze und Seitenbesen auf Verschleif und eingewickelte Bander prufen.
Rader auf eingewickelte Bänder prufen.
Fliehkaftabscheider und Luftfilter prufen, bei Bedarf reinigen.
Funktion aller Bedienelemente prufen.
Gerat auf Beschädigungen untersuchen.
Staubfilter mit der Taste Filterabreinigung abreinigen.

Hinweis: Beschreibung siehe Kapitel Pflege und Wartung.

Tanken

GEFAHR

Explosionsgefahr!

Es darf nur der in der Betriebsanleitung angegebene Kraftstoff verwendet werden.
Nicht in geschlossenen Räumen tanken.
Rauchen und offenes Feuer ist verboten.
Darauf achten, dass kein Kraftstoff auf heiße Oberflächen gelamt.
Kraftstoffinhalt über Tankanzeige uberprufen.
Motor abstellen.
Tankverschluss öffnen.
Diesel-Kraftstoff tanken.
Übergelaufenen Kraftstoff abwischen und Tankverschluss schließen.

Betrieb

Fahrersitz einstellen

1 Hebel Sitzverstellung

2 Fahrersitz

Hebel Sitzverstellung nach außenziehen.
Sitz verschiben, Hebel loslassen und einrasten.
Durch Vor- und Zurückbewegen des Sitzes prufen, aber arretiert ist.

Gerät starten

Hinweis: Das Gerät ist mit einem Sitzkontaktschalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausgeschaltet.

1 Feststellbremse
2 Motordrehzahlverstellung
Auf dem Fahrersitz Platznehmen.
Feststellbremse arretieren.
Motordrehzahlverstellung 1/3 nach vorne schieren.

Vorlähen

Zündschlüssel in das Zündschloss stecken.
Zündschlüssel auf Stellung „Glühwendel" drehen.
Vorglühlampe leuchtet.

Motor starten

Zum Starten des Motors muss das Bremspedal gedrückt werden.
Wenn Vorgluhlampe erlischt, Zundschlussel auf Stellung II" drehen.
Ist das Gerät gestartet, Zündschlüssel loslassen.

Hinweis: Anlassen niemals länger als 10 Sekunden betätigten. Vor erneutem Betätig- den des Anlassers mindestens 10 Sekunden warten.

Gerät fahren

1 Bremspedal

2 Fahrpedal „vorwarts"
3 Fahrpedal „rückwärts"

Motordrehzahlverstellung ganz nach vorne schieben (Betriebsdrehzahl).
Bremspedal drücken und gedrückt halten.
Feststellbremse losen.

Vorwarts fahren

→ Fahrpedal „vorwärts“ langsam drücken.

Rückwarts fahren

GEFAHR

Verletzungsgefahr!

Beim Rückwartsfahren darauf keine Gefahr für Dritte bestehen, gegebenenfalls einweisen{lassen.
→ Fahrpedal „rückwärts“ langsam drücken.

Fahrverhalten

Mit dem Fahrpedal kann die Fahrgeschwindigkeit stufenlos geregt werden.
Ruckartiges Betätigen des Pedals vermeiden, da die Hydraulikanlage Schadennehmen kann.
Bei Leistungsabfall an Steigungen das Fahrpedal möglich zurücknehmen.

Bremsen

Fahrpedal loslassen, das Gerat bremst selbstätig und bleibt stehen.

Hinweis: Die Bremswirkung kann durch Drucken des Bremspedals untersutzt werden.

Hindernisse überfahren

Feststehende Hindernisse bis 70 mm überfahren:

Langsam und vorsichtig vorwärts über-fahren.
Feststehende Hindernisse über 70 mm überfahren:
Hindernisse dürfen nur mit einer geeigneten Rampe überfahren werden.

Kehrbetrieb

VORSICHT

Keine Packbänder, Drahte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen.

Hinweis: Um ein optimales Reinigungsergebnis zu erzielen, sollte die Fahrgeschwindigkeit den Gegebenheiten angepasst werden.

Hinweis: Wahrend des Betriebs sollte der Staubfilter in regelmäßigen Abständen abgereinigt werden.

Hinweis: Bei vernehrtem Arbeiten im Feinstaubbereich muss der Filter öfter abgereinigt werden.

Bedienhebel

1 Bedienhebel Kehrwalze
2 Bedienhebel Kehrgutbehälter
3 Bedienhebel Seitenbesen
4 Bedienhebel Behalterklappe

Bedienhebel Kehrwalze

Bedienhebel Kehralze (1) nach vorne: Kehralze senkt sich.
Bedienhebel Kehralze (1) nach hinten: Kehralzeheitschlag.

Bedienhebel Kehrgutbehalter

Bedienhebel Kehrgutbehalter (2) nach vorne: Kehrgutbehalter senkt sich.
Bedienhebel Kehrgutbehälter (2) nach hinten: Kehrgutbehälter hebtsich.

Bedienhebel Seitenbesen

Bedienhebel Seitenbesen (3) nach vorne: Seitenbesen senkt sich.
Bedienhebel Seitenbesen (3) nach hinten: Seitenbesen liegt sich.

Bedienhebel Behalterklappe

Bedienhebel Behalterklappe (4) nach vorne: Behalterklappe vom Kehrgutbehälter öffnet sich.
Bedienhebel Behalterklappe (4) nach hinten: Behalterklappe vom Kehrgutbehälter schließt sich.

Trockenen Boden kehren

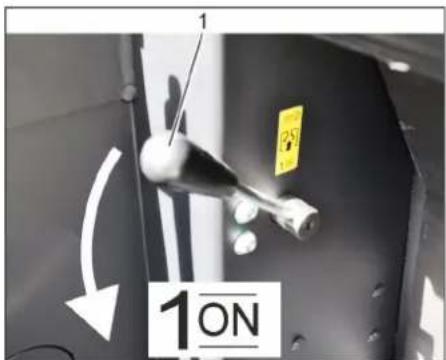

1 Gebleiasehebel ein/aus

Gebläse einschalten.
Bei Flächenreinigung: Bedienhebel Kehrwalze (1) nach vorne: Kehrwalze sentk sich.
Bedienhebel Behalterklappe (4) nach vorne: Behalterklappe öffnet sich.
Bei Reinigung von Seitenrändern: Bedienhebel Seitenbesen (3) nach vorne: Seitenbesen sentk sich.

Feuchten oder nassen Boden kehren

Gebäse ausschalten.
Bei Flächenreinigung: Bedienhebel Kehrwalze (1) nach vorne: Kehrwalze senkt sich.
Bedienhebel Behalterklappe (4) nach vorne: Behalterklappe öffnet sich.
Bei Reinigung von Seitenrändern: Bedienhebel Seitenbesen (3) nach vorne: Seitenbesen sentk sich.

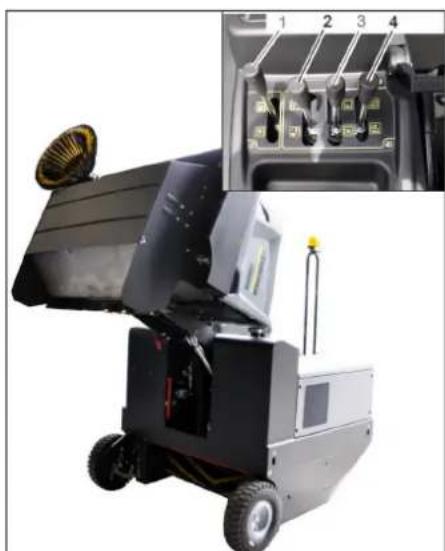

Kehrgutbehälter entleeren

△GEFAHR

Verletzungsgefahr!

Wahlend des Entleerungsvorganges)dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehalt- ters aufhalten.

△GEFAHR

Quetschgefahr!

Niemals in das Gestange der Entleerungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten.

△GEFAHR

Kippgefahr!

Gerat während des Entleerungsvorgangs auf einer ebenen Fläche abstellen.

ACHTUNG

Verletzungs- und Beschädigungsgefahr!
Abspritzende Steine durch drehende Kehrwalze während des Entleerungsvorgangs möglich.

Kehrwalze und Seitenbesen mit Bedienhebeln anheben, dazu Bedienhebel (1 und 3) nach hinter.
Behalterklappe schlieben, dazu Bedienhebel (4) nach hinten.
Kehrgutbehälter anheiten, davon Bedienhebel Kehrgutbehälter (2) nach hinten.
Langsam an den Sammelbehälter her-anfahren.
Feststellbremse arretieren.
Behalterklappe offen, dazu Bedienhebel Behalterklappe (4) nach vorne drucken und Kehrgutbehalter entleeren.
Behalterklappe schlieben, dazu Bedienhebel Behalterklappe (4) nach hinten ziehen bis in Endstellung eingekippt ist.
Feststellbremse losen.
Langsam vom Sammelbehälter weg-fahren.
Kehrgutbehälter absenken in Endstellung, dazu Bedienhebel Kehrgutbehälter (2) nach vorne

Gerä ausschalten

Kehrwalze und Seitenbesen mit Bedienhebeln anheben, dazu Bedienhebel (1 und 3) nach hinter.
Behalterklappe schlieben, dazu Bedienhebel (4) nach hinter.
Motordrehzahlverstellung ganz nach hintenziehen.
Bremspedal drucken und gedrückt halten.
Feststellbremse arretieren.
Zündschlüssel auf "0" drehen und Schlüssel abziehen.

Transport

△GEFAHR

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport beachten.
Zündschlüssel auf "0" drehen und Schlüssel abziehen.
Feststellbremse arretieren.
Gerat an den Festzurrpunktten (4x) mit Spanngurten, Seilen oder Ketten sichern.
Gerat an den Rädern mit Keilen sichern.
Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△GEFAHR

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei der Lagerung beachten.

Stilllegung

Wenn die Kehrmschine über langere Zeit nicht genutzt wird, folgende Punkte beachten:

Kehrmschine auf einer ebenen Flache abstellen.
Kehrwalze und Seitenbesen anheiten, um die Borsten nicht zu beschädigen.
→ Behalterklappe schlieben.
Zündschlüssel auf "0" drehen und Schlüssel abziehen.
Feststellbremse arretieren.
Kehrmschine gegen Wegrollen sichern.
Motoröl wechseln.
Bei Frosterwartung Kuhlwasser ablassen oder prufen, ob genugend Frostschutzmittel enthalten ist.
Kehrmschine innen und auBen reini- gen.
Batterie abklemmen.
Batterie laden und im Abstand von ca. 2 Monaten nachlagen.
Batterie abdecken und gegen Kurzschluss schützen.

Pflege und Wartung

Allgemeine Hinweise

VORSICHT

Beschädigungsgefahr!

Den Staubfilter nicht auswahlen.
Instandsetzungen dürfen nur durch zugelassene Kundendienststellen oder durch Fachkräfte für diese Gebiet, welche mit allen relevanten Sicherheitsvorschriften vertraut sind, durchgeführrt werden.
Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheitsüberprüfung nach VDE 0701.
Kehrmschine auf einer ebenen Flache abstellen.
Zündschlüssel auf "0" drehen und Schlüssel abziehen.
Feststellbremse arretieren.

Reinigung

VORSICHT

Beschädigungsgefahr!

Die Reinigung des Gerätes darft nicht mit Schlauch- oder Hochdruckwasserstrahl erfolgen (Gefahr von Kurzschlüssen oder anderer Schäden).

Innenreinigung des Gerätes

△GEFAHR

Verletzungsgefahr!

Staubschutzmaske und Schutzbrille tragen.
Gerat mit einem Lappen reinigen.
Gerat mit Druckluft ausblasen.

Außenreinigung des Gerätes

Gerät mit einem feuchten, in milder Waschlage getränktem Lappen reinigen.

Hinweis: Keine aggressiven Reinigungsmittel verwenden.

Wartungsintervalle

Hinweis: Der Betriebsstundenzahler gibt den Zeitpunkt der Wartungsintervalle an.

Wartung durch den Kunden

Hinweis: Alle Service- und Wartungsarbeiten bei Wartung durch den Kunden, mussen von einer qualifizierten Fachkraft ausgeführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden.

Wartung tätiglich:

Füllstand des Kraftstofftanks prufen.
Motorolstand prufen.
Füllstand im Kühlmittel-Ausgleichsbehälter prüfen.
Reifenluftdruck prufen.
Kehrwalze und Seitenbesen auf Verschleib und eingewickelte Bänder prufen.
Kraftstofffilter prufen.
Fliehkraftabscheider und Luftfilter pru-fen, bei Bedarf reinigen.
Funktion aller Bedienelemente prufen.
Gerat auf Beschädigungen untersuchen.

Wartung wochentlich:

Wasserkuhler reinigen.
→ Hydraulikolkuhler reinigen.

→ Hydraulikanlage prufen.
→ Hydraulikolstand prufen.
Bremsflüssigkeitstand prufen.
Dichtleisten auf Verschleib prufen, bei Bedarf austauschen
Behalterklappe prufen und schmieren.

Wartung alle 50 Betriebsstunden:

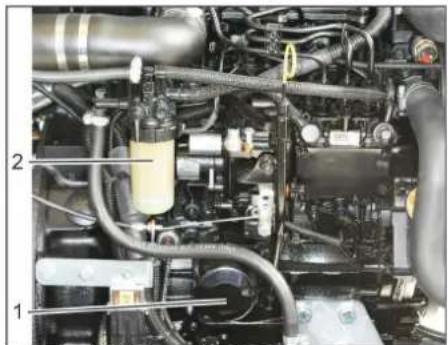

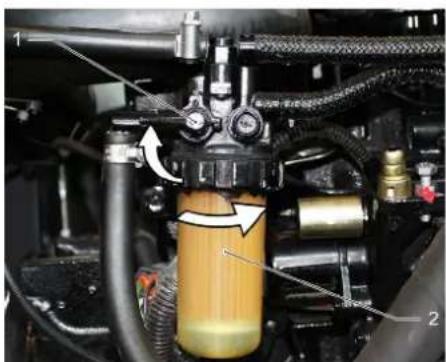

Wasser aus Wasserabscheider Diesel ablassen

Wartung nach Verschleiß:

Dichtleisten wechseln.
Seitliche Dichtungen nachstellen bzw. wechseln.

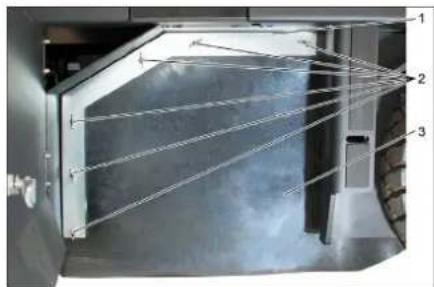

Kehrwalze wechseln.
Seitenbesen wechseln.

Hinweis: Beschreibung siehe Kapitel Wartungsarbeiten.

Wartung durch den Kundendienst

Wartung nach 50 Betriebsstunden:

Erste Wartung gemäß Inspektions-checkliste vom Kundendienst durchfahrenslen.

Wartung nach 250/500/1000/1500/2000

Betriebsstunden:

Wartung gemäß Inspektionscheckliste vom Kundendienst durchführten halten.

Hinweis: Um Garantieansprüche zu wahren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst gemäß Inspektionscheckliste durchgeführt werden.

Wartungsarbeiten

Vorbereitung:

Kehrmschine auf einer ebenen Flache abstellen.
Zündschlüssel auf "0" drehen und Schlüssel abziehen.
Feststellbremse arretieren.

Allgemeine Sicherheitshinweise

△GEFAHR

Verletzungsgefahr!
Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.

1 Halter Sicherungsstange

2 Sicherungsstange

Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

Bitte Motorenol, Heizol, Diesel und Benzin nicht in die Umwelt gelangen lessen. Bitte Bodenschützen und Altol umweltgerecht entsorgen.

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

	Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanlei-tung beachten!
	Augenschutz/TRagen!
	Kinder von Säre und Batterien fern halten!
	Explosionsgefahr!
	Feuer, Funken, offenes Licht und Rauchen verboten!
	Verätzungsgefahr!
	Erste Hilfe!
	Warnvermerk!
	Entsorgung!
	Batterie nicht in Mülltonne wer-fen!

GEFAHR

Explosionsgefahr!

Nur Batterien mit Polabdeckung benutzen. Polabdeckung im Falle eines Verlusts ersetzen.

△GEFAHR

Explosionsgefahr!

Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Explosionsgefahr.

△GEFAHR

Verletzungsgefahr!

Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hande reinigen.

△GEFAHR

Brand- und Explosionsgefahr!

Rauchen und offenes Feuer ist verbo-ten.

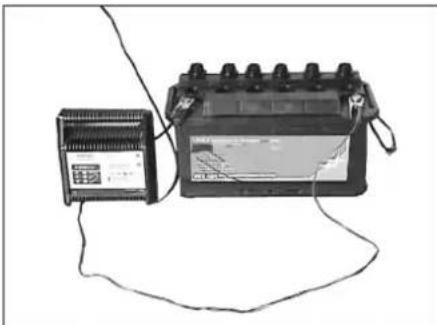

Räume in denen Batterien geladen werden, müssen gut durchluftet sein, da beim Laden hochexplosives Gas entstehen.

△GEFAHR

Verzuzungsgefahr!

Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus-beziehungsweise abspulen.
Danach unverzüglich Arzt aufsuchen.
Verunreinigte Kleidung mit Wasser auswahlen.

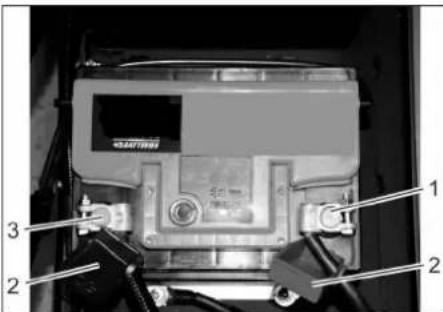

Batterie einbau und anschließen

1 Pluspol

2 Polabdeckung

3 Minuspol

Batterie in die Batteriehalterung stellen.
Halterungen am Batterieboden fest-schrauben.
Polklemme (rotes Kabel) am Pluspol (+) anschlieben.
Polklemme am Minuspol (-) anschlieBen.
Polabdeckungen anbringen.
Die Batteriepole und Polklemmen auf ausreichenden Schutz durch Polschutzfett kontrollieren.

Flüssigkeitsstand der Batterie prufen und korrigieren

VORSICHT

Beschädigungsgefahr!

Bei säuregeführten Batterien regelmäßig den Flüssigkeitstand überprüfen.
Alle Zellverschlussüsse herausdrehen.
Aus jeder Zelle mit dem Säureprüfer eine Probeziehen.
Die Säure einer voll geladenen Batterie hat bei 20^ das spezifische Gewicht von 1,28 kg/l.
Die Säure einer teilentladenen Batterie hat das spezifische Gewicht zwischen 1,00 und 1,28kg / l
In allen Zellen muss das spezifische Gewicht der Säure gleich sein.
Die Säureprobe wieder in thiselbe Zellezuckgeben.
Bei zu geringem Flüssigkeitspegel Zellen mit destilliertem Wasser bis zur Markierung auffluen.
Batterie laden.
Zellverschlüsse einschrauben.

Batterie laden

△GEFAHR

Verletzungsgefahr!

△GEFAHR

Sicherheitsvorschriften beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegerätheurstellers beachten.
Beschädigungsgefahr!
Batterie nur mit geeignetem Ladegerät laden.

Alle Zellverschlüsse herausdrehen. (nur bei wartungsarmer Batterie)
Pluspol-Leitung des Ladegerates mit dem Pluspolanschluss der Batterie verbinden.
Minuspol-Leitung des Ladegerates mit dem Minuspolanschluss der Batterie verbinden.
Netzstecker einstecken und Ladegerät einschalten.
Batterie mit möglichst keinem Ladestrom laden.
Ist die Batterie aufgeladen, Ladegerat zuerst vom Netz und dann von der Batterie trennen.
Zellverschlüsse einschrauben. (nur bei wartungsarmaier Batterie)

Batterie ausbauen

Polklemme am Minuspol (-) abklemmen.
Polklemme am Pluspol (+) abklemmen.
Halterungen am Batterieboden loseN.
Batterie aus der Batteriehalterung behmen.
Verbrauchte Batterie gemäß den geltenden Bestimmungen entsorgen.

Motorolstand prufen und Öl nachfullen

△GEFAHR

Verbrennungsgefahr!

Motor abkühlen lassen.
Prüfung des Motorolstands frühestens 5 Minuten nach Abstellen des Motors durchführren.

1 Oleinfüldeckel (Motor)
2 Olmessstab
Olmessstab herausziehen.
Olmessstab abwischen und einschieben.
Olmessstab herausziehen.
Olstand ablesen.
Olmessstab wieder einschieben.

Der Olstand muss zwischen der MINund MAX-Markierung liegen.
- Liegt der Ölstand unterhalb der "MIN"- Markierung, Motoröl nachfüllen.
-Motor nicht über "MAX"-Markierung be-fullen.
Oleinfüldeckel abschrauben.
Motorolfüllen.
Olsorte siehe Kapitel Technische Daten.
Oleinfüldeckelverschlieben.
Mindestens 5 Minute warten.
Motorolstand prufen.

Motorol und Motorolfilter wechseln VORSICHT

Verbrennungsgefahr durch heiles Moto- renoll

Motor abkühlen{lassen.
Auffangbehälter für mindestens 6 Liter Motorenöl bereitstellen.
Motor abkühlen{lassen.

Motoröl einfullen. Ölsorte und Füllmenge siehe Kapitel Technische Daten.
Oleinfulldeckelverschlieben.
Motor ca. 10 Sekunden laufen{lassen.
Motorolstand prufen.

Kraftstofffilter prufen

Kraftstofffilter auf Verschmutzung prüfen.
Kraftstofffilter und Filtergehäuse bei Bedarf reinigen, wenn notwendig Kraftstofffilter austauschen.

Kraftstofffilter austauschen

1Kraftstoffhahn

2 Kraftstofffilter
Kraftstoffhahn schlieben.
Kraftstofffilter abschrauben und austauschen.

Kondenswasser am Wasserabscheder Dieselkraftstoff ablassen

1 Kraftstoffhahn
2 Abscheidertasse
3 Wasserabschneider

Kraftstoffhahn schlieben.
Abscheidertasse abschrauben und entleeren.
Abscheidertasse anschrauben.
Kraftstoffhahn öffnen.

Hydraulikolstand prufen und Hydraulikol nachfüllen

HINWEIS

Der Kehrgutbehälter darf nicht angehoben sein.
Motorabdeckung offen.

Olablassschraube herausschrauben.
Oleinfülldeckel abschrauben.
OI ablassen.

1 Kraftstoffhahn

2 Kraftstofffilter HINWEIS

Kraftstofffilter vor dem Einbau mit Diesel fällen.

Neuen Kraftstofffilter anschrauben.
Kraftstofffilter mit einem Drehmoment von 20Nm anziehen.
Kraftstoffhahn Offnen.

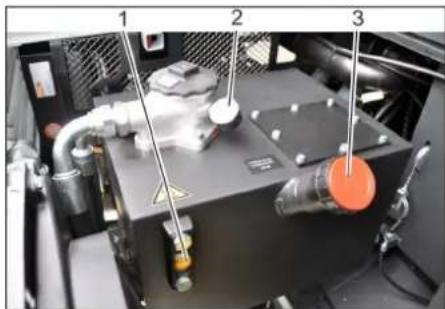

1 Schauglas
2 Manometer
3 Verschlussdeckel, Oleinfüllöffnung
→ Hydraulikolstand im Schauglas prufen.
- Der Ölstand muss zwischen der „MIN"-und „MAX"-Markierung liegen.
Liegt der Ölstand unterhalb der MIN" Markierung, Hydraulikol nachfüllen.
Verschlussdeckel der Oleinfüllöffnung abschrauben.
Einfullbereich reinigen.
Hydraulikol nachfüllen. Olsorte siehe Kapitel Technische Daten.
Verschlussdeckel der Oleinfüllöffnung aufschauben.

HINWEIS

Zeigt das Manometer einen erhöhten Hydrauliköldruck an, muss der Hydraulikölfilter vom Kärcher-Kundendienst gewechselt werden.

1 Motorfilter
2 Kraftstofffilter
Ölfilter abschrauben.
Aufnahme und Dichtflächen reinigen.
Dichtung des neuen Ölfilters vor dem Einbau mit Öl bestreichen.
Neuen Ölfilter einbauen und handfest anziehen.
Ölablassschraube inklusive neuer Dichtung einschrauben. Anzugsdrehmoment: 25 Nm

Hydraulikanlage prufen

HINWEIS

Wartung der Hydraulikanlage nur durch den Karcher-Kundendienst.

Feststellbremse arretieren.
Motor starten.
Sümttliche Hydraulikschläuche und Anschlüsse auf Dichtheit überprüfen.

Wasserkühler prufen und warten

△GEFAHR

Verbrennungs- und Verbrühungsgefahr!

Wasserkühler mindestens 20 Minuten abkühlen halten.
Kuhlwasserstand am Ausgleichsbehalter prufen (Wasserstand zwischen MIN und MAX.
Kuhlerlamellen reinigen.
Kuhlerschläuche und Anschlüsse auf Dichtheit überprüfen.
Ventilator reinigen.

Kehralze prufen

Motor starten.
Kehrgutbehälter bis Endstellung anheben.
Motor abstellen.
Feststellbremse arretieren.
Sicherungsstange für Hochentleerung einsetzen.
Bänder oder Schnüre von Kehrwalze entfern.
Sicherungsstange herausnehmen.
Motor starten.
Kehrgutbehälter bis Endstellung absenk.
Motor abstellen.

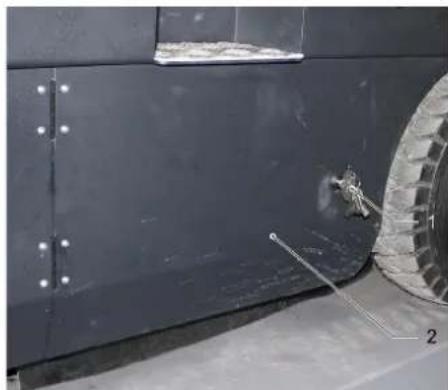

Kehralze auswechseln

1 Schlüssel
2 Seitenverkleidung
Kehrgutbehälter hochfahren und mit Sicherungsstange abstitzen.
Seitenverkleidung mit Schlüssel öffnen.

1 Haltebügel
2 Flügelmutter
3 Seitliche Dichtung

Flügelmuttern abschrauben.
Haltebügel abnehmen.
Flügelmuttern am Halteblech von seitlicher Dichtung abschrauben und Halteblech abnehmer.
Seitliche Dichtung nach außen klappen.
Befestigungsschraube Kehrwalzenaufnahme herausschrauben und Aufnahme nach außen schwenken.
Kehralze herausnehmen.

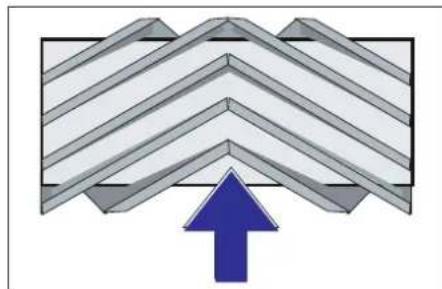

Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht)

Hinweis: Beim Einbau der neuen Kehrwalze auf die Lage des Borstensatzes achten.

Neue Kehrwalze einbauen. Die Nuten der Kehrwalze müssen auf die Nocken der gegenüberliegenden Schwinge gesteckt werden.
Hinweis: Nach dem Einbau der neuen Kehralze muss der Kehrspiegel neu eingestellt werden.

Kehrspiegel der Kehrwalze prufen und einstellen

Reifenluftdruck prufen.
Sauggebäse ausschalten.
Kehrmschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.
→ Kehrwalze mit Bedienhebel absenken und laufen halten (ca. 10 s).
Kehralwze anheiten.
Gerat ruckwarts wegfahren.
Kehrspiegel prufen.

Die Form des Kehrspiegels soll ein gleichmäßiges Rechtek von 80-85 mm Breite bilden.

Kehrspiegel einstellen

1 Feder
2 Einstellmutter
3 Gegenmutter
4 Gewindestange
Kehrspiegellage durch Verstellen der Einstellschraube einstellen.
→ Kehrspiegel prufen.

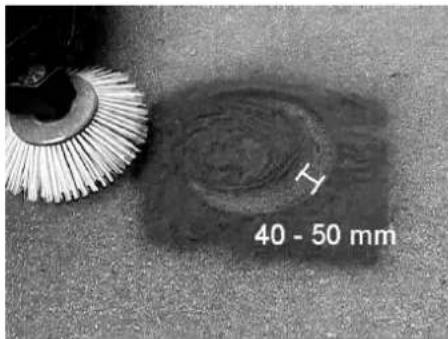

Kehrspiegel des Seitenbesens prufen und einstellen

Reifenluftdruck prufen.
Seitenbesen anheiten.
Kehrmschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist.
Seitenbesen mit Bedienhebel absenk den und ca. 10 Sekunden laufen las- zen.
Seitenbesen anheiten.
Gerat ruckwarts wegfahren.
→ Kehrspiegel prufen.

Die Breite des Kehrspiegels sollen zwischen 40-50 mm sein.

Kehrspiegel mit den zwei Einstell-schrauben korrigieren.
→ Kehrspiegel prufen.

Seitliche Dichtungen einstehen

△GEFAHR

Verletzungsgefahr!

Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen.
Reifenluftdruck prufen.
Kehrgutbehälter hochfahren und mit Sicherungsstange sichern.
Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert).

1 Halter Sicherungsstange

2 Sicherungsstange
Seitenverkleidung öffnen wie unter Kapitel „Kehrwalze wechseln" beschrieben.
6 Flügelmuttern am seitlichen Halteblech losen.
3 Muttern (SW 13) am vorderen Halteblech losen.
Seitliche Dichtung soweit nach unter drücken (Langloch) bis sie einen Abstand von 1 - 3 mm zum Boden aufweist.
Haltebleche festschrauben.
Den Vorgang auf der anderen Geräte-seite wiederholen.

Reifenluftdruck prüfen

Kehrmschine auf einer ebenen Flache abstellen.
Luftdruckprüferat am Reifenventil anschlieben.
Luftdruck prufen und bei Bedarf Druck korrigieren. Zulässiger Reifenluftdruck siehe Kapitel Technische Daten.

Staubfilter manuell abreinigen

Manuelle Filterabreinigung einschalten.

Staubfilter prufen/auswechseln

△WARNUNG

Verletzungsgefahr!

Bei Arbeiten an der Filteranlage Staubschutzmaske tragen. Sicherheitsvorschriften über den Umgang mit Feinstäuben beachten.
Staubfilter mit der Taste Filterabreinigung abreinigen.
Kehrgutbehälter entleeren.

1Verriegelung Gerätehaube

2 Gerätehaube

3 Filterabdeckung

Verriegelung öffnen, dazu Sterngriff-schraube herausdrehen.
Gerätehaube nach vorne klappen.

1 Verschluss, Filterabdeckung (2x)

2 Filterabdeckung
Verschluss Offnen.
Filterabdeckung offen.

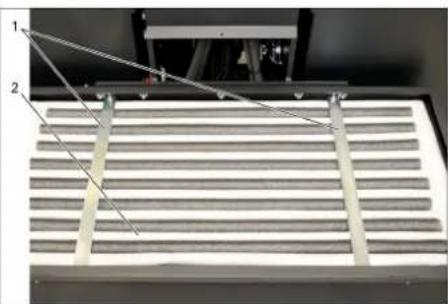

1 Querstreben

2 Staubfilter

Staubfilter prufen, bei Bedarf reinigen oder austauschen.

Hinweis

Der Austausch des Staubfiltersarf nur durch den Karcher-Kundendienst erfolgen.
Filterabdeckung aufsetzen und verri-geln.

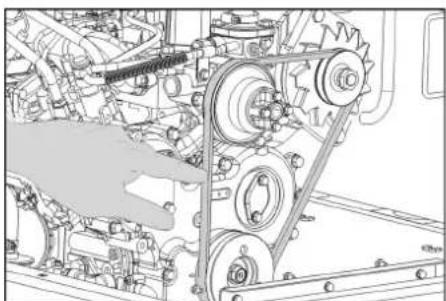

Keilriemen prufen und einstellen

Der Keilriemen muss bei einem Druck von 10 kg ca. 7-9 mm nachgeben.
Keilriemenspannung durch autorisier- ten Kundendienst einstellen halten.

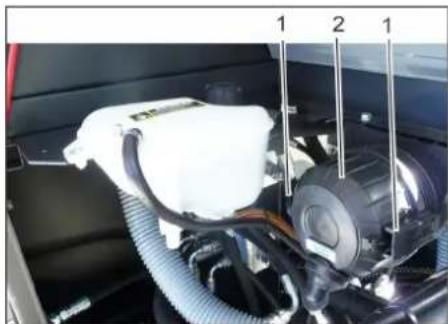

Luftfilter prufen und wechseln

1Verschluss

2 Luftfiltergehause
Luftfiltergehause abnehmen.
Luftfilterereinsatz austauschen.
Hinweis: Einbauposition mit Ausblas-öffnung nach unten (siehe Abbildung).

Fliehkaftabscheider reinigen

1 Flügelmutter

2 Fliehkrafabscheider

Flügelmutter am Fliehkraftabscheider abschrauben.
Fliehkrafabscheider reinigen.

Kuhlmittelstand prufen

1 Kuhlmittel-Ausgleichsbehalter

Füllstand bei kaltem Motor prüfen.
Füllstand im Kühlmittel-Ausgleichsbehälter prüfen.

Der richtige Kuhlmittelstand muss zwischen der oberen und der unteren Markierung liegen.

Randelmutter herausdrehen.
Deckel am Sicherungskosten offen.
Sicherungen prufen.
Defekte Sicherungen erneuern.

Hinweis: Nur Sicherungen mit gleichem Sicherungswert verwenden.

Hinweis: Die Sicherung FU 01 befindet sich im Motorraum.

FU 01 Hauptsicherung 60 A
FU 02 HupeHydraulikölkühler	20 A
FU 03 SicherheitsrelaisMultifunktionsanzeige	10 A
FU 04 Rundumwärnleuchte 5 A
FU 05 SicherheitsrelaisZeitverzögerung	25 A
FU 06 KabinenbeleuchtungScheibenwischer	10 A
FU 07 Kraftstoffpumper 10 A
FU 08 ZeitrelaisSitzkontaktschalter	3 A
FU 09 Beleuchting links 7,5 A
FU 10 Beleuchting rechts 7,5 A
FU 11 Arbeitsbeleuchtungvorne (Abblendlicht)	10 A
FU 12 Rüttlersystem 25 A
FU 13 Rückfahrssignal 5 A

Hilfe bei Störungen
Störung Behebung
Gerät{lösst sich nicht starten Auf dem Fahrersitz Platznehmen, Sitzkontaktschalter wird aktiviert
	Zum Starten des Motors muss das Bremspedal gedrück wird.
	Batterie laden oder auswechseln
	Kraftstoff tanken, Kraftstoffsystem entlüften
	Kraftstofffilter wechseln
	Kraftstoff-Leitungssystem, Anschüsse und Verbindungen prüfen und bei Bedarf instandsetzen
	Kärcher-Kundendienst benachrichtigen
Motor lauft unregelmäßige Luftfilter reineigen oder Filterpatrone auswechseln
	Kraftstoff-Leitungssystem, Anschüsse und Verbindungen prüfen und bei Bedarf instandsetzen
	Kärcher-Kundendienst benachrichtigen
Motor überhützt Kühlmitel nachfüllen
	Kühler durchspülen
	Keilriemen spannen
	Kärcher-Kundendienst benachrichtigen
Motor lauft, aber Gerät führt nur langsam oder gar nicht	Feststellbremse lösen
	Gashebel ganz nach vorne (hohe Drehzahl) stellen.
	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Pfeifendes Geräusch in der Hyd-raulik	Hydraulikflüssigkeit nachfüllen
	Kärcher-Kundendienst benachrichtigen
Bürsten drehen sich nur langsam oder gar nicht	Gashebel ganz nach vorne (hohe Drehzahl) stellen.
	Auf eingewickelte Bänder und Schnüre prüfen.
	Kärcher-Kundendienst benachrichtigen
Wenig oder keine Saugkraft im Bürstenbereich	Staubfilter prüfen, abreinigen oder austauschen.
	Kärcher-Kundendienst benachrichtigen
Gerät staubt Seiteliche Dichtungen einstellen
	Geblase einschalten
	Staubfilter prüfen, abreinigen oder austauschen.
	Filterdichtungen auswechseln
	Behälterklappe öffnen.
	Kärcher-Kundendienst benachrichtigen
Kehreinheit{lösst Kehrgut liegen Kehrgutbehälter leeren
	Staubfilter prüfen, abreinigen oder austauschen.
	Kehralze auswechseln
	Kehrspiegel einstellen
	Dichtstreifen des Kehrgutbehälters auswechseln
	Blockierung der Kehralze beseitigen
	Behälterklappe öffnen.
	Kärcher-Kundendienst benachrichtigen
Kehrgutbehälter hebt oder sentk sich nicht	Gashebel ganz nach vorne (hohe Drehzahl) stellen.
	Kärcher-Kundendienst benachrichtigen
Behälterklappe öffnet sich nicht Kärcher-Kundendienst benachrichtigen
Betriebsstörungen mit hydraulisch bewegten Teilen	Kärcher-Kundendienst benachrichtigen

Technische Daten

		KM 150/500 R D Classic
Gerätedaten
Fahrgeschwindigkeit, vorwärts km/h 12
Fahrgeschwindigkeit, rückwärt s km/h 12
Steigfähigkeit (max.) % 18
Flächenleistung ohne Seitenbesen m	2/h 14400
Flächenleistung mit Seitenbesen m	2/h 18000
Arbeitsbrite ohne Seitenbesen mm 1200
Arbeitsbrite mit Seitenbesen mm 1500
Schutzart tropfwassergeschützt -- IPX 3
Einsatzdauer bei vollem Tank h 6,5
Motor
Typ -- YANMAR 3TNV76A
Bauart -- 3-Zylinder-Viertakt-Dieselmotor
CO2 Emission gemäß Messverfahren der EU-Verordnung 2016/1628 (Stufe V)	g/kWh	932,0
Kühlart	-- Wasserkühnung
Drehrichtung	-- gegen den	Uhrzeigersinn
Bohrung	mm 70
Hub	mm 82
Hubraum	cm3	1116
Ölmenge	I	3,5
Betriebsdrehzahl	1/min	2500
Maximale Drehzahl	1/min	2500
Leerlaufdrehzahl	1/min	1300
Leistung max.	kW/PS	15,8 / 21,5
Höchstdrehmoment bei 2400-2900 1/min	Nm	84,1
Ölfilter	-- Filterpatrone
Ansaugluftfilter	-- Innenfilterpatrone, Außenfilterpatrone
Kraftstofffilter	-- Filterpatrone
Elektrische Anlage
Batterie	V, Ah	12, 62
Generator, Drehstrom	V, A	12, 55
Anlasser	-- Elektrostarter
Hydraulische Anlage
Ölmenge in der kompletten Hydraulikanlage	I	35
Ölmenge im Hydrauliktank	I	28
Ölsorten
Motor (über 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 bis 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (unter 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulik	-- HV 46
Kehrgutbehälter
Max. Entladehöhe	mm 1470
Volumen des Kehrgutbehälters	I	500
Kehrwalze
Kehrwalzen-Durchmesser	mm 380
Kehrwalzen-Breite	mm 1200
Drehzahl	1/min	360
Kehrspiegel	mm 80
Seitenbesen
Seitenbesen-Durchmesser	mm 600
Drehzahl (stufenlos)	1/min	0 - 54
Bereitung
Größe vorne	-- 5.00-8 10PR
Größe hinten -- 4.00-8 8PR
Bremse
Vorderräder -- mechanisch
Hinterrad -- hydrostatisch
Filter- und Saugsystem
Bauart -- Taschenfilter
Drehzahl 1/min 2900
Filterfläche Feinstaubfilter m	2	7
Nennunterdruck Saugsystem mbar 18,5
Nennvolumenstrom Saugsystem m	3/h 1650
Rüttlersystem -- Elektromotor
Umgebungsbedingungen
Temperatur °C -5 bis +40
Luftfeuchtigkeit, nicht betauend	%	0 - 90
Ermittelte Werte gemäß EN 60335-2-72
Geräuschemission
Schalldruckpegel LpA	dB(A)	80
Unsicherheit KpA	dB(A)	3
Schalleistungspegel LwA + Unsicherheit KwA	dB(A)	102
Gerätevibrationen
Hand-Arm Vibrationswert	m/s2	1,3
Sitz	m/s2	1,2
Unsicherheit K	m/s2	0,2
Maße und Gewichte
Länge x Breite x Höhe	mm	2442x1570x1640
Wenderadius rechts	mm	1515
Wenderadius links	mm	1600
Leergewicht	kg	1394
Zulässiges Gesamtgewicht	kg	2240
Zulässige Achstast vorne	kg	1408
Zulässige Achstast hinter	kg	832
Inhalt Kraftstofftank, Diesel	l	26
Technische Änderungen vorbehalten!

EU-Konformitätserklarung

Hiermit erklaren wir, dass die nachfolgenden bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlagigen grundlegenden Sicherheits-und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Kehrsaugmaschine Aufsitzgerät

Typ: 1.186-xxx

Einschlagige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Angewandte nationale Normen

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schalleistungspegel dB(A)

Gemessen: 99

Garantiert: 102

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Straße 28-40

1 Blower lever ein / aus

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Technische gegevens. 14

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

1 Blaeserhandtag til/fra

Taende blaeseren.
Ved rengoring af plane flader: Betjeningshandtag fejevalse (1) fremad: Fejevalsen sankenes.
Betjeningshandtag beholderklap (4) fremad: Beholderklappen abnes.
Ved rengoring af kanter: Betjeningshandtag sideborster (3) fremad: Sidekosten saenkes.

1500/2000 driftstimer:

Lad kundeservice gennemfrole vedigeholdelsen ith. tjeklisten.

Kontrollere kraftstofffilteret.

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Relevant EU-direktiver

Alfred-Karcher-Straße 28-40

Bild pa sopmaskin . . . . SV 4

Observera: Räkneverket für driftstimmar anger tidpunkterna für underhállsintervalen.

Underhäll av kunden

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Karcher-Straße 28-40

dotyczace pielegnaci i kon

serwacci.. PL 3

Funkcja.. PL 3

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Karcher-Straße 28-40

sega seotud ohutusnóued ET 3

Funktsoon. ET 3

Gaisaspiedena pärbaude riepas

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

Alfred-Karcher-Straße 28-40

yjbylae bao jg> jogp

jbyplaa

.09

jbi jgawal llyolgdo

aaiiiaolgall J

0jgllll lalwr g bng

<.1y
<.
< aaljg a

jlll jll l 0la

<glj pI.

0.（）

<.
←.
<.

JckwJc wssolwgeg 2gKs

85-80a0jc 1y pkaio Juaio

wSllolwjg>g

.1JbIyIc@baeae

1

2

auslo algo 3

w_0 lo 4

Registieren Sie Ihr Produkt und profitieren Sie von denen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns ihre Meinung.
