BEDIENUNGSANLEITUNG LYCOS 40740 B Set Wolf Garten

A	1x	1x	1x	1x	1x
a		b	c	d	e

DE Deutsch 8

(Original betriebsanleitung)

EN English 15

(Originale driftsanvisingen)

FISuomi 64

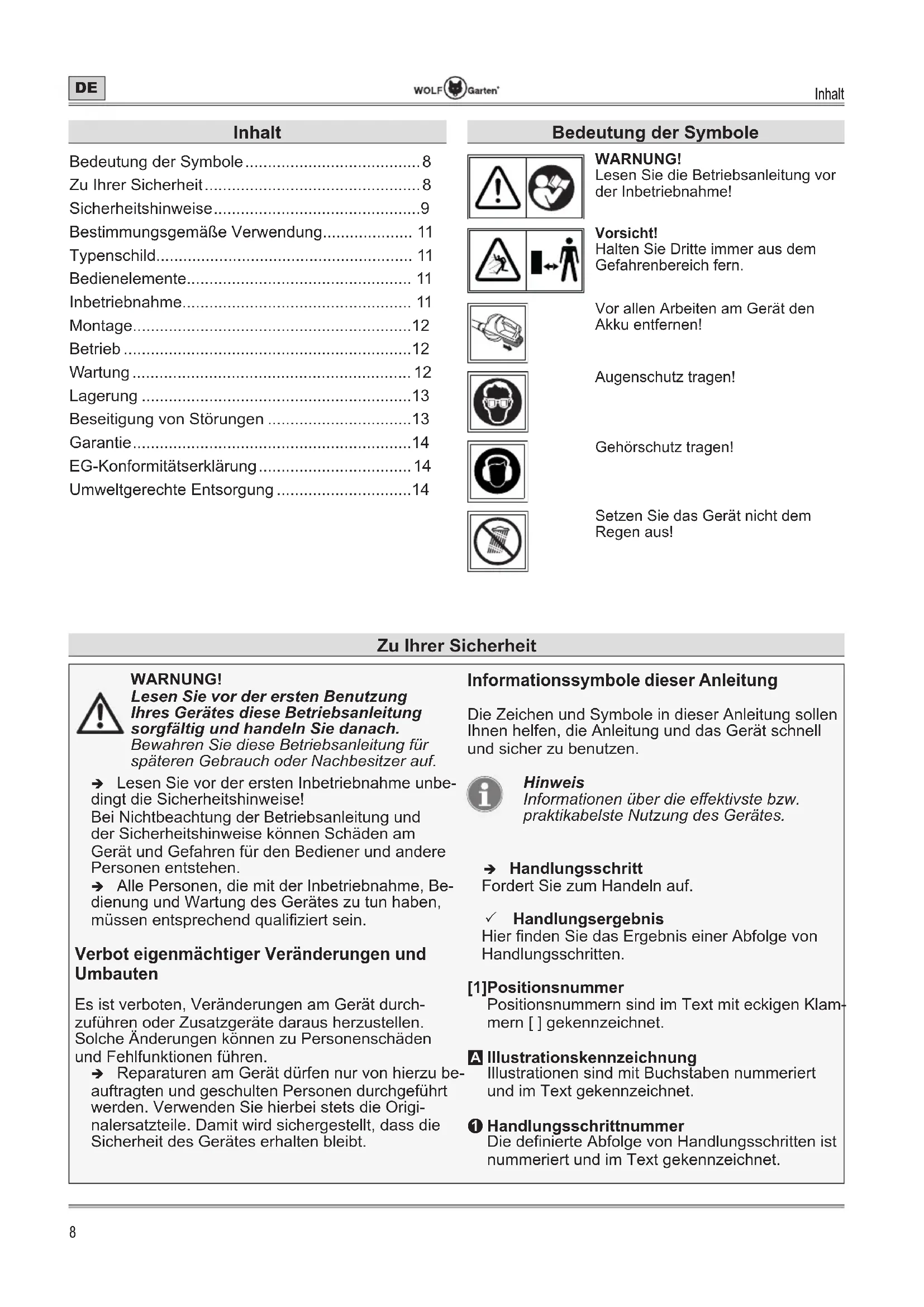

Bedeutung der Symbole. 8

Zu Ihrer Sicherheit 8

Sicherheitschinweise 9

Bestimmungsgemäß Verwendung 11

Typenschild. 11

Bedienelemente 11

Inbetriebnahme 11

Montage. 12

Betrieb 12

Wartung 12

Lagerung 13

Beseitigung von Störungen 13

Garantie. 14

EG-Konformitätserklarung 14

Umweltgerechte Entsorgung 14

Bedeutung der Symbole

WARNING!

Lesen Sie die Betriebsanleitung vor der Inbetriebnahme!

Vorsicht!

Halten Sie Dritte immer aus dem Gefahrenbereich fern.

Vor allen Arbeiten am Gerät den Akku entfernen!

Augenschutz tragen!

Gehorschutz tragen!

Setzen Sie das Gerät nicht dem Regen aus!

Zu Ihrer Sicherheit

WARNING!

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.

Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitschinweise!

Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise konnen Schaden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Verbot eigenmächtiger Veränderungen und Umbauten

Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.

Reparaturen am Gerät dürfen nur von hierzu beaufragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Informationssymbole dieser Anleitung

Die Zeichen und Symbole in dieser Anleitung sollen. Ihnen halten, die Anleitung und das Gerät schnell und sicher zu benutzen.

Hinweis

Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.

Handlungsschritt

Fordert Sie zum Handeln auf.

✓ Handlungsergebnis

HierfindensiedasErgebniseinerAbfolgevon Handlungsschritten.

[1]Positionsnummer

Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.

A Illustrationskennzeichnung

Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.

1 Handlungsschrittnummer

Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.

Sicherheitschinweise

Gefahrenstufen von Warnhinweisen

In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:

GEFAHR!

Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

WARNING!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

VORSICHT!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfälligigen Verletzungen.

Achtung!

Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.

Aufbau von Sicherheitshinweisen

GEFAHR！

Art und Quelle der Gefahr!

Folgen bei Nichtbeachtung

Maßnahme zur Gefahrenabwehr

Selbst- und Personenschutz

Aus Sicherheitsgründen)dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, den Laubblaser nicht benutzen. Ortliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Nehmen Sie den Laubbläser nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden. Achten Sie auch daraufuf, dass Kinder nicht mit dem Laubbläser speilen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Höhe sind. Halten Sie Dritte aus dem Gefahrenbereich fern.

Dieses Gerätarf nicht von Kindern und nicht von Personen mit eingeschränkten körperslichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
Reinigung und Wartungarf nicht von Kindern durchgefuhrt werden.
Tragen Sie bei Arbeiten mit oder am Laubblaser immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete personliche Schutzausrüstung (Schutzbrille, Gehorschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen.
Personen, die das Gerät bedieren, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Vor dem Einsatz

Machen Sie sich vor Arbeitsbeginn mit dem Laubblaser und seinen Funktionen sowie seinen Bedienelementen vertraut.
Benutzen Sie keinen Laubblaser, dessen Schalter defekt ist und sich nicht mehr ein-oder ausschalten lasst. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
Lesen und beachten Sie die Bedienungsanleitung des Akkus und des Ladegerates für den Akku.
Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigung und halten Sie das Gerät vor Gebrauch von einer Fachwerkstatt instandsetzen.

Beim Einsatz

Entnehmen Sie den Akku aus dem Gerät:

• wann immer Sie sich von dem Gerät entfernen.
• bevor Sie Blockierungen entfernen.
• vor Überprüfen, Reinigen oder Arbeiten am Gerät.
• nach Berühren eines Fremdkörpers, um das Gerät auf Beschädigungen zu überprüfen.
• zur sofortigen Überprüfung, wenn das Gerät beginnnt, übermöbig stark zu vibrieren.

Sicherheitshinweise

> Lassen Sie bei Arbeitsunterbrechungen den Allgemeine Sicherheitshinweise
Laubblaser nie unbeaufsichtigt und bewahren Sieihn an einem sicheren Ort auf.

Tragen Sie geeigneten Augenschutz und Gehorschutz!
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Seien Sie besonderss achtsam, wenn Sie sich an einem Hang bewegen. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
Seien Sie besonderss vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
Schalten Sie den Motor beim Transport von/ zu den einzelnen Arbeitsstellen ab.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Tastschalters am Griff).
Das Gerät nie auf Personen, Haustiere oder Fenster richten. Blasen Sie immer in eine Richtung, in der sich keine Personen oder Tiere aufhalten oder empfindliche, feste Oberflächen (z. B. Fenster, Mauern, Autos) vorhanden sind.

Nach dem Einsatz

Schalten Sie das Gerät aus, entnahmen Sie den Akku und überprüfen Sie das Gerät auf Beschädigung.
Sollten Sie Wartungs- und Reinigungsrarbeiten am Gerät durchführren, schalten Sie das Gerät aus und entnahme den Akku.
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie den Laubblaser nicht mit Wasser.
Bewahren Sie das Gerät an einem sicheren, trockenen Ort und außer Reichweite von Kindern auf.
Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern{lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.

Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie davon nur Original-Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile.itte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise und entnahmen Sie den Akku.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.
Wegen körperlicher Gefährung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Verwenden Sie den Laubblaser nur bei Tageslicht oder unter gutter künstlicher Beleuchtung. Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Laubblaser nur bei trockenen Wetterbedingungen. Halten Sieihn von Regen oder Nasse fern. Durch das Eindringen von Wasser in den Laubblaser erhoht sich das Risiko eines elektrischen Schlags.
Berühren Sie keine sich bewegenden gefährlichen Teile, bevor der Akku vom Gerät entnommen wurde und die beweglichen Teile vollständig zum Stillstand gekommen sind.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer Reinstrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Benutzen Sie das Gerät nicht bei Regen- oder Gewittergefahren.
Ersetzen Sie alle abgenutzten oderbeschädigten Hinweissschilder an dem Gerät.
Benutzen Sie nur die vom Hersteller freigegebenen Akkus und Ladegeräte. Die Bezeichnung der freigegebene Akkus/Ladegeräte können Sie der beigefugten EG-Konformitätserklärung entnehmen.

Bestimmungsgemäß Verwendung

Der Laubblaser ist ausschließlich zum Zusammenblasen von Blättern und gemäßem Schnittgut im privaten Bereich bestimmt.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Bestimmungswidrige Verwendung

Dieser Laubblaser sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.

Typenschild

Lage

Das Typenschild finden Sie am Gehäuse des Laubblasers.

Hinweis

Die Kennzeichnung besitz urkundenwert und dar nicht verändert oder unkenntlich gegacht werden.

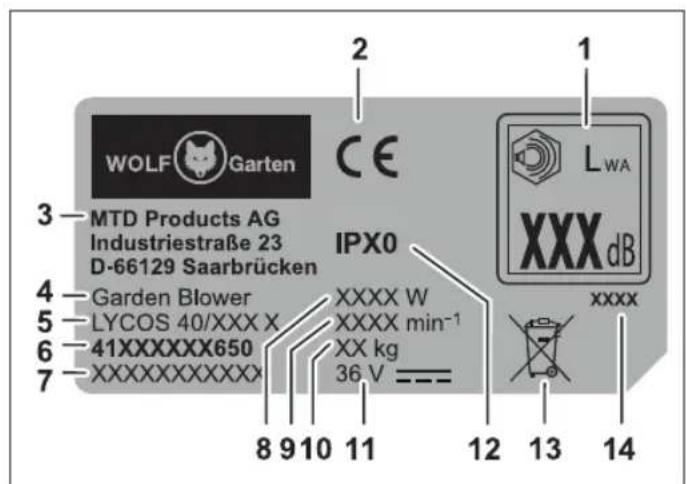

Aufbau

1 Schalleistung garantiert
2 CE-Kennzeichnung
3 Hersteller
4 Gerätegruppe
5 Modellname
6 Modellummer
7 Seriennummer
8 Leistung
9 Motordrehzahl in min
10 Gewicht
11 Nennspannung, Stromart
12 Schutzklasse/Schutzart
13 Entsorgungshinweis
14 Baujahr

Bedienelemente

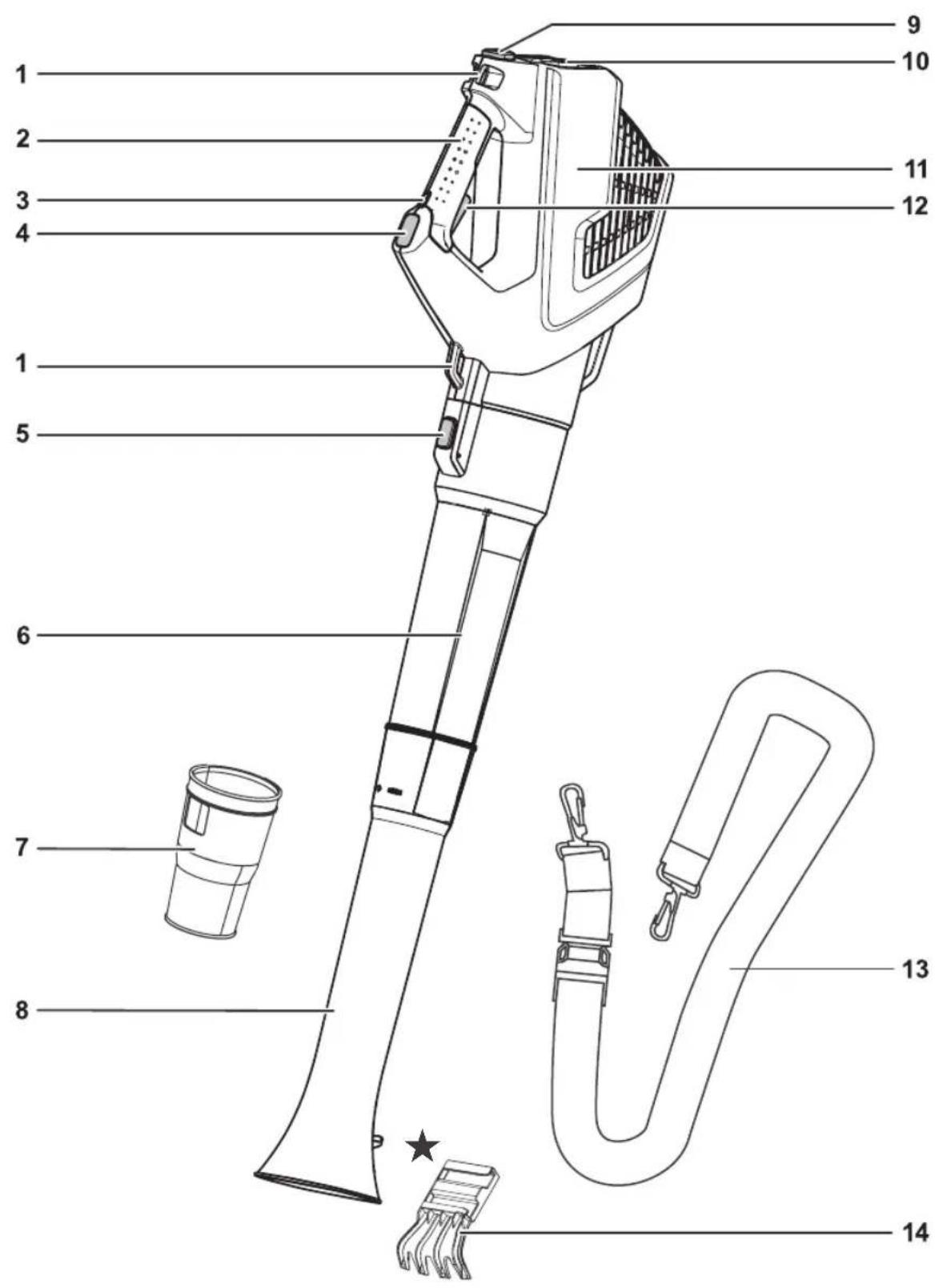

Bedienelemente I

1 Haken fur den Tragegurt
2 Handgriff
3 Einstellrad für Blasgeschwindigkeit
4 Turbo-Taste
5 Arretierknopf Blasrohr
6 Blasrohr
7 Aufsatz fur Blasrohr kurz
8 Aufsatz fur Blasrohr lang
9 Akkuentriebelung
10 Akkufach
11 Gehäuse Laubbläser
12 Ein-/Ausschalter
13 Tragegurt
14 Rechen ★

Hinweis

Die mit gekennzeichneten Bedieneleme-nte sind optional als Zubehor erhaltlich und nicht im Lieferumfang enthalten.

Inbetriebnahme

Ergänzende Dokumentationen

Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerates und die des Akkus vorliegen und Sie diese verstanden und beachtet haben.

Akku laden

WARNING!

Gefahr von Verletzungen oder Sachschäden Akku ausschließlich mit dem vom Hersteller freiigegebenem Ladegerät laden. Die Bezeichnung der freiigegebenen Ladegeräte konnen Sie der beigefugten EG-Konformitätserklarung entnehmen.

Achtung!

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.

Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.

Betriebszeiten

Beachten Sieitte regionaleVorschriften.
Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Montage

Montage ABCDE

Nehmen Sie das Gehäuse des Laubblaser in die Hand und drucken Sie den Arretierknopf 3 1.

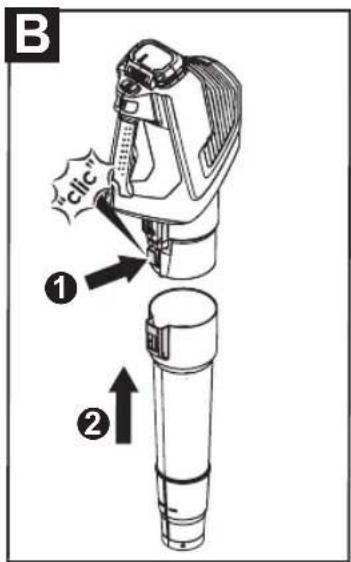

Drucken Sie den oberen Teil des BlasroA auf das Gehäuse des Laubblasers B 2.

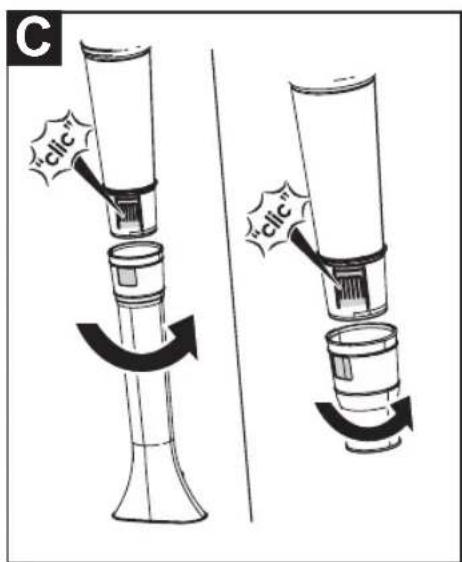

Für das Blasrohr liegt ein kurzer A b und ein langer A c Aufsatz bei. Wahlen Sie je nach Anwendung.

Drucken Sie den Aufsatz ihrer Wahl in einer Drehbewegung auf das Blasrohr auf, bis dieser einrastet C.

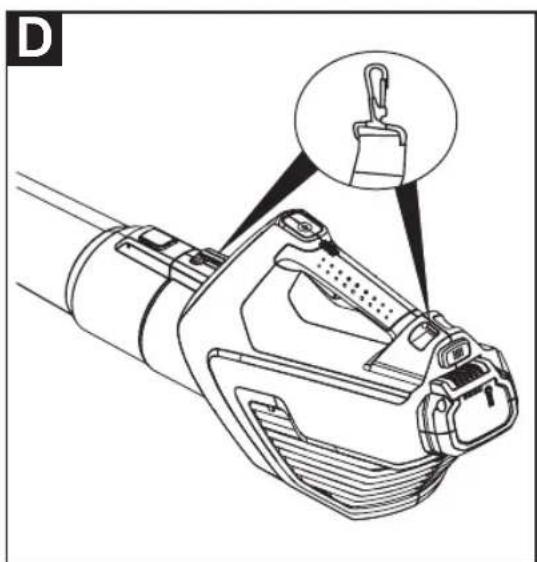

Hängen Sie den Tragea d an den beiden Haken ein D.

Hinweis

Tragen Sie das Gerät aus Sicherheitsgründen nur über eine Schulter umgehängt und nicht über den Hals.

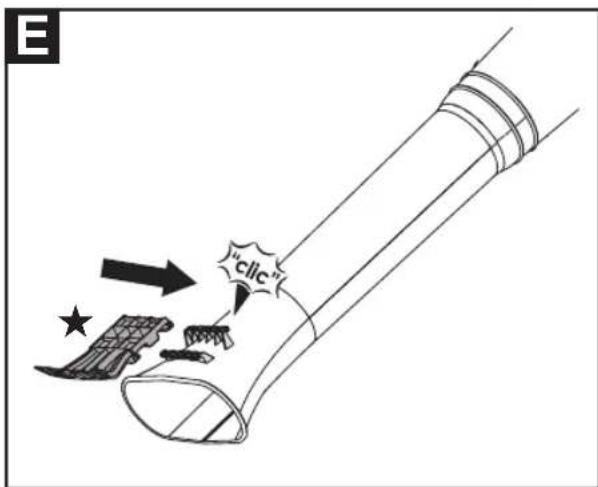

Verwenden Sie den optionalen Rechen A e, um z. B. nasse Blätter vom Boden zu losen.

Um den Rechen zu montieren, schieben Sie diesen seitlich auf die Halterung des langen Aufsatzes 3.

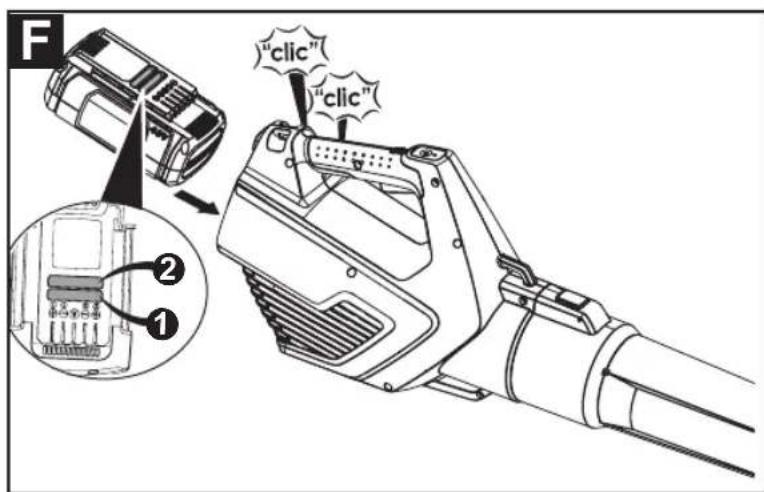

Akku einsetzen F

WARNING!

Falsche Handhabung des Akkus und des Ladegerates

Gefahr von Verletzungen und Sachschäden
Lesen und beachten Sie die Betriebsanleitung des Akkus und des Ladegerates.

Mithilfe der 2-Stufen Einrastung kann der Arbeits-bzw. Transportmodus des Akkus eingestellt werden.

Stufe 1

Akku befindet sich im Transportmodus.

Die elektrischen Kontakte sind getrennt und verhindern somit eine ungewolte Selfentladung des Akkus bei Lagerung.

Stufe 2

Akku befindet sich im Arbeitsmodus.
Die elektrischen Kontakte sind verbunden und das Gerät ist betriebsbereit.

Betrieb

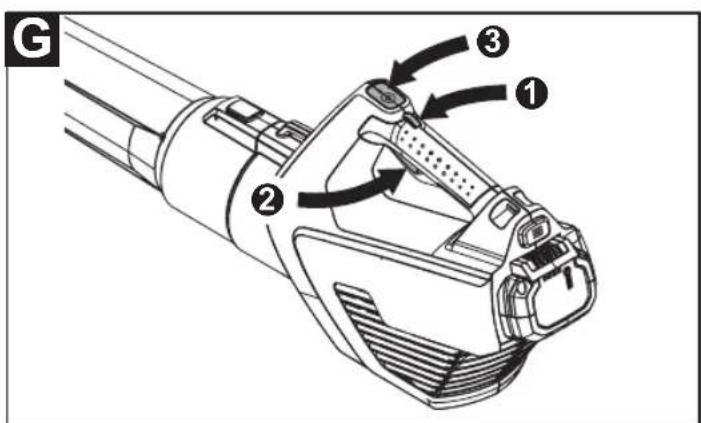

Gerä einschalten

Am stufenlosen Einstellrad kann die Stärke der Blasgeschwindigkeit eingestellt werden.

Stellen Sie die gewünschte Blasgeschwindigkeit am Einstellrad (1 - 5) ein ①.
→ Drucken Sie den Ein-/Ausscha
Das Gerat ist in Betrieb.

Turbo-Modus

Der Laubblaser verfügbar über einen zusätzlichen Turbo-Modus für besonderss starke Blasgeschwindigkeiten.

Drucken Sie die Turbo-Taste, um die Funktion ein-/ auszuschalten ③.

Mit dem Gerät arbeiten

Halten Sie das Gerät mit einer Hand am Handgriff, so dass der Daumen den Handgriff umschließt.
Richten Sie das Blasrohr auf den Boden.
Gehen Sie langsam und kontrolliert vorwärts.

Hinweis

Für leichtes Material eine reduzierte und für schweres Material eine höhere Drehzahl verwenden. Die Verstellung der Blasgeschwindigkeit bzw. das Ein-/ Ausschalten der Turbofungtion kann bei laufendem Gerät durchgeführt werden.

Gerätausschalten

Um das Gerät auszuschalten, 参数 Sie den Ein-/Ausschalter [12] los.

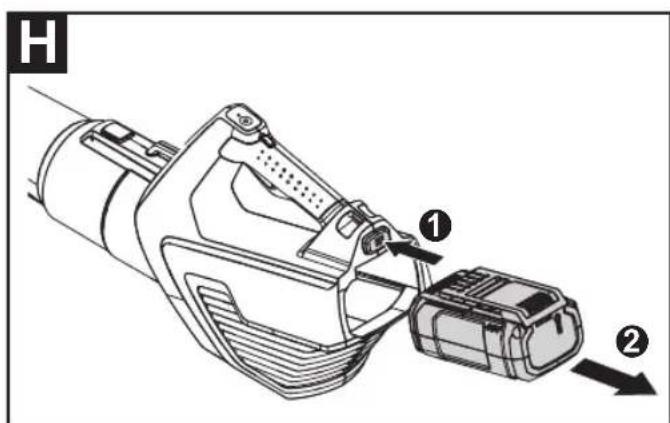

Akku entnehmen H

→ Drücken Sie die Akkuentriegelg
Entnehmen Sie den Aktu

Wartung

WARNING!

Gefahr von Verletzungen oder Sachschäden durch sich bewegende Teile.

Vor allen Arbeitsen am Gerät den Akku entnahmen.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführten halten.

Reinigung

Halten Sie die Lüftungsschlitze sauber und staubfrei.
Gehäuse nur mit einem feuchten Lappen abwischen.

Achtung!

Reinigen Sie das Gerät nicht mit Wasser.

Halten Sie den Laubblaser und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produktken, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Laubblasers beschädigen, angeifen oder zerstoren können.
Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Laubblasers wirken können. Lagern Sie ihren Laubblaser davon nicht in der Höhe dieser Stoffe.

Lagerung

Führren Sie nach jeder Saison eine gründliche Reinigung an Ihr dem Gerät durch.
Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
Lagern Sie den Akku und den Laubblaser getrennt voneinander.
Lagern Sie den Akku an einem kühlen und trockenen Ort. Empfohlenene Lagertemperatur ca. 0 - 23 °C.

Beseitigung von Störungen

WARNING!

Gefahr von Verletzungen oder Sachschäden

Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.

Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entnehmen Sie den Akku.

Problem Moggliche Ursache Abhilfe

Das Gerät schaltet ab.	Der Akku ist zu bereits. Lassen Sie den Akku abkühlen.
	Der Akku ist entladen. Laden Sie den Akku auf.
	Temperatur des Gerätes (Elektronik) ist zu hoch. Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze und den Luftinlass.
	Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
Das Gerätlässt sich nicht einschalten.	Der Akku ist entladen. Laden Sie den Akku auf.
	Überspannungsauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
	Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
	Temperatur des Akkus zu hoch oder zu niedrig. Lassen Sie den Akku abkühlen bzw. aufwärmen.
	Der Akku ist defekt. Tauschen Sie den Akku aus.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkauf oder die nachstgelegene Niederlassung.

EG-Konformitätserklärung

Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklarung, die ein Bestandteil dieser Betriebsanleitung ist.

Umweltgerechte Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Akkus/Batterien:

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/ Batterien sollen gesammelt, recy-celt oder auf umweltfreundliche Weise entsorgt werden.

Elektrowerkzeuge (ohne Akkus/Batterien):

Werfen Sie das Elektrowerkzeug nicht in den Hausmull! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.

Contents

WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft
WOLF-Garten is a trademark of MTD Products Aktiengesellschaft

Industriestraße 23·66129 Saarbrücken·Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com·[e-mail]

769-22599

f www.WOLF-Garten.com
