BEDIENUNGSANLEITUNG 72V LiION Power 24B Wolf Garten

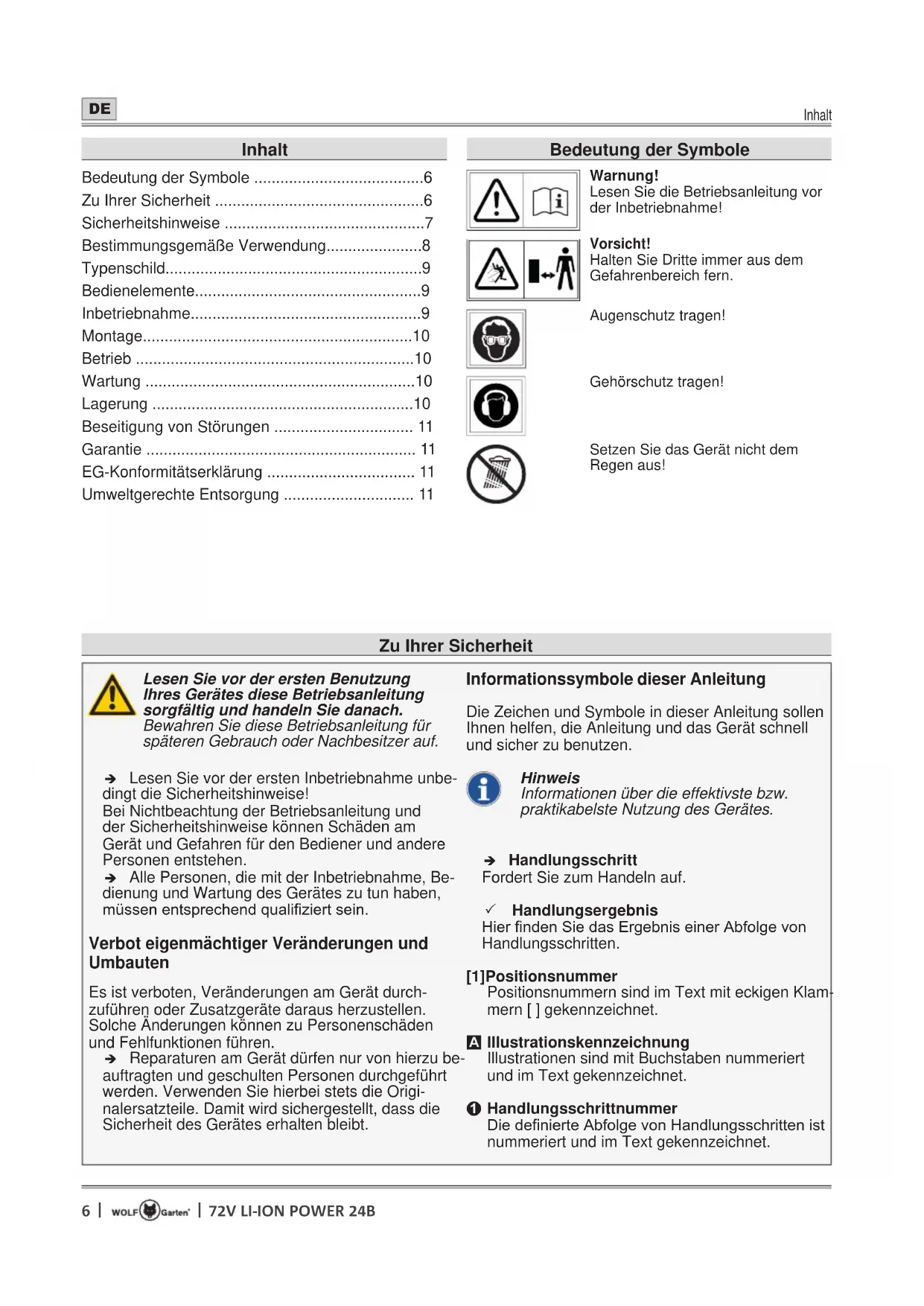

Bedeutung der Symbole 6

Zu Ihrer Sicherheit 6

Sicherheitshinweise 7

Bestimmungsgemäß Verwendung. 8

Typenschild. 9

Bedienelemente 9

Inbetriebnahme 9

Montage. 10

Betrieb 10

Wartung 10

Lagerung 10

Beseitigung von Störungen 11

Garantie 17

EG-Konformitatserklarung 11

Umweltgerechte Entsorgung 11

Bedeutung der Symbole

Warning!

Lesen Sie die Betriebsanleitung vor der Inbetriebnahme!

Vorsicht!

Halten Sie Dritte immer aus dem Gefahrenbereich fern.

Augenschutz tragen!

Gehorschutz tragen!

Setzen Sie das Gerät nicht dem Regen aus!

Zu Ihrer Sicherheit

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzter auf.

Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!

Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitschinweise konnen Schaden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Verbot eigenmächtiger Veränderungen und Umbauten

Esistverboten,VeränderungenamGerat durchzufuhrenoderZusatzgeratedarausherzustellen.SolcheAnderungenkonnen zuPersonenschadenundFehlfunktionenfuhren.

Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Informationssymbole dieser Anleitung

Die Zeichen und Symbole in dieser Anleitung sollen. Ihnen halten, die Anleitung und das Gerät schnell und sicher zu benutzen.

Hinweis

Informationen über die effektivste bzw. praktikabelte Nutzung des Gerätes.

Handlungsschritt

Fordert Sie zum Handeln auf.

✓ Handlungsergebnis

HierfindensiedasErgebnisenerAbfolgevon Handlungsschritten.

[1]Positionsnummer

Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.

A Illustrationskennzeichnung

Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.

1 Handlungsschrittnummer

Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.

Sicherheitshinweise

Gefahrenstufen von Warnhinweisen

In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:

GEFAHR！

Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

WARNING!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

VORSICHT!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder gingfu-gigen Verletzungen.

Achtung!

Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.

Aufbau von Sicherheitschinweisen

GEFAHR！

Art und Quelle der Gefahr!

Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr

Selbst- und Personenschutz

Aus Sicherheitsgründen dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, den Laubblaser nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Nehmen Sie den Laubblaser nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden. Achten Sie auch daraufuf, dass Kinder nicht mit dem Laubblaser speien.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind. Halten Sie Dritte aus dem Gefahrenbereich fern.

Dieses Gerätarf nicht von Kindern und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
Reinigung und Wartungarf nicht von Kindern durchgefuhrt werden.
Tragen Sie bei Arbeiten mit oder am Laubbläser immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete personliche Schutzausrüstung (Schutzbrille, Gehorschutz, Arbeitshandschuhe etc.). Das Tragen von personlicher Schutzausrüstung verringert das Risiko von Verletzungen.
Personen, die das Gerät bedieren, dürfen nicht unter dem Einfluss von Rauschmitteln (z. B. Alkohol, Drogen oder Medikamenten) stehen.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Vor dem Einsatz

Machen Sie sich vor Arbeitsbeginn mit dem Laubblaser und seinen Funktionen sowie seinen Bedienelementen vertraut.
Benutzen Sie keinen Laubblaser, dessen Schalter defekt ist und sich nicht mehr ein-oder ausschalten lasst. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
Lesen und beachten Sie Bedienungsanleitung des Akkus und des Ladegerates fur den Akku.

Beim Einsatz

Entnehmen Sie den Akku aus dem Gerät:
- wann immer Sie sich von dem Gerät entfernen.
- bevor Sie Blockierungen entfernen.
- vor Überprüfen, Reinigen oder Arbeiten am Gerät.
- nach Berühren eines Fremdkörpers, um das Gerät auf Beschädigungen zu überprüfen.
- zur sofortigen Überprüfung, wenn das Gerät beginnnt, übermöig stark zu vibrieren.
Lassen Sie bei Arbeitsunterbrechungen den Laubblaser nie unbeaufsichtigt und bewahren Sieihn an einem sicheren Ort auf.
Tragen Sie geeigneten Augenschutz und Gehorschutz!

Sicherheitshinweise

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Seien Sie besonderss achtsam, wenn Sie sich an einem Hang bewegen. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.

Selen Sie besonderss vorsichtig, wenn Sie rückwärts gehen. Stolpergebn!
Schalten Sie den Motor beim Transport von/ zu den einzelnen Arbeitsstellen ab.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Tastschalters am Griff).

Nach dem Einsatz

Schalten Sie das Gerät aus, entnehmer Sie den Akku und überprüfen Sie das Gerät auf Beschädigung.
Sollten Sie Wartungs- und Reinigungsrarbeiten am Gerät durchführren, schalten Sie das Gerät aus und entnahme den Akku.
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie den Laubblaser nicht mit Wasser.
Bewahren Sie das Gerät an einem sicheren, trockenen Ort und außer Reichweite von Kindern auf.
Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern{lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.

Allgemeine Sicherheitshinweise

Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie davon nur Original-WOLF-Garten-Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile.itte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise und entnahmen Sie den Akku.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.
Wegen körperlicher Gefährung des Benutz zers oder anderer Personen darf das Gerät nicht fur artfremde Zwecke eingesetzt werden.
Verwenden Sie den Laubblaser nur bei Tageslicht oder unter guter künstlicher Beleuch-tung. Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Laubblaser nur bei trockenen Wetterbedingungen. Halten Sieihn von Regen oder Nasse fern. Durch das Eindringen von Wasser in den Laubblaser erhoht sich das Risiko eines elektrischen Schlags.
Berühren Sie keine sich bewegenden gefährlichen Teile, bevor der Akku vom Gerät entnommen wurde und die beweglichen Teile vollständig zum Stillstand gekommen sind.

Bestimmungsgemäß Verwendung

Der Laubbläser ist ausschließlich zum Zusammenblasen von Blättern und gemäßem Schnittgut im privaten Bereich bestimmt.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für Schaden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Bestimmungswidrige Verwendung

Dieser Laubblaser sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.

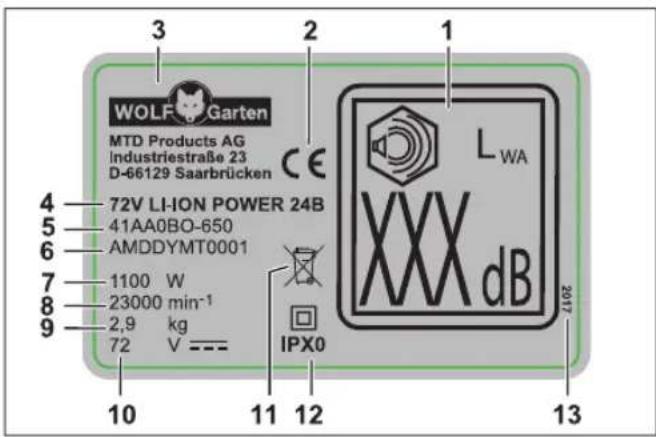

Typenschild

Lage

Das Typenschild finden Sie am Gehäuse des Laubblasers.

Hinweis

Die Kennzeichnung besitz Urkundenwert undarf nicht verändert oder unkenntlich gemacht werden.

Aufbau

1 Schalleistung garantiert
2 CE-Kennzeichnung
3 Hersteller
4 Modellname
5 Modellnummer
6 Seriennummer
7 Leistung
8 Motordrehzahl in min-1
9 Gewicht
10 Nennspannung, Stromart
11 Entsorgungshinweis
12 Schutzklasse/Schutzart
13 Baujahr

Bedienelemente

Bedienelemente (Abb. I)

1 Akkuentriebelung
2 Haken fur den Tragegurt
3 Handgriff
4 Boost-Schalter
5 Arretierknopf Blasrohr
6 Blasrohr
7 Aufsatz für Blasrohr kurz
8 Aufsatz fur Blasrohr lang
9 Akkufach
10 Gehäuse Laubbläser
11 Ein-/Ausschalter
12 Tragegurt
13 Rechen★

Hinweis

Die mit gekennzeichneten Bedieneleme-nte sind optional als Zubehor erhaltlich und nicht im Lieferumfang enthalten.

Inbetriebnahme

Ergänzende Dokumentationen

Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerates POWER Base 72V / POWER Base 72V Basic und die des Akkus Li High Energy 72V vorliegen und Sie diese verstanden und beachtet haben.

Akku laden

WARNING!

Gefahr von Verletzungen oder Sachschäden

Akku ausschließlich mit dem Ladegerät POWER Base 72V / POWER Base 72V Basic laden.

Achtung!

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku mit dem Ladegerät POWER Base 72V / POWER Base 72V Basic vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.

Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.

Betriebszeiten

Beachen Sieitte regionale Vorschriften.
Erfragen Sie die Betriebszeiten bei ihrer ortlichen Ordnungsbehörde.

Montage

Montage (Abb. A B C D E)

Nehmen Sie das Gehäuse des Laubblaser in die Hand und drücken Sie den Arretierknopf.
Drucken Sie den oberen Teil des BlasroA auf das Gehause des Laubblasers B.

Für das Blasrohr liegt ein kurzer A b und ein lang-ger A c Aufsatz bei. Wahlen Sie je nach Anwendung.

Drucken Sie den Aufsatz ihrer Wahl in einer Drehbewegung auf das Blasrohr auf C.
Hangen Sie den TragegA and den beiden Haken ein D.

Hinweis

Tragen Sie das Gerät aus Sicherheitsgründen nur über eine Schulter umgehängt und nicht über den Hals.

Verwenden Sie den optionalen Rechen A e, um z. B. nasse Blätter vom Boden zu losen.

Um den Rechen zu montieren, schieben Sie diesen seitlich auf die Halterung des langen Aufsatzes .

Akku einsetzen (Abb. F)

WARNING!

Falsche Handhabung des Akkus und des Ladegerates

Gefahr von Verletzungen und Sachschäden
Lesen und beachten Sie die Betriebsanleitung des Akkus und des Ladegerates.

Mithilfe der 2-Stufen Einrastung kann der Arbeits-bzw. Transportmodus des Akkus eingestellt werden.

Stufe 1 F

Akku befindet sich im Transportmodus.
Die elektrischen Kontakte sind getrennt und verhindern somit eine ungewolte Selfentladung des Akkus bei Lagerung.

Stufe 2 F ②

Akku befindet sich im Arbeitsmodus.
Die elektrischen Kontakte sind verbunden und das Gerät ist betriebsbereit.

Betrieb

Gerä einschalten (Abb. G)

Je fester Sie den Ein-/Ausschalter drucken,esto stärker die Blasgeschwindigkeit.

Drucken Sie den Ein-/Ausschalter, bis Sie einen Widerstand spuren 6 1.
Betrieb bei halber Leistung.
Drucken Sie den Ein-/Ausschalter weiter, um die Blasgeschwindigkeit zu erhöhen.

Boost-Modus

Der Laubblaser verfügbar über einen zusätzlichen Boost-Modus für besonderss starke Blasgeschwindigkeiten.

Drucken Sie zusätzlich zum Ein-/Ausschalter den Boost-Schalter 6 2.

Gerätausschalten

Um das Gerät auszuschalten, halten Sie den Ein-/Ausschalter und ggf. den Boost-Schalter los.

Akku entnehmen (Abb. H)

Drucken Sie die Akkuentriegelg1.
Entnehmen Sie den A3u2.

Wartung

WARNING!

Gefahr von Verletzungen oder Sachschäden durch sich bewegende Teile.

Vor allen Arbeitsen am Gerät den Akku entnahmen.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführten halten.

Reinigung

Halten Sie die Luftungsschlitze sauber und staubfrei.

Achtung!

Spritzen Sie das Gerät keinesfalls mit Wasser oder Hochdruckreiniger ab.

Lagerung

Führn Sie nach jeder Saison eine gründliche Reinigung an Ihr dem Gerät durch.
Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
Lagern Sie den Akku und den Laubblaser getrennt voneinander.

Lagern Sie den Akku an einem kühlen und trockenen Ort. Empfohlenene Lagertemperatur ca. 18 °C.
Halten Sie den Laubblaser und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Laubblasers beschädigen, angreifen oder zerstören können.
Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metalleteile des Laubblasers wirken können. Lagern Sie ihren Laubblaser davon nicht in der Nähe dieser Stoffe.

Beseitigung von Störungen

WARNING!

Gefahr von Verletzungen oder Sachschäden

Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.

Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entnahmeen Sie den Akku.

Problem Mögliche Ursache Abhilfe

Das Gerät schaltet ab.	Der Akku ist zu heiß. Lassen Sie den Akku abkühlen.
	Der Akku ist entladen. Laden Sie den Akku auf.
	Temperatur des Gerätes (Elektronik) ist zu hoch. Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze und den Luftteinlass.
	Überstromauslösung Suchen Sie bei erneutem Aufreten eine Fachwerkstatt auf.
Das Gerätlässt sich nicht einschalten.	Der Akku ist entladen. Laden Sie den Akku auf.
	Überspannungsauslösung Suchen Sie bei erneutem Aufreten eine Fachwerkstatt auf.
	Überstromauslösung Suchen Sie bei erneutem Aufreten eine Fachwerkstatt auf.
	Temperatur des Akkus zu hoch oder zu niedrig. Lassen Sie den Akku abkühlen bzw. aufwärmen.
	Der Akku ist defekt. Tauschen Sie den Akku aus.

Ersatzteile und Zubehör

Bestell-No Antikel-Bezeichnung Antikel-Beschreibung

196-651-650 POWER Base 72V

72V Ladegerat

196-652-000 POWER Base 72V Basic 72V Ladegerat

196-650-650 Li-High Energy 72V

72V Akku

731-12866

Rechen

746-05381

Tragegurt

Umweltgerechte Entsorgung

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäfer oder die nachstgelegene Niederlassung.

EG-Konformitätserklarung

Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklarung, die ein Bestandteil dieser Betriebsanleitung ist.

Elektrowerkzeuge, Zubehor und Verpackungen mussen einer umweltgerechten Wiederverwertung zugeführrt werden.

Akkus/Batterien:

Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien mussen gesammelt, recycliert oder auf umweltfreundliche

Weise entsorgt werden.

Nur für EU-Länder: Gemäß der Richtlinie 2013/56/EU mussen defekte oder verbrauchte Akkus/Batterien recycliert werden.

Werfen Sie das Elektrowerkeug nicht in den Hausmull! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
