KÄYTTÖOHJE 72V LiION Power 24B Wolf Garten

Lue tämä käyttöohje ennen laitteen käyttöönottoa. Toimi ohjeiden mukaises- ti. Säilytä käyttöohje myöhempää tarvetta ja laitteen seuraavaa omistajaa varten. Î Lue turvaohjeet ennen laitteen ensimmäistä käyttökertaa! Käyttöohjeen ja turvaohjeiden noudattamatta jät- täminen saattaa vahingoittaa laitetta ja vaarantaa laitteen käyttäjän ja muut ihmiset. Î Kaikkien henkilöiden, jotka ottavat laitteen käyttöön tai käyttävät ja huoltavat sitä, tulee olla tehtäviinsä koulutettuja. Omavaltaiset muutokset ja lisäosien asenta- minen kielletään Laitteeseen ei saa tehdä muutoksia eikä asentaa lisäosia. Ne saattavat aiheuttaa henkilövahinkoja ja muuttaa laitteen toimintaa. Î Laitetta saa korjata vain tehtävään valtuutettu ja koulutettu henkilö. Korjauksissa tulee käyttää alkuperäisvaraosia. Siten varmistetaan, että laite on turvallinen käyttää myös jatkossa. Käyttöohjeen merkinnät Merkintöjen ja kuvakkeiden tarkoitus on helpottaa ja nopeuttaa käyttöohjeen ja laitteen turvallista käyttöä. Ohje Selostaa laitteen tehokkaimman tai kätevimmän käyttötavan. Î Toimintavaihe Vaatii käyttäjän toimia. 3 Toiminnan tulos Toimintavaiheen tuottama lopputulos. [1]Paikkanumero Paikkanumerot on merkitty tekstiin hakasuluilla [ ].

Kuvan tunniste Kuvat on merkitty kirjaimilla. Kirjain on sekä kuvassa että tekstissä.

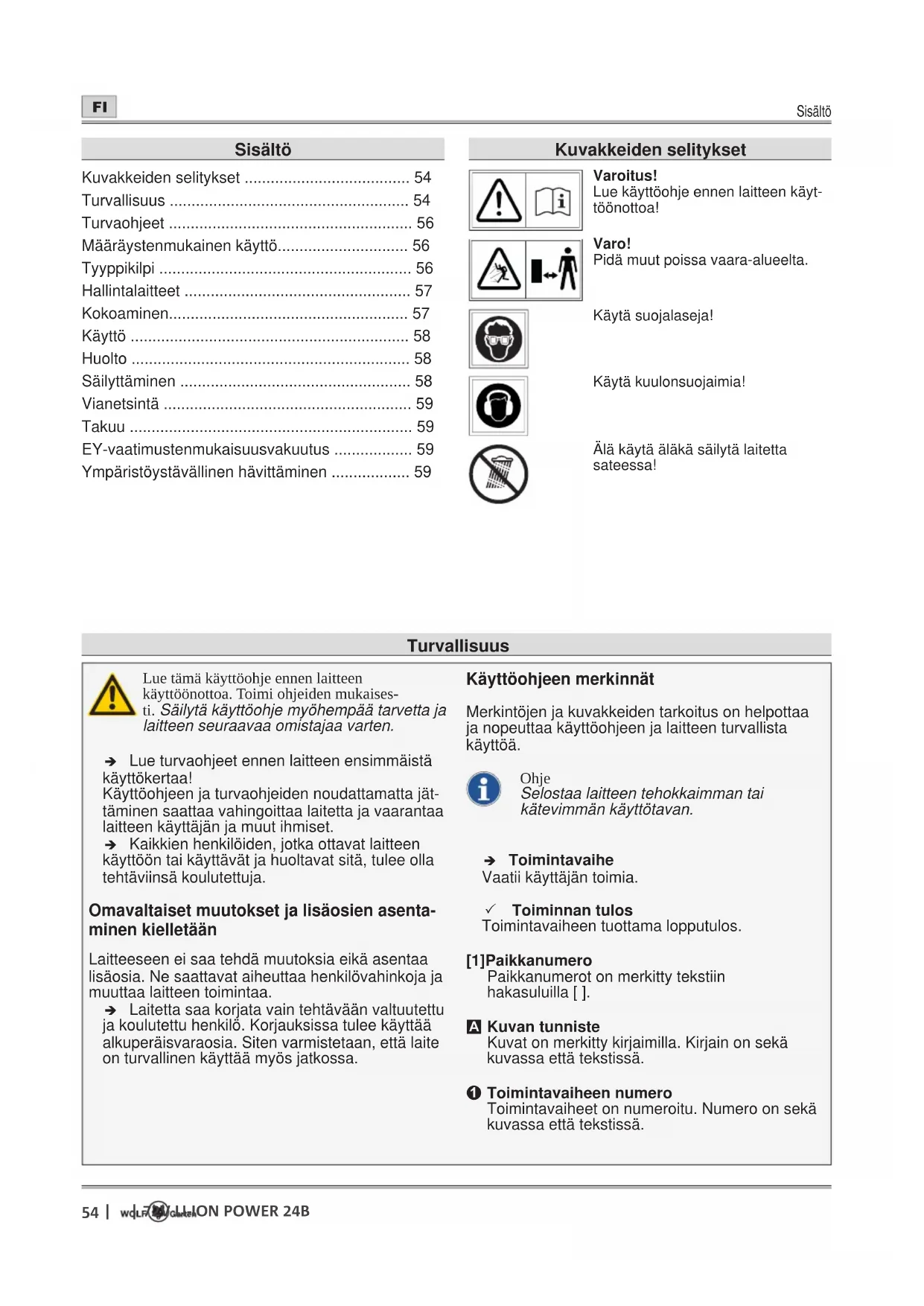

• Toimintavaiheen numero Toimintavaiheet on numeroitu. Numero on sekä kuvassa että tekstissä. Sisältö Kuvakkeiden selitykset p. 54
• Turvallisuus p. 54
• Turvaohjeet p. 56
• Määräystenmukainen käyttö p. 56
• Tyyppikilpi p. 56
• Hallintalaitteet p. 57
• Kokoaminen p. 57
• Käyttö p. 58
• Huolto p. 58
• Säilyttäminen p. 58
• Vianetsintä p. 59
• Takuu p. 59
• EY-vaatimustenmukaisuusvakuutus p. 59
• Ympäristöystävällinen hävittäminen Turvallisuus Kuvakkeiden selitykset Varoitus! Lue käyttöohje ennen laitteen käyt- töönottoa! Varo! Pidä muut poissa vaara-alueelta. Käytä suojalaseja! Käytä kuulonsuojaimia! Älä käytä äläkä säilytä laitetta sateessa!Turvaohjeet p. 59

Turvaohjeet Varoitusten luokittelu Varoitusten luokittelu auttaa huomaamaan vaaralli- set tilanteet. Varoitukset luokitellaan tässä käyttöoh- jekirjassa seuraavasti: VAARA! Vaara uhkaa välittömästi. Ohjeen nou- dattamatta jättäminen aiheuttaa vakavan tapaturman tai kuoleman. VAROITUS! Vaarallinen tilanne. Ohjeen noudattamatta jättäminen aiheuttaa vakavan tapaturman tai kuoleman. VARO! Vaarallinen tilanne. Ohjeen noudattamatta jättäminen aiheuttaa lievän tai keskivai- kean tapaturman. Huomio! Mahdollisesti vaarallinen tilanne. Esinevahinkojen vaara. Turvaohjeiden esittämistapa VAARA! Vaaran tyyppi ja aiheuttaja! ÂHuomiotta jättämisestä seuraa ¾ Toimet vaaratilanteen varalta Oma ja muiden henkilöiden turvallisuus ¾ Turvallisuussyistä lehtipuhallinta eivät saa käyttää lapset eivätkä henkilöt, jotka eivät ole lukeneet käyttöohjetta. Mahdollisesti on pai- kallisia määräyksiä, jotka määrittelevät käyttäjän alaikärajan. ¾ Älä käytä lehtipuhallinta, jos lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä.Huolehdi, että lapset eivät leiki lehtipuhaltimella. ¾ Keskeytä työ, jos huomaat, että lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä. Pidä muut poissa vaara-alueelta. ¾ Tätä laitetta eivät saa käyttää lapset eivätkä henkilöt, joilla on fyysisiä, psyykkisiä tai ais- titoimintoihin perustuvia rajoitteita tai joilla ei ole laitteen käyttöön tarvittavaa riittävää tietoa ja taitoa. Laitetta eivät myöskään saa käyttää henkilöt, jotka eivät tunne tätä käyttöohjetta. Mahdollisesti käyttäjän ikä on rajattu paikallisilla määräyksillä. ¾ Lapset eivät saa puhdistaa eivätkä huoltaa laitetta. ¾ Käytä tukevia jalkineita ja pitkiä housuja lehti- puhallinta käyttäessäsi ja huoltaessasi. Käytä tarvittaessa henkilösuojaimia (suojalaseja, kuulosuojaimia, työkäsineitä jne.). Henkilös- uojainten käyttö pienentää tapaturmavaaraa. ¾ Laitetta ei saa käyttää huumaavien aineiden (alkoholi, huumeet ja lääkkeet) vaikutuksen alaisena. ¾ Laitteen käyttäjä vastaa toisille henkilöille ai- heutetuista tapaturmista ja esinevahingoista. Työn valmistelu ¾ Tutustu ennen käytön aloittamista lehtipuhal- timen toimintaan ja hallintalaitteisiin. ¾ Älä käytä lehtipuhallinta, jos sen virtakytkin on viallinen tai jos sitä ei voi kytkeä virtakyt- kimestä päälle tai pois päältä.Korjauta kytkin pienkonehuollossa. ¾ Lue akun ja akkulaturin käyttöohjeet. Noudata ohjeita. Työn aikana ¾ Poista laitteesta akku: - aina kun poistut laitteen luota - ennen kuin poistat tukoksen - ennen laitteen tarkastamista, puhdistamista tai korjaamista - kun tarkastat laitetta vieraaseen esineeseen koskemisen jälkeen - kun tarkastat laitetta, jos laite alkaa täristä voi- makkaasti ¾ Älä jätä lehtipuhallinta tauon ajaksi valvomat- ta. Säilytä se turvallisessa paikassa. ¾ Käytä suojalaseja ja kuulonsuojaimia!Turvaohjeet

Turvaohjeet ¾ Vältä hankalia työasentoja. Seiso tukevasti ja huolehdi, että säilytät tasapainon kaikissa tilanteissa.Ole erityisen varovainen rinteessä työskennellessäsi. Älä juokse. Liiku rauhallisesti eteenpäin. Sillä tavalla säilytät laitteen hallinnan myös odottamattomassa tilanteessa. ¾ Ole erityisen varovainen, kun käytät laitetta kävelemällä taaksepäin. Kompastumisvaara! ¾ Kytke laitteesta virta pois päältä, kun siirrät sen uuteen työkohteeseen. ¾ Älä ohita (esim. sitomalla kytkin kahvaan) äläkä poista laitteen kytkimiä. Työskentelyn lopettaminen ¾ Kytke laite pois päältä, irroita akku ja tarkasta laite vaurioiden varalta. ¾ Kytke laite pois päältä ja irroita akku, ennen kuin huollat tai puhdistat laitetta. ¾ Huolehdi, että moottorin tuuletusraossa ei ole likaa. ¾ Älä puhdista lehtipuhallinta vedellä. ¾ Säilytä laite turvallisessa, kuivassa paikassa ja poissa lasten ulottuvilta. ¾ Älä korjaa laitetta itse. Vie laite pienkonehuol- toon korjattavaksi. Yleiset turvaohjeet ¾ Älä käytä laitetta, jos suojukset ovat vahin- goittuneet. Älä käytä laitetta ilman suojuksia. Toimita laite pienkonehuoltoon korjattavaksi, tarvittaessa anna vaihtaa suojus. ¾ Varaosien tulee olla laitevalmistajan vaatimus- ten mukaisia. Käytä sen vuoksi vain alkuperäisiä WOLF-Garten-varaosia tai valmistajan hyväk- symiä muita varaosia. Varaosia vaihtaessasi irroita akku ja noudata osien mukana toimitettuja asennusohjeita. ¾ Korjauta laite vain ammattilaisella tai pienko- nehuollossa. ¾ Laitetta ei saa käyttää muuhun tarkoitukseen. Käyttäjään tai muihin henkilöihin kohdistuva tapaturmavaara. ¾ Käytä lehtipuhallinta vain päivänvalossa tai hyvässä ulkovalaistuksessa. Pidä työalue siisti- nä ja hyvin valaistuna. ¾ Käytä lehtipuhallinta vain kuivalla säällä. Älä käytä äläkä säilytä lehtipuhallinta sateessa äläkä kosteassa paikassa. Veden pääseminen lehtipu- haltimeen lisää sähköiskun vaaraa. ¾Älä koske laitteen liikkuviin osiin, ennen kuin olet irroittanut akun ja liikkuvat osat ovat täysin pysähtyneet. Määräystenmukainen käyttö Tämä lehtipuhallin on tarkoitettu ainoastaan lehtien ja nurmikon leikkuujätteen puhaltamiseen kasaan yksityisalueilla. Kaikki muu käyttö on määräysten vastaista. Käyttäjä vastaa määräysten vastaisen käytön aihe- uttamista vahingoista. Määräystenvastainen käyttö Tätä lehtipuhallinta ei tulisi käyttää julkisten aluei- den, kuten puistojen, urheilukenttien ja kadun- varsien nurmikoiden viimeistelyyn eikä maa- ja metsätalouskäytössä. Tyyppikilpi Sijainti Tyyppikilpi on lehtipuhaltimen kotelossa. Huomaa Merkinnät ovat lain määräämiä eikä niitä saa muuttaa eikä tehdä tunnistamattomaksi.Hallintalaitteet

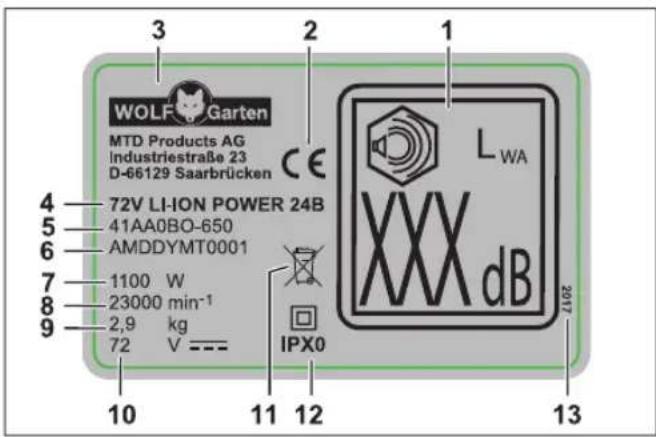

Rakenne 1 Taattu äänitaso 2 CE-tunnus 3 Valmistaja 4 Mallinimi 5 Mallinumero 6 Sarjanumero 7 Teho 8 Moottorin kierrosnopeus min

9 Paino 10 Nimellisjännite, virtalaji 11 Hävittämisohje 12 Suojausluokka/kotelointiluokka 13 Valmistusvuosi Hallintalaitteet Hallintalaitteet (kuva

1 Akun lukitusnuppi 2 Kantohihnan korvake 3 Kädensija 4 Boost-kytkin 5 Puhallusputken lukitusnuppi 6 Puhallusputki 7 Puhallusputken suutin, lyhyt 8 Puhallusputken suutin, pitkä 9 Akkulokero 10 Lehtipuhaltimen runko-osa 11 On/off-kytkin 12 Kantohihna 13 Harava Huomaa merkityt osat ovat saatavissa lisäva‑ rusteena. Ne eivät kuulu toimitussisäl‑ töön. KäyttöönottoTäydentävät käyttöohjeet Ota tämä laite käyttöön vasta, kun olet lukenut laitteen mukana toimitettavan POWER Base 72V tai POWER Base 72V Basic -laturin ja Li High Energy 72V -akun käyttöohjeet, ymmärtänyt lukemasi ja toiminut ohjeiden mukaisesti. Akun lataaminen VAROITUS! Tapaturman ja laitevaurion vaara. ¾ Lataa akku vain POWER Base 72V tai POWER Base 72V Basic -laturilla. Huomio! Toimitettaessa akku ei ole ladattu täyteen. Akun täyden tehon varmistamiseksi lataa akku täyteen POWER Base 72V tai POWER Base 72V Basic -laturilla ennen ensimmäistä käyttökertaa. Î Lataa akku täydentävien käyttöohjeiden mukai- sesti. Sallittu käyttöaika Î Noudata paikallisia järjestysmääräyksiä. Î Ota selvää paikallisilta viranomaisilta, milloin lehti- puhaltimen käyttö on kielletty. Kokoaminen Kokoaminen (kuva

Î Ota lehtipuhaltimen runko-osa käteesi ja paina lukitusnuppia. Î Työnnä puhallusputken

yläpää run- ko-osaan

Puhallusputkeen on lyhyt suutin

. Valitse suutin käyttökohteen mukaan. Î Työnnä suutin sitä samalla kiertäen puhallusput- keen

Î Kiinnitä kantohihna

Huomaa Turvallisuussyistä kanna laite olkapäällä. Älä ripusta kantohihnaa kaulaan. Käytä lisävarusteena saatavaa haravaa

esim. märkien lehtien irroittamiseen maasta. Î Kiinnitä harava työntämällä se sivulta pitkän suut- timen kiinnikkeisiin

Akun asentaminen (kuva

VAROITUS! Akun ja laturin virheellinen käsittely. ÂTapaturman ja laitevaurion vaara. ¾ Lue akun ja laturin käyttöohjeet. Noudata ohjeita. Akku voidaan asettaa käyttö- tai kuljetustilaan 2-por- taisella lukituksella. Porras 1

3 Akku on kuljetustilassa.

• Sähkökontaktit ovat erotettuna. Samalla estetään akun itsepurkautuminen säilytyksen aikana. Porras 2

3 Akku on työtilassa.

• Sähkökontaktit ovat kytkettyinä ja laite on käyt- tövalmis. Käyttö Laitteen kytkeminen päälle (kuva

Puhaltimen nopeus kasvaa on/off-kytkintä voimak- kaammin painettaessa. Î Paina on/off-kytkintä, kunnes tunnet vas- tuksen

3 Puhallin käy puolella teholla. Î Kun painat on/off-kytkintä lisää, niin puhallusno- peus nousee. Boost-toiminto Lehtipuhaltimessa on boost-toiminto, jolloin puhallin käy erittäin suurella nopeudella. Î Paina on/off-kytkimen lisäksi boost-kytkintä

Laitteen kytkeminen pois päältä Î Kytke laite pois päältä on/off-kytkin ja tarvittaessa boost-kytkin vapauttamalla. Akun poistaminen (kuva

Huolto VAROITUS! Liikkuvien osien aiheuttama tapaturman tai laitevaurion vaara. ¾ Ota akku pois ennen laitteeseen kohdis- tuvia töitä. ¾ Huolla, korjauta sekä anna vaihtaa tur- vallisuuteen liittyvät osat ja liitäntäjohto yms. ammattilaisella tai pienkonehuol- lossa. Puhdistaminen Î Pidä tuuletusraot puhtaina ja pölyttöminä. Huomio! Älä suihkuta laitetta vedellä äläkä pese sitä paine- pesurilla. Säilyttäminen Î Puhdista laite hyvin ennen talvisäilytystä. Î Säilytä laite kuivassa ja turvallisessa paikassa pois lasten ulottuvilta. Î Säilytä lehtipuhallin ja akku erillään. Î Säilytä akku viileässä ja kuivassa paikassa. Suosi- teltava säilytyslämpötila on n. 18 °C. Î Lehtipuhallin ja erityisesti sen muoviosat eivät saa joutua kosketuksiin jarrunesteen, bensiinin, maaöljytuotteiden, voiteluöljyjen yms. kanssa. Em. aineet sisältävät kemiallisia yhdisteitä, jotka saat- tavat vahingoittaa lehtipuhaltimen muoviosia. Î Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka saattavat aiheuttaa lehtipuhaltimen metalliosiin voimakasta korroosiota. Siitä syystä älä säilytä lehtipuhallinta em. aineiden lähellä.Vianetsintä

Vianetsintä VAROITUS! Tapaturman ja laitevaurion vaara. ¾ Jos olet epävarma, vie kone pienkonehuoltoon. ¾ Kytke laite pois päältä ja ota akku pois ennen laitteen tarkastamista tai huoltotyön aloittamista. Ongelma Mahdollinen syy Toimi näin Laite kytkeytyy pois päältä. Akku on liian kuuma. Anna akun jäähtyä. Akku on purkautunut. Lataa akku. Laitteen (elektroniikan) lämpötila on liian korkea. Anna laitteen jäähtyä. Tarvittaessa puh- dista tuuletusraot ja ilmanottoaukko. Ylivirtalaukaisin on reagoinut. Toimita kone pienkonehuoltoon, jos tämä tapahtuu uudestaan. Laitteeseen ei tule virta päälle. Akku on purkautunut. Lataa akku. Ylijännitelaukaisin on reagoinut. Toimita kone pienkonehuoltoon, jos tämä tapahtuu uudestaan. Ylivirtalaukaisin on reagoinut. Toimita kone pienkonehuoltoon, jos tämä tapahtuu uudestaan. Akun lämpötila on liian korkea tai liian matala. Anna akun jäähtyä tai lämmetä. Akku on viallinen. Vaihda akku. Varaosat ja tarvikkeet Tilausnro Nimike Kuvaus 196-651-650 POWER Base 72V 72V -laturi 196-652-000 POWER Base 72V Basic 72V -laturi 196-650-650 Li-High Energy 72V 72 V -akku 731-12866 Harava - 746-05381 Kantohihna - Takuu Jokaisessa maassa on voimassa yrityksemme tai maahantuojan antama takuu. Korjaamme takuun perusteella veloituksetta laitteen materiaali- tai val- mistusvirheestä aiheutuneet laitteen viat. Takuuseen liittyvissä kysymyksissä ota yhteys laitteen myyjään tai huoltoon. EY-vaatimustenmukaisuusvakuutus Löydät laitteeseen liittyviä lisätietoja oheen liitetystä erillisestä EY‑vaatimustenmukai‑ suusvakuutuksesta, joka on tämän käyttöoh‑ jeen olennainen osa. Ympäristöystävällinen hävittäminen Sähkötyökalut, niiden tarvikkeet sekä pakkaukset on kierrätettävä. Akut ja paristot: Älä hävitä akkuja äläkä paristoja sekajätteen mukana, älä polta niitä äläkä heitä niitä vesistöön. Vie akut ja paristot niille tarkoitettuun keräys- ja kierrätyspisteeseen. Vain EU-maat: Direktiivin 2013/56/EU mukaisesti on vialliset ja vanhat akut ja paristot kierrätettävä. Älä hävitä sähkölaitetta sekajätteen mukana! Toimita sähkölaite ao. keräyspisteeseen.Índice
