BRUKSANVISNING 72V LiION Power 24B Wolf Garten

Läs bruksanvisningen noga innan du använder din maskin första gången och följ dess anvisningar. Förvara bruksanvis‑ ningen för framtida bruk eller för nästa ägare. Î Du måste ovillkorligen läsa säkerhetsanvisning- arna innan du använder maskinen första gången! Om du inte följer bruksanvisningens och säker- hetsanvisningarnas instruktioner kan maskinen skadas och fara för användaren och andra personer uppstå. Î Alla som använder och underhåller maskinen måste vara rätt kvalicerade så att de kan utföra arbetet korrekt. Förbjudet att egenmäktigt ändra eller bygga om maskinen Det är förbjudet att utföra ändringar på maskinen eller att bygga om den till ett påbyggnadsredskap. Sådana ändringar kan orsaka personskador och att maskinen inte fungerar korrekt. Î Reparationer måste utföras av anlitade och utbil- dade personer. Använd då alltid originalreserv- delar. Därmed säkerställs att maskinens säkerhet upprätthålls. Bruksanvisningens informationssymboler Bruksanvisningens tecken och symboler hjälper dig att kunna använda bruksanvisningen och maskinen snabbt och säkert. Information Information om hur du använder maskinen effektivast och på bästa sätt. Î Arbetssteg Anger att ett arbete ska utföras. 3 Arbetsresultat Beskriver resultatet av arbetsstegen. [1]Positionsnummer Komponenternas positionsnummer anges inom hakparenteser [ ] i texten.

Bildmärkning Bruksanvisningens bilder är märkta med bokstä- ver som anges i texten.

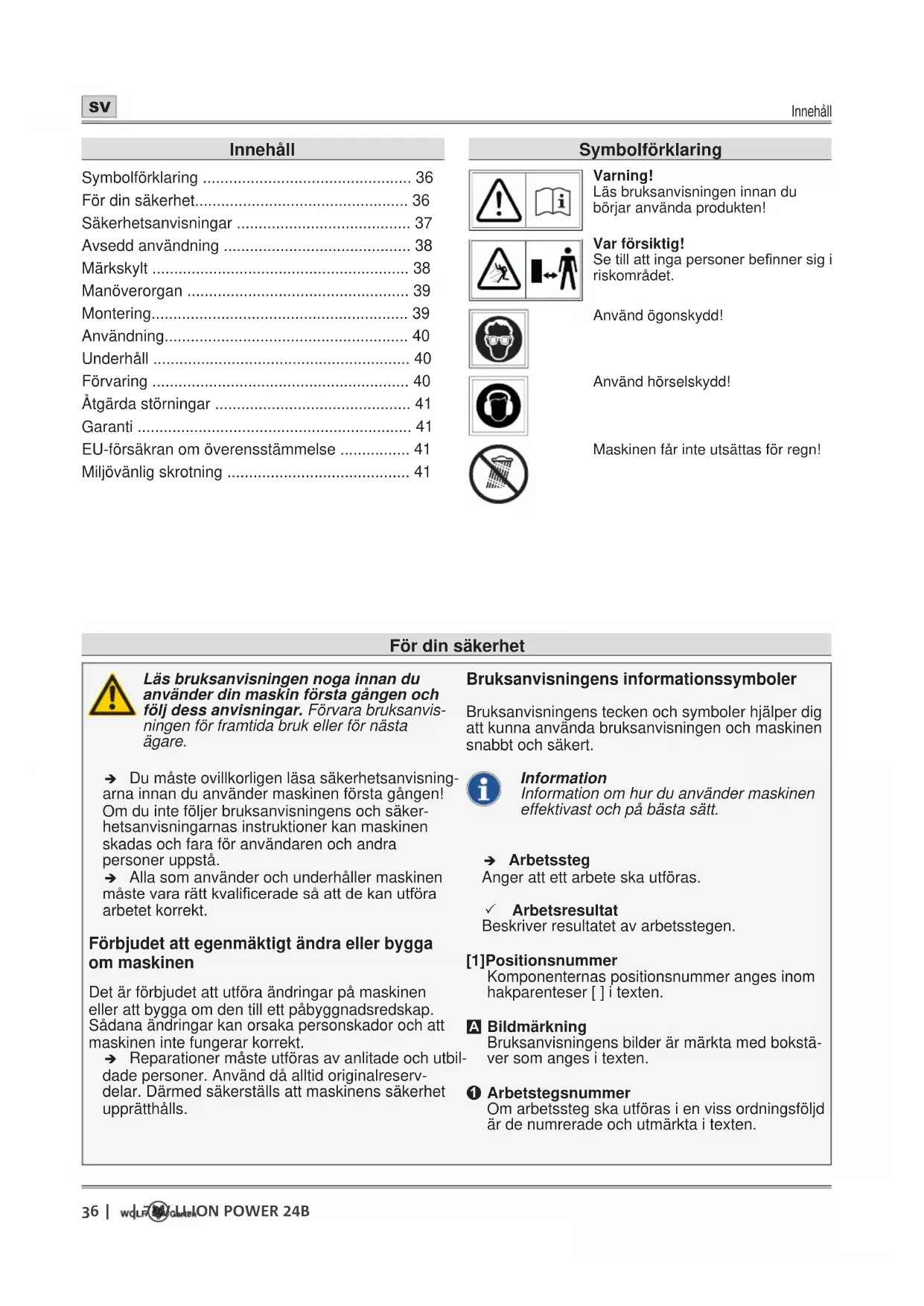

• Arbetstegsnummer Om arbetssteg ska utföras i en viss ordningsföljd är de numrerade och utmärkta i texten. Innehåll Symbolförklaring p. 36
• För din säkerhet p. 36
• Säkerhetsanvisningar p. 37
• Avsedd användning p. 38
• Märkskylt p. 38
• Manöverorgan p. 39
• Montering p. 39
• Användning p. 40
• Underhåll p. 40
• Förvaring p. 40
• Åtgärda störningar p. 41
• Garanti p. 41
• EU-försäkran om överensstämmelse p. 41
• Miljövänlig skrotning För din säkerhet Symbolförklaring Varning! Läs bruksanvisningen innan du börjar använda produkten! Var försiktig! Se till att inga personer benner sig i riskområdet. Använd ögonskydd! Använd hörselskydd! Maskinen får inte utsättas för regn!Säkerhetsanvisningar p. 41

Säkerhetsanvisningar Varningarnas riskgradering Bruksanvisningen använder sig av nedanstå- ende riskgradering för att ange potentiellt farliga situationer: FARA ! En omedelbart föreliggande fara som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs. VARNING ! En farlig situation kan uppstå som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs. VAR FÖRSIKTIG ! En farlig situation kan uppstå som leder till lättare skador om angivna åtgärder inte följs. Obs ! En eventuellt farlig situation kan uppstå som leder till sakskador om den inte undviks. Säkerhetsanvisningarnas struktur FARA ! Farans typ och orsak! ÂFöljder om anvisningar ignoreras. ¾ Åtgärder för att förebygga faran. Din och andras säkerhet ¾ Barn och personer som inte känner till bruksanvisningens innehåll får inte använda lövblåsen av säkerhetsskäl. Om det nns lokala bestämmelser om minimiålder är det dessa som ska följas. ¾ Använd inte lövblåsen om personer (i synner- hetbarn)ellerdjurbennersigidessome- delbara närhet. Se till att barn inte kan leka med lövblåsen. ¾ Stäng av lövblåsen om du ser att personer (isynnerhetbarn)ellerdjurnnsinärheten. Se till att inga personer benner sig i riskområdet. ¾ Maskinen får inte användas av barn eller personer med nedsatt kroppslig, sensorisk eller mental förmåga, eller av personer med otillräcklig erfarenhet och kunskap. Den får heller inte användas av personer som inte känner till innehållet i bruksanvisningen. Det kan nnas lokala föreskrifter om minimiålder för att få använda maskinen. ¾ Barn får inre rengöra eller underhålla maski- nen. ¾ När du arbetar med eller på lövblåsen ska du alltid använda kraftiga skor, långbyxor samt annan lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, arbetshand- skar o.s.v.). Personlig skyddsutrustning minskar risken för personskador. ¾ Personer som använder maskinen får inte vara drogpåverkade (t.ex. av alkohol, narkoti- ka eller läkemedel). ¾ Ägaren eller användaren ansvarar själv om andra personer eller deras egendom skadas. Före användningen ¾ Bekanta dig med lövblåsen, dess funktioner och manöverorgan innan du börjar använda den. ¾ Lövblåsen får inte användas om dess brytare är defekt och inte längre kan slås till eller från. Den måste repareras av en kvalicerad fackman eller på en specialistverkstad. ¾ Läs och följ anvisningarna i batteriets och batteriladdarens bruksanvisningar. Under användningen ¾ Ta ut batteriet ur maskinen: - Varje gång du avlägsnar dig från maskinen. - Innan du avlägsnar blockeringar och stopp i maskinen. - Innan du kontrollerar, rengör eller arbetar på maskinen. - Efter att maskinen kommit i kontakt med ett främ- mande föremål och du ska kontrollera om den har skadats. - Vid omedelbar kontroll om maskinen börjar vibre- ra omåttligt mycket. ¾ Lämna inte lövblåsen utan uppsikt om du av- bryter arbetet och ställ den på en säker plats. ¾ Använd ögon- och hörselskydd som lämpar sig för arbetet!Säkerhetsanvisningar

Säkerhetsanvisningar ¾ Undvik onormala kroppsställningar. Stå sta- digt och håll balansen hela tiden. Var särskilt uppmärksam när du arbetar på lutande underlag. Spring inte, utan gå framåt i långsam takt. Då kan du kontrollera maskinen bättre om något oväntat inträffar. ¾ Var särskilt försiktig om du går baklänges. Snubbelrisk! ¾ Stäng av motorn under transport från/till olika arbetsställen. ¾ Kopplingsanordningar som är installerade på maskinen får inte förbikopplas eller manipu- leras (t.ex. för att binda fast tryckbrytaren i handtaget). Efter användningen ¾ Stäng av maskinen, ta ut batteriet och kont- rollera om maskinen har några skador. ¾ Om du ska underhålla eller rengöra maskinen ska du stänga av den och ta ut batteriet. ¾ Var noga med att ventilationsöppningarna inte är smutsiga. ¾ Lövblåsen får inte rengöras med vatten. ¾ Förvara maskinen på en säker torr plats utom räckhåll för barn. ¾ Försök inte själv reparera maskinen, låt en kvaliceradfackmanellerenspecialistverk- stad reparera den. Allmänna säkerhetsanvisningar ¾ Maskinen får inte användas om skyddsanord- ningar och kåpor är skadade eller saknas. De måste repareras eller eventuellt bytas av en kvali- cerad fackman eller på en specialistverkstad. ¾ Reservdelar måste uppfylla tillverkarens angivna krav. Använd därför bara WOLF-Gar- ten-originalreservdelar eller reservdelar som har godkänts av tillverkaren. Observera alltid medföl- jande monteringsanvisningar när du byter delar och ta ut batteriet. ¾ Reparationerskaendastutförasavenkvali- cerad fackman eller på en specialistverkstad. ¾ Maskinen får inte användas för andra syften på grund av risken att användaren eller andra personer kan råka ut för kroppsskador. ¾ Lövblåsen ska endast användas i dagsljus ellervidgodarticiellbelysning. Håll arbets- området rent och väl belyst. ¾ Lövblåsen ska endast användas i torrt väder. Den ska inte komma i kontakt med regn eller väta. Om vatten tränger in i lövblåsen ökar risken för elstötar. ¾Rör inte vid farliga, rörliga delar innan du har tagit ut batteriet ur maskinen och de rörliga delarna står helt stilla. Avsedd användning Lövblåsen är uteslutande avsedd privat användning för att blåsa samman löv och klippt gräs. All annan användning gäller som icke avsedd användning. Användaren ansvarar själv för skador som uppstår på grund av icke avsedd användning. Icke avsedd användning Lövblåsen ska inte användas i offentliga anlägg- ningar, parker, idrottsplatser, på gator o.s.v., eller i jord- och skogsbruk. Märkskylt Placering Märkskylten sitter på lövblåsens kapsling. Information Märkningen gäller som certikat och får inte ändras eller göras oläslig.Manöverorgan

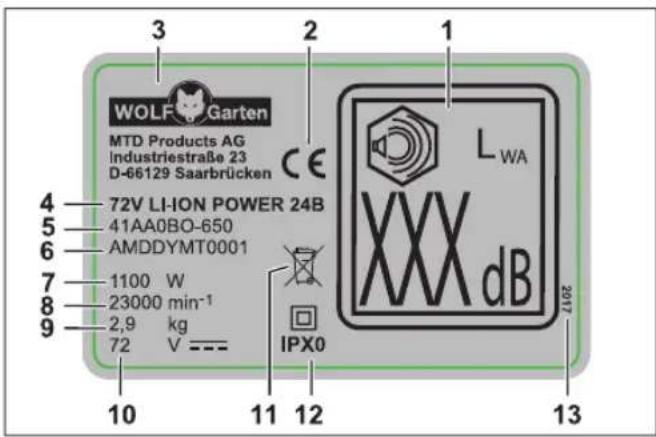

Struktur 1 Garanterad bullernivå 2 CE-märkning 3 Tillverkare 4 Modellnamn 5 Modellnummer 6 Serienummer 7 Effekt 8 Motorvarvtal i min

9 Vikt 10 Märkspänning, strömtyp 11 Avfallshantering 12 Kapslingsklass/skyddstyp 13 Tillverkningsår Manöverorgan Manöverorgan (bild

1 Batteriupplåsning 2 Krok till bärsele 3 Handtag 4 Boost-brytare 5 Spärrknapp blåsrör 6 Blåsrör 7 Tillsats för kort blåsrör 8 Tillsats för långt blåsrör 9 Batterifack 10 Kapsling lövblås 11 Till-/frånbrytare 12 Bärsele 13 Kratta Information Manöverorgan märkta med är tillbehör som kan väljas till och ingår inte i leveransen. AnvändningKompletterande dokumentation Du får inte använda maskinen innan du har läst, förstått samt beaktat medföljande bruksanvisningar till laddaren POWER Base 72V/ POWER Base 72V Basic och batteriet Li High Energy 72V. Ladda batteriet VARNING ! Risk för person- och sakskador. ¾ Batteriet får endast laddas med laddaren POWER Base 72V/ POWER Base 72V Basic. Obs ! Batteriet är delvis laddat vid leveransen. Ladda upp batteriet helt med laddaren POWER Base 72V/ POWER Base 72V Basic innan det används första gången för att säkerställa batteriets fullständiga kapacitet. Î Batteriet laddas enligt anvisningarna i den kom- pletterande dokumentationen. Användningstider Î Var vänlig följ lokala föreskrifter. Î Kontakta den som är lokalt ansvarig för att infor- mera dig om vilka tider du får använda maskinen. Montering Montering (bild

Î Håll lövblåsens kapsling i handen och tryck på spärrknappen. Î Tryck blåsrörets

tillsats till blåsröret. Välj den längd som passar till arbetet. Î Tryck och vrid samtidigt fast den valda tillsatsen på blåsröret

Information Av säkerhetsskäl ska du alltid bära maski‑ nen över en axel, inte runt halsen.Användning

, som nns som tillval, för att t.ex. lossa våta löv från marken. Î Krattan monteras genom att den skjuts på den långa tillsatsens fäste

från sidan. Sätta in batteriet (bild

VARNING ! Felaktig hantering av batteri och laddare ÂRisk för person- och sakskador. ¾ Läs och följ anvisningarna i batteriets och batteriladdarens bruksanvisningar. 2-stegs fasthakningen används för att ställa in batte- riets arbets- och transportläge. Steg 1

3 Batteriet är i transportläget.

• Elkontakterna är frånskilda så att batteriet inte kan självurladdas under förvaring. Steg 2

3 Batteriet är i arbetsläget.

• Elkontakterna är anslutna och maskinen är redo för drift. Användning Starta maskinen (bild

Ju hårdare du trycker på till-/frånbrytaren, desto högre blir blåshastigheten. Î Tryck på till-/frånbrytaren tills du känner ett mot- stånd

3 Användning med halv effekt. Î Fortsätt trycka på till-/frånbrytaren för att öka blåshastigheten. Boost-läge Lövblåsen har ett boost-läge för extra hög blåshastighet. Î Tryck då även på boost-brytarens

till-/från- brytare. Stänga av maskinen Î Släpp till-/frånbrytaren och ev. boost-brytaren för att stänga av maskinen. Ta ut batteriet (bild

Î Tryck på batteriupplåsningen

Underhåll VARNING ! Risk för person- och sakskador på grund av rörliga delar. ¾ Ta ut batteriet före alla arbeten på ma- skinen. ¾ Reparationer och underhåll samt byte av säkerhetsanordningar måste utföras av en kvalicerad fackman eller på en specialistverkstad. Rengöring Î Se till att ventilationsöppningarna är rena och fria från damm. Obs ! Spola aldrig maskinen med vatten eller en hög- tryckstvätt. Förvaring Î Rengör maskinen noga efter varje säsong. Î Maskinen ska förvaras på en torr, säker plats och utom räckhåll för barn. Î Förvara batteriet och lövblåsen var för sig. Î Förvara batteriet torrt och svalt. Rekommenderad förvaringstemperatur ca 18 °C. Î Se till att lövblåsen, och i synnerhet dess delar av plast, inte kommer i kontakt med bromsvätska, bensin, produkter som innehåller petroleum, pe- netrerande oljor o.s.v. Dessa innehåller kemiska substanser som kan skada, angripa eller förstöra lövblåsens plastdelar. Î Gödsel och andra trädgårdskemikalier kan ha en kraftig korrosiv inverkan på lövblåsens metalldelar. Därför ska du inte förvara lövblåsen nära dessa ämnen.Åtgärda störningar

Åtgärda störningar VARNING ! Risk för person- och sakskador. ¾ Kontakta alltid en specialistverkstad om du är osäker. ¾ Stäng alltid av motorn och ta ut batteriet före alla arbeten och kontroller på maskinen. Problem Möjlig orsak Åtgärd Maskinen stängs av. Batteriet är för varmt. Låt batteriet svalna. Batteriet är urladdat. Ladda batteriet. Maskinens (elektronikens) temperatur är för hög. Låt maskinen svalna och rengör venti- lationsöppningarna och luftinsläppet om det behövs. Överströmsutlösning Kontakta en specialistverkstad om pro- blemet återkommer. Maskinen kan inte startas. Batteriet är urladdat. Ladda batteriet. Överspänningsutlösning Kontakta en specialistverkstad om pro- blemet återkommer. Överströmsutlösning Kontakta en specialistverkstad om pro- blemet återkommer. Batteriets temperatur för hög eller låg. Låt batteriet svalna eller bli varmare. Batteriet är defekt. Byt ut batteriet. Reservdelar och tillbehör Beställningsnr Artikel-beteckning Artikel-beskrivning 196-651-650 POWER Base 72V 72V laddare 196-652-000 POWER Base 72V Basic 72V laddare 196-650-650 Li-High Energy 72V 72V batteri 731-12866 Kratta - 746-05381 Bärsele - Garanti För alla länder gäller garantibestämmelserna som överlämnas av vårt företag eller av importören. Vi åtgärdar fel på din maskin gratis inom ramen för garantin om felen beror på material- eller tillverk- ningsfel. Kontakta återförsäljaren eller närmaste lial i garantiärenden. EU-försäkran om överensstämmelse Mer information om maskinen nns i den separat medföljande EU‑försäkran om överensstämmelse, som är en del av denna bruksanvisning. Miljövänlig skrotning Elmaskiner, tillbehör och förpackningar måste åter- vinnas miljövänligt. Batterier: Batterier får inte kastas bland hushållsso- por, i öppen eld eller i vattendrag. Bat- terier måste deponeras, återvinnas eller avfallshanteras miljövänligt. Gäller endast EU-länder: I enlighet med direktiv 2013/56/EG måste defekta eller förbrukade batterier återvinnas. Elmaskinen får inte kastas bland hushållssoporna! Lämna in dem till en deponeringsstation.Indhold
