BEDIENUNGSANLEITUNG LYCOS E280 T Wolf Garten
(Original betriebsanleitung)
EN English 16
(Originaire driftsanvisingen)
FISuomi 69

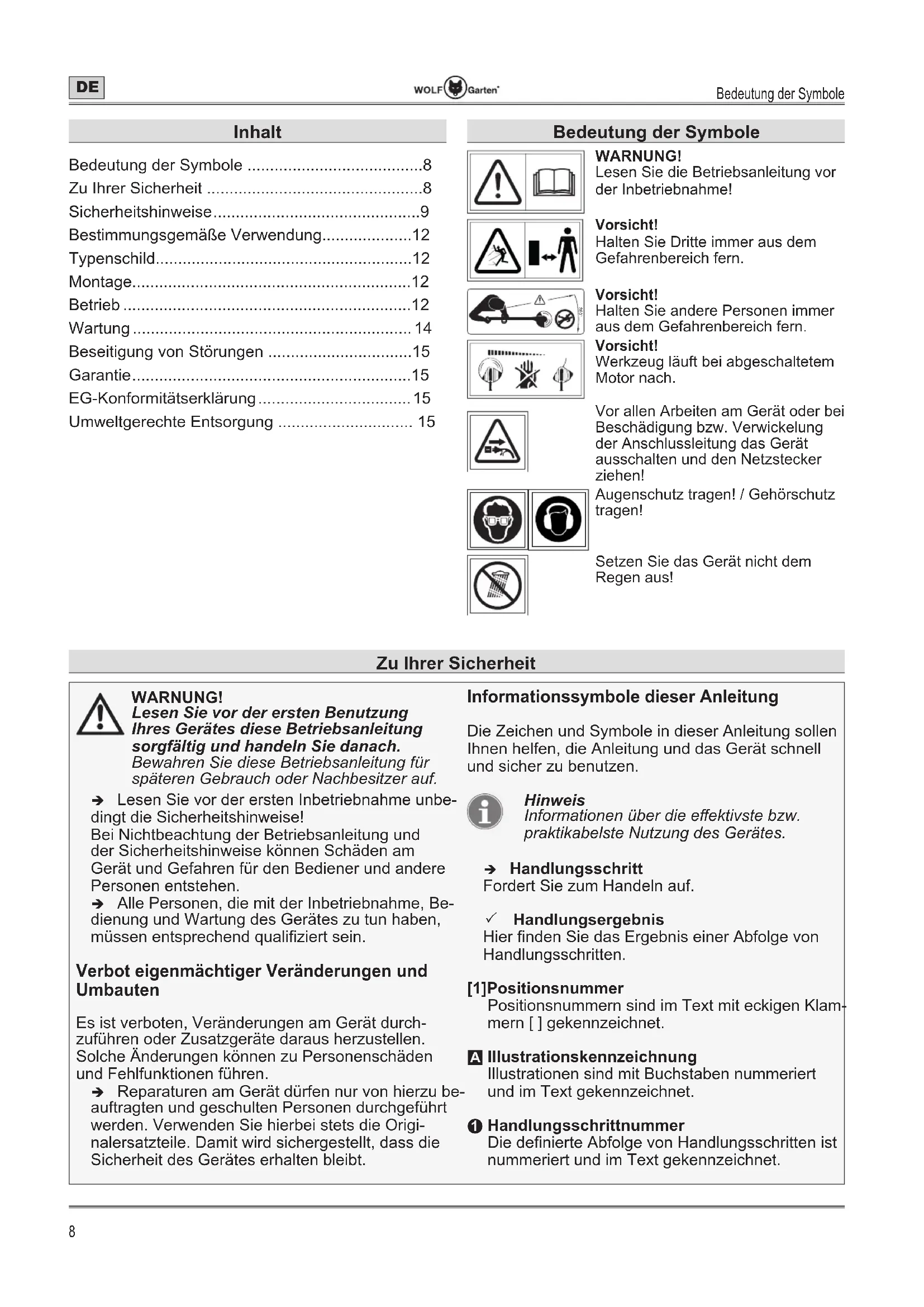

Bedeutung der Symbole 8
Zu Ihrer Sicherheit 8
Sicherheitshinweise 9
Bestimmungsgemäß Verwendung. 12
Typenschild. 12
Montage. 12
Betrieb 12
Wartung 14
Beseitigung von Störungen 15
Garantie. 15
EG-Konformitätserklarung 15
Umweltgerechte Entsorgung 15
Bedeutung der Symbole
WARNING!
Lesen Sie die Betriebsanleitung vor der Inbetriebnahme!
Vorsicht!
Halten Sie Dritte immer aus dem Gefahrenbereich fern.
Vorsicht!
Halten Sie andere Personen immer aus dem Gefahrenbereich fern.
Vorsicht!
Werkzeug lauft bei abgeschaltelem Motor nach.
Vor allen Arbeiten am Gerät oder bei Beschädigung bzw. Verwickelung der Anschlussleitung das Gerät ausschalten und den Netzsteckerziehen!
Augenschutz tragen! / Gehorschutz tragen!
Setzen Sie das Gerät nicht dem Regen aus!
Zu Ihrer Sicherheit
WARNING!
Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.
Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!
Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise konnen Schaden am Gerät und Gefahren fur den Bediener und andere Personen entstehen.
Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Verbot eigenmächtiger Veränderungen und Umbauten
Es ist verboten, Veränderungen am Gerät durchzufahren oder Zusatzgeräte daraus herzustellen. Solche Änderungen konnen zu Personenschäden und Fehlfunktionen führen.
Reparaturen am Gerät dürfen nur von hierzu beaufragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Orignalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Informationssymbole dieser Anleitung
Die Zeichen und Symbole in dieser Anleitung sollen. Ihnen halten, die Anleitung und das Gerät schnell und sicher zu benutzen.
Hinweis
Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.
Handlungsschritt
Fordert Sie zum Handeln auf.
✓ Handlungsergebnis
HierfindensiedasErgebnisenerAbfolgevon Handlungsschritten.
[1]Positionsnummer
Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.
A Illustrationskennzeichnung
Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.
1 Handlungsschrittnummer
Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.
Sicherheitshinweise
Gefahrenstufen von Warnhinweisen
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:
GEFAHR!
Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
WARNING!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolggt werden, zu schweren Verletzungen bis hin zum Tod.
VORSICHT!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolggt werden, zu leichten oder gingefugigen Verletzungen.
Achtung!
Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieten wird, zu Sachschäden.
Aufbau von Sicherheitshinweisen
GEFAHR！
Art und Quelle der Gefahr!
Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr
Sicherheitshinweise
Selbst- und Personenschutz
Dieses Gerätarf nicht von Kindern unter 16 Jahren und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
Aus Sicherheitsgründen dürfen Kinder unter 16 Jahren oder Personen, die die Gebrauchsanweisung nicht kennen, den Rasentrimmer nicht benutzen. Ortliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie den Rasentrimmer nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Rasentrimmer spielen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.
Schalten Sie den Motor nur ein, wenn ihre Füge und Höhe in sicheren Abstand von der Schneideinrichtung entfern sind.
Trennen Sie die Maschine stets von der Stromversorgung, wenn diese unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
Tragen Sie bei Arbeiten mit oder am Rasentrimmer immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehorschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringgert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.
Vor dem Einsatz
Machen Sie sich vor Arbeitsbeginn mit dem Rasentrimmer und seinen Funktionen sowie seinen Bedienelementen vertraut.
Montieren Sie nie metallische Schneidelemente.
Benutzen Sie keinen Rasentrimmer, dessen Schalter defekt ist und sich nicht mehr ein-oder ausschalten lasst. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
Sicherheitshinweise
Schlieben Sie keine beschädigten Kabel an die Stromversorgung an. Berühren Sie kein beschädigtes Kabel, bevors von der Stromversorgung getrennt wurde. Beschädigte Kabel können zum Berühren aktiver Teile führen.
Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Vergewissern Sie sich vor dem Gebrauch, dass der Rasen von Åsten, Steinen, Drahten etc. befrei ist und berücksichtigten Sie diesen während des gesamten Trimmens.
Bevor Sie Einstellungen am Gerät vornehmen, es säbern oder die Anschlussleitungen prufen, schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Prufen Sie vor Inbetriebnahme der Maschine und nach jeglichem Aufprall die Anschlussleitung auf Anzeichen von VerschleB oder Beschadigung. Lassen Sie notwendige Reparaturen von einer Elektrofachkraft oder einer Fachwerkstatt durchführten.
Prufen Sie vor jedem Gebrauch, ob das Gerätekabel mit Netzstecker oder ob die Anschlusskabel beschädigt, brüchig/veraltert oder verworren sind.
Beschädigte Kabel umgehend vor dem weiteren Gebrauch in einer Fachwerkstatt austauschen lessen.
Kabel
Verwenden Sie ausschließlich Verlängerungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m :
- wenn Gummischlauchleitungen, dann nicht leichter als Typ HO7RN-F
- wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumper oder Lagerung im Freien)
Stecker und Kupplung mussenspritzwassergeschützt sein.
Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .
Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern halten. Kabel nicht durch Turritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schaltebels am Führungsholm)
Verwenden Sie nur Anschlusskabel, die in einwandfreiem Zustand sind.
Beim Einsatz
Arbeiten Sie mit dem Gerät nicht in explosionsgefahrddeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Der Rasentrimmer kann Funken erzeugen, die den Staub oder die Dämpfe entzünden konnen.
Lassen Sie bei Arbeitsunterbrechungen den Rasentrimmer nie unbeaufsichtigt und bewahren Sieihn an einem sicheren Ort auf.
Halten Sie den Rasentrimmer beim Einsatz parallel zum Rasen, da sonst Verletzungsgefahr besteht.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum rotierenden Faden ein.
Greifen Sie nicht in den rotierenden Faden.
Seien Sie achtsam vor Verletzungen an der Vorrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in ihrer normalen Arbeitsposition, bevor es eingeschaltet wird.
Tragen Sie geeigneten Augenschutz und Gehorschutz!
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
Seien Sie besonderss vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
Schalten Sie den Motor beim Transport von zu den einzelnen Arbeitsstellen ab.
Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern, um Beschädigungen an Kabeln zu vermeiden, welche zum Berühren von aktiver Teile führen können.
Sicherheitshinweise
Wird die Netzanschlussleitung these Gerätes beschädigt, muss sie durch den Hersteller oder seinen Kundendienst oder eine qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Überbrücken und entfernen Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Tastschalters am Griff).
Die Fadenbox nicht auf den Boden stoffen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, achten Sie auf eine verstärkte Vibration am Griff. Wenn dies der Fall ist, muss das Gerät von einer qualifizierten Fachkraft oder einer Fachwerkstatt überprüft und ggf. repariert werden.
Schalten Sie unter folgenden Umständen das Gerät ab und entfern den Sie den Netzstecker von der Stromversorgung. Vergewissern Sie sich, das alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind:
- Bevor Sie das Gerät verlassen;
- bevor Sie eine Blockade lose;
- bevor Sie Reinigungs-, Wartungs- oder Einstellungenarbeiten vornehmen;
- bevor Sie das Gerät auf Beschädigungen überprüfen, z. B. nach dem ein Fremdkörper getroffen wurde;
- bei übermäßig starken Vibrationen des Geräts.
Nach dem Einsatz
Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug lauft nach!
Sollten Sie Wartungs- und Reinigungsrarbeiten am Gerät durchführren, schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
Das Abnehmer der Schutzeinrichtungen oder der Austausch der Fadenspule)durenur bei stillgesetztem Motor und abgeschalteten Schneidwerkzeug und nur bei abgezogenem Netzstecker vorgenommen werden.
Verwenden Sie nur Original Fadenspule und beachten Sie die Einbauhinweise!
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie das Gerät nicht mit Wasser.
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern{lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.
> Lassen Sie den Motor abkühlen, bevor Sie das Gerät abstellen.
Allgemeine Sicherheitshinweise
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie davon nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile.itte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise,ziehen Sie vorher den Netzstecker.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.
Dieser Rasentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Verwenden Sie den Rasentrimmer nur bei Tageslicht oder unter guter künstlicher Beleuchtung. Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Rasentrimmer nur bei trockenen Wetterbedingungen. Halten Sieihn von Regen oder Nasse fern. Durch das Eindringen von Wasser in den Rasentrimmer erhöht sich das Risiko eines elektrischen Schlags.
Benutzen Sie das Gerät nicht bei Regen- oder Gewittergefahren.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschildern an dem Gerät.
Bestimmungsgemäß Verwendung
Der Rasentrimmer ist ausschließlich für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich bestimmt.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.
Bestimmungswidrige Verwendung
Dieser Rasentrimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.
Wegen körperlicher Gefährung des Benutzers darf der Rasentrimmer nicht verwendet werden:
- zum Trimmen von Buschen, Hecken und Strauchern;
- zum Schneiden von Blumen;
- zum Zerkleinern im Sinne der Kompostierung.
Typenschild
Lage
Das Typenschild finden Sie am Gehäuse des Rasentrimmers.
Hinweis
Die Kennzeichnung besitz urkundenwert und dar nicht verändert oder unkenntlich gegacht werden.
Aufbau
1 Schalleistung garantiert
2 Schutzklasse/Schutzart
3 CE-Kennzeichnung
4 Hersteller
5 Gerätegruppe
6 Modellname
7 Modellummer
8 Seriennummer
9 Leistung
10 Motordrehzahl in min-1
11 Gewicht
12 Nennspannung, Stromart, Frequenz
13 Entsorgungshinweis
14 Baujahr
Montage
Rasentrimmer montieren A
Stecken Sie das Rasentrimmeroberteil und das Rasentrimmerunterteil zusammen, bis die Verbindung hörbar einrastet.
Schutzabdeckung befestigen B C
Platzieren Sie die Schutzabdeckung am Rasentrimmer B.
Fixieren Sie die Schutzabdeckung mit den Befestigungsschrauben C 1.
Hinweis
Entfernen Sie vor Starten des Gerätes den Schnittschutz am Fadenmesser C 2.
Hinweis
Der Rasentrimmer kann für das Schneiden von kleinen Rasenflächen E und den Kantenschmitt F verwendet werden.
Betrieb
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Schalten Sie den Motor ab, warten Sie bis das Schneidwerkzeug stillteht undziehen Sie den Netzstecker bevor Sie Einstellungen am Gerat vornehmen.
Bedienelemente M
1 Obergriff
2 Entriegelungstaste
3 Kabelzugentlastung
4 Mittelgriff
5 Arretierknopf
6 Fadenmesser
7 Fadenspule
8 Auftippknopf fur Fadennachstellung
9 Ein-Ausschalter
10 Kabel
11 Schutzabdeckung
Betriebszeiten
Beachten Sieitte regionaleVorschriften.
Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.
Kabel in die Zugentlastung führen D
Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lösen des Verlängerungskabels.
Befestigen Sie das Verlängerungskabel wie abgebildet in der Zugentlastung.
Anschluss an die Steckdose (230 Volt, 50 Hz)
WARNING!
Gefahr von Verletzungen oder Sachschäden.
Beachten Sie die Netzspannung.
Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 A Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.
Hinweis
Die Schutzeinrichtungen schützen bei Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.
- Wir empfehlen, das Gerät nur an Steckdosen anzuschreiben, die mit einer Fehlerstromschutz-einrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA abgeschichert sind.
- Für Alt-Installationen gibt es Nachrustsätze. Sprechen Sie mit einer Elektrofachkraft.
Ein-/Ausschalten G
WARNING!
Gefahr von Verletzungen durch den rotierenden Faden.
Werkzeug lauft nach!
Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
Halten Sie den Rasentrimmer vor dem Einsatz parallel zum Boden.
Geräeinschalten
→ Drücken und halten Sie die Entriegelungsta
→ Drucken Sie den Ein-/Ausschaler
Lassen Sie die Entriegelungstaste los.
Das Schneidwerkzeug lauft.
Gerät ausschalten
Lassen Sie den Ein-/Ausschalter los.
✓ Das Schneidwerkzeug kommt nach kurzer Zeit zum Stillstand.
Schneidvarianten für den Betrieb
Schneiden von kleinen Rasenflächen
Halten Sie das Gerät am Ober- und Mittelgriff.
→ Schwingen Sie das Gerät halbkreisförmig vor dem Körper (ohne Bodenkontakt).
Hinweis
Der optimale Arbeitswinkel fur das Schneiden beträgt ca. 30^ . Höheres Gras langsam und stufenweise schneiden.
Kantenschnitt F
Die Funktion des Kantenschnits erfolgt ein prazises Trimmen entlang der Rasenkante.
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug vornehmen.
→ Drucken Sie den Arretierknaf
Drehen Sie das Rasentrimmeroberteil um 180^ nach links, bis diese hörbar einrastet 2.
Halten Sie das Gerät am Ober- und Mittelgriff.
Führn Sie das Gerät entlang der Rasenkante (ohne Bodenkontakt) 3.
Fadennachstellung H
Tippen Sie das laufende Gerät mit dem Auftippknopf auf einen festen Untergrund, z.B. Gehwegplatte (Anpressdruck ca. 3 kg). Es werden automatisch ca. 1,5 cm Schneidfaden nachgeführt.
Wartung
WARNING!
Gefahr von Verletzungen oder Sachschäden.
Wartungs- und Reinigungsrarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
Vor allen Arbeiten am Gerät Netzsteckerziehen!
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen, nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführten halten.
Reinigung des Rasentrimmers
Schalten Sie den Rasentrimmer aus und warten Sie, bis das Schneidwerkzeug zum Stillstand gekommen ist.
Reinigen Sie das Gerät nach jedem Gebrauch mit einem Handfeger.
Reinigen Sie in regelmäßigen Abständen die Luftungsschlitze und die Unterseite des Gerätes von Grasresten.
Achtung!
Reinigen Sie das Gerät nicht mit Wasser.
Hinweis
Um ein unbeabsichtigtes Abspulen zu vermeiden, Faden der neuen Fadenspule vor dem Einlagen nicht aus den Halteschlitzenephenmen
Ziehen Sie, nach dem Einfadeln und Zusammensetzen der Fadenspule in den Spulendeckel, kräftig an den beiden Fadenenden um diese aus den Halteschlitzen der Fadenspule zu losen.
Setzen Sie den Spulendeckel zumsammen mit der Fadenspule so auf die Fadenspulen-Aufnahme auf, dass die beiden Haltelaschen des Spulendeckels spürbar einrasten.
WARNING!
Gefahr von Verletzungen durch rotierenden Faden.
Beim Einsatzen wird der Faden auf Arbeitslange abgeschritten.
Gerat nur in Arbeitsstellung einschalten.
Transport und Lagerung
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Netzsteckerziehen!
Fadenspule austauschen I J K
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät Netzsteckerziehen!
Drücken Sie die Haltelaschen am Spulendeckel zusammen 1 ① undziehen ihn mit der Fadenspule ab 1 ②.
Entnehmen Sie die Fadensp1e1.
Entfernen Sie eventuelle Verschmutzungen.
Legen Sie eine neue Fadenspule in den Spulendeckel ein 2.
Fadeln Sie die Fadenenden durch die Osen des Spulendeckels 3.
Lagerung
Führren Sie nach jeder Saison eine gründliche Reinigung an Ihr dem Gerät durch.
Lagern Sie den Rasentrimmer in einem sauberen und trockenen Raum.
Schützen Sie den Rasentrimmer bei längerer Lagerung gegen Rost/Oxidation.
Beseitigung von Störungen
WARNING!
Gefahr von Verletzungen oder Sachschäden.
Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.
Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab undziehen Sie den Netztstecker.
| Problem Mögliche | Ursache Abhilfe | |
| Fadennachstellung Funktioniert nicht. | Fadenspule ist leer. Tauschen Sie die Fadenspule aus. | |
| Schneidfaden ist abgerissen und in die Fadenspule eingezogen. | Entnehmen Sie die Fadenspule, ggf.Faden mit leichtem Zug neu aufwickeln und Spule einlagen. | |
| Schneidfaden hat sich auf der Spule verklemmt. | ||
| Schneidfaden ist auf der Spule verschweit. | Entfernen Sie den verschreibensten Fa-denteil, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlagen. | |
| Motor lauft nicht. | Netzspannung fehl. | |
| Kabelschaden:Achtung! Stromschlag durch Kabelschaden.Wenn das Kabel durchtrennt oder beschädigt wird, lost nicht immer die Sicherung aus. | Überprüfen Sie die Stromversorgung und{lassen diese gegebenenfalls durch eine Elektrofachkraft reparieren. | |
| Berühren Sie das Kabel nicht, bevor der Netz-stecker aus der Steckdose gezogen ist. | ||
| Rasentrimmerbeginn übermöig stark zu vibrieren. | Antrieb wird blockiert oder das Lager ist defekt. | Lassen Sie den Rasentrimmer von einer Fachwerkstatt untersuchen und ggf.reparieren. |
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkauf oder die nachstgelegene Niederlassung.
Umweltgerechte Entsorgung
Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Werfen Sie das Elektrowerkzeug nicht in den Hausmull! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
EG-Konformitätserklärung
Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitäserklarung, die ein Bestandteil dieser Betriebsanleitung ist.
Contents
Beschermkap bevestigen B C
WOLF-Garten ist eine Mark der MTD Products Aktiengesellschaft
WOLF-Garten is a trademark of MTD Products Aktiengesellschaft
Industriestraße 23 • 66129 Saarbrücken • Germany
Fon/Phone +49 6805 79-202 • Fax +49 6805 79-442
www.WOLF-Garten.com·info@WOLF-Garten.com
769-22590
f www.WOLF-Garten.com
