BEDIENUNGSANLEITUNG MDRB593FGE46 MIDEA

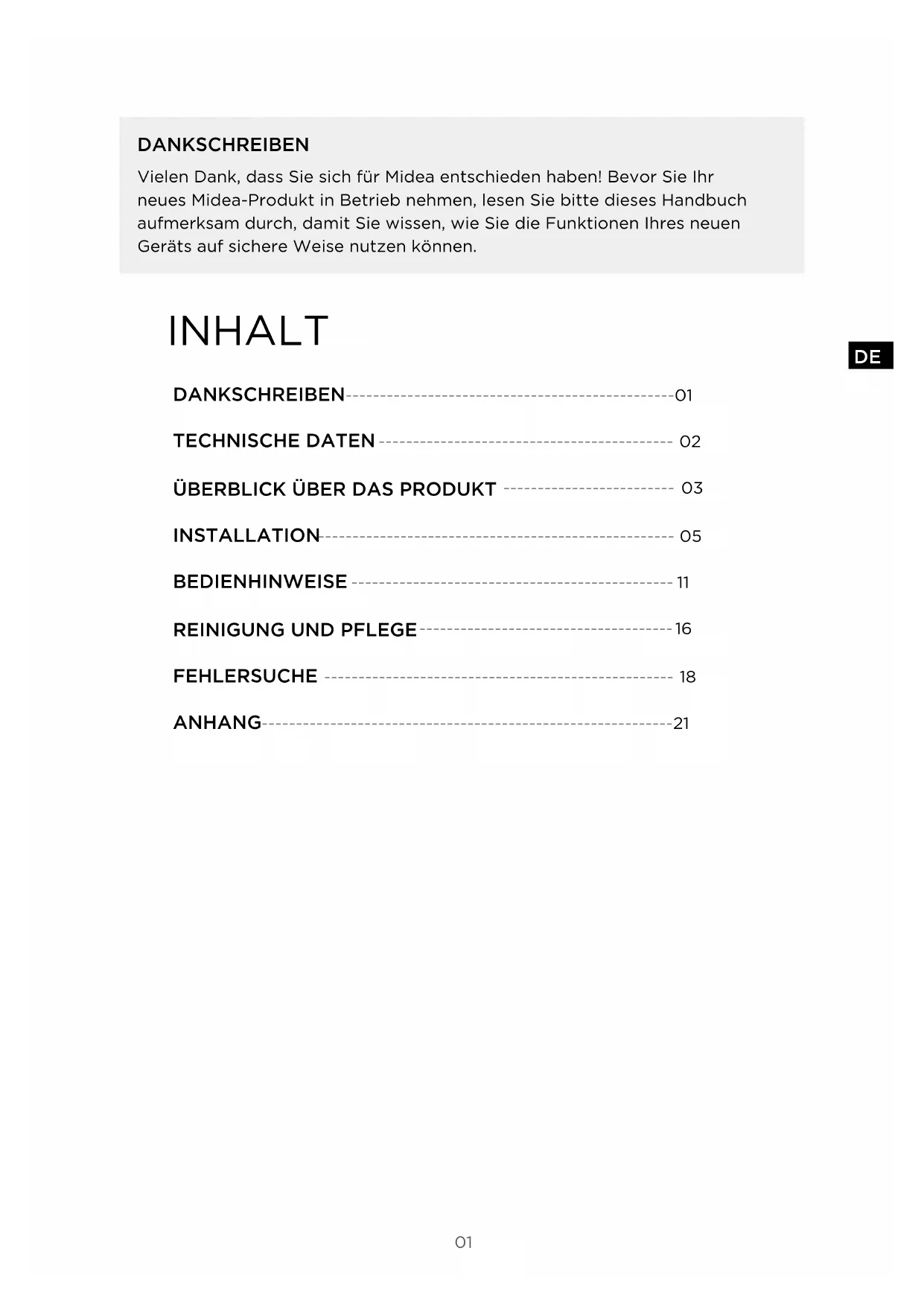

DANKSCHREIBEN Vielen Dank, dass Sie sich für Midea entschieden haben! Bevor Sie Ihr neues Midea-Produkt in Betrieb nehmen, lesen Sie bitte dieses Handbuch aufmerksam durch, damit Sie wissen, wie Sie die Funktionen Ihres neuen Geräts auf sichere Weise nutzen können. INHALT DANKSCHREIBEN

REINIGUNG UND PFLEGE

TECHNISCHE DATEN Produktmodell MDRB593FGE* Nennspannung/-frequenz 220 - 240 V~/50Hz Nennstrom 1,5 A Gesamtvolumen 435 L Fassungsvermögen des Frischkostfaches 272 L Fassungsvermögen des Kühlfachs 44 L Fassungsvermögen des Vier-Sterne-Fachs 119 L Gefrierkapazität 9 kg/24 h Temperaturanstiegszeit 10 Std. Abmessungen (B x T x H) 700 x 666 x 1880 mm03

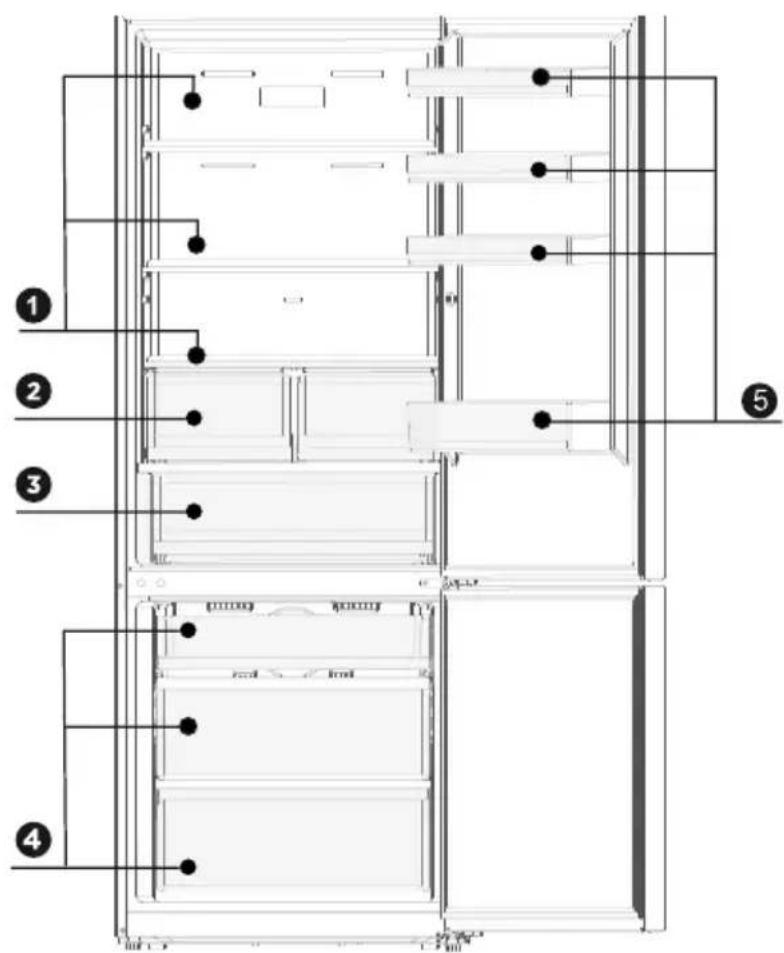

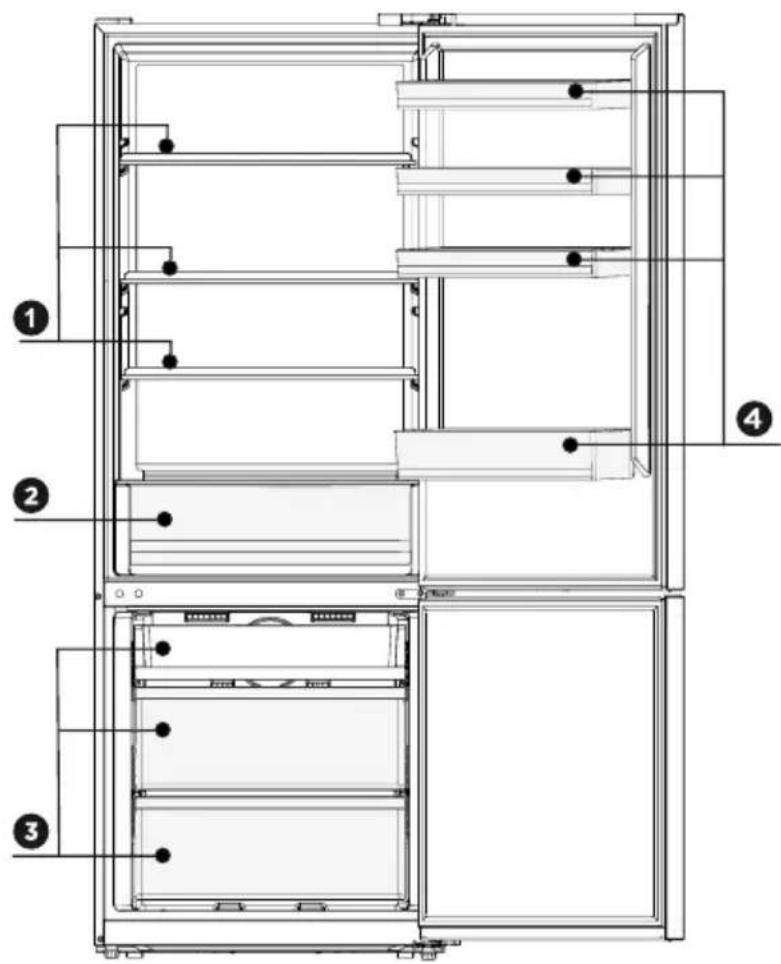

Fisch- und Fleischbehälter

Türablage ACHTUNG Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.04

Obst- und Gemüsefach

Fisch- und Fleischbehälter ACHTUNG Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.05

INSTALLATION Installationsanleitung Für Kühlgeräte mit Klimaklasse

• In Abhängigkeit von der Klimaklasse ist diese Gefriertruhe für den Einsatz in dem Temperaturbereich bestimmt, der in nachstehender Tabelle angegeben ist.

• Außerhalb des angegebenen Temperaturbereiches arbeitet das Gerät u. U. nicht ordnungsgemäß.

• Die Klimaklasse finden Sie auf dem Etikett des Produkts. Klasse Symbol Umgebungstemperaturbereich°C

IEC 62552 (ISO 15502) ISO 8561

Kaltgemäßigt SN +10 bis +32 +10 bis +32Kühlgemäßigt N +16 bis +32 +16 bis +32Subtropisch ST +16 bis +38 +18 bis +38Tropisch T +16 bis +43 +18 bis +43 Abmessungen und Abstandsmaße

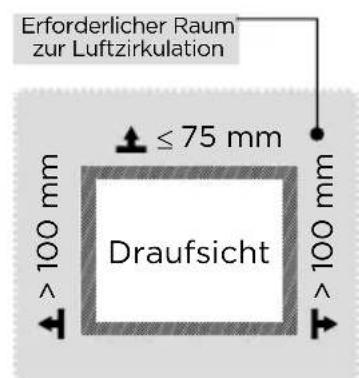

• Sorgen Sie für gute Luftzirkulation rund um das Gehäuse. Stellen Sie bei Installation des Gerätes 10cm Freiraum an beiden Seiten, 10cm an der Oberseite des Gerätes und nicht mehr als 7,5cm an der Rückseite des Gerätes sicher. Draufsicht Erforderlicher Raum zur Luftzirkulation > 100 mm > 100 mm > 100 mm > 100 mm > 100 mm

75 mm ACHTUNG Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.06

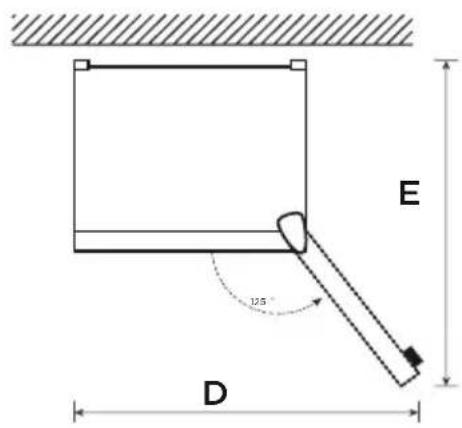

Platzbedarf (bei geöffneter und bei geschlossener Tür)

Breite Gesamthöhe Tiefe Breite bei geöffneter Tür 125

Tiefe ohne Tür Tiefe bei geöffneter Tür 125

Hinweis: Alle Abmessungen inmm07

Türanschlag wechseln

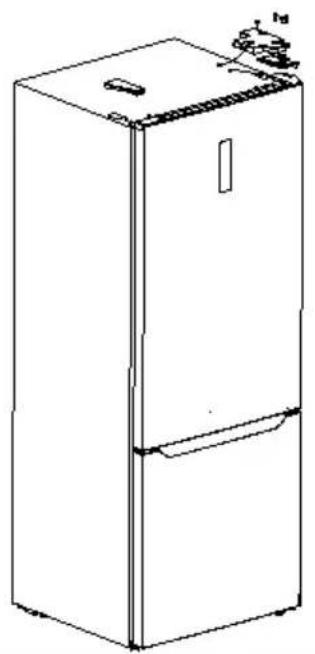

1. Bitte schalten Sie das Gerät aus, bevor Sie diesen Vorgang durchführen.

Entfernen Sie alle Lebensmittel aus den Türablagen.

2. Entfernen Sie die Zierabdeckung, die Scharnierabdeckung, das obere

Scharnier, die Schrauben, trennen Sie die Signalleitung oben rechts

Signalleitungsanschluss), trennen Sie die Signalleitung (

Signalleitungsanschluss).

3. Nehmen Sie die Kühlkammertür, das mittlere Scharnier (verwenden Sie einen

Inbusschlüssel, um die mittlere Scharnierschraube zu entfernen) und die Lochkappe der anderen Seite ab. Mittleres ScharnierLochkappe

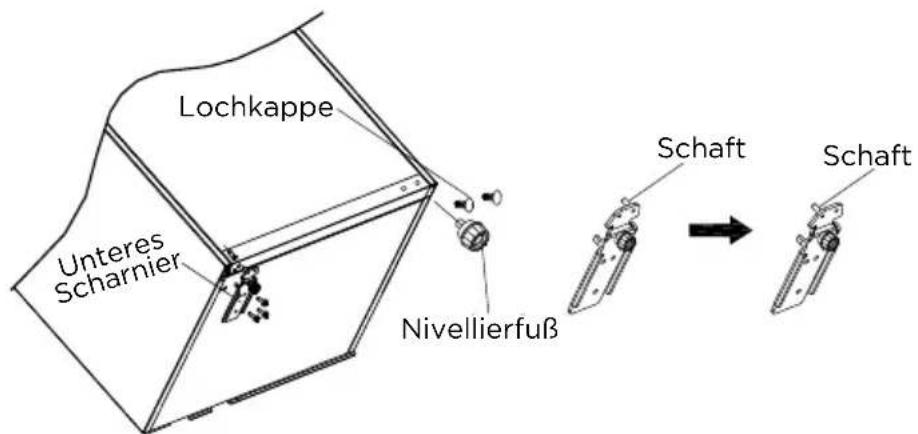

4. Nehmen Sie die Gefrierkammertür ab, demontieren Sie das untere Scharnier,

die Lochkappen und den Nivellierfuß; montieren Sie den Schaft des unteren Scharniers ebenso wie das untere Scharnier auf der anderen Seite.08

Lochkappe Nivellierfuß Schaft Schaft Unteres Scharnier

5. Entfernen Sie die obere Abdeckung der Kühlraumtür und die linke

Zierabdeckung, bringen Sie die obere Scharnierhülse und die Türsignalleitung auf der anderen Seite an und bringen Sie die obere Türabdeckung an.

6. Demontieren Sie den Stopfen, die Selbstverriegelung und das Muffenrohr der

Kühlraumtür. Nehmen Sie die linke Selbstverriegelung der Kühlraumtür und die rechte Zierabdeckung aus der Zubehörtasche, montieren Sie das Muffenrohr, die linke Selbstverriegelung und den Anschlag unten links an der Tür mit der Schraube und montieren Sie dann die rechte Zierabdeckung.

7. Demontieren Sie den Stopper und das Muffenrohr von der unteren rechten

Seite der Gefrierkammertür, montieren Sie das Muffenrohr, die linke Selbstverriegelung und den Stopper unten links an der Tür mit einer Schraube. Linke Zierabdeckung Untere Türabdeckung Türsignalleitung Rechte Zierabdeckung Muffenrohr Muffenrohr Muffenrohr Stopper Stopper Selbstverriegelung Selbst- verriegelung Schraube Schraube09

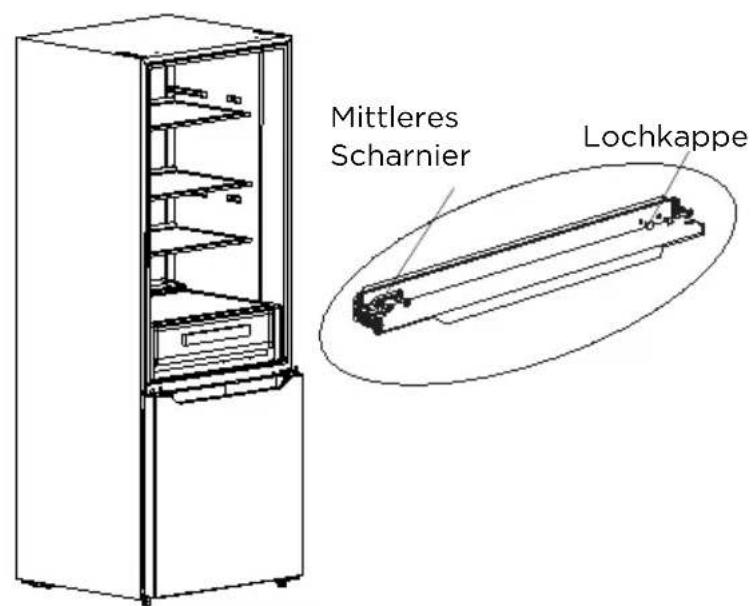

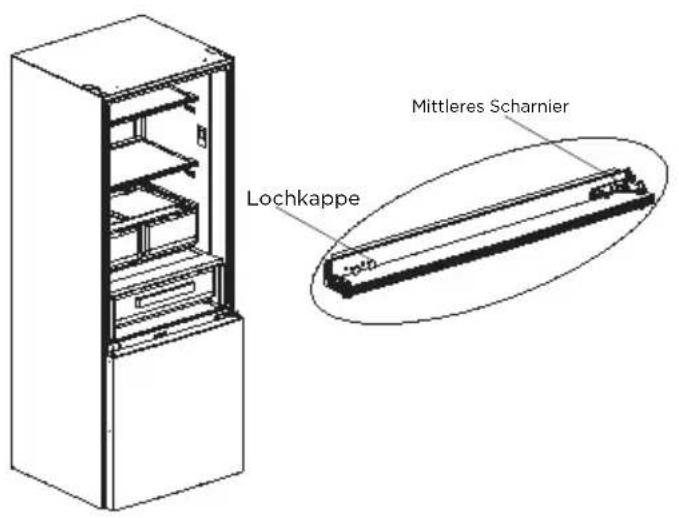

8. Setzen Sie die Gefrierkammertür auf das untere Scharnier und montieren Sie

das mittlere Scharnier sowie die Lochkappen. middle hinge hole cap Mittleres Scharnier Lochkappe

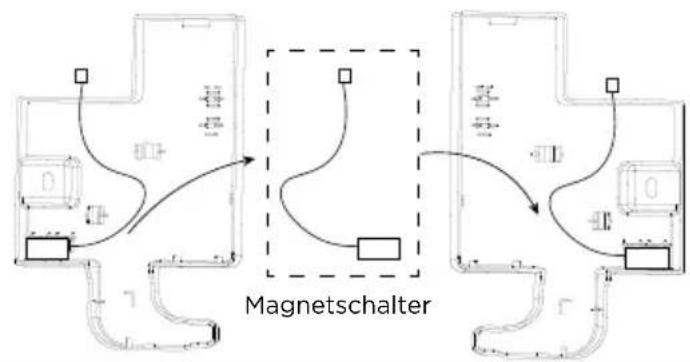

9. Entfernen Sie den Magnetschalter der rechten Scharnierabdeckung und

montieren Sie ihn an der linken Scharnierabdeckung. magnetic switch Magnetschalter

10. Entfernen Sie das obere linke Scharnier von der Zubehörtasche und legen Sie den

Türkörper auf das mittlere Scharnier und installieren Sie das obere linke Scharnier. Verbinden Sie die Signalleitung

an der Oberseite des Kühlschranks mit der Signalleitung

an der Tür. Verbinden Sie das Signalkabel

und installieren Sie die linke Scharnierabdeckung und die Zierabdeckung. decorative cover left upper hinge

Zierabdeckung Linkes oberes Scharnier10

• Um Vibrationen zu vermeiden, muss das Gerät waagerecht ausgerichtet werden.

• Falls erforderlich, passen Sie die Nivellierfüße an, um Bodenunebenheiten auszugleichen.

• Die Vorderseite sollte etwas höher als die Rückseite sein, um das Schließen der Tür zu erleichtern.

• Die Nivellierfüße lassen sich durch leichtes Kippen des Kühlschranks leicht drehen.

• Drehen Sie die Nivellierfüße gegen den Uhrzeigersinn , um das Gerät anzuheben, und im Uhrzeigersinn , um es abzusenken. Beleuchtung austauschen

• Jeder Austausch oder jede Wartung der LED-Lampen muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person vorgenommen werden. ACHTUNG Dieses Produkt enthält zwei Lichtquellen der Energieezienzklasse (F). (G). Gerät anschließen Schließen Sie nach Installation des Gerätes den Netzstecker an eine Steckdose an. ACHTUNG Warten Sie nach Anschluss des Netzkabels (oder Steckers) an eine Steckdose 2 oder 3Stunden, bevor Sie Lebensmittel in das Gerät geben. Wenn Sie Lebensmittel hineingeben, bevor sich das Gerät vollständig herabgekühlt hat, könnten Ihre Lebensmittel verderben. Tipps zum Energiesparen

• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Wenn die Umgebungstemperatur hoch ist, läuft der Kompressor häufiger und länger, was zu einem höheren Energieverbrauch führt.

• Gewährleisten Sie eine ausreichende Belüftung an der Unterseite, den Seiten und der Rückseite des Geräts. Decken Sie die Lüftungsöffnungen keinesfalls ab.

• Bitte beachten Sie auch die Abstandsmaße im Kapitel „Installation“.

• Die Anordnung der Schubladen, Einlegeböden und Regale, wie in der Abbildung gezeigt, bietet die effizienteste Energienutzung und sollte daher so weit wie möglich beibehalten werden. Alle Schubladen und Einlegeböden sollten im Gerät verbleiben, um die Temperatur stabil zu halten und Energie zu sparen.

• Um einen größeren Stauraum zu erhalten (z.B. für großes Kühl-/Gefriergut), können die mittleren Schubladen herausgenommen werden. Die oberen und unteren Schubladen und Einlegeböden sollten bei Bedarf zuletzt herausgenommen werden.

• Ein gleichmäßig gefülltes Kühl-/Gefrierabteil trägt zu einer optimalen Energienutzung bei. Vermeiden Sie daher leere oder halbleere Fächer.

• Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie in den Kühl-/Gefrierschrank stellen. Bereits abgekühlte Lebensmittel erhöhen die Energieeffizienz.

• Lassen Sie gefrorene Lebensmittel im Kühlschrank auftauen. Die Kälte der gefrorenen Lebensmittel reduziert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.

• Öffnen Sie die Tür nur so kurz wie nötig, um den Kälteverlust zu minimieren. Wenn Sie die Tür nur kurz öffnen und wieder richtig schließen, verringert sich der Energieverbrauch.

• Die Türdichtungen Ihres Geräts müssen vollkommen intakt sein, damit die Türen ordnungsgemäß schließen und der Energieverbrauch nicht unnötig erhöht wird.11

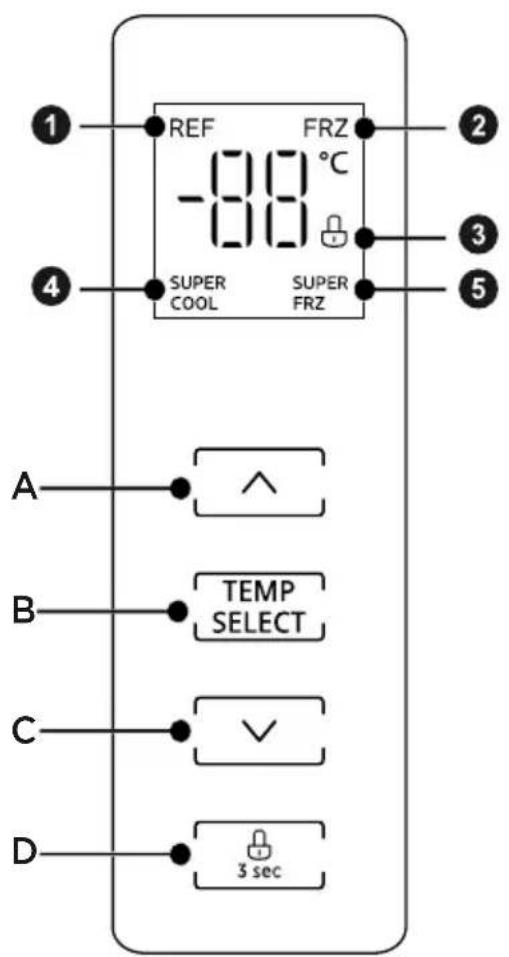

BEDIENHINWEISE Bedienfeld

Kühlbereichtemperatur Temperatur erhöhen Gefrierschubfachtemperatur Temperatur für Fach wählen Sperren/Entsperren Temperatur absenken Schockkühlen Sperren/Entsperren Schockfrosten ACHTUNG Das tatsächliche Bedienfeld kann sich von Modell zu Modell unterscheiden.Das Bedienfeld schaltet sich automatisch aus, um Energie zu sparen.12

• Halten Sie im entsperrten Zustand die Taste für 3 Sekunden gedrückt, um aufzurufen. Halten Sie im gesperrten Zustand die Taste für 3 Sekunden gedrückt, um aufzurufen. Die nachstehend beschriebenen Funktionen können nur im entsperrten Zustand bedient werden. Temperatureinstellung des Kühlbereichs

• Drücken Sie die Taste , um die eingestellte Temperatur des Kühlschranks zu ändern, das Symbol wird angezeigt.

• Jedes Mal, wenn Sie auf oder klicken , steigt die eingestellte Temperatur um 1 °C oder sinkt um 1 °C. Die Temperatureinstellung wird nach dem Verriegeln des Displayfelds wirksam.

• Der Einstellbereich des Kühlschranks ist 2 °C - 8 °C.

• Drücken Sie die Temperaturzonenwahltaste, um die Kühltemperaturzone auszuwählen, und halten Sie die Temperaturzonenwahltaste 3 Sekunden lang gedrückt, bis Sie drei Signaltöne hören, um in den Kühlabschaltungszustand zu gelangen. Zu diesem Zeitpunkt zeigt das digitale Display „- -“ an.

• Drücken Sie im Zustand der Kühlungsabschaltung die Temperaturzonenauswahltaste, um die Kühlungstemperaturzone auszuwählen und halten Sie die Temperaturzonenauswahltaste 3 Sekunden lang gedrückt, bis Sie drei Signaltöne hören, um den Zustand der Kühlungsabschaltung zu verlassen. Das digitale Display kehrt zur normalen Temperaturanzeige zurück und die Standardtemperatur für das Kühlfach ist auf 5 eingestellt, um in den normalen Betriebsmodus zu gelangen. Temperatureinstellung der Gefrierschublade

• Drücken Sie , um die eingestellte Temperatur des Tiefkühlschranks zu ändern, das Symbol wird angezeigt.

• Jedes Mal, wenn Sie auf oder klicken , steigt die eingestellte Temperatur um 1 °C oder sinkt um 1 °C. Die Temperatureinstellung wird nach dem Verriegeln des Displayfelds wirksam.

• Der Einstellbereich des Tiefkühlschranks ist -24 °C bis -16 °C. Schockkühlmodus

• Nachdem die Tiefkühltemperatur auf 2 °C eingestellt ist, drücken Sie die Taste „ “ zum Senken der Temperatur, um den Superkühlmodus zu aktivieren. Das Symbol wird angezeigt und der Superkühlmodus wird aktiviert, sobald das Bedienfeld gesperrt wird.

• Das Superkühlen wird nach 6 Stunden automatisch beendet oder Sie drücken erneut die Taste Temperature Up (Temperatur erhöhen). Schockfrostmodus

• Wenn die Gefriertemperatur auf -24 °C eingestellt ist, wird durch Drücken der Taste Temperature Down (Temperatur senken) in den Schockfrostmodus gewechselt. Das Symbol wird angezeigt und der Schockfrostmodus wird aktiviert, sobald das Bedienfeld gesperrt wird.

• Schockfrosten wird nach 40 Stunden automatisch beendet oder drücken Sie erneut die Taste Temperature Up (Temperatur erhöhen).

• Wir empfehlen, den Schockfrostmodus für einen Zeitraum von 12 Stunden einzuschalten, bevor Sie eine größere Menge an Gefriergut auf einmal in das Gefrierfach geben.13

ACHTUNG Empfohlene Einstellung: Kühlbereich 4 °C, Gefrierfach -18 °C. Die Schockfrostfunktion ist so konzipiert, dass der Nährwert der Lebensmittel im Gefrierfach erhalten bleibt. Sie kann die Nahrungsmittel in kürzester Zeit einfrieren. Wenn eine große Menge Nahrungsmittel gleichzeitig eingefroren werden soll, aktivieren Sie die Schockfrostfunktion und geben Sie die Nahrungsmittel hinein. Die Gefriergeschwindigkeit des Gefrierbereichs wird erhöht, wodurch Nahrungsmittel schneller einfrieren, Nährstoffe effektiv eingeschlossen werden und die Aufbewahrung vereinfacht wird. Tür-offen-Signalton und Tür-offen-Alarm

• Wenn die Tür länger als 120 Sekunden geöffnet wird, ertönen zuerst zwei Summeralarme und dann jede Minute ein Alarmsignal. Drücken Sie eine beliebige Taste, um den Alarm kurz auszuschalten. Dieser Alarm kann nicht abgebrochen werden, also schließen Sie bitte die Tür so schnell wie möglich. Fehlercode

• Die auf dem Display angezeigten Warnungen weisen Sie auf Fehler des Kühlschranks hin. Auch wenn der Kühlschrank u. U. weiterhin kühlen kann, müssen Sie sich beim Auftreten eines Fehlers mit einem/-r Servicetechniker/- in zwecks Wartung/Instandsetzung in Verbindung setzen, um den optimierten Betrieb des Kühlschranks sicherstellen zu können. Fehlercode Fehlerbeschreibung E1 Fehler des Kühltemperatursensors E2 Defekter Tiefkühlschranktemperatursensor E3 Temperatursensorfehler i, Fleisch- und Fischbehälter E5 Abtausensor des Tiefkühlschranks defekt E6 Hauptsteuerplatine und Displayplatine defekt E7 Fehler des Umgebungstemperatursensors14

Tipps zur Einlagerung von Lebensmitteln Gefrierbereich

• Das Gefrierabteil ist zur Aufbewahrung von tiefgefrorenen Lebensmitteln, zur langfristigen Lagerung von Tiefkühlkost und die Herstellung von Eis bestimmt.

• Verwenden Sie die Ablagen in der Tür des Gefrierabteils nur zur Aufbewahrung von gefrorenen Lebensmitteln, nicht zur Aufbewahrung von heißen Lebensmitteln, die zum Einfrieren bestimmt sind.

• Legen Sie frische und gefrorene Lebensmittel nicht nebeneinander. Die gefrorenen Lebensmittel können auftauen.

• Wenn Sie frische Lebensmittel (wie Fleisch, Fisch oder Hackfleisch) einfrieren, schneiden Sie sie in Teile, die gleichzeitig verwendet werden.

• Lagerung von Tiefkühlkost: Auf den Verpackungen sind in der Regel Anweisungen angegeben, die Sie unbedingt befolgen sollten. Wenn keine Angaben auf der Verpackung zu finden sind, sollten die Lebensmittel nicht länger als drei Monate nach Kaufdatum aufbewahrt werden.

• Achten Sie beim Kauf von Tiefkühlkost darauf, dass sie bei einer geeigneten Temperatur eingefroren wurde und die Verpackung nicht beschädigt ist.

• Gefrorene Lebensmittel sollten in geeigneten Verpackungen aufbewahrt werden, um die Qualität zu erhalten, und sollten so schnell wie möglich wieder in das Gefrierabteil zurückgelegt werden.

• Wenn eine Packung mit gefrorenen Lebensmitteln Feuchtigkeit oder eine anormale Ausbeulung aufweist, wurde sie wahrscheinlich bei der falschen Temperatur gelagert und der Inhalt ist verdorben.

• Die Aufbewahrungsdauer für gefrorene Lebensmittel hängt von der Raumtemperatur, der Einstellung des Thermostats, der Häufigkeit des Öffnens der Gefrierschranktür, der Art der Lebensmittel und der Dauer des Transports des Produkts vom Geschäft zum Haushalt ab. Befolgen Sie stets die auf der Verpackung aufgedruckten Anweisungen und überschreiten Sie niemals die auf der Verpackung angegebene maximale Lagerzeit. Gefrierfach

• Um Feuchtigkeit und anschließende Eisbildung zu vermeiden, sollten Sie niemals Flüssigkeiten in unverschlossenen Behältern in den Kühlschrank stellen. Frost neigt dazu, sich an den kältesten Stellen des Verdampfers zu sammeln. Wenn Sie Flüssigkeiten unverschlossen aufbewahren, müssen Sie häufiger abtauen.

• Geben Sie niemals warme Lebensmittel in den Kühlschrank. Diese sollten zunächst auf Zimmertemperatur abkühlen und dann so platziert werden, dass eine ausreichende Luftzirkulation im Kühlschrank gewährleistet ist.

• Lebensmittel oder Lebensmittelbehälter sollten nicht die Rückwand des Kühlschranks berühren, da sie an der Wand festfrieren können. Öffnen Sie die Tür des Kühlschranks nicht regelmäßig.

• Fleisch und sauberer Fisch (in einem Paket oder in Plastikfolie verpackt) können in den Kühlschrank gestellt und innerhalb von 1 - 2 Tagen verbraucht werden.

• Obst und Gemüse ohne Verpackung können Sie in das für frisches Obst und Gemüse vorgesehene Fach legen. ACHTUNG Die optimale Temperatureinstellung der einzelnen Fächer hängt von der Umgebungstemperatur ab. Die oben genannte optimale Temperatur basiert auf einer Umgebungstemperatur von 25°C.15

Bestellung Fächer TYP Soll- Lagertemperatur. [°C] Geeignete Lebensmittel 1 Kühlschrank +2 x +8 Eier, zubereitete Speisen, verpackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel eignen sich nicht als Gefrierkost.

Vier-Sterne- Gefrierfach x -18 Mit Gefrierkapazität und schneller Gefriergeschwindigkeit. Geeignet zum schnellen Einfrieren und Aufbewahren von Lebensmitteln. Geeignet für gefrorene frische Lebensmittel wie Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasser- und Fleischprodukte. Empfohlen für 3 - 6 Monate, je länger die Lagerzeit, desto schlechter werden Geschmack und Nährwert.

Drei-Sterne- Gefrierfach x -18 Mit Gefrierkapazität. Geeignet für gefrorene frische Lebensmittel wie Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasser- und Fleischprodukte. Empfohlen nicht länger als 3Monate.

Zwei- Sterne- Gefrierfach x -12 Nur zur mittelfristigen Lagerung von bereits gefrorenen Lebensmitteln geeignet, z. B. Eiscreme. Empfohlen nicht länger als 1 Monat.

Ein-Stern- Gefrierfach x -6 Nur zur Kühlung und die kurzfristige Lagerung kleiner Mengen bereits gefrorener Lebensmittel geeignet. Empfohlen nicht länger als 1 Woche. 6 0 Sterne -6 x 0 Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, einige verpackte verarbeitete Lebensmittel usw. (wir empfehlen, diese am selben Tag zu verzehren, vorzugsweise nicht später als nach 3 Tagen). Teilweise eingekapselte verarbeitete Lebensmittel (nicht gefrierbare Lebensmittel). 7 Kühlen -2 x +3 Frisches / gefrorenes Schweine-, Rind- und Hühnerfleisch, Süßwasserprodukte, usw. (7 Tage unter 0°C und über 0°C wird für den Verzehr am selben Tages empfohlen, vorzugsweise nicht später als nach 2 Tagen). Meeresfrüchte (weniger als 0 für 15 Tage, es wird nicht empfohlen, sie über 0°C zu lagern). 8 Frischkost 0 x +4 Frisches Schweine-, Rind- und Hühnerfleisch, Fisch, gekochte, Lebensmittel usw. (Es wird empfohlen, diese am selben Tag zu verzehren, vorzugsweise nicht später als nach 3 Tagen) 9 Wein +5 x +20 Rotwein, Weißwein, Sekt, usw. ACHTUNG Bitte beachten Sie die Empfehlungen des Herstellers auf der Verpackung. Bitte lagern Sie verschiedene Lebensmittel in den entsprechenden Fächern oder der angestrebten Lagertemperatur ihres Einkaufs.16

REINIGUNG UND PFLEGE

• Der Kühlschrank arbeitet nach dem Luftkühlungsprinzip und besitzt somit auch eine automatische Abtaufunktion. Sie können aber den Frost auch manuell entfernen, der sich aufgrund von Jahreszeitenwechsel oder Temperaturschwankungen bildet. Trennen Sie hierfür das Gerät vom Stromnetz oder wischen Sie ihn mit einem trockenen Handtuch weg. Reinigung der Türablage

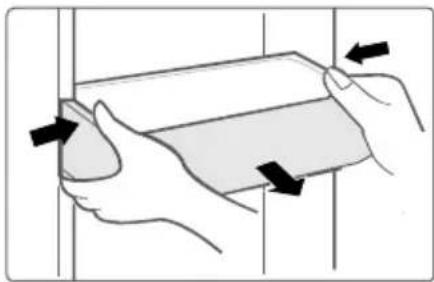

• Drücken Sie die Ablage mit beiden Händen wie durch die Pfeile in nachstehender Abbildung angegeben zusammen und drücken Sie sie anschließend nach oben. Anschließend können Sie die Ablage herausnehmen.

• Reinigen Sie die Ablage gründlich und setzen Sie sie dann in der gewünschten Höhe wieder ein. Reinigen der Glasablage

• Heben Sie die Ablagen an der hinteren Seite der Glasablage dort an, wo die Sicherung der Glasablage in der Halterung liegt und nehmen Sie anschließend die Glasablage heraus.

• Reinigen Sie die Glasablage und setzen Sie sie anschließend in der gewünschten Höhe wieder ein. Reinigung der Gemüseschublade

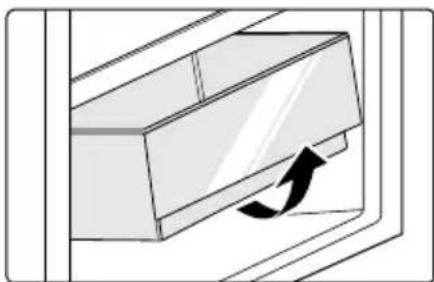

• Nehmen Sie den Inhalt des Schubfachs heraus. Halten Sie die Gemüseschublade am Griff fest und ziehen Sie sie vollständig bis zum Anschlag heraus.

• Heben Sie die Gemüseschublade an und ziehen Sie sie heraus. ACHTUNG Für die Reinigung werden weiche Handtücher oder Schwämme empfohlen, die in Wasser mit nichtkorrosivem neutralem Reinigungsmittel getippt worden sind. Das Gefrierschubfach müssen Sie anschließend mit klarem Wasser abspülen und mit einem trockenen Tuch gründlich trocknen. Önen Sie die Türen, um den Kühlbereich auf natürliche Weise trocken zu lassen, bevor Sie den Kühlschrank wieder in Betrieb nehmen. Benutzen Sie für die Reinigung des Kühlschranks keine harten Bürsten, Stahltopfreiniger, Drahtbürsten, Scheuermittel wie beispielsweise Zahnpasta, organische Reinigungsmittel (wie Alkohol, Aceton, Bananenöl usw.), kochendes Wasser oder saure/ basische Mittel, weil sie die Kühlschrankoberfläche sowie den Kühlschrankinnenraum angreifen können.17

Beenden der Benutzung Stromausfall: Bei einem Stromausfall können Nahrungsmittel selbst im Sommer im Inneren des Geräts mehrere Stunden lang aufbewahrt werden, wobei die Tür so wenig wie nur möglich geöffnet werden sollte und keine weiteren frischen Nahrungsmittel in den Kühlschrank gelegt/gestellt werden dürfen. Nichtbenutzung über längere Zeit: Sie müssen das Gerät vom Stromnetz trennen und anschließend reinigen. Lassen Sie danach die Kühlschranktüren geöffnet, um einer Geruchsbildung vorzubeugen. Transport: Nehmen Sie alle Gegenstände vor einem Transport des Kühlschranks heraus und fixieren Sie alle Glasteile, Gemüsehalter, Gefrierfachschubfächer usw. mit Klebeband. Ziehen Sie zudem die Nivellierfüße fest, schließen Sie die Türen und fixieren Sie sie ebenfalls mit Klebeband. Während des Transports darf das Gerät weder kopfüber stehen noch horizontal liegen oder Vibrationen ausgesetzt werden. Die Neigung während des Transports darf 45° nicht überschreiten. ACHTUNG Das Gerät muss nach der Inbetriebnahme ununterbrochen laufen. Grundsätzlich darf der Betrieb des Geräts nicht unterbrochen werden. Durch Missachtung kann sich die Lebensdauer verkürzen. Lebensmittel können auch im Sommer bei Stromausfall für einige Stunden konserviert werden. Empfehlenswert ist in diesem Fall, die Häufigkeit des Türönens zu reduzieren.18

FEHLERSUCHE Die nachstehenden einfachen Probleme können durch den/die Benutzer/-in selbst behoben werden. Wenn das Problem anschließend immer noch bestehen sollte, dann setzen Sie sich bitte mit der Kundendienstabteilung in Verbindung. Problem Mögliche Ursachen Abhilfemaßnahme Das Gerät funktioniert nicht. Die Stromversorgung ist nicht eingeschaltet oder der Stecker ist nicht sicher eingesteckt. Niedrige Spannung, Stromausfall oder Sicherung ausgelöst. Schließen Sie den Stecker des Netzkabels sicher an. Prüfen Sie die Stromversorgung im Haushalt. Die Beleuchtung schaltet sich nicht ein. Das Gerät ist nicht eingeschaltet. Das Leuchtmittel ist defekt. Trennen Sie das Netzkabel und schließen Sie es wieder an. Ersetzen Sie das Leuchtmittel durch ein neues. Obst und Gemüse sind gefroren. Hatten die Lebensmittel Kontakt mit der Rückseite des Kühlschranks? Der Bereich in der Nähe der Rückwand ist am kältesten. Obst und Gemüse wird in der Frische/Kühlen- Zone aufbewahrt. Lebensmittel, die leicht einfrieren, sollten nicht im hinteren Bereich des Kühlfachs platziert werden. Die Frische/Kühlen-Zone ist Fleisch/ Fisch vorbehalten. Kühl-/ Gefrierbereich kühlt übermäßig. Der Temperaturregler ist nicht richtig eingestellt. Stellen Sie die Temperatur höher ein. Der Kompressor ist lange Zeit in Betrieb. Hohe Umgebungstemperatur führt zu einer längeren Betriebszeit. Es wurden zu viele Lebensmittel auf einmal hinein gegeben. Lebensmittel wurden hineingegeben, bevor sie abgekühlt sind. Die Tür wurde zu häufig geöffnet. Die Eisschicht im Gerät ist zu dick. Das ist normal. Geben Sie nicht zu viele Lebensmittel auf einmal hinein. Warten Sie, bis sich die Lebensmittel abgekühlt haben, bevor Sie sie hineingeben. Öffnen Sie die Tür nicht zu häufig. Das Gerät muss abgetaut werden. Die Tür schließt nicht richtig. Die Tür wird durch Gegenstände blockiert. Es befinden sich zu viele Lebensmittel im Gerät. Die Türdichtung ist verformt. Geben Sie nicht zu viele Lebensmittel in das Gerät. Stellen Sie das Gerät stabil auf. Erhitzen Sie die Türdichtung und kühlen Sie sie anschließend zur Wiederherstellung ab (mit einem elektrischen Haartrockner oder heißem Wasser). Die Außenwand ist heiß. Wenn das Gerät in Betrieb ist, wird über die Metallrohre im Gerät Hitze nach außen abgeleitet. Höhere Umgebungstemperaturen im Sommer bewirken einen Anstieg der Temperatur der Außenwand. Eine höhere Temperatur der Außenwand ist normal. Erhöhen Sie den Raum zur Wärmeableitung oder stellen Sie das Gerät an einem belüfteten, kühlen Ort auf. Quer- oder Vertikalträger sind heiß. Es befinden sich Metallrohre in den Trägern und die von den Röhren freigesetzte Hitze verhindert Kondensation. Das ist normal. Gerüche Verdorbene Lebensmittel. Lebensmittel mit starken Gerüchen. Das Innenfach ist verschmutzt. Reinigen Sie die Flächen und entfernen Sie verdorbene Lebensmittel. Stellen Sie sicher, dass stark riechende Lebensmittel luftdicht verpackt sind. Reinigen Sie das Innenfach. Die tatsächliche Temperatur weicht von der eingestellten Temperatur ab. Wenn warme Lebensmittel in das Gerät gegeben werden, steigt die Temperatur vorübergehend. Nach Einstellung einer neuen Temperatur dauert es einige Zeit, bis die Temperatur im Fach die eingestellte Temperatur erreicht, wenn die Tür nicht geöffnet wird. Nach Stabilisierung der Temperatur unterscheiden sich die Temperaturen in verschiedenen Bereichen innerhalb des Fachs mit einer Abweichung von etwa ±3°C. Das ist normal. Warten Sie einige Zeit, bevor Sie die tatsächliche Temperatur testen. An der Außenseite bildet sich Kondensation. Kondensation kann sich bilden, wenn die Feuchtigkeit im Raum hoch ist. Das ist normal. Wischen Sie die Kondensation mit einem trockenen Tuch ab.19

Problem Mögliche Ursachen Abhilfemaßnahme Kondensation bildet sich im Inneren des Kühlschranks und der Schubladen Der Kühlschrank wahrt eine hohe Feuchtigkeit, damit Gemüse und andere Lebensmittel frisch bleiben. Die Feuchtigkeit im Raum ist zu hoch und die Türen wurden häufig geöffnet. Die Türdichtung ist nicht dicht. Wischen Sie die Kondensation mit einem trockenen Tuch ab. Öffnen Sie die Türen nicht so häufig oder lassen Sie sie nicht zu lange geöffnet. Prüfen Sie die Türdichtung, reinigen Sie sie oder korrigieren Sie die Position. Eis rund um die Belüftung- söffnungen. Die Tür ist nicht richtig geschlossen. Die Türdichtung ist nicht dicht. Stellen Sie sicher, dass Lebensmittel nicht die Tür blockieren. Prüfen Sie die Türdichtung, reinigen Sie sie oder korrigieren Sie die Position. Die Tür lässt sich nur schwer öffnen. Die Differenz im Luftdruck zwischen Innen- und Außenseite des Fachs kann das Öffnen der Tür des Gefrierschranks manchmal erschweren. Warten Sie einen Augenblick und versuchen Sie dann erneut, die Tür langsam zu öffnen. Das Gerät stellt keine Eiswürfel her (nur bei Modellen mit Eisbereiter). Die Funktion zur Eisbereitung ist nicht eingeschaltet. Das Gerät wird nicht mit Wasser versorgt. Der Wasserschlauch ist geknickt. Der Anschluss des Wasserschlauchs ist falsch installiert. Der Wasserdruck ist zu gering. Schalten Sie den Eisbereiter ein. Prüfen Sie, ob die Wasserversorgung eingeschaltet ist. Begradigen Sie den Schlauch. Prüfen Sie den Wasseranschluss. Prüfen Sie den Druck der Wasserversorgung und schauen Sie nach, ob der Filter verstopft ist.20

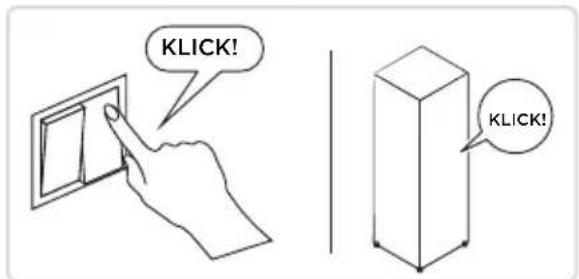

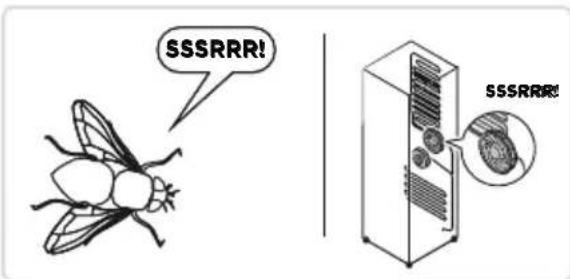

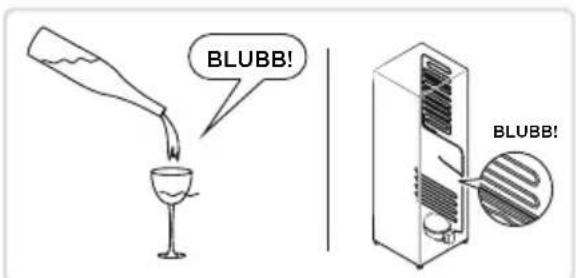

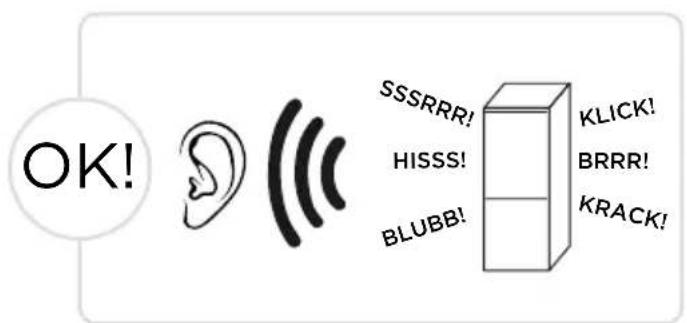

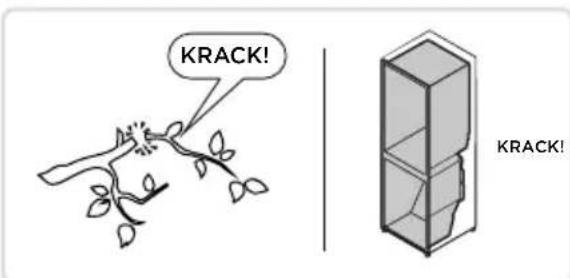

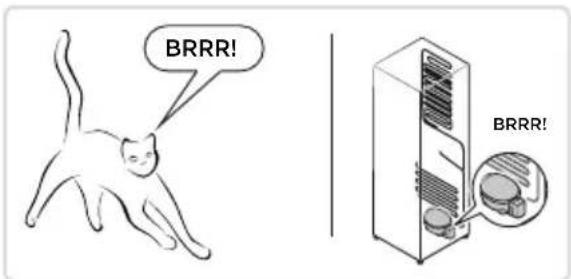

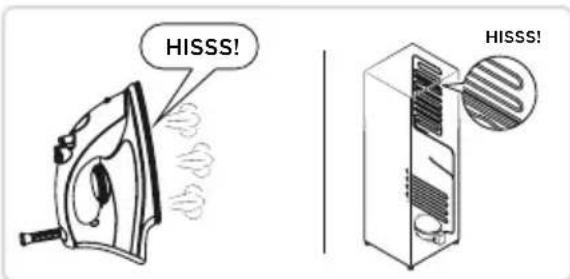

Hören Sie diese ungewöhnlichen Geräusche wie nachstehend? Diese Geräusche sind üblicherweise normal. OK! SSSRRR! KLICK! KRACK!BRRR!BLUBB!HISSS! KLICK: Einige elektrische Teile im Kühlschrank, wie das elektrische Ventil, machen dieses Geräusch im Betrieb. Das ist normal. HISSS: Wenn das Kältemittel in den Verdampfer fließt, entsteht dieses Geräusch. Das ist normal. KLICK! KLICK! HISSS! HISSS! BRRR: Der Kompressor macht dieses Geräusch im Betrieb und das Summen vor allem beim Starten und Stoppen ist sehr laut. Das ist normal. SSSRRR: Der Lüftermotor im frostfreien Kühlschrank macht dieses Geräusch im Betrieb. Das ist normal. BRRR! BRRR! SSSRRR! SSSRRR! SSSRRR! SSSRRR! SSSRRR! SSSRRR! BLUBB: Der Kältemittelstrom durch die Rohre im Kühlschrank macht dieses Geräusch. Das ist normal. KRACK: Krachende Geräusche oder Geräusche von brechendem Eis: Durch die Gesamtkonstruktion des Kühlschranks kommt es zu mit Ausdehnen und Zusammenziehen von Frost im Luftkanal zu Ausdehnungsgeräuschen. Dies sind normale physikalische Phänomene. BLUBB! BLUBB! KRACK! KRACK!21

ANHANG Speziell für den neuen EU-Standard Die Ersatzteile in der folgenden Tabelle sind über den Serviceanbieter erhältlich Ersatzteil Bereitgestellt für Mindestens für die Beschaffung benötigte Zeit Thermostate Geschultes Wartungspersonal Mindestens 7 Jahre nach Markteinführung des letzten Modells Temperatursensoren Geschultes Wartungspersonal Mindestens 7 Jahre nach Markteinführung des letzten Modells Platinen Geschultes Wartungspersonal Mindestens 7 Jahre nach Markteinführung des letzten Modells Lichtquellen Geschultes Wartungspersonal Mindestens 7 Jahre nach Markteinführung des letzten Modells Türgriffe Fachwerkstätten und Endbenutzer(innen) Mindestens 7 Jahre nach Markteinführung des letzten Modells Türscharniere Fachwerkstätten und Endbenutzer(innen) Mindestens 7 Jahre nach Markteinführung des letzten Modells Ablagen Fachwerkstätten und Endbenutzer(innen) Mindestens 7 Jahre nach Markteinführung des letzten Modells Körbe Fachwerkstätten und Endbenutzer(innen) Mindestens 7 Jahre nach Markteinführung des letzten Modells Türdichtungen Fachwerkstätten und Endbenutzer(innen) Mindestens 10 Jahre nach Markteinführung des letzten Modells Sehr geehrte Kundin, sehr geehrter Kunde

1. Wenn Sie das Produkt zurückgeben oder ersetzen möchten, dann setzen Sie

sich bitte mit dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben. (Bringen Sie bitte auch den Kaufbeleg mit)

2. Wenn Ihr Produkt defekt ist und repariert werden muss, dann setzen Sie sich

bitte mit dem Kundendienstserviceanbieter in Verbindung. ACHTUNG Die Modellinformationen in der Produktdatenbank sowie den Modellidentifikator können Sie über den Weblink durch Scannen des QR-Codes erhalten, wenn das Energieezienzschild des Produktes einen QR-Code enthält. Weitere Informationen über die Energieezienz des Gerätes finden Sie unter https://ec.europa.eu. Suchen Sie dort unter Verwenden der Modellbezeichnung. Die Modellbezeichnung finden Sie auf dem Typenschild des Geräts.22

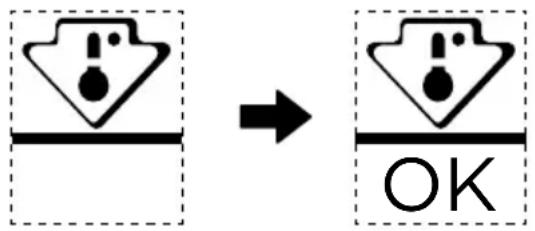

Die kälteste Zone im Kühlschrank OPTIONAL: OK-Temperaturanzeige

• Mit der OK-Temperaturanzeige können Temperaturen unter +4°C ermittelt werden. Reduzieren Sie die Temperatur schrittweise, wenn „OK“ nicht anzeigt wird.

• Ändern Sie die Position der Ablage nicht, um die Temperatur in diesem Bereich sicherzustellen. Bei Kühlschränken mit verbesserter Luftzirkulation (ausgestattet mit einem Gebläse oder frostfreie Modelle) fehlt dieses Symbol, weil bei ihnen die Temperatur im Inneren homogen ist. Temperaturindikatoreinstellung

• Der Kühlschrank ist mit einem Temperaturindikator ausgestattet, der die Durchschnittstemperatur im kältesten Bereich anzeigt, um Ihnen bei der Einstellung Ihres Kühlschranks zu helfen.

• WARNUNG: Dieser Indikator ist auf Ihren Kühlschrank abgestimmt. Benutzen Sie ihn weder in anderen Kühlschränken (weil dort der kälteste Bereich ein anderer ist) noch für andere Zwecke. Überprüfen der Temperatur im kältesten Bereich

• Mit Hilfe des Temperaturindikators können Sie regelmäßig überprüfen, ob die Temperatur im kältesten Bereich richtig ist. Allerdings hängt die Innentemperatur des Kühlschranks von verschiedenen Faktoren wie beispielsweise der Raumtemperatur, der sich im Kühlschrank befindlichen Menge an Nahrungsmitteln und der Häufigkeit des Türöffnens ab. Ziehen Sie diese Faktoren in Ihre Überlegungen mit ein, wenn Sie das Gerät einstellen.

• Wenn die Anzeige „OK“ anzeigt, dann bedeutet das, dass der Thermostat ordnungsgemäß eingestellt und die Innentemperatur ordnungsgemäß ist.

• Wenn der Temperaturindikator WEISS wird, dann bedeutet das, dass die Temperatur zu hoch ist. Erhöhen Sie in diesem Fall die Einstellung der Kühlschranktemperaturregelung und warten Sie 12 Stunden, bevor Sie die Temperatur über den Temperaturindikator erneut überprüfen. Wenn Sie frische Nahrungsmittel hineingelegt/-gestellt haben oder die Tür eine Zeitlang geöffnet ist, kann es sein, dass der Temperaturindikator WEISS wird.01
