BEDIENUNGSANLEITUNG BioMaster 350 OASE

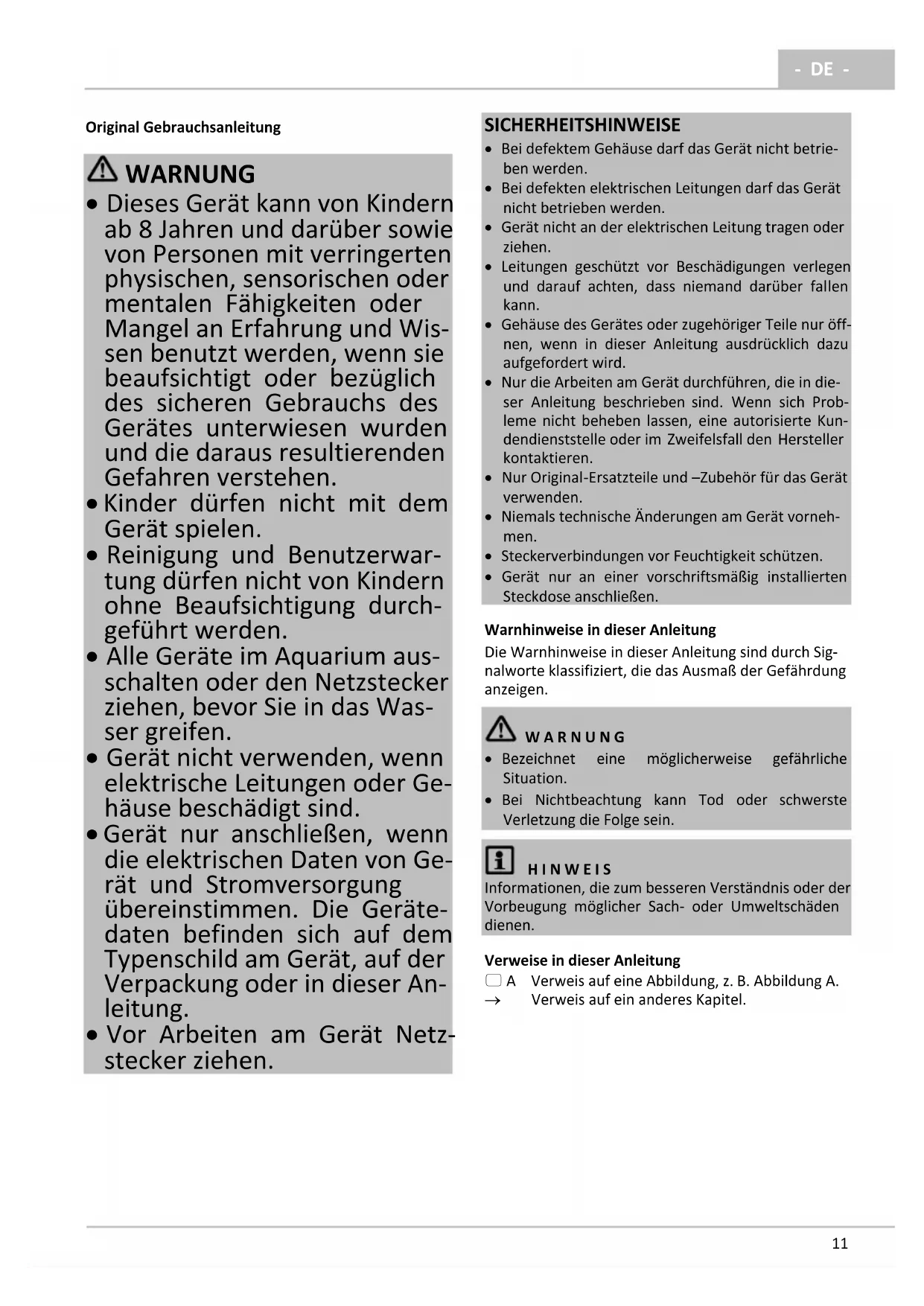

- DE - Original Gebrauchsanleitung WARNUNG

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wis- sen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwar- tung dürfen nicht von Kindern ohne Beaufsichtigung durch- geführt werden.

• Alle Geräte im Aquarium aus- schalten oder den Netzstecker ziehen, bevor Sie in das Was- ser greifen.

• Gerät nicht verwenden, wenn elektrische Leitungen oder Ge- häuse beschädigt sind.

• Gerät nur anschließen, wenn die elektrischen Daten von Ge- rät und Stromversorgung übereinstimmen. Die Geräte- daten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser An- leitung.

• Vor Arbeiten am Gerät Netz- stecker ziehen.

• Bei defektem Gehäuse darf das Gerät nicht betrie- ben werden.

• Bei defekten elektrischen Leitungen darf das Gerät nicht betrieben werden.

• Gerät nicht an der elektrischen Leitung tragen oder ziehen.

• Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.

• Gehäuse des Gerätes oder zugehöriger Teile nur öff- nen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert wird.

• Nur die Arbeiten am Gerät durchführen, die in die- ser Anleitung beschrieben sind. Wenn sich Prob- leme nicht beheben lassen, eine autorisierte Kun- dendienststelle oder im Zweifelsfall den Hersteller kontaktieren.

• Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.

• Niemals technische Änderungen am Gerät vorneh- men.

• Steckerverbindungen vor Feuchtigkeit schützen.

• Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen. Warnhinweise in dieser Anleitung Die Warnhinweise in dieser Anleitung sind durch Sig- nalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen. W A R N U N G

• Bezeichnet eine möglicherweise gefährliche Situation.

• Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein. H I N W E I S Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden dienen. Verweise in dieser Anleitung A Verweis auf eine Abbildung, z. B. Abbildung A.

• Verweis auf ein anderes Kapitel.- DE -

PRODUKTBESCHREIBUNG Lieferumfang

Durchlassring für Montage HeatUp

Griff, bei eingeklapptem Griff sind zwei Spannver- schlüsse (9) verriegelt

Vorfilter mit Ansaugknopf

Anschlusseinheit mit Schlauchtüllen Ausgang und Eingang

Behälter, gefüllt mit Filtermaterial

Saugeinheit, Ausströmeinheit Anzahl

Schlauchstück als Verbindungsstück für Ausströmrohre (3)

Bestimmungsgemäße Verwendung Das in dieser Anleitung beschriebene Produkt aus- schließlich wie folgt verwenden:

• BioMaster 250/350/600/850: Wasser filtern und zirkulieren lassen.

• BioMaster Thermo 250/350/600/850: Wasser er- wärmen, filtern und zirkulieren lassen.

• Zum Betrieb mit Süßwasser oder Meerwasser.

• Betrieb unter Einhaltung der technischen Daten. (→ Technische Daten) Für das Gerät gelten folgende Einschränkungen:

• Nur in Räumen und für private aquaristische Zwecke verwenden.

• Betrieb nur mit Wasser bei einer Wassertemperatur von +4 °C … +35 °C. Funktionsbeschreibung Angesaugt von einer Pumpe im Gerätekopf durch- strömt das Wasser zuerst den Vorfilter und dann von unten nach oben die übereinanderliegenden Filterma- terialien. Anschließend strömt das Wasser durch das Ausströmrohr oder über den Wasserverteiler zurück in das Aquarium. Als Filtermaterialien dienen Filterschäume unter- schiedlicher Porendichte und Hel-X-Biokörper. Bei einem Gerät mit Heizer wird das Wasser auf dem Weg durch das Filtersystem erwärmt.

H I N W E I S Für alle Geräte mit Heizer gilt:

• Regeln für den vorsichtigen Umgang einhalten. (→ Vorsichtiger Umgang mit dem Heizer) Vorsichtiger Umgang mit dem Heizer V O R S I C H T Heiße Oberfläche! Brandverletzung beim Berühren des Glaskolbens.

• Erst den Heizer ausschalten und abkühlen lassen, dann aus dem Wasser nehmen. V O R S I C H T Glasbruchgefahr! Der Glaskolben des Heizers kann zerbrechen und Schnittverletzungen verursachen.

• Vorsichtig mit dem Heizer umgehen.

• Erwärmten Heizer abkühlen lassen. Nicht in kaltes Wasser tauchen, nicht mit kaltem Wasser übergie- ßen.- DE -

Heizer ausbauen Ausbau erforderlich zur Reinigung und Wartung und zum Ausbau des Gerätekopfs. So gehen Sie vor:

1. Griff hochstellen.

2. Durchlassring mitsamt Heizer gegen den Uhrzeiger-

sinn herausdrehen. Heizer einbauen So gehen Sie vor:

1. Durchlassring mit Heizer im Uhrzeigersinn in das Ge-

windeloch drehen. – Wenn der Heizer getauscht wird: Glaskolben mit Wasser befeuchten und Heizer bis zum Anschlag in den Durchlassring schieben.

2. Netzanschlussleitung in die Kabelführung legen.

3. Griff herunterklappen.

Anschlusseinheit ausbauen Ausbau erforderlich zur Reinigung und Wartung und zum Ausbau des Gerätekopfs bei angeschlossenen Schläuchen. So gehen Sie vor:

1. Hebel auf Position "UNLOCK" schieben.

– Der Hebel lässt sich nur bei verriegeltem Vorfilter bewegen. – Eingang und Ausgang sind geschlossen.

2. Anschlusseinheit abnehmen.

Anschlusseinheit einbauen So gehen Sie vor:

1. Anschlusseinheit aufsetzen und bis zum Anschlag in

den Gerätekopf drücken. – Die Stege an der Anschlusseinheit müssen zu den Aussparungen am Gerätekopf korrekt ausgerich- tet sein.

2. Hebel in Richtung "LOCK" schieben.

– Eingang und Ausgang sind geöffnet. Vorfilter ausbauen Ausbau erforderlich zur Reinigung und Wartung und zum Ausbau des Gerätekopfs. So gehen Sie vor:

1. Hebel auf Position "UNLOCK" schieben.

– Eingang und Ausgang werden automatisch ge- schlossen.

2. Vorfilter herausziehen.

Vorfilter einbauen So gehen Sie vor:

1. Vorfilter in die Öffnung stecken und kraftvoll bis

zum Anschlag in den Gerätekopf drücken. – Die Stege am Vorfilter müssen zu den Aussparun- gen am Gerätekopf korrekt ausgerichtet sein.

2. Hebel auf das Symbol "Schloss verriegelt" schieben.

– Der Vorfilter ist verriegelt. Gerätekopf ausbauen Ausbau erforderlich zur Reinigung und Wartung und zum Wechseln des Filtermaterials. Voraussetzung:

• Der Heizer ist ausgebaut. (→ Heizer ausbauen)

• Die Anschlusseinheit ist ausgebaut. (→ Anschlusseinheit ausbauen)

• Der Vorfilter ist ausgebaut. (→ Vorfilter ausbauen) So gehen Sie vor:

1. Griff hochstellen.

2. Spannverschlüsse lösen

3. Gerätekopf abnehmen.

Gerätekopf einbauen So gehen Sie vor:

1. Dichtung am Gerätekopf auf richtigen Sitz prüfen.

– Dichtung reinigen, beschädigte Dichtung erset- zen.

2. Sicherstellen, dass die Filterkörbe korrekt zusam-

mengesetzt und ausgerichtet sind.

3. Gerätekopf auf den Behälter setzen.

– Die Durchlassöffnung für den Vorfilter muss zur Aussparung in den Filterkörben ausgerichtet sein.

4. Spannverschlüsse verriegeln.

AUFSTELLEN UND ANSCHLIEßEN Reihenfolge der auszuführenden Arbeiten:

1. Gerätefüße anbringen (→ Gerätefüße montieren)

2. Filtermaterialien vorbereiten (→ Filtermaterial rei-

3. Optional: OASE HeatUp (Heizer) nachrüsten

(→ Heizer nachrüsten)

4. Gerät aufstellen.

– Gerät neben oder unter dem Aquarium aufstel- len. Maximale Förderhöhe beachten. (→ Technische Daten)

5. Anschlüsse herstellen (→ Anschlüsse herstellen)

Gerätefüße montieren So gehen Sie vor:

• Gummifüße in die Öffnungen am Behälterboden drehen. Heizer nachrüsten BioMaster 250/350/600/850 ist nachträglich mit OASE HeatUp erweiterbar.

• Für die Montage ist ein Durchlassring erforderlich (im Lieferumfang enthalten). BioMaster

⚫ empfohlen möglich – nicht möglich Voraussetzung:

• Die Pumpe ist ausgeschaltet. (→ Gerät ausschalten) H I N W E I S Wenn der Filter mit Wasser gefüllt ist, kann beim Ein- führen des Heizers Wasser austreten.

• Maßnahmen treffen, um austretendes Wasser auf- zufangen. So gehen Sie vor:

1. Blindstopfen gegen den Uhrzeigersinn herausdre-

2. Heizer bis zum Anschlag in den Durchlassring schie-

ben. – Tipp: Glaskolben vor der Montage mit Wasser be- feuchten.

3. Heizer einbauen. (→ Heizer einbauen)

Anschlüsse herstellen Saugeinheit zusammenbauen So gehen Sie vor:

• Saugeinheit zusammenbauen.

• Durchflussmenge einstellen.

• Mittels einer Münze den Durchflussregler im Schlauchadapter auf MAX drehen. Ausströmeinheit zusammenbauen So gehen Sie vor:

• Ausströmeinheit zusammenbauen. – Alternativ kann statt des Ausströmrohrs der Was- serverteiler verwendet werden.

• Mittels einer Münze den Durchflussregler im Schlauchadapter auf MAX drehen. Schlauch anschließen Die Vorgehensweise ist für Eingang (IN) und Ausgang (OUT) identisch. So gehen Sie vor:

• Saugeinheit und Ausströmeinheit mittels Saugnäpfe im Aquarium befestigen.

1. Schlauch auf passende Länge kürzen.

– Länge so wählen, dass bei der vorgesehenen Auf- stellung der Schlauch nicht knicken kann.

2. Überwurfmutter auf Schlauchtülle der Anschluss-

3. Schlauch auf Schlauchtülle schieben und Überwurf-

mutter gegen den Uhrzeigersinn drehen, um den Schlauch zu fixieren.

4. Anderes Schlauchende auf Schlauchtülle an der An-

saugeinheit/Ausströmeinheit schieben und Über- wurfmutter gegen den Uhrzeigersinn drehen, um den Schlauch zu fixieren.- DE -

INBETRIEBNAHME Bei Erstinbetriebnahme oder nach einer vollständigen Reinigung muss das Filtersystem entlüftet werden. Wenn Behälter, Ansaugeinheit und Schlauch frei von Lufeinschlüssen sind, kann die Pumpe das Wasser selbsttätig durch das Filtersystem fördern. (→ Filtersystem entlüften) H I N W E I S Verpackung um Filtermaterial entfernen. Alle Filter- materialien vor der ersten Verwendung mit warmem Leitungswasser gründlich ausspülen, um mögliche Ver- schmutzungen zu entfernen. (→ Filtermaterial reini- gen/ersetzen) Filtersystem entlüften Voraussetzung:

• Die Pumpe ist ausgeschaltet. (→ Gerät ausschalten) So gehen Sie vor:

1. Ansaugknopf drücken und loslassen bis das Wasser

aus dem Becken in den Filter strömt. – Sobald das Wasser über die Ausströmeinheit aus- tritt, ist der Filter komplett geflutet. Gerät einschalten H I N W E I S Pumpe darf nicht trockenlaufen! Pumpe wird zerstört.

• Wasserstand und Zirkulation im Filter und im Aqua- rium regelmäßig kontrollieren. H I N W E I S Brandgefahr durch heiße Oberfläche des Heizers! Durch die große Hitzeentwicklung werden Heizer und Filter zerstört.

• Heizer erst einschalten, wenn der Filter vollständig mit Wasser gefüllt ist, eingeschaltet ist und das Wasser kontinuierlich zirkuliert.

• Erst den Heizer ausschalten und abkühlen lassen, dann aus dem Wasser nehmen. So gehen Sie vor:

1. Jede Netzanschlussleitung so verlegen, dass sich

eine Tropfschlaufe bildet.

2. Netzanschlussleitung mit dem Stromnetz verbin-

den. – Die Pumpe schaltet sofort ein. – Lufteinschlüsse im Filter können Geräusche ver- ursachen. Kurze Zeit nach dem Einschalten ent- weichen die Lufteinschlüsse.

3. Gerät mit Heizer: Wassertemperatur am Heizer ein-

stellen und Heizer einschalten. (→ Gebrauchsanlei- tung Heizer). Gerät ausschalten So gehen Sie vor:

• Gerät vom Stromnetz trennen.

• Gerät mit Heizer: Gerät und Heizer vom Stromnetz trennen. Durchflussmenge einstellen So gehen Sie vor:

• Den Hebel an der Anschlusseinheit verschieben, um die gewünschte Durchflussmenge einzustellen. – "LOCK": Maximale Durchflussmenge – "UNLOCK": Kein Durchfluss, Ausgang ist geschlos- sen.- DE -

STÖRUNGSBESEITIGUNG Störung Ursache Abhilfe Gerät läuft nicht an Netzspannung fehlt Netzspannung überprüfen Laufeinheit blockiert Reinigen Luft im Filter Filter entlüften. Evtl. Filter seitlich hin und her bewegen, damit restliche Luft besser entweichen kann. Wasserfluss ungenügend Laufeinheit verschmutzt Reinigen Laufeinheit verschlissen Laufeinheit ersetzen Durchfluss nicht richtig eingestellt Einstellung korrigieren Filterschaum des Vorfilters verschmutzt Reinigen Filtermaterial im Behälter verschmutzt Reinigen Saugkorb verstopft Reinigen Leitungssystem verschmutzt Saugeinheit, Ausströmeinheit und Schläu- che reinigen Filterwirkung ungenügend Filterschaum des Vorfilters verschmutzt Reinigen Filterschaum des Vorfilters verschlissen Ersetzen Filtermaterial im Behälter verschmutzt Reinigen Filtermaterial im Behälter verschlissen Ersetzen Wassererwärmung ungenügend (nur Geräte mit Heizer) Heizer defekt Ersetzen Heizer nicht kalibriert Kalibrieren Wassertemperatur am Heizer falsch einge- stellt Wassertemperatur am Heizer korrigieren Wasserfluss ungenügend Siehe Störung "Wasserfluss ungenügend" Filter lässt sich nicht entlüften Ventilgehäuse im Vorfilter verstopft Ventilgehäuse reinigen Filter steht nicht unterhalb der Wasserlinie Filter unterhalb der Wasserlinie aufstellen Erhöhte Geräuschentwicklung Luft im Filter Filter seitlich hin und her bewegen, damit restliche Luft besser entweichen kann

REINIGUNG UND WARTUNG

• Gerät bei Bedarf mit klarem Wasser und mit einer weichen Bürste reinigen.

• Keine Reinigungsmittel oder chemische Lösungen verwenden. Um Kalkablagerungen zu entfernen, wird OASE PumpClean empfohlen.

• Reinigungs- und Austauschzyklen für Filtermateria- lien sind abhängig von Beckengröße und Besatz. Reinigung und Austausch sollten daher nach Bedarf erfolgen, um die volle Filterleistung sicherzustellen.

• Falls mehrere Filterschäume vorhanden sind: Filter- schäume zeitversetzt reinigen oder ersetzen. So werden die nützlichen Filterbakterien geschont und können für eine gute biologische Reinigung des Wassers sorgen. H I N W E I S Verpackung um Filtermaterial entfernen. Alle Filter- materialien vor der ersten Verwendung mit warmem Leitungswasser gründlich ausspülen, um mögliche Ver- schmutzungen zu entfernen. (→ Filtermaterial reini- gen/ersetzen)- DE -

Reinigungs- und Wartungsarbeiten: Bereich Durchzuführende Arbeiten Filterschaum Vorfil- ter (→ Filterschaum Vorfilter reini- gen/ersetzen) Filtermaterial Behäl- ter (→ Filtermaterial reinigen/ersetzen) Heizer

HeatUp 25/50/75/ 100/150/200/250/300/400 Laufeinheit, Pum- pengehäuse (→ Laufeinheit reinigen/ersetzen) Ventilgehäuse Vorfil- ter (→ Ventilgehäuse Vorfilter reinigen) Ansauggehäuse Vor- filter (→ Ansauggehäuse Vorfilter reini- gen)

H I N W E I S Der Zyklus zur Reinigung des Filterschaums im Vorfilter verlängert sich, wenn ein gröberer Filterschaum ver- wendet wird.

Filterschaum Vorfilter reinigen/ersetzen Voraussetzung

• Der Vorfilter ist ausgebaut. (→ Vorfilter ausbauen) So gehen Sie vor:

1. Gehäuse drehen bis die Rasthaken eingedrückt sind,

dann das Gehäuse abziehen.

2. Vorfilterrohr und Filterschäume abziehen.

– BioMaster 250: 4 Filterschäume. – BioMaster 350: 5 Filterschäume. – BioMaster 600: 6 Filterschäume. – BioMaster 850: 7 Filterschäume.

3. Filterschäume unter warmem Wasser spülen. Falls

erforderlich, Filterschäume ersetzen.

4. Vorfilter in umgekehrter Reihenfolge zusammen-

bauen. – Die Rasthaken müssen in das Gehäuse einrasten. Filtermaterial reinigen/ersetzen

Filtermaterialien bei Auslieferung:

Hel-X-Biokörper, immer mit Beutel in die Filter- schale legen

• Der Gerätekopf ist abgenommen. (→ Gerätekopf ausbauen) So gehen Sie vor:

1. Alle Filterkörbe herausnehmen.

2. Filterkörbe und Behälter reinigen.

3. Filtermaterial mit Wasser aus dem Aquarium aus-

spülen. – Falls erforderlich, Filtermaterial ersetzen. Neues Filtermaterial vor der ersten Verwendung mit warmem Leitungswasser gründlich ausspülen.

4. Teile in umgekehrter Reihenfolge in den Behälter

setzen. – Die Filterkörbe sorgfältig in die untere Ausspa- rung im Behälter setzen. Dabei die Position des Vorfilters beachten. – Die Filterabdeckung muss auf dem Filterschaum im obersten Filterkorb liegen.

5. Gerät in umgekehrter Reihenfolge zusammen-

bauen. Laufeinheit reinigen/ersetzen Voraussetzung

• Der Gerätekopf ist abgenommen. (→ Gerätekopf ausbauen) So gehen Sie vor:

1. Entlüftungselement abziehen.

2. Pumpendeckel gegen den Uhrzeigersinn drehen

(Bajonettverschluss) und abnehmen.

3. Laufeinheit entnehmen und reinigen. Falls erforder-

4. Laufeinheit einbauen, Pumpendeckel aufsetzen und

verriegeln (im Uhrzeigersinn drehen). – Auf korrekten Sitz der beiden Gummilager ach- ten.

5. Gerät in umgekehrter Reihenfolge zusammen-

Ventilgehäuse Vorfilter reinigen Das Ventilgehäuse muss erst gereinigt werden, wenn die Entlüftung nicht funktioniert, obwohl zuvor die Fil- terschäume des Vorfilters gereinigt wurden. Voraussetzung

• Der Vorfilter ist ausgebaut. (→ Vorfilter ausbauen) So gehen Sie vor:

1. Drei Laschen jeweils über die Rastnasen schieben

und das Ventilgehäuse abziehen. – Gegebenenfalls die Laschen mittels eines Schrau- bendrehers vorsichtig anheben.

2. Ventildichtung und beide Ventilklappen abnehmen.

Alle Teile reinigen.

3. Ventilgehäuse in umgekehrter Reihenfolge zusam-

menbauen. – Die eingebauten Ventilklappen müssen sich leichtgängig bewegen lassen. – Hinweis: Die Öffnung in der Ventildichtung muss zur Öffnung im Ansauggehäuse ausgerichtet sein. Ansauggehäuse Vorfilter reinigen Das Ansauggehäuse muss erst gereinigt werden, wenn die Entlüftung nicht funktioniert, obwohl zuvor Filter- schäume und Ventilgehäuse des Vorfilters gereinigt wurden. Voraussetzung

• Der Vorfilter ist ausgebaut. (→ Vorfilter ausbauen) V O R S I C HT Starke Feder im Ansauggehäuse, die wie ein Geschoss wirken kann. Verletzungsgefahr durch umherfliegende Teile!

• Beim Öffnen den Ansaugknopf nicht auf Personen richten.

• Ansaugknopf gut festhalten.

1. Rasthaken eindrücken, festhalten und den Ver-

schlussring gegen den Uhrzeigersinn drehen (Bajo- nettverschluss).

2. Ansaugknopf vorsichtig abnehmen bis die Feder

3. Ansaugknopf und Feder entnehmen.

4. Ansauggehäuse reinigen.

5. Ansauggehäuse in umgekehrter Reihenfolge zusam-

menbauen. VERSCHLEIßTEILE

• Saugnäpfe ENTSORGUNG H I N W E I S Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknah- mesystem entsorgen.- DE -

ERSATZTEILE Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zuverlässig. Ersatzteilzeichnungen und Ersatzteile finden Sie auf un- serer Internetseite.

www.oase-livingwater.com/ersatzteile

TECHNISCHE DATEN Beschreibung

Bemessungsspannung V AC

IPX4 IPX4 IPX4 IPX4 Leistungsaufnahme Filter

BioMaster Thermo Leistungsaufnahme Heizer

Förderleistung maximal l/h

1,3 1,4 1,8 2,2 Wassersäule maximal

0,4 0,5 0,6 0,7 Empfohlen für Aquarium Volumen

Länge Netzanschlussleitung

1,5 1,5 1,5 1,5 Anschluss Schlauchtüllen Durchmesser

Geschützt vor Spritzwasser von allen Seiten

Schutzklasse II, Schutzisolierung, die im Fehlerfall Spannung führen kann

Im Innenraum verwenden

Nicht mit normalem Hausmüll entsorgen

Gebrauchsanleitung lesen und beachten- EN -
