BEDIENUNGSANLEITUNG IR80MBT HAMA

Weitere Informationen und Features finden Sie hier:

00054846

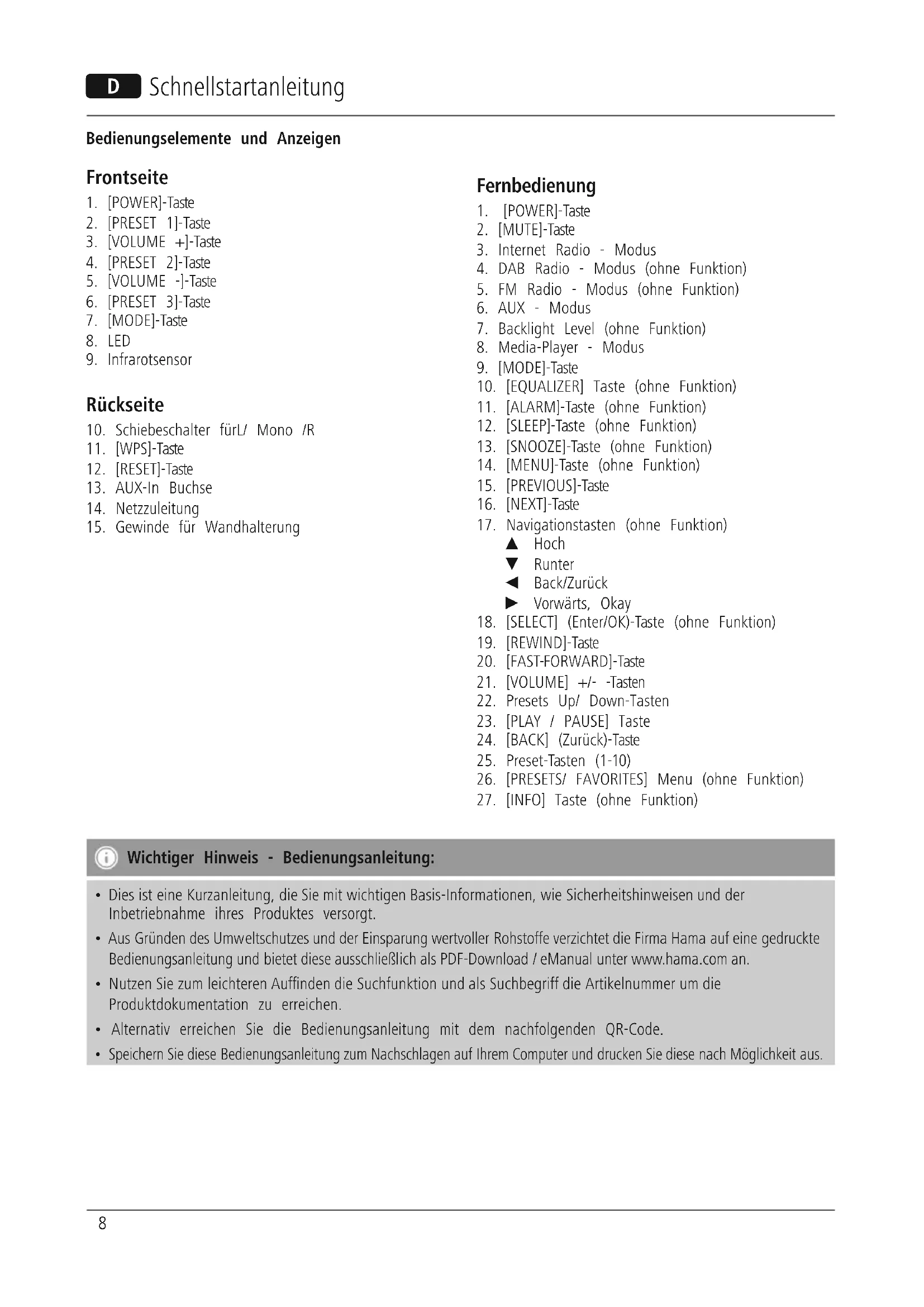

Bedienungselemente und Anzeigen

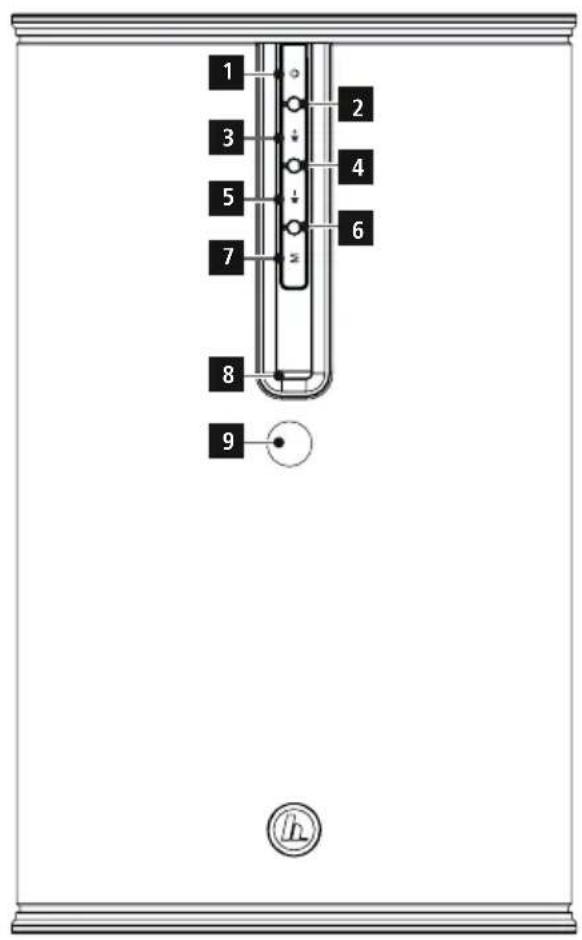

Frontseite

1. [POWER]-Taste
   2.[PRESET1]-Taste
2. [VOLUME +]-Taste
3. [PRESET 2]-Taste
4. [VOLUME -]-Taste
5. [PRESET 3]-Taste
6. [MODE]-Taste
7. LED
8. Infrarotsensor

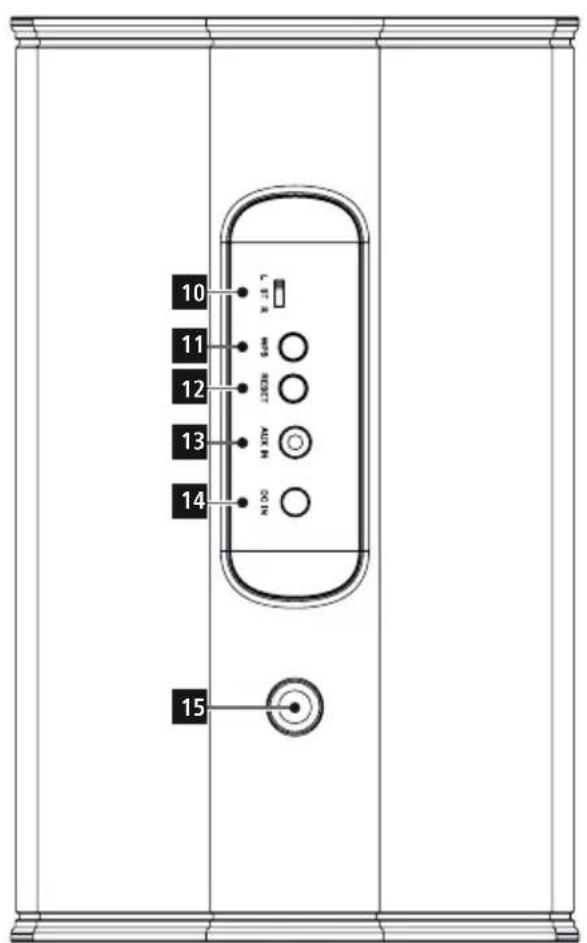

Rückseite

1. Schiebeschalter fürL/ Mono /R
2. [WPS]-Taste
3. [RESET]-Taste
4. AUX-In Buchse
5. Netzzuleitung
6. Gewinde für Wandhalterung

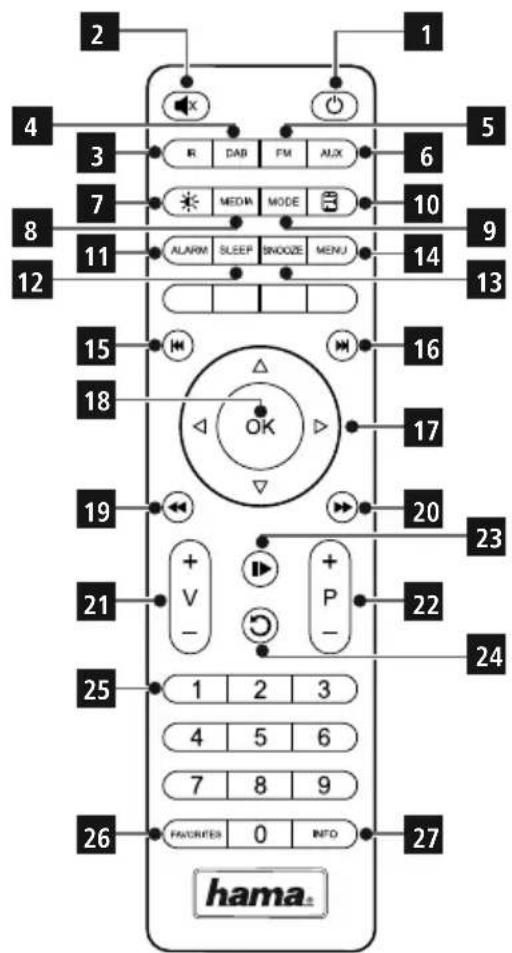

Fernbedienung

1. [POWER]-Taste
2. [MUTE]-Taste
3. Internet Radio - Modus
4. DAB Radio - Modus (ohne Funktion)
5. FM Radio - Modus (ohne Funktion)
6. AUX - Modus
7. Backlight Level (ohne Funktion)
8. Media-Player - Modus
9. [MODE]-Taste
10. [EQUALIZER] Taste (ohne Funktion)
11. [ALARM]-Taste (ohne Funktion)
12. [SLEEP]-Taste (ohne Funktion)
13. [SNOOZE]-Taste (ohne Funktion)
14. [MENU]-Taste (ohne Funktion)
15. [PREVIOUS]-Taste
16. [NEXT]-Taste
17. Navigationstasten (ohne Funktion)

Hoch
Runter
Back/Zurück
Vorwarts, Okay

1. [SELECT] (Enter/OK)-Taste (ohne Funktion)
2. [REWIND]-Taste
3. [FAST-FORWARD]-Taste
4. [VOLUME] +/- -Tasten
5. Presets Up/ Down-Tasten
6. [PLAY / PAUSE] Taste
7. [BACK] (Zurück)-Taste
8. Preset-Tasten (1-10)
9. [PRESETS/ FAVORITES] Menu (ohne Funktion)
10. [INFO] Taste (ohne Funktion)

Wichtiger Hinweis - Bedienungsanleitung:

• Dies ist eine Kurzanleitung, die Sie mit wichtigen Basis-Informationen, wie Sicherheitshinweisen und der Inbetriebnahme ihres Produktes versorgt.
• Aus Gründen des Umweltschutzes und der Einsparung wertvoller Rohstoffe verzichtet die Firma Hama auf eine gedruckte Bedienungsanleitung und bietet diese ausschließlich als PDF-Download / eManual unter www.hama.com an.
• Nutzen Sie zum leichteren Auffinden die Suchfunktion und als Suchbegriff die Antikelnummer um die Produktdkumentation zu erreichen.
• Alternatively erreichen Sie die Bedienungsanleitung mit dem nachfolgenden QR-Code.
• Speichern Sie diese Bedienungsanleitung zum Nachschlagen auf Ihr Computer und drucken Sie diese nach Möglichkeit aus.

1. Erklärung von Warnsymbolen und Hinweisen

Warning

Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken.

Hinweis

Wird verwendet, um zusätzlich Informationen oder wichtige Hinweise zu kennzeichnen.

Gefahr eines elektrischen Schlages

Dieses Symbol weist auf eine Berührungsgefahr mit isolierten Tilen des Bduktes hin, die möglicherweise eine gefährliche Spannung von solcher Höhe führen, dass die Gefahr eines elektrischen Schlags besteht.

2. Packungsinhalt

• Internetradio IR80MBT
  Fernbedienung
• 2x AAA Batterien
• Netzteil
  Schnellstartanleitung, Flyer

3. Sicherheitshinweise

• Das Produkt ist für den privaten, nicht-gewerblichen Haushaltsgebrauch vorgesehen.
• Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
• Dieses Produkt gehört, wie alle elektrischen Produkte, nicht in Kinderhände!
• Lassen Sie das Produkt nicht fallen und setzen Sie es keine—heitigen Erschüttungen aus.
• Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Daten angegebenen Leistungsgrenzen.
• Halten Sie Kinder unbedingt von dem Verpackungsmaterial fern, es besteht Erstickungsgefahr.
• Entsorgen Sie das Verpackungsmaterial(sofort gemäß den örtlich gültigen Entsorgungsvorschriften.
• Nehmen Sie keine Veränderungen am Gerät vor. Dadurch verlieren sie jegliche Gewährleistungsansprüche.

Gefahr eines elektrischen Schlages

• Offnen Sie das Produkt nicht und betreiben Sie es bei Beschädigungen nicht weiter.
• Verwenden Sie das Produkt nicht, wenn der AC-Adapter, das Adapterkabel oder die Netzleitung beschadigt sind.
• Versuchen Sie nicht, das Produkt selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungs-arbeit dem zuständigen Fachpersonal.

Warning - Batterien

• Beachten Sie unbedingt die korrekte Polarität (Beschrifting + und -) der Batterien und legen Sie diese entsprechend ein. Bei Nichtbeachtung besteht die Gefahr des Auslaufens oder einer Explosion der Batterien.
• Gestatten Sie Kindern nicht ohne Aufsicht das Wechseln von Batterien.
• Mischen Sie alte und neue Batterien nicht, sowie Batterien unterschiedlichen Typs oder Herstellers.
• Entfernen Sie Batterien aus Produkten, die längerere Zeit nicht benutzt werden.
• Schlieben Sie die Batterien nicht kurz.
• Laden Sie Batterien nicht.
• Werfen Sie Batterien nicht ins Feuer.
  D Gewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

4. Vor der Inbetriebnahme

Bedienungshinweise

Die Bedienung des Streaming Radios erfolgt nach erfolglicher Ersteinrichtung (siehe Kapitel 6) mithilfe der UNDOK App über ihr Smartphone.

Fernbedienung in Betriebnehmen

• Offnen Sie die Abdeckung des Batteriefachs. Diese befind sich auf der Rückseite der Fernbedienung und kann durch schieren in die gekennzeichnete Richtung geöffnet werden.

Zum Lieferumfang gehören zwei AAA-Batterien, welche Sie für die Inbetriebnahme in das Batteriefach einlagen müssen. Achten Sie beim Einlagen daraufuf, dass die Batterien mit der richtigen Polarität eingelegt werden. Die vorgegebene Polarität (+ / -) ist im Batteriefach gekennzeichnet.

5. Inbetriebnahme

5.1 Einschalten

• Verbinden Sie das Netzkabel mit einer ordnungsgemäß installierten Steckdose.

Warning

• Betreiben Sie das Produkt nur an einer davon zugelassenen Steckdose. Die Netzsteckdose muss jederzeit weniger erreichen sein.

• Trennen Sie das Produkt mittels des Ein-/Ausschalters vom Netz - wenn dieser nicht vorhanden ist,ziehen Sie die Netzleitung aus der Steckdose.

• Warten Sie, bis die Initialisierung des Laufsprechers abgeschlossen ist.

• Drücken Sie die [POWER]-Taste, um den Laufsprecher einzuschalten.

Hinweis - beim ersten Einsatzen

• Beim ersten Einsatzen startet der Laufsprecher im SETUP-Modus.
  Die LED beginn't weß zu blinken und die Ersteinrichtung kann mithilfe der UNDOK-App vorgenommen werden (Kap.6.2)

6. UNDOK - Alles in Ihrer Hand

Powered by

UNDOK

MULTIROOM

Die von Frontier Silicon entwickelte UNDOK-Application (etpp) bringt Ohnen die volle Kontrolle von Radios und Speakern auf Ihr Smartphone.

Egal ob bei der Ersteinrichtung des Gerätes, den Konfigurationen von Equalizer und Multiroom oder bei der Verwaltung Ihrer Lieblingssender - UNDOK bietet Ihnen alle Features auf dem Smartphone oder Tablet und bietet Ihnen damit noch mehr Komfort.

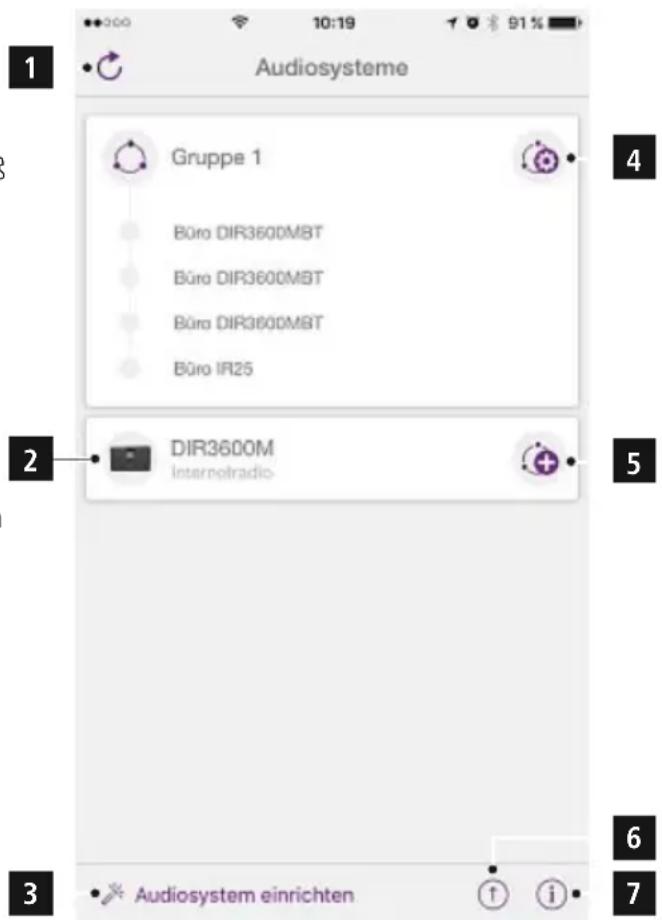

6.1 Interface / Aufbau des UNDOK Startbildschirms

1 Aktualisieren der Audiosystemliste
2 Vorschau für ungruppierte Radios
3 Neues Audiosystem einrichten

4 Verwaltungssymbol für eine bestehende Multiroom-Gruppe
5 Erstellen einer neuen Multiroom-Gruppe mit diesen Gerät
6 Auf Systemaktualisierung aller Geräte prüfen
Weitere Informationen wie App-Info, Theme (Design) der App wechseln und Datenprotokollierung

6.2 Ersteinrichtung des Gerätes mit UNDOK

Alle UNDOK-fähigen Produkte von Hama erzeugen beim ersten Einschalten, bzw. nach dem Sie diese auf Werkseinstellungen gesetzt haben, einen sogenannten Micro-Access-Point - also ein eigenes WLAN-Netz, über welches Sie sich mit ihrem Tablet oder Smartphone verbinden können.

Hinweis

Die UNDOK-App verwendet die im System Ihres Smartphones gewählte Sprache.

6.2.1 Vorgehen für iOS-Nutzer

• Öffnen Sie die UNDOK-App auf Ihr hem iPhone oder iPad
• Drucken Sie auf den Menüpunkt Audiosystem einrichten
• Stellen Sie sichere, dass sich das Radio bzw. der Spim SETUP-Modus befinden. Setzen Sie gegebenenfalls das Produkt auf Werkseinstellung. Bestätigen Sie die Abfrage mit Weiter
• UNDOK fordert Sie nun auf, sich über die iPhone/iPad-Einstellungen mit dem WLAN des Produktes zu verbinden - wechseln Sie dazu in die Systemeinstellungen des iPhones und wahren Sie das WLAN-Netzwerk (z.B. Setup Hama DIR3120LED) aus. Wechseln Sie anschließen zurück zu UNDOK und Drücken Sie auf Weiter
• Vergeben Sie nun eine gewünschte Bezeichnung für das Radio (z.B. Buro DIR3120) und Bestätigen Sie die Eingabe mit Weiter
• Nun stehen Ihnen die verschiedene Mänglichkeiten der Netzwerkkonfiguration zur Verfügung (ggf. WLAN, WPS und Ethernet). Klichen Sie die gewünschte Methode an und UNDOK wechselt zum nachsten Fenster
• Abhängig von der gewählten Methode, konnen Sie nun das gewünschte WLAN-Netzwerk auswahlen und konfigurieren, eine WPS-Verbindung herstellen oder die Verbindung per LAN-Kabel herstellen.
• Abschließlich verbindet sich das Radio mit dem Netzwerk und Sie können durch Drücken von Mein Audiosystem verwenden das Gerät in UNDOK verwenden
  Die LED-Anzeige (8) der Netzwerkverbindung leuchtet nun dauerhaft.

6.2.2 Vorgehen für Android-Nutzer

• Öffnen Sie die UNDOK-App auf Ihrtem Tablet oder Smartphone
• Drucken Sie auf den Menüpunkt Audiosystem einrichten
• Stellen Sie sichere, dass sich das Radio bzw. der Speaker im SETUP-Modus befinden. Setzen Sie gegebenenfalls das Produkt auf Werkseinstellung. Bestätigten Sie die Abfrage mit Weiter
• Auf der folgenden Seite finds Sie eine Beste aller verfügbarwandel WLAN-Netzwerke und ebenfalls die vorgeschlagenen Audiosysteme, hier sollte das Hama-Produkt (z.B. Setup Hama DIR3120LED) aufgefuhrt sein. Drücken sie auf das entsprechende WLAN-Netzwerk.
• Vergehen Sie nun eine gewünschte Bezeichnung für das Radio (z.B. Buro DIR3120) und Bestätigen Sie die Eingabe mit Weiter

Nun stehen Ihnen die verschiedene Mochigkeiten der Netzwerkkonfiguration zur Verfugung (ggf. WLAN, WPS und Ethernet). Klichen Sie die gewünschte Methode an und UNDOK wechselt zum nachsten Fenster Abhängig von der gewählten Methode, konnen Sie nun das gewünschte WLAN-Netzwerk auswahlen und konfigurieren, eine WPS-Verbindung herstellen oder die Verbindung per LAN-Kabel herstellen.

Abschlussverbindet sich das Radio mit dem Netzwerk und Sie können durch Drucken von "Mein Audiosystem verwenden" das Gerät in UNDOK verwenden
Die LED-Anzeige (8) der Netzwerkverbindung leuchtet nun dauerhaft.

7. Auxiliary Input

Über den analogen Audioeingang (AUX IN Buchse) können Sie mobile Endgeräte (z.B. Smartphone, Tablet PC, MP3-Player, etc.) an das Radio anschließen und die Audiodateien über das Radio wiedergeben.

• Aktivieren Sie - durch wiederholtes Drucken von [M] [MODE] - den Betriebsmodus Auxiliary Input (Aux in) auf dem Laufsprecher:

[M]

Alternative drücken Sie [AUX] auf der Fernbedienung um direkt auf diesen Betriebsmodus umzuschalten.

Die LED-Anzeige (8) der AUX-In-Verbindung leuchtet nun dauerhaft.
- Verbinden Sie Ihr mobiles Endgerät und den Audioeingang (AUX IN Buchse) des Radios mittels eines 3,5mm Audiokabels (Klinkenkabel).
- Starten und steuern Sie die Audiowiedergabe entsprechend über das angeschlossene Endgerät.

8. Bluetooth

Via Bluetooth konnen Sie ihre Endgeräte mit dem Radio verbinden und diese als Wiedergabegerät nutzen. Die Steuerung der Wiedergabe erfolgt darauf direkt über das Endgerät. Die Lautstärke lessst sich auch am Radio selbst regeln.

Hinweis - Bluetooth

• Prufen Sie, ob Ihr mobiles Endgerät (Smartphone, Tablet-PC, etc.) Bluetooth-fähig ist.
• Beachten Sie, dass die Reichweite von Bluetooth max. 10 Meter beträgt, ohne Hindernisse wie Wände, Personen, etc.
• Es kann vorkommen, dass die Verbindung durch weitere Bluetooth®-Geräte/ Verbindungen in der Umgebung gestört wird.
• Das Radio kann immer nur mit einem Endgerät gekoppelt werden.
• Beachten Sie, dass die Kompatibilität von den Unterstützungen Bluetooth® Profilen sowie der verwendeten Bluetooth® Versionen abhängig ist. (siehe: Technische Daten, Bedienungsanleitung des verwendeten Endgeräts)

Aktivieren Sie durch wiederholtes Drucken von [M]/[MODE] den Betriebsmodus Bluetooth auf dem Radio:

8.1 Bluetooth® Erstverbindung (Pairing)

• Stellen Sie sicher, dass Ihr Bluetoothiges Endgeräteingeschaltet ist und dass Bluetoothaktiviert ist.
• Aktivieren Sie durch wiederholtes Drucken von [M]/[MODE] den Betriebsmodus Bluetooth auf dem Radio:

Die LED-Anzeige der Bluetooth Verbindung beginnt blau zu blinken.

• Offnen Sie auf Ihrlem Endgerät die Bluetooth Einstellungen und warten Sie, bis in der Liste der gefundenen Bluetooth Geräte IR80MBT angezeigt wird.
• Starten Sie ggf. die Suche nach Bluetohraten auf Ihrem Endgerät.
  Wahlen Sie IR80MBT aus und warten Sie, bis das Radio als verbunden in den Bluetobfinstellungen Ihres Endgerates angezeigt wird.
  Die LED-Anzeige der Bluetooth binding leuchtet nun dauerhaft blau.
• Starten und steuern Sie die Audiowiedergabe entsprechend über das Endgerät.

Hinweis - Bluetooth Password

Manche Endgeräte benötigen für die Einrichtung der Verbindung mit einem anderen Bluetooth Gerät ein Password.

• Geben Sie für die Verbindung mit dem Laufsprecher das Password 0000 ein, wenn Sie zur Eingabe von Ihrem Endgerät aufgefordert werden.

9. Wartung und Pflege

• Reinigen Sie diesen Produkt nur mit einem fusselfreien leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger.
• Sollten Sie das Produkt langere Zeit nicht nutzen, schalten Sie das Gerät aus und trennen es von der Stromversorgung. Lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

10. Haftungsausschluss

Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder Gewährleistung für Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der Sicherheitshinweise resultieren.

11. Service und Support

Bitte wenden Sie sich bei Fragen zum Produktigeria an die Hama-Produktberatung. Hotline: [phone] (Deu/Eng)

Weitere Supportinformationen finden sie hier: www.hama.com

12. Entsorgungshinweise

Hinweis zum Umweltschutz:

Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgenden: Elektrische und elektronische Geräte sowie

Batterien dürfen nicht mit dem Hausmull entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zusammen zugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

13. Konformitätserklarung

C E Hiermit erklart die Hama GmbH & Co KG, dass der Funkanlageotyp [00054846] der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.hama.com->00054846->Downloads.

Frequenzband/Frequenzbänder 2412 - 2472 MHz

Abgestrahlte maximale Sendeleistung 60 mW EIRP

toepassing: Elektrische en elektronische

Tímtó Hama GmbH & Co KG prohlăsuje, Že typ

rádioveho zaízeni [00054846] je v souladu se

smernici 2014/53/EU. Uplne zneni EU prohlaseni o

Hotline: [phone] (nem./angl.)

Dal'sie informacia o podpore najdetu:

www.hama.com

1. Skjutreglage for Mono/V / H
2. [WPS]-knapp
3. [RESET]-knapp
4. AUX-In-uttag
5. Nätkabel
6. Gänga für vaggfeste

Fjarrkontroll

1. [POWER]-knapp
2. [MUTE]-knapp
3. Lage internetradio
4. Lage DAB-radio
5. Lage FM-radio
6. Lage AUX
7. Backlight-niva
8. Lage mediaspelare
9. [MODE]-knapp
10. [EQUALIZER]-knapp
11. [ALARM]-knapp
12. [SLEEP]-knapp
13. [SNOOZE]-knapp
14. [MENU]-knapp
15. [PREVIOUS]-knapp
16. [NEXT]-knapp
17. Navigeringsknappar

upp
ner

bakat/tillbaka
framat, OK

1. [SELECT] (Enter/OK)-knapp
2. [REWIND]-knapp
3. [FAST-FORWARD]-knapp
4. [VOLUME] +/- -knappar
5. Knappar forinställingar upp/ner
6. [PLAY/ PAUSE] knapp
7. [BACK] (tillbaka)-knapp
8. Förinställningsknappar (1-10)
9. MENY [PRESETS/FAVORITES]
10. [INFO]-knapp

3. Sicherheitshinweise

samsvarserklaringen finnes på folgende Internettadresse:

www.hama.com->00054846->Downloads.

Frekvensband/frekvensband 2412 - 2472 MHz

Avstralt maksimal sendeeffekt 60 mW EIRP

00054846

hama®

Hama GmbH & Co KG
