Produkttyp	Wiederaufladbarer LED-Strahler
Marke	Panasonic
Modell	EY37C3
Abmessungen (L × B × H)	125 mm × 312 mm × 96 mm
Gewicht (Haupteinheit)	0,61 kg
Stromversorgung	Panasonic Li-Ion-Akku (nicht im Lieferumfang): 14,4 V / 18 V / 21,6 V
Lichtstrom	1500 Lumen
Beleuchtungsstärke	3000 Lux (bei 40 cm, Vorderseite)
Beleuchtungsmodi	Hoch, Mittel, Niedrig (stufenlose Umschaltung)
Öffnungswinkel	0° bis 90° (in 15°-Schritten)
Drehung	0° bis 270°
Sicherheitsfunktionen	Schutz vor Tiefentladung, LED-Überhitzung, Akku-Überhitzung; automatische Abschaltung in niedriger Stufe bei niedriger Spannung
Mitgeliefertes Zubehör	Keines (Akku und Ladegerät nicht im Lieferumfang)
Wartung	Mit einem weichen, trockenen Tuch abwischen; Akku vor Reinigung oder Lagerung entnehmen
Reparierbarkeit	Lichtquelle nur vom Hersteller oder einem qualifizierten Fachmann austauschbar; Reparatur in autorisierten Servicezentren
Ladetemperatur	0 °C bis 40 °C
Verwendung	Nur im Innenbereich, nicht wasserdicht
Normen	Entspricht den europäischen Richtlinien (CE-Kennzeichnung)

Häufig gestellte Fragen - EY37C3 PANASONIC

Welche Akkutypen kann ich mit der Lampe EY37C3 verwenden?

Verwenden Sie ausschließlich die angegebenen Panasonic Li-Ion-Akkus: Modelle EY9L45, EY9L47, EY9L51, EY9L52, EY9L53, EY9L54 oder EY9L62. Die kompatiblen Spannungen sind 14,4 V, 18 V und 21,6 V. Verwenden Sie keinen 28,8 V-Akku.

Wie schalte ich die Lampe ein und aus?

Drücken Sie einmal den Schalter, um einzuschalten. Zum sofortigen Ausschalten halten Sie den Knopf einige Sekunden gedrückt. Die Lampe durchläuft die Modi Hoch, Mittel, Niedrig und schaltet sich dann aus.

Kann ich die Lampe im Freien verwenden?

Nein, die Lampe ist nicht wasserdicht und darf nicht in feuchten oder nassen Umgebungen verwendet werden. Verwenden Sie sie nur im Innenbereich.

Wie stelle ich den Strahlwinkel ein?

Sie können die Lampe von 0° bis 90° öffnen/schließen (in 15°-Schritten) und um 0° bis 270° drehen. Nicht über den Bewegungsbereich hinaus erzwingen.

Was tun, wenn die Lampe blinkt oder automatisch in den Niedrigmodus wechselt?

Das ist normal: es zeigt einen aktiven Schutz an. Wenn der Akku schwach ist, blinkt die Lampe 3 Mal und wechselt dann in den Niedrigmodus. Wenn die Temperatur zu hoch ist (LED oder Akku), wechselt sie ebenfalls in den Niedrigmodus, um Schäden zu vermeiden.

Wie reinige ich die Lampe?

Wischen Sie sie mit einem weichen, trockenen Tuch ab. Vor der Reinigung oder Lagerung den Akku entfernen. Nicht mit Wasser waschen.

Ist der Akku im Lieferumfang der Lampe enthalten?

Nein, der Akku und das Ladegerät sind nicht im Lieferumfang. Sie müssen separat erworben werden. Nur das Hauptgerät wird geliefert.

Wie installiere ich den Aufhängehaken?

Ziehen Sie den Haken am Griff heraus. Stellen Sie sicher, dass er vor dem Aufhängen der Lampe in Position eingerastet ist. Zur erhöhten Sicherheit befestigen Sie die Lampe mit einem Seil, wenn sie in der Höhe angebracht ist.

Wo kann ich meine Lampe reparieren lassen?

Überlassen Sie Reparaturen einem autorisierten Panasonic-Servicecenter. Der Austausch der LED-Lichtquelle darf nur vom Hersteller oder seinem Beauftragten durchgeführt werden.

Wie lange hält der Akku?

Die Dauer variiert je nach Akkumodell und verwendetem Modus. Beispiel: Mit dem Akku EY9L45 rechnen Sie mit 2,5 h im Hochmodus, 5 h im Mittelmodus und 25 h im Niedrigmodus. Für andere Akkus konsultieren Sie die technischen Daten.

BEDIENUNGSANLEITUNG EY37C3 PANASONIC

Bedienungsanleitung LED-Leuchte

DE: Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

HINWEIS: Akku und Ladegerät sind in diesem Satz nicht enthalten.

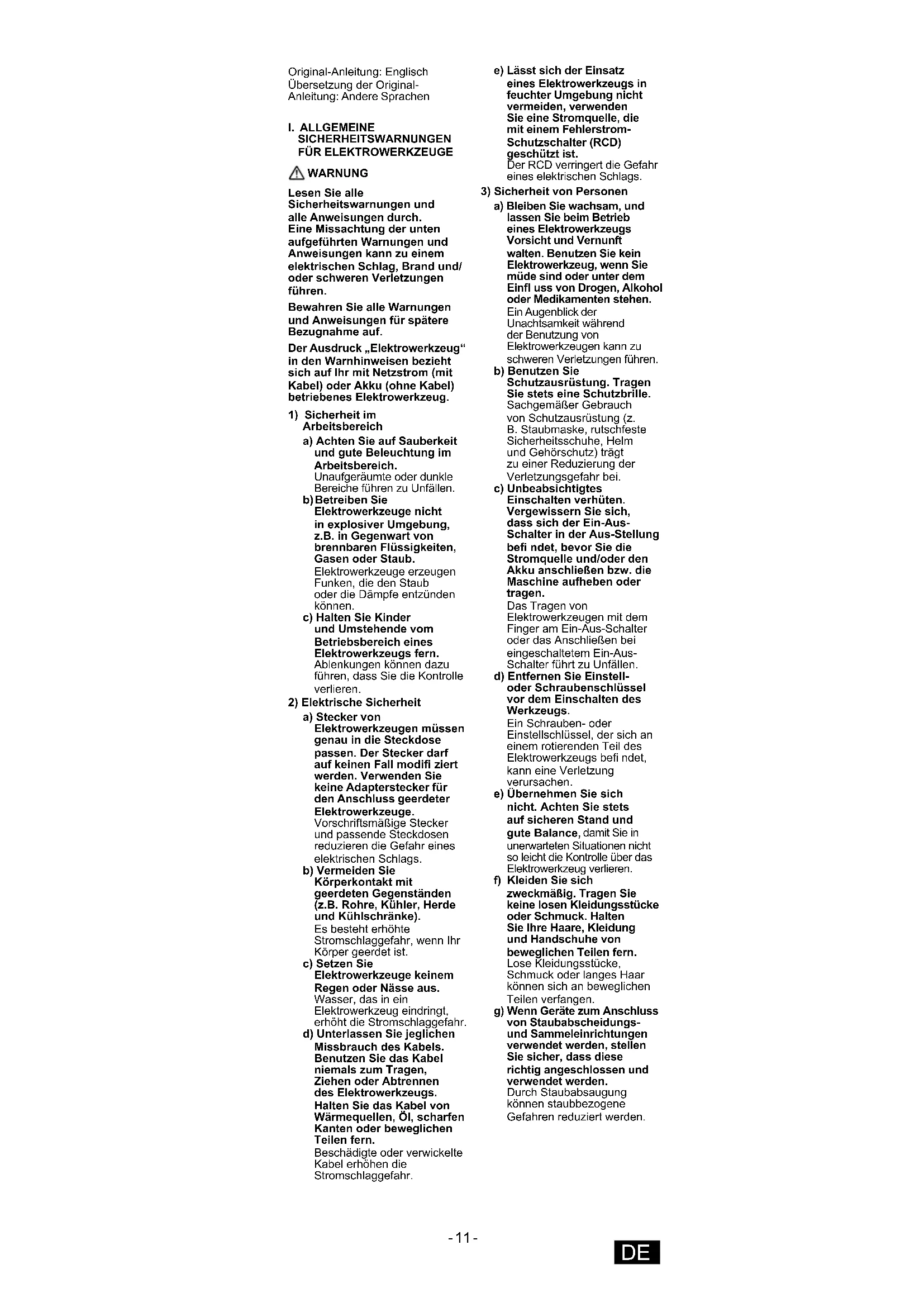

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

I. ALLGEMEINE SICHERHEITSWARNUNGEN FÜR ELEKTROWERKZEUGE

WARNUNG

Lesen Sie alle Sicherheitswarnungen und alle Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Achten Sie auf Sauberkeit und gute Beleuchtung im Arbeitsbereich. Unaufgeräumte oder dunkle Bereiche führen zu Unfällen.

b) Betreiben Sie Elektrowerkzeuge nicht in explosiver Umgebung, z.B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und Umstehende vom Betriebsbereich eines Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) Elektrische Sicherheit

a) Stecker von Elektrowerkzeugen müssen genau in die Steckdose passen. Der Stecker darf auf keinen Fall modifi ziert werden. Verwenden Sie keine Adapterstecker für den Anschluss geerdeter Elektrowerkzeuge. Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Gefahr eines elektrischen Schlags.

b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen (z.B. Rohre, Kühler, Herde und Kühlschränke). Es besteht erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrowerkzeuge keinem Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht die Stromschlaggefahr.

d) Unterlassen Sie jeglichen Missbrauch des Kabels. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen des Elektrowerkzeugs. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen die Stromschlaggefahr.

e) Lässt sich der Einsatz eines Elektrowerkzeugs in feuchter Umgebung nicht vermeiden, verwenden Sie eine Stromquelle, die mit einem Fehlerstrom-Schutzschalter (RCD) geschützt ist. Der RCD verringert die Gefahr eines elektrischen Schlags.

3) Sicherheit von Personen

a) Bleiben Sie wachsam, und lassen Sie beim Betrieb eines Elektrowerkzeugs Vorsicht und Vernunft walten. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Augenblick der Unachtsamkeit während der Benutzung von Elektrowerkzeugen kann zu schweren Verletzungen führen.

b) Benutzen Sie Schutzausrüstung. Tragen Sie stets eine Schutzbrille. Sachgemäßer Gebrauch von Schutzausrüstung (z. B. Staubmaske, rutschfeste Sicherheitsschuhe, Helm und Gehörschutz) trägt zu einer Reduzierung der Verletzungsgefahr bei.

c) Unbeabsichtigtes Einschalten verhüten. Vergewissern Sie sich, dass sich der Ein-Aus- Schalter in der Aus-Stellung befi ndet, bevor Sie die Stromquelle und/oder den Akku anschließen bzw. die Maschine aufheben oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Ein-Aus-Schalter oder das Anschließen bei eingeschaltetem Ein-Aus- Schalter führt zu Unfällen.

d) Entfernen Sie Einstell- oder Schraubenschlüssel vor dem Einschalten des Werkzeugs. Ein Schrauben- oder Einstellschlüssel, der sich a einem rotierenden Teil des Elektrowerkzeugs befinet, kann eine Verletzung verursachen.

e) Übernehmen Sie sich nicht. Achten Sie stets auf sicheren Stand und gute Balance, damit Sie in unerwarteten Situationen nicht so leicht die Kontrolle über das Elektrowerkzeug verlieren.

f) Kleiden Sie sich zweckmäßig. Tragen Sie keine losen Kleidungsstücke oder Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidungsstücke, Schmuck oder langes Haar können sich an beweglichen Teilen verfangen.

g) Wenn Geräte zum Anschluss von Staubabscheidungs- und Sammeleinrichtungen verwendet werden, stellen Sie sicher, dass diese richtig angeschlossen und verwendet werden. Durch Staubabsaugung können staubbezogene Gefahren reduziert werden.

4) Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

a) Üben Sie keinen übermäßigen Druck auf das Elektrowerkzeug aus. Verwenden Sie das korrekte Elektrowerkzeug für Ihre Arbeit. Das korrekte Elektrowerkzeug kann seinen Zweck besser und sicherer erfüllen, wenn es sachgemäß gehandhabt wird.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem Ein-Aus-Schalter ein- und ausschalten lässt. Ein Elektrowerkzeug, dessen Ein-Aus-Schalter nicht funktioniert, ist gefährlich und muss repariert werden.

c) Trennen Sie den Stecker von der Stromquelle und/oder den Akku vom Elektrowerkzeug, bevor Sie Einstellungen durchführen, Zubehör auswechseln oder das Elektrowerkzeug lagern. Diese Verhütungsmaßnahmen reduzieren die Gefahr eines versehentlichen Startens des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außer Reichweite von Kindern auf, und verhindern Sie den Betrieb von Elektrowerkzeugen durch Personen, die nicht mit dem Elektrowerkzeug oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in den Händen ungeschulter Benutzer sind gefährlich.

e) Pfl egen Sie Elektrowerkzeuge. Überprüfen Sie Elektrowerkzeuge auf Fehlausrichtung oder Schleifen beweglicher Teile, Beschädigung von Teilen und andere Zustände, die ihren Betrieb beeinträchtigen können. Lassen Sie das Elektrowerkzeug bei Beschädigung vor der Benutzung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge mit scharfen Schneiden sind weniger anfällig für Klemmen und lassen sich leichter kontrollieren.

g) Benutzen Sie das Elektrowerkzeug, das Zubehör und die Werkzeugeinsätze usw. gemäß diesen Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der durchzuführenden Arbeit. Unsachgemäßer Gebrauch des Elektrowerkzeugs kann zu einer Gefahrensituation führen.

h) Halten Sie das Gerät an den isolierten Griffl ächen, wenn Sie Arbeiten ausführen, bei denen das Gerät verborgene Stromleitungen treffen könnte. Der Kontakt mit einer Spannung führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

5) Sorgfältiger Umgang und Gebrauch von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.

d) Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, begeben Sie sich zusätzlich in ärztliche Behandlung. Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Gerät nur von qualifi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

II. SICHERHEITSHINWEISE FÜR BATTERIELADEGERÄT UND AKKUPACK

1. BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF. Die vorliegende Anleitung enthält wichtige Sicherheitshinweise für Ladegerät und Akkupack.

2. Lesen Sie vor Gebrauch des Ladegeräts alle Anweisungen und Hinweise auf Ladegerät und Akkupack.

3. Ladegerät und Akkupack sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt werden. Außerdem darf der Akkupack auch keinesfalls mit einem anderen Ladegerät aufgeladen werden.

4. Setzen Sie Ladegerät und Akkupack keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte.

5. Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgeräts kann zu Bränden, Stromschlägen oder Personenschäden führen.

6. Das Netzkabel darf nicht übermäßig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und scharfen Kanten.

7. Verwenden Sie keinesfalls ein Verlängerungskabel.
8. Das Ladegerät darf keinesfalls mit beschädigtem Netzkabel oder Netzstecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen. Lassen Sie die Teile von qualifi ziertem Personal reparieren.
9. Falls das Ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.
10. Zerlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es bei erforderlichen Wartungs- und Reparaturarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.
11. Trennen Sie vor Wartung oder Reinigung das Ladegerät von der Steckdose, um Stromschläge auszuschließen.
12. Das Netzkabel ist so zu verlegen, dass niemand darauf treten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind.
13. Das Akkupack darf nicht an Orten gelagert werden, wo die Temperatur auf 50 °C oder höher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkupacks.
14. Erschöpfte Akkupacks keinesfalls verbrennen, da sie sonst explodieren können.
15. Das Ladegerät ist für Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufl aden darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen. Versuchen Sie nicht, es mit irgendeiner anderen Spannung zu betreiben!
16. Laden Sie das Akkupack an einem gut belüfteten Ort, und decken Sie Ladegerät und Akkupack während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab.
17. Das Akkupack darf keinesfalls kurzgeschlossen werden. Ein Kurzschluss der Batterie kann zu übermäßigem Stromfluss, Überhitzung und Verbrennungen führen.
18. Das Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verminderten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei denn, sie haben eine Betreuung oder Unterweisung im Gebrauch des Gerätes von einer Person erhalten, die für ihre Sicherheit verantwortlich ist.
19. Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

III. SICHERHEITSHINWEISE

1) Fassen Sie beim Trennen des Ladegeräts vom Netz stets den Stecker, um Schäden an Netzkabel oder -stecker auszuschließen.
2) Bei Temperaturen UNTER 0 °C (32 °F) oder ÜBER 40 °C (104 °F) darf der Akku nicht geladen werden.
3) Das Netzkabel darf nicht übermäßig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und svharfen Kanten.
4) HINWEIS: Wird das Netzkabel des Ladegeräts beschädigt, so darf es nur von einer Vertrags- Reparaturwekstatt des Herstellers ausgetaushcht werden, da für diese Aebelt Spezialwerkzeug erforderlich ist.
5) Das Gerät ist nicht als tragbare Lampe für Kinder geeignet.
6) Kinder dürfen nicht mit dem Gerät spielen.

Symbol Bedeutung
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.
	Sehen Sie nicht direkt in den Lichtstrahl der LED-Leuchte.
	Berühren Sie während und direkt nach dem Gebrauch nicht die Vorder- oder Rückseite der LED-Leuchte.

⚠️ WARNING

Die LED-Leuchten erzeugen Wärme, während sie im Gebrauch sind. Die Wärme kann sich stauen und einen Unfall verursachen.

• Bedecken Sie das Gerät während des Gebrauchs nicht mit einem Tuch oder Papier.
• Verwenden Sie keine anderen Akkusätze als die in den technischen Daten angegebenen.

VORSICHT

1. Dieses Gerät ist nicht wasserdicht.

2. Nicht an feuchten oder nassen Orten verwenden.

3. Nicht mit Wasser abspülen.

4. Bewahren Sie sie an einem sicheren, trockenen und sauberen Ort auf, wenn sie nicht verwendet wird.

5. Dieses Gerät schaltet sich automatisch aus, wenn die Akkuspannung unter ein festgelegtes Niveau fällt.

6. Demontieren Sie dieses Gerät nicht. Die Instandhaltung ist von einem autorisierten Kundendienstzentrum durchzuführen.

7. Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder dessen Bevollmächtigten oder eine ähnlich qualifi zierte Person ersetzt werden.
8. Den Akkusatz nicht ins Feuer werfen. Dies kann eine Explosion verursachen.
9. Schauen Sie nicht in das LED-Licht und vermeiden Sie, dass die Lichter unmittelbar in die Augen gelangen. Wenn die LED-Lichter fortlaufend in die Augen gelangen, kann dies zu Verletzungen der Augen führen.

⚠️ WARNING

• Verwenden Sie dieses Gerät nicht bei Arbeiten, bei denen der Akku Spänen und/oder Staub ausgesetzt ist.
• Verwenden Sie dieses Gerät nicht an Orten mit schädlichen Gasen.
• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-
  Maschine ausgelegt sind.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Versuchen Sie niemals, Gegenstände wie Nägel in den Akku zu schlagen, und setzen Sie ihn keinen Stößen aus. Sehen Sie außerdem davon ab, den Akku zu zerlegen oder zu verändern.
• Metallgegenstände dürfen die Anschlüsse des Akkus nicht berühren.
• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.

- Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

IV. BAUGRUPPE

Anbringen oder Abnehmen des Akkus

1. Anbringen: [Fig.1] Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

- Den Akku einschieben, bis er einrastet.

1. Entfernen: [Fig.2] Den Knopf drücken und den Akku einschieben.

VORSICHT

Verwenden Sie nicht den 28,8 Volt-Akku. Er kann nicht richtig angebracht werden und könnte herausfallen.

V. BETRIEB

Verwendungsbeispiel [Fig.3]

1. Bringen Sie den Akku am Hauptgerät an
2. Stellen Sie den Griff und den Winkel der LED-Leuchte ein : [Fig.4]

VORSICHT

Öffnen und schließen oder drehen Sie das Gerät nicht weiter, als es der Bewegungsbereich zulässt. - Öffnen und Schließen: 0° bis 90° (in Schritten von 15° auf jeder Seite) - Rotation: 0° bis 270°

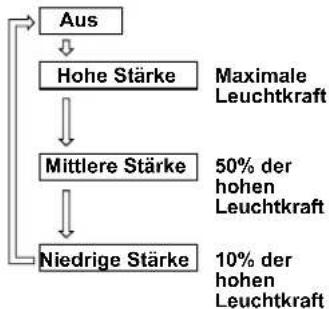

1. Drücken Sie den Schalter ein mal, um die LED-Leuchte einzuschalten. Mit jedem Drücken des Schalters wechselt die Stärke von hoch zu mittel, mittel zu niedrig, niedrig zu aus.

HINWEIS:

Halten Sie zum unmittelbaren Ausschalten der LED-Leuchte den Schalter für eine Weile gedrückt.

FUNCTION

(1) Funktion zur Vermeidung übermäßiger Entladung 10 Minuten vor Ende der Akkuleistung blinkt die LED-Leuchte drei mal und schaltet auf „niedrige Stärke“ um.
- Bei „Niedriger Stärke“ lässt sich die LED-Leuchte nicht weiter verdunkeln. Sie blinkt nur.

(2) Schutzfunktion LED-Überhitzung

Wenn die Temperatur um das LED-Element hoch wird, schaltet die LED-Leuchte in die „Niedrige Stärke“, um zu verhindern, dass es am Hauptgerät eine Fehlfunktion gibt oder die Lebensdauer des LED-Elements verkürzt wird.

(3) Schutzfunktion Überhitzung Wenn die Akku-Temperatur hoch ist, schaltet die LED-Leuchte auf die „Niedrige Stärke“, um eine Fehlfunktion des Akkus zu verhindern.

So verwenden Sie den Haken

Ziehen Sie den Haken aus dem Stauraum im Griff heraus..[Fig.5]

WARNUNG

Verwenden Sie den Haken nicht an einem Ort, an dem er nicht vollständig am rechten Platz verriegelt werden kann.

- Das Gerät kann möglicherweise herunterfallen und eine Verletzung verursachen.

VORSICHT

Verwenden Sie beim Aufhängen an einem hochgelegenen Ort ein Seil, um das Gerät zu sichern, sodass es nicht herunterfällt.

- Das Gerät kann möglicherweise herunterfallen und eine Verletzung verursachen.

Lesen Sie die Bedienungsanleitung des Ladegeräts zum Aufl aden des Akkus und zum Umgang mit dem Akku.

[Akku]

Für richtigen Gebrauch des

Akkus

• Der Akku hat nur eine begrenzte Lebensdauer.
• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.

Für den sicheren Gebrauch

- Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in die Haupteinheit eingesetzt ist.

- Wenn der Akku bei Einschalten des Schalters nicht fest installiert ist, werden die Warnfunktion für Überhitzung und Schutzfunktion für Überentladung aktiviert, so dass ein sicherer Betrieb nicht möglich ist und das Hauptgerät nicht vorschriftsmäßig funktioniert.

Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15 °C (59 °F) betragen.)

[Ladegerät]

Laden

VORSICHT

1) Falls die Temperatur des Akkus unter etwa -10 ^ ( 14 ^ ) abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.

2) Der Umgebungstemperaturbereich liegt zwischen 0 °C (32 °F) und 40 °C (104 °F). Wenn der Akku bei einer Akkutemperatur unter 0 °C (32 °F) benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.

3) Verwenden Sie das Ladegerät bei Temperaturen zwischen 0 °C (32 °F) und 40 °C (104 °F). Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen.

4) Wenn ein kalter Akku (von etwa 0 °C (32 °F) oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

5) Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.

6) Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

7) Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll auf geladen. Laden Sie daher den Akku vor Gebrauch auf.

VI. WARTUNG

- Nehmen Sie zur Durchführung jeglicher Änderungen, des Austauschs von Zubehör oder zur Lagerung den Akku aus diesem Gerät heraus.

- Wischen Sie dieses Gerät zum Reinigen mit einem trockenen, weichen Tuch ab.

⚠️ WARNING

Der Akku muss aus diesem Gerät entfernt werden, bevor es entsorgt wird.

VII. ZUBEHÖR

Akku

- Siehe Technische Daten.

Ladegerät

- Für Nachfragen wenden Sie sich bitte an Ihren Fachhändler.

HINWEIS: Akku und Ladegerät sind in diesem Satz nicht enthalten.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2012/19/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

[Für Geschäftskunden in der Europäischen Union]

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro-päischen Union gültig. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

VIII. TECHNISCHE DATEN

Modellnr. EY37C3
Spannung DC	14.4 V / DC18 V / DC 21.6 V
Lichtstrom 1500 lm
Leuchtstärke 3000 lx (Vorn, im Abstand von 40 cm)
Maximale projizierte Fläche	0.038 m^2
Bereich der Montagehöhe	2.9 m
Größe 125 mm × 312 mm × 96 mm
Gewicht 0.61 k g (nur Hauptgerät)
Akku	Li-lon-Akkus
	EY9L45 EY9L47 EY9L51 EY9L52
	EY9L53 EY9L54 EY9L62

HINWEIS : Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neusten Generalkatalog Bezug.

[Akku]

Modellnr. EY9L45 EY9L47		EY9L51 EY9L52
Spannung DC	14.4 V DC 18 V
Kapazität 4.2	Ah 2.0 Ah 4.2	Ah 2.0 Ah
Ladezeit für eine vollständige Aufl adung	60 min 40	min 70 min 40 min

Modellnr. EY9L53 EY9L54	EY9L62
Spannung DC	18 V DC 21.6 V
Kapazität 3.0	Ah 5.0 Ah 4.2 Ah
Ladezeit für eine vollständige Aufl adung	60 min 75 min 85 min

• Akku-Betriebsdauer nach einem vollen Ladezyklus (Beispiel)

	Hohe Stärke Mittlere Stärke Niedrge Stärke
EY9L45 2.5 h 5 h		25 h
EY9L54 3.6 h	7.3 h	37 h
EY9L62 4.2 h	6.3 h	42 h

VIII. SPECIFICHE TECNICHE

VIII. TECHNISCHE GEGEVENS

VIII. DANE TECHNICZNE
