| Produkttyp | Lichtschranke |
| Marke | Panasonic (früher Sunx) |
| Modell | EX33PN |
| Kategorie | Lampe (Sensor) |
| Erfassungsabstand | 800 mm (opakes Objekt min. Ø2 mm) |
| Betriebsspannung | 12 bis 24 V DC ±10 %, Restwelligkeit ≤10 % |
| Stromaufnahme | Sender: max. 10 mA, Empfänger: max. 15 mA |
| Ausgangstyp | PNP-Transistor, Open-Collector, max. 50 mA |
| Ansprechzeit | max. 0,5 ms |
| Schutzart | IP67 (IEC) |
| Umgebungstemperatur | -25 bis +55 °C (Lagerung: -30 bis +70 °C) |
| Gehäusematerial | Druckguss-Zink, Polycarbonat |
| Kabel | 3 Adern (Sender 2 Adern), 0,1 mm², 2 m lang |
| Gewicht | Sender und Empfänger: je ca. 20 g |
| Mitgeliefertes Zubehör | Mutter und Scheibe (2 Stück) |
| Hauptfunktionen | Wählbarer Light-ON/Dark-ON-Modus, Empfindlichkeitseinstellung per Potentiometer, Betriebsanzeige (orange) und Stabilitätsanzeige (grün) |
| Wartung und Reinigung | Staub, Schmutz, Dampf vermeiden; Linsen mit einem weichen Tuch reinigen; keine organischen Lösungsmittel verwenden |
| Sicherheit | Nicht für Personenschutz verwenden; Spannungen und Verdrahtungsvorschriften einhalten |
| Ersatzteile und Reparierbarkeit | Optionale Blende (OS-EX30-1) erhältlich; keine vom Benutzer reparierbaren Teile |
| Allgemeine Informationen | 16-seitige PDF-Anleitung zum Download verfügbar |
Häufig gestellte Fragen - EX33PN PANASONIC
Benutzerfragen zu EX33PN PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lampe kostenlos im PDF-Format! Finden Sie Ihr Handbuch EX33PN - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EX33PN von der Marke PANASONIC.
BEDIENUNGSANLEITUNG EX33PN PANASONIC
Rudolf-Diesel-Ring 2, D-83607 Holzkirchen, Germany
Phone: +49-8024-648-0
BETRIEBSANLEITUNG
Optosensor
Serie EX-30
MEUML-EX30 V1.0
Danke, dass Sie sich für ein SUNX-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung für die bestimmungsgemäße Verwendung dieses Produkts sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf.
! WARNING
- Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
- Wenn Sie Sensorelemente zum Schutz von Personen verwenden, sollten Sie Produkte benutzen, die den jeweiligen Landesgesetzen und Standards entsprechen, wie etwa OSHA, ANSI oder IEC.
1 VORSICHTSMASSNAHMEN
- Dieses Produkt wurde ausschließlich zur industriellen Verwendung entwickelt/hergestellt.
- Für das Produkt wird ein dünnes, 0,1mm starkes Kabel verwendet. Beim Herausziehen des Kabels keine übermäßige Kraft aufwenden: Es kann sonst zu einem Kabelbruch kommen.
- Das Kabel für den Sender und Empfänger der Einweg-Lichtschranke mit einer Stärke von 0,3mm ^2 oder mehr lässt sich bis zu max. 50m verlängern. Um Störstrahlungen zu vermeiden, sollte das Kabel jedoch möglichst kurz gehalten werden.
- Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch gewaltsames Verbiegen oder Ziehen.
● Die Verdrahtung muss bei ausgeschalteter Spannungsversorgung erfolgen.
● Falsche Verdrahtungen können den Sensor beschädigen.
- Verlegen Sie die Kabel nicht zusammen mit Starkstromkabeln oder Hochspannungsleitungen in demselben Kabelkanal. Dies kann zu Fehlfunktionen führen.
● Die Spannungsversorgung muss innerhalb der angegebenen Werte inklusive Restwelligkeit liegen.
- Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt, stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung an eine Schutzerde angeschlossen ist.
- Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.) in der Nähe des Produkts verwendet werden, die Störstrahlungen erzeugen, müssen Sie den Erdungsanschluss der Bauteile an eine vorhandene Schutzerde anschließen.
- Während des Initialisierungsvorgangs (0,5s nach dem Einschalten der Spannungsversorgung) dürfen keine Einstellungen erfolgen.
- ● Verwenden Sie einen Isolier-Transformer für das Gleichstromversorgungsgerät. Durch die Verwendung eines Autotransformators (Spartransformator mit einer einzigen Wicklung) können das Produkt oder die Spannungsversorgung beschädigt werden.
- Falls die verwendete Spannungsversorgung einen Überspannungsstoß erzeugt, schließen Sie einen Überspannungsschutz an.
- Bei starken äußeren Lichteinflüssen, kann die Objekterkennung behindert werden. Stellen Sie deshalb sicher, dass der Sensor nicht direkt einer der folgenden Lichtquellen ausgesetzt ist: fluoreszierendem Licht von Leuchtstoffröhren mit Schnellstarter, Hochfrequenz-Licht, Sonnenlicht etc.
● ● Vermeiden Sie Staub, Schmutz und Dampf.
- Der Sensor darf nicht mit Wasser, Öl, Fett oder organischen Lösungsmitteln, wie Verdünner, in Berührung kommen.
- Wenn der Sensor in einer Umgebung mit Reibungselektrizität betrieben wird, verwenden Sie eine geerdete Metallmontageplatte.

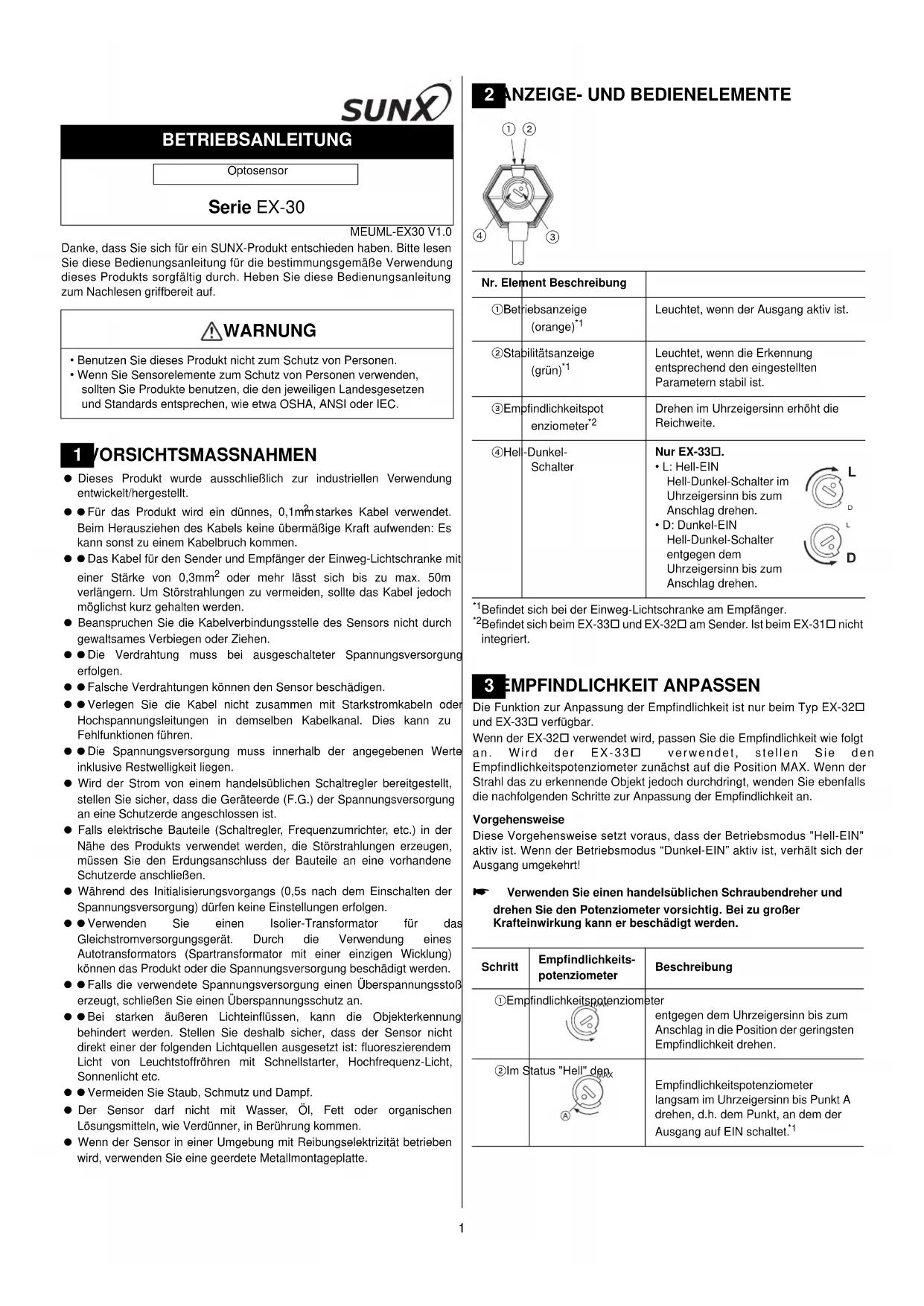

2 ANZEIGE- UND BEDIENELEMENTE
| 1Betriebsanzeige (orange)*1 | Leuchtet, wenn der Ausgang aktiv ist. |
| 2Stabilitätsanzeige (grün)*1 | Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist. |
| 3Empfindlichkeitspot enziometer*2 | Drehen im Uhrzeigersinn erhöht die Reichweite. |
| 4Hel-Dunkel-Schalter | Nur EX-33☐.L: Hell-EINHell-Dunkel-Schalter im Uhrzeigersinn bis zum Anschlag drehen.D: Dunkel-EINHell-Dunkel-Schalter entgegen dem Uhrzeigersinn bis zum Anschlag drehen. |
^1 Befindet sich bei der Einweg-Lichtschranke am Empfänger.
^2 Befindet sich beim EX-33☐ und EX-32☐ am Sender. Ist beim EX-31☐ nicht integriert.
3 EMPFINDLICHKEIT ANPASSEN
Die Funktion zur Anpassung der Empfindlichkeit ist nur beim Typ EX-32 und EX-33 verfügbar.
Wenn der EX-32□ verwendet wird, passen Sie die Empfindlichkeit wie folgt an. Wird der EX-33□ verwendet, stellen Sie den Empfindlichkeitspotenziometer zunächst auf die Position MAX. Wenn der Strahl das zu erkennende Objekt jedoch durchdringt, wenden Sie ebenfalls die nachfolgenden Schritte zur Anpassung der Empfindlichkeit an.
Vorgehensweise
Diese Vorgehensweise setzt voraus, dass der Betriebsmodus "Hell-EIN" aktiv ist. Wenn der Betriebsmodus "Dunkel-EIN" aktiv ist, verhält sich der Ausgang umgekehrt!
Verwenden Sie einen handelsüblichen Schraubendreher und drehen Sie den Potenziometer vorsichtig. Bei zu großer Krafteinwirkung kann er beschädigt werden.
^*1 Beachten Sie, dass dies nur für den Betriebsmodus Hell-EIN gilt.
| Schritt | Empfindlichkeits-potenziometer | Beschreibung |
1Empfindlichkeitspotenziometer![]() | entgegen dem Uhrzeigersinn bis zum Anschlag in die Position der geringsten Empfindlichkeit drehen. | |
2Im Status "Hell" den![]() | Empfindlichkeitspotenziometer langsam im Uhrzeigersinn bis Punkt A drehen, d.h. dem Punkt, an dem der Ausgang auf EIN schaltet.*1 | |
3EX-33☐![]() | Im Status "Dunkel" das erkennende Objekt nach Bedarf platzieren und den Empfindlichkeitspotenziometer langsam im Uhrzeigersinn drehen bis der Ausgang auf EIN schaltet.Empfindlichkeitspotenziometer dann entgegen dem Uhrzeigersinn bis Punkt B drehen, d.h. dem Punkt, an dem der Sensor auf AUS schaltet.EX-32☐Im Status "Dunkel" den Empfindlichkeitspotenziometer langsam im Uhrzeigersinn drehen, bis der Ausgang auf EIN schaltet.*1Dann langsam zurück bis Punkt B drehen, d.h. jenem Punkt, an dem der Ausgang auf AUS schaltet.*1Wenn der Sensor nicht EIN schaltet, obwohl der Potenziometer im Uhrzeigersinn bis zum Anschlag gedreht ist, dann entspricht Punkt B der Position MAX. | |
| 4Die | Position, die genau zwischen dem ermittelten Punkten A und B liegt, ist die optimale Erkennungsposition. | |
4 MONTAGE
Sensor an einer max. 3mm starken Montageplatte montieren.

①Sensor mit der beiliegenden Mutter und Zahnscheibe montieren. Das Anzugsdrehmoment sollte maximal 0,6N·m sein. (EX-32□: max. 1Nm)
②Sensor beim Anziehen der Mutter mit der Hand oder einem Schraubenschlüssel festhalten. Nicht den Sensor selbst drehen!
5 E/A SCHALTPLÄNE

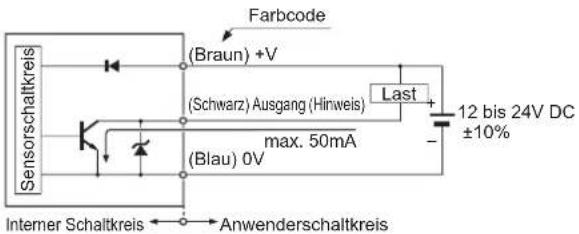

Typ mit NPN-Ausgang


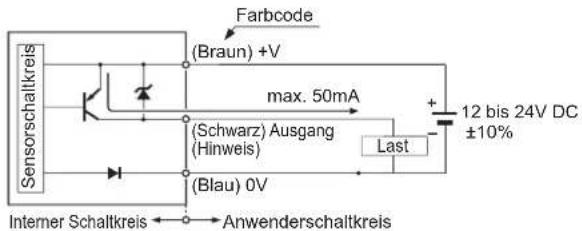

Typ mit PNP-Ausgang
6 SCHLITZMASKE
Die Schlitzmaske steht nur für die Einweg-Lichtschranke zur Verfügung.
Mit dem Zubehör Schlitzmaske (OS-EX30-1) kann der Sensor selbst kleine Objekt erkennen. Die Genauigkeit der Positionsbestimmung wird ebenfalls erhöht. Die Reichweite wird jedoch reduziert.
Montage
Das Anzugsdrehmoment sollte maximal 0,6N·m sein.
② Beilagscheibe und Distanzstücke der Schlitzmaske anziehen.
Die Anzahl der erforderlichen Distanzstücke hängt von der Stärke der Montageplatte ab.
| Stärke der Montageplatte Anzahl der Distanzstücke | |
| 3mm 0 | |
| 2mm 1 | |
| 1mm 2 | |
③ Schlitzmasek montieren Der Drehmoment sollte maximal 0,6N·m sein.

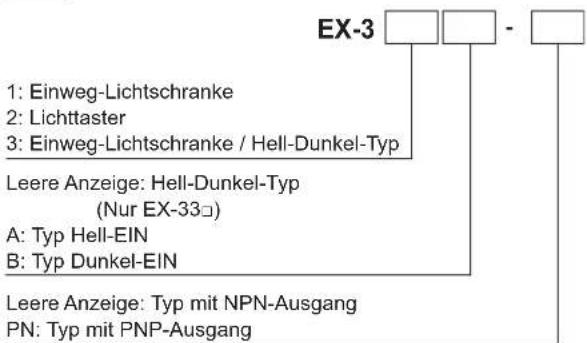

7 MODELLE, BESTELLINFORMATIONEN
8 TECHNISCHE DATEN
| Typ Einweg-Lichtschranke Lichttaster | |||
| Modellnr. | EX-31☐ | EX-33☐ | EX-32☐ |
| Reichweite 500mm 800mm | 50mm^*1 | ||
| Zu erkennendes Objekt | undurchsichtiges Objekt, max. ø2mm | undurchsichtiges, halbdurchsichtiges oder transparentes Objekt | |
| Betriebsnennspannung 12 bis 24V | DC±10%, Restwelligkeit Spitze-Spitze max. 10% | ||
| Stromaufnahme Sender: max. 10mA, Empfänger: max. 15mA max. 20mA | |||
| Ausgang | Typ mit NPN-Ausgang Typ mit PNP-AusgangNPN-Transistor mit offenem Kollektor PNP-Transistor mit offenem KollektorMaximale Senke: 50mA Maximale Quelle: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und 0V) Anliegende Spannung: Max. 30V DC (zwischen Ausgang und +V)Restspannung: Max. 1V (bei 50mA Senke) Restspannung: Max. 1V (bei 50mA Quelle) | ||
| Kurzschlussschutz | Integriert | ||
| Ansprechzeit | max. 0,5ms | ||
| Schutzart | IP67 (IEC) | ||
| Umgebungstemperatur | -25 bis +55°C (Kondensation oder Eisbildung ist nicht zulässig). Lagerung: -30 bis +70°C | ||
| Luftfeuchtigkeit | 35 bis 85% relative Feuchte, Lagerung: 35 bis 85% relative Feuchte | ||
| Sendediode | Rote LED (moduliert) | ||
| Material | Gehäuse: Genickelter Zink, PolycarbonatLinsen: Polycarbonat (EX-32☐: Acryl) | ||
| Kabel | 0,1mm^2 3-adrigesKabel mit Kappe (Sender der Einweg-Lichtschranke: 2-adrig), Länge: 2m | ||
| Gewicht | Sender, Empfänger: jeweils ca. 20g | ca. 20g | |
| Zubehör | Mutter und Beilagscheibe: 2 Stück (EX-32☐: 1 Stück) | ||
^*1 Die Reichweite bezieht verwendet als Referenzobjekt weißes Büropapier (100x100mm).
SUNX Limited
URL: sunx.jp
Rudolf-Diesel-Ring 2, D-83607 Holzkirchen, Germany
Phone: +49-8024-648-0
Rudolf-Diesel-Ring 2, D-83607 Holzkirchen, Germany
Phone: +49-8024-648-0
Rudolf-Diesel-Ring 2, D-83607 Holzkirchen, Germany
Phone: +49-8024-648-0
MANUALE D'ISTRUZIONI
Rudolf-Diesel-Ring 2, D-83607 Holzkirchen, Germany
Phone: +49-8024-648-0
Uhrzeigersinn bis zum Anschlag drehen.D: Dunkel-EINHell-Dunkel-Schalter entgegen dem
Uhrzeigersinn bis zum Anschlag drehen.
