EX33PN - Lámpara PANASONIC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato EX33PN PANASONIC en formato PDF.
| Tipo de producto | Sensor fotoeléctrico de barrera |
| Marca | Panasonic (anteriormente Sunx) |
| Modelo | EX33PN |
| Categoría | Lámpara (sensor) |
| Distancia de detección | 800 mm (objeto opaco de Ø2 mm mín.) |
| Tensión de alimentación | 12 a 24 V CC ±10 %, ondulación ≤10 % |
| Consumo eléctrico | Emisor: 10 mA máx., receptor: 15 mA máx. |
| Tipo de salida | Transistor PNP, colector abierto, 50 mA máx. |
| Tiempo de respuesta | 0,5 ms máx. |
| Índice de protección | IP67 (IEC) |
| Temperatura ambiente | -25 a +55 °C (almacenamiento: -30 a +70 °C) |
| Material de la carcasa | Zinc fundido a presión, policarbonato |
| Cable | 3 hilos (emisor 2 hilos), 0,1 mm², 2 m de largo |
| Peso | Emisor y receptor: aprox. 20 g cada uno |
| Accesorios suministrados | Tuerca y arandela (2 piezas) |
| Funciones principales | Modo Light-ON/Dark-ON seleccionable, ajuste de sensibilidad por potenciómetro, indicadores de funcionamiento (naranja) y de estabilidad (verde) |
| Mantenimiento y limpieza | Evitar polvo, suciedad, vapor; limpiar las lentes con un paño suave; no utilizar disolventes orgánicos |
| Seguridad | No utilizar para la protección de personas; respetar las tensiones y las instrucciones de cableado |
| Piezas de repuesto y reparabilidad | Diafragma opcional (OS-EX30-1) disponible; ninguna pieza reparable por el usuario |
| Información general | Manual PDF de 16 páginas disponible para descarga |
Preguntas frecuentes - EX33PN PANASONIC
Preguntas de los usuarios sobre EX33PN PANASONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lámpara en formato PDF gratis! Encuentra tus instrucciones EX33PN - PANASONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EX33PN de la marca PANASONIC.

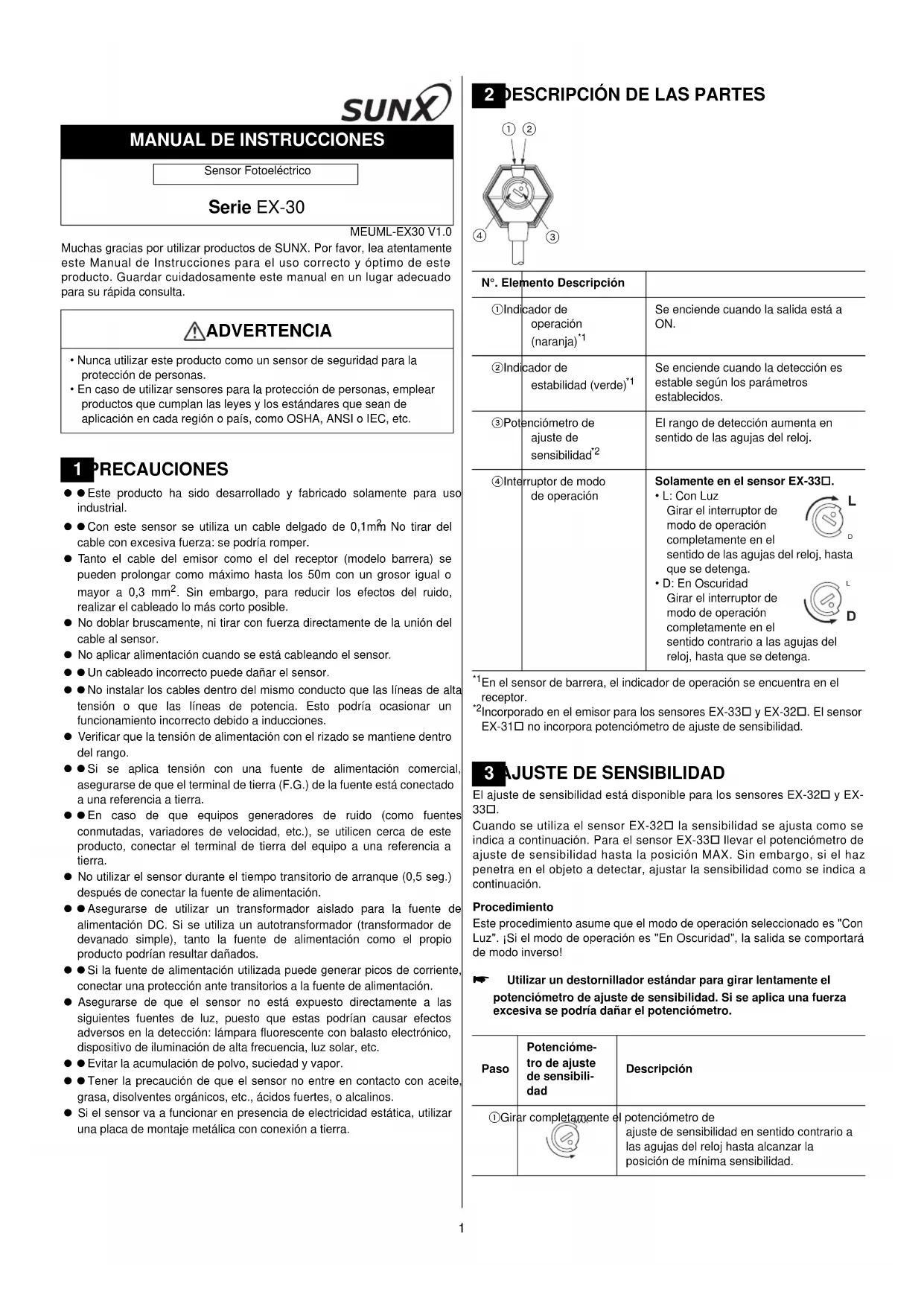

MANUAL DE USUARIO EX33PN PANASONIC
Manual de Instrucciones
MANUAL DE INSTRUCCIONES
Sensor Fotoeléctrico
Serie EX-30
MEUML-EX30 V1.0
Muchas gracias por utilizar productos de SUNX. Por favor, lea atentamente este Manual de Instrucciones para el uso correcto y óptimo de este producto. Guardar cuidadosamente este manual en un lugar adecuado para su rápida consulta.
ADVERTENCIA
- Nunca utilizar este producto como un sensor de seguridad para la protección de personas.
- En caso de utilizar sensores para la protección de personas, emplear productos que cumplan las leyes y los estándares que sean de aplicación en cada región o país, como OSHA, ANSI o IEC, etc.
1 PRECAUCIONES
- Este producto ha sido desarrollado y fabricado solamente para uso industrial.
- Con este sensor se utiliza un cable delgado de 0,1mm. No tirar del cable con excesiva fuerza: se podría romper.
- Tanto el cable del emisor como el del receptor (modelo barrera) se pueden prolongar como máximo hasta los 50m con un grosor igual o mayor a 0,3 mm ^2 . Sin embargo, para reducir los efectos del ruido, realizar el cableado lo más corto posible.
- No doblar bruscamente, ni tirar con fuerza directamente de la unión del cable al sensor.
- No aplicar alimentación cuando se está cableando el sensor.
- ● Un cableado incorrecto puede dañar el sensor.
- No instalar los cables dentro del mismo conducto que las líneas de alta tensión o que las líneas de potencia. Esto podría ocasionar un funcionamiento incorrecto debido a inducciones.
- Verificar que la tensión de alimentación con el rizado se mantiene dentro del rango.
- Si se aplica tensión con una fuente de alimentación comercial, asegurarse de que el terminal de tierra (F.G.) de la fuente está conectado a una referencia a tierra.
- En caso de que equipos generadores de ruido (como fuentes conmutadas, variadores de velocidad, etc.), se utilicen cerca de este producto, conectar el terminal de tierra del equipo a una referencia a tierra.
- No utilizar el sensor durante el tiempo transitorio de arranque (0,5 seg.) después de conectar la fuente de alimentación.
- Asegurarse de utilizar un transformador aislado para la fuente de alimentación DC. Si se utiliza un autotransformador (transformador de devanado simple), tanto la fuente de alimentación como el propio producto podrían resultar dañados.
- Si la fuente de alimentación utilizada puede generar picos de corriente, conectar una protección ante transitorios a la fuente de alimentación.
- Asegurarse de que el sensor no está expuesto directamente a las siguientes fuentes de luz, puesto que estas podrían causar efectos adversos en la detección: lámpara fluorescente con balasto electrónico, dispositivo de iluminación de alta frecuencia, luz solar, etc.
- Evitar la acumulación de polvo, suciedad y vapor.
- Tener la precaución de que el sensor no entre en contacto con aceite, grasa, disolventes orgánicos, etc., ácidos fuertes, o alcalinos.
- Si el sensor va a funcionar en presencia de electricidad estática, utilizar una placa de montaje metálica con conexión a tierra.
2 DESCRIPCIÓN DE LAS PARTES
| 1Indicador de operación (naranja) ^*1 | Se enciende cuando la salida está a ON. |
| 2Indicador de estabilidad (verde) ^*1 | Se enciende cuando la detección es estable según los parámetros establecidos. |
| 3Potenciómetro de ajuste de sensibilidad ^*2 | El rango de detección aumenta en sentido de las agujas del reloj. |
| 4Interruptor de modo de operación | Solamente en el sensor EX-33□.L: Con LuzGirar el interruptor de  modo de operación completamente en el sentido de las agujas del reloj, hasta que se detenga.D: En OscuridadGirar el interruptor de  modo de operación completamente en el sentido contrario a las agujas del reloj, hasta que se detenga. |
^*1 En el sensor de barrera, el indicador de operación se encuentra en el receptor.
^2 Incorporado en el emisor para los sensores EX-33□ y EX-32□. El sensor EX-31□ no incorpora potenciómetro de ajuste de sensibilidad.
3 AJUSTE DE SENSIBILIDAD
El ajuste de sensibilidad está disponible para los sensores EX-32□ y EX-33□.
Cuando se utiliza el sensor EX-32□ la sensibilidad se ajusta como se indica a continuación. Para el sensor EX-33□ llevar el potenciómetro de ajuste de sensibilidad hasta la posición MAX. Sin embargo, si el haz penetra en el objeto a detectar, ajustar la sensibilidad como se indica a continuación.
Procedimiento
Este procedimiento asume que el modo de operación seleccionado es "Con Luz". ¡Si el modo de operación es "En Oscuridad", la salida se comportará de modo inverso!
Utilizar un destornillador estándar para girar lentamente el potenciómetro de ajuste de sensibilidad. Si se aplica una fuerza excesiva se podría dañar el potenciómetro.
^1 Recordar que este procedimiento solo se puede aplicar en el modo de operación Con Luz.
| Paso | Potenciómetro de ajuste de sensibilidad | Descripción |
| 1Girar completamente el potenciómetro de ajuste de sensibilidad en sentido contrario a las agujas del reloj hasta alcanzar la posición de mínima sensibilidad. | ||
| 2En | la condición de "luz  | recibida", girar lentamente el potenciómetro de ajuste de sensibilidad en sentido de las agujas de reloj hasta alcanzar el punto A, en el que la salida pasa a ON.*1 |
3EX-33C- | En la condición "en oscuridad", colocar el objeto a detectar y girar el potenciómetro de ajuste de sensibilidad en el sentido de las agujas del reloj hasta que la salida del sensor pase a ON. A continuación, girar el potenciómetro en sentido contrario a las agujas del reloj hasta encontrar el punto B en el que el sensor pasa a OFF.EX-32□En la condición "en oscuridad", girar el potenciómetro de ajuste de sensibilidad en el sentido de las agujas del reloj hasta que la salida del sensor pase a ON.*1.Girar lentamente en sentido contrario hasta el punto exacto B, donde la salida del sensor pasa a OFF.*1.Si la salida del sensor no pasa a ON incluso cuando se llega al final del recorrido del potenciómetro de ajuste de sensibilidad, el punto B será la posición MAX. | |
| 4La | posición exacta entre MAX | los puntos A y B es la posición de detección óptima. |
4 MONTAJE
Montar el sensor en una placa de montaje con un espesor de 3mm o menos.
①Para el montaje utilizar la tuerca y la arandela dentada de bloqueo que se suministra con el sensor. El par de apriete debe ser de 0,6N·m o menor. (Para el sensor EX-32□: 1N o menos)
②Para apretar la tuerca, mentener el sensor con una mano o con un llave, por ejemplo. ¡No ejercer presión sobre el propio sensor!
5 DIAGRAMAS DEL CIRCUITO DE E/S

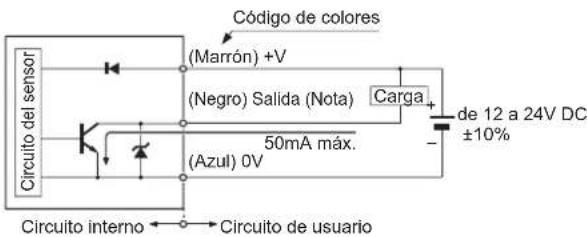

Salida NPN


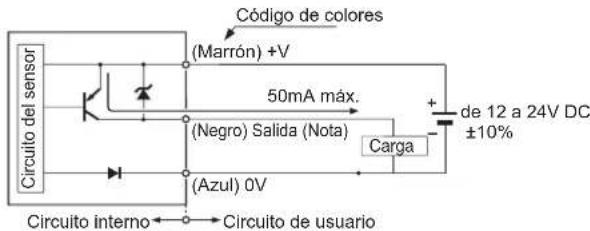

Salida PNP
6 FOCALIZADOR DE HAZ
El focalizador de haz solo está disponible para los sensores de tipo barrera.
El focalizador de haz opcional (OS-EX30-1) ayuda a la detección de objetos pequeños. También se incrementa la precisión de la posición de detección. Sin embargo, se reduce el rango de detección.
Método de montaje
El par de apriete debe ser de 0,6N·m o menor.
② Ajustar las arandelas y los separadores que se suministran con el focalizador de haz.
El número de separadores necesarios depende del grosor de la placa de montaje.
| Grosor de la placa de montaje | N° de separadores |
| 3mm 0 | |
| 2mm 1 | |
| 1mm 2 |
③ Montar el focalizador de haz. Asegurarse de que el par de apriete sea igual o menor a 0,6N.
7 MODELOS Y REFERENCIAS
En el modelo de barrera, el sufijo P grabado en el sensor determina al emisor, por ejemplo, EX-□P; D determina al receptor, por ejemplo, EX-□D-□.
8 ESPECIFICACIONES
| Tipo Modelo de Barrera Modelo de reflexión directa | |||
| Referencia | EX-31□ | EX-33□ | EX-32□ |
| Distancia de detección 500mm 800mm | 50mm^*1 | ||
| Objeto a detectar | Objeto opaco de ø2mm o más | Objetos opacos, translúcidos o transparentes | |
| Alimentación de 12 a 24V DC ±10% con un Rizado P-P del 10% o menor | |||
| Consumo de corriente Emisor: 10mA o menos, Receptor 15mA o menos 20mA o menos | |||
| Salida Salida NPN | Salida PNPTransistor NPN en colector abiertoTransistor PNP en colector abiertoCorriente máxima de sumidero: 50mACorriente máxima de fuente: 50mATensión aplicada: 30V DC o menos (entre la salida y 0V)Tensión aplicada: 30V DC o menos (entre la salida y +V)Tensión residual: 1V o menos (para una corriente de fuente: 50mA) | ||
| Protección contra cortocircuitos | Incorporado | ||
| Tiempo de respuesta | 0,5mseg. o menor | ||
| Grado de protección | IP67 (IEC) | ||
| Temperatura | de -25 a +55°C (Sin condensación de rocío o formación de hielo), Almacenamiento:de -30 a +70°C | ||
| Humedad | de 35 a 85% RH, Almacenamiento: de 35 a 85% RH. | ||
| Elemento emisor | LED rojo (modulado) | ||
| Material | Carcasa: Aleación de zinc fundido a presión, Cubierta: PolicarbonatoLentes: Policarbonato (Para el sensor EX-32□: Acrílico) | ||
| Cable | Cable de 2m de longitud, de 0,1mm^2 , 3 -hilos (emisor del tipo barrera: 2 hilos) | ||
| Peso | Emisor, receptor: 20gr aprox. cada uno | 20gr aprox. | |
| Accesorios | Tuerca y arandela: 2 piezas (Para el sensor EX-32□: 1 pieza) | ||
^*1 La distancia de detección está especificada para un papel blanco mate (50×50mm).
SUNX Limited
URL: sunx.jp
