| Type de produit | Capteur photoélectrique de barrage |
| Marque | Panasonic (anciennement Sunx) |
| Modèle | EX33PN |
| Catégorie | Lampe (capteur) |
| Distance de détection | 800 mm (objet opaque de Ø2 mm min.) |
| Tension d'alimentation | 12 à 24 V DC ±10 %, ondulation ≤10 % |
| Consommation électrique | Émetteur : 10 mA max., récepteur : 15 mA max. |
| Type de sortie | Transistor PNP, collecteur ouvert, 50 mA max. |
| Temps de réponse | 0,5 ms max. |
| Indice de protection | IP67 (IEC) |
| Température ambiante | -25 à +55 °C (stockage : -30 à +70 °C) |
| Matériau du boîtier | Zinc moulé sous pression, polycarbonate |
| Câble | 3 fils (émetteur 2 fils), 0,1 mm², 2 m de long |
| Poids | Émetteur et récepteur : env. 20 g chacun |
| Accessoires fournis | Écrou et rondelle (2 pièces) |
| Fonctions principales | Mode Light-ON/Dark-ON sélectionnable, réglage de sensibilité par potentiomètre, indicateurs de fonctionnement (orange) et de stabilité (vert) |
| Entretien et nettoyage | Éviter poussière, saleté, vapeur ; nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants organiques |
| Sécurité | Ne pas utiliser pour la protection des personnes ; respecter les tensions et les consignes de câblage |
| Pièces détachées et réparabilité | Diaphragme optionnel (OS-EX30-1) disponible ; aucune pièce réparable par l'utilisateur |
| Informations générales | Notice PDF de 16 pages disponible en téléchargement |
FOIRE AUX QUESTIONS - EX33PN PANASONIC
Questions des utilisateurs sur EX33PN PANASONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice EX33PN - PANASONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EX33PN de la marque PANASONIC.
MODE D'EMPLOI EX33PN PANASONIC

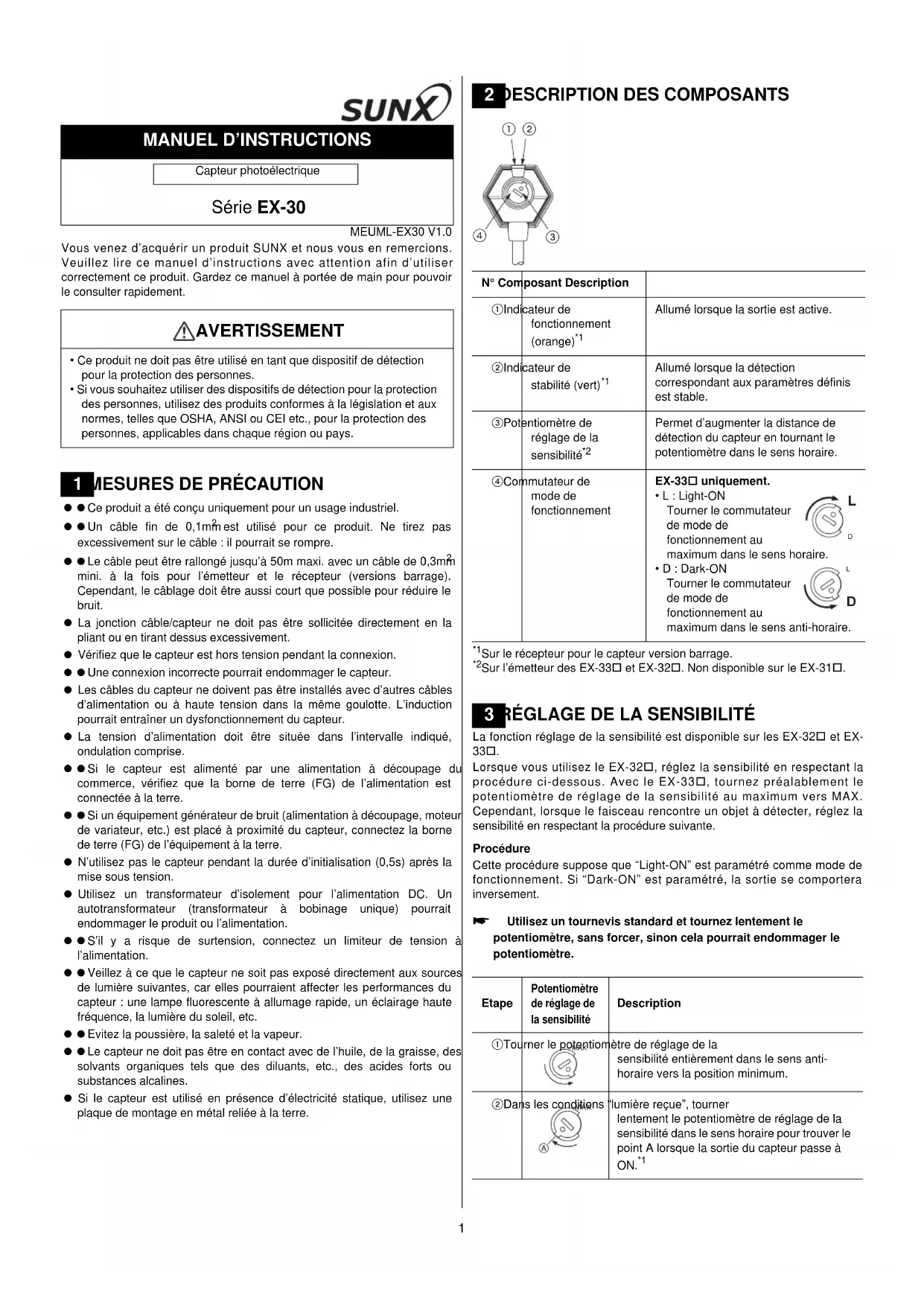

Manuel d'instructions
Capteur photoélectrique
Série EX-30
MEUML-EX30 V1.0
Vous venez d'acquérir un produit SUNX et nous vous en remercions. Veuillez lire ce manuel d'instructions avec attention afin d'utiliser correctement ce produit. Gardez ce manuel à portée de main pour pouvoir le consulter rapidement.
⚠ AVERTISSEMENT
- Ce produit ne doit pas être utilisé en tant que dispositif de détection pour la protection des personnes.
- Si vous souhaitez utiliser des dispositifs de détection pour la protection des personnes, utilisez des produits conformes à la législation et aux normes, telles que OSHA, ANSI ou CEI etc., pour la protection des personnes, applicables dans chaque région ou pays.
1 MESURES DE PRÉCAUTION
- Ce produit a été conçu uniquement pour un usage industriel.
- Un câble fin de 0,1m ^2 est utilisé pour ce produit. Ne tirez pas excessivement sur le câble : il pourrait se rompre.
- Le câble peut être rallongé jusqu'à 50m maxi. avec un câble de 0,3m ^2 mini. à la fois pour l'émetteur et le récepteur (versions barrage). Cependant, le câblage doit être aussi court que possible pour réduire le bruit.
- La jonction câble/capteur ne doit pas être sollicitée directement en la pliant ou en tirant dessus excessivement.
- Vérifiez que le capteur est hors tension pendant la connexion.
- Une connexion incorrecte pourrait endommager le capteur.
- Les câbles du capteur ne doivent pas être installés avec d'autres câbles d'alimentation ou à haute tension dans la même goulotte. L'induction pourrait entraîner un dysfonctionnement du capteur.
- La tension d'alimentation doit être située dans l'intervalle indiqué, ondulation comprise.
- Si le capteur est alimenté par une alimentation à découpage du commerce, vérifiez que la borne de terre (FG) de l'alimentation est connectée à la terre.
- Si un équipement générateur de bruit (alimentation à découpage, moteur de variateur, etc.) est placé à proximité du capteur, connectez la borne de terre (FG) de l'équipement à la terre.
- N'utilisez pas le capteur pendant la durée d'initialisation (0,5s) après la mise sous tension.
- Utilisez un transformateur d'isolement pour l'alimentation DC. Un autotransformateur (transformateur à bobinage unique) pourrait endommager le produit ou l'alimentation.
- S'il y a risque de surtension, connectez un limiteur de tension à l'alimentation.
- Veillez à ce que le capteur ne soit pas exposé directement aux sources de lumière suivantes, car elles pourraient affecter les performances du capteur : une lampe fluorescente à allumage rapide, un éclairage haute fréquence, la lumière du soleil, etc.
- Evitez la poussière, la saleté et la vapeur.
- Le capteur ne doit pas être en contact avec de l'huile, de la graisse, des solvants organiques tels que des diluants, etc., des acides forts ou substances alcalines.
- Si le capteur est utilisé en présence d'électricité statique, utilisez une plaque de montage en métal reliée à la terre.
2 DESCRIPTION DES COMPOSANTS
| 1Indicateur de fonctionnement (orange) ^*1 | Allumé lorsque la sortie est active. |
| 2Indicateur de stabilité (vert) ^*1 | Allumé lorsque la détection correspondant aux paramètres définis est stable. |
| 3Potentiomètre de réglage de la sensibilité ^*2 | Permet d'augmenter la distance de détection du capteur en tournant le potentiomètre dans le sens horaire. |
| 4Commutateur de mode de fonctionnement | EX-33□ uniquement.L : Light-ONTourner le commutateur de mode de fonctionnement au maximum dans le sens horaire.D : Dark-ONTourner le commutateur de mode de fonctionnement au maximum dans le sens anti-horaire. |
^*1 Sur le récepteur pour le capteur version barrage.
^2 Sur l'émetteur des EX-33☐ et EX-32☐. Non disponible sur le EX-31☐.
3 RÉGLAGE DE LA SENSIBILITÉ
La fonction réglage de la sensibilité est disponible sur les EX-32□ et EX-33□.
Lorsque vous utilisez le EX-32□, réglez la sensibilité en respectant la procédure ci-dessous. Avec le EX-33□, tournez préalablement le potentiomètre de réglage de la sensibilité au maximum vers MAX. Cependant, lorsque le faisceau rencontre un objet à détecter, réglez la sensibilité en respectant la procédure suivante.
Procédure
Cette procédure suppose que "Light-ON" est paramétré comme mode de fonctionnement. Si "Dark-ON" est paramétré, la sortie se comportera inversement.
Utilisez un tournevis standard et tournez lentement le potentiomètre, sans forcer, sinon cela pourrait endommager le potentiomètre.
^*1 Ceci ne s'applique que lorsque "Light-ON" est le mode de fonctionnement sélectionné.
| Etape | Potentiomètre de réglage de la sensibilité | Description |
1Tourner le potentiomètre ![]() | être de réglage de la sensibilité entièrement dans le sens anti-horaire vers la position minimum. | |
2Dans les conditions ![]() | “lumière reçue”, tourner lentement le potentiomètre de réglage de la sensibilité dans le sens horaire pour trouver le point A lorsque la sortie du capteur passe à ON.” ^1 | |
| 3EX-33☐ | ![]() | Dans les conditions “obscurité”, placer un objet à détecter et tourner le potentiomètre de réglage de la sensibilité dans le sens horaire jusqu’à ce que la sortie du capteur passe à nouveau à ON. Puis, tourner le potentiomètre dans le sens inverse pour trouver le point B lorsque la sortie du capteur passe à OFF. EX-32☐Dans les conditions “obscurité”, tourner le potentiomètre de réglage de la sensibilité dans le sens horaire jusqu’à ce que la sortie du capteur passe à nouveau à ON. ^1 Tourner lentement le potentiomètre dans le sens inverse pour confirmer le point B lorsque la sortie du capteur passe à OFF. ^1 Si la sortie du capteur ne passe pas à nouveau à ON même lorsque le potentiomètre de réglage de la sensibilité est entièrement tourné dans le sens horaire, le point B correspond à MAX. |
| 4La position entre les MAX | points A et B est la position de détection optimale. | |
4 MONTAGE
Montez le capteur sur une plaque de montage de 3mm d'épaisseur maximum.

① Pour fixer le capteur sur la plaque, utilisez l'écrou et la rondelle dentée fournis avec le capteur. Le couple de serrage doit être de 0,6N·m maxi. (Pour le EX-32□ : 1N·m maxi.)
②Serrez l'écrou en maintenant le capteur avec la main ou une clé plate par exemple. Ne serrez pas le capteur lui-même !
5 SCHÉMAS DE CONNEXION D'ENTRÉE/DE SORTIE

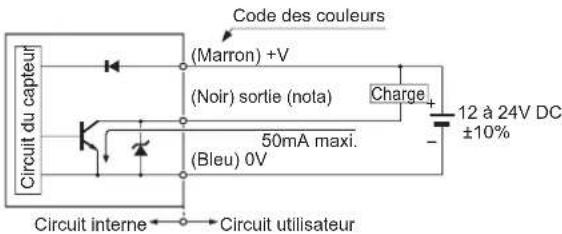

Version sortie NPN
Version sortie PNP
6 DIAPHRAGME
Le diaphragme est disponible uniquement pour la version barrage.
Le diaphragme disponible en option (OS-EX30-1) permet au capteur de détecter les objets les plus petits et de déterminer la position de détection optimale avec précision. Cependant, la distance de détection est réduite.
Procédure de montage
Le couple de serrage doit être de 0,6N·m maxi.
② Fixer la rondelle et les entretoises fournies avec le diaphragme.
Le nombre d'entretoises nécessaires dépend de l'épaisseur de la plaque de montage.
| Epaisseur de la plaque de montage | Nombre d'entretoises |
| 3mm 0 | |
| 2mm 1 | |
| 1mm 2 |
③Monter le diaphragme. Le couple de serrage doit être de 0.6N·m maxi.
7 MODÈLES ET RÉFÉRENCES
8 CARACTÉRISTIQUES TECHNIQUES
| Version Version barrage Version à détection directe | |||
| Réf. modèle | EX-31☐ | EX-33☐ | EX-32☐ |
| Distance de détection 500mm 800mm | 50mm ^-1 | ||
| Objet détectable Objet opaque de d2mm mini. Objet opaque, transparent ou translucide | |||
| Tension d'alimentation 12 à 24V DC ± 10% , ondulation c-c de 10% maxi. | |||
| Consommation de courant Emetteur : 10mA maxi., récepteur : 15mA maxi. 20mA maxi. | |||
| Sortie | Version sortie NPNTransistor à collecteur ouvert NPNCourant absorbé maxi. : 50mA Tension appliquée : 30V DC maxi. (entre sortie et 0V) Tension résiduelle : 1V maxi. (avec courant absorbé de 50mA) | Version sortie PNPTransistor à collecteur ouvert PNP Courant de source maxi. : 50mA Tension appliquée : 30V DC maxi. (entre sortie et +V) Tension résiduelle : 1V maxi. (avec courant de source de 50mA) | |
| Protection contre les courts-circuits | Intégrée | ||
| Temps de réponse | 0,5ms maxi. | ||
| Indice de protection | IP67 (CEI) | ||
| Température ambiante | -25 à +55°C (pas de condensation ou de givre). Stockage : -30 à +70°C | ||
| Humidité ambiante | 35 à 85% HR, stockage : 35 à 85% HR | ||
| Source émettrice | LED rouge (modulée) | ||
| Matériau | Boîtier : zinc moulé sous pression, polycarbonateLentille : polycarbonate (EX-32☐ : acrylique) | ||
| Câble | Câble 3 fils souple sous caoutchouc (émetteur version barrage : 2 fils) : 0,1mm ^2 , 2m de long | ||
| Poids | Emetteur, récepteur : 20g env. chacun | Env. 20g | |
| Accessoires | Ecrou et rondelle : 2pces. (EX-32☐ : 1pce) | ||
^*1 Distance de détection lorsque l'objet à détecter est du papier blanc non brillant [400 × 400mm].
SUNX Limited
URL: sunx.jp
