Type de produit	Capteur photoélectrique de type barrage
Marque	Panasonic
Modèle	EX11SBPN
Série	EX-10
Distance de détection	150 mm
Objet détectable minimum	Objet opaque de ø1 mm (à 150 mm)
Alimentation	12 à 24 V DC ±10 %
Consommation	Émetteur : 10 mA max., récepteur : 10 mA max.
Sortie	Transistor PNP à collecteur ouvert, 50 mA max.
Tension résiduelle	1 V max. (50 mA), 0,4 V max. (16 mA)
Temps de réponse	0,5 ms max.
Indicateur de fonctionnement	LED rouge (sortie ON)
Indicateur de stabilité	LED verte (conditions stables)
Protection contre les courts-circuits	Intégrée
Indice de protection	IP67
Température ambiante	-25 à +55 °C
Humidité ambiante	35 à 85 % HR
Matériau du boîtier	PET
Matériau de la lentille	Polyarylate
Longueur de câble	2 m (3 fils souple sous caoutchouc)
Poids	Env. 20 g (émetteur et récepteur chacun)
Accessoires fournis	Vis de montage : 2 jeux
Utilisation prévue	Usage industriel uniquement (pas pour protection des personnes)

FOIRE AUX QUESTIONS - EX11SBPN PANASONIC

Quelle est la distance de détection du capteur EX11SBPN ?

La distance de détection est de 150 mm pour un objet opaque de ø1 mm.

Quel type de sortie possède ce capteur ?

Il possède une sortie transistor PNP à collecteur ouvert, capable de supporter jusqu'à 50 mA.

Puis-je utiliser ce capteur pour la protection des personnes ?

Non, ce produit ne doit pas être utilisé en tant que dispositif de détection pour la protection des personnes. Utilisez des produits conformes aux normes OSHA, ANSI ou CEI.

Quelle est la tension d'alimentation requise ?

La tension d'alimentation doit être comprise entre 12 et 24 V DC avec une ondulation de 10 % max.

Comment monter le capteur EX11SBPN ?

Utilisez les vis M2 fournies avec un couple de serrage max. de 0,2 N·m. Montage possible par trous taraudés ou avec les vis et écrous livrés. Évitez de plier ou tirer excessivement sur le câble.

Le capteur est-il résistant à l'eau ?

Oui, l'indice de protection est IP67, ce qui le protège contre la poussière et l'immersion temporaire.

Quel est le temps de réponse du capteur ?

Le temps de réponse est de 0,5 ms maximum.

Puis-je rallonger le câble du capteur ?

Oui, le câble peut être rallongé jusqu'à 50 m maximum avec un câble de 0,3 mm² minimum, tant pour l'émetteur que pour le récepteur.

Quelles sont les conditions environnementales d'utilisation ?

Température ambiante : -25 à +55 °C, humidité : 35 à 85 % HR. Évitez la poussière, les vapeurs et les gaz corrosifs.

Comment vérifier le bon fonctionnement du capteur ?

La LED rouge sur le récepteur s'allume lorsque la sortie est active (ON). La LED verte indique des conditions de réception stables.

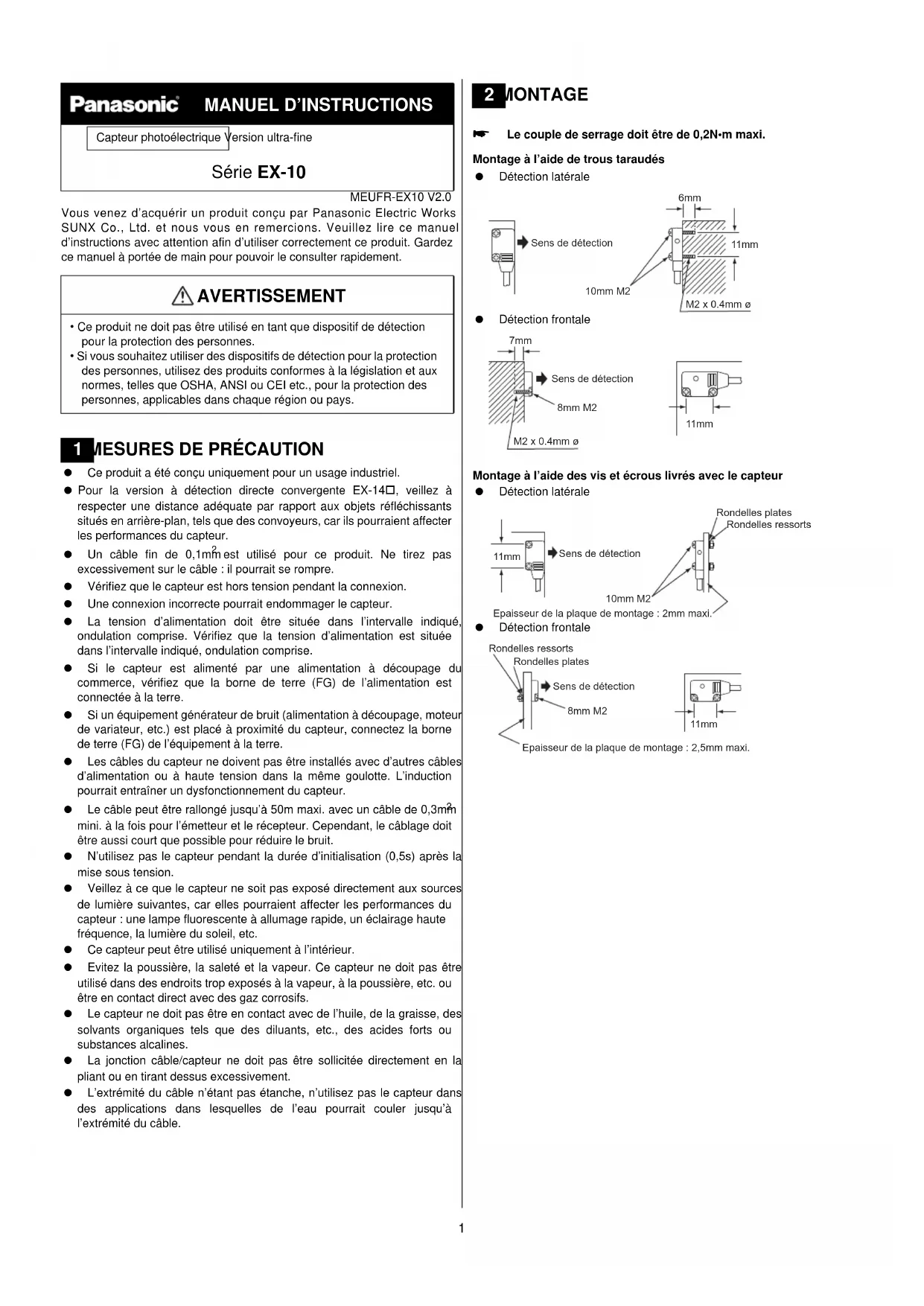

MODE D'EMPLOI EX11SBPN PANASONIC

Capteur photoélectrique Version ultra-fine

Série EX-10

MEUFR-EX10 V2.0

Vous venez d'acquérir un produit conçu par Panasonic Electric Works SUNX Co., Ltd. et nous vous en remercions. Veuillez lire ce manuel d'instructions avec attention afin d'utiliser correctement ce produit. Gardez ce manuel à portée de main pour pouvoir le consulter rapidement.

AVERTISSEMENT

• Ce produit ne doit pas être utilisé en tant que dispositif de détection pour la protection des personnes.
• Si vous souhaitez utiliser des dispositifs de détection pour la protection des personnes, utilisez des produits conformes à la législation et aux normes, telles que OSHA, ANSI ou CEI etc., pour la protection des personnes, applicables dans chaque région ou pays.

1 MESURES DE PRÉCAUTION

• Ce produit a été conçu uniquement pour un usage industriel.
• Pour la version à détection directe convergente EX-14□, veillez à respecter une distance adéquate par rapport aux objets réfléchissants situés en arrière-plan, tels que des convoyeurs, car ils pourraient affecter les performances du capteur.
• Un câble fin de 0,1m ^2 m est utilisé pour ce produit. Ne tirez pas excessivement sur le câble : il pourrait se rompre.
• Vérifiez que le capteur est hors tension pendant la connexion.
• Une connexion incorrecte pourrait endommager le capteur.
• La tension d'alimentation doit être située dans l'intervalle indiqué, ondulation comprise. Vérifiez que la tension d'alimentation est située dans l'intervalle indiqué, ondulation comprise.
• Si le capteur est alimenté par une alimentation à découpage du commerce, vérifiez que la borne de terre (FG) de l'alimentation est connectée à la terre.
• Si un équipement générateur de bruit (alimentation à découpage, moteur de variateur, etc.) est placé à proximité du capteur, connectez la borne de terre (FG) de l'équipement à la terre.
• Les câbles du capteur ne doivent pas être installés avec d'autres câbles d'alimentation ou à haute tension dans la même goulotte. L'induction pourrait entraîner un dysfonctionnement du capteur.
• Le câble peut être rallongé jusqu'à 50m maxi. avec un câble de 0,3mm mini. à la fois pour l'émetteur et le récepteur. Cependant, le câblage doit être aussi court que possible pour réduire le bruit.
• N'utilisez pas le capteur pendant la durée d'initialisation (0,5s) après la mise sous tension.
• Veillez à ce que le capteur ne soit pas exposé directement aux sources de lumière suivantes, car elles pourraient affecter les performances du capteur : une lampe fluorescente à allumage rapide, un éclairage haute fréquence, la lumière du soleil, etc.
• Ce capteur peut être utilisé uniquement à l'intérieur.
• Evitez la poussière, la saleté et la vapeur. Ce capteur ne doit pas être utilisé dans des endroits trop exposés à la vapeur, à la poussière, etc. ou être en contact direct avec des gaz corrosifs.
• Le capteur ne doit pas être en contact avec de l'huile, de la graisse, des solvants organiques tels que des diluants, etc., des acides forts ou substances alcalines.
• La jonction câble/capteur ne doit pas être sollicitée directement en la pliant ou en tirant dessus excessivement.
• L'extrémité du câble n'étant pas étanche, n'utilisez pas le capteur dans des applications dans lesquelles de l'eau pourrait couler jusqu'à l'extrémité du câble.

2 MONTAGE

Le couple de serrage doit être de 0,2N•m maxi.

Montage à l'aide de trous taraudés

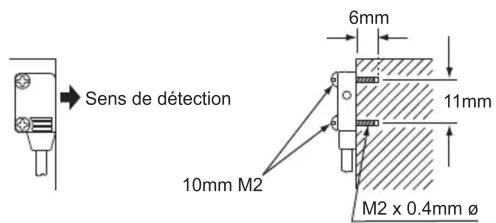

- Détection latérale

Sens de détection 6mm 11mm 10mm M2 M2 x 0.4mm Ø

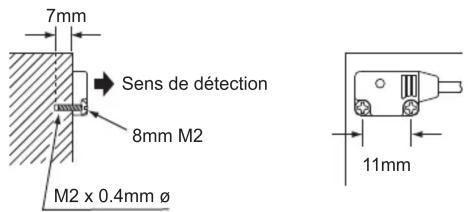

- Détection frontale

7mm Sens de détection 8mm M2 M2 x 0.4mm Ø 11mm

Montage à l'aide des vis et écrous livrés avec le capteur

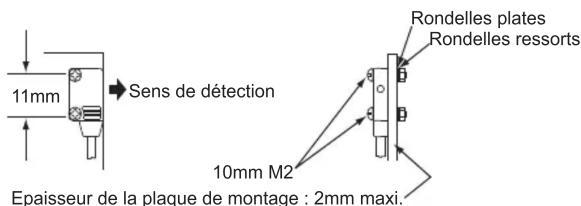

- Détection latérale

11mm Sens de détection Rondelles plates Rondelles ressorts 10mm M2 Epaisseur de la plaque de montage : 2mm maxi.

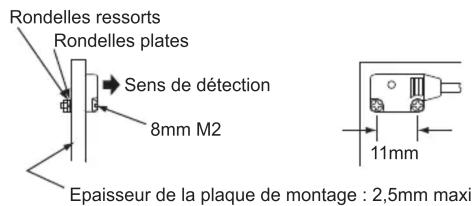

- Détection frontale

Rondelles ressorts Rondelles plates Sens de détection 8mm M2 Epaisseur de la plaque de montage : 2,5mm maxi. 11mm

3 ETRIERS DE MONTAGE

Lorsque vous installez le capteur à l'aide de l'étrier de montage, disponible en option, utilisez les vis M2 livrées avec l'étrier. Le couple de serrage doit être de 0,2N•m maxi.

Six versions d'étriers de montage sont disponibles en option.

Réf. modèle	Description Matériau
MS-EX10-1	Etrier de montage pour la version détection frontale uniquement. Deux vis à tête cylindrique large M2 de 4mm, livrées avec l’étrier.	Acier laminé à froid (SPCC)
MS-EX10-2	Etrier de montage pour la version détection latérale uniquement. Deux vis à tête cylindrique large M2 de 8mm, livrées avec l’étrier.
MS-EX10-3	Etrier équerreDeux vis à tête cylindrique large M2 de 4mm et deux de 8mm, livrées avec l’étrier.
MS-EX10-11	Etrier de montage pour la version détection frontale uniquement. Deux vis à tête cylindrique large M2 de 4mm, livrées avec l’étrier.	Acier inoxydable (SUS304)
MS-EX10-12	Etrier de montage pour la version détection latérale uniquement. Deux vis à tête cylindrique large M2 de 8mm, livrées avec l’étrier.
MS-EX10-13	Etrier équerreDeux vis à tête cylindrique large M2 de 4mm et deux de 8mm, livrées avec l’étrier.

4 DIAPHRAGMES

Les diaphragmes, disponibles en option, permettent de détecter les objets les plus petits et de déterminer la position de détection optimale avec précision. Cependant, la distance de détection est réduite.

Fixez le diaphragme sur le capteur avant de monter le capteur.

Réf. modèle Description Matériau
OS-EX10-12 Diaphragme pour version détection frontale uniquement. Diamètre de l'ouverture : 1,2mm.		Acier inoxydable (SUS304)
OS-EX10-15 Diaphragme pour version détection frontale uniquement. Diamètre de l'ouverture : 1,5mm.
OS-EX10E-12*1	Diaphragme pour version détection latérale uniquement. Diamètre de l'ouverture : 1,2mm.

*1 Sauf EX-19□
Si vous fixez à la fois le diaphragme et l'étrier de montage MS-EX10-1 ou MS-EX10-11 sur le capteur à détection frontale, utilisez une entretoise de 0,2mm d'épaisseur minimum, comme indiqué sur l'illustration.

Entretoises, au moins 0,2mm d'épaisseur

5

SCHÉMAS DE CONNEXION D'ENTRÉE/DE SORTIE

Dans cette section, les symboles suivants sont utilisés.

Symbole Signification
D Diode	de protection contre l’inversion de polarité
ZD Diode	Zener de protection contre les surtensions
Tr1 Sortie	transistor NPN
Tr2 Sortie	transistor PNP

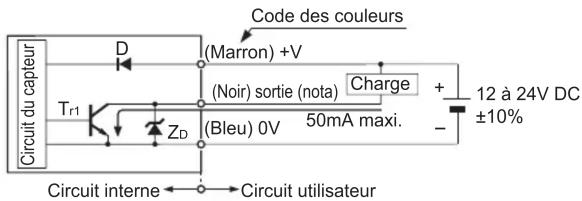

Version sortie NPN

Code des couleurs (Marron) +V (Noir) sortie (nota) Charge + 12 à 24V DC ±10% 50mA maxi. - Circuit du capteur D Tr1 ZD (Bleu) 0V Circuit interne Circuit utilisateur

Sur la version barrage, seul le récepteur est doté de la sortie.

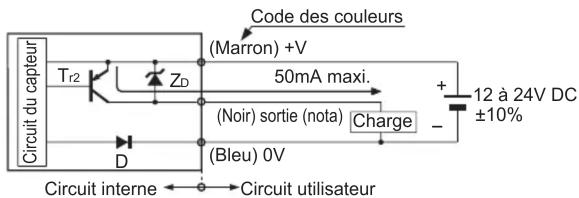

Version sortie PNP

Code des couleurs (Marron) +V 50mA maxi. (Noir) sortie (nota) Charge + - 12 à 24V DC ±10% Tr2 ZD (D) (Bleu) 0V Circuit interne Circuit utilisateur

Sur la version barrage, seul le récepteur est doté de la sortie.

6 CARACTÉRISTIQUES TECHNIQUES

Version		Barrage					Détection directe convergente
		Détection frontale	Détection latérale	Détection frontale	Détection latérale	Détection frontale	Détection frontale
Réf. modèle*1	Light-ON	EX-11A(-PN/-R)	EX-11EA(-PN/-R)	EX-13A(-PN/-R)	EX-13EA(-PN/-R)	EX-14A(-PN/-R)
	Dark-ON	EX-11B(-PN/-R)	EX-11B(-PN/-R)	EX-13B(-PN/-R)	EX-13EB(-PN/-R)	EX-19B(-PN -R)	EX-14B(-PN/-R)
Distance de détection 150mm 500mm 1m							2 à 25mm*2(Point convergent : 10mm)
Objet détectable mini. Objet opaque de ø1mm(Distance entre émetteur et récepteur : 150mm)				Objet opaque de ø2mm(Distance entre émetteur et récepteur : 500mm)		Objet opaque de ø2mm(Distance entre émetteur et récepteur : 1m)	Fil de cuivre de ø0,1mm(Distance entre émetteur et récepteur : 10mm)
Hystérésis - 15% maxi. de la							distance de détection
Répétabilité(perpendiculairement à l'axe de détection)		0,05mm maxi. 0,1mm maxi.
Tension d'alimentation 12 à 24V DC ±10%, ondulation c-c de 10% maxi.
Consommation de courant		Emetteur : 10mA maxi., récepteur : 10mA maxi.					13mA maxi.
Sortie		EX-☐A(-R), EX-☐B(-R)Transistor à collecteur ouvert NPNCourant absorbé maxi. : 50mA Tension appliquée : 30V DC maxi. (entre sortie et 0V) Tension résiduelle : 1V maxi. (avec courant absorbé de 50mA, 0,4V maxi. (avec courant absorbé de 16mA)			EX-☐A-PN, EX-☐B-PNTransistor à collecteur ouvert PNPCourant de source maxi. : 50mA Tension appliquée : 30V DC maxi. (entre sortie et +V) Tension résiduelle : 1V maxi. (avec courant de source de 50mA), 0,4V maxi. (avec courant de source de 16mA)
Protection contre les courts-circuits		Intégrée
Temps de réponse		0,5ms maxi.
Indicateur de fonctionnement		LED rouge (allumée lorsque la sortie est ON), placée sur le récepteur du capteur version barrage
Indicateur de stabilité		LED verte (allumée lorsque les conditions "lumière reçue" ou "obscurité" sont stables), placée sur le récepteur du capteur version barrage
Indice de protection		IP67
Température ambiante		-25 à +55°C*3 (pas de condensation ou de givre), stockage : -30 à +70°C
Humidité ambiante		35 à 85% HR, stockage : 35 à 85% HR
Source émettrice		LED rouge (modulée)
Matériau		Boîtier : PET, lentille : polyarylate
Câble		Câble 3 fils souple sous caoutchouc (émetteur version barrage : 2 fils) : 0,1mm2, 2m de long *4
Poids		Emetteur, récepteur : 20g env. chacun					Env. 20g
Accessoires		Vis de montage : 2 jeux					Vis de montage : 1 jeu

*1 Les références avec le suffixe -PN désignent les versions avec sortie PNP. Les références avec le suffixe -R désignent les versions avec câble résistant à la flexion (version sortie NPN uniquement). Sur l'étiquette des versions barrage, le suffixe P désigne l'émetteur, par ex. EX-□P ; D désigne le récepteur, par ex. EX-□D.
*2Distance de détection d'un capteur à détection directe convergente lorsque l'objet à détecter est du papier blanc non brillant (50×50mm).
*3-10 à +55°C pour la version avec câble résistant à la flexion.
*4Le câble résistant à la flexion est un câble 3 fils souple sous caoutchouc (émetteur version barrage : 2 fils) : 0,1mm², 2m de long.
