NÁVOD NA OBSLUHU EY37C3 PANASONIC

Vyrovnejte vyznačené body a nasaďte akumulátor.

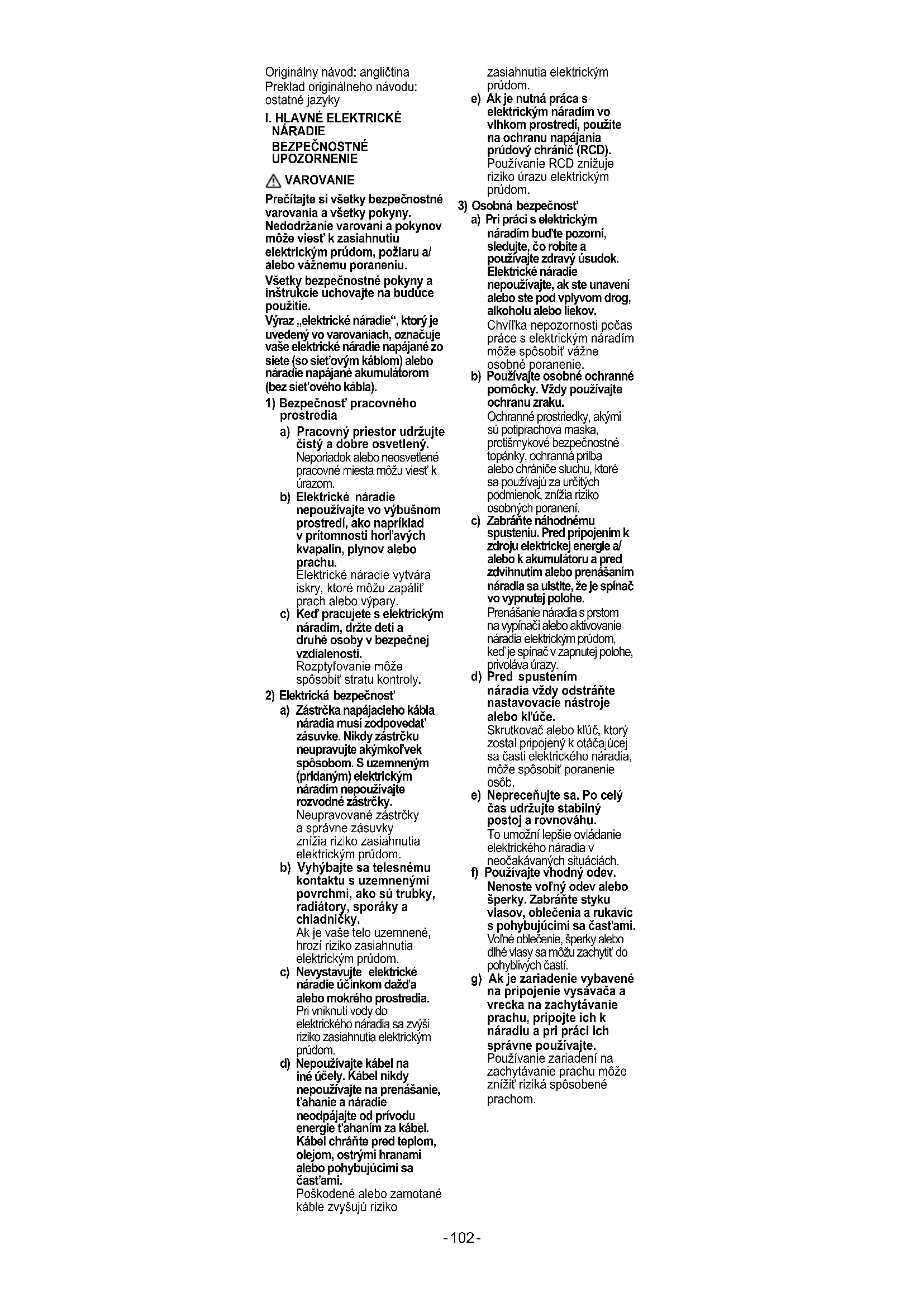

NÁRADIE BEZPEČNOSTNÉ UPOZORNENIE VAROVANIE Prečítajte si všetky bezpečnostné varovania a všetky pokyny. Nedodržanie varovaní a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/ alebo vážnemu poraneniu. Všetky bezpečnostné pokyny a inštrukcie uchovajte na budúce použitie. Výraz „elektrické náradie“, ktorý je uvedený vo varovaniach, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť pracovného

prostredia a) Pracovný priestor udržujte čistý a dobre osvetlený. Neporiadok alebo neosvetlené pracovné miesta môžu viesť k úrazom. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Keď pracujete s elektrickým náradím, držte deti a druhé osoby v bezpečnej vzdialenosti. Rozptyľovanie môže spôsobiť stratu kontroly.

2) Elektrická bezpečnosť

a) Zástrčka napájacieho kábla náradia musí zodpovedať zásuvke. Nikdy zástrčku neupravujte akýmkoľvek spôsobom. S uzemneným (pridaným) elektrickým náradím nepoužívajte rozvodné zástrčky. Neupravované zástrčky a správne zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, ako sú trubky, radiátory, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí riziko zasiahnutia elektrickým prúdom. c) Nevystavujte elektrické náradie účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvýši riziko zasiahnutia elektrickým prúdom. d) Nepoužívajte kábel na iné ú čely. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Ak je nutná práca s elektrickým náradím vo vlhkom prostredí, použite na ochranu napájania prúdový chránič (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

3) Osobná bezpečnosť

a) Pri práci s elektrickým náradím buďte pozorní, sledujte, čo robíte a používajte zdravý úsudok. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pomôcky. Vždy používajte ochranu zraku. Ochranné prostriedky, akými sú potiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú za určitých podmienok, znížia riziko osobných poranení. c) Zabráňte náhodnému spusteniu. Pred pripojením k zdroju elektrickej energie a/ alebo k akumulátoru a pred zdvihnutím alebo prenášaním náradia sa uistite, že je spínač vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred spustením náradia vždy odstráňte nastavovacie nástroje alebo kľúče. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia, môže spôsobiť poranenie osôb. e) Nepreceňujte sa. Po celý čas udržujte stabilný postoj a rovnováhu. To umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Používajte vhodný odev. Nenoste voľný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak je zariadenie vybavené na pripojenie vysávača a vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom. EY37C3015SK.indd1EY37C3015SK.indd1 2017/02/1015:01:152017/02/1015:01:15- 103 -

náradia a) Netlačte na elektrické náradie. Používajte typ náradia vhodný pre vašu prácu. Náradie bude pracovať lepšie a bezpečnejšie rýchlosťou, ktorá je preň určená. b) Nepoužívajte elektrické náradie, ak spínač nemožno zapnúť a vypnúť. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom, je nebezpečné a musí sa opraviť. c) Pred prevádzaním akýchkoľvek úprav, výmenou príslušenstva alebo uskladnením elektrického náradia odpojte zástrčku od elektrickej siete a/alebo akumulátor z náradia. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Ukladajte elektrické náradie mimo dosahu detí a nedovoľte ostatným osobám, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom, aby s náradím pracovali. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. e) Údržba elektrického náradia. Skontrolujte nezrovnalosti alebo zablokovanie pohyblivých častí, poškodenie častí a iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia dajte elektrické náradie pred ďalším použitím opraviť. Veľa nehôd je spôsobených nedostatočnou údržbou náradia. f) Rezné nástroje udržiavajte ostré a čisté. Správne udržiavané rezné nástroje s ostrými reznými hranami sú menej náchylné na zablokovanie a sú ľahšie ovládateľné. g) Používajte elektrické náradie, príslušenstvo a hroty atď. v súlade s týmito pokynmi a s prihliadnutím na pracovné podmienky a prácu, ktorá má byť vykonaná. Používanie elektrického náradia na iné, než určené činnosti, môže viesť k vzniku nebezpečných situácií. h) Pri vykonávaní činností, kde elektrické náradie môže prísť do kontaktu so skrytými vodičmi, držte náradie vždy za izolované rukoväte. Pri kontakte so „živým“ vodičom sa nechránené kovové časti náradia stanú „živé“ a spôsobia obsluhe úraz elektrickým prúdom.

5) Používanie a údržba

akumulátora a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora. b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov. Používanie iného typu akumulátora môže predstavovať riziko poranenia a požiaru. c) Ak sa akumulátor nepoužíva, chráňte ho pred kontaktom s kovovými predmetmi ako sú kancelárske spony, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobiť vzájomné prepojenie koncoviek. Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar. d) Pri nesprávnych podmienkach používania môže dôjsť k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhľadajte lekársku pomoc. Kvapalina unikajúca z akumulátora môže spôsobiť podráždenie alebo popáleniny.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaný personál a jedine pri použití originálnych náhradných dielov. Tak zostane zachovaná bezpečnosť elektrického náradia.

Táto príručka obsahuje dôležité bezpečnostné a prevádzkové pokyny pre nabíjačku.

2. Pred použitím nabíjačky si

prečítajte všetky pokyny a prezrite varovné označenia na nabíjačke a akumulátore.

3. Nabíjačka a akumulátor

sú špeciálne navrhnuté, aby fungovali spoločne. Nepokúšajte sa s touto nabíjačkou nabíjať iné akumulátorové náradie alebo iné akumulátory. Nepokúšajte sa nabíjať akumulátor s iným druhom nabíjačky.

4. Nevystavujte nabíjačku

a akumulátor účinkom dažďa alebo snehu, ani ich nepoužívajte vo vlhkom prostredí.

5. Používanie prídavných

zariadení, ktoré nie sú odporúčané, môže mať za následok nebezpečenstvo požiaru, úraz elektrickým prúdom alebo zranenie osôb.

s poškodeným káblom alebo zástrčkou. Požiadajte kvalifi kovaný personál o výmenu.

9. Nepoužívajte nabíjačku,

ak u nej došlo k prudkému nárazu, spadnutiu na zem alebo akémukoľvek inému poškodeniu, odneste ju do kvalifi kovaného servisu.

10. Nepokúšajte sa rozoberať

nabíjačku a akumulátor; keď bude nevyhnutný servis alebo oprava, zverte ich kvalifi kovanému servisnému personálu. Nesprávne zmontovanie môže spôsobiť úraz elektrickým prúdom alebo požiar.

11. Aby sa znížilo riziko úrazu

elektrickým prúdom, než sa budete pokúšať o akúkoľvek údržbu alebo čistenie nabíjačky, vytiahnite zástrčku zo zásuvky.

12. Uistite sa, že kábel je

umiestnený tak, že nebude možné naň šliapať, nedôjde k potknutiu sa oň alebo inému poškodeniu alebo namáhaniu.

13. Neskladujte nástroj a

akumulátor na miestach, kde môže teplota dosiahnuť alebo prekročiť 50 °C (122 °F) (ako je napríklad skladisko kovových nástrojov alebo auto v lete), môže to viesť k zhoršeniu akumulátora.

14. Akumulátor sa nepokúšajte

spáliť. V ohni by mohol explodovať.

15. Nabíjačka je určená len

na prevádzku s použitím štandardnej domácej elektrickej siete. Nabíjajte iba pri napätí uvedenom na štítku. Nepokúšajte sa ju používať pri inom napätí!

Skrat akumulátora môže spôsobiť veľký prietok prúdu, prehriatie a popálenie.

18. Zariadenie nesmú používať

osoby (vrátane detí), ktoré majú obmedzené telesné, zmyslové alebo mentálne schopnosti alebo ktoré nemajú dostatok skúseností a znalostí, pokiaľ nie sú pod dozorom alebo im nebolo vysvetlené používanie tohto zariadenia osobou zodpovednou za ich bezpečnosť.

19. Na deti musí niekto

dohliadať, aby sa uistil, že sa so zariadením nehrajú.

poškodenia zástrčky a prívodného kábla, uchopte pri odpájaní nabíjačky zástrčku, nie kábel.

nesprávnym spôsobom. Nikdy nenoste nabíjačku za šnúru, ani ju neťahajte pri odpájaní zo zásuvky. Kábel chráňte pred teplom, olejom a ostrými hranami.

4) POZNÁMKA: Ak je napájací

kábel tohto zariadenia poškodený, musí byť vymenený len v servise určenom výrobcom, pretože sú nutné špeciálne nástroje.

5) Prístroj nie je prenosným

zariadením. Symbol Význam Aby sa znížilo riziko zranenia, používateľ musí prečítať a pochopiť návod na použitie. Iba pre použitie vnútri. Nepozerajte sa priamo do LED svetla. Prednej alebo zadnej strany LED panela sa nedotýkajte počas používania ani ihneď po použití. VAROVANIE LED svetlo vytvára teplo, keď je v prevádzke. Teplo sa môže nahromadiť a spôsobiť nehodu.

• Počas používania nezakrývajte tento prístroj látkou alebo papierom

• Nepoužívajte zároveň žiadnu inú akumulátorovú jednotku, ako je uvedené v špecifi káciách. EY37C3015SK.indd3EY37C3015SK.indd3 2017/02/1015:01:212017/02/1015:01:21- 105 -

• Nepoužívajte ho vo vlhkom alebo mokrom prostredí.

• Neumývajte prístroj vo vode.

vypne, keď napätie batérie klesne pod určenú úroveň.

3. Nerozoberajte tento prístroj.

Servis by mal byť vykonávaný autorizovaným servisným strediskom.

4. Svetelný zdroj v tomto

svietidle musí byť vymenený iba výrobcom alebo jeho zástupcom alebo podobne kvalifi kovanou osobou.

5. Nevhadzujte akumulátorovú

jednotku do ohňa. Môže to spôsobiť výbuch.

6. Nepozerajte sa do LED

svetla a predíďte tomu, aby sa svetlo dostalo do priameho kontaktu s očami. Ak LED svetlo bude svietiť do očí nepretržite, môže dôjsť k poraneniu očí. VAROVANIE

• Nepoužívajte tento prístroj na prácu, ktorá môže vystaviť akumulátorovú jednotku dopadom úlomkov alebo prachu.

• Nepoužívajte tento prístroj v miestach s agresívnymi plynmi.

• Používajte vylučne akumulátorové jednotky Panasonic, ktoré sú určené na použitie s týmto dobíjateľným nástrojom.

• Akumulátorovú jednotku nenoste ani neskladujte v jednom puzdre s klincami alebo podobnými kovovými predmetmi.

• Akumulátorovú jednotku nelikvidujte vyhodením do ohňa ani ju nevystavujte nadmernému teplu.

• Nepokúšajte sa upevniť akumulátor pomocou klincov, nevystavujte ho nárazom, nesnažte sa ho rozobrať alebo upraviť.

• Kovové objekty sa nesmú dotýkať koncoviek akumulátora.

• Nedobíjajte akumulátor na mieste s vysokou teplotou, ako napríklad vedľa ohňa alebo na priamom slnečnom svetle. V opačnom prípade môže dôjsť k prehriatiu, vznieteniu alebo explózii akumulátora.

• Na nabíjanie akumulátora nepoužívajte iné ako špecializované nabíjačky. V opačnom prípade môže dôjsť k úniku, prehriatiu alebo explózii akumulátora.

• Po vybratí akumulátora z náradia alebo nabíjačky vždy znovu pripevnite kryt. V opačnom prípade by mohli kontakty akumulátora skratovať a mohlo by dôjsť k požiaru.

• Ak dôjde k poškodeniu akumulátora, vymeňte ho za nový. Ak budete používať poškodený akumulátor, môže dôjsť k prehriatiu, vznieteniu alebo k prasknutiu batérie.

Nasadenie alebo odobratie vrtáka

1. Pripojenie: [Obr. 1]

Zarovnajte zvýraznené body značiek a pripojte akumulátorovú jednotku.

• Zasúvajte akumulátorovú jednotku, kým nezapadne na miesto.

2. Odpojenie: [Obr.2]

Stlačte príslušné tlačidlo a vysuňte akumulátorovú jednotku dopredu. UPOZORNENIE Nepoužívajte akumulátorovú jednotku s napätím 28,8

V. Nemôže byť správne

pripevnená a môže vypadnúť.

Príklad použitia [Obr.3]

1. Pripojte akumulátorovú

jednotku k hlavnej jednotke

2. Nastavte rukoväť a uhol

[Obr.4] UPOZORNENIE Neotvárajte, nezatvárajte a neotáčajte tento prístroj do väčšej miery, ako je jeho rozsah pohybu.

• Otvorte a zatvorte: 0 ° až 90 ° (v krokoch po 15 ° na každej strane)

• Rotácia: 0 ° až 270 °

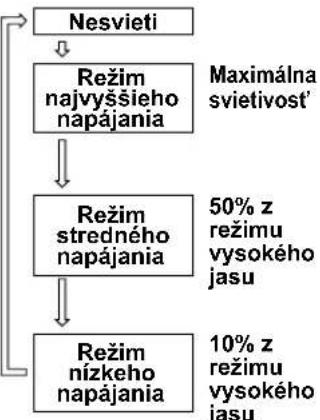

Režim najvyššieho napájania

Režim stredného napájania Režim nízkeho napájania POZNÁMKA: Ak chcete vypnúť LED svetlo okamžite, podržte na chvíľu spínač. Maximálna svietivosť 50% z režimu vysokého jasu 10% z režimu vysokého jasu EY37C3015SK.indd4EY37C3015SK.indd4 2017/02/1015:01:332017/02/1015:01:33- 106 - FUNKCIE (1) Funkcia prevencie prílišného vybíjania 10 minút pred vybitím z batérie LED svetlo trikrát zabliká a prepne na „Režim nízkeho napájania“.

• Ak je prístroj v „Režime nízkeho napájania“, LED svetlo sa ďalej nezoslabuje. Iba bliká. (2) Funkcia prevencie prehriatia LED svetla Keď sa zvýši teplota okolo LED svetla, LED svetlo sa prepne na „Režim nízkeho napájania“, aby sa zabránilo chybnej funkcii hlavnej jednotky alebo skráteniu životnosti LED prvku. (3) Funkcia prevencie prehriatia LED svetla Ak sa zvýši teplota akumulátorovej jednotky, LED svetlo sa prepne na „Režim nízkeho napájania“, aby sa zabránilo nesprávnemu fungovaniu akumulátorovej jednotky. Ako používať háčik Vytiahnite háčik z priestoru v rukoväti. VAROVANIE Nepoužívajte hák v mieste, kde ho nemožno dokonale pripevniť.

• Prístroj môže spadnúť a spôsobiť zranenie. UPOZORNENIE Keď visí vysoko, použite lano a zabezpečte jednotku tak, aby nespadla.

• Prístroj môže spadnúť a spôsobiť zranenie. Prečítajte si návod na obsluhu nabíjačky pre nabíjanie akumulátorovej jednotky a pre správne zaobchádzanie s akumulátorovou jednotkou. [Akumulátorová jednotka] Správne používanie akumulátorovej jednotky

• Dobíjateľné akumulátory majú obmedzenú životnosť.

• Optimálnu životnosť akumulátora dosiahnete tak, že lítium-iónovú akumulátorovú jednotku po použití uskladníte bez nabitia. Bezpečné použitie

• V záujme bezpečnosti je akumulátorová jednotka určená na inštaláciu dvomi krokmi. Pred použitím sa uistite, že akumulátorová jednotka je správne nainštalovaná v hlavnej jednotke.

• Ak nie je akumulátorová jednotka pripojená pevne vo chvíli, keď je zapnutý spínač, spustí sa funkcia VAROVANIE prehriatia a vybitia, čo znamená, že bezpečná prevádzka nie je možná a hlavná jednotka nebude fungovať normálne.

• Akumulátorovú jednotku pripojte k jednotke nástroja tak, aby červený alebo žltý štítok nebol viditeľný. (Medzi teplotou akumulátora a teplotou na mieste nabíjania nesmie byť väčší rozdiel ako 15 °C (59 °F).) [Nabíjačka akumulátorov] Nabíjanie UPOZORNENIE

1) Ak teplota akumulátora

Rozsah teploty okolia je 0 °C (32 °F) až 40 °C (104 °F). Ak sa akumulátorová jednotka používa, keď je teplota akumulátora nižšia ako 0 °C (32 °F), nástroj nemusí správne fungovať.

3) Nabíjačku používajte pri

teplote 0 °C (32 °F) až 40 °C (104 °F) a akumulátor nabíjajte pri podobnej teplote, akú má samotný akumulátor.

4) Ak budete nabíjať studený

akumulátor (pod 0 °C (32 °F)) na teplom mieste, nechajte batériu asi hodinu na mieste, kým sa jej teplota neprispôsobí teplote okolia.

5) Ak nabíjate viac ako dva

alebo pri akejkoľvek inej príležitosti, nevkladajte prsty do otvoru kontaktov.

7) Na zabránenie riziku

požiaru alebo poškodeniu nabíjačky.

• Ak chcete urobiť nejaké úpravy, meniť príslušenstvo alebo uložiť prístroj, vyberte akumulátorovú jednotku z prístroja.

• Pozrite špecifi kácie. Nabíjačka akumulátorov

• V prípade otázok kontaktujte autorizovaného predajcu. POZNÁMKA: Akumulátorová jednotka a nabíjačka nie sú súčasťou tejto súpravy. Informácie pre užívateľov o likvidácii a nakladaní so starými zariadeniami a použitými batériami Tieto symboly na výrobkoch, balení a/alebo sprievodnej dokumentácii znamenajú, že použité elektrické a elektronické zariadenia a batérie/ akumulátory sa nesmú miešať s obyčajným domácim odpadom. Správnu likvidáciu, obnovu a recykláciu starých výrobkov a použitých batérií/akumulátorov zaistite ich odovzdaním na zberných miestach v súlade s národnou legislatívou a smernicami 2012/19/ES a 2006/66/ES. Správnym spôsobom likvidácie týchto produktov pomôžete ušetriť hodnotné zdroje a zabránite možným negatívnym vplyvom na ľudské zdravie a prostredie, ktoré môžu vzniknúť nesprávnym zaobchádzaním s odpadom. Viac informácií o zbere a recyklácii starých výrobkov a batérií/akumulátorov získate na miestnych úradoch, na zberných miestach alebo u predajcov výrobku. Nesprávna likvidácia odpadu môže mať za následok sankcie v súlade s vnútroštátnymi právnymi predpismi. [Pre obchodnú činnosť v Európskej únii] Ak chcete vyradiť elektrické alebo elektronické zariadenia, informujte sa o konkrétnom postupe u vášho predajcu alebo dodávateľa. [Informácie o likvidácii elektrického a elektronického odpadu v krajinách mimo Európskejúnie] Tieto symboly sú platné len v rámci Európskej únie. Ak chcete zlikvidovať tieto výrobky, informujte sa u miestnych orgánov alebo predajcov výrobku o správnom spôsobe likvidácie.

POZNÁMKA : Hmotnosť je uvádzaná v 0,01 k

Rozsah montážnej výšky

Rozmery 125 mm × 312 mm × 96 mm Hmotnosť 0.61 k

• Životnosť akumulátorovej jednotky po jednom plnom nabíjacom cykle (príklad) Režim najvyššieho napájania Režim stredného napájania Režim nízkeho napájania EY9L45 2.5 h 5 h 25 h EY9L54 3.6 h 7.3 h 37 h EY9L62 4.2 h 6.3 h 42 h EY37C3015SK.indd7EY37C3015SK.indd7 2017/02/1015:01:432017/02/1015:01:43- 109 -
