MANUALE UTENTE EY37C3 PANASONIC

DESCRIZIONE DELLE FUNZIONI

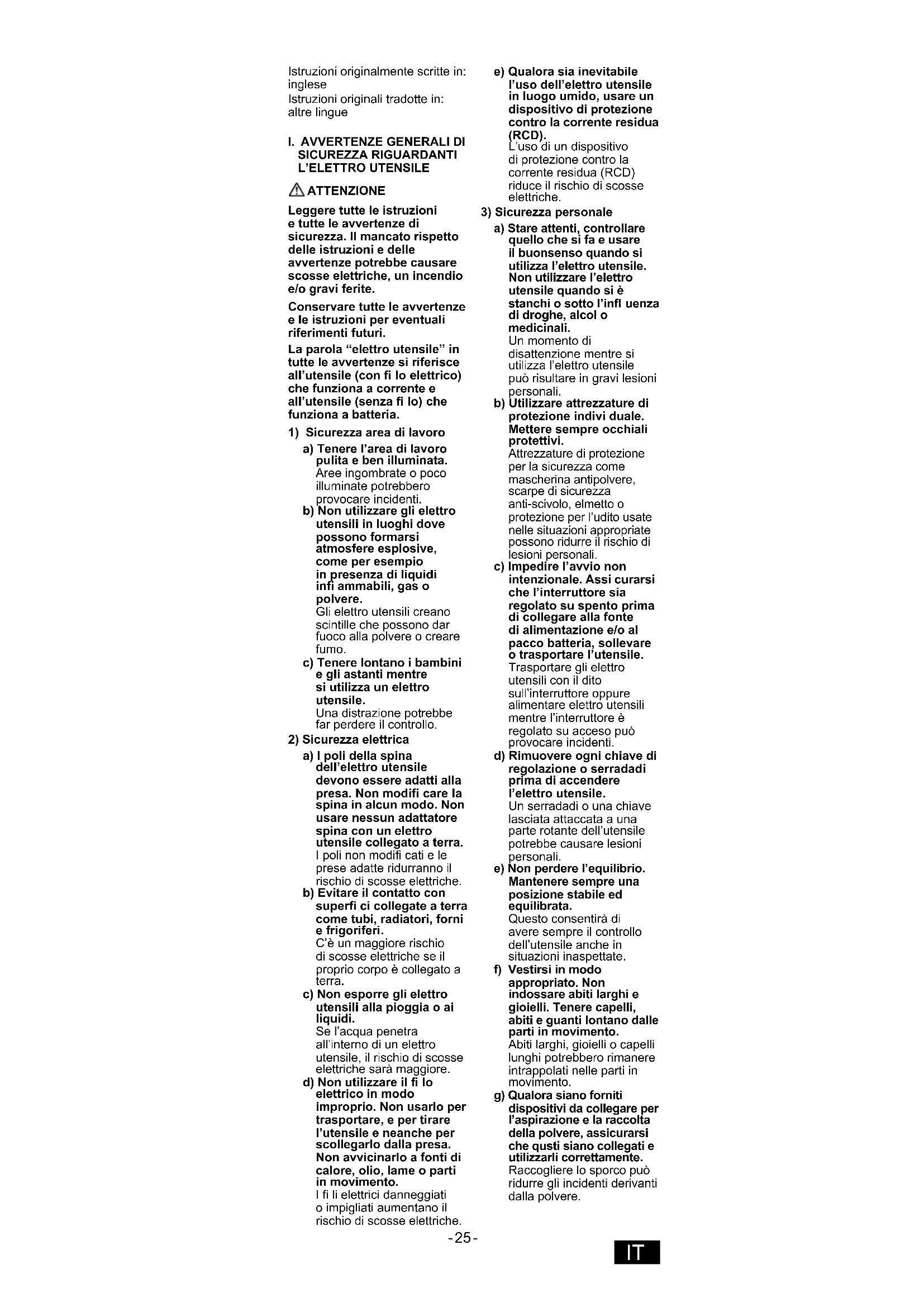

ATTENZIONE Leggere tutte le istruzioni e tutte le avvertenze di sicurezza. Il mancato rispetto delle istruzioni e delle avvertenze potrebbe causare scosse elettriche, un incendio e/o gravi ferite. Conservare tutte le avvertenze e le istruzioni per eventuali riferimenti futuri. La parola “elettro utensile” in tutte le avvertenze si riferisce all’utensile (con fi lo elettrico) che funziona a corrente e all’utensile (senza fi lo) che funziona a batteria.

1) Sicurezza area di lavoro

a) Tenere l’area di lavoro pulita e ben illuminata. Aree ingombrate o poco illuminate potrebbero provocare incidenti. b) Non utilizzare gli elettro utensili in luoghi dove possono formarsi atmosfere esplosive, come per esempio in presenza di liquidi infi ammabili, gas o polvere. Gli elettro utensili creano scintille che possono dar fuoco alla polvere o creare fumo. c) Tenere lontano i bambini e gli astanti mentre si utilizza un elettro utensile. Una distrazione potrebbe far perdere il controllo.

2) Sicurezza elettrica

a) I poli della spina dell’elettro utensile devono essere adatti alla presa. Non modifi care la spina in alcun modo. Non usare nessun adattatore spina con un elettro utensile collegato a terra. I poli non modifi cati e le prese adatte ridurranno il rischio di scosse elettriche. b) Evitare il contatto con superfi ci collegate a terra come tubi, radiatori, forni e frigoriferi. C’è un maggiore rischio di scosse elettriche se il proprio corpo è collegato a terra. c) Non esporre gli elettro utensili alla pioggia o ai liquidi. Se l’acqua penetra all’interno di un elettro utensile, il rischio di scosse elettriche sarà maggiore. d) Non utilizzare il fi lo elettrico in modo improprio. Non usarlo per trasportare, e per tirare l’utensile e neanche per scollegarlo dalla presa. Non avvicinarlo a fonti di calore, olio, lame o parti in movimento. I fi li elettrici danneggiati o impigliati aumentano il rischio di scosse elettriche. e) Qualora sia inevitabile l’uso dell’elettro utensile in luogo umido, usare un dispositivo di protezione contro la corrente residua (RCD). L’uso di un dispositivo di protezione contro la corrente residua (RCD) riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Stare attenti, controllare quello che si fa e usare il buonsenso quando si utilizza l’elettro utensile. Non utilizzare l’elettro utensile quando si è stanchi o sotto l’infl uenza di droghe, alcol o medicinali. Un momento di disattenzione mentre si utilizza l’elettro utensile può risultare in gravi lesioni personali. b) Utilizzare attrezzature di protezione indivi duale. Mettere sempre occhiali protettivi. Attrezzature di protezione per la sicurezza come mascherina antipolvere, scarpe di sicurezza anti-scivolo, elmetto o protezione per l’udito usate nelle situazioni appropriate possono ridurre il rischio di lesioni personali. c) Impedire l’avvio non intenzionale. Assi curarsi che l’interruttore sia regolato su spento prima di collegare alla fonte di alimentazione e/o al pacco batteria, sollevare o trasportare l’utensile. Trasportare gli elettro utensili con il dito sull’interruttore oppure alimentare elettro utensili mentre l’interruttore è regolato su acceso può provocare incidenti. d) Rimuovere ogni chiave di regolazione o serradadi prima di accendere l’elettro utensile. Un serradadi o una chiave lasciata attaccata a una parte rotante dell’utensile potrebbe causare lesioni personali. e) Non perdere l’equilibrio. Mantenere sempre una posizione stabile ed equilibrata. Questo consentirà di avere sempre il controllo dell’utensile anche in situazioni inaspettate. f) Vestirsi in modo appropriato. Non indossare abiti larghi e gioielli. Tenere capelli, abiti e guanti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero rimanere intrappolati nelle parti in movimento. g) Qualora siano forniti dispositivi da collegare per l’aspirazione e la raccolta della polvere, assicurarsi che qusti siano collegati e utilizzarli correttamente. Raccogliere lo sporco può ridurre gli incidenti derivanti dalla polvere.

4) Uso e cura dell’elettro utensile

a) Non sforzare l’elettro utensile. Utilizzare l’elettro utensile utile alla propria applicazione. L’elettro utensile corretto eseguirà il lavoro nel modo migliore e più sicuro se utilizzato alla potenza per cui è stato progettato. b) Non utilizzare l’elettro utensile se non è possibile accenderlo o spegnerlo con l’interruttore. Ogni elettro utensile che non può essere controllato con l’interruttore è pericoloso e deve essere riparato. c) Scollegare la spina dall’alimentazione e/o il pacco batteria dall’elettro utensile prima di eseguire ogni regolazione, cambiare gli accessori oppure conservare l’elettro utensile. Queste misure preventive di sicurezza riducono il rischio di avviare accidentalmente l’elettro utensile. d) Conservare gli elettro utensili non in uso lontano dalla portata dei bambini e non permettere di azionarlo alle persone che non sanno come utilizzare l’utensile o non conoscono queste istruzioni. Gli elettro utensili sono pericolosi nelle mani di persone inesperte. e) Manutenzione degli elettro utensili. Controllare che le parti in movimento non siano disallineate né bloccate, che non ci siano parti rotte e ogni altro elemento che potrebbe infl uire sul funzionamento dell’elettro utensile. Se è danneggiato farlo riparare prima di utilizzarlo. Molti incidenti sono causati da elettro utensili in cattive condizioni. f) Tenere gli attrezzi per il taglio affi lati e puliti. Attrezzi per il taglio in buona condizione con le lame affi late non aderiscono facilmente e sono più facili da controllare. g) Utilizzare gli elettro utensili, gli accessori e le punte ecc., in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro che si deve eseguire. L’uso dell’elettro utensile per operazioni diverse da quelle per le quali è stato progettato può risultare in situazioni pericolose.

Tenere gli utensili elettrici dalle superfi ci di impugnatura isolate quando si esegue un’operazione in cui l’utensile elettrico potrebbe entrare in contatto con cablaggi nascosti. Il contatto con un cavo sotto tensione metterà sotto tensione anche le parti metalliche esposte dell’utensile, provocando una scossa elettrica all’operatore.

5) Uso e cura dell’utensile a

batteria a) Eseguire la ricarica solo con il caricabatterie specifi cato dal produttore. Un caricabatterie adatto ad un tipo di pacco batteria può causare un incendio se usato con un altro tipo di pacco batteria. b) Utilizzare elettro utensili con pacchi batteria specifi camente progettati. L’uso di altri tipi di pacchi batteria può causare ferite o un incendio. c) Quando non si usa il pacco batteria, tenerlo lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri oggetti metallici che potrebbero collegare un terminale all’altro. Cortocircuitare i terminali della batteria potrebbe causare ustioni o un incendio. d) Se maneggiata con forza, del liquido potrebbe fuoriuscire dalla batteria; evitarne il contatto. Se eventualmente si viene a contatto con tale liquido sciacquare con acqua. Se il liquido viene a contatto con gli occhi, chiedere anche l’aiuto di un medico. Il liquido che fuoriesce dalla batteria può causare irritazione o ustioni.

a) Fare riparare l’elettro utensile da personale qualifi cato per le riparazioni usando solo parti di ricambio identiche. Questo garantirà la continuità della sicurezza dell’elettro utensile.

CONSERVARE QUESTE ISTRUZIONI Questo manuale contiene importanti istruzioni di sicurezza per il caricabatterie e il pacco batteria.

2. Prima di utilizzare il

caricabatterie, leggere tutte le istruzioni e i contrassegni di avvertimento su caricabatterie e pacco batteria.

3. Il caricabatterie e il pacco

batteria sono progettati specifi camente per funzionare in coppia. Non tentare di ricaricare nessun altro utensile senza fi li o pacco batteria con questo caricabatterie. Non tentare di ricaricare il pacco batteria con un altro caricabatterie.

4. Non esporre il caricabatterie

e il pacco batteria alla pioggia o alla neve e non utilizzare in luoghi umidi.

5. Usare un accessorio non

consigliato può causare un incendio, scosse elettriche o infortuni. EY37C3004IT.indd2EY37C3004IT.indd2 2017/02/1014:20:272017/02/1014:20:27- 27 -

6. Non utilizzare il fi lo elettrico

in modo improprio. Non trasportare il caricabatterie tenendolo per il fi lo né tirare il fi lo con forza per scollegarlo dalla presa di corrente. Tenerlo lontano da fonti di calore, olio e lame affi late.

7. Non utilizzare la prolunga.

8. Non azionare il caricabatterie

con un fi lo elettrico o una spina danneggiati; portarlo da personale qualifi cato per le riparazioni per farli sostituire.

9. Non azionare il caricabatterie

se ha subito un forte colpo, se è caduto o se appare danneggiato in qualche modo; portarlo da personale qualifi cato per le riparazioni.

10. Non cercare di smontare il

caricabatterie e il pacco batteria; portarlo da personale qualifi cato quando sono necessarie riparazioni o manutenzione preventiva. Il riassemblaggio errato può causare scosse elettriche o un incendio.

11. Per ridurre il rischio di

scosse elettriche, scollegare il caricabatterie dalla presa prima di iniziare la manutenzione o la pulizia.

12. Assicurarsi che il fi lo elettrico si

trovi in un posto dove non può essere calpestato, o dove non è di intralcio oppure dove non è soggetto a danni o pressioni.

13. Non conservare il pacco

batteria in luoghi dove la temperatura può raggiungere o superare i 50 °C (come in capannoni metallici per gli attrezzi oppure d’estate in una macchina) perché questo potrebbe fare deteriorare la batteria.

14. Non gettare nel fuoco il pacco

batteria. Potrebbe esplodere.

15. Il caricabatterie è progettato

per funzionare con la corrente elettrica di una normale abitazione. Ricaricare solo con la tensione indicata sull’etichetta. Non tentare di utilizzarlo con una tensione diversa.

16. Ricaricare il pacco batteria

in un luogo ben ventilato. Non coprire il caricabatterie e il pacco batteria con un panno ecc. durante la ricarica.

17. Non cortocircuitare il

pacco batteria perché questo potrebbe causare un aumento del fl usso della corrente e quindi provocare surriscaldamento e ustioni.

18. L’apparecchio non è stato

progettato per l’uso da parte di persone (compresi i bambini) con capacità fi siche, sensoriali o mentali limitate, o prive di esperienza e conoscenza, a meno che non vengano sottoposte a supervisione o vengano impartite loro istruzioni relative all’uso dell’apparecchio da una persona respon sabile per la loro sicurezza.

19. I bambini devono essere

monitorati, per assicurarsi che non giochino con l’apparecchio.

III. ISTRUZIONI DI SICUREZZA

1) Per ridurre il rischio di danni

alla spina o al cavo elettrici, tirare per la spina invece di afferrare il cavo quando si scollega il caricatore.

Non caricare il blocco batteria quando la temperatura è INFERIO RE a 0 °C (32 °F) o SUPERIORE a 40 °C (104 °F).

3) Non maltrattare il cavo. Non

trasportare mai il caricatore tenendolo per il cavo e non strattonare il cavo per scollegarlo dalla presa di corrente. Proteggere il cavo dal calore, dall’olio e da bordi taglienti.

4) NOTA: Se il cavo di corrente

di questo apparecchio è danneggiato, deve essere sostituito solo presso un centro riparazioni autorizzato dal fabbricante perché sono necessari speciali attrezzi su misura.

5) Questo non è un apparecchio

di illuminazione portatile adatto all’uso da parte di bambini.

6) I bambini non devono giocare

con l’apparecchio. Simbolo Signifi cato Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni. Solo per uso interno. Non guardare direttamente il fascio di luce LED. Non toccare il lato anteriore o posteriore del pannello LED durante o immediatamente dopo l’uso. AVVERTIMENTO Le luci LED creano calore quando in uso. Il calore potrebbe accumularsi e causare un

• Non coprire l’unità con un panno o con carta durante l’uso.

• Non utilizzare pacchi batteria diversi da quello indicato nelle specifi che.

1. Questa unità non è

• Non utilizzarlo in luoghi umidi o bagnati.

• Non lavarlo con acqua.

• Conservarlo in un luogo sicuro, asciutto e pulito quando non è in uso.

2. L’unità si spegne

automaticamente quando la tensione della batteria scende sotto un livello specifi cato.

3. Non smontare l’unità.

L’assistenza dovrebbe essere eseguita da un centro assistenza autorizzato.

4. La fonte di luce contenuta

in questo apparecchio di illuminazione deve essere sostituita solo dal produttore o dal suo agente o da un’altra persona con simili qualifi che.

5. Non gettare il pacco batteria

nel fuoco. Ciò può causare un’esplosione.

6. Non guardare direttamente

la luce LED e non permettere che le luci entrino in contatto diretto con gli occhi. Se le luci LED entrano in contatto continuo con gli occhi, possono dar luogo a lesioni agli occhi. AVVERTIMENTO

• Non utilizzare questa unità per eseguire un lavoro che potrebbe esporre il pacco batteria a trucioli e/o polvere.

• Non utilizzare l’unità in luoghi dove sono presenti gas corrosivi.

• Usare esclusivamente i pacchi batteria Panasonic progettati per l’uso con questo attrezzo ricaricabile.

• Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.

• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.

• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modifi carlo.

• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.

• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.

• Usare esclusivamente l’apposito caricabatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.

• Dopo aver rimosso il pacco batteria dall’attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio.

• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L’uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.

Applicazione o rimozione del pacco batteria

1. Collegamento: [Fig.1]

Allineare le marcature evidenziate e installare il pacco batteria.

• Far scorrere il pacco batteria fi nché non si blocca in posizione.

2. Rimozione: [Fig.2]

Premere il pulsante e far scorrere il pacco batteria in avanti. PRECAUZIONE Non utilizzare il pacco batteria da 28,8 V. Non può essere fi ssato correttamente e potrebbe cadere fuori.

Esempio di utilizzo [Fig.3]

1. Fissare il pacco batteria

all’unità principale.

2. Regolare la maniglia e

l’angolo della luce LED. : [Fig.4] PRECAUZIONE

• Non aprire, chiudere o ruotare l’unità oltre il suo campo di movimento.

• Aprire e chiudere: da 0º a 90º (in passi di 15º su entrambi i lati)

• Rotazione: da 0º a 270º

3. Premere l’interruttore una

volta per accendere la luce LED. Ogni volta che si preme l’interruttore, l’alimentazione passa da alta a media, da media a bassa, da bassa a spenta. Luminanza massima 50% di luminanza modalità alta 10% di luminanza modalità alta Spenta Modalità alta Modalità media Modalità bassa NOTA: Per spegnere la luce LED immediatamente, tenere premuto l’interruttore per un certo tempo. EY37C3004IT.indd4EY37C3004IT.indd4 2016/12/2719:53:302016/12/2719:53:30- 29 - FUNZIONE (1) Funzione di prevenzione dello scaricamento eccessivo 10 minuti prima di esaurire la batteria, la luce LED lampeggia tre volte e passa alla “Modalità bassa”.

• Nella “Modalità bassa”, la luce LED non si oscura ulteriormente. Lampeggia soltanto. (2) Funzione di prevenzione surriscaldamento LED Quando la temperatura intorno all’elemento LED diventa alta, la luce LED passa alla “Modalità bassa” per evitare il malfunzionamento dell’unità principale o l’abbreviazione della durata dell’elemento LED. (3) Funzione di prevenzione surriscaldamento Quando la temperatura del pacco batteria diventa alta, la luce LED passa alla “Modalità bassa” per evitare il malfunzionamento del pacco batteria. Come usare il gancio Estrarre il gancio dallo spazio di conservazione nella maniglia. [Fig.5] AVVERTIMENTO Non usare il gancio in luoghi dove non può essere completamente bloccato in posizione.

• L’unità potrebbe cadere e causare lesioni. PRECAUZIONE Quando si sospende l’unità in una posizione alta, utilizzare una corda per fi ssarla in modo che non cada.

• L’unità potrebbe cadere e causare lesioni. Per ricaricare il pacco batteria e per imparare come maneggiarlo, leggere il manuale di istruzioni. [Pacco batteria] Per un uso corretto del pacco batteria

• Le batterie ricaricabili posseggono una durata limitata.

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l’uso senza ricaricarlo. Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell’uso, verifi careche il pacco batteria sia inserito correttamente nell’unità principale.

• Se il pacco batteria non è connesso saldamente quando l’interruttore viene acceso, la funzione avvertimento surriscaldamento e la funzione di prevenzione scaricamento eccessivo saranno attivate perché il funzionamento di sicurezza non è possibile, e l’unità principale non funzionerà normalmente. Collegare il pacco batteria nell’unità dell’utensile fi noalla scomparsa dell’etichetta rossa o gialla. (La differenza di temperatura fra la batteria e il luogo di ricarica non deve superare i 15 °C (59 °F) .) [Caricabatterie] Ricarica PRECAUZIONE

1) Qualora la temperatura del

pacco batteria scendesse all’incirca al di sotto dei −10 °C (14 °F), la ricarica s’interrompe automaticamente per impedire la degradazione della batteria.

2) La temperatura ambientale si

deve aggirare tra 0 °C (32 °F) e 40 °C (104 °F). Se il pacco batteria è usato quando la temperature è al di sotto di 0 °C (32 °F), lo strumento smetterà di funzionare correttamente.

3) Utilizzare il caricabatteria a

temperature comprese fra 0 °C (32 °F) e 40 °C (104 °F), e ricaricare la batteria ad una temperatura simile a quella della batteria stessa.

4) Per caricare un pacco batteria

freddo (al di sotto di 0 °C (32 °F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperature ambiente.

5) Lasciate raffreddare il

caricatore quando caricate più di due pacchi batterie consecutivamente.

6) Non infi late le dita nel foro di

contatto per tenere in mano il caricabatterie o altro scopo.

rischio d’incendio o il danneggiamento del caricabatteria:

• Non coprite le prese d’aria di caricabatteria e pacco batteria.

• Scollegare il caricabatteria se non in uso. NOTA: Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso.

• Per effettuare regolazioni, cambiare accessori o per conservare l’unità, rimuovere il pacco batteria dall’unità.

• Per pulire l’unità, strofi nare con un panno asciutto e morbido. AVVERTIMENTO Il pacco batteria deve essere rimosso dall’unità prima del suo smaltimento.

• Vedere le specifi che tecniche. Caricabatteria

• Per informazioni, rivolgersi a un rivenditore autorizzato. NOTA:

Il pacco batteria e il caricabatteria non sono inclusi in questo kit. Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifi uti domestici generici. Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, conferirli negli appositi punti di raccolta, in conformità con la legislazione locale vigente e le Direttive 2012/19/CE e 2006/66/CE. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verifi carsi in seguito ad un trattamento inappropriato dei rifi uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifi uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifi uti non siano

stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. [Per utenti commerciali nell’Unione Europea] Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento rifi uti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

VIII. SPECIFICHE TECNICHE

NOTA : Il peso è indicato in unità di 0,01 k

Gamma dell’altezza di montaggio

(solo unità principale) Pacco batteria Pacco batteria Li-ion EY9L45 EY9L47 EY9L51 EY9L52 EY9L53 EY9L54 EY9L62 NOTA : Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente. EY37C3004IT.indd6EY37C3004IT.indd6 2017/02/1014:20:392017/02/1014:20:39- 31 - [Pacco batteria] Modello N° EY9L45 EY9L47 EY9L51 EY9L52 Tensione DC 14,4 V DC 18 V Capacità 4,2 Ah 2,0 Ah 4,2 Ah 2,0 Ah Tempo di caricamento completo 60 min 40 min 70 min 40 min Modello N° EY9L53 EY9L54 EY9L62 Tensione DC 18 V DC 21,6 V Capacità 3,0 Ah 5,0 Ah 4,2 Ah Tempo di caricamento completo 60 min 75 min 85 min

• Durata del pacco batteria dopo un ciclo di carica completo (esempio) Modalità alta Modalità media Modalità bassa EY9L45 2,5 h 5 h 25 h EY9L54 3,6 h 7,3 h 37 h EY9L62 4,2 h 6,3 h 42 h
