BRUKSANVISNING EY37C3 PANASONIC

eller skade på batteriopladeren.

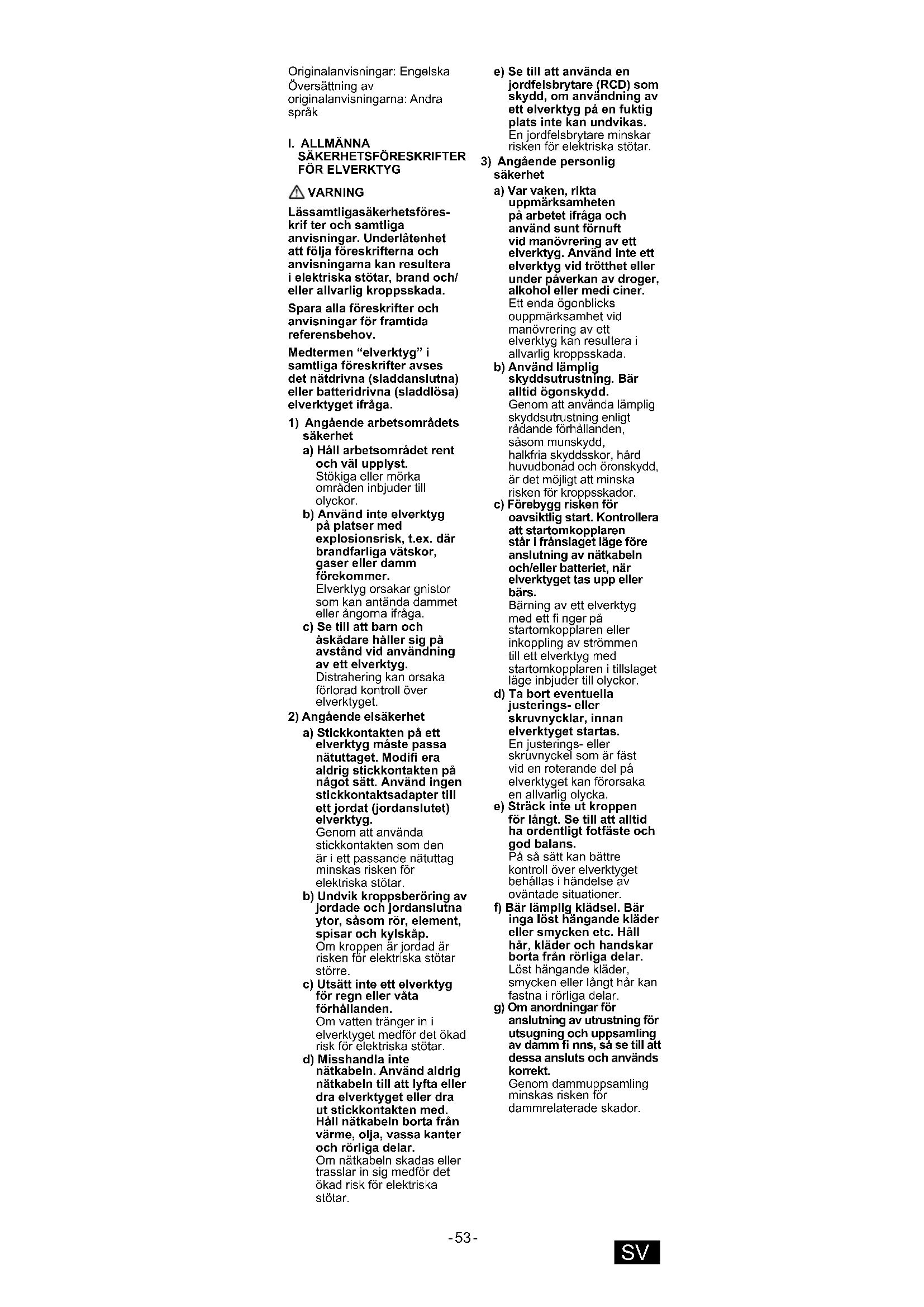

VARNING Lässamtligasäkerhetsföres- krif ter och samtliga anvisningar. Underlåtenhet att följa föreskrifterna och anvisningarna kan resultera i elektriska stötar, brand och/ eller allvarlig kroppsskada. Spara alla föreskrifter och anvisningar för framtida referensbehov. Medtermen “elverktyg” i samtliga föreskrifter avses det nätdrivna (sladdanslutna) eller batteridrivna (sladdlösa) elverktyget ifråga.

1) Angående arbetsområdets

säkerhet a) Håll arbetsområdet rent och väl upplyst. Stökiga eller mörka områden inbjuder till olyckor. b) Använd inte elverktyg på platser med explosionsrisk, t.ex. där brandfarliga vätskor, gaser eller damm förekommer. Elverktyg orsakar gnistor som kan antända dammet eller ångorna ifråga. c) Se till att barn och åskådare håller sig på avstånd vid användning av ett elverktyg. Distrahering kan orsaka förlorad kontroll över elverktyget.

2) Angående elsäkerhet

a) Stickkontakten på ett elverktyg måste passa nätuttaget. Modifi era aldrig stickkontakten på något sätt. Använd ingen stickkontaktsadapter till ett jordat (jordanslutet) elverktyg. Genom att använda stickkontakten som den är i ett passande nätuttag minskas risken för elektriska stötar. b) Undvik kroppsberöring av jordade och jordanslutna ytor, såsom rör, element, spisar och kylskåp. Om kroppen är jordad är risken för elektriska stötar större. c) Utsätt inte ett elverktyg för regn eller våta förhållanden. Om vatten tränger in i elverktyget medför det ökad risk för elektriska stötar. d) Misshandla inte nätkabeln. Använd aldrig nätkabeln till att lyfta eller dra elverktyget eller dra ut stickkontakten med. Håll nätkabeln borta från värme, olja, vassa kanter och rörliga delar. Om nätkabeln skadas eller trasslar in sig medför det ökad risk för elektriska stötar. e) Se till att använda en jordfelsbrytare (RCD) som skydd, om användning av ett elverktyg på en fuktig plats inte kan undvikas. En jordfelsbrytare minskar risken för elektriska stötar.

3) Angående personlig

säkerhet a) Var vaken, rikta uppmärksamheten på arbetet ifråga och använd sunt förnuft vid manövrering av ett elverktyg. Använd inte ett elverktyg vid trötthet eller under påverkan av droger, alkohol eller medi ciner. Ett enda ögonblicks ouppmärksamhet vid manövrering av ett elverktyg kan resultera i allvarlig kroppsskada. b) Använd lämplig skyddsutrustning. Bär alltid ögonskydd. Genom att använda lämplig skyddsutrustning enligt rådande förhållanden, såsom munskydd, halkfria skyddsskor, hård huvudbonad och öronskydd, är det möjligt att minska risken för kroppsskador. c) Förebygg risken för oavsiktlig start. Kontrollera att startomkopplaren står i frånslaget läge före anslutning av nätkabeln och/eller batteriet, när elverktyget tas upp eller bärs. Bärning av ett elverktyg med ett fi nger på startomkopplaren eller inkoppling av strömmen till ett elverktyg med startomkopplaren i tillslaget läge inbjuder till olyckor. d) Ta bort eventuella justerings- eller skruvnycklar, innan elverktyget startas. En justerings- eller skruvnyckel som är fäst vid en roterande del på elverktyget kan förorsaka en allvarlig olycka. e) Sträck inte ut kroppen för långt. Se till att alltid ha ordentligt fotfäste och god balans. På så sätt kan bättre kontroll över elverktyget behållas i händelse av oväntade situationer. f) Bär lämplig klädsel. Bär inga löst hängande kläder eller smycken etc. Håll hår, kläder och handskar borta från rörliga delar. Löst hängande kläder, smycken eller långt hår kan fastna i rörliga delar. g) Om anordningar för anslutning av utrustning för utsugning och uppsamling av damm fi nns, så se till att dessa ansluts och används korrekt. Genom dammuppsamling minskas risken för dammrelaterade skador.

4) Angående användning och

hantering av elverktyg a) Överansträng inte ett elverktyg. Använd korrekt elverktyg för arbetet ifråga. Bästa arbetsresultat uppnås med ett felfritt elverktyg som används inom de gränser det är konstruerat för. b) Använd inte ett elverktyg, om startomkopplare inte kan användas till att slå på och av elverktyget med. Ett elverktyg som inte kan manövreras korrekt med startomkopplaren utgör en stor fara och måste repareras. c) Koppla loss nätkabeln från nätuttaget och/eller batteriet från elverktyget före justering, montering/ demontering av tillbehör eller förvaring av elverktyget. Genom denna förebyggande åtgärd minskas risken för oavsiktlig start av elverktyget. d) Förvara elverktyg som inte används oåtkomliga för barn och låt inte personer som ej är bekanta med elverktyget och dessa anvisningar använda ett elverktyg. Ett elverktyg utgör en fara i händerna på en person som inte har lärt sig hur det används. e) Underhåll ett elverktyg efter behov. Kontrollera om någon rörlig del är feljusterad eller kärvar, om någon del är brusten eller om något annat förhållande som kan påverka elverktygets prestanda förekommer. Se till att reparera ett skadat elverktyg, innan det används. Många olyckor orsakas av dåligt underhållna elverktyg. f) Håll skärverktyg vassa och rena. Ett korrekt underhållet skärverktyg med vass skäregg är mindre benäget att kärva och är lättare att manövrera. g) Använd elverktyget, dess tillbehör och verktygsspetsar etc. i enlighet med dessa anvisningar och med hänsyn till rådande arbetsförhållanden och det arbete som ska utföras. Användning av elverktyget till andra ändamål än det är avsett för kan resultera i farliga situationer. h) Håll verktyget i det isolerade handtaget när du utför arbeten där verktyget kan stöta på dolda elledningar. Vid kontakt med en spänningssatt ledning kan metalldelar på verktyget spänningssättas och ge dig en stöt.

5) Angående användning och

hantering av batteridrivna elverktyg a) Använd endast en laddare som rekommenderas av tillverkaren för uppladdning av ett batteri. Observera att användning av en laddare som är avsedd för en viss batterityp till ett annat slags batteri kan medföra brandrisk. b) Använd endast särskilt avsedda batterier till elverktyg. Användning av andra slags batterier kan medföra risk för kroppsskada eller brandrisk. c) Se till att ett batteri som inte används hålls borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar och andra mindre metallföremål, som kan orsaka kortslutning mellan batteriets plus- och minuspoler. En sådan kortslutning kan orsaka brännskador eller medföra brandrisk. d) Under oegentliga förhållanden kan det hända att ett batteri börjar läcka. Undvik kontakt med läckande batterivätska. Spola bort vätskan med vatten, om kontakt med batterivätska skulle råka inträffa. Sök också läkarhjälp, om batterivätska har hamnat i ögonen. Batterivätska kan orsaka irritation eller brännskador.

6) Angående reparationer

a) Se till att alla reparationer av ett elverktyg utförs av en kvalifi cerad reparatör och att endast identiska delar används vid byte av delar. På så sätt kan elverktygets säkerhet upprätthållas.

SPARA DESSA ANVISNINGAR. Denna bruksanvisning innehåller viktiga säkerhetsanvisningar för batteriladdare och laddningsbart batteri.

2. Läs alla anvisningar

och varningstexter på batteriladdaren och batteriet, innan batteriladdaren används.

3. Batteriladdaren och det

laddningsbara batteriet är särskilt anpassade för varandra. Försök inte ladda upp något annat sladdlöst elverktyg eller dess batteri med hjälp av den batteriladdare som beskrivs här. Försök inte heller ladda upp det batteri som beskrivs här med hjälp av någon annan batteriladdare.

4. Utsätt varken batteriladdaren

eller det laddningsbara batteriet för regn eller snö eller användning i fuktigt klimat. EY37C3008SV.indd2EY37C3008SV.indd2 2016/12/2814:18:462016/12/2814:18:46- 55 -

5. Användning av tillbehör som ej

rekommenderas kan resultera i risk för eldsvåda, elektriska stötar eller kroppsskada.

6. Misshandla inte nätkabeln.

Lyft aldrig upp batteriladdaren i nätkabeln och försök aldrig dra ut stickkontakten genom att rycka i nätkabeln. Håll nätkabeln borta från värme, olja och vassa kanter.

7. En förlängningskabel bör ej

8. Använd inte batteriladdaren,

om nätkabeln eller stickkontakten har skadats. Lämna den istället till en kvalifi cerad reparatör för byte av skadade delar.

9. Använd inte batteriladdaren,

om den har utsatts för ett kraftigt slag, tappats hårt i golvet eller på annat sätt skadats. Lämna den istället till en kvalifi cerad reparatör.

10. Försök inte ta isär

batteriladdaren eller det laddningsbara batteriet. Lämna de till en kvalifi cerad reparatör vid behov av eventuell reparation. Felaktig hopsättning kan resultera i risk för elektriska stötar eller eldsvåda.

11. Minska risken för elektriska

stötar genom att koppla loss batteriladdaren från nätuttaget, innan underhåll eller rengöring påbörjas.

12. Se till att nätkabeln är dragen

så att den inte kan bli trampad på, snubblas över eller på annat sätt riskera att utsättas för skada eller påfrestning.

13. Förvara inte det

laddningsbara batteriet på en plats där temperaturen kan nå +50 °C (t.ex. i en plåtbod eller i en bil under sommaren), eftersom det kan leda till att batteriets prestanda försämras.

14. Elda inte upp ett förbrukat

batteri. Det kan explodera i eld.

15. Batteriladdaren är endast

avsedd att användas nätansluten till ett vanligt nätuttag för hushållsel. Strömförsörj den endast med den spänning som anges på namnplåten. Försök inte använda batteriladdaren med någon annan spänning.

16. Ladda upp batteriet på en

välventilerad plats och täck inte över batteriladdaren eller batteriet med en duk etc. under pågående laddning.

17. Kortslut inte det

laddningsbara batteriet. Ett kortslutet batteri kan medföra ett stort strömfl öde, överhettning och brännskador.

18. Apparaten är inte avsedd

att användas av personer (inklusive barn) med nersatt fysisk, sinnesmässig eller mental förmåga eller som saknar tillräcklig erfarenhet och kunskap, såvida de inte har fått handledning eller anvisningar gällande användning av apparaten av en person som ansvarar för deras säkerhet.

19. Barn bör hållas under uppsikt

för att se till att de inte leker med apparaten.

själva sladden när Du drar ut nätsladden ur vägguttaget. Då minskar risken för skador på kontakten eller sladden.

2) Ladda inte upp batteripaketet

vid temperaturer UNDER 0 °C (32 °F) eller ÖVER 40 °C (104 °F).

3) Hantera sladden försiktigt.

Bär aldrig omkring laddaren i sladden och drag inte i sladden för att dra ut stickkontakten ur vägguttaget. Håll undan sladden för värme, olja och vassa kanter.

4) OBSERVERA: Om laddarens

anslutningsledning blir skadad krävs specialverktyg för utbytet. Reparationen måste därför utföras av auktoriserad serviceverkstad.

5) Produkten är inte en bärbar

armatur avsedd för barn.

6) Barn får inte leka med

enheten. Symbol Betydelse För att minska risken för skador måste användaren läsa och förstå bruksanvisningen. Endast för inomhusbruk. Titta inte rakt in i LED- ljusstrålen. Vidrör inte fram- eller baksidan av LED-panelen under eller direkt efter användning. VARNING LED-lampor alstrar värme när de är i bruk. Värmen kan stängas in och orsaka en olycka.

• Täck inte över enheten med tyg eller papper när den används.

• Använd inga andra batteripaket än vad som anges i specifi kationerna.

1. Enheten är inte vattentät.

• Använd inte på fuktiga eller torra platser.

• Tvätta den inte i vatten.

• Förvara den på en säker, torr och ren plats när den inte används.

2. Enheten stängs av automatiskt

när batterispänningen faller under en viss nivå.

3. Ta inte isär enheten.

Underhåll ska utföras av en auktoriserad serviceverkstad.

4. Ljuskällan i denna armatur får

endast bytas ut av tillverkaren, dennes ombud eller en annan kvalifi cerad person.

6. Titta inte in i LED-lampan och

låt inte ljuset komma i direkt kontakt med ögone. Om LED-lamporna kommer i kontakt med ögonen kontinuerligt kan det skada ögonen. VARNING

• Använd inte denna enhet vid arbete som innebär att batteriet kan utsättas för spån och/eller damm.

• Använd inte denna enhet på platser med frätande gaser.

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.

• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.

• Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.

• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifi era det.

• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.

• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.

• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.

• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.

• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

Passa in de utmärkta punkterna mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

2. Lossdragning: [Fig.2]

Tryck in knappen och skjut batteriet framåt. VIKTIGT Använd inte 28,8 V-batteriet. Det kan inte monteras på rätt sätt och kan ramla ut.

Användningsexempel [Fig.3]

2. Justera handtagets och LED-

ljusets vinkel : [Fig.4] VIKTIGT Öppna, stäng och rotera inte enheten mer än vad den är avsedd för.

• Öppna och stäng: 0° till 90° (i steg om 15° på varje sida)

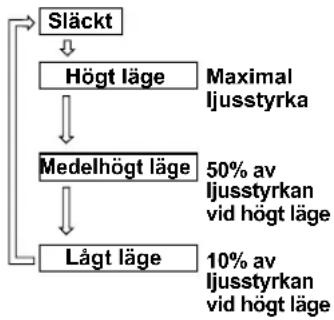

strömbrytaren för att slå på LED-ljuse. Varje gång strömbrytaren trycks in ändras strömläget från högt till medelhögt, från medelhögt till lågt och från lågt till av. Släckt

Lågt läge OBSERVERA: Håll ned strömbrytaren en kort stund för att stänga av LED- ljuset på en gång. Maximal ljusstyrka 50% av ljusstyrkan vid högt läge 10% av ljusstyrkan vid högt läge EY37C3008SV.indd4EY37C3008SV.indd4 2016/12/2911:35:412016/12/2911:35:41- 57 - FUNKTION (1) Funktion för att förhindra överurladdning 10 minuter innan batteriet är slut blinkar LED-ljuset tre gånger och försätts i ”lågt läge”.

• I ”lågt läge” kan inte LED- ljuset bli svagare. Istället blinkar det. (2) LED-ljusets överhettningsskydd När temperaturen kring LED- elementet blir högt kommer LED-ljuset att försättas i ”lågt läge” för att förhindra att huvudenheten går sönder och att LED-elementets livslängd förkortas. (3) Överhettningsskydd När batteriets temperatur blir hög försätts LED-ljuset i ”lågt läge” för att förhindra att batteriet går sönder. Hur man använder kroken Dra ut haken från facket i handtaget. [Fig.5] VARNING Använd inte kroken på en plats där den inte kan låsas fast ordentligt.

• Enheten kan falla ned och orsaka skada. VIKTIGT När den hängs på en hög plats, använd ett rep för att säkra enheten så att den inte faller ner.

• Enheten kan falla ned och orsaka skada. Läs anvisningarna i bruksanvisningen till batteriladdaren angående laddning och hantering av laddningsbara batterier. [Batteri] Korrekt hantering av batteri

• Batteriet har en begränsad livslängd.

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd. För säker användning

• Batteriet ska monteras genom vidta att två säkerhetsåtgärder. Kontrollera att batteriet är ordentligt monterat på huvudenheten före användning

• Om batteriet inte är ordentligt isatt när strömbrytaren slås på varnar överhettnings- och urladdningsskyddet om att säker drift inte är möjlig och huvudenheten kommer inte att fungera som normalt. Anslut batteriet till verktygets enhet tills du inte längre kan se den röda eller gula dekalen. (Det bör inte vara mer än 15 °C (59 °F) skillnad mellan batteriets temperatur och omgivningens.) [Batteriladdare] Laddning VIKTIGT

1) Om batteriets temperatur

sjunker till under cirka −10 °C (14 °F), så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.

2) Temperaturen i omgivningen

skall vara mellan 0 °C (32 °F) och 40 °C (104 °F). Om batteriet används under fryspunkten 0 °C (32 °F), kan verktyget fungera onormalt.

3) Använd laddaren på

temperaturer mellan 0 °C (32 °F) och 40 °C (104 °F) och ladda batteriet på en temperatur som liknar batteriets.

4) När du ska ladda ett kallt

batteri (under 0 °C (32 °F)) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.

5) Kyl ner laddaren om du tänker

ladda mer än två batteri i följd.

6) Stick inte in fi ngrarna i

kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

7) Laktta följande för att förhindra

brand och andra skador.

• Täck inte över ventilationshålen på laddaren och batteriet.

• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas. OBSERVERA: Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

• Ta ur batteriet från enheten för att göra justeringar, byta ut tillbehör och när enheten ska förvaras.

• Torka av enheten med en torr och mjuk trasa för att rengöra den. VARNING Batteriet måste tas ut ur enheten innan den kasseras.

• För frågor kontakta en auktoriserad återförsäljare. OBSERVERA: Batteri och batteriladdare följer inte med i detta paket. Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/ eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negative inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. [För affärsanvändare inom den Europeiska Unionen] Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

[HUVUDENHET] Modellnr. EY37C3 Spänning DC 14.4 V / DC18 V / DC 21.6 V Ljusfl öde 1500 lm Belysningsstyrka 3000 lx (Framför, på 40 cm avstånd) Maximalt projektionsområde

Räckvidd för monteringshöjden

• Batterilivslängd efter en full laddningscykel (exempel) Högt läge Medelhögt läge Lågt läge EY9L45
