BEDIENUNGSANLEITUNG LiIon Power HTA 700 Wolf Garten

1Akku 2 Ein-/Ausschalter 3 Bügel mit Sicherheitsschalter 4 Schutzschild 5Messer 6 Messerköcher 7 Ladegerät

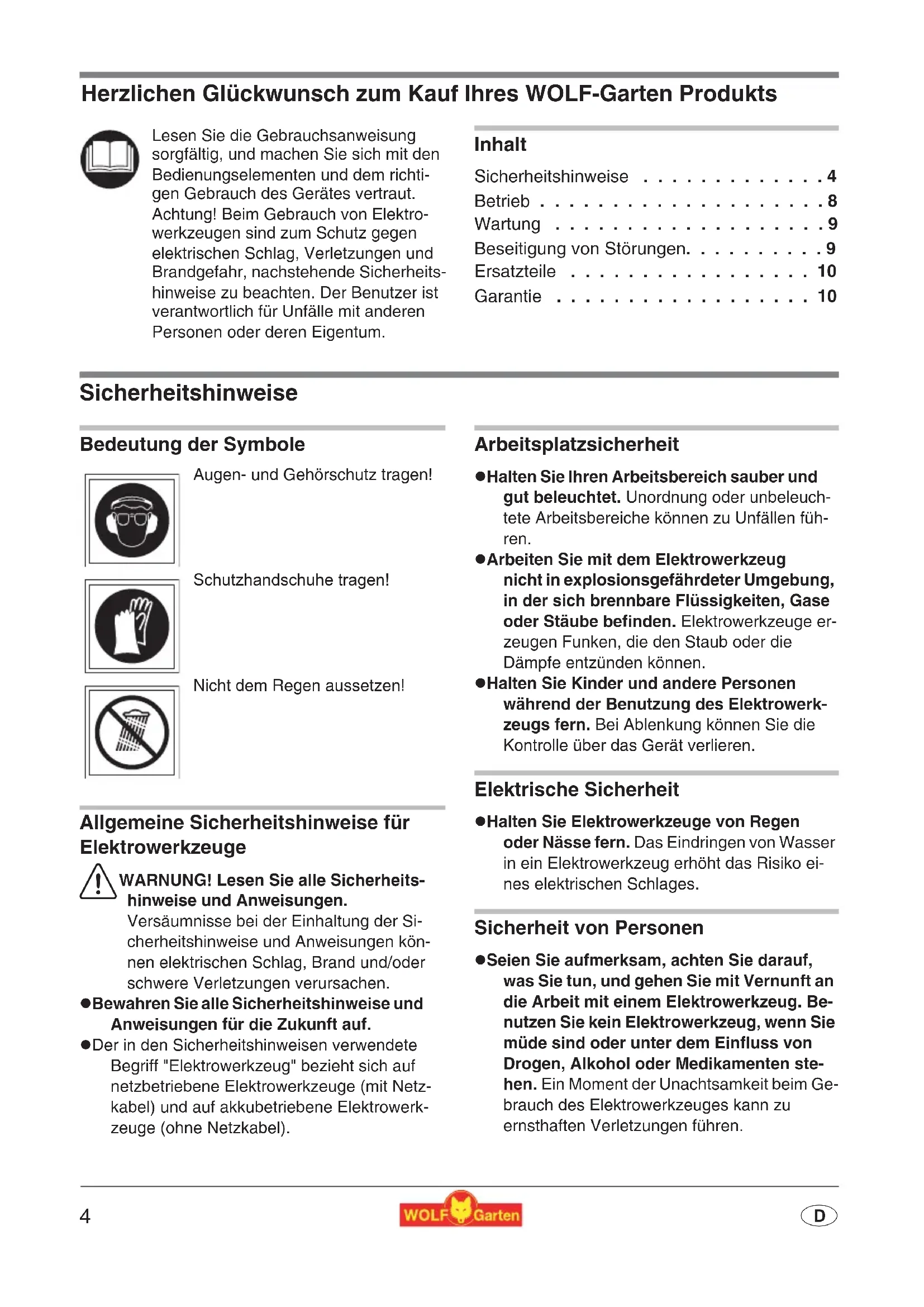

• D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten Produkts Inhalt Sicherheitshinweise p. 4
• Betrieb p. 8
• Wartung p. 9
• Beseitigung von Störungen p. 9
• Ersatzteile p. 10
• Garantie Sicherheitshinweise Bedeutung der Symbole Allgemeine Sicherheitshinweise für Elektrowerkzeuge 1 WARNUNG! Lesen Sie alle Sicherheits- hinweise und Anweisungen.Versäumnisse bei der Einhaltung der Si-cherheitshinweise und Anweisungen kön-nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.z Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.z Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netz-kabel) und auf akkubetriebene Elektrowerk-zeuge (ohne Netzkabel). Arbeitsplatzsicherheit z Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuch-tete Arbeitsbereiche können zu Unfällen füh- ren. z Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge er-zeugen Funken, die den Staub oder die Dämpfe entzünden können.z Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk-zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit z Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko ei-nes elektrischen Schlages. Sicherheit von Personen z Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Be-nutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten ste-hen. Ein Moment der Unachtsamkeit beim Ge-brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richti-gen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektro-werkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits-hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.Augen- und Gehörschutz tragen!Schutzhandschuhe tragen!Nicht dem Regen aussetzen! Originalbetriebsanleitung5 p. 10

z Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub- maske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verrin- gert das Risiko von Verletzungen. z Vermeiden Sie eine unbeabsichtigte Inbe- triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, be- vor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf- nehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. z Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elekt- rowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Gerä- teteil befindet, kann zu Verletzungen führen. z Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. z Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Hal- ten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Verwendung und Behandlung des Elektrowerkzeuges z Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elekt- rowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. z Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. z Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zube- hörteile wechseln oder das Gerät wegle- gen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerk- zeuges. z Bewahren Sie unbenutzte Elektrowerkzeu- ge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele- sen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. z Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerk- zeuges beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerk- zeugen. z Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeu- ge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. z Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend die- sen Anweisungen. Berücksichtigen Sie da- bei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorge- sehenen Anwendungen kann zu gefährlichen Situationen führen. Verwendung und Behandlung des Akkuwerkzeugs z Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. z Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Ge- brauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. z Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrü- ckung der Kontakte verursachen könnten.6

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge ha- ben. z Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätz- lich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service z Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektro- werkzeuges erhalten bleibt. Gerätespezifische Sicherheitshinweise für Heckenscheren z Halten Sie alle Körperteile vom Schneid- messer fern. Versuchen Sie nicht, bei lau- fendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhal- ten. Entfernen Sie eingeklemmtes Schnitt- gut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Akkuschere kann zu schweren Verletzungen führen. z Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Akkuscheren stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verlet- zungsgefahr durch das Messer. z Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und verse- hentlich durchtrennt werden. z Die Maschine ist ausschließlich zum Schneiden von Hecken bestimmt. Eine an- dere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Herstel- ler/Lieferer nicht. Das Risiko trägt allein der Anwender. z Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmes- ser in Berührung mit verborgenen Strom- leitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführen- den Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. z Versuchen Sie niemals eine unvollständige Maschine zu benutzen oder eine, die mit einer nicht genehmigten Änderung versehen ist. z Wählen Sie die Arbeitshöhe so, dass das Mes- ser nicht mit dem Boden in Kontakt kommt. z Gegenläufige Messer Beim Blockieren der Messer, z. B. durch dicke Äste usw., muss die Heckenschere außer Betrieb gesetzt werden: – Akku entfernen. – Nicht an laufende Schneiden greifen. – Ursache der Blockierung beseitigen. z Schalten Sie das Gerät erst ein, wenn die Hän- de und Füße ausreichend weit von den Schneidmessern entfernt sind. z Beachten Sie, dass auch bei entladenen Ge- räten beim Einschalten grundsätzlich eine Verletzungsgefahr durch Restladung besteht. z Diese Geräte sind nicht dafür bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkei- ten, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie diese Geräte jeweils zu benutzen sind. z Jugendliche unter 16 Jahren dürfen die Geräte nicht bedienen. z Es ist zu vermeiden, dass das Gerät bei schlechten Wetterbedingungen betrieben wird, insbesondere bei Blitzgefahr. Wartung z Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor vorgenom- men werden. z Reinigen und ölen Sie die Messer (Empfeh- lung WD-40 Multifunktionsöl) nach jedem Schneiden. z Decken Sie beim Transportieren und bei der Lagerung die Schneideinrichtung immer mit dem Messerschutz ab.7

Ladegerät z Schliessen Sie ein nassgewordenes Ladege- räte nicht im feuchten Zustand an eine Steck- dose an. z Verwenden Sie das Ladegerät nur in trocke- nen Räumen. z Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elekt- rische Sicherheit wäre nicht mehr gewährleis- tet. z Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fach- werkstatt. z Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt. z Während des Betriebes dürfen Sie die Akku- schere nicht aufladen. Akku z Bei beschädigtem und unsachgemäßem Ge- brauch des Akku-Packs können Dämpfe aus- treten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 1 Brandgefahr! z Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden. z Akku nur zwischen 5 °C bis 45 °C laden. Nach starker Belastung Akku erst ab- kühlen lassen. 1 Explosionsgefahr! Gerät vor Hitze und Feuer schützen. z Nicht auf Heizkörpern ablegen oder län- gerer Zeit starker Sonneneinstrahlung aussetzen. z Gerät nur in einer Umgebungstempera- tur zwischen 5 °C bis 45 °C verwenden. 1 Kurzschlussgefahr z Bei Entsorgung, Transport oder Lage- rung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontak- te müssen abgeklebt sein. z Der Akku-Pack darf nicht geöffnet wer- den. Akkus umweltgerecht entsorgen Entsorgung z WOLF-Garten Akkus sind nach aktuellem Stand der Technik zur Energieversorgung strom- netzunabhängiger Elektroge- räte am besten geeignet. Li- Ion-Zellen sind umweltschäd- lich, wenn Sie mit anderem Hausmüll entsorgt werden. z WOLF-Garten möchte das um- weltfreundliche Verhalten der Verbraucher fördern. In Zu- sammenarbeit mit Ihnen und den WOLF-Garten Fachhänd- lern garantieren wir die Rück- nahme und die Wiederaufbereitung ver- brauchter Akkus. z WOLF-Garten Akkus sind Li- Ion Akkumulatoren und daher entsorgungspflichtig. Defekte Akkus vom Fachhandel entsor- gen lassen. Akkus müssen aus dem Gerät entfernt werden, bevor es verschrottet wird. z Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umwelt- freundlichen Wiederverwer- tung zuführen.8

Betrieb Betriebszeiten z Bitte regionale Vorschriften beachten.z Erfragen Sie die Betriebszeiten bei Ihrer örtli Laden 1 Achtung! Ladegerät nur in trockenen Räumen anwenden.Vor dem ersten Gebrauch muss der Akku ca. 1,2 Stunden aufgeladen werden.Verwenden Sie nur das Original WOLF-Garten La-degerät (Teil-Nr. 41A30--E650)!1. Nehmen Sie den Akku aus dem Gerät .2. Stecken Sie den Akku in das Ladegerät

3. Schließen Sie das Ladegerät an die Netzspan-nung an (LED leuchtet grün auf).

3 Hinweise zum Ladegerät : z LED leuchtet rot: Akku wird geladenz LED leuchtet grün: Ladevorgang ab-geschlossenz LED blinkt rot: Störung (z. B. Akku zu heiß) 1 Selbstentladung der Akkus! Entnehmen Sie den Akku aus dem Ladegerät, sobald er voll geladen ist. 3 Allgemeine Hinweise zum Akku: Im Interesse einer langen Lebensdauer des Akku, sollten Sie folgende Punkte beachten:z Bei geringer Akku-Spannung schaltet das Gerät automatisch ab. In diesem Fall muss der Akku geladen werden.z Der Lithium-Ionen-Akku muss vor lan-gen Pausen z. B. vor der Lagerung im Winter aufgeladen werden.z Die Ladezeit beträgt bei vollständig ent-ladenem Akku 1,2 Stunden.z Der Lithium-Ionen-Akku kann in jedem Ladezustand geladen werden und die Ladung kann jederzeit unterbrochen werden, ohne dem Akku zu schaden (kein Memory-Effekt). Heckenschere ein-/ausschalten z Achten Sie auf einen sicheren Stand, beson-ders wenn Sie über Kopfhöhe arbeiten.z Halten Sie die Messer vom Körper weg.Motor ein 1. Halten Sie den Sicherheitsschalter am Bügel-griff gedrückt.2. Drücken Sie gleichzeitig den Ein-/Ausschalter am Handgriff .Motor aus z Lassen Sie einen der beiden Schalter los. Tipps zum Schneiden z Bitte beachten Sie die Brutzeiten der Vögel!z Die ideale Form zum Heckenschnitt ist die Tra-pezform , welche für ausreichende Licht- und Luftzufuhr in allen Bereichen der Hecke sorgt.z Um bei jungen Hecken den Dichtwuchs zu för-dern, sollten neue Triebe nur zur Hälfte ge-kürzt werden.z Hat die Hecke bereits Ihre gewünschte Höhe erreicht, können neue Triebe ganz entfernt werden.z Um eine gleichbleibende Höhe der Hecke zu erzielen, können Sie eine Richtschnur auf ge-wünschter Höhe spannen und entlang dieser Schnur schneiden.z Schnittzeiten:– Laubhecken: Mai/Juni und Oktober (Rück-schnitt um ca. 1/3 der Gesamthöhe im Win-ter vornehmen)– Nadelholzhecken: April und Oktober– Koniferen: April und Oktober

Wartung Allgemein 1 Achtung! Gegenläufige Messer Vor allen Wartungs- und Reinigungsarbei- ten: z Akku entfernen. z Nicht an laufende Schneiden greifen. Reinigung z Reinigen Sie die Heckenschere, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Ver- schmutzung mit einer Bürste. z Sprühen Sie die Messer nach dem Einsatz mit Pflegeöl ein. z Spritzen Sie die Heckenschere keinesfalls mit Wasser ab. Lagerung z Heben Sie die Heckenschere im mitgelieferten Messerköcher auf. z Lagern Sie die Heckenschere an einem tro- ckenen Ort, außerhalb der Reichweite von Kindern. Beseitigung von Störungen Problem Mögliche Ursache Abhilfe Messer werden heiß

• WOLF-Garten Service Werkstatt auf- suchen.

• zuviel Reibung aufgrund fehlender Schmierung

• Messer ölen Unruhiger Lauf, starkes Vibrie- ren des Gerätes

• WOLF-Garten Service-Werkstatt auf- suchen.

• Messer in der Befestigung gelöst

• WOLF-Garten Service-Werkstatt auf- suchen. Gerät schaltet ab
• Akku zu heiß (über 45°C) • Akku abkühlen lassen

• Akku entladen • Akku aufladen Gerät lässt sich nicht einschalten
• Akku entladen • Akku aufladen

• Akku defekt • Akku austauschen Ladegerät:kein Ladevorgang (rotes Dauerlicht)
• Akkutemperatur außerhalb von 5 °C bis 45 °C

• Akku abkühlen lassen, bzw. erwärmen

• Akku defekt • Akku austauschen Ladegerät:Störung(rotes Blinklicht)
• Kontakte verschmutzt • Kontakte reinigen

• Akku defekt • Akku austauschen Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen. 1 Heckenschere vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Akku entfer- nen.10

Ersatzteile Garantie In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegegeben Garantie- bestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ur- sache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung. Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung 41A20--L650 LI-ION POWER Pack 5 Akku 18 V / 1,5 Ah 41A30--E650 LI-ION POWER CA 700 Ladegerät Lieferung über Ihren Händler11

Notes140 Notes141 MTD Products AG Geschäftsbereich WOLF-Garten Industriestraße 23 D-66129 Saarbrücken ++ 49 6805 79-0 ++ 49 6805 79 442

MTD Schweiz AG Allmendstraße 14 5612 Villmergen

MTD Motorgeräte GmbH Industriestraße 9-11 73054 Eislingen / Fils

LI-ION Power PACK 6 www.WOLF-Garten.com Teil-Nr. 769-07256 / 1011 - TB
