BEDIENUNGSANLEITUNG DeX Station EEMG950 SAMSUNG

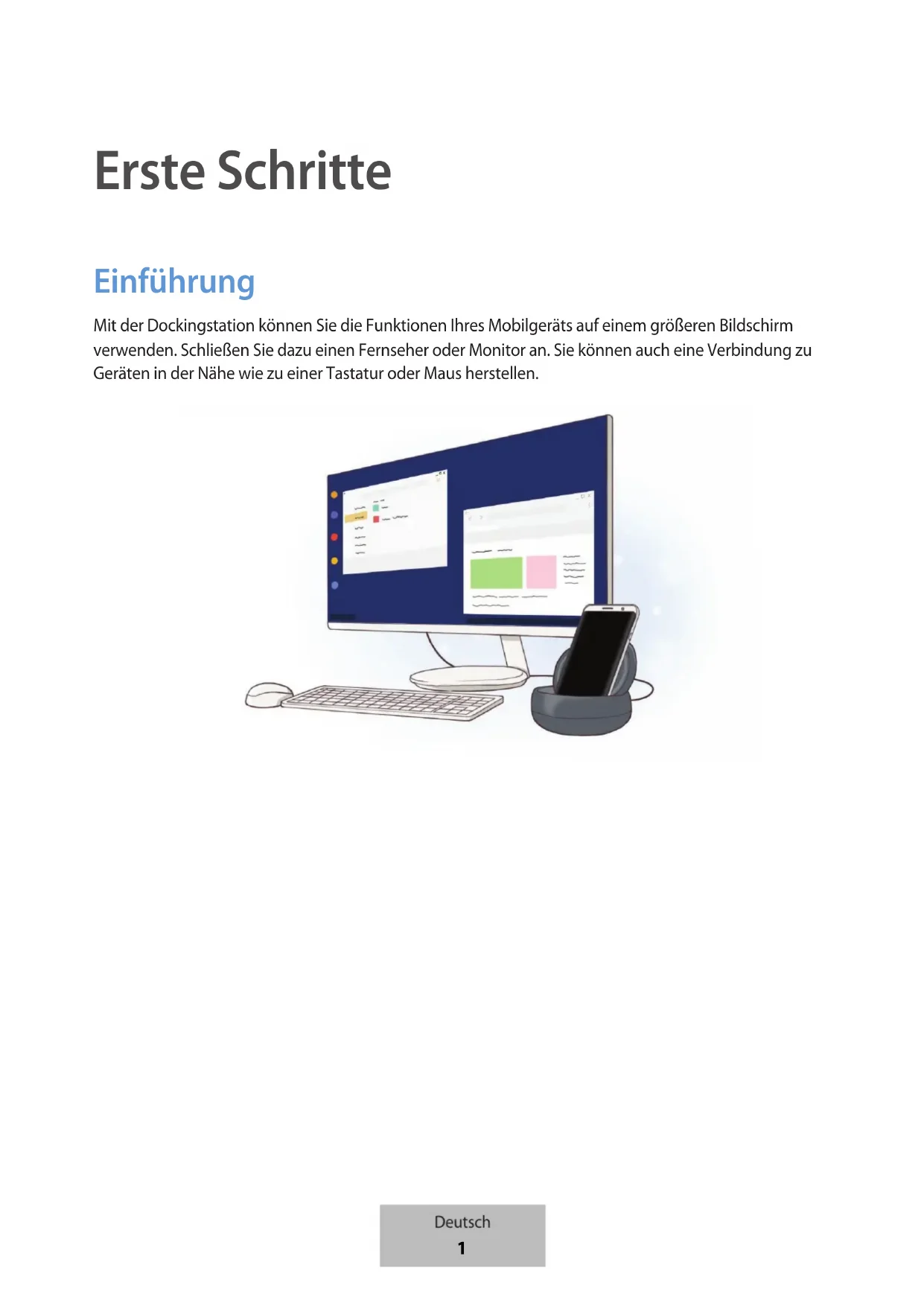

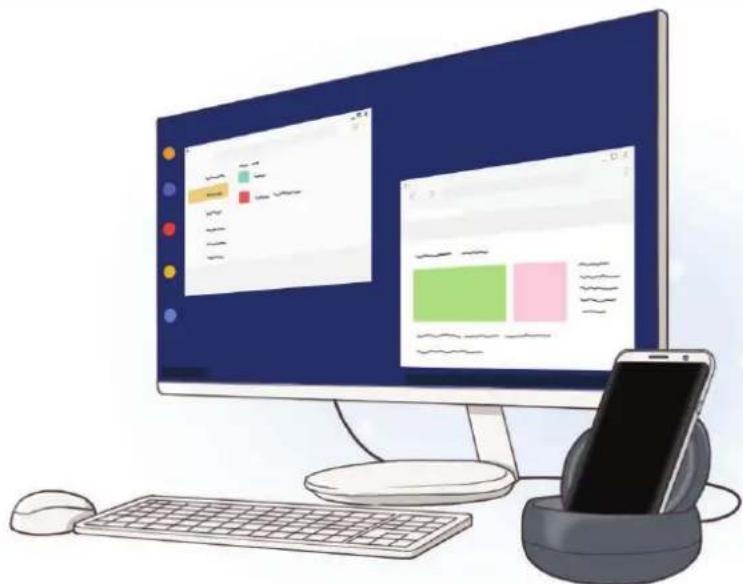

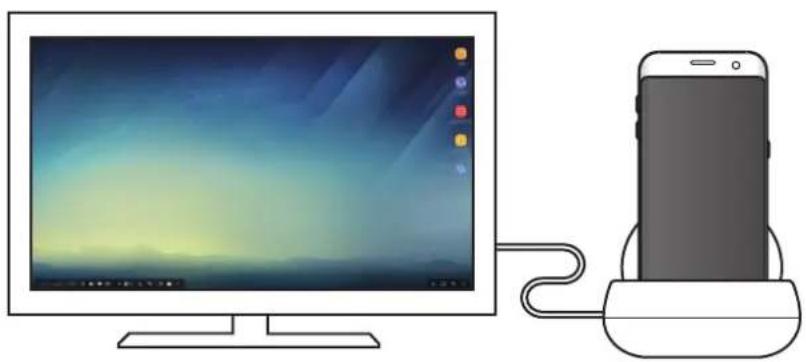

Erste Schritte Einführung Mit der Dockingstation können Sie die Funktionen Ihres Mobilgeräts auf einem größeren Bildschirm verwenden. Schließen Sie dazu einen Fernseher oder Monitor an. Sie können auch eine Verbindung zu Geräten in der Nähe wie zu einer Tastatur oder Maus herstellen. Deutsch 1Erste Schritte

Vor Inbetriebnahme lesen Lesen Sie dieses Handbuch vor der Verwendung des Geräts aufmerksam durch, um seine sichere und sachgemäße Verwendung zu gewährleisten.

Bilder können vom Aussehen des tatsächlichen Produkts abweichen. Die Inhalte können ohne vorherige Ankündigung geändert werden.

Stellen Sie vor der Verwendung der Dockingstation sicher, dass es mit Ihrem Gerät kompatibel ist. Hinweissymbole Warnung: Situationen, die zu Verletzungen führen könnten Vorsicht: Situationen, die zu Schäden an Ihrem oder anderen Geräten führen könnten Hinweis: Hinweise, Verwendungstipps oder zusätzliche Informationen Lieferumfang Vergewissern Sie sich, dass der Produktkarton die folgenden Artikel enthält:

Die mit dem Gerät und anderen verfügbaren Zubehörteilen bereitgestellten Artikel können je nach Region oder Dienstanbieter variieren.

Die mitgelieferten Artikel sind nur für die Verwendung mit diesem Gerät vorgesehen und sind möglicherweise nicht mit anderen Geräten kompatibel.

Änderungen am Aussehen und an den technischen Daten sind ohne vorherige Ankündigung vorbehalten.

Weitere Zubehörteile können Sie bei Ihrem örtlichen Samsung-Händler erwerben. Stellen Sie vor dem Kauf sicher, dass sie mit dem Gerät kompatibel sind.

Verwenden Sie ausschließlich von Samsung zugelassene Zubehörteile. Bei Verwendung nicht zugelassener Zubehörteile können Leistungsbeeinträchtigungen und Fehler auftreten, die nicht von der Garantie gedeckt sind.

Die Verfügbarkeit der Zubehörteile ist vollständig von den entsprechenden Herstellern abhängig. Weitere Informationen zu verfügbarem Zubehör finden Sie auf der Website von Samsung. Deutsch 2Erste Schritte

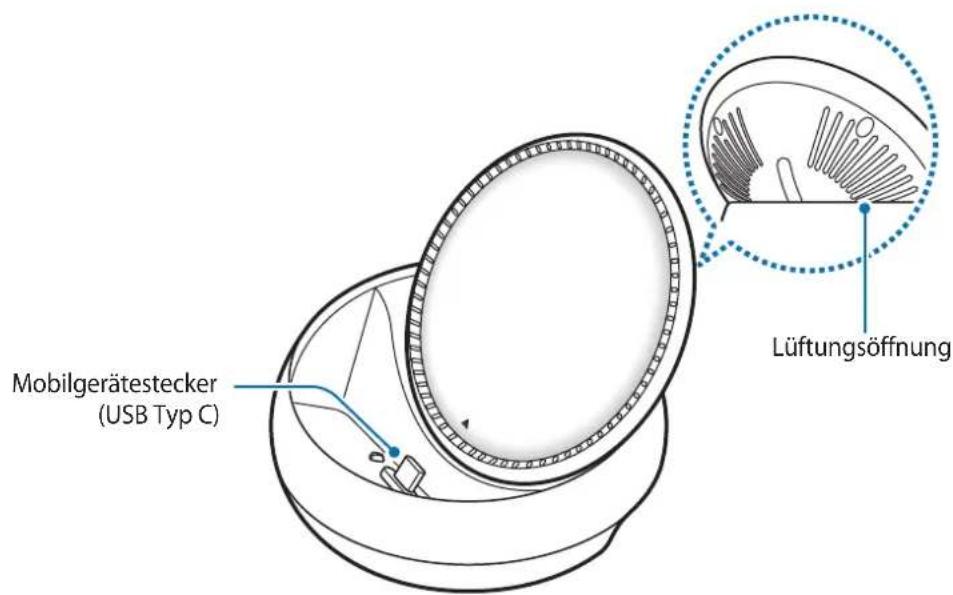

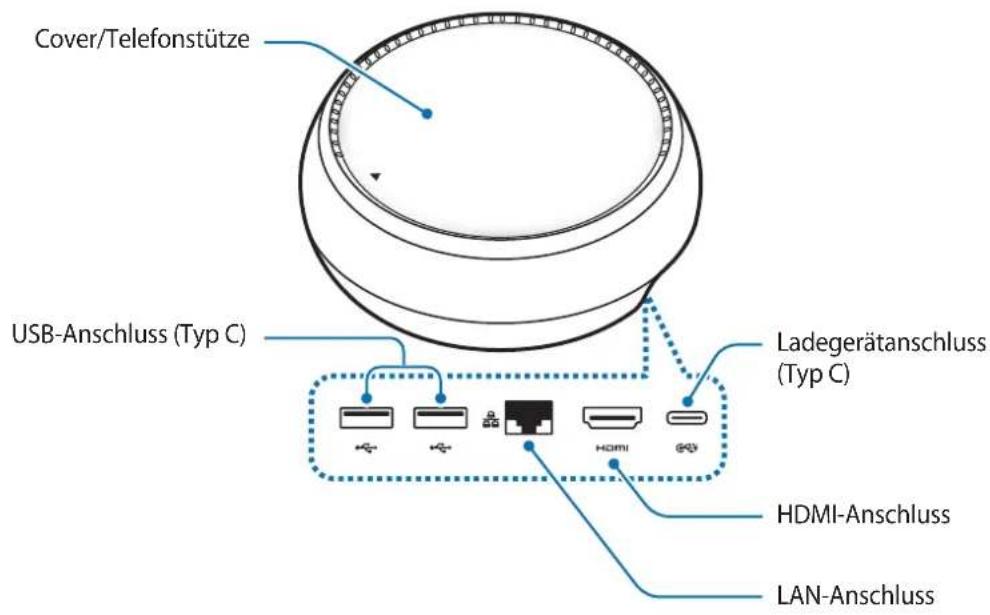

Geräteaufbau LAN-AnschlussHDMI-AnschlussLadegerätanschluss (TypC)USB-Anschluss (TypC)Cover/TelefonstützeLüftungsöffnungMobilgerätestecker (USBTypC) Stellen Sie sicher, dass Sie ein USB-Kabel vom TypC verwenden. Wenn Sie ein Micro-USB-Kabel einstecken, funktioniert das Multimedia-Dock möglicherweise nicht wie gewünscht. Deutsch

Dockingstation verwenden Dockingstation mit einem Mobilgerät verbinden

Verbinden Sie das Ladegerät mit dem Ladegerätanschluss (USBTypC) des Multimedia-Docks.

Verwenden Sie nur von Samsung zugelassene Ladegeräte (9V/1,67A, 9V/2A, 12V/2,1A).

Wenn Sie die Schnellladefunktion nutzen möchten, verwenden Sie nur von Samsung zugelassene Ladegeräte, die die Schnellladefunktion unterstützen (12V/2,1A).

Je nach Dockingstation, die Sie gekauft haben, müssen Sie möglicherweise separat ein Ladegerät erwerben. Je nach verwendetem Ladegerättyp müssen Sie unter Umständen den Micro-USB-Adapter verwenden. Stecken Sie das Ladegerät aus, wenn es nicht verwendet wird, um Energie zu sparen. Das Ladegerät verfügt über keinen Ein-/Ausschalter. Sie müssen also das Ladegerät vom Stromanschluss trennen, wenn es nicht verwendet wird, um zu verhindern, dass Energie verschwendet wird. Das Ladegerät sollte sich während des Aufladens in der Nähe des Stromanschlusses befinden und leicht zugänglich sein. Deutsch 4Dockingstation verwenden

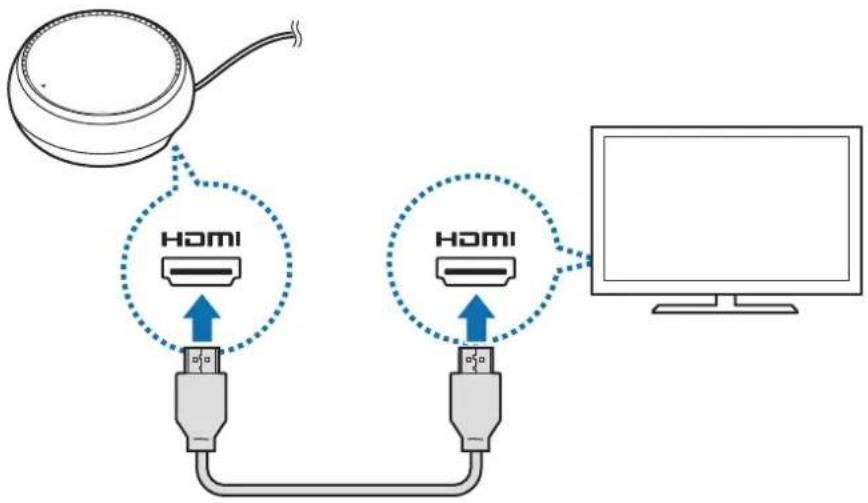

Stecken Sie das eine Ende eines HDMI-Kabels am HDMI-Anschluss der Dockingstation an und verbinden Sie das andere Ende des Kabels mit dem HDMI-Anschluss am Fernseher oder Monitor. Das HDMI-Kabel ist separat erhältlich.

Falls Sie kein WLAN-Netzwerk und auch nicht die Drahtlosnetzwerkdaten Ihres Mobilgeräts nutzen möchten, verwenden Sie ein kabelgebundenes Netzwerk, indem Sie das LAN-Kabel mit dem LAN- Anschluss verbinden. Nutzen Sie das mobile Netzwerk Ihres Mobilgeräts, ohne eine LAN-Verbindung herzustellen.

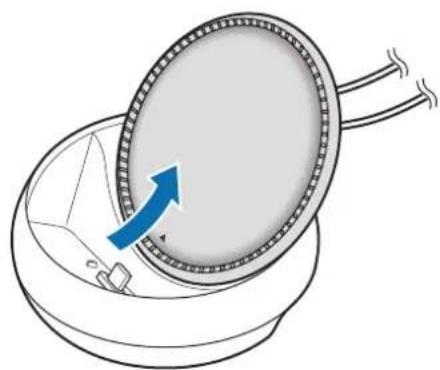

Drücken Sie auf der Vorderseite des Covers , um das Cover als Telefonstütze zu verwenden. Der Mobilgerätestecker ist zu sehen. Achten Sie auf Ihre Finger, wenn Sie den Winkel der Telefonstütze ändern. Deutsch 5Dockingstation verwenden

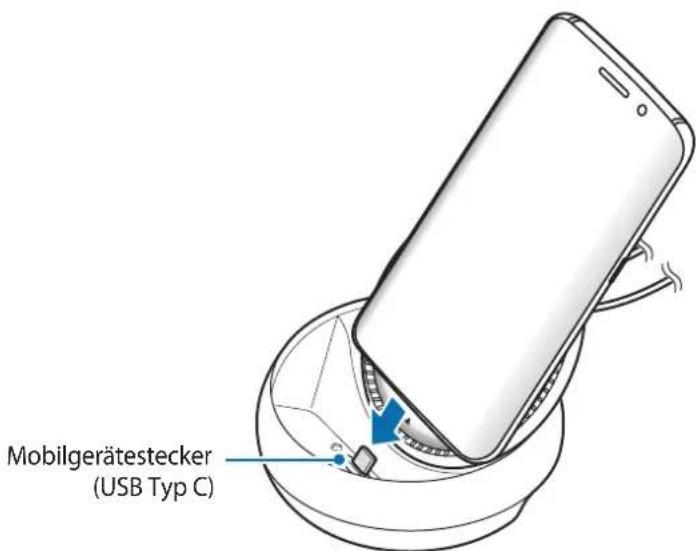

Verbinden Sie die Multifunktionsbuchse des Mobilgeräts mit dem Mobilgerätestecker an der Dockingstation. SamsungDeX wird auf dem Mobilgerät gestartet. Mobilgerätestecker (USBTypC) Die Dockingstation kann möglicherweise nicht verwendet werden, wenn Sie eine bestimmte Art von Cover an Ihrem Mobilgerät angebracht haben, etwa ein Klapp- oder Hartschalencover. Deutsch 6Dockingstation verwenden

Wählen Sie den zu verwendenden Bildschirmmodus aus. Sie können den SamsungDeX- oder den Bildschirmspiegelungsmodus verwenden.

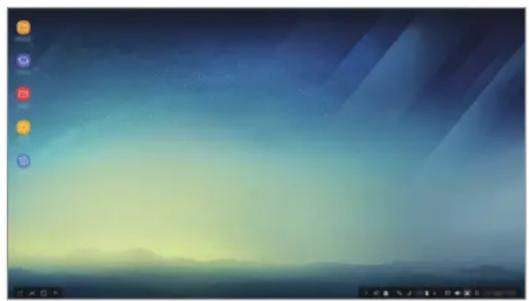

SAMSUNGDeX STARTEN : Der Bildschirm des Mobilgeräts wird ausgeschaltet und erscheint auf dem verbundenen Fernseher oder Monitor im Desktopmodus.

AUF BILDSCHIRMSPIEGLUNG UMSCHALTEN

: Dieselbe Bildschirmansicht wie auf dem Mobilgerät erscheint auf dem verbundenen Fernseher oder Monitor. BildschirmspiegelungsmodusSamsungDeX-Modus

Der Bildschirmmodus, den Sie bei der ersten Verwendung auswählen, wird auch verwendet, wenn Sie das nächste Mal eine Verbindung herstellen. Weitere Informationen finden Sie unter Bildschirmmodus ändern.

Verbinden Sie zum Navigieren auf dem Bildschirm im SamsungDeX-Modus eine Maus. Weitere Informationen finden Sie unter Tastatur oder Maus verbinden. Vorsichtsmaßnahmen beim Verbinden des Geräts

Sie können die Dockingstation nur verwenden, wenn Sie es mit einem Ladegerät verbinden.

Schließen Sie nur eine Tastatur, eine Maus oder ein USB-Speichergerät an die USB-Anschlüsse der Dockingstation an. Das Laden und Verbinden von Geräten mit einem erhöhten Strombedarf funktioniert über diese Anschlüsse nicht.

Verhindern Sie, dass die Lüftungsöffnung und die Anschlüsse im Inneren des Mobilgeräts mit Flüssigkeiten oder Staub in Berührung kommen. Andernfalls funktioniert die Dockingstation möglicherweise nicht wie erwartet.

Bewegen Sie das Mobilgerät nicht, solange es an die Dockingstation angeschlossen ist. Dies könnte zu Schäden am Mobilgerätestecker führen.

Die Spracherkennung des Mobilgeräts funktioniert möglicherweise nicht wie gewünscht, wenn das Mobilgerät mit der Dockingstation verbunden wurde. Deutsch 7Dockingstation verwenden

Geräteverbindung beenden Entfernen Sie das Mobilgerät von der Dockingstation, um die Verbindung zwischen dem Mobilgerät und dem Fernseher oder Monitor zu beenden. Tastatur oder Maus verbinden Verbinden Sie zum Verwenden des SamsungDeX-Modus eine Maus. Verbinden Sie eine verkabelte Maus und Tastatur mit dem USB-Anschluss des Multimedia-Docks oder eine Funkmaus und -tastatur über die Bluetooth-Funktion des verbundenen Mobilgeräts. Wenn Sie eine Tastatur anschließen, wird die virtuelle Tastatur nicht auf dem Bildschirm angezeigt. Aktivieren Sie in der Anwendung Einstellungen den Schalter unter SamsungDeX

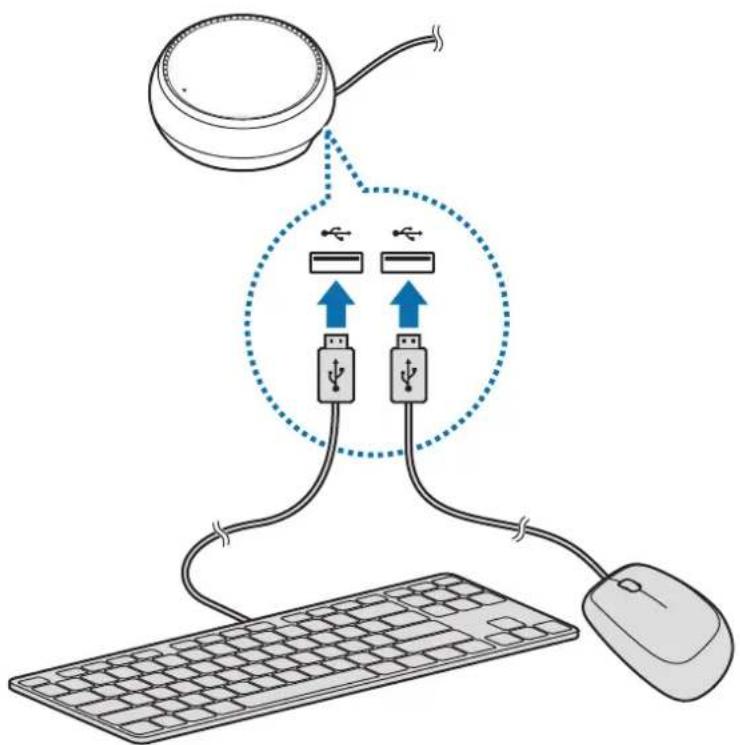

Virtuelle Tastatur in Samsung DeX anz. , um die Anzeige der virtuellen Tastatur auf dem Bildschirm zu aktivieren. Über ein Kabel verbinden Wenn Sie eine verkabelte Tastatur oder Maus verwenden möchten, stecken Sie das entsprechende USB- Kabel am USB-Anschluss der Dockingstation an. Deutsch 8Dockingstation verwenden

Per Funk oder Bluetooth verbinden Sie können eine Funkmaus und -tastatur oder eine Bluetooth-Maus und -Tastatur anschließen. Weitere Informationen zu den Geräten finden Sie im Benutzerhandbuch des jeweiligen Geräts.

Funkmaus und -tastatur: Stecken Sie einen Funkempfänger am USB-Anschluss ein.

Bluetooth-Maus und -Tastatur: Verbinden Sie ein Mobilgerät über Bluetooth. SamsungDeX-Modus verwenden Verwenden Sie die Funktionen Ihres Mobilgeräts auf einer Computer-ähnlichen Benutzeroberfläche. Sie können die Anwendungen des Mobilgeräts starten sowie die Benachrichtigungen und den Status des Mobilgeräts überprüfen.

Verbinden Sie zum Navigieren auf dem Bildschirm im SamsungDeX-Modus eine Maus. Weitere Informationen finden Sie unter Tastatur oder Maus verbinden.

Einige Anwendungen oder Funktionen sind im SamsungDeX-Modus unter Umständen nicht verfügbar. Hinweise für die Verwendung des SamsungDeX-Modus

Wenn Sie den SamsungDeX-Modus starten oder beenden, werden die meisten aktiven Anwendungen geschlossen.

Sie können den SamsungDeX-Modus nicht starten, falls sich das Mobilgerät in einem der folgenden Modi befindet: Energiesparmodus, Ultra-Energiesparmodus, Leistungsmodus, Notfallmodus oder sicherer Modus. Deutsch 9Dockingstation verwenden

Falls der Fernseher oder Monitor die High-bandwidth Digital Content Protection (HDCP) nicht unterstützt, wird der Bildschirm im SamsungDeX-Modus möglicherweise nicht angezeigt.

Der SamsungDeX-Modus unterstützt nur die Full-HD-Auflösung, sodass bestimmte Inhalte auf dem Mobilgerät möglicherweise anders auf dem Fernseher oder Monitor dargestellt werden.

Bei Verwendung des SamsungDeX-Modus verringert sich möglicherweise die Zeit bis zum nächsten Ladevorgang.

Wenn Sie die Einstellungen im SamsungDeX-Modus ändern, ändern sich auch die Einstellungen des Mobilgeräts. Einige Einstellungen des Mobilgeräts werden allerdings nicht angepasst, auch wenn Sie die Einstellungen im SamsungDeX-Modus bearbeiten.

Laden Sie die Firmware vom Server herunter, um den SamsungDeX-Modus auf die neueste Version zu aktualisieren. Diese Möglichkeit besteht nur, wenn eine Verbindung zu einem WLAN-Netzwerk besteht. Startbildschirm verwenden TaskleisteAnwendungen-SchaltflächeBevorzugte AnwendungenStatusleisteSymbolleiste für den Schnellzugriff

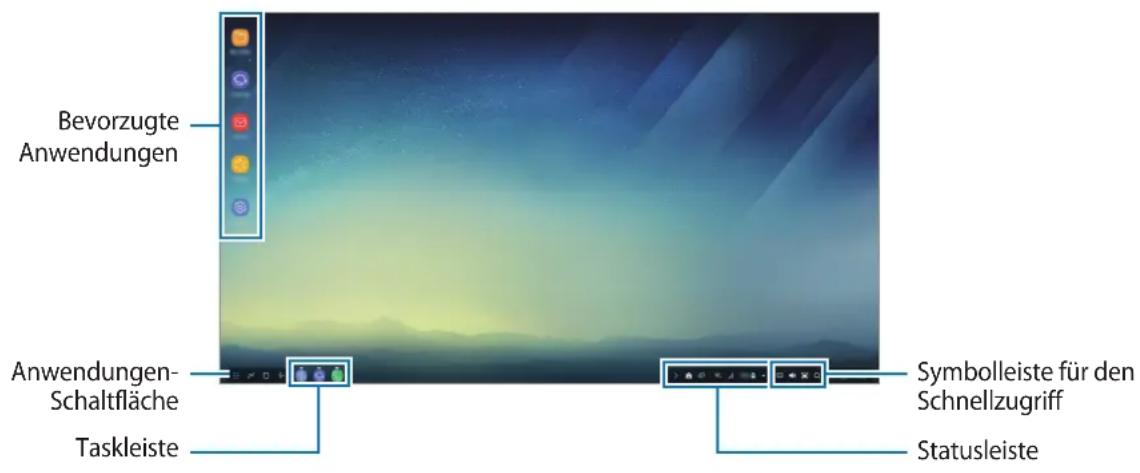

Bevorzugte Anwendungen: Häufig verwendete Anwendungen dem Startbildschirm hinzufügen, um sie schnell starten zu können.

Anwendungen-Schaltfläche: Auf dem Mobilgerät installierte Anwendungen anzeigen oder starten.

Taskleiste: Anwendungen anzeigen, die derzeit aktiv sind.

Statusleiste: Status des Mobilgeräts und Benachrichtigungen anzeigen. Die angezeigten Symbole variieren möglicherweise je nach aktuellem Status des Mobilgeräts. Wählen Sie aus und schalten Sie die verschiedenen Funktionen des Mobilgeräts in der Liste mit den Schnelleinstellungen ein oder aus.

Symbolleiste für den Schnellzugriff: Funktionen für die virtuelle Tastatur, für die Lautstärkeeinstellung, für das Aufnehmen von Screenshots und für die Schnellsuche verwenden. Deutsch 10Dockingstation verwenden

Eingehenden Anruf entgegennehmen Im SamsungDeX-Modus können Sie einen eingehenden Anruf auf dem verbundenen Fernseher oder Monitor entgegennehmen. Wählen Sie bei einem eingehenden Telefonanruf auf dem verbundenen Fernseher oder Monitor das Menü für eingehende Anrufe aus. Beim Beantworten des Anrufs wird der Ton über den Lautsprecher des Mobilgeräts ausgegeben. Trennen Sie das Mobilgerät vom Multimedia-Dock, wenn Sie bei einem eingehenden Anruf nicht die Freisprechfunktion nutzen möchten. Es kann einige Sekunden dauern, bis auf dem Mobilgerät der Bildschirm für eingehende Anrufe erscheint. Anwendungsverknüpfungen hinzufügen

Wählen Sie die Anwendungen-Schaltfläche und die Anwendung aus, für die Sie eine Verknüpfung erstellen möchten, und ziehen Sie sie dann auf den Startbildschirm. Dem Startbildschirm wird eine Verknüpfung zur Anwendung hinzugefügt. Lautsprecher einstellen Sie können die standardmäßig verwendeten Lautsprecher von den Lautsprechern des Mobilgeräts zu den Lautsprechern des Fernsehers oder Monitors oder eines anderen Audiogeräts ändern. Wählen Sie auf der Taskleiste

Audioausgabe und das zu verwendende Gerät aus. Symbolleiste für den Schnellzugriff verwenden

: Virtuelle Tastatur anzeigen.

: Lautstärke von Anrufklingeltönen, Musik und Videos, Benachrichtigungen sowie von Systemtönen anpassen.

: Screenshot aufnehmen und unterschiedlich verwenden. Zeichnen oder schreiben Sie zum Beispiel darauf, schneiden Sie den Screenshot zu oder teilen Sie ihn.

: Nach Inhalten auf dem Mobilgerät suchen, indem Sie ein Schlüsselwort in das Suchfeld eingeben. Wenn Sie genauere Ergebnisse erhalten möchten, tippen Sie unterhalb des Suchfelds Filter an und wählen Sie dann die gewünschten Details aus. Deutsch 11Dockingstation verwenden

Optionen für den Startbildschirm Wenn Sie auf dem Startbildschirm die rechte Maustaste der angeschlossenen Maus drücken, können Sie die Optionen für den Startbildschirm nutzen.

Anordnen nach : Methode zum Anordnen der Anwendungen auf dem Startbildschirm auswählen.

Bereinigen : Anwendungen oder Ordner basierend auf der ausgewählten Methode zum Anordnen auf dem Startbildschirm platzieren.

Hintergründe für SamsungDeX : Einstellungen für den Hintergrund des Startbildschirms und des gesperrten Bildschirms im SamsungDeX-Modus ändern. Anwendungen starten Starten Sie im SamsungDeX-Modus Anwendungen, die auf dem Mobilgerät installiert sind. Wenn Sie die Anwendungen-Schaltfläche auswählen, wird die Liste der Anwendungen des Mobilgeräts angezeigt. Wählen Sie eine Anwendung aus und starten Sie sie. Sie können mehrere Anwendungen öffnen, gleichzeitig starten und wie bei einem Computer parallel verwenden. Einige Anwendungen sind im SamsungDeX-Modus unter Umständen nicht verfügbar. Exklusive Anwendungen starten Laden Sie exklusive Anwendungen für SamsungDeX herunter oder starten Sie sie. Wählen Sie die Anwendungen-Schaltfläche und anschließend

Apps für SamsungDeX aus. Deutsch 12Dockingstation verwenden

Einstellungen konfigurieren Konfigurieren Sie die Einstellungen für den SamsungDeX-Modus. Starten Sie auf dem verbundenen Fernseher oder Monitor die Anwendung Einstellungen und wählen Sie SamsungDeX aus.

Bildschirm-Timeout für SamsungDeX : Festlegen, nach welcher Zeitspanne die Hintergrundbeleuchtung des Displays im SamsungDeX-Modus ausgeschaltet wird.

Hintergründe für SamsungDeX : Einstellungen für den Hintergrund des Startbildschirms und des gesperrten Bildschirms im SamsungDeX-Modus ändern.

Zeigergeschwindigkeit : Zeigergeschwindigkeit der Maus anpassen.

Virtuelle Tastatur in SamsungDeX anz. : Eine virtuelle Tastatur auf dem verbundenen Bildschirm anzeigen, wenn Sie die Tastatur anschließen.

Über SamsungDeX : Informationen zur SamsungDeX-Software anzeigen und SamsungDeX- Software aktualisieren. Die Optionen für das Einstellen von SamsungDeX sind nur zu sehen, wenn SamsungDeX gestartet wird. Deutsch 13Dockingstation verwenden

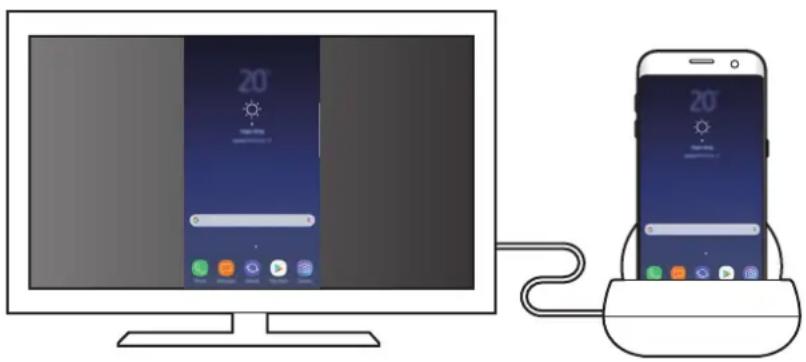

Bildschirmspiegelungsmodus verwenden Der Bildschirm des Mobilgeräts bleibt eingeschaltet und erscheint auf dem verbundenen Fernseher oder Monitor. Sehen Sie sich die Inhalte des Mobilgeräts auf dem größeren Bildschirm des verbundenen Fernsehers oder Monitors an. Sie können den Bildschirmspiegelungsmodus ohne verbundene Tastatur oder Maus nutzen. Navigieren Sie auf dem Bildschirm mit dem verbundenen Mobilgerät. Bildschirmmodus ändern Starten Sie zum Ändern des Bildschirmmodus auf dem verbundenen Fernseher, Monitor oder Mobilgerät die Anwendung Einstellungen und wählen Sie Verbindungen

Weitere Verbindungseinstellungen

HDMI-Modus und anschließend SamsungDeX oder Screen Mirroring aus. Der ausgewählte Bildschirmmodus wird auch verwendet, wenn Sie das nächste Mal eine Verbindung herstellen. Deutsch

Anhang Rat und Hilfe bei Problemen Bevor Sie sich an ein Samsung Servicezentrum wenden, versuchen Sie folgende Lösungen. Die Dockingstation oder verbundene Geräte reagieren nicht Falls das Multimedia-Doch oder verbundene Geräte nicht mehr reagieren oder stocken, schalten Sie das verbundene Mobilgerät aus und wieder ein.Falls die Dockingstation oder verbundene Geräte weiterhin nicht reagieren, trennen Sie die Geräte von der Dockingstation und verbinden Sie die Geräte dann wieder.Falls das Problem weiterhin besteht, wenden Sie sich an ein Servicezentrum von Samsung. Die Dockingstation funktioniert nicht der Beschreibung in der Anleitung entsprechend Die verfügbaren Funktionen können je nach angeschlossenem Gerät variieren. Das Seitenverhältnis stimmt nicht Passen Sie das Seitenverhältnis über das Menü des verbundenen Fernsehers oder Monitors an. Deutsch 15Copyright Copyright © 2017 Samsung Electronics Diese Anleitung ist durch internationale Urheberrechtsgesetze geschützt. Diese Anleitung darf weder als Ganzes noch in Teilen ohne vorherige schriftliche Genehmigung von Samsung Electronics reproduziert, vertrieben, übersetzt oder in anderer Form oder mit anderen Mitteln elektronischer oder mechanischer Art übertragen werden. Dazu zählt auch das Fotokopieren, Aufzeichnen oder Speichern in jeglicher Art von Informationsspeicher- und -abrufsystem. Marken

SAMSUNG und das SAMSUNG-Logo sind eingetragene Marken von Samsung Electronics.

Alle weiteren Marken und Copyrights sind Eigentum ihrer jeweiligen Besitzer. Deutsch
