BEDIENUNGSANLEITUNG Carum Ardo

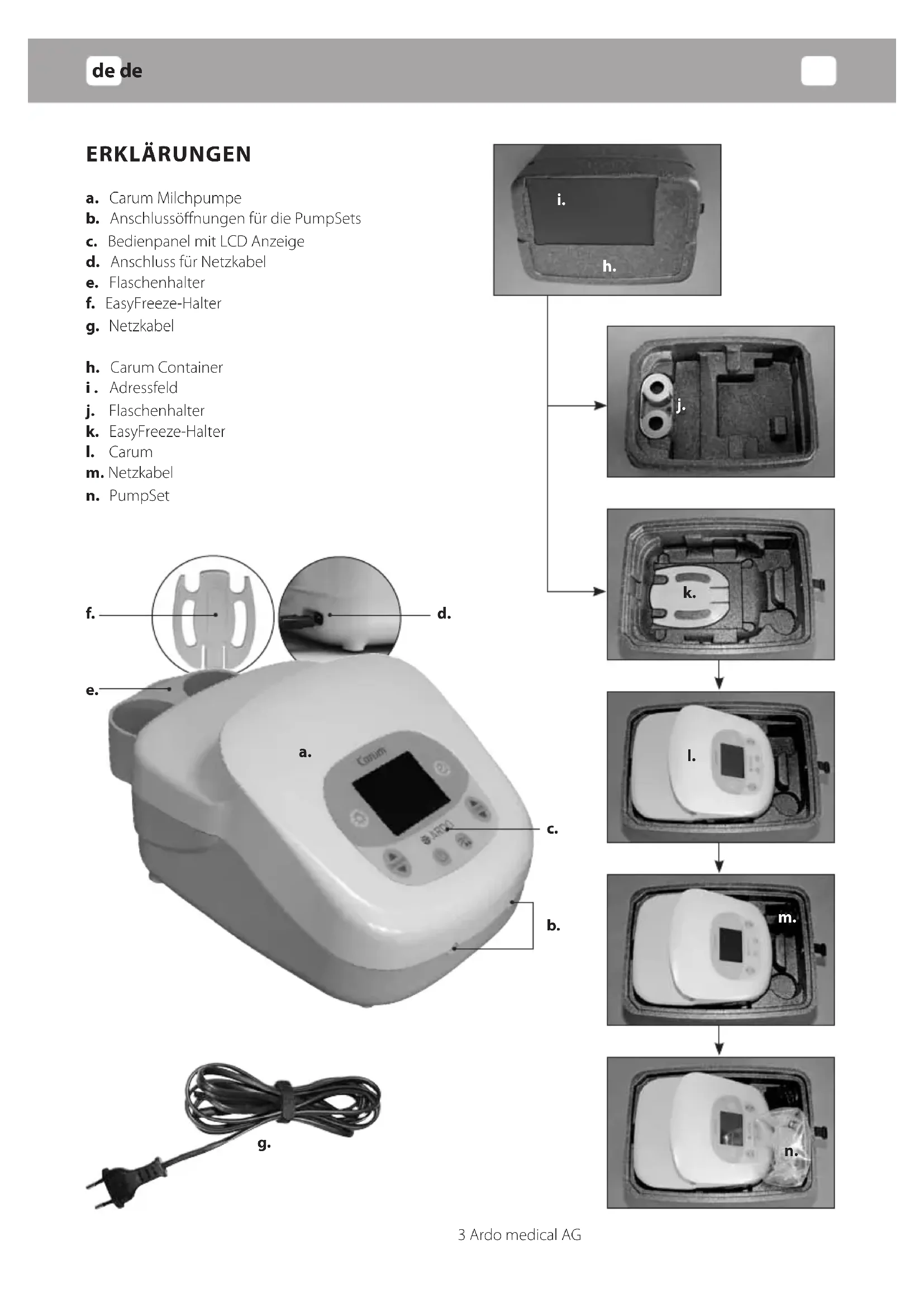

Gebrauchsanweisung Carum 3–15

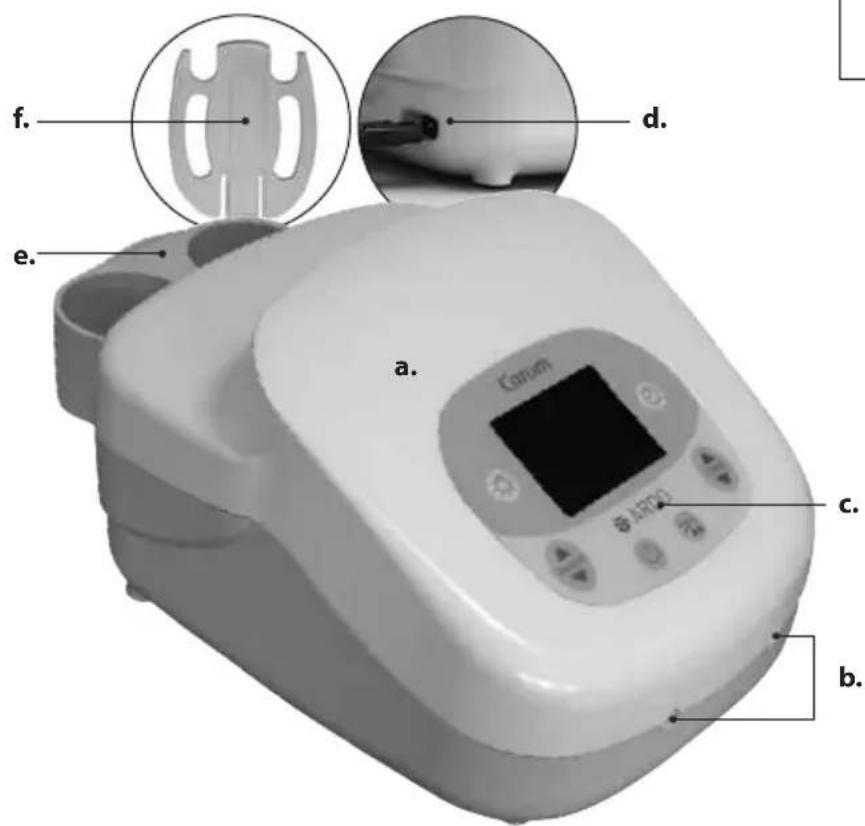

a. Carum Milchpumpe
b. Anschlussöffnungen für die PumpSets
c. Bedienpanel mit LCD Anzeige
d. Anschluss für Netzkabel
e. Flaschenhalter
f. EasyFreeze-Halter

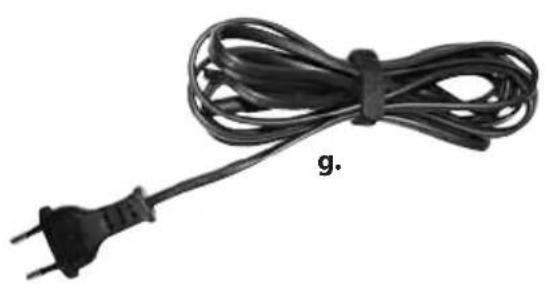

g. Netzkabel

h. Carum Container

i. Adressfeld

j. Flaschenhalter

Herzlichen Dank, dass Sie sich für die Carum Milchpumpe von ARDO entschieden haben.

In dieser Gebrauchsanweisung finden Sie wichtige und nützliche Hinweise, die den Umgang mit der Carum noch einfacher machen.

Beim Anwenden von elektrischen Geräten ist das Einhalten der folgenden grundsätzlichen Sicherheitsregeln sehr wichtig.

Bitte nehmen Sie sich Zeit und lesen Sie die Gebrauchsanweisung vor dem ersten Gebrauch aufmerksam durch. Beginnen Sie mit Kapitel 4 (Inbetriebnahme / Bedienung) bevor Sie die Carum an das Stromnetz, an die Autobatterie (Optionales Anschlusskabel) anschliessen oder den Akkubetrieb (Option) auswählen.

INHALTSVERZEICHNIS

1. WICHTIGE HINWEISE ZUR SICHERHEIT 5

2. PRODUKTBESCHREIBUNG6

2.1. Saugkurve 6

3. ANWENDUNGEN/INDIKATIONEN 6

3.1. Indikationen 6

3.2. Kontraindikationen 6

4. INBETRIEBNAHME / BEDIENUNG 7

4.1. Legende 7

4.2. Installation 8

4.2.1. Elektrischer Anschluss 8

4.2.2. Anschliessen des PumpSets 8

4.2.3. Montage des Flaschenhalters 8

4.2.4. Montage des EasyFreeze-Halters 8

4.3. Bedienung 9

4.3.1. Einschalten/Ausschalten 9

4.3.2. Vakuumregulierung und Anzeige 9

4.3.3. Zykluszahlregulierung und Anzeige 9

4.3.4. Wechsel Stimulation/Abpumpen 10

4.3.5. Abpumen ohne Stimulationspumpen 10

4.3.6. Zeitmessung/Stoppuhr 10

4.3.7. Hintergrundbeleuchtung 10

5. NÜTZLICHE TIPPS 11

5.1. Einstellen des Vakuums (Saugkraft) 11

5.2. Einstellen des Zyklus 11

5.3. Fördern des Milchspendereflexes 11

5.4. Effizientes Abpumpen 11

5.5. Milchmenge steigern 11

6. ZUBEHÖR/ERSATZTEILE 12

7. FEHLERANALYSE/FEHLERANZEIGE/ WARTUNGSANZEIGE 12

7.1. Weitere Fehler beim Pumpen 12

8. WARTUNG/PFLEGE/REINIGUNG 12

8.1. Sichtkontrollen durch den Benutzer vor dem Einschalten 13

8.2. Reinigung/Desinfektion 13

8.2.1. Checkliste Wartungsintervalle für Vermietung 13

8.2.2. Checkliste Wartungsintervalle für Krankenhausgebrauch 13

9. GARANTIE 13

10. TECHNISCHE INFORMATIONEN 14

10.1.Versionen 14

10.2. Technische Daten 14

10.3. Konformität 14

10.4. EMV Prüfzeichen 14

11. TRANSPORT/LAGERUNG/ENTSORGUNG 15

11.1. Transport und Lagerzeiten 15

11.2. Entsorgung nach Nutzungsdauer 15

12. ANLAGEN 185

12.1. EMV Prüfaufzeichnungen 185

1. WICHTIGE HINWEISE ZUR SICHERHEIT

Carum ist eine elektrisch betriebene, zuverlässige und sichere Muttermilchpumpe für den Krankenhaus- und Mietgebrauch. Carum ist nach den Sicherheitsnormen der EN 60601-1, EN 60601-1-2, EN ISO 10079-1, EN 60601-1-4, EN 60601-1-6 und EN 60601-1-11 sowie den Richtlinien des Europäischen Rates konstruiert und hergestellt. Für Ihre Sicherheit und um Beschädigungen zu vermeiden, sind folgende Sicherheitsregeln einzuhalten, die dazu dienen Risiken von Stromschlag, Verletzungen und Feuer zu vermeiden:

Sicherheitsregeln

• Trennen Sie Carum nach dem Gebrauch vom Stromnetz.
- Greifen Sie nicht nach elektrischen Geräten, die in Flüssigkeit gefallen sind, sondern trennen Sie sie zuerst vom Stromnetz.
- Eine Trennung vom Stromnetz ist nur gewährleistet, wenn der Netzstecker aus der Steckdose gezogen wird.
- Benutzen Sie Carum nicht im Freien, das Gerät ist für den häuslichen Gebrauch bestimmt.
- Verwenden Sie ausschliesslich die originalen Netzkabel oder Autobatteriekabel von ARDO.
• Das Gerät darf nicht geöffnet werden (Garantieverlust).
- Carum ist nicht wasserdicht. Deshalb die Pumpe nie in Flüssigkeiten tauchen und nicht an Orten benutzen oder aufbewahren, wo die Gefahr besteht, dass sie ins Wasser fallen kann. Nicht während des Badens und Duschens benutzen.
- Halten Sie Carum sowie Netzkabel und alle Zubehörteile von heissen Flächen fern.
- Benutzen Sie Carum nicht in einem Umfeld in dem Sauerstoff verabreicht oder Sprühmittel verwendet werden.
- Verwenden Sie ausschliesslich ein Original ARDO PumpSet und ARDO Teile. Siehe Kapitel 4 (Inbetriebnahme / Bedienung) und Kapitel 8 (Wartung / Pflege / Reinigung).
- Carum nur für den in Kapitel 3 (Anwendungen) aufgeführten Gebrauch einsetzen.

Option Akku und Autobatteriekabel

• Carum mit Option Akku nicht im Freien verwenden, das Gerät ist für den häuslichen Gebrauch bestimmt.
• Sinkt die Laufzeit bei vollgeladenem Akku unter einer Stunde ab, sollte dieser in zeitnaher Frist gewechselt werden, um einen sicheren Akkubetrieb zu gewährleisten. Siehe Kapitel 8 (Wartung / Pflege / Reinigung).
• Verwenden Sie Carum mit dem Autobatteriekabel nicht im Freien.
• Vergewissern Sie sich, dass die Autobatterie über Spannung von 12V verfügt.
• Dieses Gerät darf ohne Erlaubnis des Herstellers nicht geändert werden.
• Eine Änderung der Carum ist nicht erlaubt.
• Wird Carum geändert, müssen zur Sicherstellung des Weiteren sicheren Gebrauchs geeignete Untersuchungen und Prüfungen durchgeführt werden⚠️
• Bewahren Sie diese Gebrauchsanweisung auf, damit sie jederzeit zur Verfügung steht.

2. PRODUKTBESCHREIBUNG

Das Carum Pumpensystem besteht aus der Muttermilchpumpe und einem Abpumpset (Einfach- oder Doppelpumpset). Die Carum Muttermilchpumpe ist eine benutzerfreundliche und ruhige Doppelkolbenpumpe für den Krankenhausgebrauch und für die Vermietung.

Das Gerät ist mit einem robusten Kunststoffgehäuse (Qualität V0) und einer übersichtlichen Tastatur mit LCD-Anzeige ausgerüstet.

Die elektrische Ausstattung ist sowohl für den Netz- als auch für den Autobatteriebetrieb und Optional für den Akkubetrieb konzipiert und sparsam im Verbrauch.

Die innovative Steuerung ermöglicht jeder Mutter dank der individuellen Einstellmöglichkeiten von Saugstärke und Zyklenzahl sowie einer erprobten Saugkurve, ein angenehmes und rasches Abpumpen der Muttermilch.

2.1. Saugkurve

Die Charakteristik der Saugkurve ist über den ganzen Zyklus- und Vakuumbereich stabil und entspricht dem Saugverhalten eines Säuglings. So wird das Gewebe der Brust durch das Pumpen nicht zusätzlich belastet.

Stimulation Wechsel Stimulation-Abpumpen Abpumpen

3. ANWENDUNGEN / INDIKATIONEN

Das Carum Muttermilchpumpensystem dient zum Abpumpen, Auffangen und Aufbewahren von Muttermilch bei Stillproblemen, z.B. Milchstau, wunden Brustwarzen, Krankheit, Abwesenheit der Mutter und / oder des Kindes, z.B. bei Frühgeborenen. Carum kann sowohl zum Einfach- als auch zum Doppelpumpen verwendet werden. Das Gerät ist für den häuslichen Gebrauch bestimmt.

3.1. Indikationen

Carum • Zum Mildern eines Milchstaus

• Um die Stillfähigkeit aufzubauen, zu steigern und zu erhalten
• Zum Sicherstellen der Muttermilch bei Trennung von Säugling und Mutter Das Gerät eignet sich für das Einfach- sowie für das Doppelpumpen.

3.2. Kontraindikationen

Bei zweckbestimmter Anwendung keine bekannt.

4. INBETRIEBNAHME / BEDIENUNG

4.1. Legende

0123

IP21

Li-Ion

Lesen Sie die Gebrauchsanweisung

Wichtige Information

"ON/OFF" Schalter

Saugstärke / Vakuum (V) verändern

Zykluszahl (C) verändern

Wechsel Stimulationsmodus/Abpumpmodus

Hintergrundbeleuchtung verändern (hell/dunkel)

Zeitmessung (Ein/Stopp/Aus)

Gerät mit dem Anwendungsteil BF

Reinigung

Einfach Pumpset / Doppelpumpset (Anwendungsteil)

Achtung: Allgemeine Gefahrenstelle, Gebrauchsanleitung beachten

Zusammenbauen

Konformität gemäss Richtlinie MDD 93 / 42 EWG und MDD 2009

Hersteller

Das Gerät unterliegt den Anforderungen der WEEE-Richtlinie 2002 / 96 / EG

Netzkabel

Gerät der Schutzklasse II

IP 21 entspricht Tropfwasserschutz

Enthält eine Lithium Ionen Batterie

Abpumpmodus

Stimulationsmodus

Gerät ist recyclebar

4.2. Installation

4.2.1. Elektrischer Anschluss

• Netzbetrieb: Netzkabel (A) in Carum Stromanschluss (B) einstecken (Abb. 1) und ortsüblichen Netzstecker ans Stromnetz anschliessen.
• Akkubetrieb: Vor dem erstmaligen Akkubetrieb Carum 6 Stunden ans Stromnetzanschliessen.

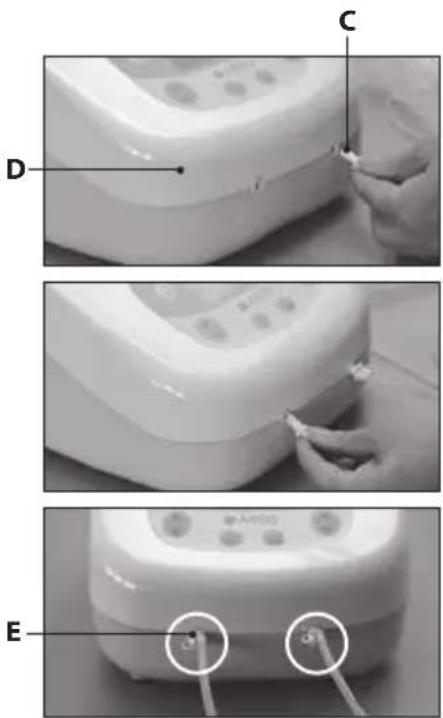

4.2.2. Anschliessen des PumpSets

Die Benutzung des Pumpsets ist in der separaten Gebrauchsanweisung «ARDO PumpSet» beschrieben. Die Pumpset sind ein Anwenderteil.

- Pumpen mit Einfachpumpset: Schliessen Sie den Schlauchadapter (C) an die Pumpe (D) an (Abb. 2).

- Pumpen mit Doppelpumpset: Schliessen Sie das zweite Pumpset an die Pumpe an (Abb. 3).

• Die zweite Öffnung (E) des Schlauchadapters bleibt sowohl beim Einfach- als auch Doppelpumpen verschlossen.

4.2.3. Montage des Flaschenhalters

Der Falschenhalter wird für das kurzfristige Aufbewahren der Pumpsets verwendet. Er soll vor unabsichtlichem Ausschütten von Muttermilch schützen. Der Flaschenhalter kann freistehend platziert oder an der Rückseite der Carum angebracht werden.

4.2.4. Montage des EasyFreeze-Halters

Der EasyFreeze-Halter wird für das kurzfristige Aufhängen der Pumpsets mit Gefrierbeutel verwendet. Er soll vor unabsichtlichem Ausschütten von Muttermilch schützen. Der EasyFreeze-Halter wird an der Hinterseite der Carum anstelle des Flaschenhalters eingesteckt.

B A

C D E

Vakuum und Zyklus können unabhängig voneinander eingestellt werden. Wählen Sie die Einstellung, die Ihnen am angenehmsten ist.

4.3.1. Einschalten / Ausschalten

Das Gerät wird mit dem Ein / Ausschalter "ON / OFF" Taste durch einmaliges Drücken eingeschaltet. Es erscheint eine Begrüssung.

Im Anschluss arbeitet Carum im Stimulationsmodus (oranges Display), auf einer mittleren Vakuum- und Zyklusstufe. Durch nochmaliges Drücken der "ON / OFF" Taste schaltet das Gerät aus.

Die Ein- und Ausschaltfunktion für Akkubetrieb, Netzstromversorgung und 12V DC Anschluss funktioniert gleich.

Anzeige Betrieb:

Die Betriebsanzeige wird durch das beleuchtete LCD angezeigt. Durch das Ausschalten erlischt das LCD.

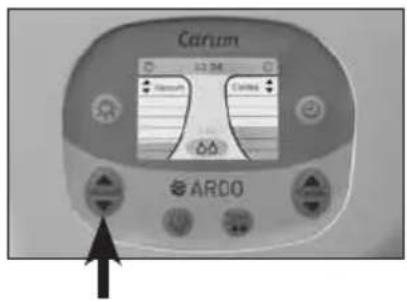

4.3.2. Vakuumregulierung und Anzeige

Das Vakuum (Saugstärke) kann im Stimulations- und Abpumpmodus durch mehrmaliges Drücken oder Halten der Vakuumtaste (linke Seite der Bedienungstastatur) schrittweise individuell reguliert werden. Durch das Betätigen der oberen Pfeiltaste wird das Vakuum erhöht, durch das Drücken der unteren reduziert. Die Stärke ist auf dem linken Balkendiagramm im Display ersichtlich.

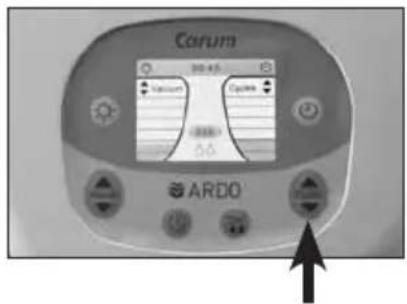

4.3.3. Zykluszahlregulierung und Anzeige

Der Zyklus (Frequenz) kann im Stimulations- und Abpumpmodus durch mehrmaliges Drücken oder Halten der Zyklustaste (rechte Seite der Bedienungstastatur) schrittweise individuell reguliert werden.

Durch das Betätigen der oberen Pfeiltaste wird der Zyklus erhöht, durch das Drücken der unteren reduziert. Die Höhe ist auf dem rechten Balkendiagramm im Display ersichtlich.

Carum Welcome ARDO ARDO

Carum 12:34 Microsoft Carum ARCO

Carum Calcium Cycline ARDO

4.3.4. Wechsel Stimulation / Abpumpen

Der Wechsel zwischen Stimulationsmodus (oranges

Display) / Abpumpmodus (grünes Display) erfolgt über die Modus Taste rechts neben der „ON/OFF“ Taste.

Der Wechsel kann jederzeit durch Drücken der Modus Taste erfolgen.

Wird die Modustaste nicht betätigt und befindet sich die Carum im Stimulationsmodus, wechselt die Pumpe nach 2 Minuten automatisch in den Abpumpmodus. Durch Drücken der Modustaste kann die Stimulation wieder aufgenommen werden.

Beim Wechsel des Modus verändert sich die Hintergrundfarbe das LCD Displays. Zudem wird das jeweilige Tropfensymbol im LCD für den Stimulationsmodus oder Abpumpmodus hervorgehoben.

Die Hintergrundfarbe für die Stimulation ist orange.

Die Hintergrundfarbe für das Abpumpen ist grün.

In jedem einzelnen Modus kann das Vakuum sowie die Zyklenzahl individuell eingestellt werden.

Beim Wechsel vom Stimulationsmodus in den Abpumpmodus wird die Zyklenzahl automatisch auf 45 Zyklen reduziert und das Vakuum um 30mbar erhöht. Beim Wechsel vom Abpumpen in die Stimulation wird die Zyklenzahl auf 90 und das Vakuum auf 60 mbar eingestellt. Die gleichen Werte gelten auch, wenn die Pumpe eingeschaltet wird.

4.3.5. Abpumen ohne Stimulationspumpen («Sensitive Programme»)

Wird nach dem Einschalten der Carum innerhalb 2 Sekunden die Modustaste betätigt, wird der Stimulationsmodus übersprungen. Der Abpumpmodus beginnt mit einem besonders sanften, schonenden, niedrigen Vakuum von 30 mbar und einer Zyklenzahl von 30.

4.3.6. Zeitmessung / Stoppuhr

Die Zeitmessung startet automatisch beim Einschalten der Carum.

Durch einmaliges Drücken der Taste wird die Zeitmessung gestoppt. Die gestoppte Zeit wird bis auf Widerruf oder bis die Pumpe ausgeschaltet wird, angezeigt. Bei der zweiten Betätigung der Zeittaste wir die Uhr auf 00:00 zurückgesetzt.

Durch nochmaliges Drücken der Stoppuhrtaste beginnt die Uhr wieder zu laufen. Der Timer kann jederzeit im Stimulations und Abpumpmodus ein- und ausgeschaltet werden.

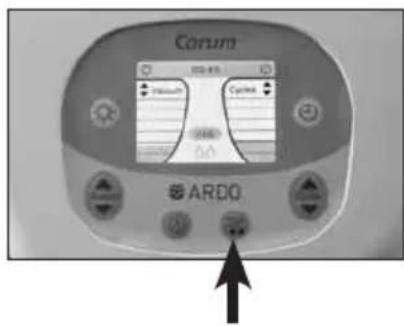

4.3.7. Hintergrundbeleuchtung

Damit das Abpumpen in dunklen Räumen angenehmer ist, kann die Helligkeit des LCD-Displays durch einmaliges Drücken der Lampentaste reduziert werden.

Dieses Dimm-Licht kann jederzeit ein- und ausgeschaltet werden.

Corum 20-45 Ceiling ARDO

Carum Welcome ARDO ARDO

Carumi ARDO

COMU ARDO

5. NÜTZLICHE TIPPS

5.1. Einstellen des Vakuums (Saugkraft)

Abpumpen darf nie schmerzhaft sein.

• Stellen Sie das Vakuum nur so hoch ein, wie es Ihrem Wohlbefinden entspricht.
• Achten Sie darauf, dass die Brustwarze in der Brustglocke zentriert ist.
• Kontrollieren Sie, ob die Grösse der Brustglocke zu Ihren Brustwarzen passt (siehe Gebrauchsanweisung PumpSet).
• Fliesst die Milch nicht, kann eine Brustmassage während des Abpumpens hilfreich sein.

Regulieren Sie das Vakuum durch Druckimpulse auf die Pfeiltasten.

• Erhöhen Sie das Vakuum, bis ein leichtes Unbehagen spürbar ist, dann reduzieren Sie das Vakuum, bis das Abpumpen für Sie wieder angenehm ist.
• Bei wunden Brustwarzen oder schmerzhafter Brust verwenden Sie den Abpumpmodus ohne vorherige Stimulation, die Carum beginnt dann mit einem besonders sanften, niedrigen Vakuum abzupumpen.
• Es empfiehlt sich bei jedem Gebrauch die Saugstärke im Stimulations- und im Abpumpmodus jeweils immer wieder dem Wohlempfinden entsprechend einzustellen, da das erzeugbare Vakuum abhängig vom herrschenden Atmosphärendruck ist.

5.2. Einstellen des Zyklus

• Babys saugen zu Beginn einer Stillmahlzeit mit raschen Saugbewegungen und geringem Vakuum und lösen dadurch das Fliessen der Muttermilch aus. Deshalb beginnt Carurm automatisch mit dem Stimulationsmodus, d.h. mit einem höheren Zyklus und einem tieferen Vakuum, was dem natürlichen Verhalten des Babys entspricht.
• Wählen Sie im Stimulationsmodus Zyklus und Vakuum so, wie es Ihrem Wohlbefinden entspricht.
• Beginnt die Milch zu fliessen, wechselt das Baby sein Saugverhalten. Es saugt weniger schnell aber mit einer höheren Saugstärke. Wechseln Sie deshalb in den Abpumpmodus und erhöhen Sie das Vakuum sowie die Zyklen durch Druckimpuls auf die Pfeiltasten so, wie Sie es als angenehm empfinden.
• Wenn der Milchfluss zum Erliegen kommt, kann wieder in den Stimulationsmodus gewechselt werden, damit erneut ein Milchfluss ausgelöst wird.

5.3. Fördern des Milchspendereflexes

Der Milchspendereflex kann beim Abpumpen später auftreten als beim Stillen. Folgende Massnahmen können hilfreich sein:

• Trinken von warmer Flüssigkeit
• Entspannen und an Ihr Baby denken
  • Das Foto Ihres Babys betrachten
• Feuchtwarme Wickel vor dem Abpumpen auf die Brust legen (z.B. ARDO Temperature Pack)
• Vor dem Aufsetzen den Trichter der Brustglocke mit den Händen wärmen

5.4. Effizientes Abpumpen

- Durch das Massieren der Brust während des Abpumpens kann mehr Milch gewonnen werden und die Milch fliesst besser.

5.5. Milchmenge steigern

• Verwenden Sie ein Doppelpumpset.
• Pumpen Sie während den ersten 10 Minuten oder bis die Milch nicht mehr fliesst beide Brüste gleichzeitig ab (Doppelpumpen). Wechseln Sie dann zum Einfachpumpen. Pumpen Sie je 5 Minuten pro Brust ab und massieren Sie dabei Ihre Brust sanft.

6. ZUBEHÖR / ERSATZTEILE

Netzkabel Euro Art. Nr. 63.00.130
Netzkabel UK Art. Nr. 63.00.131
Netzkabel UL Art. Nr. 63.00.132
Option Rollgestell Art. Nr. 63.00.129
Option Autobatterieadapter 12VDC Art. Nr. 63.00.133
Flaschenhalter Art. Nr. 63.00.127
EasyFreeze Halter Art. Nr. 63.00.128
Diverse PumpSet www.ardomedical.com

7. FEHLERANALYSE / FEHLERANZEIGE / WARTUNGSANZEIGE

Erkennbare Fehler oder Wartungsintervalle werden jeweils im LCD symbolisch mit einem Warndreieck dargestellt.

7.1. Weitere Fehler beim Pumpen

- Kein oder schwaches Vakuum:

PumpSet von Pumpe trennen. Die Anschlussöffnung der Pumpe mit dem Finger auf die Saugwirkung überprüfen. Ist eine Saugwirkung spürbar, ist die Pumpe in Ordnung. Das Pumpset gemäss separater Gebrauchsanweisung prüfen (ausschliesslich ARDO Original PumpSet verwenden).

- Pumpe läuft nicht / keine Anzeige auf Display:

Stromversorgung kontrollieren. Läuft die Carum trotzdem nicht, ist die Pumpe defekt.

Falls sich durch die Gerätkontrolle ein Pumpendefekt bestätigt, bringen oder senden Sie das Gerät zurück an die Verkaufsstelle, um dieses durch geschultes Servicepersonal oder den Pumpenhersteller reparieren zu lassen.

8. WARTUNG / PFLEGE / REINIGUNG

Der im PumpSet integrierte Vakuumtopf gewährleistet, dass beim Abpumpen weder Muttermilch noch Krankheitserreger in die Carum Milchpumpe gelangen können. Er bildet eine 100%-ige Sperre. Das Carum Pumpensystem ist wartungsfrei, die Pflege beschränkt sich auf die Kontrolle und das Reinigen von Gerät und Zubehörset.

Die Muttermilchpumpe Carum ist durch geschultes Servicepersonal oder den Pumpen Hersteller reparierbar. Somit können nur Flaschenhalter, EasyFreeze-Halter, Netzkabel und Autobatteriekabel als Ersatzteile bestellt werden. Siehe Kapitel: Zubehör / Ersatzteile.

8.1. Sichtkontrollen durch den Benutzer vor dem Einschalten

• Ist das Pumpengehäuse unbeschädigt?
• Ist das Netzkabel unbeschädigt?
• Ist das Zubehör sauber, vollständig und intakt?
• Ist das Zubehör richtig angeschlossen?

Bei Nichteinhalten der Kontrollen sowie der Reinigungsvorschriften besteht die Gefahr einer Infektion, eines Stromschlags oder eines Nichtfunktionierens der Carum.

8.2. Reinigung / Desinfektion

- Carum Milchpumpe: Carum muss vor dem Reinigen vom Netzanschluss getrennt werden.

Carum ist nicht Wasserdicht. Sie erfüllt den Standard IP21.

Reinigung zu Hause: Das Gerät bei Bedarf mit einem feuchten Tuch abwischen, handelsübliche Spülmittel können verwendet werden.

Reinigung im Krankenhaus: Wischdesinfektion mit einem nichtphenolhaltigen Desinfektionsmittel nach der Benutzung.

Reinigen im Geschirrspüler / Waschbecken, Pumpenspülung und Aggregatsreinigung ist untersagt.

Das Gerät wird dabei beschädigt, was eine Entsorgung des Gerätes erfordert. Siehe Kapitel 11 (Transport/Lagerung/Entsorgung).

- Zubehörset: Siehe separate Gebrauchsanweisung

8.2.1. Checkliste Wartungsintervalle für Vermietung

• Visuelle Kontrolle der Pumpe auf Sauberkeit Nach jeder Vermietung
• Visuelle Kontrolle der Pumpe auf Vollständigkeit Nach jeder Vermietung
• Visuelle Kontrolle der Pumpe auf Beschädigungen Nach jeder Vermietung
• Einfache Funktionskontrolle der Pumpe (Läuft die Pumpe ist der Akku geladen) Nach jeder Vermietung
• Vakuumkontrolle durch geschultes Servicepersonal Mindestens alle 2 Jahre

8.2.2. Checkliste Wartungsintervalle für Krankenhausgebrauch

• Visuelle Kontrolle der Pumpe auf Sauberkeit Vor jeder Benützung
• Visuelle Kontrolle der Pumpe auf Beschädigungen	Nach jeder Benützung
• Vakuumkontrolle durch geschultes Servicepersonal	Mindestens alle 2 Jahre

9. GARANTIE

Die Garantiezeit beträgt 3 Jahre ab Verkaufsdatum (Rechnungsbeleg mit Datum gilt als Garantieschein).

Allgemeine Bedingungen

Ardo medical AG garantiert Material- und Fabrikationsfehlerfreiheit auf die von ihr hergestellten Produkte. Die Garantiezeit gilt ab Rechnungsdatum. Fehlerhaftes Material wird während der Garantiezeit kostenlos ersetzt, sofern keine unsachgemässe Behandlung vorliegt. Zur Sicherstellung des Garantieanspruchs und eines einwandfreien Funktionierens des Gerätes, sind die Hinweise in der Gebrauchsanweisung zu befolgen und ausschliesslich Zubehör von Ardo medical AG zu verwenden.

Anspruch auf Garantieleistung entfällt, wenn Eingriffe im oder am Gerät vorgenommen wurden.

10. TECHNISCHE INFORMATIONEN

10.1.Versionen

Carum mit Euro Netzkabel Art.Nr. 63.00.71 Carum battery mit Euro Netzkabel Art.Nr. 63.00.75

Carum mit UK Netzkabel Art.Nr. 63.00.72 Carum battery mit UK Netzkabel Art.Nr. 63.00.76

Carum mit UL Netzkabel Art.Nr. 63.00.73 Carum battery mit UL Netzkabel Art.Nr. 63.00.77

10.2. Technische Daten

Abmessungen Pumpe	LxBxH = 302 x 240 x 180 mm
Gewicht Pumpe 3 kg mit	Akku 3.7 kg
Netzspannung Input	100 – 230 VAC +/-10%
DC Input	12 VDC
Betriebstemperaturen	+5 – +40 °C
Schutzgrad	BF
SchutzklasseDoppelschutz isoliert	Klasse II

Abmessung Netzkabel Länge 3 m
Frequenz	50 – 60Hz
Lebensdauer(ohne Verschleissteile)	10 Jahre
Relative Luftfeuchtigkeit	10 – 93%
Luftdruck	700 – 1060 hPa
Klassifizierung nachMDD93/42	Klasse 2a

Zyklus und Vakuumwerte

Vakuumbereich im Stimulationsmodus	30–150 mbar22–98 mmHg3–13 kPa
Vakuumbereich im Abpumpmodus	30–330 mbar22–250 mmHg3–33 kPa
Toleranzwerte Vakuum	+/- 5%

Zyklusbereich im Stimulationsmodus	72 – 120/Min.
Zyklusbereich im Abpumpmodus	30 – 60/Min.
Toleranz Zyklus	+/- 3 Zyklen

Das erzeugbare Vakuum ist abhängig vom herrschenden Atmosphärendruck. Je grösser der Atmosphärendruck ist desto grösser ist das erzeugbare Vakuum und umgekehrt. Die in der Betriebsanleitung angegeben Vakuumwerte inkl. Toleranzen beziehen sich auf einen Atmosphärendruck von 880 hPa.

10.3. Konformität

Gemäss Richtlinie MDD 93 / 42 CEE vom 14.7.1993 über Medizinprodukte und 2010. 2007 / 47 / CE, 2006 / 42 / CE, EN 60601-1, EN60601-1-2, EN ISO 10079-1, EN 60601-1-4, EN 60601-1-6, EN 60601-1-11

CE0123

10.4. EMV Prüfzeichen

Siehe Kapitel Anlagen 12.1.

11. TRANSPORT / LAGERUNG / ENTSORGUNG

Für den Transport und die Lagerung von Carum verwenden Sie bitte die Original Verpackung. Eine separate Lagerung, geschützt vor UV, Wärme und Staub wird empfohlen.

11.1. Transport und Lagerzeiten

Carum und Carum mit Option Akku

Temperatur -20 – +70°C
Relative Luftfeuchtigkeit 10 – 93%
Luftdruck 700 – 1060 hPa

11.2. Entsorgung nach Nutzungsdauer

Zum Entsorgen kann Carum dem Hersteller zurückgegeben werden oder getrennt nach Werkstoffen (Metalle, Kunststoffe) umweltschonend durch eine Recyclingfirma für Elektronik entsorgt werden. Spezielle oder erhöhte Risiken bestehen keine.

Hersteller:

medical AG

Gewerbestrasse 19

6314 Unterägeri

Switzerland

Homepage: www.ardomedical.com

Email: [e-mail]

EXPLANATION

a. Carum Breastpump
b. Connection opening for PumpSet
c. Control panel with LCD
d. Connection for mains cable
e. Bottle holder
f. EasyFreeze holder
g. Mains cable

h. Carum Container

i. Address field

j. Bottle holder

k. EasyFreeze holder

1. Carum

m. Mains cable

n. PumpSet

a. c. d. e. f. b. a.

10. TECHNISCHE INFORMATIES 66

10.1. Versies 66

10.2. Technische gegevens 66

10. TECHNISCHE INFORMATIES

10.1. Versies

10.2. Technische gegevens

3.2. Kontraindikationer 110

4. IDRIFTSÄTTELSE/BETJENING 111

4.1. Legende 111

4.2. Installation 112

4.2.1. Elektrisk tilslutning 112

6. TILBEH∅R/RESERVEDELER 116

7. FEJLANALYSE/FEJL DISPLAY/

VEDLIGEHOLDELSE DISPLAY 116

4.3.5. Udpumning uden stimulations-pumpen („Sensitive Programme“)

6. TILBEH∅R / RESERVEDELER

Strømkabel Euro Vare nr. 63.00.130
Strømkabel UK Vare nr. 63.00.131
Strømkabel UL Vare nr. 63.00.132
Option vogn Vare nr. 63.00.129
Option autobatteri adapter 12VDC Vare nr. 63.00.133
Flaskeholdere Vare nr. 63.00.127
EasyFreeze holdere Vare nr. 63.00.128
Diverse Pumpsets www.ardomedical.com

7. FEJLANALYSE / FEJL DISPLAY / VEDLIGEHOLDELSE DISPLAY

5.4. Effektiv pumping

6. TILBEH∅R / RESERVEDELER 142

7. FEILANALYSE / FEILINDIKASJON / VEDLIKEHOLDSINDIKASJON 142

5.4. Effektiv pumping

6. TILBEH∅R / RESERVEDELER

Strømledning Euro Art. nr. 63.00.130
Strømledning UK Art. nr. 63.00.131
Strømledning UL Art. nr. 63.00.132
Rullestativ (ekstrautstyr) Art. nr. 63.00.129
Batteriadapter 12 V likestrøm (ekstrautstyr) Art. nr. 63.00.133
Flaskeholder Art. nr. 63.00.127
EasyFreeze-holder Art. nr. 63.00.128
Diverse Pumpsets www.ardomedical.com

7. FEILANALYSE / FEILINDIKASJON / VEDLIKEHOLDSINDIKASJON

Registrerbare feil eller vedlikeholdsintervaller blir indikert i LCD-displayet med en varseltrekant.

1. TÄRKEITÄTURVALLISUUSOHJEITA 148

2. TUOTTEEN KUVAUS 149

1. TÄRKEITÄ TURVALLISUUSOHJEITA

EMV Prüfaufzeichnungen / Test Report

EMV Prüfaufzeichnungen / Test Report
