BEDIENUNGSANLEITUNG HEL085TX Ardo

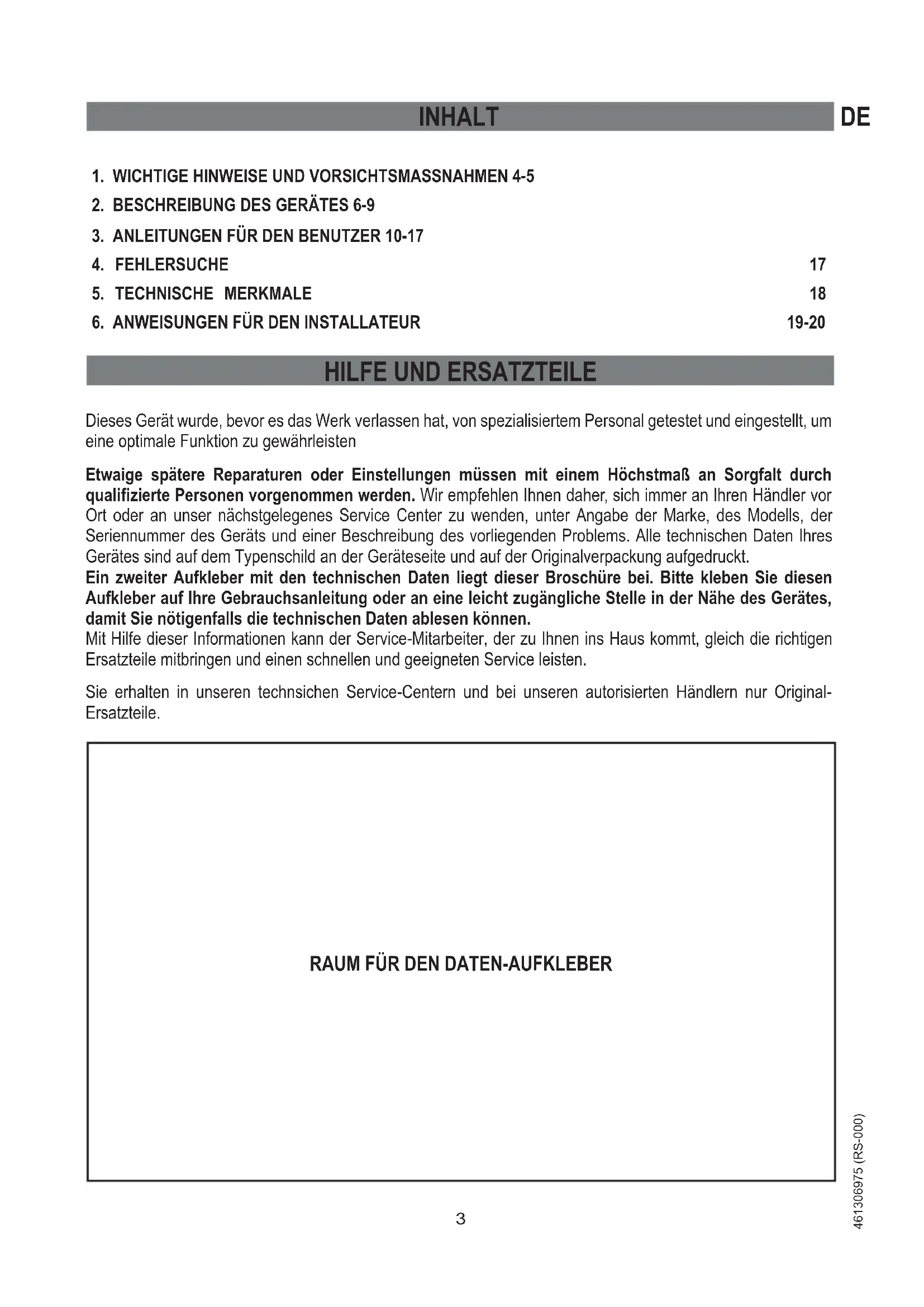

1. WICHTIGE HINWEISE UND VORSICHTSMASSNAHMANEN 4-5
2. BESCHREIBUNG DES GERÄTES 6-9
3. ANLEITUNGEN FÜR DEN BENUTZER 10-17
4. FEHLERSUCHE 17
5. TECHNISCHE MERKMALE 18
6. ANWEISUNGEN FÜR DEN INSTALLATEUR 19-20

HILFE UND ERSATZTEILE

Dieses Gerät wurde, bevor es das Werk verlassen hat, von spezialisiertem Personal getestet und eingestellt, um eine optimale Funktion zu gewährleisten

Etwaige spätere Reparaturen oder Einstellungen müssen mit einem Höchstmaß an Sorgfalt durch qualifizierte Personen vorgenommen werden. Wir empfehlen Ihnen davon, sich immer an ihren Handlender vor Ort oder an unser nachstgelegenes Service Center zu wenden, unter Angabe der Marke, des Modells, der Seriennummer des Geräts und einer Beschreibung des vorliegenden Problems. Alle technischen Daten Ihres Gerätes sind auf dem Typenschild an der Geräteseite und auf der Originalverpackung aufgedruckt.

Ein zweiter Aufkleber mit den technischen Daten liegt dieser Broschüre bei.itte kleben Sie diesen Aufkleber auf ihre Gebrauchsanleitung oder an eine leicht zugangliche Stelle in der Nae des Gerates, damit Sie nötigenfalls die technischen Daten ablesen konnen.

Mit Hilfe dieser Informationen kann der Service-Mitarbeiter, der zu Ohnen ins Haus kommt, gleich die richtigen Ersatzteile mitbringen und einenchnellen und geeigneten Service leisten.

Sie erhalten in unseren technischen Service-Centern und bei unseren autorisierten Handlern nur Original-Ersatzteile.

RAUM FÜR DEN DATEN-AUFKLEBER

Dieses Gerät entspricht den europäischen Sicherheitsstandards EN 60 335-1 und EN 60 335-2-6 (elektrische Geräte) und deren jeweiligen Ergänzungen.

Das Gerät erfüllt ferner die Anforderungen der nachfolgend aufgeführten EU-Richtlinien:

2006/95 EC (elektrische Sicherheit) (Niederspannung)
89/336 + 92/31 + 93/68 EC (elektromagnetische Verträglichkeit) (EMC)

und tragt sowohl auf dem Typenschild als auch auf der Verpackung das CE-Zeichen.

Sämtliches Backofenzubehör, das mit Lebensmitteln in Berührung kommt, ist aus Materialien hergestellt, die den Bestimmungen der EU-Richtlinie 98/109 vom 21.12.88 entsprechen.

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EC.

Das auf dem Gerät angebrachte durchgestrichene Mülltonnensymbol weist daraufhin, dass das Gerät am Ende seiner Lebensdauer getrennt vom normalen Hausmüll entsorgt werden muss. Es muss dazu bei einer eigens für elektrische und elektronische Geräte eingerichteten Abfall-Recycling-Stelle oder beim Kauf eines entsprechenden Neugeräts beim Einzelhändler abgegeben werden.

Der Benutzer ist verpflicht, das Gerät nach Ende seiner Lebensdauer an einer geeigneten Sammelstelle abzugehen. Bei Verstoßen gegen diese Bestimmung konnen ggf. nach den Abfallentsorgungsgesetz en Geldstrafen verhängt werden. Die getrennte Sammlung von Abfallprodukten zwecks Recycling, Behandlung und umweltfreundlicher Entsorgung tragdt dazu bei, mögliche Schäden fur Umwelt und Gesundheit zu reduzieren, und ermöglicht ein Recycling der Materialien, aus denen das Gerät gefertigt wurde. Nähere Informationen über Abfallsammelstellen in ihrer Höhe erhalten Sie bei der für die Mullentsorgung zuständigen Stelle ihrer Gemeinde oder bei dem Handler, bei dem Sie das Produkt gekauft haben. Hersteller und Importe müssen ihrer Verpflichtchtung zu Recycling, Behandlung und umweltfreundlicher Entsorgung nachkommen, indem sie sich direkt oder indirectan dem Sammelsystem beteiligten.

Wir danken Ihnen für den Kauf eines unserer Geräte. Dieses moderne, funktionale und practische neue Modell wurde aus Materialien von hochster Qualität gefertigt und wir sind überzeugt, dass es alle ihre Erwartungen erfüllen wird. Die Benutzung these Geräts ist sehr einfach. Dennoch empfehlen wir Ihnendringend, diese Gebrauchsanleitung sorgfältig zulesen. Sie enthalt Informationen für den sicheren Anschluss und Gebrauch und die sichere Wartung.itte bewahren Sie diese Gebrauchsanleitung an einem sichern Platz auf, damit Sie sie ggf. später zu Rate ziehen konnen. Der Hersteller behalt sich das Recht vor, an seinen Produkten alle Veränderungen vorzunehmen, die er fur erforderlich oder zweckmäßig oder im Interesse der Verbraucher liegend erachtet. Dadurch werden die wesentlichen Funktion- und Sicherheitsmerkmale nicht beeinträchtigt. Der Hersteller haftet nicht für Ungenaugkeiten aufgrund von Druck- oder Übertragungsfehlern in dieser Gebrauchsanleitung.

Bitte beachten: Die Abbildungen in dieser Gebrauchsanleitung dienen lediglich der Orientierung.

Anschluss und Wartung des Gerats wie in Abschnitt "6. ANWEISUNGEN FÜR DEN INSTALLATEUR" beschrieben)durfen nur von qualifi zierten Personen vorgenommen werden.
Das Gerät darf nur für seinen ursprünglichen Zweck verwendet werden, d.h. für Back- und Kochanwendungen im Haushalt. Alle anderen Verwendungen sind unsachgemäß und damit gefährlich. Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die durch fehlerhaften Anschluss, fehlerhafte Wartung oder fehlerhafte Verwendung des Gerats entstehen.
-itte prufen Sie nach Enternung der außeren Verpackung und der Verpackungen der Innenteile, ob das Gerat intakt ist. Wenn Sie Zweifel haben, benutzen Sie das Gerat nicht undziehen Sie eine qualifi zierte Person zu Rate.
- Lassen Sie Verpackungsmaterialien (Kartons; Plastikbeutel, Styropor, Nagel etc.) nicht in Reichweite von Kindern liegen, da sie potenzielle Gefahrenquellen darstellen. Alle Verpackungsmaterialien sind umweltfreundlich und recyclingfähig.
Die elektrische Sicherheit theses Gerats ist nur gewährleistet, wenn es korrekt an ein geeignetes Erdungssystem angeschlossen wird, wie in den elektrischen Sicherheitsstandards vorgeschrieben. Der Hersteller leht jegliche Haftung ab, wenn diese Anweisungen nicht befolgt werden. Falls Sie Zweifel haben, setzen Sie Ihr Stromsystem von einem geprüften Elektriker prufen.

• Bevor Sie das Gerät anschlieben, stellen Sieitte sicher, dass die Daten des Typenschlds den Daten der Stromzuführungsleitung entsprechen (siehe Abschnitt "5. TECHNISCHE MERKMALE").
  In der folgenden Liste sind eine grundsätzliche Regel aufgeführht, die beim Gebrauch aller elektrischen Geräte zu beachten sind:
  Fassen Sie nie ein Elektrogerät an, wenn ihre Hände oder Fuß nass oder feucht sind.
  Benutzen Sie niemals Elektrogeräte, wenn Sie barfuß sind.
  Ziehen Sie nicht am Stromkabel, um den Stecker aus der Steckdose zuziehen.
  Setzen Sie das Gerät nie Witterungseinfl ussen im Freien aus.
  Lassen Sie Kinder und unerfahrene Personen das Gerät nicht unbeaufsichtigt benutzen.
• Vergewissem Sie sich vor dem ersten Backen, dass der Backofen leer und die Tur geschlossen ist, und heizen Sie den Backofen 2 Stunden lang auf Höchsttemperatur, um sicherzustellen, dass Gerüche, die von den Verpackungsmaterialien herrhurrende Gerüche eliminiert werden. Achten Sie daraufuf, dass die Küche während these Vorgangs ausreichend beluftet ist.
• Wahlend des Backens und einige Zeit danach kann das Glas der Backofentür und die zugänglichen Teile sehr heiß sein. Halten Sie daher Kinder fern.
• Halten Sie das Gerät sauber. Lebensmittelablagerungen können ein Brandrisiko darstellen.
• Benutzen Sie den Backofen nicht als Vorratsschrank oder zum Aufbewahren von Töpfen und Pfaffen, wenn Sieihn nicht zum Backen benutzen. Dies kann zu Schäden und Unfallen führen, wenn der Backofen versehentlich eingeschaltet wird.
• Wenn Sie eine Steckdose in der Höhe des Geräts benutzen, achten Sie darauf, dass die Kabel nicht den Backofen berühren undweit genug entfernt von allen bereits Teilen sind.
• Wenn Sie das Gerät nicht mehr benutzen, achten Sie darauf, dass alle Schalter auf „Aus“ oder in geschlossener Position stehen.
• Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen oder warten.
• Schalten Sie das Gerät im Falle eines Ausfalls oder Defekts aus undziehen Sie den Netzstecker. Versuchen Sie nicht, selbst Reparaturen vorzunehmen. Alle Reparaturen und Feineinstellungen müssen mitäußerster Sorgfalt und im Beisein einer qualifi zierte Person vorgenommen werden. Wir empfehlen l'Hnen deshalb, sich an ihr nachstgelogenes Service-Center zu wenden und den Mitarbeitern die Probleme mit ihrem Gerät im Detail zu schildern.

HX060X

HX063X - HX080X

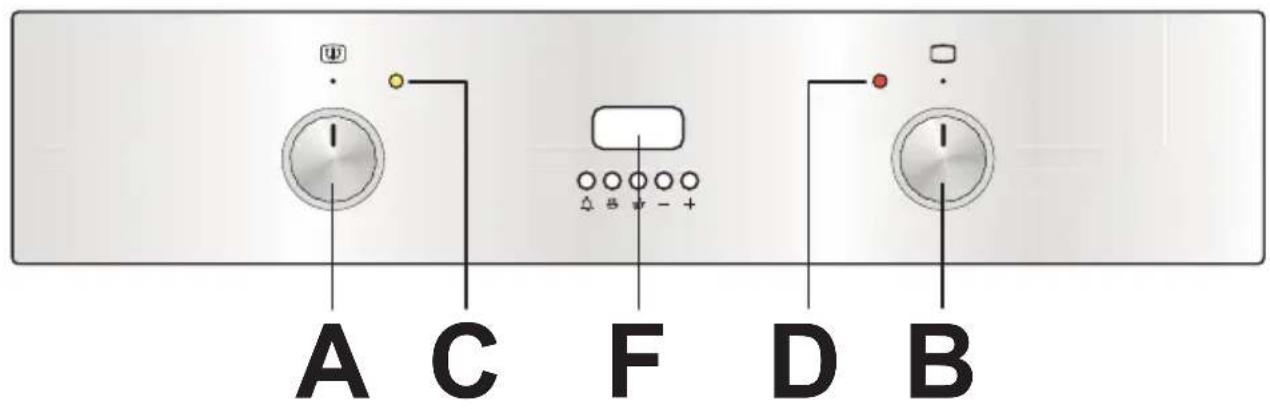

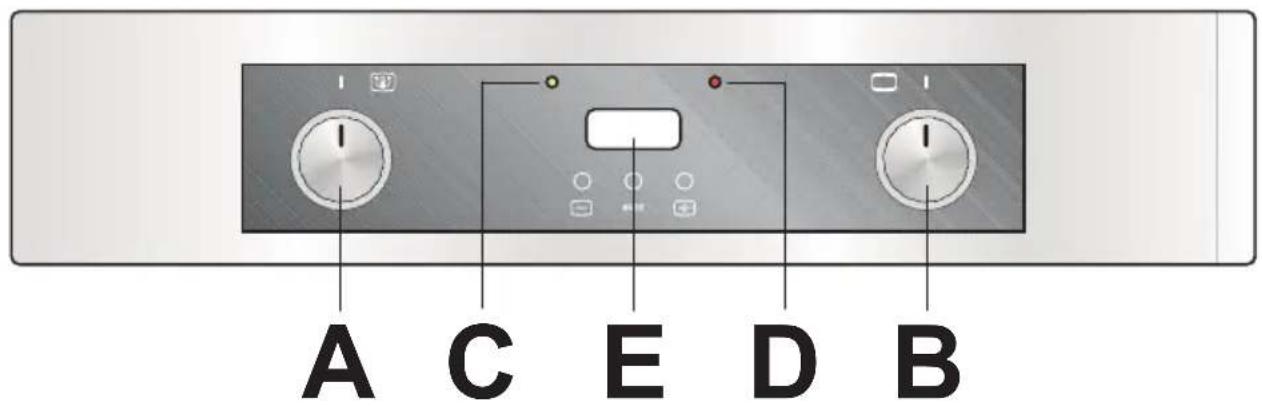

SCHALTERBLENDEBESCHREIBUNG

A. Thermostatschaltknopf
B. Wahlschalter
C. Kontrolleuchte Einsatzung Thermostat
D. Kontrollleuche Einschaltung Elektrische Komponenten
E. Elektronische Programmiereinheit "TOUCH"
F. Elektronische Programmiereinheit

STEUERUNGSBESCHREIBUNG

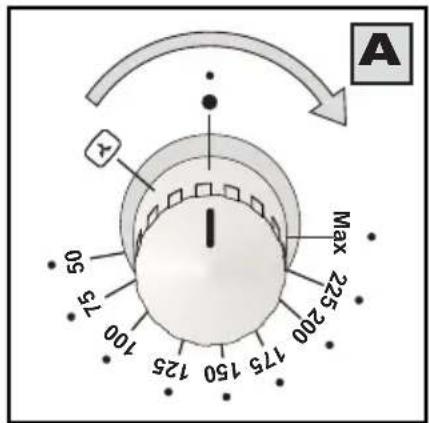

Durch Drehen des Schaltknopfes in Uhrzeigersinn konnen die Temperaturwerte des Backofens gewählt werden, mit denen die Speisen gegart werden sollen (zwischen 50^ und Max.).

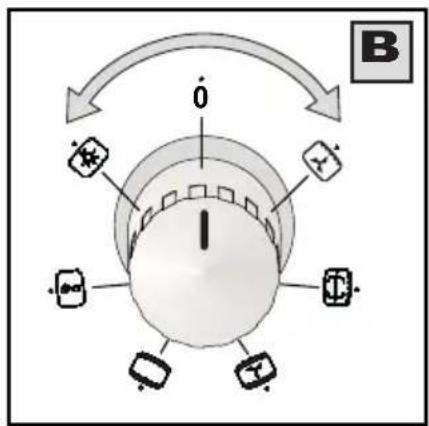

WAHLSCHALTER "6" POSITIONEN (Abb. B)

Beim Drehen des Schaltknopfes in Uhrzeigersinn f inden Sie die folgenden Symbole:

0 = Ofen ausgeschaltet
Einschalten der Ofenbeleuchtung, die bei allen Funktionen eingeschaltet bleibt
Einschalten des Gebläses
= Einschalten des oberen und des unteren Heizelements
= Einschalten des oberen und des unteren Heizelements mit Geblase
= Einschalten des Heizelements Grill
= Einschalten des Heizelements Grill mit Geblase

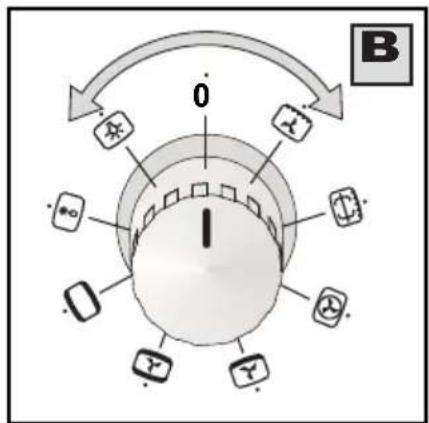

WAHLSCHALTER "8" POSITIONEN (Abb. B)

Beim Drehen des Schaltknopfes in Uhrzeigersinn f inden wir die folgenden Symbole:

0 = Ofen ausgeschaltet

Einschalten der Ofenbeleuchtung, die bei allen Funktionen eingeschaltet bleibt
Einschalten des Gebläses
= Einschalten des oberen und des unteren Heizelements
= Einschalten des oberen und des unteren Heizelements mit Geblase
= Einschalten des unteren Heizelements mit Geblase
= Einschalten des hinteren Heizelements mit Geblase
= Einschalten des Heizelements Grill
= Einschalten des Heizelements Grill mit Geblase

KONTROLLLEUCHTE EINSCHALTUNG THERMOSTAT (C)

Das Aufl euchten zeigt an, das der Backofen oder der Grill in Funktion ist. Geht während der Benutzung des Backofens aus, wenn die voreingestellte Temperatur erreicht wird. Es ist normal, dass die gelbe Kontrollleuche während des Garens wiederholt an- und wieder ausgeht, da die Temperatur des Backofens überwacht wird.

KONTROLLLEUCHTE EINSCHALTUNG ELEKTRISCHEKOMPONENTEN (D)

Das Aufl euchten zeigt an, dass eine elektrische Komponente eingeschaltet ist.

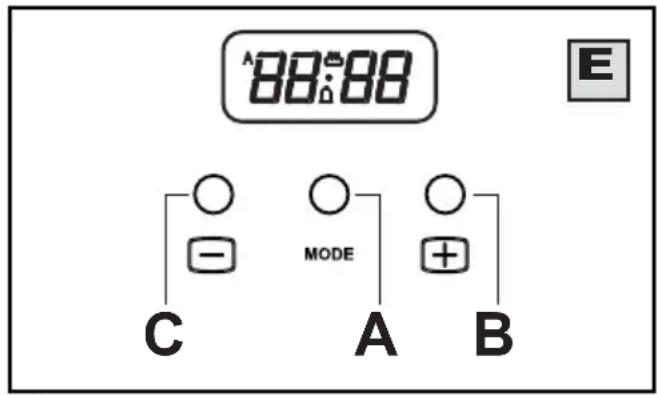

ELEKTRONISCHE PROGRAMMIEREINHEIT 《TOUCH》(E)

Einstellung der Uhrzeit

Nach dem elektrischen Anschlieben oder nach einem Stromausfall blinken auf dem Display gleichzeitig die Anzeigen "A" und "0,00" oder die seit der Wiederherstellung der Stromversorgung vergangene Zeit auf.

Halten Sie für eineugekunden gleichzeitig die Tasten + und - oder ledigious die Taste MODE gedrückt, bis das Symbol "A" verschwindet und das Symbol manueller Betrieb aufeucht.

Die Uhrzeit kann nur eingestellt werden, wenn der Punkt unter dem Symbol aufblinkt.

Die Uhrzeit kann nicht eingestellt werden, während ein Programm lauft. Falls die Einstellung der Uhrzeit vorgenommen wird, während ein Programm lauft, wird diese automatisch abgebrochen.

Wahl des Programms

Halten Sie für eineugekunden gleichzeitig die Taste MODE gedrückt; bei weiterem Drücken beginnt die folgende Sequenz der Programme:

1. Minutenzahlwerk

Die Uhr verschwindet, das Symbol leuchtet auf und die Zeit kann mit den Tasten + und - eingestellt werden. Am Ende der eingestellen Zeit ertont ein akustisches Signal und das Symbol blinkt auf. Halten Sie die Taste MODE für eine Sekunden gedrückt, um das Signal stummzuschalten und das Symbol auszublenden.

Die Funktionsweise des Minutenzahlwerks ist von allen anderen Garprogrammen unabhängig.

2. Garzeit

Die Uhr verschwindet und das Symbol "A" sowie die Anzeige "dur" blinken auf. Nun kann die Garzeit mit den Tasten + und - eingestellt werden. Am Ende der eingestillten Zeit ertont ein akustisches Signal und das Symbol "A" blinkt auf. Halten Sie die Taste MODE für eineuge Sekunden gedrückt, um das Signal stumMZuschalten.

Der Ofen ist abgeschaltet; halten Sie für eine Sekunden gleichzeitig die Tasten + und - oder ledigious die Taste MODE gedrückt, um die manuelle Betriebsweise wieder einzuschalten, und das Symbol entscheidt erneut.

3. Ende des Garvorgangs

Die Uhr verschwindet und das Symbol "A" sowie die Anzeige "End" blinken auf. Nun kann die Uhrzeit für das Ende des Garvogangs mit den Taste + und - eingestellt werden.

Das Symbol goes aus und es erscheint das Symbol "A". Das Symbol leucht erneut auf, wenn der Ofen den Garvorgang beginnt. Beim Ablauf der Garzeit Goes das Symbol aus, das Symbol "A" blinkt auf und das akustische Signal ertont.

Drücken Sie zum Stummschalten des Signals die Taste MODE.

Der Ofen ist abgeschaltet; halten Sie für einelegende Sekunden gleichzeitig die Tasten + und - oder ledigious die Taste MODE gedrückt, um die manuelle Betriebsweise wieder einzuschalten, und das Symbol entscheidiert.

Korrektur/Lösung des eingestellten Programms

Alle eingestellt den Programme konnen gelöscht werden, indem für eine Sekunden gleichzeitig die Tasten + und - gedrückt werden. Das Symbol "A" verschwindet.

Alle eingestellten Programme können korrigiert werden, indem die Taste MODE für eine Sekunden gedrückt wird; durch weiteres Drücken wird dann die zu korrigierende Funktion gewählt. Die Korrektur muss mit den Tasten + und - vorgenommen werden.

Esistjederzeitmoglich，denFortschnittdeseinggestaltenProgrammszüberprüfen，indemdieTasteMODEfurineSekundengedrückt wird;durchweiteredesDruckenwirndann dieanzuzeigende Funktionaufgerufen.

ELEKTRONISCHE PROGRAMMIEREINHEIT (F)

These Zubehoreinrichtung hat folgende Funktionen:

-Uhr (einstellbar uber die Tasten 2 und 3)
- Minutenzahlwerk (einstellbar über Taste 1)
- Garzeit (einstellbar über Taste 2)
- Ende des Garvorgangs (einstellbar über Taste 3)
- Manuelle Betriebsweise (einstellbar über die Tasten 2 und 3)
-Einstellung Zeiten zurück (einstellbar uber Taste 4)
-Einstellung Zeiten vor (einstellbar uber Taste 5)

Das digitale Display zeigt immer die Uhrzeit an und beim Drücken der entsprechenden Taste kann es die Zeiten der Gardauer oder des Minutenzahlwerks anzeigen. Anm.: Bei Ende aller Programmierungen (mit Ausnahme des Minutenzahlwerks) schaltet die Programmiereinheit den Backofen ab. Stellen Sie bei der nachfolgenden Benutzung des Backofens ohne die Programmiereinheit sich, dass diese auf manuell gestellt worden ist (siehe die Anweisungen im weiteren Verlauf des Handbuches).

Einstellung der Uhrzeit (von 0.01 bis 24.00 = SS.MM)

Nach dem elektrischen Anschlieben oder nach einem Stromausfall blinken auf dem Display gleichzeitig die Anzeigen“A”und“0.00”oder die seit der Wiederherstellung der Stromversorgung vergangene Zeit auf.Drucken Sie wiederholt die Tasten 2 und 3 und stellen Sie die aktuelle Uhrzeit durch Drucken der Tasten 4 oder 5 ein.Nach Abschluss der Einstellung goes das Symbol “A" aus und das Symbol for die manuelle Betriebsweise leuchtet auf.

Manuelle Funktionswise

Beider Einstellung der Uhrzeit stellt die Programmiereinheit automatisch die manuelle Betriebsweise ein. Anderenfalls erfolgt dies nur am Ende der automatischen Programmierung oder nach dem Löschen durch gleichzeitiges Löschen der Tasten 2 und 3. Das Symbol "A" verschwindet und das Symbol leuchtet auf.

Minutenzahlwerk (von 0.01 bis 0,59 = SS.MM)

Drücken Sie die Taste 1 und wahlen Sie die Garzeit mit den Tasten 4 oder 5. Das Symbol leuchtet auf. Bei Ablauf der eingestillten Garzeit ertont das akustische Signal und das Symbol goes aus.

Halbautomatische Funktionswise

(mit Garzeit von 0.01 bis 23,59 = SS.MM)

Beim Drücken der Taste 2 und Eingeben der Garzeit mit der Taste 4 oder 5 leuchten das Symbol "A" und das Symbol ständig auf. Nach Ablauf der eingestellen Zeit Goes das Symbol aus, das Symbol "A" blinkt das akustische Signal eront.

Halbautomatische Funktionse (mit Ende des Garvorgangs von 0.01 bis 23,59 = SS.MM )

Beim Drücken der Taste 3 und Eingeben der Zeit für das Ende des Garvorgangs mit der Taste 5 leuchten das Symbol "A" und das Symbol ständig auf.

Nach Ablauf der eingestellen Zeit geht das Symbol aus, das Symbol "A" blinkt, das akustische Signal eront.

Automatische Funktionswise (mit verzogertem Beginn des Garvorgangs)

Programmieren Sie zuerst die Dauer der Garzeit (das Symbol "A" und das Symbol leuchten auf) und dann das Ende der Garzeit (das Symbol goes aus), wie zuvor beschrieben. Das Symbol leuchtet erneut auf, wenn der Garvorgang des Backofens beginnt. Nach Ablauf der Garzeit Goes das Symbol aus, das Symbol "A" blinkt, das akustische Signal eront.

Akustisches Signal

Das akustische Signal ertont bei Ende einer Programmierung oder der Funktion des Minutenzahlwerks für ca. 7 Minuten. Zur Stummschaltung muss eine der Funktionstasten gedrückt werden.

Programmbeginn und -kontrolle

Das Programm beginnnt nach der Einstellung. Es ist jederzeit möglich, das eingestellte Programm durch Drücken der entsprechenden Taste zu korrigieren.

Korrektur/Lösung des eingestellten Programms

Falls die von der Uhr angezeigte Uhrzeit zwischen der Uhrzeit des Beginns des Garvorgangs und der Uhrzeit des Endes des Garvorgangs liegt, ergibt sich ein Fehler in der automatischen Betriebsweise. Der Fehler wird sofort durch das akustische Signal und das Aufblinken des Symbols "A" angezeigt. Der Eingabefehler kann durch Änderung der Dauer oder der Zeit für das Ende des Garvorgangs geändert werden. Alle eingestillten Programme konnen jederzeit durch Drücken der entsprechenden Programmierungstaste und anschließendes Drucken der Tasten 4 oder 5 korrigiert werden. Die Lösung eines Programms erfolgt durch die Einstellung der programmierten Zeit auf den Wert "0.00". Durch das Löschen der Dauer wird automatisch das Ende gelöscht, und umgekehrt. Der Backofen schaltet sich ab und das Symbol "A" blinkt auf.

DE 3. ANLEITUNGEN FÜR DEN BENUTZER

ALLGEMEINE BESCHREIBUNG

Unsere multifunktionelle Elektrobacköfen (6 - 8 Funktionen) erhögenlich Ihnen jeder Art des Kochens.

Umdie Überhitze des Backöfens zu vermeiden, ist mit Sicherheitsthermostat ausgestattet, der automatisch eingeschaltet wird, wenn der Hauptthermostat fällt aus. Im vorliegenden Fall wird der Strom automatisch zeitweilig ausgeschaltet. Versuchen Sie nicht, selbst Reparaturen vorzunehmen. Schalten Sie das Gerät aus und wenden Sie sich an Ihr nachstgelegenes Service-Center.

Außerdem weist das Gerät ein Kuhl- oder Tangentialgeblase auf, das die Aufgabe hat, die Bedienelemente auf der Front, den Griff der Backofentür und die elektrischen Komponenten zu kühlen.

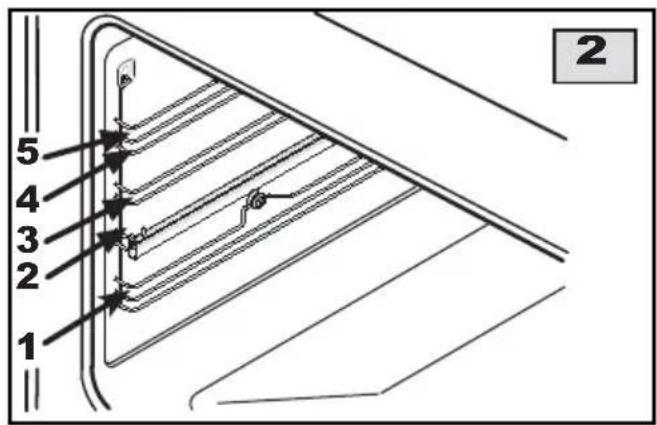

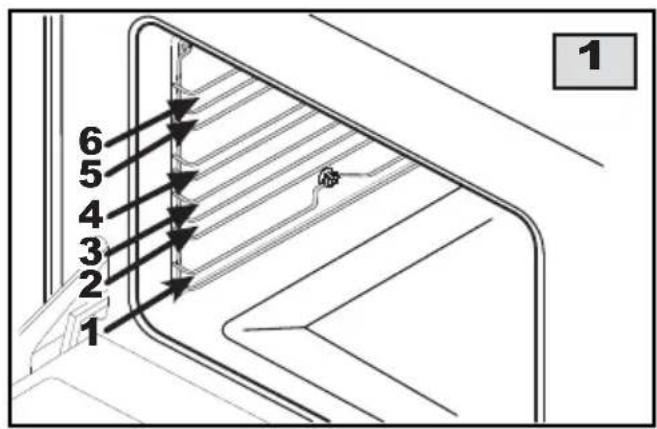

Der Backofen weist festen Führungsschienen (Abb. 1) oder Telescopsschieren (Abb. 2), in die die folgenden Zubehörvorrichtungen eingesetzt werden können, die sich von Modell zu Modell unterscheiden (Abb. 3):

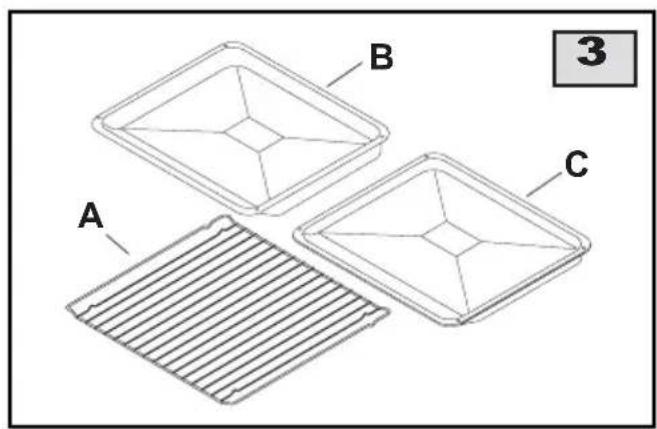

Backofenrost (A)
Fettpfanne oder Tropfschale - (B)
- Blech für Backwaren oder Pizza

Um Ihr Gargut optimal zu garen und die richtige Position des Backofenrostes (A) zu wahren, sehen Sie die empfohlene Kochentabelten auf der Seite 15.

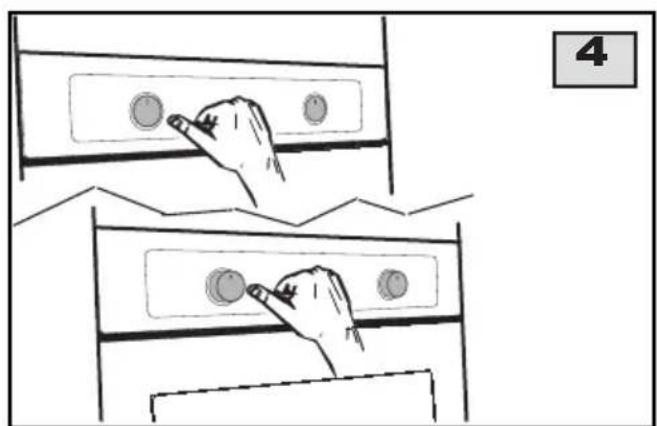

Der Backofen ist mit «Push-Push» Schaltknöpfen ausgestattet. Für die Benutzung des Backofens müssen die Schaltknöpfe durch Drücken herausgefahren werden (siehe Abb. 4).

Stellen Sie während der Benutzung des Backofens sicher, dass sich die Schaltknöpfe außerhalb der Frontblende befinden, um Überhitzungen zu vermeiden.

HINWEISE ZUR SICHERHEIT

• Lassen Sie den Backofen während des Betriebes nicht unbeaufsichtigt. Stellen Sie safer, dass keine Kinder mit dem Gerät speilen.
• Fassen Sie den Griff der Backofentür zum Öffnen immer in der Mitte an. Üben Sie keinen zu große Druck auf die Tur aus, wenn sie offen ist.
• Während des Garens bildet sich an der Tur und an den Innewänden des Backofens Kondenswasser. Dies beeinträchtigt die Funktionseiste nicht.
• Achten Sie beim Öffnen der Backofentür auf das Austreten von weißem Dampf.
• Wahlrend der Benutzung wird das Gerät sehr heißt. Achten sie darauf, dass Sie die Heizelemente im Inneren des Backofens nicht berühren. Benutzen Sie Backofenhandschuhe, wenn Sie Behälter in den Backofen stellen oder aus thisem enthalten.
• Achten Sie darauf, dass keine größere Mengen auf die Bodenplatte tropfen, wenn Sie die Speisen in den Backofen stellen oder aus thisem entnehmer (überhitzte Ole oder Fette können sich leicht entzünden).
• Benutzen Sie Behälter, die für die auf dem Thermostatshalter angezeigten Temperaturen geeignet sind.
• Zur Vermeidung negativer Resultate empfehlen wir dringend, während des Garens den Ofensockel oder die Roste nicht mit Alu-Folie oder sonstigen Materialien zu verdecken.
• Benutzen Sie immer die Fettpfanne zum Auffangen des Safts, den das Fleisch beim Grillen abgibt, wie im Abschnitt "PRAKTISCHE EMPFEHLUNGEN ZUM GAREN" angegeben.
• Stellen Sie nach der Benutzung des Gerätes sicher, dass sich alle Bedienelemente in der abgeschalteten oder geschlossenen Position befinden.
• ACHTUNG! Während der Benutzung sind die Scheiben der Backofentür und die zugänglichen Bauteile sehr heißt und deshalb müssen Kinder vom Backofen ferngehalten werden.

WICHTIG!

Während der Benutzung des Backofens und des Grills muss die Backofentür geschlossen sein.

VORGEHENSWEISE BEI DER ERSTEN BENUTZUNG

Stellen Sie sich, dass sich die Programmiereinheit auf manuell befindet, und heizen Sie dann den leeren Backofen mit geschlossener Tur und auf der maximalen Temperatur für zwei Stunden auf, um den Geruch der Steinwolle abzubauen.

Halten Sie sich damit nicht im gleichen Raum auf und lfuften Sie diesen anschliebend. Lassen Sie den Backofen anschließlich abkühlen und reinigen Sie das Innere mit warmem Wasser und einem sanften Reinigungsmittel.

Reinigen Sie alle Zubehörteile (Grill, Blech, Fettpfanne, Bratspieß usw.) vor der Erst-Benutzung.

Unterbrechen Sie die Stromversorgung des Gerätes vor der Durchführung von Reinigungsrarbeiten.

BENUTZUNG DES MULTIFUNKTIONSBACKOFENS

AUFTAUEN BEI RAUMTEMPERATUR

Drehen Sie den Schaltknopf (B) auf das Symbol und geben Sie dann die aufzutauenden Lebensmittel in den Backofen. Die erforderliche Auftauzeit ist von der Menge und der Art der Lebensmittel abhängig. Bei der Wahl dieser Funktion wird nur das Geblase eingeschaltet, das die Luft über die tiefgefrorenen Lebensmittel blast und sie sehr langsam auftaut. Besonderss geeignet fur Obst oder Süsspeisen.

TRADITIONELLE GARUNG

Drehen Sie den Schaltknopf (B) auf das Symbol und stellen Sie dann den Thermostatschalter (A) auf die gewünschte Temperatur ein.

Warten Sie beim Vorheizen, bis die gelbe Kontrollleuche des Thermostats ausgeht, und geben Sie die Lebensmittel dann in den Backofen. Bei der Wahl dieser Funktion werden das obere und das unter Heizelement eingeschaltet, die die Wärme von oben und von unter auf Lebensmittel verteilen. Diese Art des Garens ist für alle Lebensmittel (Fleisch, Fisch, Brot, Pizza, Kuchen usw.) geeignet.

TRADITIONELLE GARUNG MIT UMLUFT

Drehen Sie den Schaltknopf (B) auf das Symbol und stellen Sie dann den Thermostatshalter (A) auf die gewünschte Temperatur ein.

Warten Sie beim Vorheizen, bis die gelbe Kontrollleuchte des Thermostats erlischt und geben Sie die Lebensmittel dann in den Backofen. Bei der Wahl dieser Funktion werden das obere und das unter Heizelement eingeschaltet und die abgestrahnte Wärme wird vom Geblase verteil. Diese Garungsform ist entsprechendes geeignet zum Schnellen, gleichzeitigen Garen auf verschiedene Schienen (Abb. 5).

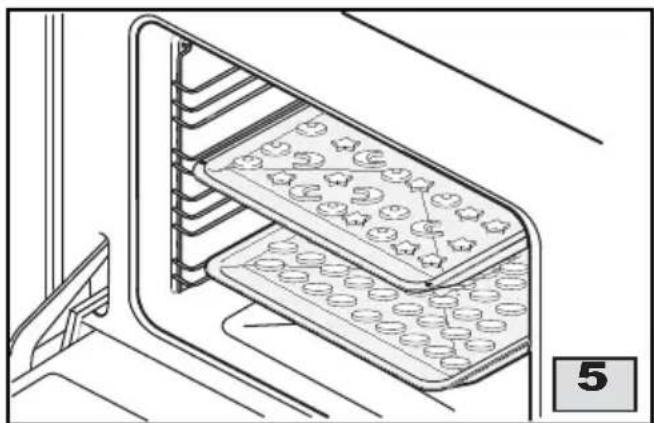

AUFTAUEN UND ERWÄRMUNG MIT HEISSLUFT (nur bei Schaltknopf mit 8 Positionen)

Drehen Sie den Schaltknopf (B) auf das Symbol, stellen Sie dann den Thermostatshalter (A) auf die gewünschte Temperatur ein und geben Sie die Lebensmittel in den Backofen.

Be der Wahl dieser Funktion wird das unter Heizelement eingeschaltet und die abgestrahlte Wärme wird vom Geblase verteil. Diese Funktion ist entsprechend geeignet zum Auftauen und Aufwärmen von Fertiggerichten.

GARUNG MIT UMLUFT UND HINTERHITZE (nur bei Schaltknopf mit 8 Positionen)

Drehen Sie den Schaltknopf (B) auf das Symbol, stellen Sie dann den Thermostatshalter (A) auf die gewünschte Temperatur ein und geben Sie die Lebensmittel in den Backofen.

Warten Sie beim Vorheizen, bis die gelbe Kontrollleuche des Thermostats erlischt und geben Sie die Lebensmittel dann in den Backofen.

Be der Wahl dieser Funktion wird das hintere Heizelement eingeschaltet und die abgestrahnte Wärme wird vom Geblase verteil. Die Wärme erreicht darauf schnell den vorgesehenen Wert und wird im Backofen gleichmäßige verteil, was das gleichzeitige Garen von entsprechenden Lebensmitteln auf mehreren Schieren gestattet (Abb. 5).

GRILLEN

Drehen Sie den Schaltknopf (B) auf das Symbol und stellen Sie den Thermostatschalter (A) auf die gewünschte Temperatur ein. Durch die Wahl dieser Funktion wird das obere mittlere Heizelement eingeschaltet, das die Wärme gleichmäßig auf die Speisen abgibt (Abb. 6). Außen zum Grillen kann diese Funktion auch zum leichten Überbacken von bereits gegarten Speisen verwendet werden.

Verwenden Sie zum Auffangen des Safts immer die Fettpfanne, wie im Abschnitt "PRAKTISCHE EMPFEHLUNGEN FÜR DAS GAREN" angegeben.

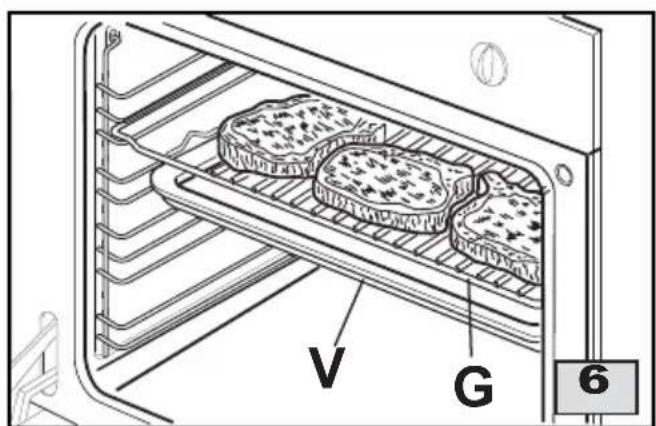

GRILLEN MIT UMLUFT

Drehen Sie den Schaltknopf (B) auf das Symbol und stellen Sie den Thermostatschalter (A) auf die gewünschte Temperatur (max. 200^ ) ein.

Durch die Wahl dieser Funktion wird das obere mittlere Heizelement eingeschaltet und die abgestrahnte Wärme wird vom Gebläse verteil.

These Garmethode ist besonderss geeignet, um die vom oberen Heizelement abgestrahnte Wärme abzumildern und niedrigere Gartemperaturen zu erreichen, um eine knusprige Überbackung zu erzielen. Ideal für Braten und Hähnchen.

Verwenden Sie zum Auffangen des Safts immer die Fettpfanne, die im Abschnitt "PRAKTISCHE EMPFEHLUNGEN FÜR DAS GAREN" angegeben.

PRAKTISCHE EMPFEHLUNGEN ZUM GAREN Kuchen und Brot:

Heizen Sie den Backofen vor dem Backen von Kuchen oder Brot immer zumindest 15 Minuten auf.
- Wahlrend des Garensarf die Backofentur nicht offen sein, da dadurch der Garung unterbrochen werden wurde.
- Lassen Sie den Kuchen nach dem Backen ca. 10 Minuten bei abgeschaltetem Backofen ruhen.
- Verwenden Sie die Bleche oder die Fettpfanne, die mit dem Gerät gefeliefert werden, nicht zum Garen von Lebensmitteln.
- Wie können Sie feststellen, ob der Kuchen gar ist? Stechen Sie ca. 5 Minuten vor Ende der Backzeit mit einem dünnen Holzspiel in den hochsten Bereich des Kuchens. Falls am Beispiel beim Herausziehen keine Teigreste mehr kleben, ist der Kuchen gar.
- Falls der Kuchen "einfält". Benutzen Sie beim nachsten Mal weniger Flüssigkeit oder senken Sie die Temperatur um 10^ ab.
- Falls der Kuchen zu trocken wird. Machen Sie mit einem Zahnstocher keine Löscher und gießen Sie Fruchtsaft oder ein alkoholisches Getränk darüber. Verwenden Sie beim nachsten Mal eine um 10^ höhere Temperatur und reduzieren Sie die Backzeit.
- Falls der Kuchen oben zu dunkel wird. Backen Sie den Kuchen beim nachsten Mal auf einer tieferen Schiene, senken Sie die Temperatur und verlangern Sie die Backzeit.
- Falls der Kucheniben verbrennt. Entfernen Sie den verbrannten Teil und bestreuen Sieihn mit Zucker, oder verzieren Sieihn mit Sahne, Marmelade, Creme usw.
- Falls der Kuchen unter zu dunkel wird. Backen Sieihn beim nachsten Mal auf einer higheren Schiene und reduzieren Sie die Temperatur.
- Falls das Brot oder der Kuchen außer gar aber innen nicht gar sind. Verwenden Sie beim nachsten Mal weniger Flüssigkeit, reduzieren Sie die Temperatur und verlangern Sie die Backzeit.
- Falls sich der Kuchen nicht aus der Form lost. Losen Sie den Kuchen mit einem Messer aus der Form. Decken Sie den Kuchen mit einem Tuch ab und stürzen Sie die Form. Fetten Sie die Form beim nachsten Mal sorgfältig und streuen Sie sie auch mit etwas Mehl oder Paniermehl ab.
- Falls sich die Kekse nicht vom Blech losen. Geben Sie das Blech wieder in den Backofen und losen Sie die Kekse, bevor sie abkühlen. Benutzen Sie beim nachsten Mal Backpapier, um dies zu vermeiden.

Garen von Speisen:

• Schalten Sie den Backofen beim Garen von Speisen 10 Minuten vor Ende der Garzeit aus, falls diese 40 Minuten übersteigt, um die Restwärmedes Backofens für die Garung zu nutzen (Energieeinsparung).
• Der Braten bleibt saftiger, falls er in einem geschlossenen Bräter gegart wird, und knuspriger, wenn der Bräter offen gelassen wird.
• WeiBes Fleisch, Gefl ügel und Fisch machen im Allgemeinen mittlere Temperaturen erforderlich (unter 200^ ).
• Das "englische" Garen von rotem Fleisch erfordert hohen Temperaturen (über 200^ ) und kurze Zeiten.
• Würzen Sie das Fleisch und spicken Sie es mit Speck, um einen schmackhafteren Braten zu erzielen.
• Falls der Braten hart wird. Lassen Sie das Fleisch beim nachsten Mal länger abhängen.
• Falls der Braten oben zu dunkel wird. Schieben Sieihn beim nachsten Mal auf eine tiefere Schiene ein, senken Sie die Temperatur und verlangern Sie die Garzeit.
• Falls der Braten nicht gar ist. Schneiden Sieihn in Scheiben, geben Sieihn mit dem Saft auf ein Blech und schreiben Sie den Garvorgang ab.

Grillen:

• Fetten und würzen Sie die Lebensmittel leicht vor dem Grillen.
• Verwenden Sie stets die Fettpfanne zum Auffangendes Safts, den das Fleisch während des Garens abgibt. Stellen Sie ein unter den Grill (Abb. 6) oder auf die Bodenplatte des Backofens, wenn der Bratspieß verwendet wird. Geben Sie immer etwas Wasser in die Fettpfanne. Das Wasser verhindert, dass die Fette verbrennen und üble Gerüche oder Rauch verursichen. Geben Sie während des Garens Wasser hinzu, um das vorzeitige Verdampfen zu vermeiden.
• Wenden Sie die Lebensmittel nach der Hälfte der Garzeit.
• Perforieren Sie bei fettem Gefl ügel (Gans) die Haut unter den Flügeln, sodass das Fett austreten kann.

Aluminium ist ein Material, das bei direktem Kontakt mit organischen Säuren, die in einigen Lebensmitteln enthalten sind oder während des Garens zugegeben (z.B. Essig, Zitrone usw.) werden, leicht korrodiert. Wir empfehlen dazu, die zu garen den Lebensmittel nie direkt auf die Zubehörteile aus Aluminium oder die lackierten Zubehörteile zu legen, sondern stets Backpapier zu verwenden.

GARZEITENTABELLE

SPEISEN	Gewichtkg	Backblech oder Form	Position des Backrosts vom Boden aus		KONVENTIONELLER BACKOFEN (OHNE LÜFTER)		UMLUFTBACKOFEN (MIT LÜFTER)
			5 Einschub-ebenen	6 Einschub-ebenen	Temperatur in °C	Garzeit in Minuten	Temperatur in °C	Garzeit in Minuten
BRATEN
Kalbsbraten	1	1	2	2 oder 3	200-220	100-90	200-220	100-90
Schweinebraten	1	1	2	2 oder 3	200-220	120-100	200-220	120-100
Rinderbraten	1,15	1	1 oder 2	1 oder 2	220	60	=	=
Lammbraten	2	1	1 oder 2	1 oder 2	230	165	=	=
GEFLÜGEL
Hähnchenbraten	1	1	2	2 oder 3	200-220	100-90	=	=
Putenbraten	6	1	2	2 oder 3	220	150	=	=
Entenbraten	1,5	1	2	2 oder 3	=	=	200-220	120-150
FISCH
Ganzer gehockener Fisch	1	1	2	2 oder 3	200	30-35	=	=
Seebarsch	0.6	1	1 oder 2	1 oder 2	220	30	=	=
	1.15	1	1 oder 2	1 oder 2	220	45	=	=
PIZZA	1	1	2	3	225-Max	25-30	200-220	25-35
	1 x 2	2	1 und 3	1 und 4	=	=	220	20
BROT	1 1 2	2 oder 3 200-220 20-27 =
GEBÄCK
Plätzchen/Kekse		1	2	3	180	20-25	190	15
Platzchen		2	1 und 3	1 und 4	=	=	170-190	18-15
Kokosplätzchen		2	1 und 3	1 und 4	=	=	170-190	25-20
Zitronenplatzchen		2	1 und 3	1 und 4	=	=	170-190	27-23
Muffi ns		2	1 und 3	1 und 4	180	30-35	160-170	30-25
Hefebrotchen		1	2	2	225	18	=	=
Hefebrotchen		2	1 und 3	1 und 4	=	=	200	16
KUCHEN/OBSTKUCHEN
Biscuit	0,8	1	2	3	190	52	190	45
Apfelkuchen	=	1	2	3	190	60	=	=
Linzertorte	=	1	2	3	=	=	190	45
Linzertorte	=	2	1 und 3	1 und 4	=	=	175-190	50-40
Strudel	=	2 oder 3	1	1	180-190	60-50	=	=
Quiche	=	2 oder 3	1	1	=	=	200-210	55-45

Die in den Tabellen angegebenen Werte (Temperaturen und Garzeiten) sind Richtwerte und konnen je nach den Kochgewohnheiten des Einzeln variieren.

GRILLZEITENTABELLE

SPEISEN	Gewichtkg	Position des Backrosts vom Boden aus		KONVENTIONELLER BACKOFEN (OHNE LÜFTER)			UMLUFTBACKOFEN (MIT LÜFTER)
		5 Einschub-ebenen	6 Einschub-ebenen	Temperatur in °C	Garzeit in Minutes		Temperatur in 1/2Seite	Garzeit in Minutes
					1.Seite	2.Seite		2.Seite
FLEISCHEt-Bone-Steak	0,50	4 oder 5	5 oder 6	225-Max	12-15	12-15	200	15	10
Steak	0,15	4 oder 5	5 oder 6	200-225	5	5	=	=	=
Hähnchen (halb)	1	3 oder 4	4 oder 5	225	20	20	=	=	=
FISCHForelle	0,42	4	5	=	=	=	200	10	10
Seebarsch	0,40	4 oder 5	5 oder 6	=	=	=	200	10-12	10-12
Seezunge	0,20	4 oder 5	5 oder 6	=	=	=	200	8-9	8-9

Die in den Tabellen angegebenen Werte (Temperaturen und Garzeiten) sind Richtwerte und konnen je nach den Kochgewohnheiten des Einzelnen variieren. Beim Grillen von Fleisch hangen die Werte zudem von der Dicke der Fleischscheiben oder des Bratens und den individuellen Geschmacksprüferenzen ab.

REINIGUNG UND PFLEGE

Vor der Durchführung von Wartungs- oder Reinigungsrarbeiten, trennen Sie das Gerät vom Stromnetz.
- Verwenden Sie für die Reinigung deses Geräts keinen Dampfreiniger.
- Waschen Sie die Teile nicht ab, wenn diese immer noch heiß sind.
- Verwenden Sie nie Scheuermittel, harte Schwämme oder atzende Sprays.
- Lassen Sie nie Essig, Kaffee, Milch, Salzwasser oder Zitronen- oder Tomatensaft für langere Zeit auf der Oberfläche.

ÄUSSERE TEILE

Alle Teile an der Außenseite des Ofens (Edelstahl, Teilenteile, Türglas) müssen regelmäßig mit einem milden Reiniger und etwas Wasser gereinigt und anschließend mit einem weichen Tuch abgetrocknet werden. Zum Säubern der Glasscheibe der Backofentür kein schleifendes Material oder scharfe Klingen verwenden, weil diese das Glas zerkratzen können, was zu denen Bruch führen kann. Verwenden Sie auf beschlossen oder Edelstahl-Oberfl achen keine aromatischen oder fetthaltigen Reiniger für die Entfernung von Flecken oder Aufklebern.

INNERETEILE

Der Ofen sollte nach jeder Anwendung gereinigt werden, um Restverschmutzungen wie Fette oder Zucker zu entfernen, um zu vermeiden, dass sie später verbrennen, verkrusten dauerhafte Flecken oder unangenehmen Geruch hinterlassen.

Der Ofen sollte immer mit Spülwasser gereinigt, abgeschült und auf allen Oberfl achen abgetrocknet werden, solange er noch warm ist. Spulen Sie außerdem alle verwendeten Zubehörteile ab.

Vermeiden Sie es, weder die elektrischen Heizelemente noch den Thermostat mit säurehaltigen Reinigungsmitteln einzusprühen oder abzuwaschen (lesen Sie die Informationen auf dem Etikett Ihrches Produkts nach, das Sie verwenden). Der Hersteller kann nicht für Schäden, die durch unsachgemäß Reinigung verursacht wurden, haftbar gemacht werden.

OFENDICHTUNG

Die Beschaffenheit der Ofendichtung ist für die einwandfrei Funktion und Leistungsfähigkeit des Ofens entscheidend.

Wir empfehlen Ihnen:

• Reinigen Sie die Dichtung und vermeiden Sie Scheuermittel oder -Produkte.
• Überprüfen Sie gelegentlich ihre Beschaffenheit.

Falls die Dichtung steif geworden ist oder Schaden aufweist, kontaktieren Sie ihren nachsten Kundendienstcenter und vermeiden Sie die Nutzung des Ofens, bis der Schaden behoben wurde.

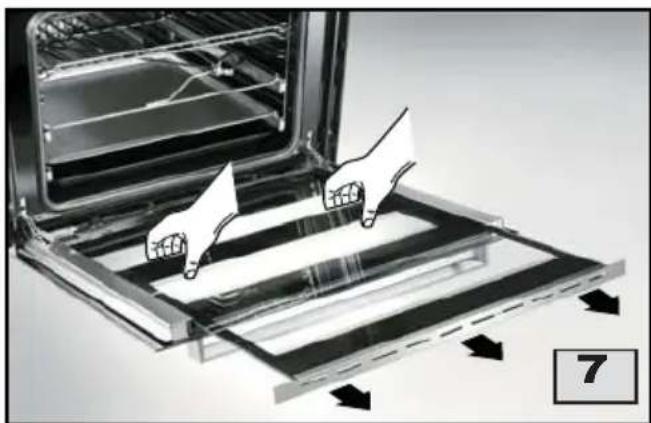

INNERES OFENTÜRGLAS

Ein Merkmal unserer Öfen ist das innere Ofentürglas, das für die Reinigung ohne die Hilfe von Fachpersonalineinfach entnommen werden kann.Öffnen Sie einfach die Ofentür und entnahmen Sie die Halterung, an der das Glas befestigt ist (siehe Abb. 7).

ACHTUNG!! Dieser Vorgang kann auch ausgeführten werden, während die Tur am Gerät befestigt ist. Allerdings sollen Sie in dieser Fall mit der horizontal ausgeklappten Tur sehr vorsichtig umgeben. Durch die Kraft der Scharniere kann die Tur plottlich zuklappen.

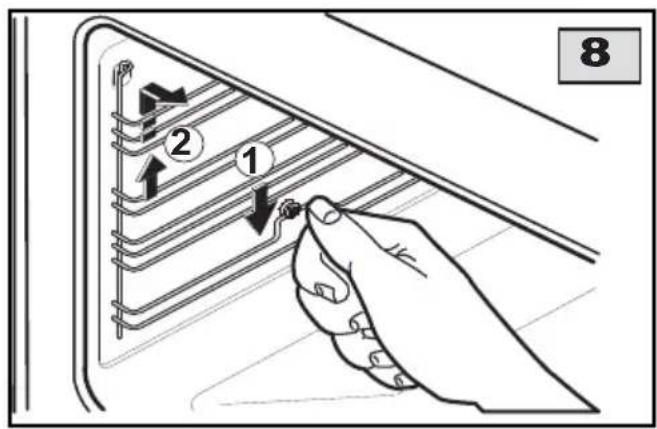

AUFNAHMEGITTER AN DEN INNENSEITEN DES OFENS (Abb. 8)

Um die Aufnahmegitter better reinigen zu konnen, konnen Sie sie folgendermaßen herausnehmen:

• Drücken Sie mit einem Finger auf den letzten Einschub, um das Gitter von seiner Halterung zu losen (A).
• Hebien Sie es nach oben und hängen Sie das Gitter aus. Um die Gitter wieder einzusetzen, führen Sie die obigen Anweisungen in umgekehrter Reihenfolge aus.

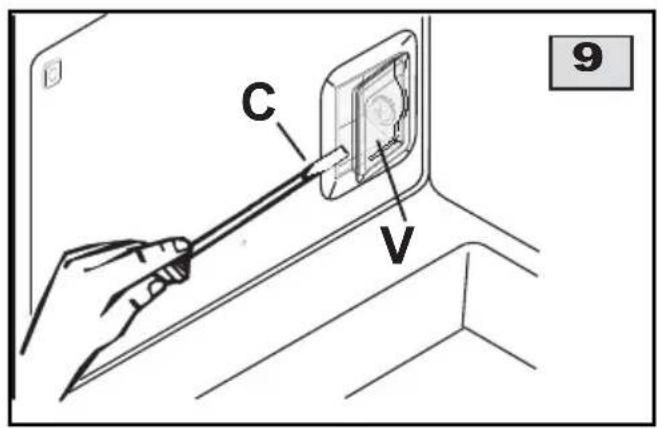

WECHSELN DER OFENLEUCHTE (Abb. 9)

Achtung!! Vor dem Auswechseln der Lampe}sicherstellen, dass das Gerat abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.

Wenn die Lampe gewechselt werden muss, muss die neue Lampe folgende technische Eigenschaften aufweisen: 15 W - 230 V Wechselspannung - 50 Hz - E 14 - hitzebestandig (300^) Um die Gluhampen zu wechseln, befolgen Sieitte folgende Anweisungen:

• Entnehmen Sie die Aufnahmegitter gemäß der Beschreibung im vorhergehenden Abschnitt.
• Schrauben Sie die Glasschutzkappe (V) von der Gluhlampenfassung ab, indem Sie die mit einem Schraubenzieher (C) gegen die Innendand des Ofens haben.
• Wechseln Sie die Glühlampe und bringen Sie alle Teile wieder an, indem Sie den Vorgang in umgekehrter Reihenfolge wiederholen.

4. STÖRUNGSBESEITIGUNG

Eine Probleme können entweder infolge einfacher Wartungsvorgänge oder durch die falsche Auswahr der Einstellungen verursacht werden. Bevor Sie einen Kundendienstmitarbeiter kontaktieren, werfen Sie einen Blick auf die folgende Tabelle.

Aufgetretenes PROBLEM Vorgesehene LösUNG
Der Ofen Funktioniert nicht.	Stellen Sie safer, dass der Stecker eingesteckt ist.Stellen Sie safer, dass der Programmierer/die Uhr auf manuellen Betrieb eingestellt ist.Uberprüfen Sie das Stromnetz (Sicherungskosten). Wenn eine Störung auftritt, rufen Sieitte einen Elektriker an.
Während des Garvorgangs schaltet sich das Thermostat nicht mehr ein.	Drehen Sie den Thermostat auf eine höhere Temperatur.Drehen Sie den Funktionswähler auf eine andere Funktion.
Die Ofenleuchte schaltet sich nicht ein.	Drehen Sie den Funktionswähler auf eine andere Funktion.Stellen Sie safer, dass die Glühlampe ordnungsgemäß eingesetzt ist.Wenn sie durchgebranntist,kaufen Sie in einem Kundendienstcenter eine Glühlampe speziell für hohe Temperaturen und setzen Sie sie gemäß der Beschreibung auf Seite 17 ein..

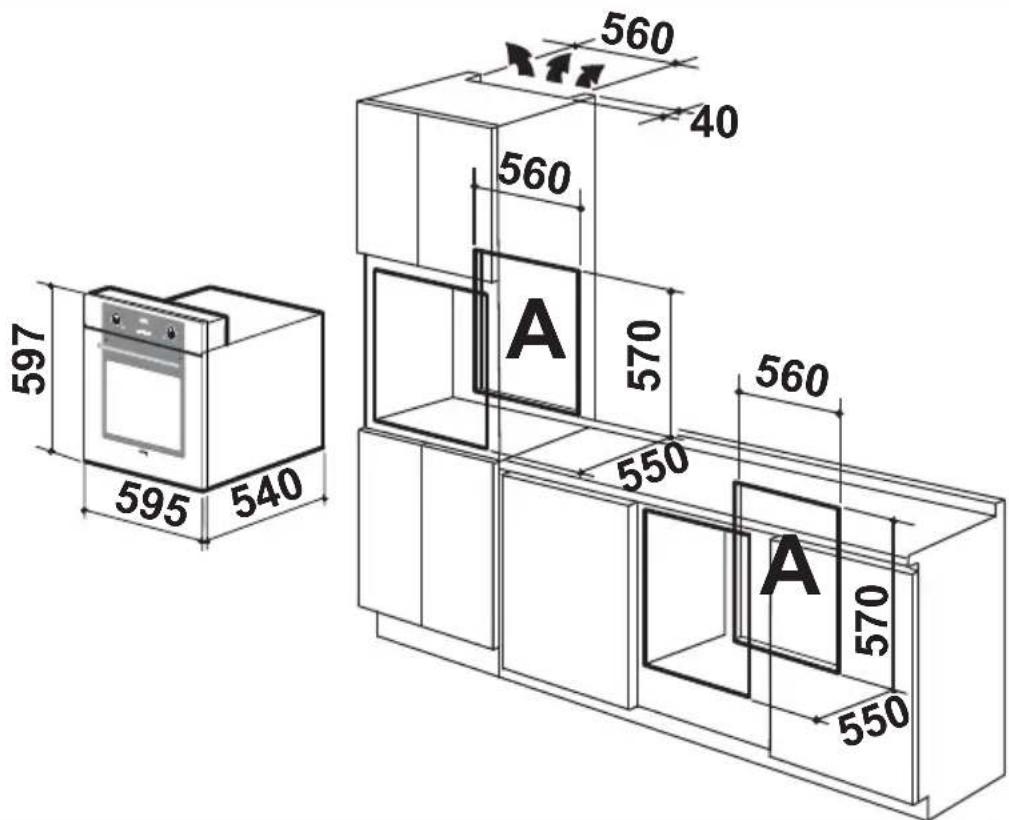

MINDESTGRösSE DES FÜR DEN OFEN VORGESEHENEN EINBAUSCHRANKS (Abb. 10)

HOHE mm	BREITE mm	TIEFE mm	VOLUME dm3
570	560	550	51

ELEKTRISCHE BAUTEILE

Beschreibung	Nennwerte
Unteres Heizelement des Ofens	170 + 800 W
Oberes Heizelement des Ofengrillsl	800 +1800 W
Hinteres Heizelement	2000 W
Heizelement des Grills	1800 W
Ofenleuchte	15 W - E 14 - T 300
Tangentialüfter oder Ventilator	18..22 W
Lüfter der hinteren Heizelements	25..29 W
Stromkabel	H05 RR-F 3x 1.5 mm²

TECHNISCHE INFORMATIONEN

Alle in thisem Abschnitt aufgeführten Anweisungen bezüglich der Installation und Wartung dürfen nur von autorisiertem Fachpersonal ausgeführrt werden. Der Hersteller kann nicht für Schäden an Personen oder Gegenständen, die durch die unsachgemäß Installation des Geräts verursacht wurden, haftbar gemacht werden.

AUSPACKEN IHRES GERÄTS

• Sobald die Verpackung enternt wurde, überprüfen Sie gründlich, dass das Gerät in einwandfreiem Zustand ist. Wenn Sie Zweifel haben, verwenden Sie das Gerät nicht und rufen Sie unseren Kundendienst an.
• Hebien Sie das Gerät nicht an den Griffen.
• Einige am Gerämtontierte Teile sind durch eine Folie geschützt. Dieser Schutz muss vor Inbetriebnahme des Geräts entfernt werden. Wir empfehlen Ihnen, die Folie entlang den Kanten mit einem scharfen Messer oder einem Nagel aufzuschlitzen.

Alle verwendeten Verpackungsmaterialien, die als potenzielle Gefahrenquelle gelten (Kartons, Tuten, Styropor, Nagel, etc.) müssen außer Reichweite von Kindern aufbewahrt werden. Alle verwendeten Verpackungsmaterialien sind umweltfreundlich und wieder verwertbar (Holzteile sind frei von Chemikalien, Karton In Polyethylen (PE), Gummi in Polypropylen (PP) und Füllmaterial in Styropor (PS) ohne Chlor-Fluorkarbide. Abfallstoffe können einer Behandlung unterzogen werden und wiederverwertet, und damit neue Rohstoffe gespart und die Abfallmenge reduziert werden. Zu dieser Zweck empfehlen wir, das Verpackungsmaterial in dem Laden, in dem Sie das Gerät gekauft haben, oder in einem Recyclinghof abzugeben. Fragen Sie ihren lokalen Kundendienst nach der{nachsten Werkstatt.

WARNHINWEISE

• Da es sich bei diesen Gerät um einen Einbaubackofen handelt, vergewissern Sie sich, dass die Wände oder Schrankteile, die mit dem Gerät in Kontakt kommt, einer Temperatur von mind. 70 K standhalt.
• Stellen Sie außer dem sicher, dass der Klebstoff, der in der Kunststoffbeschichtung des Geräts enthalten ist, einer Temperatur von 150^ C standhalt, um zu vermeiden, dass sich die mehrschlichtige Beschichtung lost.

INSTALLATION UND BEFESTIGUNG DES OFENS

Der Ofen kann in einen Hangeschrank oder in einen Unterschrank eingebaut werden, sofern die in Abb. 10 dargestillten Einbaumaße zur Verfugung stehen.

Um eine einwandfrei Wärmeverteilung zu gewährleisten, entfern den Sie die Rückplatte des Unterschranks oder schaffen Sie eine Luftungsöffnung (A) gemäß der Darstellung in Abb. 10.

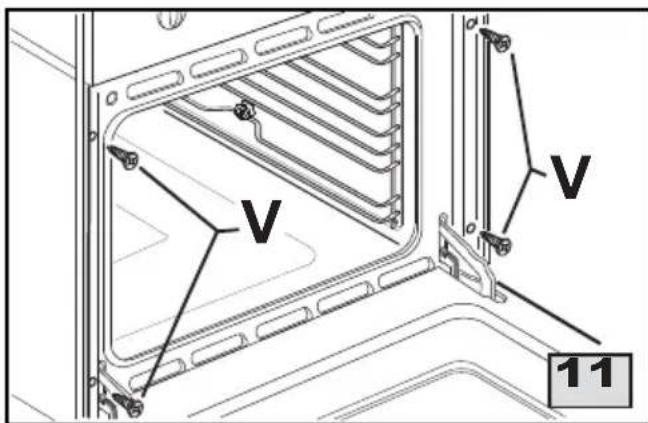

Setzen Sie das Gerät ein und sichern Sie es mit den mitgelieferten Schrauben (V) (Abb. 11).

Der Ofen muss auf einem festen Untergrund stehen, der seinem gesamtten gewicht standhalt, da die Schrauben nur dafür verwendet werden, das Gerät innerhalb des Schrankfachs zu befestigen.

ELEKTRISCHER ANSCHLUSS

Der elektrische Anschluss muss gemäß den geltenden Standards und Regel n vorgenommen werden.

Bevor Sie den Ofen an das Stromnetz anschließen, gehen Sieitte die folgende listedurch:

Die Stromstarke im System und in den Steckdosen reicht fur die maximale Leistung des Gerats aus (siehe Datenkennzeichnung auf der Rückseite des Ofens und im Bedienungshandbuch des Gerats)
Die Steckdose oder das System ist gemäß den aktuellen Standards und gesetzlichen Vorschriften wirksam geerdet. Wenn dies nicht gewährleistet ist, wird jegliche Haftung abgelehnt.
- Der Stecker und die Steckdose oder der mehrpolige Schalter muss nach der Installation des Geräts zugänglich sein.

Wenn Sie das Gerät über eine Steckdose mit dem Netz verbinden:

• Befestigen Sie einen Standardstecker am Stromkabel, der der auf dem Typenschild angegebenen Belastung standhalt. Verbinden Sie die Kabel und stellen Sie safer, dass sie den unter aufgeführten Angaben entsprechen. Achten Sie auf das Erdungskabel, das länger sein muss als die Phasenkabel:

Buchstabe L (Phase) = braunes Kabel

Buchstabe N (Neutral) = blaes Kabel

Symbol (Erde) grun/gelbes Kabel

• Das Stromkabel muss welt von den Hitzequellen entfernt ausgelegt werden und sollen unter 75^ bleiben.
• Vermeiden Sie die Verwendung von Adaptern oder Ableitungen, da diese Fehlkontakte und infolge dessen eine gefährliche Überhitzung verursachen können.

Wenn Sie das Gerät direkt mit dem Netz verbinden:

• Installieren Sie einen mehrpoligen Stecker, der den Belastung des Geräts standhalten kann, mit einer Mindestöffnung zwischen den Kontakten von 3 mm. Beachten Sie, dass das Erdungskabel durch den Schalter nicht ausgeschaltet werden darf.

WARTUNG

Vor dem Einsetzen jeglicher Ersatzteile ist es wichtig, das Gerät vom Stromnetz zu trennen.

ERSETZEN ELEKTRISCHER BAUTEILE

• Anweisungen zum Wechseln der Ofenleuchte fänden Sie auf Seite 17.
  Um auf andere elektrische Bauteile zuzugreifen, muss der Ofen, die Schrauben lösend (V) (fi g. 11), aus seinem Gehäuseschrank herausgenommen werden. Durch den Ausbau des Ofens konnen Sie auf das Klemmbrett (T) zugreifen (Abb. 12).
• Wenn das Stromkabel ausgewechselt werden muss, halten Sie immer das Erdungskabel länger als die Phasekabel und befolgen Sie alle im Abschnitt „ELEKTRISCHER ANSCHLUSS" aufgeführten Anweisungen.

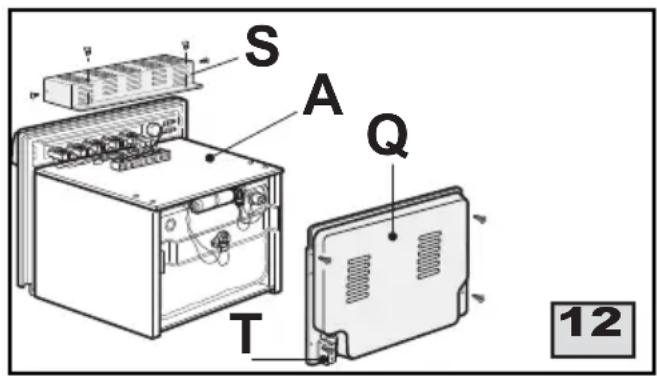

• Entfernen Sie die wichtere Schutzplatte (Q), um auf den hinteren Motor, die Heizelemente und die Temperaturbe Grenzungsvorrichtung zugreifen zu können (Abb. 12).

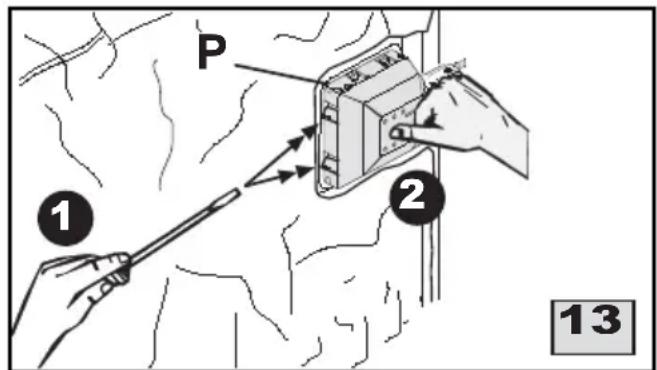

• Um die Lampenfassung (P) auszuwechseln, entfernen Sie die obere (A) und die seitlichen Schutzplatte. Danach drücken Sie mit einem Schraubenzieher auf die beiden Sperrkluppen (Abb. 13) und entfernen Sie die Lampenfassung von der Innenseite des Ofens.
• Um den Thermostat, den Gleichrichter, den Programmierer und die Anzeigeleuchten auszuwechseln, entfern den Sie das Schutzgehause (S) (Abb. 12). Entfern den Sie die Knöpfe und losen Sie die darunter liegenden Schrauben, um die Bauteile, die ausgetauscht werden müssen, zu entnahmen.

INDICE

1. NOTAS IMPORTANTES Y PRECAUCIONES DE USO 4-5
2. DESCRIPCION DEL APARATO 6-9
3. INSTRUCCIONES PARA EL USUARIO 10-17
4. ZQUE HACER SI ALGUN COMPONENTE NO FUNCIONA? 17
   5.CARACTERISTICAS TECNICAS 18
5. INSTRUCCIONES PARA EL INSTALADOR 19-20

TECHNICKY SERVIS A NAHRADNÉ DIELY
