MANUALE UTENTE HEL085TX Ardo

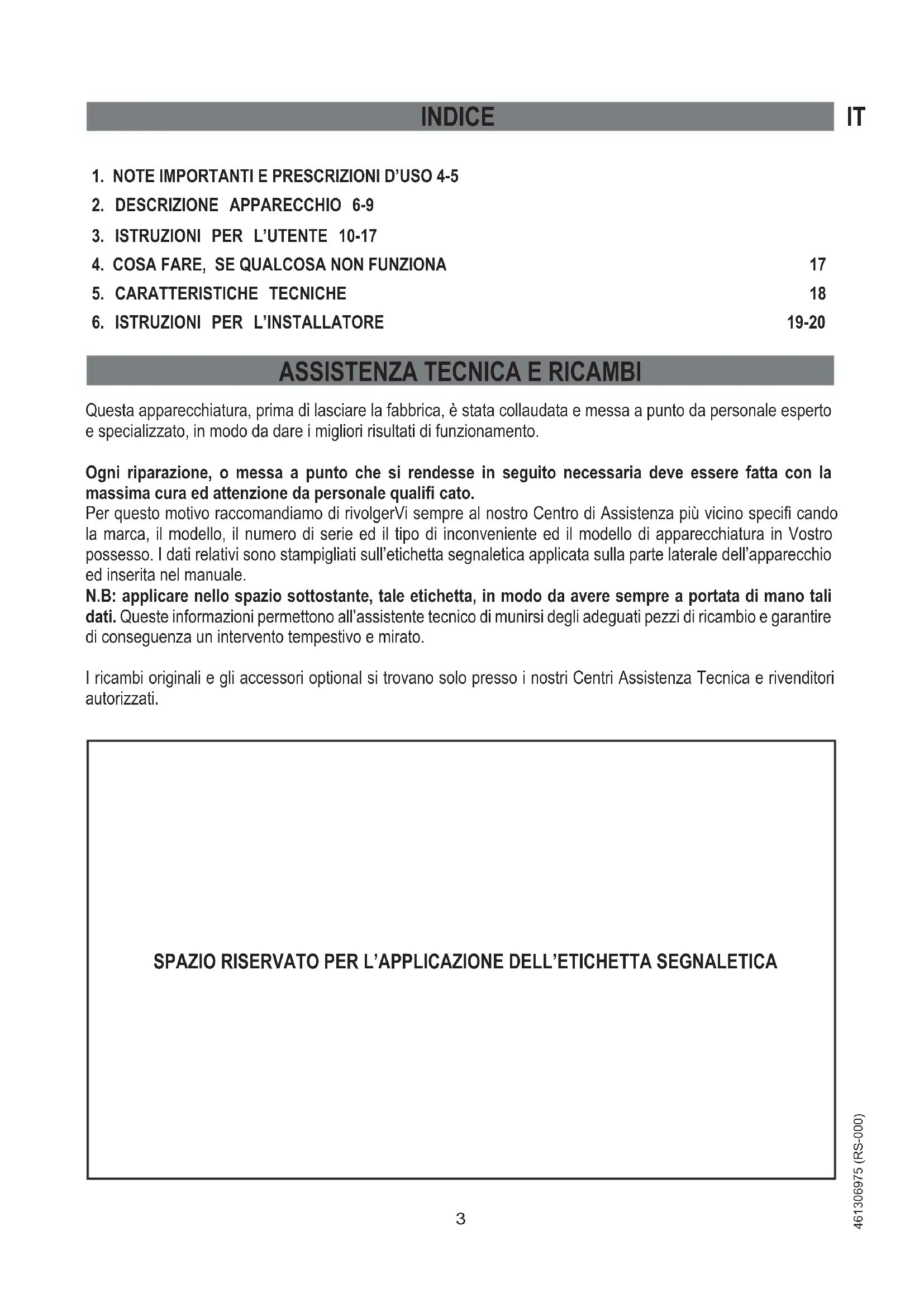

Questa appearecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da dare i migliori risultati di funzionamento.

Ogni riparazione, o messa a punto che si rendesse in seguito necessaria delve essere fatta con la massima cura ed attenzione da personale quali cato.

Per quello motivo raccomandiamo di rivolgerVi sempre al nostro Centro di Assistenza più vicino specifici cando la marca, il numero di serie ed il tipo di inconvenientiente ed il migliorato apparecchiatura in Vostro possesso. I dati relativi sono stampigliati sull'etichetta segnaletica applicata sulla parte laterale dell'apparecchio ed inserita nel manuale.

N.B: applicare nell' spazio sottostante, tale etichetta, in modo da ave sempre a portata di mano tali dati. Queste informazioni permettono all'assistente technique di munirsi degli adeguati pezzi di ricambio e garantire di risultazione un intervento tempestivo e mirato.

I ricambi originali e gli accessori optionali si trovano solo presso i nostri Centri Assistenza Tecnica e rivenditori autorizzati.

SPAZIO RISERVATO PER L'APPLICAZIONE DELL'ETICHETTA SEGNALETICA

L'apparecchio è stato progettato e costruito secondo le norme europee EN 60 335-1 e EN 60 335-2-6 più relativi emendamenti.

L'apparechio è conforme alle prescrizioni delle sottomotate Direttive Europee:

• CE 2006/95 relative alla sicurezza elettrica (BT).
• CEE 89/336 + 92/31 + 93/68 relative alla compatibilità elettromagnetica (EMC)

e riporta sull'etichetta segnaletica e sull'imballo il symbolo

Gli accessori del forno che possono venire a contatto con gli alimenti, sono costruii con materiali conformi a quanto prescritto alla direttiva CEE 89/109 del 21/12/88.

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il significolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fi ne della propria vita utile, dovendo essere trattato separamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fi ne vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifi uti.

L'adequata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagiate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifi uti, o al negazio in cui è stato effettuato l'acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sia direttemente sua partecipando ad un sistema collettivo

Lei ha acquistato un ns/ prodotto e sentitamente la ringraziamo. Siamo certi che questo nuovo apparecchio, moderno, funzionale e pratico, costruito con materiali di primissima qualità, soddisfera nel modo migliorare le sue esigenze. L'uso di questo nuovo apparecchio è facile, tuttavia prima di installarlo e farlo funzionare, è importante leggere attendamente questo libretto il quale fornisceindicazioni riguardanti la sicurezza d'installazione, d'uso e di manutenzione. Conservare con cura questo libretto per agli ulteriorore consulazione.

La Casa Costrutrice si riserva di apportare ai propri prodotti哪些 modifi che chere titenesse necessarie o utili,anche nell'interesse dell'utente,senza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

Essa non risponde delle possibili inesattezze, imputabili ad errorsi di stampa o di trascrizione, continue nel presente libero. N.B.: la grafica delle figure riportate nel libero è puramenteindicativa.

• L'installazione e le manutenzioni ( parte “6. ISTRUZIONI PER L'INSTALLATORE”) devono essere eseguite esclusivamente da personale quali cato.
• L'apparecchio dovrà essere destinato solo all'uso per il quale è stato concepito,cision la cottura ad uso domestico. Ogni altri uso è da considerarsi improprio e quindi pericoloso.
• Il costruttore non può essere considerato responsabile per eventuali danni a cose od a persona, derivanti da una INSTALLazione o da una manutenzione incorretta o da una errata utilizzazione dell'apparecchio.
• Dopo aver molto l'imballo esterno e gli imballi interni delle varie parti mobili, assicurarsi dell'integrità dell'apparecchio. In caso di dubbio non utilizzato l'apparecchio e rivolgersi a personale quali cato.
• Gli elementi dell'imballaggio (cartone, sacchetti, polistirolo espanso, chiodi...) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

In rispetto dell'ambiente, tutti i materiali d'imballaggio usati sono ecologici e riciclabili.

• La sicurezza elettrica di quello appearecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un buon impianto di messa a terra come previsto delle norme di sicurezza elettrica. Il costruttore declina agli responsabilità per l'inosservanza di queste disposizioni. In caso di dubbio richiedere un controllo accurato dell'impianto da parte di personale quali cato.

• Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica (vedere parte "5. CARATTERISTICHE TECHNICHE").

L'uso di un qualsiasi appearecchio elettrico comporta l'osservanza di alcune regole fondamentali:

Non toccare l'apparecchio con mani bagnate od umide.
Non usare l'apparecchio a piedi nudi.
Non tirare il cavo d'alimentazione per staccare la spina alla prese di corrente.
Non lasciare l'apparecchio esesto ad agenti atmosferici (pioggia, sole...)
Non permettere che l'apparecchio sia'utilizzato da bambini o da incapaci, alla sorvegianza.
- Prima di utilizzato l'apparecchio per la prima volta, è opportuno riscaldarlo vuoto a porta chiusa, alla massima temperatura per circa due ore, al fi ne di espellere l'odore caratteristico prodotto dall'isolamento di lana di vetro. Arieggiare l'ambiente durante l'operazione.
- Durante e dopo l'uso, il cristallo della porta forno e le parti accessibili possono essere molto calde e pertanto è necessario tenere lontano i bambini dall'apparecchio.
- Tenere ben pulito l'apparecchio. I residui di cibo possono causare rischi di incendio.
- Evitare di usare ilorno spento come spazio per riporre cibi o recipienti: in caso di accensione involontaria, quello comportamento più essere causa di danni ed incidenti.
- Se usate una presa di corrente nelle vicinanze dell'apparecchio, assicurarsi che i cavi degli elettrodomestici che state using non lo tocchino e siano suffi cientsamente distanti dalle parti calde dell'apparecchio.
- Dopo aver utilizzato l'apparecchio assicurarsi che tutti i comandi siano in posizione di spento o chiuso.
- Prima di effettuare qualiasi operazione di pulizia o manutenzione, disinserire l'apparecchio alla rete d'alimentazione elettrica.
- In caso di guasto e/o di cattivo funzionamento, spegnere e disinserire l'apparecchio alla rete elettrica e non manometterlo. Ogni riparazione, o messa a punto delve essere fatta con la massima cura ed attenzione da personale quali cato. Per questo motivo raccomandiamo di rivolverVi al nostro Centro di Assistenza più vicino specifici cando il tipo di inconvenientiente ed il modello di apparecchiatura in Vostro possesso.

IT 2. DESCrizIONE APPARECCHIO

HX060X

HX063X - HX080X

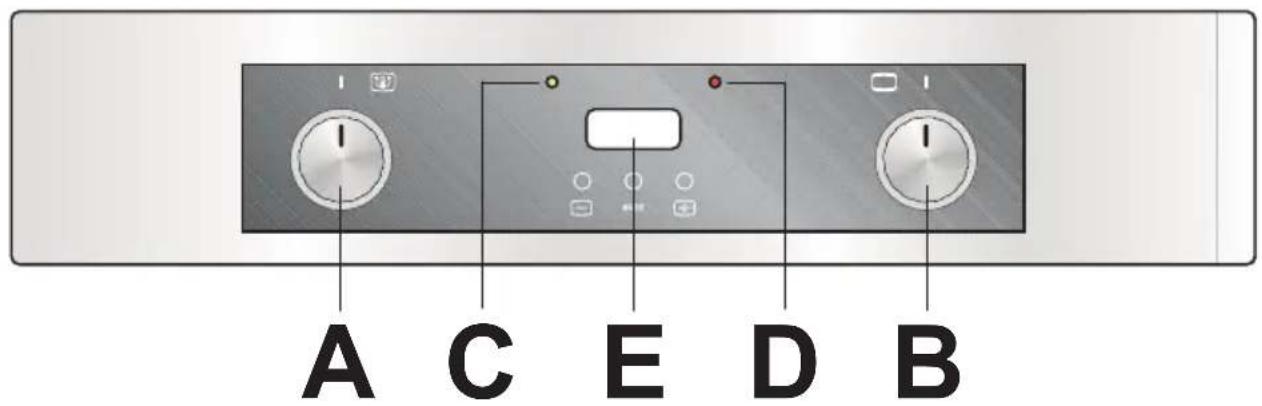

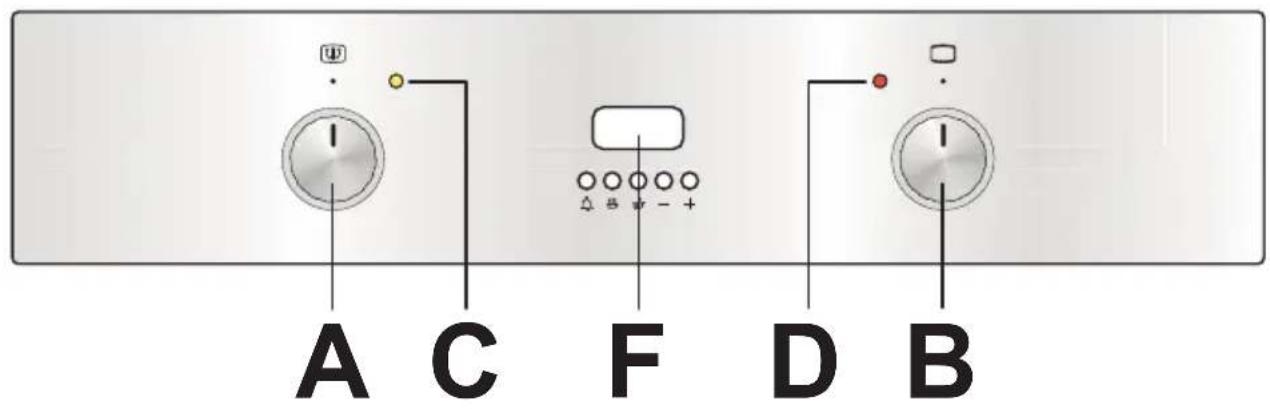

FRONTALINI COMANDI

A. Manopola termostato
B. Manopola selettore funzioni
C. Spia insertione termostato
D. Spia insertione componenti elettrici

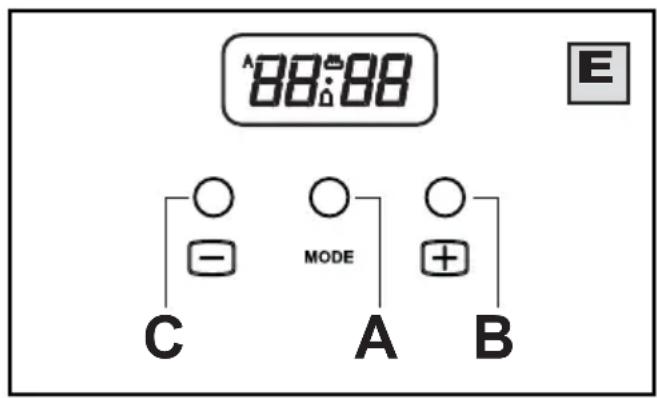

E. Programmatore elettronico "TOUCH"
F. Programmatore elettronico

COMANDI

MANOPOLA TERMOSTATO (rif. A)

Ruotando in senso orario la manopola, si potra scegliere i valori di temperatura delorno per cuocere le vivande (tra 50^ e Max).

MANOPOLA SELETTORE "6" POSIZIONI (rif. B)

Ruotando in senso orario od antiorario la manopola, troveremo i sottomotati symboli:

0 = Forno non inserto
= Accensione luce forno che in tutte le funzioni resta inserta
= Inserzione ventilatore
= Inserzione elementi riscaldanti superiore e inferiore
= hserzione elementi riscaldanti superiore e inferiore con ventilatore
= Inserzione elemento riscaldante grill
= Inserzione elemento riscaldante grill con ventilatore

MANOPOLA SELETTORE "8" POSIZIONI (rif. B)

Ruotando in senso orario od antiorario la manopola, troveremo i sottomotati symboli:

0= Forno non inserto

= Accensione luce forn che in tutte le funzioni resta inserta
= Inserzione ventilatore
= Inserzione elementi riscaldanti superiore e inferiore
= hserzione elementi riscaldanti superiore e inferiore con ventilatore
= Inserzione elemento riscaldante inferiore con ventilatore
= Inserzione elemento riscaldante posteriore con ventilatore
= Inserzione elemento riscaldante grill
= Inserzione elemento riscaldante grill con ventilatore

SPIA INSERZIONE TERMOSTATO (rif. C)

Quando è accesa segnala che il forno od il grill sono in funzione. Durante l'uso del forno si spegne quando la temperatura prescelta è raggiunta. Durante la cottura è normale che la spia gialla si accenda e si spenga a più riprese poiché la temperatura del forno è controllata.

SPIA INSERZIONE COMPONENTE ELETTRICl (rif. D)

Impostazione dell'ora

Dopo il collegamento elettrico o dopo la mancanza di corrente sul display, lampeggiano contemporaneamente leindicazioni"A"e "0,00" od il tempo trascorso dal ritorno della corrente.

Tenere premuto per quale istante contemporaneamente i pulsanti +e- oppure sostanto il pulsante MODE, fi no a quando il symbolo "A" scompare e il symbolo di funzionamento manuale si illumina.

L'ora cui essere impostata solo quando che il puntino tanto il symbolo lampeggia.

L'ora esatta non può essere corretta quando è in corso un programma di funzionamento.

Se l'impostazione dell'ora viene fatta quando un programma è stato impostato, quello si disattiva automaticamente.

Selezione dei programma

Tenendo premuto per quale istante il pulsante MODE e premendolo in successione inizia la segunte sequenza di programmi:

1. Contaminuti

L'orario scompare, il symbolo si illumina e con i pulsanti +e- è possibile impostare il tempo.

Al termine del tempo impostato si mette in funzione il segnale acustico ed il significolo lampeggia.

Per tacitare il segnale e far scomparire il symbolo tenere premere il pulsante MODE per quale istante.

Il funzionamento del contaminuti è independente da tutti gli altri programmi di cottura.

2. Durata cottura

L'orario scompare, il symbolo "A" e la scritta "dur" lampeggiano. Con i pulsanti +e- è possibile impostare il tempo di cottura. Al termine del tempo impostato si mette in funzione il segnale acustico ed il symbolo "A" lampeggia.

Per tacitare il segnale premere il pulsante MODE. Il fornò è disinserito, per rimetterlo in funzionamento manuale, tener premuto per quale istante contemporaneamente i pulsanti + e - oppure il pulsante MODE e il symbolo riappare.

3. Fine cottura

L'orario scompare, il symbolo "A" e la scritta "End" lampeggiano. Con i pulsanti +e- è possibile impostare l'ora di fi ne cottura.

Il symbolo spegne e appara il symbolo "A".

Il symbolo si illumina di nuovo quando ha inizio la cottura alorno. Allo scadere del tempo di cottura, il symbolo si spegne, il symbolo "A" lampeggia e si mette in funzione il segnale acustico.

Per tacitare il segnale premere il pulsante MODE.

Ilorno è disinserito, per rimetterlo in funzionamento manuale, tener premuto per quale istante contemporaneamente i pulsanti + e - oppure il pulsante MODE e il symbolo riappare.

Correzione/cancellazione del programma impostato

Un qualsiasi programma impostato cui estere cancellato tenero premuto per quale istante contemporaneamente i pulsanti ^+ e-.

Il simbolo "A" scompare.

Un qualsiasi programma impostato può essere corretto tenendo premuto per quale istante il pulsante MODE e poi premendolo in sequenza in base alla funzione che di delve correggere. La correzione deve essere eseguita mediante i pulsanti + e-.

In qualsiasi momento è possible controllare lo stato di avanzamento del programma impostato tenendo premuto per quale istante il pulsante MODE e poi premendolo in sequenza in base alla funzione che di deve visualizzare.

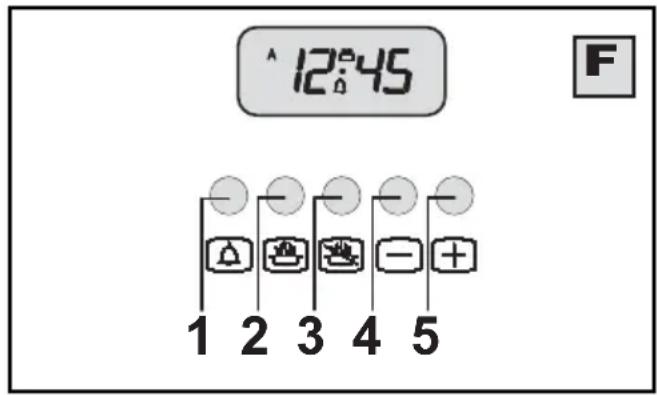

PROGRAMMATORE ELETTRONICO (rif. F)

Questo accessorio svolge le sottomotate funzioni:

• Orologio (si imposta con il tasto 2 e 3)
• Contaminuti (si imposta con il tasto 1)
  Durata di cottura (si imposta con il tasto 2)
• Fine cottura (si imposta con il tasto 3)
• Funzionamento manuale (si imposta con il tasto 2 e 3)
• Regolazione tempi indietro (si imposta con il tasto 4)
• Regolazione tempi in avanti (si imposta con il tasto 5)

Il display digitale indica sempre l'ora e più visualizzare i tempi di durata e fi ne cottura o del contaminuti, premendo il pulsante correspondente.

N.B.: Al termine di agli programmazione (escludo il contaminuti) il programmatore disinserisce ilorno.

Verifi care al successivo utilizzo delorno, se non si utilizza il programmatore, che quest'ultimo sia impostato sul funzionamento manuale (vedi istruzioni più sotto riportate).

Impostazione dell'ora (da 0,01 a 24,00 = hh,mm)

Dopo il collegamento elettrico o dopo la mancanza di corrente sul display lampeggiano contemporaneamente leindicazioni“A”e“0,00”od il tempo trascorso dal ritorno della corrente.

Premere contemporaneamente i pulsanti 2 e 3 ed impostare l'ora corrente premendo il pulsante 4 o 5. Terminato l'impostazione il symbolo "A" si spegne e si accende il symbolo di funzionamento manuale.

Funzionamento manuale

Automaticamenete con l'impostazione dell'ora, il programmatore si imposta sul funzionamento manuale.

Diversamente Anythingo quod avvenire soltanto al terminedella programmazione automatica o dopo averlacancellata premendo contemporaneamente i pulsanti 2 e3. Il significolo "A"scompare e il significolo si illumina.

Contaminuti (da 0,01 a 0,59 = hh,mm)

Premere il pulsante 1 e selezionare il tempo di cottura mediate il pulsante 4 o 5. Il symbolo si illumina. Al termine del tempo impostato si mette in funzione il segnale acustico ed il symbolo si spegne.

Funzionamento semiautomatico (con durata cottura da 0,01 a 23,59 = hh,mm

Premendo il pulsante 2 ed impostando il tempo di durata cottura con il pulsante 4 o 5, il symbolo "A" ed il symbolo si illuminano in permanenza. Trascorso il tempo impostato, il symbolo si spegne, il symbolo "A" lampeggia e si mette in funzione il segnale acustico.

Funzionamento semiautomatico (con fi ne cottura da 0,01 a 23,59 = hh,mm

Premendo il pulsante 3 ed impostando il tempo di fi ne cottura con il pulsante 5, il symbolo "A" ed il symbolo si illuminano in permanenza. Trascorso il tempo impostato, il symbolo si spegne, il symbolo "A" lampeggia e si mette in funzione il segnale acustico.

Funzionamento automatico (con inizio cottura posticipato)

Programmare prima la durata del tempo di cottura (il simbolo "A" ed il simbolo si illuminano) e poi la fine del tempo di cottura (il simbolo si spegne) come descrizione in precedenza. Il simbolo si illumina di nuovo quando ha inizio la cottura alorno. Allo scadere del tempo di cottura, il simbolo si spegne, il simbolo "A" lampeggia e si mette in funzione il segnale acustico.

Segnale acustico

Il segnale acustico entra in funzione al termine di una programmazione o della funzione contaminuti ed ha la durata di circa 7 minuti. Per interromperlo prima, si dovrè premere uno dei pulsanti delle funzioni.

Inizioprogramma econtrollo

Il programma ha inizio dopo l'impostazione. In qualsiasi momento è possible controllare il programma impostato premendo il pulsante corrispondente.

Correzione/cancellazione del programma impostato

Si ha un erre di programmazione del funzionamento automatico, se l'ora indica dall'orologio è compresa tra l'ora di inizio cottura e l'ora di fi ne cottura. L'errese sare immeditatamente segnalato acusticamente e mediate lampeggio del symbolo "A". L'errese di impostazione cui essere corretto variano la durata od il tempo di fi ne cottura. Un qualiasi programma impostato cui essere corretto in qualiasi段时间o premendo prima il rispetto tasto di programmazione e poi i tasti 4 o 5. La cancellazione di un programma si effettua correggendo il tempo impostato portandolo sul valore "0,00". Cancellando la durata di funzionamento si cancella automaticamente la fi ne di funzionamento e viceversa. Il fornso si spegne automaticamente e il symbolo "A" lampeggia.

IT 3. ISTRUZIONI PER L'UTENTE: USO

DESCRIZIONEGENERALE

I ns/forni elettrici multifunzione (6 - 8 funzioni) permettono di scegliere il tipo di riscaldamento più idoneo alle diverse esigenze di cottura.

Per evitare il surriscaldamento del forno, l'apparecchio è dotato di un termostato di sicurezza che entra in funzione qualora si verifi chi un guasto al termostato principale. In quello caso l'alimentazione elettrica viene temporaneamente interrotta: non cercate di riparare da soli il guasto ma spegnete l'apparecchio e contattate il Centro di Assistenza più vicino.

Inoltre, l'apparecchio è dotato di un ventilatore di raffreddamento o tangenziale che ha il compito di raffreddare il frontale comandi, le manopole, la maniglia della porta forno ed i componenti elettrici.

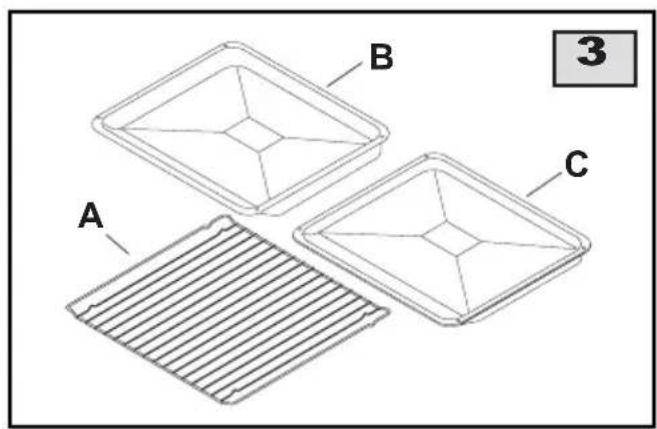

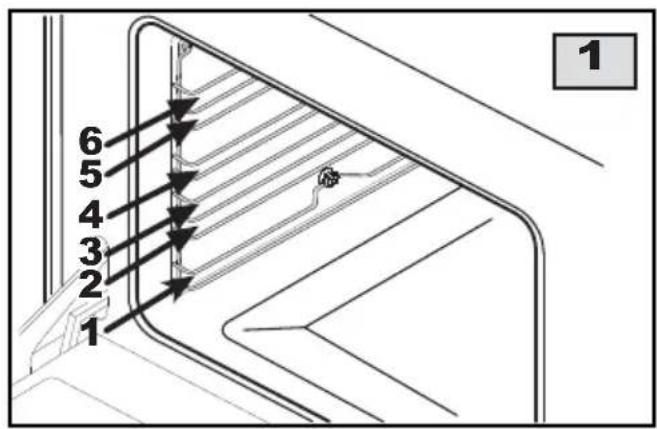

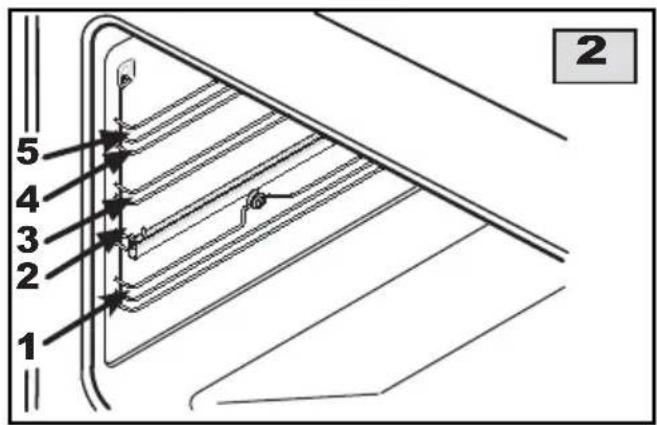

Il fornò può essere dotato di guide fi sse (fi g. 1) o telescopiche (fi g. 2), sulle quali possono essere posizionati i sottomotati accessori, (fi g. 3) la cui dotazione varia da modello a modello:

• griglia forno (A)
• leccarda o vassoio raccogligocce (B)
• teglia per pasticceria o pizza (C)

Per sfruttare al meglio le proprie prestazioni e per un corretto posizionamento della griglia forno (A), consultare le tabelle di cottura a pag. 15.

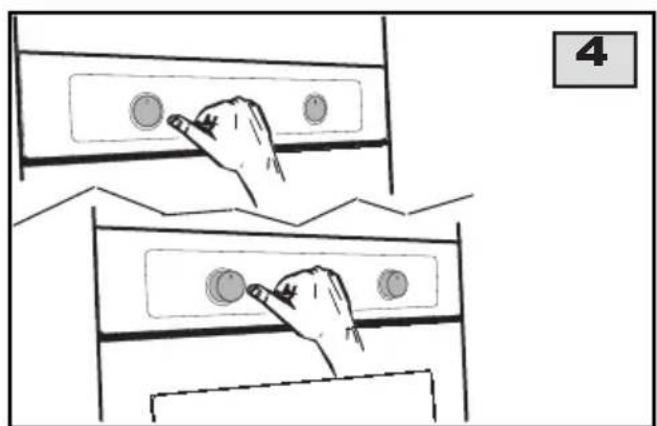

L'apparecchio è dotato di manopole «push-push». Per usare ilorno, è necessario estrarre le manopole premendo sulle stesse (vedi fig. 4).

Durante l'uso delorno, assicurarsi che le manopole siano esterne rispetto il frontalino onde evitare un eventuale surriscaldamento

NOTE SULLA SICUREZZA:

• Non lasciare ilorno incustodito durante le cotture. Accertarsi che i bambini non giochino con l'apparecchio.
• Per aprire la porta forno impugnare sempre la maniglia nella parte centrale. Non esercitare pressioni excessive sulla porta quando è aperta.
  Non preoccuparsi se durante la cottura, si forma della condensa sulla porta e sulle pareti interne del forno. Questo non infl uisce sul funzionamento dello stesso.
• Quando si après la porta forno, attenzione alla fuoriuscita di vapore bolrente.
• Durante l'uso l'apparecchio diventa molto caldo. Fare attenzione a non toccare gli elementi riscaldanti all'interno delorno. Utilizzato quanti da forn o per inseire od estrarre recipienti dal forn.
• Quando togliete o mettete le pietanze nel forno, accertatevi che i condimenti non cadano in notevoli quantità sul fondo (oli e grassi, se surriscaldati, sono disponibile infi ammabili).
• Utilizzare recipienti resistenti alle temperature indicate alla manopola termostato.
• Durante la cottura, onde evitare risultati negativi, si raccomanda vivamente di non coprire la sua forno o le griglie con fogli d'alluminio o con altri materiali. Casseruole, stampi o od altre vanno sempre positizonati sulla griglia forno
• Utilizzate sempre la leccarda per la raccolta del sugo prodotto dalle carni durante la cottura al grill, come individato nel paragrafo "CONSIGLI PRATICI PER LA COTTURA.
• Dopo aver utilizzato l'apparecchio assicurarsi che tutti i comandi siano in posizione di spento o chiuso.
• ATTENZIONE!!! Durante e dato l'uso, il cristallo della porta forno e le parti accessibili sono essere molto calde e pertanto è necessario tenere lontano i bambini dall'apparecchio.

IMPORTANT!!! Durante l'uso delorno e del grill, la porta forno deve essere chiusa.

COME COMPORTARSI AL PRIMO UTILIZZO

Verificare che l'eventuale accessorio di programmazione cottura sa in posizione manuale, poi, al fine di espellere l'odore caratteristico prodotto dall'isolamento di lana di vetro, riscaldare per circa due ore ilorno vuoto a porta chiusa, sulla posizione di massima temperatura.

Durante l'intera operazione non sostare nella stanza ed arieggiarla. Trascorso il tempo, lasciare raffreddare l'apparecchio e pulire l'interno con acqua calda e un detersivo delicato.

Lavare又能e tutti gli accessori (griglia, teglia, leccarda, schidione,...) prima dell'uso.

Prima di effettuare la pulizia, disinserire l'apparecchio alla rete d'alimentazione elettrica.

COME USARE IL FORNO MULTIFUNZIONE

SCONGELAMENTO CON ARIA AMBIENTE

Ruotare la manopola del selettore (B) sul significato e poi introdurre le vivande da scongelare nel forno. Il tempo necessario per lo scongelamento dipende alla quantità e dal genere delle vivande. Selezionando esta funzione, viene inserto soltanto il ventilatore che fa circolare l'aria che investe le vivande surgelate e le scongela molto lentamente. Particularmente indicate per la frutta e i dolci.

COTTURA TRADIZIONALE

Ruotare la manopola del selettore (B) sul significato e regolare la manopola del termostato (A) sulla temperatura desiderata. Se si effettua il preriscaldamento, attendere che la lampada spia gialla del termostato si spenga prima di introdurre le vivande. Selezionando esta funzione vengono inserti gli elementi riscaldanti superiore ed inferiore che distribuiscono il calore dall'alto e dal basso sulle vivande. Questa cottura è adatta per cucinare qualiasi tipo di alimento (carne, pesce, pane, pizza, dolci ...).

COTTURA TRADIZIONALE FORZATA

Ruotare la manopola del selettore (B) sul significato e regolare la manopola del termostato (A) sulla temperatura desiderata. Se si effettua il preriscaldamento, attendere che la lampada spia gialla del termostato si spenga prima di introdurre le vivande. Selezionando esta funzione vengono inserti gli elementi riscaldanti superiore ed inferiore ed il calore irraggiato viene distribuito dal ventilatore. Questa cottura è particolarmente indicata per cuocere in modo rapido e simultaneo su diversi guide (fi g. 5).

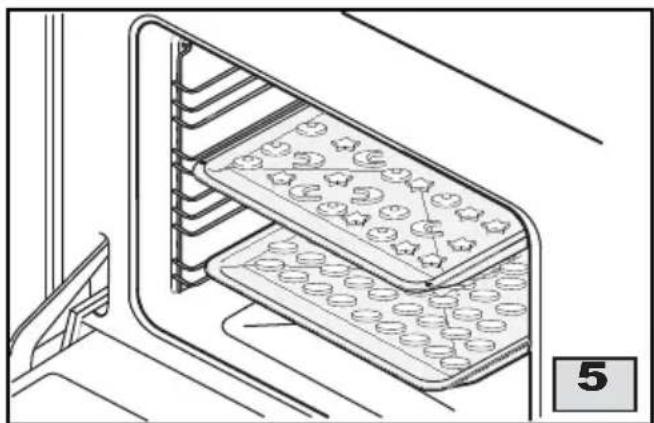

SCONGELAMENTO E RISCALDAMENTO CON ARIA CALDA (solo forn i 8 funzioni)

Ruotare la manopola del selettore (B) sul significato e regolare la manopola del termostato (A) sulla temperatura desiderata ed introduire le vivande nel forno. Selezionando esta funzione viene inserto l'elemento riscaldante inferiore ed il calore irraggiato viene distribuito dal ventilatore. Questa funzione è particolarmente adatta per scongelare e riscaldare prodotti gastronomici più preparati.

COTTURA A CONVEZIONE FORZATA CON RESISTENZA POSTERIORE (solo forn i 8 funzioni)

Ruotare la manopola del selettore (B) sul significato e regolare la manopola del termostato (A) sulla temperatura desiderata ed introdurre le vivande. Se si effettua il preriscaldamento, attendere che la lampada spia gialla del termostato si spenga prima di introdurre le vivande. Selezionando esta funzione viene inserto l'elemento riscaldante posteriori ed il calore prodotto è fatto circolare dal ventilatore. Il calore pertanto raggiunge rapidamente ed uniformmente il vano forno permettendo di cuocere contemporaneamente diversi cibi sistematii su più ripiani (fi g. 5).

COTTURA AL GRILL

Ruotare la manopola del selettore (B) sul significato regolare la manopola del termostato (A) sulla temperatura desiderata. Selezionando esta funzione viene inserto l'elemento riscaldante superiore centrale che distribuisce direttamente il calore sulle vivande (fi g. 6). Oltre a grigliare, cui èsso esse utilizzata per dorare leggermente le vivande più cotte o tostare pane.

Utilizzare sempre la leccarda per la raccolta del sugo, come indicato nel paragrafo "CONSIGLI PRATICI PER LA COTTURA"

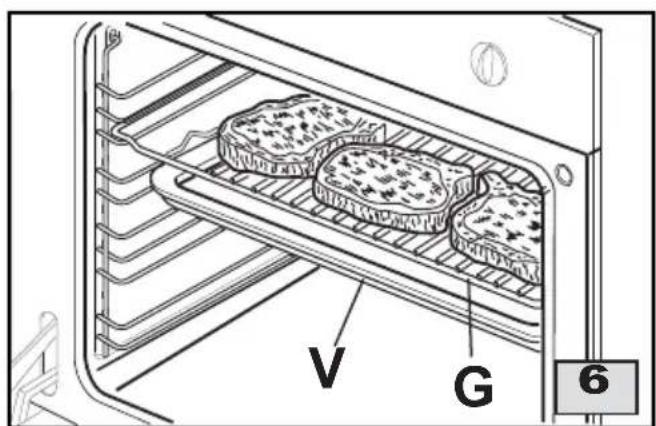

COTTURA AL GRILL A CONVEZIONE FORZATA

Ruotare la manopola del selettore (B) sul significato e regolare la manopola del termostato (A) sulla temperatura desiderata. Selezionando esta funzione viene inserto l'elemento riscaldante superiore centrale ed il calore irraggiato viene distribuito dal ventilatore. Questa cottura è particolarmente indicata per mitigare l'irraggiamento diretto dell'elemento riscaldante superiore using temperature di cottura inferiori, permettendo una doratura uniforme e croccante. Ideale per pesce e crostini.

Utilizzato sempre la leccarda per la raccolta del sugo, come indicato nel paragrafo "CONSIGLI PRATICI PER LA COTTURA".

CONSIGLI PRATICI PER LA COTTURA

Dolci e pane:

• Prima di iniziare la cottura di dolci o pane, preriscaldare ilorno per almeno 15 minuti.
• Durante la cottura, la porta forno non deve essere aperta perché l'aria fredda esterna interromperebbe la lievitazione.
• A cottura ultimata, lasciare riposare i dolci nel forn o spento per 10 minuti circa.
• Non usare il vassoio forno smaltato o leccarda, in dotazione all'apparecchio, per cuocere dolci.
• Come stabilire se il dolce è cotto? Circa 5 minuti prima della fi ne del tempo di cottura, infi lare uno stecchino di legno nella parte più alta del dolce. Se rittarate lo stecchino pulito, il dolce è cotto.
• Se il dolce si "abbassa". La prossima volta, usare meno liquidi od abbassare la temperatura di 10^ .
• Se il dolce è troppo asciutto. Praticare con uno stuzzicadenti piccoli fori nel dolce e versarci sopra gocce di succo di frutta o di una bevanda alcolica. La prossima volta, augmentare la temperatura di 10^ e ridurre i tempi di cottura.
• Se il dolce è troppo scuro sopra. La prossima volta, posizionarlo ad una altezza inferiore, ridurre la temperatura e prolungare i tempi di cottura.
• Se il dolce è bruciato sopra. Eliminare la parte bruciata e cospargerlo di zucchero oppure, guarnirlo con panna, marmellata, crema ecc....
• Se il dolce è troppo scuro sotto. La prossima volta, posizionarlo ad una altezza superiore e ridurre la temperatura.
• Se il pane o il dolce hanno una buona cottura esterna ma l'interno non è cotto. La prossima volta usare meno liquidi, ridurre la temperatura e prolongare i tempi di cottura.
• Se il dolce non si staccà dallo stampo. Staccare il dolce dal bordo dello stampo con un coltello. Ricoprire il dolce con un panno umido e capovolgere lo stampo. La prossima volta Ungere bene lo stampo e cospargerloanche con un po'di farina o di pangrattato.
• Se i biscotti non si staccano alla teglia pasticciare. Rimettere la teglia in forno per un po' e staccare i biscotti prima che si raffreddino. La prossima volta, utilizzare una "carta da forno" per evitare quello inconveniente.

Primi piatti e pietanze:

• Se nella cottura di pietanze, il tempo è superiore ai 40 minuti, spegnere ilorno 10 minuti prima della fine della cottura e sfruttare il calore residuo (risparnio d'energia).
• L'arrosto rimane più succosto se cotto in vasellame chiuso quando raggiunge una rosolatura più croccante se cotto in vasellame aperto.
• Le carni bianche, i volatili ed il pesce richiedono in genere medie temperature (inferiori ai 200^ )
• Le cotture "al sangue" di carni rosse richiedono alto temperature (oltre i 200^ ) e tempi brevi.
• Per ottenerarosti saporiti, lardellate e speziate la carne.
• Se l'arresto è duro. La prossima volta fare frollare maggiormente la carne.
• Se l'arresto è troppo scuro sopra o sotto. La prossima volta, posizionarlo ad una altezza inferiore o superiore, ridurre la temperatura e prolongare i tempi di cottura.
• L'arresto non è ben cotto? Tagliarlo a fette, sistemarlo in una teglia con il suo sugo e terminare la cottura.

Grigliature:

• Ungete leggermente ed aromatizzare i cibi da cuocere prima di grigliarli.
  Utilizzate sempre la leccarda per la raccolta del sugo prodotto dalle carni durante la cottura. Posizionatela in una delle guide sotto la griglia (fig. 6) od appoggiatela sul fondo del forno. Versate sempre un po' d'acqua nella leccarda. L'acqua impedisce che i grassi brucino, formando cattivi odori e fumo. Aggiungetene dell'altra durante la cottura per evitare che la stessa evaporiccessivamente.
  Girate i cibi a metà cottura.

L'alluminio è un materiale che si correde facilemente se viene a dato diretto con gli acidi organici presenti negli alimenti od aggianti durante la cottura (es. aceto, limone...). Pertanto si consiglia di non appoggiare mai direttamente i cibi da cuocere sugli accessori in alluminio e smaltati, ma utilizzato sempre l'apposita carta forno.

TABELLA COTTURE AL FORNO

CIBI	Peso kg	Teglie o stampa	N° guidadal basso		FORNO A CONVEZIONE NATURALE		FORNO A CONVEZIONE FORZATA (con l'ausilio del ventilatore)
			5 guide 6	guide	Temperatura in °C	Tempi di cottura in minuti primi	Temperatura in °C	Tempi di cottura in minuti primi
CARNI
Vitello arrosto	1	1	2	2 o 3	200-220	100-90	200-220	100-90
Maiale arrosto	1	1	2	2 o 3	200-220	120-100	200-220	120-100
Roast beef	1,15	1	1 o 2	1 o 2	220	60	=	=
Agnello arrosto	1	1	1 o 2	1 o 2	230	165	=	=
POLLAME
Pollo arrosto	1	1	2	2 o 3	200-220	100-90	=	=
Tacchino arrosto	6	1	2	2 o 3	220	15	=	=
Anatra arrosto	1,5	1	2	2 o 3	=	=	200-220	150-120
PESCE
Pesce arrosto	1	1	2	2 o 3	200	30-35	=	=
Pesce stufato	0,6	1	1 o 2	1 o 2	220	30	=	=
	1,15	1	1 o 2	1 o 2	220	45	=	=
PIZZA	1	1	2	3	225 - Max	25-30	200-220	25-35
	1 x 21	2	1 e 3	1 e 4	=	=	220	20
PANE	1	1	2 2 o 3	200-220 27-20 = =
PASTICERIA
Biscotti in generale		1	2	3	180	20-25	190	15
Biscotti		2	1 e 3	1 e 4	=	=	170-190	18-15
Biscotti al cocco		2	1 e 3	1 e 4	=	=	170-190	25-20
Biscotti al limone		2	1 e 3	1 e 4	=	=	170-190	27-23
Muffi ns		2	1 e 3	1 e 4	180	30-35	160-170	30-25
Panini dolci "buns"		1	2	3	225	18	=	=
Panini dolci "buns"		2	1 e 3	1 e 4	=	=	200	16
TORTE
Torta Paradiso	0,8	1	2	3	190	52	190	45
Torta di mele	=	1	2	3	190	60	=	=
Crostata di marmellata	=	1	2	3	=	=	190	45
Crostata di marmellata	=	2	1 e 3	1 e 4	=	=	175-190	50-40
Strudel	=	2 o 3	1	1	180-190	60-50	=	=
Torta salata	=	2 o 3	1	1	=	=	200-210	55-45

I valori riportati nelle tabelle (temperature e tempi di cottura) sono indicativi e in base alle diverse abitudini culinarie potranno variare.

TABELLA COTTURE AL GRILL

CIBI	Peso kg	N° guidadal basso		FORNO A CONVEZIONE NATURALE			FORNO A CONVEZIONE FORZATA(con l'ausilio del ventilatore)
		5 guide	guide	Temperaturain °C	Tempi di cottura in minuti primi		Temperaturain °C	Tempi di cottura in minuti primi
					1° lato 2° lato	1° lato 2° lato
CARNICostata	0,50	4 o 5	5 o 6	225 - Max	12-15	12-15	200	15	10
Bistecca	0,15	4 o 5	5 o 6	200-225	5	5	=	=	=
Pollo (tagliato a metà)	1	3 o 4	4 o 5	225	20	20	=	=	=
PESCETrota	0,42	4	5	=	=	=	200	10	10
Branzino	040	4 o 5	5 o 6	=	=	=	200	10-12	10-12
Sogliola	0.20	4 o 5	5 o 6	=	=	=	200	8-9	8-9

I valori riportati nelle tabelle (temperature e tempi di cottura) sono indicativi e in base alle diverse abitudini culinarie potranno variare. In modo particolare, nelle cotture delle carni al grill, questi valori dipenderanno molto dallo spessore della carne e dai gusti personali.

PULIZIA E MANTENIMENTO

• Prima di effettuare qualiasi operazione di pulizia e manutenzione, disinserire l'apparecchio alla rete d'alimentazione elettrica.
• Per la pulizia non devono essere utilizzati appearecchi a vapore.
• Si consiglia di effettuare la pulizia dell'apparecchio quando le parti non sono calde.
• E' sconsigliato l'uso di spugnette metalliche, spugne o polveri abrasive o spray corrosivi.
  Non permettere che l'aceto, il caffe, il latte, l'acqua saliva ed il succo di limone o di pomodoro rimangano per lungo tempo a contatto delle superfi ci.

PARTI ESTERNE

Tutti le parti dell'apparecchio (in metallo smaltato o verniciato, in acciaio, od in cristallo) vanno pulite frequentemente con acqua saponata tiepida e poi risciacquate ed asciugate con panno morbido.

Non usare materiali ruvidi abrasivi o raschietti metallici affi lati per pulire le porte di vetro delorno, dato che possono graffi are e causare la frantumazione del vetro. Non usare solventi aromatici od alifatici, per togliere macchie o colle di adesivi sulle superfici verniciate od in acciaio inox.

PARTI INTERNE FORNO

E' consigliabile pulire ilorno dopo anni uso, per eliminare i residui di cottura e di unto o zuccheri, che se bruciati nelle cotture successive creerebbbero incrostazioni o macchie indelebili ed odori sgradevoli.

Per mantenere a lungo le caratteristiche di lucentezza delle parti smaltate pulirle con acqua saponata tiepida avendo cura di risciacquare ed asciugarle perfettamente. Lavate sempreanche gli accessori utilizzati.

Non spruzzare o lavare le resistenze elettriche od il bulbo del termostato, con prodotti a base acida (verifi care l'etichetta informativa del prodotto da voi utilizzato).

Il costruttore non può essere considerato responsabile per gli eventuali danni arrecati da una pulizia errata.

GUARNIZIONE FACCIATA FORNO

La guarnizione della facciata forno assicura una funzione di tenuta e quindi, garantisce il corretto funzionamento del forno. Noi vi consigliamo di:

• pulirla evitando d'utilizzare oggetti o prodotti abrasivi.
  controllare periodicamente il suo stato.

Se la guarnizione è diventata dura o se è danneggiata, rivolgetevi al Centro di Assistenza più vicino ed evitare di utilizzato il forno fi nché non è stato riparato.

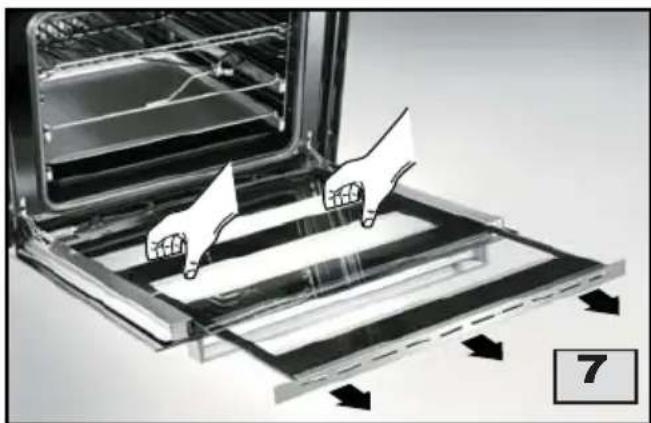

VETRO INTERNO PORTA FORNO

Una prerogativa dei nostri fornì è la possibilità di rimuovere disponibile,enza l'ausilio di personale specializzato, il vetro interno della porta forno per una perfetta pulizia. E' suffi ciente aprire la porta forno ed estrarre il supporto a cui è fissato il vetro (vedi fig. 7).

ATTENZIONE!! Questa operazione più essere fattaanche con la portamontata sull'apparecchio, ma in quello caso, con la porta orizzontale, fare attenzione che quando si sfila il vetro, la forza delle cerniere più fare chiudere di scatto la porta.

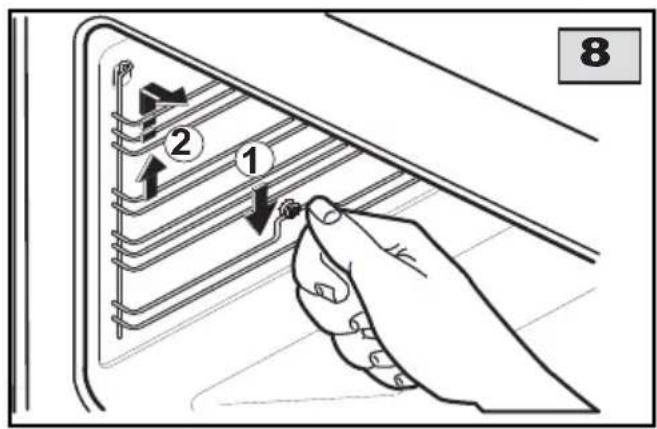

GRIGLIE LATERALI FORNO (fi g. 8)

Per una migliorie pulizia delle griglie laterali forno,queste possono estratte, seguendo le sottomotate operazioni:

• Premere con un dato sull'ultima guida, per liberare la griglia dal perno di fi ssaggio.
• Sollevarla versus l'alto ed estrarre le griglie.

Per rimontarle eseguire le suddette operazioni in modo inverso.

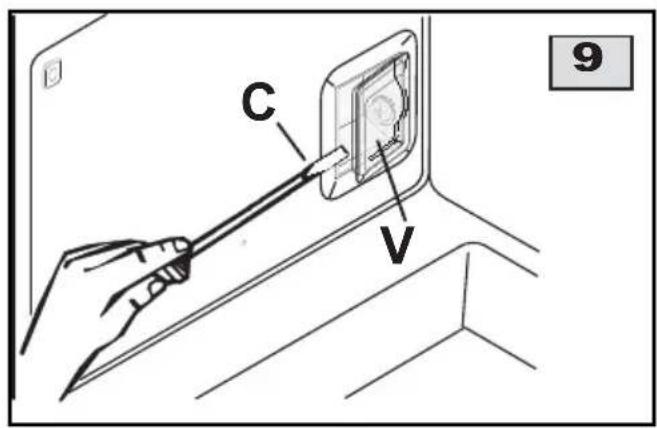

SOSTITUZIONE LAMPADA FORNO (fi g. 9)

ATTENZIONE!! Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

Nell'eventualità fosse necessario sostituire una od entrambe le lampade forno, esse devono averre le seguenti caratteristiche: 15 W - 230 V~ - 50 Hz - E 14 - resistente alle alto temperature (300^)

Per sostituire la lampada, è necessario eseguire le sottomotate operazioni:

• Estrarre le griglie laterali forno come indicate nel paragrafo precedente.
• Togliere il vetro di protezione (V) del portalampada, facendo leva con un cacciavite (C) tra lo stesso e la parete interna del forno.
• Sostituire la lampada e rimontare i particulari essequendo le suddette operazioni in modo inverso.

4. COSA FARE, SE....

Alcuni inconvenienti di funzionamento sono dipendere da esplici operazioni di manutenzione o da dimenticanze e sono essere lavorato nelle l'intervento dell'assistenza tecnica.

PROBLEMA SOLUZIONE
Il forno non funziona • Controllate	che la spina del cavo d'alimentazione sia collegata. • Controllate che le manopole siano impostate correttamente per la cottura e che l'eventuale programmatore o temporizzatore sia nella posizione manuale, ripetete quando le operazioni indicate nel libretto. • Controllate gli interrupttori di sicurezza (salvavita) dell'impianto elettrico. Se il guasto riguarda l'impianto, rivolgeteVi ad un elettricista.
Durante l'uso non si riaccende la spia del termostato	• Ruotate il termostato su una temperatura superiore. • Ruotate il selettore su un'altra funzione.
Non si accende la luce interna del forno	• Ruotate il selettore su un'altra funzione. • Verifi care che la lampada forno sia ben avvitata. • Acquistate presso un ns/Centro Assistenza una lampada per alte temperature e montatela seguendo le istruzioni date a pag. 17.

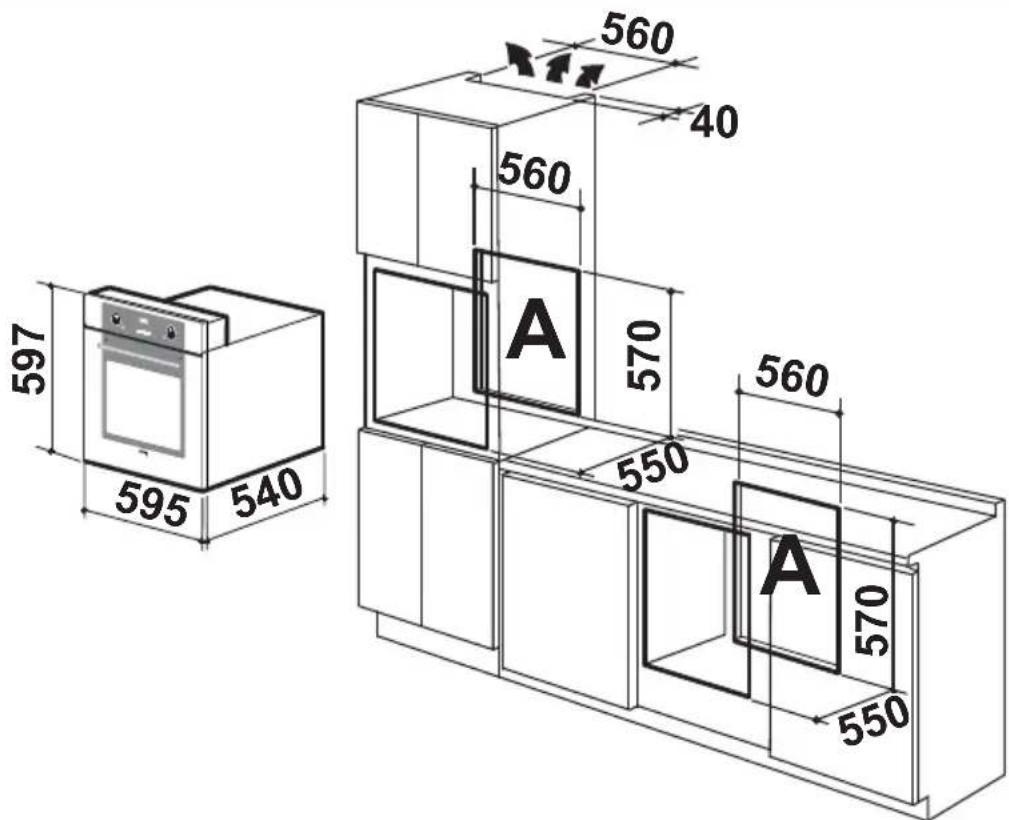

DIMENSIONI MINIME DEL VANO DA INCASSO (fig. 10)

ALTEZZA mm	LARGHEZZA mm	PROFONDITÀ mm	VOLUME dm3
570	560	550	51

COMPONENTI ELECTRICI

Descrizione	Dati nominali
resistenza inferiore forno	170 + 800 W
resistenza superiore forno-grill	800 +1800 W
resistenza posteriore forno	2000 W
resistenza grill	1800 W
lampada forno	15 W - E 14 - T 300
ventilatore tangenziale	18..22 W
motoventilatore	25..29 W
cavo d'alimentazione	H05 RR-F 3x 1.5 mm2

INFORMAZIONI TECNICHE

L'installazione e le manutenzioni elencate in questa parte devono essere eseguite escludivamente da personale quali cato. Il costruttore non può essere considerato responsable per eventuali danni a cose od a personne, derivanti da una installaz incorretta dell'apparecchio.

• Dopo aver molto l'imballo esterno e gli imballi interni delle varie parti mobili, assicurarsi dell'integrità dell'apparecchio. In caso di dubbio non utilizzato l'apparecchio e rivolgersi al più vicino Centro di Assistenza.
• Alcuni particolari vengono montati sull'apparecchio protetti da un rivestimento plastico. Questa protezione deve essereolta immancabilmente prima di usare l'apparecchio. Si consiglia di incidere il rivestimento sui bordi con una lama tagliente o semplicamente con la punta di uno spillo.
  Non usare la maniglia porta forno come leva per sollevare o trascinare l'apparecchio.

Gli elementi dell'imballaggio (cartone, sacchetti, polistirolo espanso, chiodi...) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo. In rispetto dell'ambiente, tutti i materiali d'imballaggio usati sono ecologici e riciclabili (i pezzi di legno non sono trattati chimicamente. I cartoni sono dall 80% al 100% di carta riciclata. Le buste sono di polietilene (PE), i nastri di polipropilene (PP) e le imbottiture di polistirolo espanso (PS) sulla corso-fl uoro-carburi. Mediating il trattamento e la riutilizzazione, le materie prime possono essere risparmiate ed i volumi dei rifi uti ridotti. Per la sua riutilizzazione, l'imballaggio può essere riportato al negotiante dove è stato acquistato l'apparecchio od ad un centro raccolta rifi uti. Si prega di richiedere l'indirizzo presso l'aministrazione del proprio comune.

AVVERTENZE

Le pareti adiacenti e circostanti l'apparecchio stessodevonoresistereadunasovratermatura di 65K.
- Il collante che unisce il laminato plastico al mobile, deve resistere a temperature non inferiori a 150^ C per evitare lo scollamento del rivestimento stesso.

INSERIMENTO E FISSAGGIO FORNO

Il fornò può essere inserito in un mobile a colonna oppure in un mobile base, praticando sugli stessi un'apertura per l'incasso come indicato nella fi g. 10.

Al fi ne di assicurare una adeguata aerazione dell'apparecchio, eliminare la parete posteriore del mobile base o praticare l'apertura (A) come indicato nella fi g. 10.

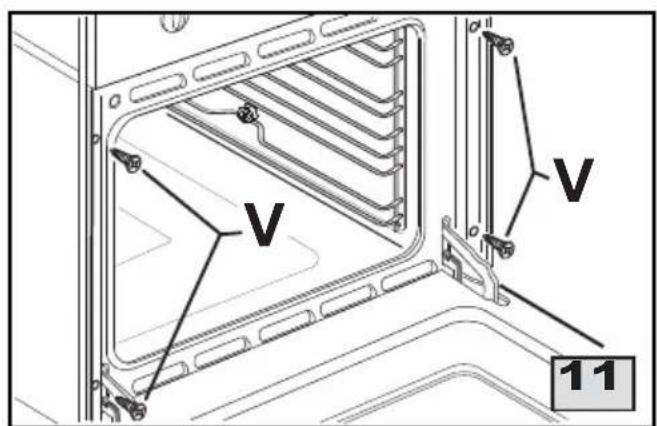

Introduire nell'apertura del mobile il forn o fi ssarlo con le apposite viti (V) (fi g. 11).

Il fornò deve appoggiare su un piano che sostosti il peso del fornò stesso, perché il fi ssaggio a mezzo delle viti è necessario escludivamente per evitarne la fuoriuscita dal mobile.

ALLACCIAMENTO ELETTRICO

Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.

Prima di effettuare l'allciamento, verifi care che:

• La portata elettrica dell'impiano e delle presedi corrente siano adeguate potenza è riportata sull'etichetta segnaletica del forno posta sulla parte laterale dello stesso e nel rispetto libretto d'istruzione.
• La presa o l'impianto sua munito di un effi cace collegamento a terra seconde le norme e le disposizioni di legge attualmente in vigore. Si declina agli responsabilità per l'inosservanza di queste disposizioni.
• La presa o l'interrottore omnipolare usati siano disponente raggiungibili con l'apparecchiatura installata.

Quando il collegamento alla rete d'alimentazione è effettuato tramite presa:

Applicare al cavo d'alimentazione, se sprovvisto, una spina normalizzata adatta al carico indicato sull'etichetta segnaletica. Allacciare i cavetti avendo cura di rispettare le sottomotate rispondenze e tenendo il conduttore di terra più lungo rispetto ai conduttori di fase:

lettera L (fase) = cavetto colore marrone

lettera N (neutro) = cavetto colore blu

simpolo (terra) = cavetto colore verde-giallo

• Il cavo d'alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una sovratemperatura di 75^ .
  Non utilizzare per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con seguenti pericolosi surriscaldamenti.

Quando il collegamento è effettuato direttamente alla rete elettrica:

• Interporre tra l'apparecchio e la rete un interrottore omnipolare, dimensionato al carico dell'apparecchio, con aperture minima fra i contatti di 3mm. Ricordare che il cavo di terra non deve essere interrotto dall'interruttore.

MANUTENZIONE

Prima di eseguire qualsiasi sostuzione si raccomanda vivamente di togliere corrente all'apparecchio.

SOSTITUZIONE COMPONENTE ELETTRICI

• Per sostituire la lampada forno, vedi istruzioni a pag. 17.
• Per accederereaglialtricomponenti elettrici, è indispensable estrarre il forno dal suo alloggiamento svitando le viti (V) (fig. 11). Con la simplice estrazione del forno si può intervenire direttamente sulla morsettiera (fig. 12)
• Nel caso di sostituzione del cavo d'alimentazione, tenere il conduttore di terra più lungo rispetto ai conduttori di fase ed inoltre si dovrà rispetto leindicazioni riportate nel paragrafo «ALLACCIAMENTO ELETTRICO».

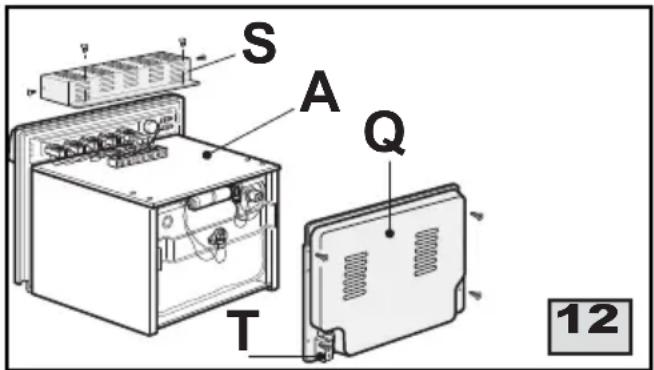

• Togliere la protezione posteriore (Q) per accedere al motoriduttore, alle resistenze ed al limitatore di temperatura (fig. 12).

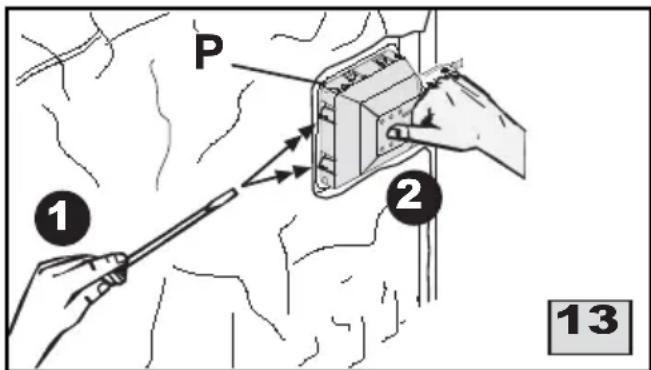

• Per sostituire il portalampada (P), togliere la protezione (A) ed il fianco, poi spingere con un cacciavite le due linguette di bloccaggio (vedi fig. 13) e sfilare il portalampada verso l'interno delorno.
• Per sostituire il termostato, il commutatore, il programmatatore e le spie, togliere la scatola di protezione (S) (fig. 12). Togliere le manopole e poi svitare le viti sottostanti per liberare i componenti da sostituire.

TURINYS

1. SVARBI INFORMACIJA IR NUODYMAI 4-5
2. PRIETAISO APRASYMAS 6-9
3. EKSPLOATAVIMO INSTRUKCIJOS 10-17
   4.GEDIMAI IR JU SALINIMAS 17
4. TECHNINES SAVYBES 18
5. INSTRUKCIJOS MONTUOTOJUI 19-20

TECHNINIS APTARNAVIMAS IR ATSARGINES DALYS
