BEDIENUNGSANLEITUNG PDC 184 Li FESTOOL

Tel.: +49 [0]7024/804-0

Telefax: +49 (0)7024/804-20608

www.festool.com

D	Originalbetriebsanleitung - Akku-Schlagbohrschrauber 6
GB	Original operating manual - Cordless impact driver 12
F	Notice d'utilisation d'origine - Perceuse-visseuse à percussion sans fil 18
E	Manual de instrucciones original - Taladro atornillador de percusión de batería 24
I	Istruzioni per l'uso originali - Trapano avvitatore a percussione a batteria 30
NL	Originele gebruksaanwijzing - Accuslagboorschroefmachine 36
S	Originalbruksanvisning - Batterislagskruvdragare 42
FIN	Alkuperäiset käytöohjeet - Akkuiskupora/ruuvinväännin 48
DK	Original drugsanvisning - Akku-slagbore-/skruemaskine 54
N	Originalbruksanvisning - Batteridrevet slagbor-skrumaskin 60
P	Manual de instruções original - Aparafusadoras de percussão de accumulator 66
RUS	Оригинал Ружовсква по заclпуатаци - Аккуларогая удэрь-шуруноBERT 72
CZ	Original námodu k obsslze - Akumulátorový kombinovaný šrouboväk 79
PL	Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrećtarka udarowa 85

PDC 18/4 Li

7

8

9

10

A

TCL 3
		BPC 12, BPC 15, BPC 18 BPS 12, BPS 15, BPS 18 BP 12, BP 15, BP 18
	V~	120
	Hz	60
	V=	10.8 - 18
	A	3
	°C	-5 - 45
		II

↓		→
Lilon 4,2 Ah	min.	~70
Lilon 5,2 Ah	min.	~90

BPC 18 Li
	V=	18
	Ah	5.2
	kg	0.7

Originalbetriebsanleitung

1 S y m b o l e

Symbol Bedeutung

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Gehorschutz tragen!

Schutzhandschuhe tragien!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmull geben.

Tipp, Hinweis

Handlungsanweisung

Eingangsspannung und Netzfrequenz

Ausgangsspannung

Schnellladung max.

Zulässiger Temperaturbereich

Schutzklasse II

Ladezeiten

Kapazität

Gewicht

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitschinweise

Warning! Lesen Sie s'amttliche Sicherheitshinweise und Anweisungen. Fehler bei der

Einhaltung der Warnhinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

2.2 Maschinenspezifische Sicherheitshinweise für Akku-Bohrschrauber

• Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.
• Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
• Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt des Einsatzwerkzeuges oder der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinz. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschühe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag verursachen! Sofort ausschalten!

• Halten Sie das Elektrowerkzeug fest in der Hand. Stellen Sie das Drehmoment beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment gefasst, die eine Drehung des Elektrowerkzeugs verursichen und zu Verletzungen führen können.
• Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung. Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen.
• Ein-/Ausschalter nicht dauerhaft arretieren!

2.3 Maschinenspezifische Sicherheitshinweise für Akkupack und Ladegerät

• Dieses Ladegerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen das Gerät nicht benutzen oder damit spielen.

-Akkupack und Ladegerat nicht offen!
- Ladegerät vor Metallteilen (z. B. Metallspane) oder Flüssigkeiten schützen!
- Explosionsgefahr! Keine Fremd-Akkupacks, keine Fremd-Ladegeräte verwenden!
- Akkupack vor Hitze >50^ z. B. auch vor dauernder Sonneneinstrahlung und Feuer schützen!
- Brennende Lilon-Akkupacks nie mit Wasser Löschen! Sand oder Feuerlöschdecke verwenden.
- Regelmäßig den Stecker und das Kabel prüfen um eine Gefährung zu vermeiden, und diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte erneuern halten.
- Bei Nicht-Gebrauch des Ladegerats den Netzstecker aus der Steckdoseziehen.

2.4 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Bohren

Schalldruckpegel L PA = 73 dB(A)

Schalleistungspegel L WA = 84 dB(A)

Unsicherheit K = 3 dB

Schlagbohren

Schalldruckpegel L PA=104 dB(A)

Schallleistungspegel L WA=115dB(A)

Unsicherheit K = 3 dB

VORSICHT

BeimArbeiteneintretenderSchall

Schädigung des Gehörs

Benutzen Sie einen Gehorschutz!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Bohren in Metall a = 5,6m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Schrauben a < 2,5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Schlagbohren in Beton a = 12,4m / s^2

$$ K = 3, 0 \mathrm {m} / \mathrm {s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäß Verwendung

Akku-Schlagbohrschrauber geeignet

• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien,
• zum Schlagbohren in Mauern, Beton und ähnlichen Baumaterialien,
• zum Ein- und Festschrauben von Schrauben.

Ladegerät TCL 3 geeignet

• zum Aufladen der Festool Akkupacks: BP, BPS und BPC (NiMH, NiCd, Lilon werden automatisch erkannt.)
  -nur fur Innengebrauch.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zahlt auch industrieller Dauerbetrieb.

4 Technische Daten

Akku-Schlagbohrschrauber		PDC 18/4 Li
Motorspannung 18 V
Leerlaufdrehzahl*	1. Gang	0 - 400 min-1
	2. Gang	0 - 850 min-1
	3. Gang	0 - 1850 min-1
	4. Gang	0 - 3800 min-1
Drehmoment weicher/harter Schraubfall		40/60 Nm
Drehmoment einstellbar**	1. Gang	0,75 - 12 Nm
	2. Gang	0,6 - 7,5 Nm
	3. Gang	0,55 - 5 Nm
	4. Gang	0,5 - 2,7 Nm
Bohrfutter-Spannbereich		1,5 - 13 mm
Bohrdurchmesser max.	Holz	50 mm
	Metall	12 mm
Schrauben in Fichte	bis ∅	8 mm

Akku-Schlagbohrschrauber PDC 18/4 Li

Werkzeugaufnahme in Bohrspin-del 1/4

Gewicht ohne Akkupack mit Cen- 1,6 kg trotec

• Drehzahl-Angaben mit voll geladenem Akkupack.
  ** In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert.
  Weitere technische Daten zum Ladegerät und zum mitgelieferten Akkupack sind auf Seite 5 angegeben.

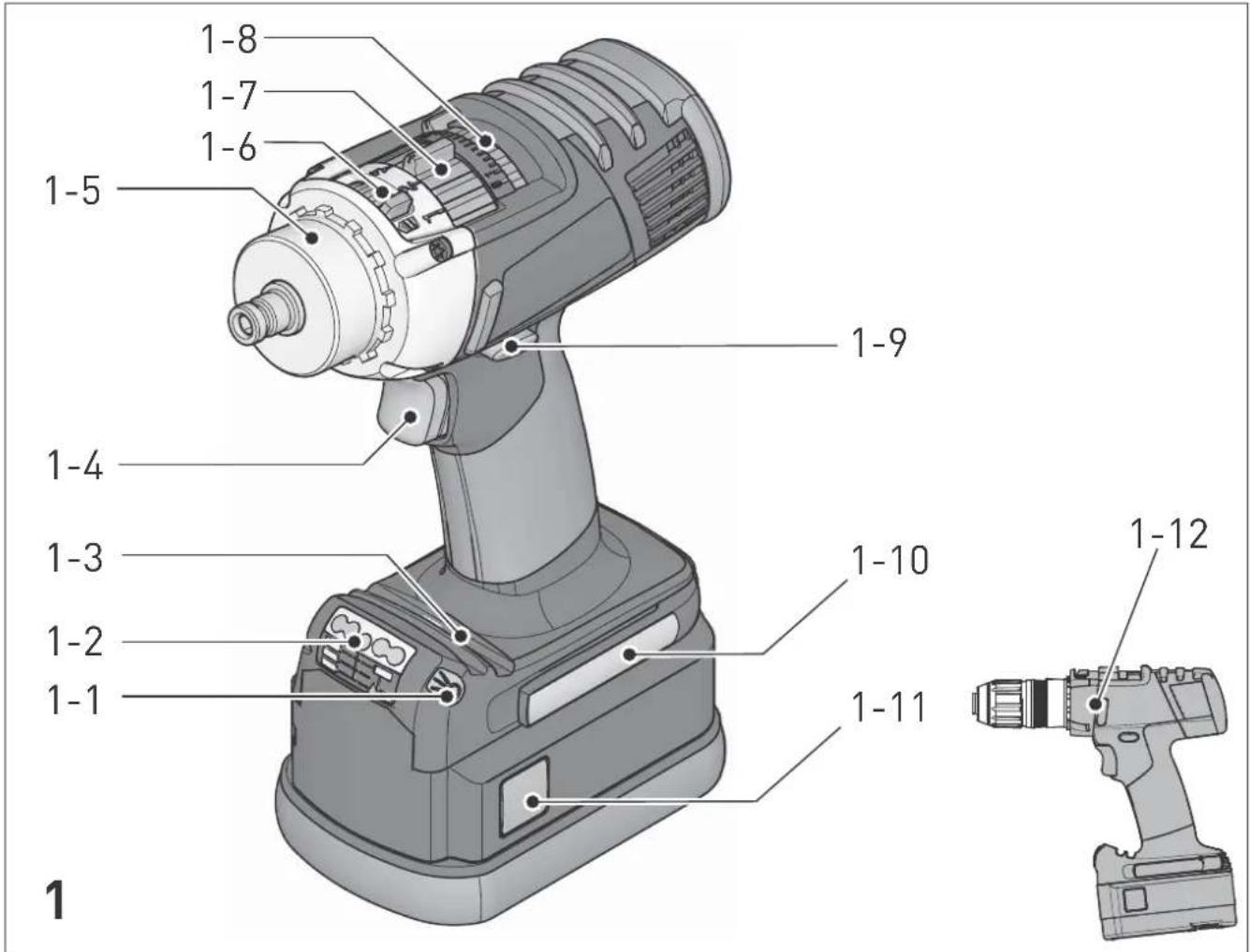

5 Geräteelemente

[1-1] Einsatzalter LED-Lampe
[1-2] LED-Lampe
[1-3] Bit-Depot
[1-4] Ein-/Ausschalter
[1-5] Spannhülse
[1-6] Umschalter Bohren/Schlagbohren
[1-7] Gang-Schalter
[1-8] Einstellrad Drehmoment
[1-9] Schalter für Rechts-/Links-Lauf
[1-10] Gurtelclip
[1-11] Taste zum Lösendes Akkupacks
[1-12] Isolierte Grifflächen [grau schattierter Bereich]
[3-1] LED-Anzeige
[3-2] Kabelaufwicklung

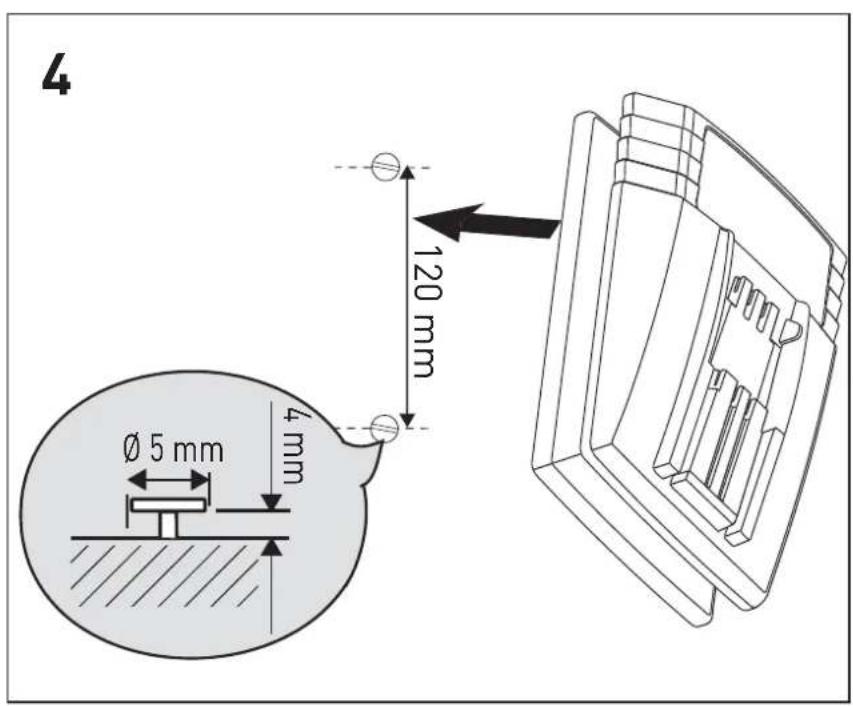

[4] Wandbefestigung Ladegerät

Abgebildetes oder beschriebenes Zubehör besteht. Teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Kabelaufwicklung Ladegerät [3-2]

Vor Inbetriebnahme muss das Kabel vollständig von der Aussparung abgewickelt werden.

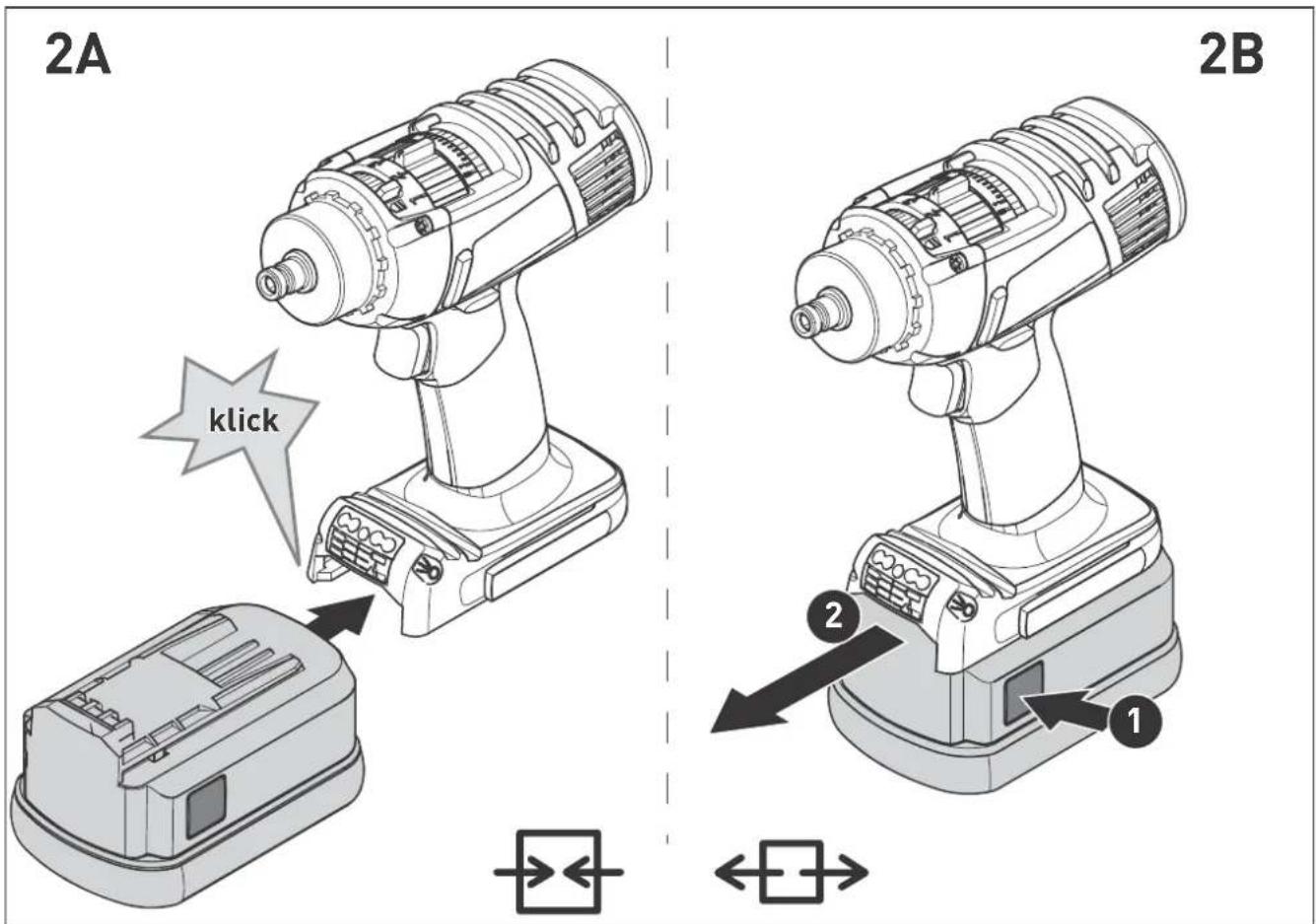

6.2 Akkpack wechseln

Akkpack einsetzen [2 A]

Akkpack abnehmer [2 B]

① Akkupack ist bei Lieferung(sofort einsatzbereit und kann jederzeit aufgeladen werden.

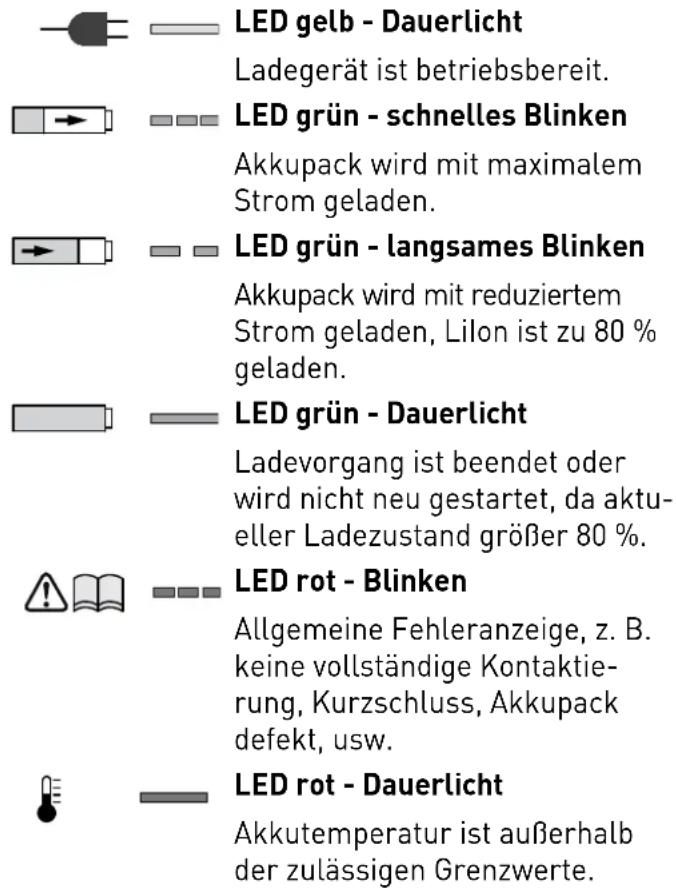

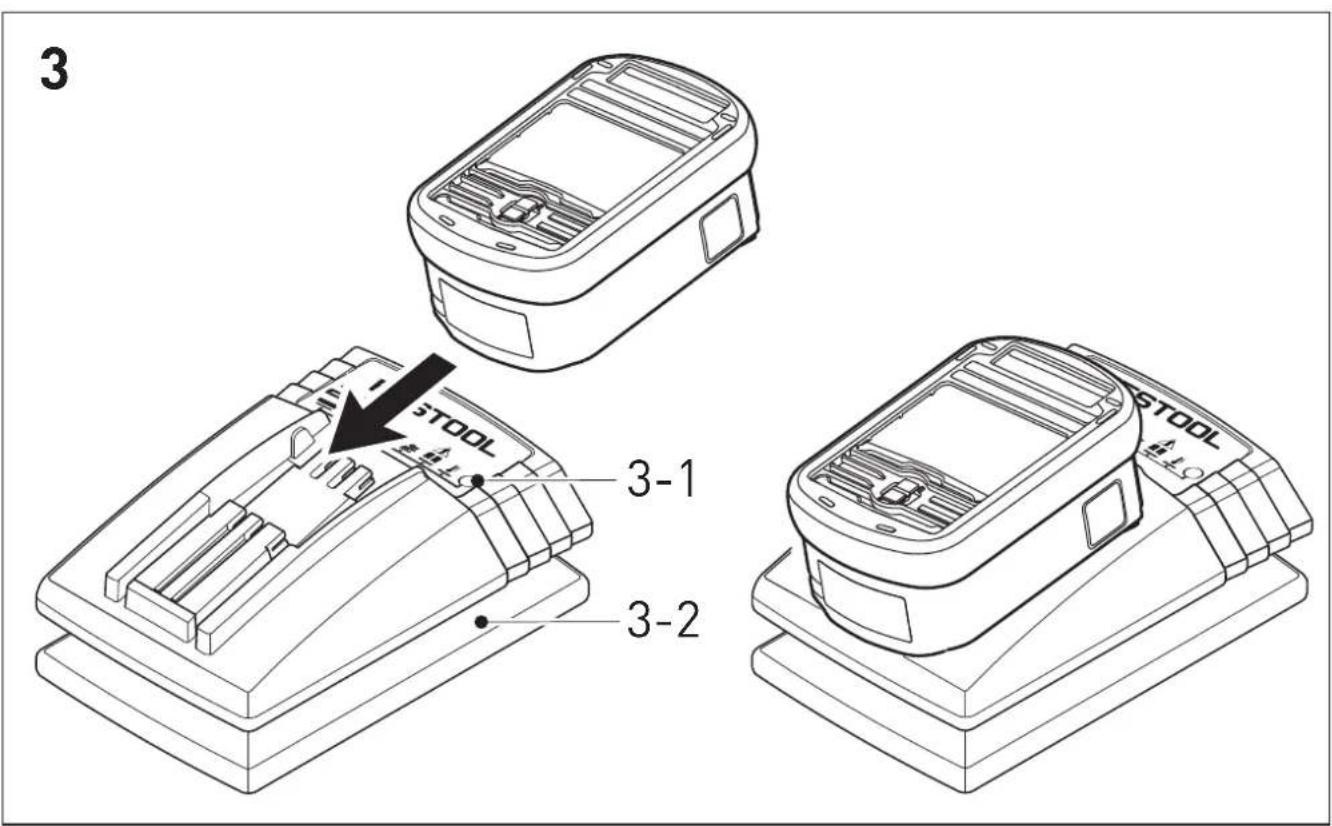

6.3 Akkupack laden [3]

Die LED [3-1] des Ladegerats zeigt den jeweiligen Betriebszustand des Ladegerates an.

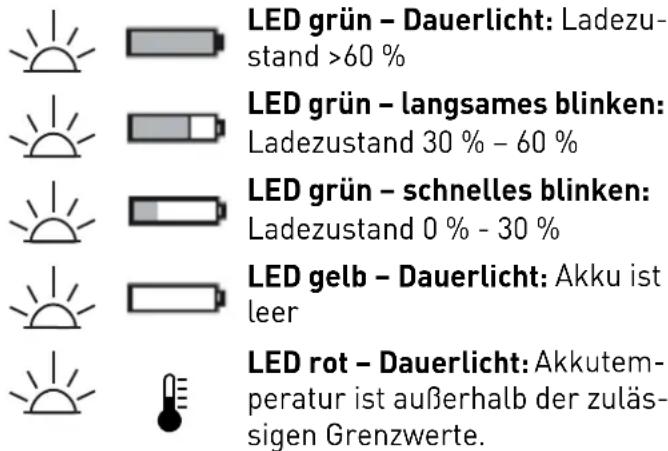

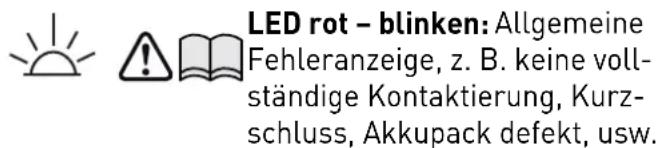

6.4 Beleuchtung und Akku-Kapazitätsanzeige

Die LED der Lampe [1-2] dient als Beuch-tung und als Akku-Kapazitätsanzeige.

Einschalter LED-Lampe [1-1] betätig:

1x ... LED, Beleuchtung des Arbeitsbereichs
2x ... Kapazitätsanzeige, zeit den Ladezustand des Akkupacks an (nicht mit NiCd- und NiMH-Akkupacks)

7 Einstellungen

VORSICHT

Verletzungsgefahr

Einstellungen nur bei ausgeschalteten Elektrowerkzeug!

7.1 Drehrichtungändern [1-9]

• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linklauf

7.2 Gang wechseln

Mit dem Gang-Schalter [1-7] kann das Getriebe umgeschalten werden.

7.3 Drehmoment einstellen [1-8]

Schrauben

Drehmoment entsprechend Einstellung:

Stellung 1 = kleines Drehmoment

Stellung 12 = hohes Drehmoment

Signalton bei Erreichen des eingestellten Drehmomentes, Maschine schaltet ab. Maschine lauft erst wieder, wenn der Ein-/Ausschalter [1-4] losgelassen und erneut gedrückt wird.

Bohren

Markierung zeigt auf Bohrersymbol = maxima les Drehmoment.

7.4 Schlagbohren

① Das Gerät ist bestimmt zum Schlagbohren in Ziegel, Mauerwerk und Stein.

Den Umschalter [1-6] auf das Hammersymbol stellen. Dabei Stellrad [1-8] auf Bohrsymbol stellen.

8 Werkzeugaufnahme, Vorsatzgeräte

WARNING

Verletzungsgefahr

Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmer!

VORSICHT

HeiBes und scharfes Werkzeug

Verletzungsgefahr

Keine stumpfe und defekte Einsatzwerkzeuge verwenden!
Schutzhandschuhe tragen.

Vor dem ersten Gebrauch: Bohrspindel und Getriebehals mit etwas Mehrzweckfett bestreichen.

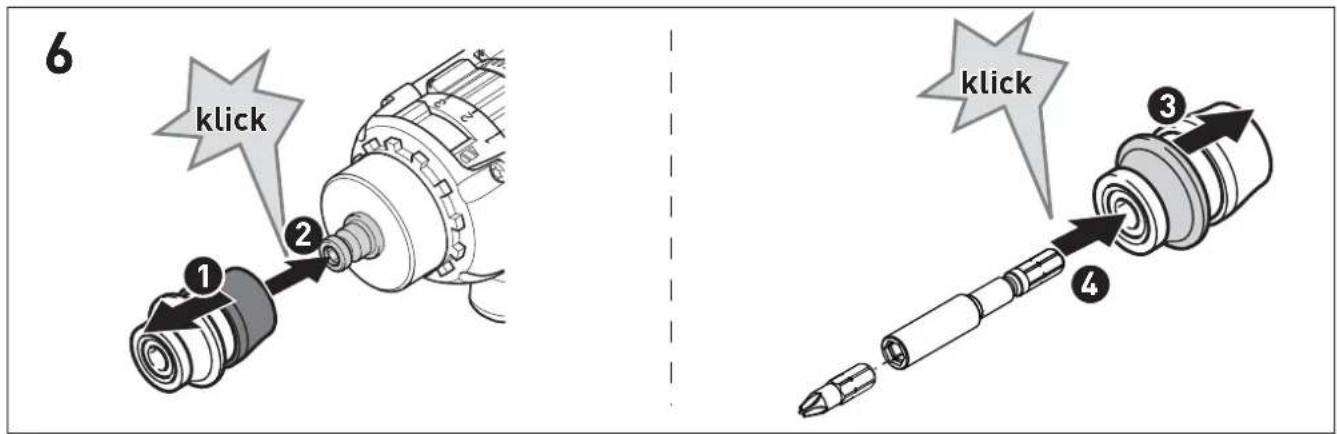

8.1 CENTROTEC Werkzeugfutter [6]

Schneller Wechsel von Werkzeugen mit CENTRO-TEC-Schaft

CENTROTEC-Werkzeuge nur in CENTROT-REC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhelagen!

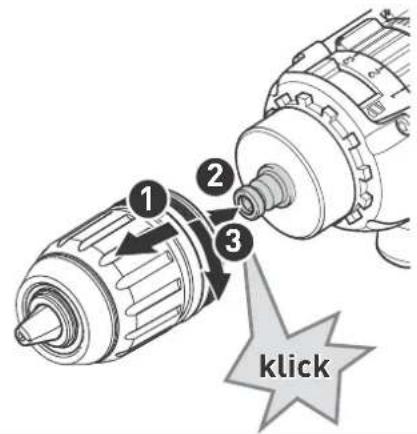

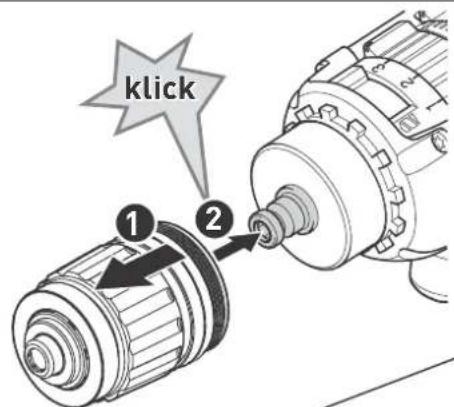

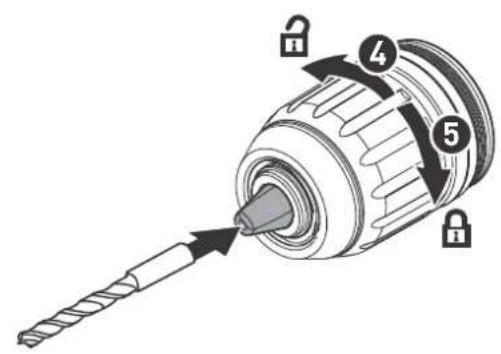

8.2 Bohrfutter [7]

Zum Einspannen von Bohrern und Bits mit max.
Schaftdurchmesser 13 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

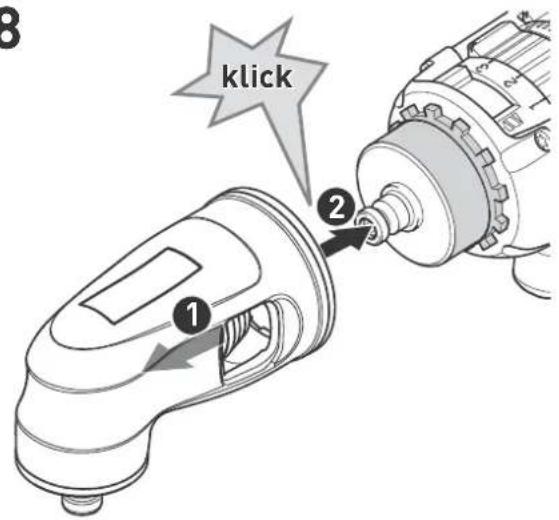

8.3 Winkelkopf [8]

Bohren und Schrauben im rechten Winkel zur Maschine (teilweise Zubehor).

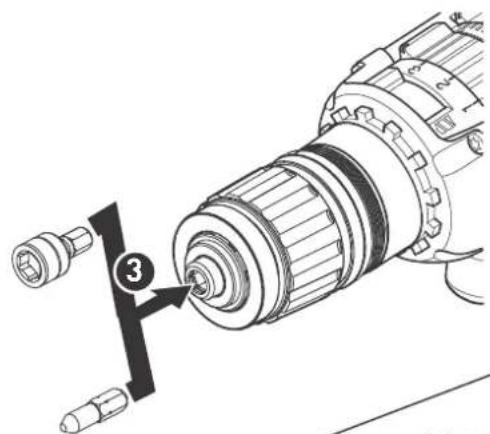

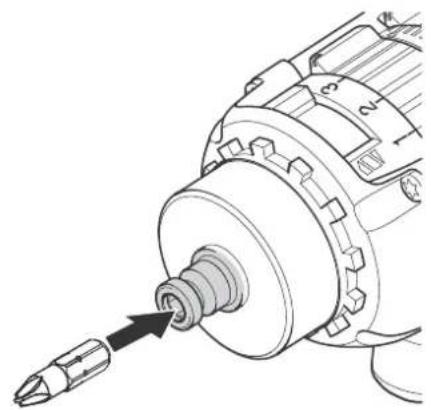

8.4 Werkzeugaufnahme in der Bohrspindel [9]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

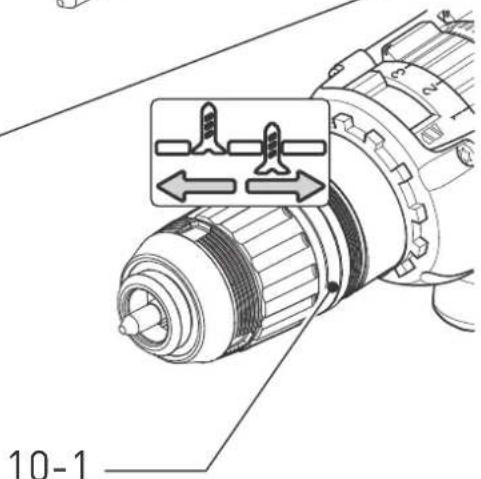

8.5 Tiefenanschlag [10]

Der Tiefenanschlag (teilweise Zubehör) erhögt eine Schraube mit definierten Tiefe einzuschrauben. Sie können das Maß einstellen, um welches der Schraubenkopf über die Werkstückoberfläche übersteht oder im Werkstück versenkt werden soll.

Tiefeneinstellung

Stellen Sie durch Drehen des Gehäuses [10-1] die gewünschte Einschraubtiefe fest ein. jeder Rastungändert die Einschraub-

tiefe um 0,1 mm.

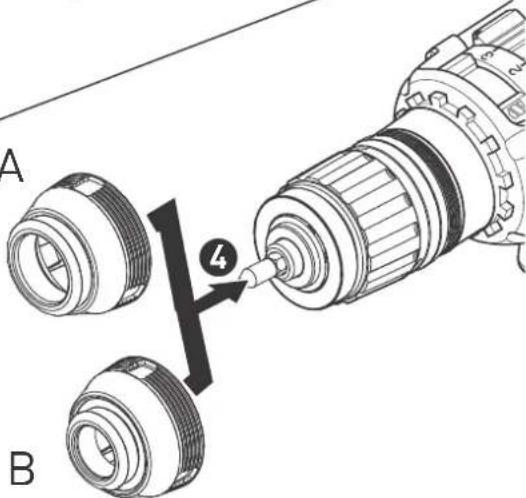

Zum Ausschrauben einer Schraube, muss vorher die Hülse A/B abgenommen werden.

9 Arbeitsen mit der Maschine

WARNING

Verletzungsgefahr

Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

9.1 Ein-/Ausschalten [1-4]

Drucken = EIN, Loslassen = AUS

① Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

9.2 Bit-Depot [1-3]

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

9.3 Gurtelclip [1-10]

Der Görtelclip (rechts/links) erhögt ein kurzfristiges Befestigen des Gerätes an der Arbeitskleidung.

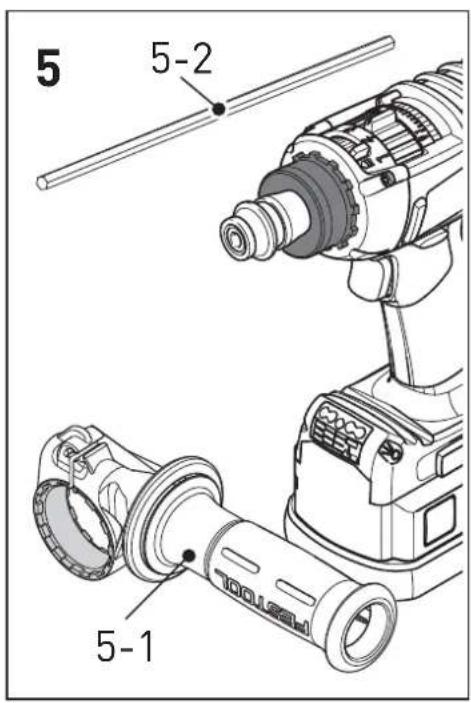

9.4 Zusatzhandgriff montieren [5]

Verwenden Sie immer den Zusammenhanggriff.

• Setzen Sie den Zusammenhanggriff [5-2] am Hals des Getriebegehäuses auf, bis die Aussparungen am Zusammenhanggriff in die Nasen am Gehäuse einrasten.
  Verdrehen Sie den Griff bis dieser fest sitzt.

Durch Drehen des Griffes kann die Position in 30^ -Schritten verstellt werden.
Mit dem Tiefenanschlag [5-1] kann die Bohrtiefe eingestellt werden.

9.5 Akustische Warnsignale

Akustische Warnsignale ertönen bei folgenden Betriebszuständen und die Maschine schaltet ab:

Eingestelltes Drehmoment erreicht.
- "Block protect"; Anlaufmoment zu hoch.
- Maschine überlastet

10 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektrowerkzeug abnehmen!
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstellen: Nächstgelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Folgende Hinweise beachten:

• Die Lüftungsöffnungen am Elektrowerkzeug frei und sauber halten, damit die Kuhlung gewährleistet ist.
  Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Hinweise zu Akkupacks

• Lagerung an trockenem, kühlen Ort bei einer Temperatur von 5^ bis 25^ .
• Akkupacks vor Feuchtigkeit und Wasser sowie vor Hitze schützen.
• Leere Akkupacks nicht länger als ca. einen Monat im Ladegerät stecken setzen, wenn das Ladegerät vom Netz getrennt ist. Gefahr der Tiefentladung!
• Werden Lilon-Akkupacks längerere Zeit ohne Benutzung gelagert, sollenten sie mit 40% Kapazität (ca. 15 min Ladedauer) aufgeladen sein.
• Zur Vermeidung von Kurzschlüssen sollte der Akkupack in seiner mitgelieferten Verpackung aufbewahrt werden.
• Eine wesentlich kürzere Betriebszeit je Aufladung zeigt an, dass der Akkupack verbraucht ist und durch einen Neuen ersetzt werden muss.

11 Umwelt

Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektr- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Verbrauchte oder defekte Akkupacks über den Fachhandel, Festool-Kundendienst oder öffentlich vorgeschriebene Entsorgungseinrichtungen zurück (geltende Vorschriften beachten). Akkus mussen bei Rückgabe entladen sein. Akkupacks werden so einem geordneten Recycling zugeführrt.

Nur EU: Gemäß Europäischer Richtlinie über Batterien und Akkumulatoren und Umsetzung in nationales Recht mussen defekte oder verbrauchte Akkupacks/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Informationen zur REACH: www.festool.com/reach

12 Transport

Die enthaltenen Lilon-Akkupacks unterliegen den Anforderungen des Gefahrungsrechts. Ein Lilon-Akkupack alleine unterscheidet die einschlagigen Grenzwerte nach UN-Handbuch ST/SG/AC.10/11/ Rev.3 Teil III, Unterabschnitt 38.3. Beim Transport mehrerer Akkupacks konnen Gefahrgtvorschriften relevant sein. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Bei der Vorbereitung des Versandstückes muss ein Gefahrgut-Experte hinzugezogen werden.itte beachten Sie eventuelle weiterhrende nationale Vorschriften.

Akkupack nur versenden, wenn das Gehäuse unbeschädigt ist. Offene Kontakte abkleben und Akkupack so verstauen, dass er sich nicht in der Verpackung bewegen kann.

13 EG-Konformitätserklarung

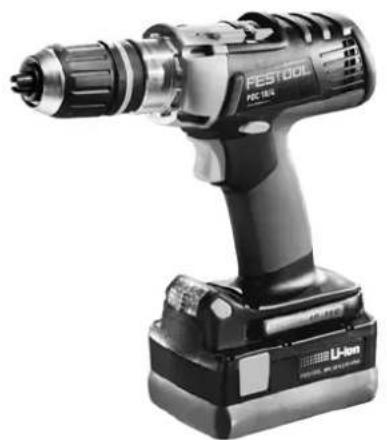

Akku-Bohrschrauber Serien-Nr.

PDC 18/4 768172

Jahr der CE-Kennzeichnung: 2013

Wir erklären in alleiniger Verantwortung, dass die geses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Ladegerät Serien-Nr.

TCL 3 10002345, 10004911

Jahr der CE-Kennzeichnung: 2013

Wir erklären in alleiniger Verantwortung, dass die gesets Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

paa. 0jdaannn 8innc

Dr. Johannes Steimel

Leiter Forschung, Entwicklung, technische Dokumentation

2014-10-08

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel

4 Technische gegevens

Dr. Johannes Steimel

9.3 Bältesklämma[1-10]

Dr. Johannes Steimel

Chef for forskning, utveckling, tekisk dokumentation

2014-10-08

Dr. Johannes Steimel

Drejningsmoment ifolge indstilling:

Position 1 = lav't drejningsmoment

Position 12 = h j t drejningsmoment

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel

PykoBODntelb otdeIa nccneDobAHn pa3pa60tOK, texHueckoДokymeHTaun 2014-10-08

Dr. Johannes Steimel

Dr. Johannes Steimel
