GEBRUIKSAANWIJZING PDC 184 Li FESTOOL

Originele gebruiksaanwijzing

1 S y m b o l e n

Sym- Betekenis bool

! Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag vigilantshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Tip, aanwijzing

▶ Handelingsinstrumentie

Ingangsspanning en netfrequentie

Uitgangsspanning

Snellading max.

Toelaatbaartemperatuurbereik

Beveiligingsklasse II

Laadtijden

Capaciteit

Gewicht

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoerschriften

Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanner men

zich nicht aan de waarschuwingen en aanwij

zingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te{kunnen raadplegen.

Het begrip „elektrisch gereedschap" dat in de veiligheidsvoorschriften gebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding

(met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifiekeveiligheidsvoorschriften vooraccuschroefboormachines

• Draag gehoorbescherming bij het slagboren. De invloed van geluid kan tot gehoorverlies leiden.
• Gebruik de bij het toestel geleverde extra handgrepen. Het verlies van de contrôle kan verwondeningen verroorzaken.
• Houd de machine alleen bij de geisoleerde greepvlakken vast bij het uitvoeren van werkzaamheden waar bij het inzetgereedschap of deschroef verborgen stroomleidingen kan raken. Het contact van het inzetgereedschap of deschroef met een spanningvoerende leiding kan ook metalen machineonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschichte sensoren om verborgen toeevoerleidingen op te sporen of raadpleeg hetplaatselijke nutsbedrijf. Contact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiele schade.

• Draag een passende persoonlijke veriligeidsuitrusting: gehoorbescherming, veriligeidsbril, stofmasker bij werkzaamheden waar bij stof vrijkomt en veriligeidshandschoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslagveroorzaken! Direct uitschakelen!

• Houd het elektrisch gereedschap stevig in de hand. Stel bij het schroeven het draaimoment correct in. Wees voorbereid op een hoog reactiemoment dat een draai van het elektrisch gereedschap en letsel tot gevolg kan hebben.
• Gebruik het elektrisch gereedschap Niet in de regen of in een vochtige omgeving. Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden.
  -In-/uitschakelaar Niet continu vastzetten!

2.3 Machinespecifieke veiligheidsvoorschriften voor accupack en oplaadapparaat

• Dit oplaadapparaat mag alleen worden gezbruikt door Personen met verminderde lichamelijke,

zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, wanneer toezicht op hen wordenuitgeoefend of zij geinstrueerd zich over een veilig gebruik van het apparaat en ze de gevaren begrijpen die daarmee samenhangen. Kinderen mogen de machine Niet gebruiken of ermee spelen.

• Accupack en oplaadapparaat Niet openen!
• Oplaadapparaat beschermen gegen metalen deeltjes (bijv. metaalspanen) of vloeistoffen!
• Explosiegevaar! Geen.Accupacks of oplaadapparaten van andere fabrikanten gebruiken!
• Accupack nicht blootstellen aan ditte >50^ , zoals voortdurend zonlicht of vour!
• Brandende Li-ion-accupacks nooit met water blussen! Zand of branddeken gebruiken.
• Ter voorkoming van gevaarlijke situatuies regelmatig de stekker en kabel controleren en deze bij beschadiging door een geauthoriserde onderhoudswerkplaats lately vernieuwen.
• Wanner het oplaadapparaat Niet worden gebruikt, de stekker uit het stopcontact halen.

2.4 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Boren

Geluidsdrukniveauu L PA=73 dB(A)

Geluidsvermogenniveau L WA = 84 dB(A)

Onzekerheid K = 3 dB

Slagboren

Geluidsdrukniveauu L PA=104 dB(A)

Geluidsvermogenniveau L WA = 115 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk opttreedt

Beschadiging van het gehoor

Draag gehoorbescherming!

Trillingsmissiewaarde a_n (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60745:

Boren in metaal a = 5,6m / s^2

$$ K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Schroeven a h < 2,5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschikt om machines te vergelijkken,
- om tijdens het gebruik een voorlopige inschatt ing van de trillings- en geluidsbelasting te makken
- en gelden voor de belangrijkste toepassingen van het persluchtgereedschap.

Hogere waarden zijn möglichk bij andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud. Neem de vrijloop- en stilstandtijden van de machine in acht!

3 Gebruik volgens de voorschriften

Accuslagboorschroefmachine geschickt

• voor het boren in metaal, hout, kunststof en soortgelijk materiaal
• voor het slagboren in muren, beton en soortgelijk bouwmateriaal
• voor het in- en vastdraaien van schroeven.

Oplaadapparaat TCL 3 geschikt

• voor het opladen van de Festool.Accupacks: BP, BPS en BPC [NiMH,NiCd,Li-ion worden automatisch herkend.]
• alleen voor binnengebruik.

! De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaatsvindt; hiertoe behoort ook industrieel continugebruik.

Accuslagboorschroefmachine PDC 18/4 Li

Motorspanning		18 V
Onbelast toerental*	1e versnelling	0 - 400 min-1
	2e versnelling	0 - 850 min-1
	3e versnelling	0 - 1850 min-1
	4e versnelling	0 - 3800 min-1
Draaimoment bij schroeven in zacht/hard materiaal		40/60 Nm
Draaimoment instelbaar **	1e versnelling	0,75 - 12 Nm
	2e versnelling	0,6 - 7,5 Nm
	3e versnelling	0,55 - 5 Nm
	4e versnelling	0,5 - 2,7 Nm
Boorhouser-spanbereik		1,5 - 13 mm
Boordiameter max.	hout	50 mm

Accuslagboorschroeefmachine PDC 18/4 Li

	metaal 12 mm
Schroeven in vuren/grenen	tot ∅	8 mm
Gereedschapopname in boorsgil 1/4 ″
Gewicht zonder accupack met Centrotec	1,6 kg

• Toerentaloghaven met volledig geladen accupack.
  ** In de onderste niveaus van het toerental is het maximale toerental gereduceerd.
  Meer technische gegevens over het oplaadaparaat en de.Accupacks worden weergegeven op pagina 5.

5 Toestelelementen

[1-1] Schakelaar LED-lamp
[1-2] LED-lamp
[1-3] Bit-opslag
[1-4] In-/uit-schakelaar
[1-5] Spanhuls
[1-6] Omschakelaar Boren/Slagboren
[1-7] Versnellingssschakelaar
[1-8] Instelwiel draaimoment
[1-9] Rechts-/linksschakelaar
[1-10] Riemclip
[1-11] Toets voor het ontkoppelen van het.accupack
[1-12] Geisoleerde greepvlakken (grijs gear- ceerd gebied)
[3-1] LED-indicatie
[3-2] Kabelopwikkeling
[4] Wandbevestiging oplaadapparaat

Afegebeelde of beschreiben accessoires behoren voor een deel Niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Inwerkingstelling

6.1 Kabelopwikkeling oplaadapparaat [3-2]

Voor inbedrijfstelling moet de kabel helemaal zich aufgewiekeld.

① Het.accupack is bij levering direct klaar voor gebruik en kan.altijd worden opgeladen.

6.3 Accpack laden [3]

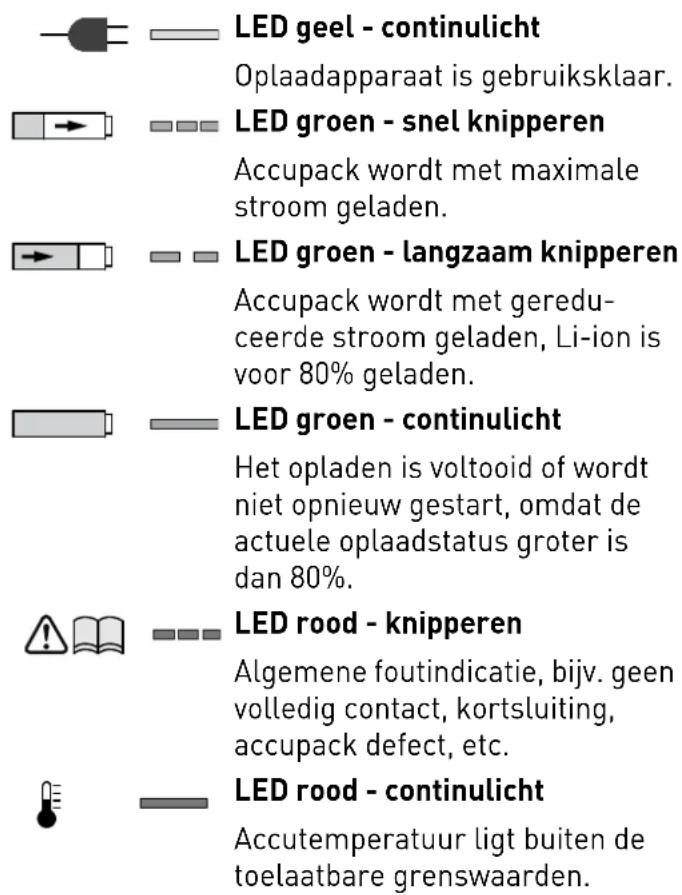

De LED [3-1] van het oplaadapparaat geeft de betreffende bedrijfstooestand van het oplaadapparaat wee.

6.4 Verlichting en accu-capaciteitsindicatie

De LED van de lamp [1-2] dient als verlichting en als accu-capaciteitsindicatie.

Schakelaar LED-lamp [1-1] indrukken:

1x ... LED, verlichting van het werkgebied
2x ... capaciteitsindicatie, geeft de laadtoestand van het.Accupack aan (niet bij NiCd- en NiMH-accupacks)

LED groen - continulicht: Laadtoestand >60%

LED groen - langzaam knippen: Laadtoestand 30% - 60%

LED groen - snel knipperen: Laadtoestand 0% - 30%

LED geel - continulicht: Accu is leeg

LED rood - continulicht: Accu-temperatuur ligt buiten de toegestane grenswaarden.

LED rood - knipperen: Algeme nene foulindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc.

7 Installingen

VOORZICTHIG

Gevaar voor letsel

Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 Draairichting veränderen [1-9]

Schakelaaraarlinks rechtsdraaiend
Schakelaaraarrechts linksdraaiend

7.2 Versnelling veränderen

Met de versnellings-schakelaar [1-7] kan de aan-drijving worden omgeschakeld.

7.3 Draaimoment instellen [1-8]

Schroeven

Draaimoment volgens instelling:

Stand 1 = laag draajmoment

Stand 12 = hoog draaimoment

Geluidssignaal bij het bereiken van het ingestelde draaimoment, machine schakeltuit. Machine start pas weeer wanner de in-/uitschakelaar [1-4] losgelaten en opnieuw ingedrukt worden.

Boren

Markering wijst maar boorsymbol = maximaal draaimoment.

7.4 Slagboren

① Het apparatus is bestemd voor het slagboren in baksteen, metselwerk en steen.

De omschakelaar [1-6] op het hamersymbol zieten. Hierbij de stelknop [1-8] op het boorsymbol zieten.

8 Gereedschapopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

Voor alle werkzaamheden aan de machine het accupack van de machine nemen!

VOORZICHTIG

Heet en scherp gereedschap

Gevaar voor letsel

Geen bot of defect inzetgereedschap gebruiken!
Veiligheidshandschoenen dragen.

① Voor het eerste gebruik: Boorspindel en boorhals met wat multi-purpose vet bestrijken.

8.1 CENTROTEC-boorkop [6]

Snelwisseling van gereedschap met de CENTRO-TEC-schacht

CENTROTEC-gereedschap alleen in CENTROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen dragen!

8.2 Boorhouder[7]

Voor het inspannen van boren en bits met max. schachtdiameter 13mm

Gereedschap centrisch in de boorhouser spannen.

8.3 Haakse kop [8]

Boren en schroeven in een rechte hoek tot de machine (gedeeltelijk accessoires).

8.4 Gereedschapopname in de boorspindel [9]

Bits können direct in de binnenzeskantopname van de boorspindel worden geplaatst.

8.5 Diepteanslag [10]

De diepteaanslag (gedeeltelijk accessoires) maakt het möglichk om een schroef met een bepaalde diepte in te schroeven. U=kunt de maat instellen waarmee de schroefkop boven het werkstuk uitsteekt of in het werkstuk worden verzonken.

Diepteafstelling

Stel de gewenste schroefdiepte in door aan de behuizing [10-1] te draaien. Met elke klik verandert de schroefdiepte 0,1 mm.

Voor het uitschroeven van een schroef moet eerst de huls A/B worden afgenomen.

9 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel

Bevestig het werkstuk.altijd zo,dat het tijdens de bewerking Niet kan bewegen.

9.1 In-/uitschakelen [1-4]

Indrukken = AAN,loslaten UIT

① Afhankelijk van de druk op de in-/uit-schakelaar is het toerental traploos regelbaar.

9.2 Bit-depot [1-3]

Magnetisch, voor de opname van bits of bitholders.

9.3 Riemclip [1-10]

Met de riemclip (rechts/links) kan het apparaat voor korteijd aan de werkkleding worden bevestigd.

9.4 Extra handgreep monteren [5]

Gebruik alkijd de extra handgreep.

• Plaats de extra handgreep [5-2] op de hals van de tandwielkast, tot de uitsparingen in de extra handgreep in de nokken van de behuizing klikken.
  Draai aan de greedp tot hij vast zit.
  Door aan de greep te draaien kan de stand in stappen van 30^ worden versteld.
  ① Met de diepteaanslag [5-1] kan de boordiepte worden ingesteld.

9.5 Akoestische waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinkt een waarschuwingssignaal en worden de machine uitgeschakeld:

peep

• Ingesteld draaimoment bereikt.
• "Block protect"; aanloopmoment te hoog.
• Machine over belast

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal voor onderhouds- en reinigingswerkzaam-heden.altijd het accupack uit de machine!
Alle onderhouds- en reparatiewerkzaamheden, waarvoort het vereist is de motorbehuzing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleendoor producent of serviceworkplaatsen:Dichtst bijzijnde adressen op:www.festool.com/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.com/service

De volgende aanwijzingen in ache nemen:

• De ventilatieopeningen van het elektrisch gereedschap vrij en schoon houden, zodat de koeling gegarandeerd is.
• De aansluitcontacten van het elektrisch gereed-schap, oplaadapparaat en accupack schoon houden.

Aanwijzingen voor.Accupacks

• Opslag op droge en koeleplaats bij een temperatuur van 5^ tot 25^ .
• Accupacks gegen vocht, water enHSVtte beschermen.
• Lege accupacks nicht langer dan ca. een maand in het oplaadapparaat lately zitten wanner het Niet op het stroomnet is aangesloten. Gevaar van diepontlading!
• Worden Li-ion-accupacks langereijd ongebruikt opgeslagen, dan要去en ze met 40% capaciteit (ca. 15 min laadduur) zijn opgeladen.
• Om kortsluiting te voorkomen dient het accupack in de meegeleverde verpakking bewaard te worden.
• Een substantieel kortere bedrijfsduur per lading geeft aan dat het accupack verbruikt is en verrangen dient te worden.

11 Speciale gevaaromschrijving voor het milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlij inzake gelebrekte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving die-nen oude elektrop apparaten geschienen te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd.

Oude of defecte accuracies via de vakhandel, Festool-klantenservice of openbaar vastgestelde afvalverwerkingspunten returneren. [Geldende voorschriften in acht nemen.] Accu's Dienen bij te-

ruggave ontladen teijken. Accupacks worden zo waar een ordentelijk recyclingpunt afgevoerd.

Alleen EU: Volgens de Europese rechtlijk inzake batterijen en accu's en de vertaling hiervan in de nationale wetgeving dienen defecte of opgebruekte accu's/batterijen gescheden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH:

www.festool.com/reach

12 Transport

De bijgevoegde Li-ion-accu's voldoen aan de wette-lijke eisen inzake gevaarlijke goederen. De in het Li-ion-accupack aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden en is getest volgens UN-handboek ST/SG/AC.10/ 11/Rev.3 deel III, paragraaf 38.3. Daarom zich op het Li-ion-accupack, als los onderdeel of geplaatst in een apparaat, geen nationale of internationale voorschriften voor gevaarlijke goederen van toepassing. De voorschriften voor gevaarlijke goederen kannen echter bij het vervoer van meerdere accupacks relevant�n. In dat geval kan hetoodzakelijk+zijn om bijzondere voorwaarden in acht te nemen. Bij verzending door derden (bijv.:luchttransport-of expeditiebedrijven) dienen bijzondere eisen t.a.v.de verpakking en identificatie in acht te worden genomen. Bij de Voorbereiding van het te verzenden pakket moet contact worden opgenomen met een deskundige inzake gevaarlijke goederen. Houdt u aan eventuele verdereikende nationa-le voorschriften.

Accupack alleen versturen wonneer de behuizing onbeschadigd is. Open contacten aflplakken en het accupack zo opslaan, dat het Niet in de verpakking kan bewegen.

13 EG-conformiteitsverklaring

Accuschroefboormachines Serienr.

PDC 18/4 768172

Jaar van de CE-markering:2013

Wij verklaren en stellen ons ervoor verantwoorde-lijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Oplaadapparaat Serienr.

TCL 3 10002345, 10004911

Jaar van de CE-markering:2013

Wij verklaren en stellen ons ervoor verantwoorde-lijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

paa. 0a. Jcbannn nn

Hoofd onderzoek, ontwikkeling en technische documentationatie

2014-10-08

Originalbruksanvisning

1 S y m b o l e r

Symbol Betydelse
