Power Pack M5 - Tragbarer Akku APC - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Batterie (Powerbank)
Marke	APC by Schneider Electric
Modell	Power Pack M5
Batteriekapazität	5000 mAh
Eingangsstrom (max)	1,5 A
Eingangsspannung	5 V DC
Gesamtausgangsstrom	2,4 A (kombinierte Anschlüsse)
USB-Ausgangsanschluss 1	5 V / 1 A
USB-Ausgangsanschluss 2	5 V / 2,4 A
Ausgangsspannung	5 V
Kapazitätsanzeige	4 LED-Stufen (100 %, 70 %, 40 %, 15 %)
Ladezeit des Power Packs	4 Stunden
Abmessungen (L x B x H)	10,75 x 6,44 x 1,44 cm
Gewicht	142 g (0,31 lb)
Betriebstemperatur	0 °C bis 35 °C
Hauptfunktionen	Laden von Smartphones, Tablets und anderen USB-Geräten; Direktladefunktion (lädt zuerst das Gerät und dann das Power Pack)
Sicherheit	Schutz vor Kurzschlüssen, Überhitzung und Tiefentladung; nicht erhitzen oder ins Feuer werfen; Metallgegenstände vermeiden
Wartung und Reinigung	USB- und Micro-USB-Anschlüsse sauber und frei von Hindernissen halten
Recycling	Lithium-Ionen-Batterie: In einem zugelassenen Recyclingzentrum abgeben
Garantie	APC-Händler oder APC by Schneider Electric Kundendienst kontaktieren
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; APC für technische Unterstützung kontaktieren

Häufig gestellte Fragen - Power Pack M5 APC

Wie lade ich das Power Pack M5?

Schließen Sie das mitgelieferte Micro-USB-Kabel an den Eingangsanschluss des Power Packs und das andere Ende an einen USB-Adapter (5V/1,5A empfohlen) oder einen USB-Anschluss des Computers an. Der vollständige Ladevorgang dauert etwa 4 Stunden. Die LED-Anzeigen zeigen den Ladestand an.

Wie lade ich ein Smartphone mit dem Power Pack M5?

Verbinden Sie Ihr Smartphone über das Kabel Ihres Telefons mit dem USB-Anschluss des Power Packs. Drücken Sie den Einschaltknopf etwa 1 Sekunde lang, um den Ladevorgang zu starten. Das Power Pack M5 kann ein typisches Smartphone 2 Mal aufladen.

Was bedeuten die LED-Kapazitätsanzeigen?

Die 4 LEDs zeigen den verbleibenden Ladestand an: 4 LEDs = ~100 %, 3 LEDs = ~70 %, 2 LEDs = ~40 %, 1 LED = ~15 % (schwache Batterie). Wenn die LED blinkt, liegt möglicherweise ein interner Fehler vor; beenden Sie die Nutzung des Geräts und kontaktieren Sie APC.

Das Power Pack lädt mein Gerät nicht, was tun?

Überprüfen Sie, ob das Ladekabel funktioniert und der Micro-USB-Anschluss sauber ist. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 35°C liegt. Wenn der Computer im Ruhemodus ist, wecken Sie ihn auf. Wenn das Problem weiterhin besteht, trennen Sie alle Geräte und schließen Sie sie nacheinander wieder an.

Wie schalte ich das Power Pack M5 aus?

Drücken Sie den Einschaltknopf länger als 3 Sekunden, um das Gerät auszuschalten. Es wechselt auch nach 6 Minuten Inaktivität nach dem Trennen aller Geräte in den Ruhemodus.

Kann ich das Power Pack verwenden, während es aufgeladen wird?

Ja, das ist der Direktlademodus: Das Power Pack lädt zuerst Ihr angeschlossenes Gerät und lädt sich dann selbst auf. Allerdings kann das Laden des Geräts langsamer sein.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Nicht kurzschließen, erhitzen, ins Feuer werfen oder hohen Temperaturen oder Feuchtigkeit aussetzen. Von Metallgegenständen fernhalten. Das Gerät kann während des Gebrauchs normal heiß werden. Es ist nicht vom Benutzer reparierbar.

Wie recycle ich das Power Pack M5?

Entsorgen Sie die Batterie nicht im Hausmüll. Geben Sie sie in einem zugelassenen Recyclingzentrum für Lithium-Ionen-Batterien ab. Kontaktieren Sie Ihren APC-Händler oder besuchen Sie www.apc.com für weitere Informationen.

Was tun, wenn die Batterie-LED ungewöhnlich blinkt?

Wenn während des Ladevorgangs alle Anzeigen gleichzeitig blinken, weist dies auf einen internen Fehler hin. Beenden Sie die Nutzung des Power Packs und kontaktieren Sie Ihren APC-Händler oder den APC by Schneider Electric Kundendienst.

Wie lange ist die Lebensdauer des Power Pack M5?

Die Lebensdauer hängt von der Nutzung und den Bedingungen ab. Bei festgestelltem Fehlverhalten oder Ablauf der Batterielebensdauer wenden Sie sich an den APC-Support. Die Batterie ist nicht vom Benutzer austauschbar.

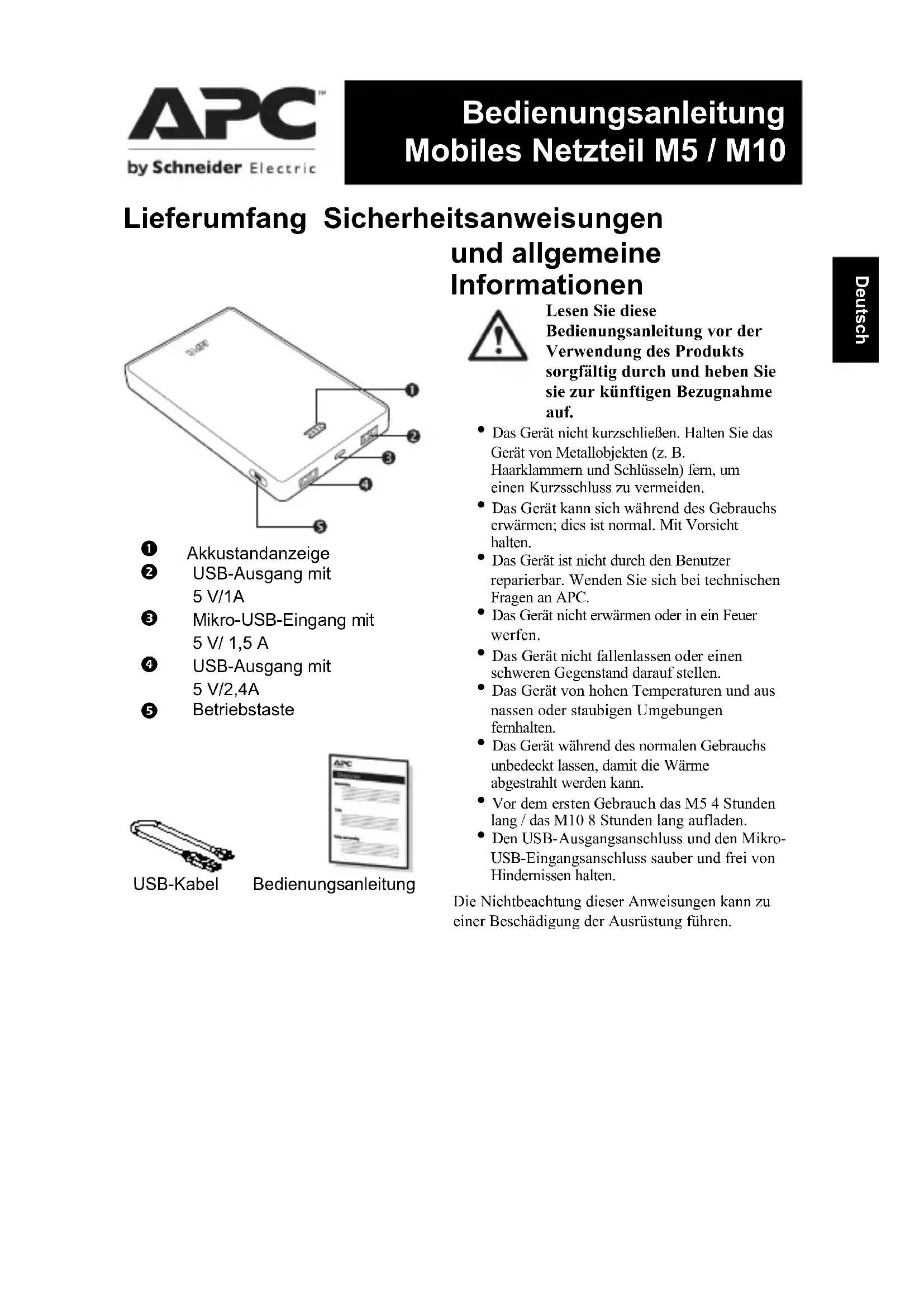

BEDIENUNGSANLEITUNG Power Pack M5 APC

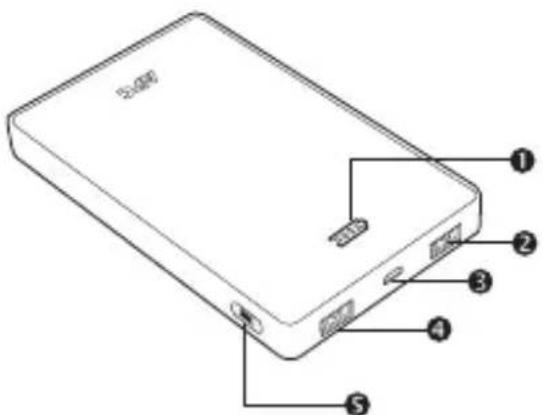

Lieferumfang Sicherheitsanweisungen und allgemeine Informationen

0 Akkustandanzeige
USB-Ausgang mit 5 V/1A
Mikro-USB-Eingang mit 5 V/1,5 A
USB-Ausgang mit 5 V/2,4A
5 Betriebstaste

USB-Kabel

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch und haben Sie sie zur künftigen Bezugnahme auf.

Das Gerät nicht kurzschlieben. Halten Sie das Gerät von Metallobjekten (z. B. Haarklammern und Schlüsseln) fern, um einen Kurzsschluss zu vermeiden.
Das Gerät kann sich während des Gebrauchs erwärmen; dies ist normal. Mit Vorsicht halten.
Das Gerät ist nicht durch den Benutzer reparierbar. Wenden Sie sich bei technischen Fragen an APC.
Das Gerät nicht erwärmen oder in ein Feuer werfen.
Das Gerät nicht fallenlassen oder einen schweren Gegenstand darauf auf stellen.
Das Gerät von hohen Temperaturen und aus nassen oder staubigen Umgebungen fernhalten.
Das Gerät während des normalen Gebrauchs unbedeckt setzen, damit die Wärme abgestraht werden kann.
Vor dem ersten Gebrauch das M5 4 Stunden lang / das M10 8 Stunden lang aufladen.
- Den USB-Ausgangsanschluss und den MikroUSB-Eingangsanschluss sauber und frei von Hindermissen halten.

Die Nichtbeachtung dieser Anweisungen kann zu einer Beschädigung der Ausrüstung führen.

Betrieb

Aufladen von USB-basierten Geräten wie etwa Smartphones, tragbaren Mediaplayern und Tablets

Laden Sic Gerät mit dem im Lieferumfang des Geräts enthaltenen Original-USB-Kabel oder einem anderen USB-Ladekabel auf.

Schlieben Sie das mobile Netzteil richtig an das aufzuladende Gerät an. Drücken Sie die Betriebstaste etwa 1 Sekunden lang, um mit dem Laden zu beginnen.

a. Mobile Power Pack-Ladegeräte M5 / M10

b. Im Durchschnitten-Auflademodus wird zuerst das Mobilgerät aufgeladen, dann wird das mobile Power Pack M5 / M10 geladen.

Das Netzteil aufladen

Über USB-Adapter oder Computerverbindung aufladen

Verbinden Sie das Netzteil mithilfe des im Lieferungfang enthaltenen Aufladckabels mit dem USB-Ausgangsanschluss cines PCs oder cines USB-Ladegerats (Hinweis: Eine PCs laden das Gerät im Ruhezustand nicht auf.)

Typische Anzahl der Aufladevorgänge nach Gerät

Gerät	M5	M10
Smartphone	2x	4x
Tablet	~0,5x	~ 1x

Hinweis: Die erforderlichen Aufladungen in dieser Tabelle sind Naherungswerte. Sie konnen je nach Gerätotyp, Umgebungsbedingungen oder Akkuentladung des M5 und M10 unterschiedlich sein.

Die Akkuladeanzeige leuchtet, um zu zeigen, wie welt der Akku aufgeladen ist. Wenn alle Akkukapazitäts-LEDs leuchten, sollte das Gerät vollständig aufgeladen sein. Wenn Sie fertig sind, trennen Sie das Aufladckabel vom Gerät.

Die verbleibende Akkuladung des Gerats prufen

Drücken Sie im Standby die Betriebstaste etwa 1 Sekunden lang. Die Akkuladeanzeige zeigt an, wie viel Akkuladung noch verbleibt.

Statusanzeigen

Akkustandanzeige	Statuserklärung
	~ 100% Kapazität
	~ 70% Kapazität
	~ 40% Kapazität
	~ 15% Kapazität
	Alarm für niedrigen Akkustand
	Keine Ladung Der Akku wurde vollständig entladen.
	Der Akku ist normal geladen.
	Der Akku ist voll aufgeladen.
	Internet Fehler erkannt

Das M5 / M10 ein- oder ausschalten

• Einsatzen: Drücken Sie die Einsatztaste einzeln kurz (1 Sekunde).
  Ausschalten: Halten Sie die Einschalttaste länger als 3 Sekunden gedrückt.

Hinweis: Das M5 / M10 schaltet sich 6 Minuten nach dem alle angeschlossenen Geräte entfernt wurden in den Sleep / Standby Modus.

Spezifikationen

Element	Spezifikation
Modellnummer	M5	M10
Kapazität	5000 mAh	10000 mAh
Eingangsstrom (maximal)	1,5A
Nenneingangsspannung	5 V DC (andere Spannungen als 5 V DC werden nicht unterstützt)
Ausgangsstrom	USB: 2,4A (Total), USB1: 1A, USB2: 2,4A*1
Ausgangsspannung	5V
Ladestandanzeigeugeiche	4-stufige Ladestandanzeige
Ladezeit	4 Stunden	8 Stunden
Abmessungen (L x B x H)	10,75 x 6,44 x 1,44 cm	14,65 x 8,89 x 1,35 cm
	4,2 x 2,5 x 0,6 Zoll	5,7 x 3,5 x 0,5 Zoll
Gewicht	142g	268g
Betriebstemperatur	0°C-35 °C

*Die zwei (2) USB-Anschluss verfügen gemeinsam über einen maximalen Ausgang von 2,4 A. Wenn zwei (2) Geräte zusammen mehr als 2,4 A aufnehmen, werden Überlastschutzschaltungen ausgelöst und deaktivieren den Ausgang.

Informationen zum Akku-Recycling

Entsorgen Sie verbrauchte Batterien oder Akkus immer ordnungsgemäß.

Übergeben Sie verbrauchte Batterien oder Akkus an eine geeignete Einrichtung zum ordnungsgemäßen Entsorgen und Recyclen.

Fehlerbehebung

Problem und mögliche Ursache	Lösung
Das mobile Netzteil lässt sich nicht aufladen.
Der PC befindet sich im Ruhezustand.	Heben Sie den Ruhezustand des PCs auf.
Die Temperatur liegt außerhalb des für den Gebrauch empfohlenen Temperaturbereichs.	Stellen Sie den Gebrauch des mobilen Netzteils ein, bis es im empfohlenen Temperaturbereich liegt.
Es liegt eine Störung des Ladekabels vor.	Prüfen Sie vorsichtig, ob das Ladekabel funktionsfähig ist. Reinigen Sie den Mikro-USB-Anschluss, falls ein Hindernis vorliegt.
Alle Akkuladestands-LEDs blinken während des Ladens gleichzeitig.	Beenden Sie den Gebrauch des mobilen Netzteils und wenden Sie sich an ihren APC by Schneider Electric-Handler oder einen zugelassenen APC by Schneider Electric-Wartungsbetrieb.
Das mobile Netzteil kann bestimmte Geräte nicht aufladen.
Die verbleibende Akkuladung des mobilen Netzteils ist niedrig.	Laden Sie das mobile Netzteil auf.
Das mobile Netzteil hat die mit ihm verbundenen Gerät möglicherweise nicht erkannt.	Entfernen Sie angeschlossene Geräte. Schalten Sie das Gerät ein und stellen Sie die Verbindung der einzelnen Geräte eine nach der anderen wieder her. Möglicherweise brauchen Sie ein spezielles Kabel.
An dem oder den mobilen Geräten, die mit dem mobilen Netzteil verbunden sind, ist ein Kurzschluss aufgetreten.	Ein Kurzschluss bewirkt, dass das mobile Netzteil in den Sicherheitsmodus eintritt. Um den Sicherheitsmodus zu deaktivieren, trennen Sie alle Geräte vom mobilen Netzteil und verbinden Sie das mobile Netzteil mit einem USB-Ladegerät, so, als wurden Sie es aufladen.
Die Lebensdauer des mobilen Power Pack ist abgelaufen oder es ist eine Störung aufgetreten.	Wenden Sie sich im Falle eines Systemfehlers an ihren APC by Schneider Electric-Handler oder einen zugelassenen APC by Schneider Electric-Serviceanbieter.

Garantie

Wenden Sie sich an ihren örtlichen APC by Schneider Electric-Handler, einen autorisierten APC by Schneider Electric-Serviceanbieter oder an den APC by Schneider Electric-Kundendienst.

APC by Schneider Electric IT - Kundendienst weltweit

Länderspezifischen Kundendienst findsie auf den APC by Schneider Electric-Internetseiten unter www.apc.com.
