KULLANIM KILAVUZU Power Pack M5 APC

Kullanma KılavuzuEnglish

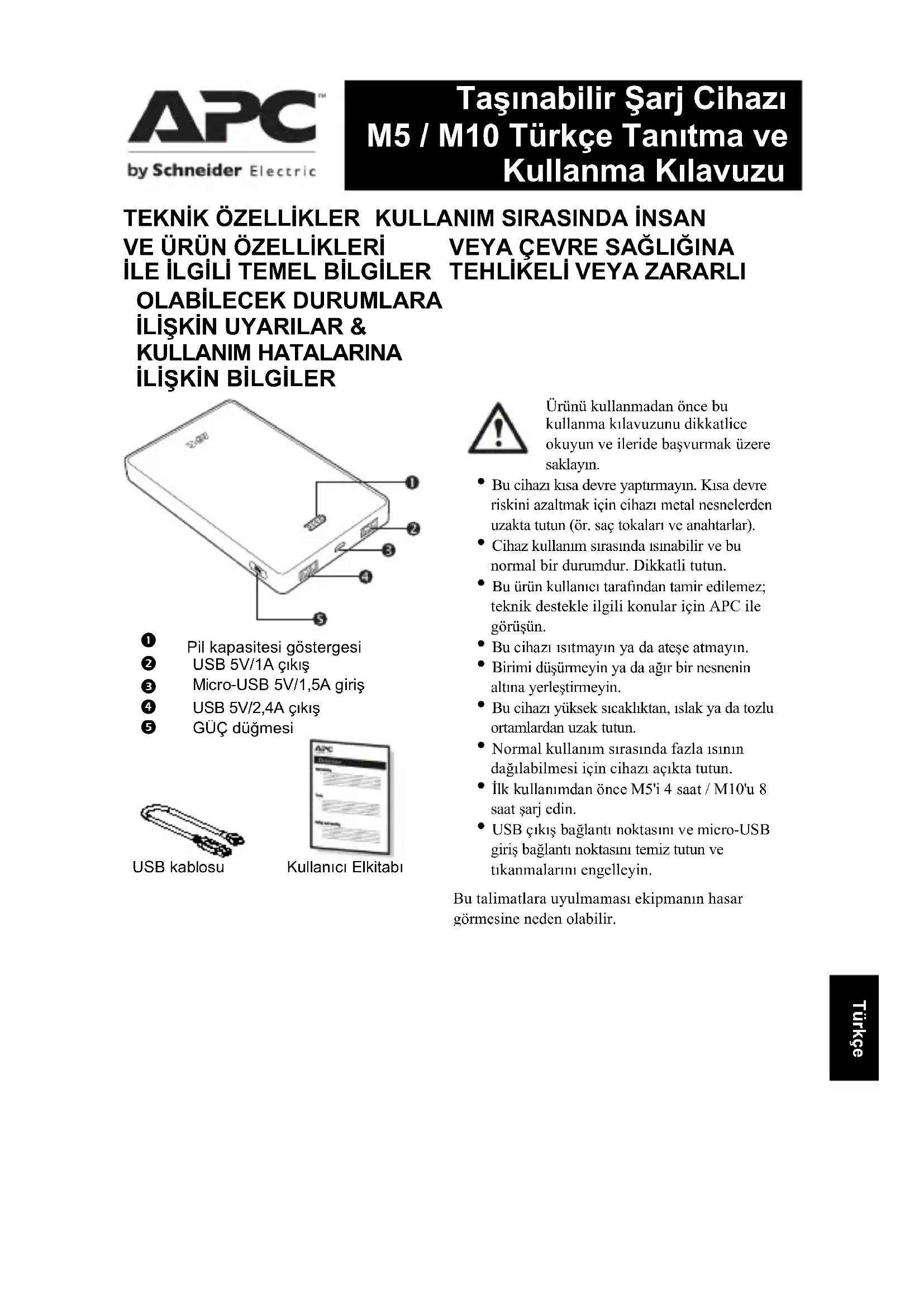

Taşınabilir Şarj Cihazı M5 / M10 Türkçe Tanıtma ve Kullanma Kılavuzu TEKNİK ÖZELLİKLER KULLANIM SIRASINDA İNSAN VE ÜRÜN ÖZELLİKLERİ VEYA ÇEVRE SAĞLIĞINA İLE İLGİLİ TEMEL BİLGİLER TEHLİKELİ VEYA ZARARLI

Pil kapasitesi göstergesi

USB kablosu Kullanıcı Elkitabı

Ürünü kullanmadan önce bu kullanma kılavuzunu dikkatlice okuyun ve ileride başvurmak üzere saklayın.

• Bu cihazı kısa devre yaptırmayın. Kısa devre riskini azaltmak için cihazı metal nesnelerden uzakta tutun (ör. saç tokaları ve anahtarlar).

• Cihaz kullanım sırasında ısınabilir ve bu normal bir durumdur. Dikkatli tutun.

• Bu ürün kullanıcı tarafından tamir edilemez; teknik destekle ilgili konular için APC ile görüşün.

• Bu cihazı ısıtmayın ya da ateşe atmayın.

• Birimi düşürmeyin ya da ağır bir nesnenin altına yerleştirmeyin.

• Bu cihazı yüksek sıcaklıktan, ıslak ya da tozlu ortamlardan uzak tutun.

• Normal kullanım sırasında fazla ısının dağılabilmesi için cihazı açıkta tutun.

• İlk kullanımdan önce M5'i 4 saat / M10'u 8 saat şarj edin.

• USB çıkış bağlantı noktasını ve micro-USB giriş bağlantı noktasını temiz tutun ve tıkanmalarını engelleyin. Bu talimatlara uyulmaması ekipmanın hasar görmesine neden olabilir.62

Türkçe BAĞLANTI VEYA MONTAJIN NASIL YAPILACAĞINI GÖSTERİR ŞEMA İLE BAĞLANTI VEYA MONTAJININ NASIL YAPILACAĞINA İLİŞKİN BİLGİLER Akıllı telefonlar, taşınabilir medya oynatıcılar ve tabletler gibi USB kullanan cihazların şarj edilmesi Cihazları, birimle birlikte gelen orijinal USB kablosunu ya da başka bir USB şarj kablosunu kullanarak şarj edin. Mobil güç paketini şarj edilecek cihaza düzgün biçimde bağlayın. Şarjı başlatmak için GÜÇ düğmesine yaklaşık 1 saniye boyunca basın. a. M5 / M10 Mobil Güç Paketi aygıtları şarj ediyor b. Düz geçiş şarj etme modu önce mobil aygıtı, ardından da M5 / M10 Mobil Güç Paketini şarj edecektir.

GÜÇ PAKETININ ŞARJ EDILMESI

USB adaptörü veya bilgisayar bağlantısı aracılığıyla şarj edin Güç paketini, ürünle birlikte verilen şarj kablosunu kullanarak bilgisayarın USB çıkış bağlantı noktasına ya da USB şarj cihazına bağlayın (Not: Uyku modunda bazı bilgisayarlar bu cihazı şarj etmeyecektir.)

M10 Akıllı Telefon 2x 4x Tablet ~0,5x ~ 1x Not: Bu tablodaki şarj süreleri yaklaşık değerleri göstermektedir. Cihaza, ortam koşullarına ya da M5 ve M10'un pil deşarj seviyelerine bağlı olarak farklılık gösterebilir. Pil kapasite göstergesi pilin ne kadarının şarj olduğunu gösterecek şekilde yanacaktır. Tüm pil kapasitesi LED'leri yandığında birim tamamen şarj olmuştur. Tamamlandığında, şarj kablosunu birimden ayırın.

BU CIHAZIN KALAN ŞARJININ KONTROL EDILMESI

Bekleme modunda, GÜÇ düğmesine yaklaşık 1 saniye boyunca basın. Pil kapasitesi ekranı pilde ne kadar şarj kaldığını gösterecektir.63

Pil kapasitesi göstergesi Durum açıklaması

~ %100 kapasite ~ %70 kapasite ~ %40 kapasite ~ %15 kapasite

Zayıf pil uyarısı Hiç şarj kalmadı. Pil tamamen bitmiştir. Pil normal şarj olmaktadır Pil tamamen şarj olmuştur İç arıza algılandı M5 / M10 Cihazını Açma/Kapatma

Açma: M5 / M10 cihazını açmak için, bir saniye süresince bir kez GÜÇ düğmesine basın.

• Kapatma: M5 / M10 cihazı, GÜÇ düğmesine 3 saniyeden daha uzun süre basılarak kapatılır. Not: M5 / M10 cihazı, tüm bağlı cihazlar çıkarıldıktan 6 dakika sonra Uyku veya Bekleme moduna girer. TEKNIK ÖZELLIKLER Öğe Teknik Özellikler Model numarası

M10 Kapasite 5000mAh 10000mAh Giriş akımı (maksimum) 1,5A Nominal giriş voltajı 5V dc (5V dc dışındaki voltajlar desteklenmemektedir) Çıkış akımı USB: 2,4A (Toplam), USB1: 1A, USB2: 2,4A*

Kapasite gösterge lambası 4 seviyeli kapasite göstergesi Şarj süresi 4 saat 8 saat Ebatlar (U x G x Y) 10,75 x 6,44 x 1,44 cm 4,2 x 2,5 x 0,6 inç 14,65 x 8,89 x 1,35 cm 5,7 x 3,5 x 0,5 inç Ağırlık 142g, 0,31lb 268g, 0,59lb Çalışma Sıcaklığı 0°C-35 °C

Birleşik iki (2) USB bağlantı noktasında en fazla 2,4 A bulunur. Eğer iki (2) cihaz 2,4 A'dan fazla akım çekiyorsa, aşırı yüklenme koruması devreleri çalışır ve çıkışı devre dışı bırakır. Türkçe© 2015 APC by Schneider Electric. APC ve APC logosu, Schneider Electric Industries S.A.S. veya bağlı kuruluşlarının mülkiyetindedir. Tüm diğer ticari markalar ilgili şahısların mülkiyetindedir. TR 990-9783A 11/2015

Kullanılmış ya da bitmiş pilleri her zaman uygun biçimde uzaklaştırın. Biten pili doğru imha ve geri dönüşüm için uygun bir tesise verin. TÜKETİCİNİN KENDİ YAPABİLECEĞİ BAKIM, ONARIMA İLİŞKİN BİLGİLER Sorun ve Olası Nedeni Çözüm Mobil pil takımı şarj olmuyor. PC uyku modundadır. PC'yi uyku modundan uyandırın. Sıcaklık, önerilen kullanım sıcaklığı aralığının dışında. Doğru sıcaklık aralığına gelene kadar mobil güç paketini kullanmayın. Şarj kablosu çalışmıyor. Şarj kablosunun çalışıp çalışmadığını dikkatli biçimde kontrol edin. Herhangi bir tıkanıklık varsa mikro-USB bağlantı noktasını temizleyin. Şarj sırasında tüm pil kapasitesi LED'leri aynı anda yanıp sönüyor. Mobil pil takımını kullanmayı durdurun ve APC by Schneider Electric bayinizle ya da APC by Schneider Electric yetkili servisi ile görüşün. Mobil pil takımı bazı cihazları şarj etmiyor. Mobil pil takımının kalan kapasitesi düşük. Mobil pil takımını şarj edin. Mobil pil takımı, kendisine bağlı cihazları tanıyamamış ve algılayamamış olabilir. Bağlı cihazları çıkartın. Birimi açın ve cihazları tek tek takın. Özel bir şarj kablosu gerekli olabilir. Mobil pil takımına bağlı mobil cihazda ya da cihazlarda bir kısa devre meydana geldi. Kısa devre, mobil pil takımının güvenli moda girmesine neden olacaktır. Güvenli modu devre dışı bırakmak için mobil pil takımına bağlı tüm cihazları çıkartın ve mobil pil takımını şarj ediyormuş gibi bir USB şarj cihazına bağlayın. Mobil güç paketinin kullanım ömrü doldu ya da içinde oluşan bir arıza algılandı. Bir sistem arızasının algılanması durumunda APC by Schneider Electric bayinizle ya da APC by Schneider Electric yetkili servisiyle görüşün. Garanti

Yerel APC by Schneider Electric bayinizle, yetkili bir APC by Schneider Electric servisiyle veya APC by Schneider Electric Müşteri Desteğiyle iletişime geçin. APC by Schneider Electric IT Dünya Çapında Müşteri Desteği Ülkeye özgü müşteri desteği bilgileri için www.apc.com adresindeki APC by Schneider Electric web sitesine bakın.
