M3SR - Tragbarer Akku APC - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Batterie
Marke	APC
Modell	M3SR
Batteriekapazität	3000 mAh
Batterietyp	Lithium-Ionen
Nennspannung	3,7 V
Maximaler Eingangsstrom	1 A
Eingangsspannung	5 V
Maximaler Ausgangsstrom (USB)	1 A
Ladezeit (bei 5V/1A)	3 h 30
Betriebstemperatur	0°C bis 40°C
LED-Anzeigen	Dauerhaft grün (vollständig geladen), dauerhaft orange (lädt), blinkend orange (Überlast), grün/orange wechselnd (wird geladen)
Hauptfunktionen	Aufladen von USB-Geräten (Smartphones, Tablets usw.); Direktlademodus (Priorität für angeschlossenes Gerät)
Sicherheit	Nicht kurzschließen; nicht erhitzen oder ins Feuer werfen; Feuchtigkeit und hohe Temperaturen vermeiden; von metallischen Gegenständen fernhalten
Pflege und Reinigung	USB- und Micro-USB-Anschlüsse sauber und frei von Hindernissen halten
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; wenden Sie sich für Reparaturen an APC by Schneider Electric
Recycling	Gebrauchte Batterien in einem geeigneten Recyclingzentrum entsorgen
Garantie	Wenden Sie sich an Ihren lokalen APC-Händler oder den Kundendienst von APC by Schneider Electric
Unterstützung	Website: www.apc.com

Häufig gestellte Fragen - M3SR APC

Wie lade ich den Power Pack M3SR?

Schließen Sie den Power Pack M3 an ein USB-Ladegerät (5V/1A empfohlen) oder an den USB-Anschluss eines aktiven Computers an. Die Ladezeit beträgt ca. 3 h 30. Die LED leuchtet während des Ladevorgangs grün und orange und wird grün, wenn der Ladevorgang abgeschlossen ist.

Wie lade ich ein Gerät mit dem M3SR?

Verwenden Sie das mit Ihrem Gerät gelieferte USB-Kabel. Stecken Sie das Kabel in den USB-Ausgang des Power Packs und verbinden Sie das andere Ende mit Ihrem Gerät. Der Power Pack startet den Ladevorgang automatisch. Falls nicht, drücken Sie den Einschaltknopf des M3SR.

Was bedeutet die blinkende orangefarbene Anzeige am M3SR?

Eine blinkende orangefarbene Anzeige zeigt einen Überlast-Zustand an. Dies tritt auf, wenn der USB-Ausgangsstrom den angegebenen Bereich überschreitet. Trennen Sie das Ladegerät, um das Problem zu beheben.

Was tun, wenn sich der Power Pack nicht auflädt?

Überprüfen Sie, ob das USB-Ladegerät ordnungsgemäß funktioniert oder ob sich der Computer nicht im Energiesparmodus befindet. Versuchen Sie ein anderes USB-Ladegerät oder beenden Sie den Energiesparmodus. Stellen Sie zudem sicher, dass die Kontakte des Micro-USB-Kabels nicht abgenutzt sind; ersetzen Sie das Kabel bei Bedarf.

Was tun, wenn der Power Pack mein Gerät nicht lädt?

Stellen Sie sicher, dass das USB-Kabel kompatibel ist. Manche Ersatzkabel funktionieren möglicherweise nicht. Drücken Sie den Einschaltknopf des M3SR, um den Ladevorgang zu starten. Wenn das Problem weiterhin besteht, verwenden Sie das mit Ihrem Gerät gelieferte Originalkabel. Falls immer noch defekt, kontaktieren Sie den APC-Support.

Wie groß ist die Batteriekapazität des M3SR?

Die Batterie des M3SR hat eine Kapazität von 3000 mAh (3,7 V). Damit kann ein typisches Smartphone etwa einmal vollständig aufgeladen werden.

Wie lange dauert das vollständige Aufladen des Power Packs?

Die Standardladezeit beträgt ca. 3 h 30 mit einem USB-Ladegerät, das 5V/1A liefert. Die Zeit kann im Direktlademodus (wenn Sie gleichzeitig ein Gerät laden) länger sein.

Kann ich ein Handyladegerät zum Aufladen des M3SR verwenden?

Ja, Sie können jedes Standard-USB-Ladegerät mit einem Ausgang von 5V und einem Strom von mindestens 1A verwenden. Ein Handyladegerät ist vollkommen geeignet. Vermeiden Sie nicht konforme Ladegeräte.

Wie pflege ich die Batterie des M3SR?

Halten Sie die USB- und Micro-USB-Anschlüsse sauber und frei von Hindernissen. Vermeiden Sie hohe Temperaturen, Feuchtigkeit und Staub. Lassen Sie das Gerät nicht fallen und setzen Sie es keinen schweren Gegenständen aus. Um die Lebensdauer zu verlängern, entladen und laden Sie die Batterie einmal im Monat vollständig.

Wo erhalte ich Hilfe oder Reparatur für den M3SR?

Dieses Gerät ist nicht vom Benutzer reparierbar. Für Unterstützung wenden Sie sich an Ihren lokalen Händler APC by Schneider Electric oder eine autorisierte Servicestelle. Besuchen Sie die Website www.apc.com für globalen Kundensupport.

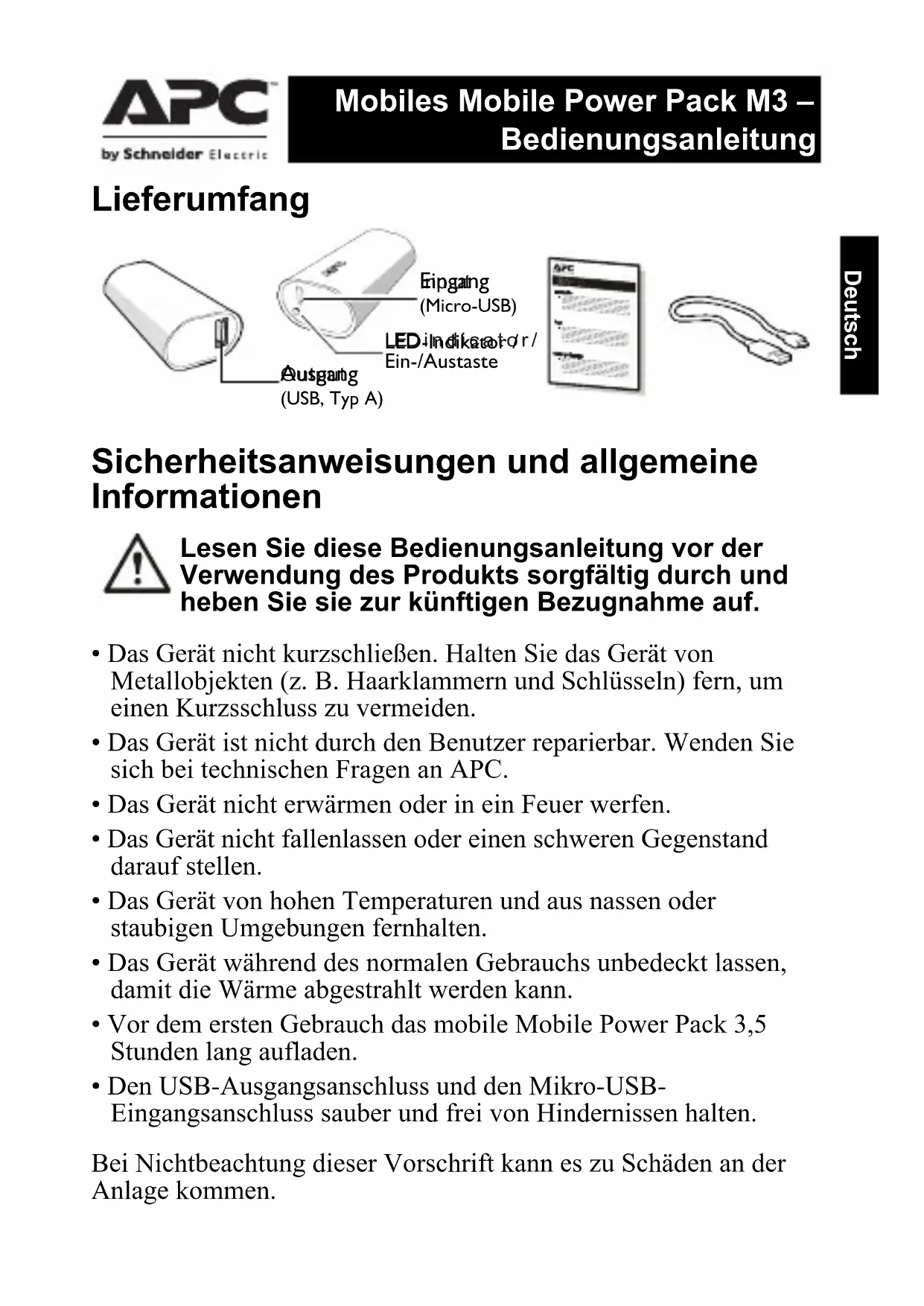

BEDIENUNGSANLEITUNG M3SR APC

Sicherheitsanweisungen und allgemeine Informationen

Lesen Sie diese Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch und heben Sie sie zur künftigen Bezugnahme auf.

• Das Gerät nicht kurzschließen. Halten Sie das Gerät von Metallobjekten (z. B. Haarklammern und Schlüsseln) fern, um einen Kurzsschluss zu vermeiden.
• Das Gerät ist nicht durch den Benutzer reparierbar. Wenden Sie sich bei technischen Fragen an APC.
• Das Gerät nicht erwärmen oder in ein Feuer werfen.
• Das Gerät nicht fallenlassen oder einen schweren Gegenstand darauf stellen.
• Das Gerät von hohen Temperaturen und aus nassen oder staubigen Umgebungen fernhalten.
• Das Gerät während des normalen Gebrauchs unbedeckt lassen, damit die Wärme abgestrahlt werden kann.
• Vor dem ersten Gebrauch das mobile Mobile Power Pack 3,5 Stunden lang aufladen.
• Den USB-Ausgangsanschluss und den Mikro-USB-Eingangsanschluss sauber und frei von Hindernissen halten.

Bei Nichtbeachtung dieser Vorschrift kann es zu Schäden an der Anlage kommen.

Betrieb

Aufladen von USB-basierten Geräten (Smartphones, tragbaren Medienplayern und Tablets)

Laden Sie Geräte mit dem im Lieferumfang des Geräts enthaltenen USB-Kabel oder einem anderen USB-Ladekabel auf.

Schließen Sie das mobile Mobile Power Pack richtig an das aufzuladende Gerät an.

a. Laden Sie ein Mobilgerät über den M3 power pack.

b. Im Passthrough-Lademodus wird zunächst das Mobilgerät und dann das M3-Mobile Power Pack" aufgeladen.

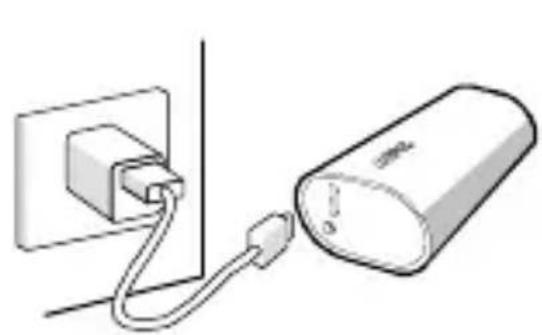

Das M3-Mobile Power Pack aufladen Per USB-Ladegerät oder Computer aufladen

Verbinden Sie das M3-Mobile Power Pack mit einem USB-Ladegerät oder einem USB-Port eines Computers. (Hinweis: Computer muss sich im Betriebsmodus befinden.)

LED-Anzeige Status
Blinkt abwechselnd grün / orange	Mobile Power Pack wird aufgeladen
Leuchtet grün Vollständig geladen
Leuchtet orange	Mobile Power Pack lädt ein Gerät
Blinkt orange Überlastungszustand

Spezifikationen

Batteriezelle	Lithium-Ionen, 3000 mAh, 3,7 V
Eingangsstrom (maximal)	1A
Nenneingangsspannung	5V
Ausgangsstrom	USB, max. 1 A
Ladezeit bei 5 V/1 A	*3,5 Stunden
Betriebstemperatur	0 °C – 40 °C

*Die Ladezeit verlängert sich im Passthrough-Lademodus.

Informationen zum Akku-Recycling

Entsorgen Sie verbrauchte Batterien oder Akkus immer ordnungsgemäß.

Übergeben Sie verbrauchte Batterien oder Akkus an eine geeignete Einrichtung zum ordnungsgemäßen Entsorgen und Recyceln.

Garantie

Wenden Sie sich an Ihren örtlichen APC by Schneider Electric-Händler, eine autorisierte APC by Schneider Electric-Serviceagentur oder den APC by Schneider Electric-Kundendienst.

Fehlerbehebung

Problem / mögliche Ursache	Lösung
Das mobile Mobile Power Pack lässt sich nicht aufladen
Möglicherweise funktioniert das USB-Ladegerät nicht richtig oder der Computer befindet sich im Ruhezustand.	Versuchen Sie es mit einem anderen USB-Ladegerät oder wecken Sie den Computer aus dem Ruhezustand auf.
Das Micro-USB-Kabel und/oder die Anschlusskontakte sind verschlissen.	Versuchen Sie es mit einem neuen Micro-USB-Anschluss
Das mobile Mobile Power Pack kann bestimmte Geräte nicht aufladen.
Das mobile Mobile Power Pack hat die mit ihm verbundenen Gerät möglicherweise nicht erkannt.	Einige USB-Kabel von Drittanbietern funktionieren mit dem M3-Mobile Power Pack möglicherweise nicht richtig. Drücken Sie zur Lösung dieses Problems zum Starten der Geräteaufladung die Ein-/Austaste am M3. Falls das Mobile Power Pack Ihr Gerät immer noch nicht auflädt, ersetzen Sie das Drittanbieterkabel durch das mit Ihrem Gerät gelieferte Originalkabel.
Eine Überlastung ist aufgetreten und die orangefarbene M3-LED blinkt.	M3 lädt ein Gerät auf und sein USB-Ausgangsstrom übersteigt den angegebenen Bereich. Entfernen Sie das über den M3-Mobile Power Pack aufgeladene Gerät.
Die Lebensdauer des mobilen Mobile Power Packs ist abgelaufen oder es ist eine Störung aufgetreten.	Wenden Sie sich im Falle eines Systemfehlers an Ihren APC by Schneider Electric-Händler oder einen zugelassenen APC by Schneider Electric-Wartungsbetrieb.

APC by Schneider Electric IT – Kundendienst weltweit

Länderspezifischen Kundendienst finden Sie auf den APC by Schneider Electric-Internetseiten unter www.apc.com.

© 2015 APC by Schneider Electric. APC, und das APC-Logo sind Eigentum von Schneider Electric Industries S.A.S. oder ihren angegliederter Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.

DE 990-5593

01/2015

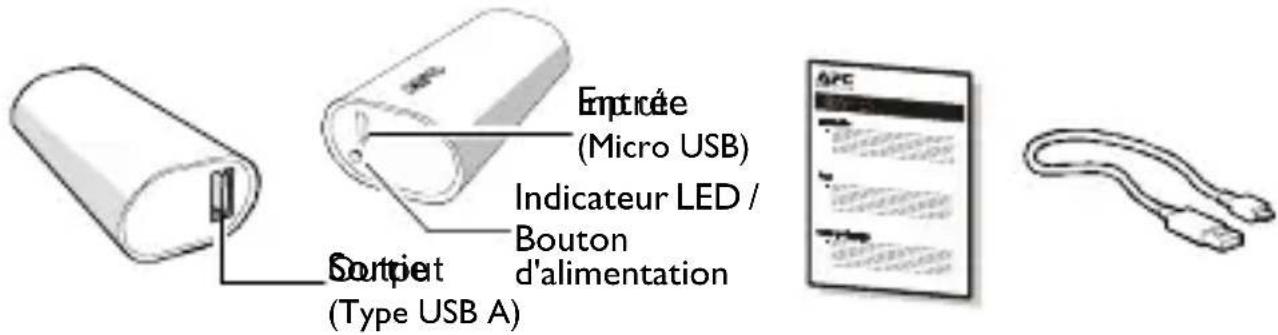

Inventaire
