M3SR - Bateria portátil APC - Manual de utilização gratuito

Tipo de produto	Bateria portátil
Marca	APC
Modelo	M3SR
Capacidade da bateria	3000 mAh
Tipo de bateria	Íon de lítio
Tensão nominal	3,7 V
Corrente de entrada máxima	1 A
Tensão de entrada	5 V
Corrente de saída máxima (USB)	1 A
Tempo de carga (a 5V/1A)	3 h 30
Temperatura de operação	0°C a 40°C
Indicadores LED	Verde fixo (carga completa), laranja fixo (carregando), laranja piscando (sobrecarga), verde/laranja alternado (em carga)
Funções principais	Carga de dispositivos USB (smartphones, tablets, etc.); modo de carga direta (prioridade ao dispositivo conectado)
Segurança	Não curto-circuitar; não aquecer nem jogar no fogo; evitar umidade e temperaturas elevadas; manter afastado de objetos metálicos
Manutenção e limpeza	Manter as portas USB e micro-USB limpas e sem obstrução
Peças sobressalentes e reparabilidade	Não reparável pelo usuário; entrar em contato com a APC by Schneider Electric para qualquer reparo
Reciclagem	Descartar as baterias usadas em um centro de reciclagem apropriado
Garantia	Entrar em contato com o revendedor local APC ou o serviço ao cliente APC by Schneider Electric
Suporte	Site: www.apc.com

Perguntas frequentes - M3SR APC

Como carregar o power pack M3SR?

Conecte o power pack M3 a um carregador USB (5V/1A recomendado) ou à porta USB de um computador no modo ativo. O tempo de carga é de aproximadamente 3 h 30. O LED pisca verde e laranja durante a carga e fica verde fixo quando a carga está completa.

Como carregar um dispositivo com o M3SR?

Use o cabo USB fornecido com seu dispositivo. Conecte o cabo na porta de saída USB do power pack e, em seguida, conecte a outra extremidade ao seu dispositivo. O power pack inicia a carga automaticamente. Se não, pressione o botão de alimentação do M3SR.

O que significa o LED laranja piscando no M3SR?

Um LED laranja piscando indica um estado de sobrecarga. Isso ocorre quando a corrente de saída USB excede a faixa especificada. Desconecte o dispositivo em carga para resolver o problema.

O que fazer se o power pack não carregar?

Verifique se o carregador USB funciona corretamente ou se o computador não está no modo de espera. Tente outro carregador USB ou tire o computador do modo de espera. Certifique-se também de que os contatos do cabo micro-USB não estão desgastados; substitua o cabo se necessário.

O que fazer se o power pack não carregar meu dispositivo?

Certifique-se de que o cabo USB é compatível. Alguns cabos de reposição podem não funcionar. Pressione o botão de alimentação do M3SR para iniciar a carga. Se o problema persistir, use o cabo original fornecido com seu dispositivo. Se ainda não funcionar, entre em contato com o suporte APC.

Qual é a capacidade da bateria do M3SR?

A bateria do M3SR tem capacidade de 3000 mAh (3,7 V). Isso permite recarregar um smartphone típico aproximadamente uma vez completamente.

Quanto tempo leva para carregar completamente o power pack?

O tempo de carga padrão é de aproximadamente 3 h 30 com um carregador USB fornecendo 5V/1A. O tempo pode ser maior no modo de carga direta (se você estiver carregando um dispositivo ao mesmo tempo).

Posso usar um carregador de telefone para carregar o M3SR?

Sim, você pode usar qualquer carregador USB padrão com saída 5V e corrente de pelo menos 1A. Um carregador de telefone é perfeitamente adequado. Evite carregadores não conformes.

Como manter a bateria do M3SR?

Mantenha as portas USB e micro-USB limpas e sem obstrução. Evite temperaturas elevadas, umidade e poeira. Não deixe o aparelho cair e não o coloque sob objetos pesados. Para prolongar a vida útil, descarregue e recarregue completamente a bateria a cada mês.

Onde posso obter ajuda ou reparo para o M3SR?

Este aparelho não é reparável pelo usuário. Para qualquer assistência, entre em contato com seu revendedor local APC by Schneider Electric ou uma agência de serviço autorizada. Visite o site www.apc.com para suporte ao cliente mundial.

MANUAL DE UTILIZADOR M3SR APC

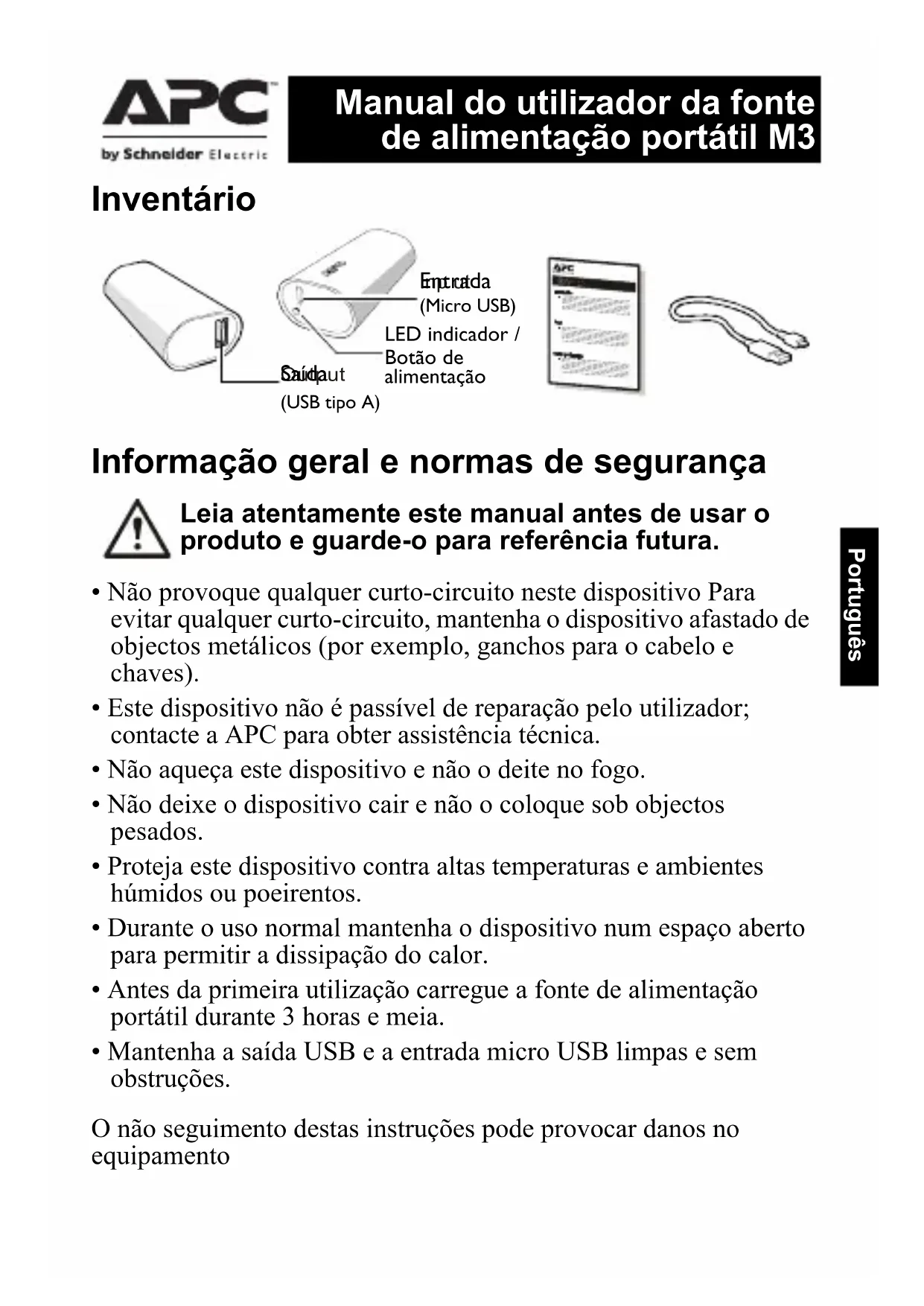

Manual do utilizador da fonte de alimentação portátil M3

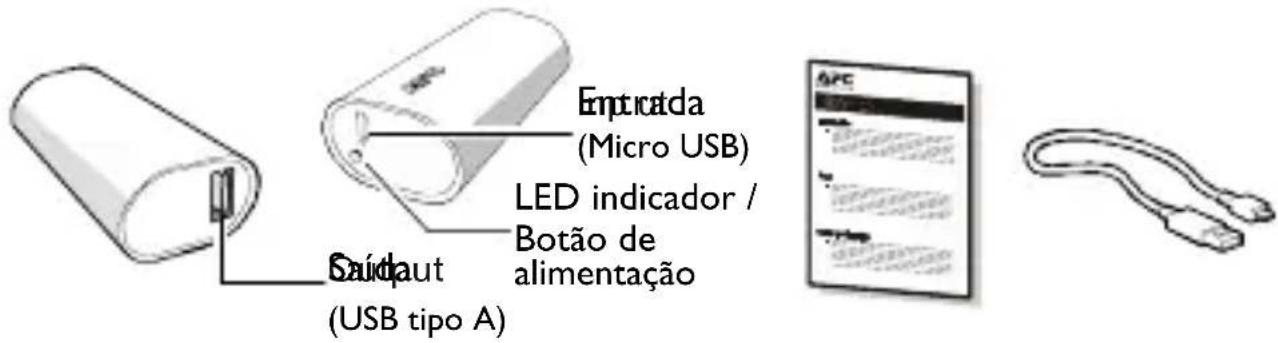

Inventário

Informação geral e normas de segurança

Leia atentamente este manual antes de usar o produto e guarde-o para referência futura.

• Não provoque qualquer curto-circuito neste dispositivo Para evitar qualquer curto-circuito, mantenha o dispositivo afastado de objectos metálicos (por exemplo, ganchos para o cabelo e chaves).
• Este dispositivo não é passível de reparação pelo utilizador; contacte a APC para obter assistência técnica.
• Não aqueça este dispositivo e não o deite no fogo.
• Não deixe o dispositivo cair e não o coloque sob objectos pesados.
• Proteja este dispositivo contra altas temperaturas e ambientes húmidos ou poeirentos.
• Durante o uso normal mantenha o dispositivo num espaço aberto para permitir a dissipação do calor.
• Antes da primeira utilização carregue a fonte de alimentação portátil durante 3 horas e meia.
• Mantenha a saída USB e a entrada micro USB limpas e sem obstruções.

O não seguimento destas instruções pode provocar danos no equipamento

Operação

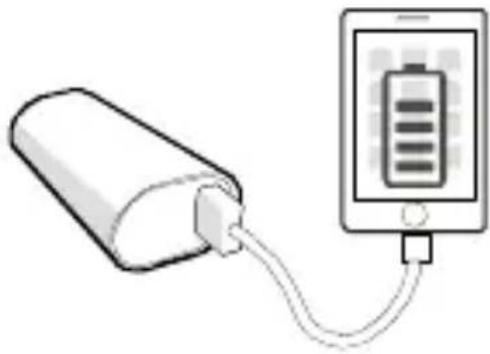

Carregamento de dispositivos USB (smartphones, leitores multimédia portáteis e tablets)

Carregue os dispositivos usando o cabo USB incluído juntamente com a fonte de alimentação ou com outro cabo de carregamento por USB.

Ligue correctamente a fonte de alimentação portátil ao dispositivo a carregar.

a. Carregar um dispositivo portátil usando a fonte de alimentação M3.

b. O modo de carregamento pass through carrega primeiro o dispositivo portátil e depois a fonte de alimentação M3.

Carregar a fonte de alimentação M3

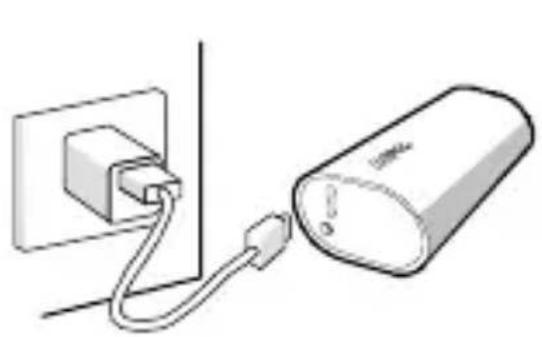

Carregamento por carregador USB ou por computador

Ligue a fonte de alimentação M3 a um carregador USB ou a uma porta USB no computador. (Nota: o computador deve estar activo.)

LEDs indicadores Estado
Intermitente verde / cor-de-laranja	Fonte de alimentação a ser carregada
Verde Completamente carregada
Cor-de-laranja	A fonte de alimentação está a carregar um dispositivo

Cor-de-laranja e intermitente Sobrecarga

Especificações

Pilha	Iões de lítio de 3000 mAh, 3,7 V
Corrente de entrada (máxima)	1A
Tensão nominal de entrada	5V
Saída de corrente	USB 1A máximo
Tempo de carregamento a 5V/1A	*3,5 horas
Temperatura de funcionamento	0°C~40°C (32°F ~ 104°F)

* O tempo de carregamento é mais longo no modo de carregamento pass through.

Informação sobre reciclagem de pilhas

Disponha sempre das pilhas usadas ou gastas de forma correcta.

Entregue as pilhas gastas em pontos de recolha próprios para posterior eliminação e reciclagem.

Garantia

Contacte o fornecedor APC by Schneider Electric local, agência APC by Schneider Electric autorizada ou o serviço de apoio ao cliente APC by Schneider Electric.

Resolução de problemas

Problema / Possível causa Solução
A fonte de alimentação portátil não carrega
O carregador USB pode não estar a funcionar devidamente ou o computador está no modo de suspensão.	Experimente usar outro carregador USB ou reactive o computador se este estiver no modo de suspensão.
Os contactos do cabo micro USB e do conector estão gastos.	Experimente um novo conector micro USB.
A fonte de alimentação portátil não carrega alguns dispositivos.
A fonte de alimentação portátil pode não ter conseguido reconhecer e detectar os dispositivos a ela ligados.	Alguns cabos USB existentes no mercado podem não funcionar bem com a fonte de alimentação M3. Para resolver este problema, prima o botão de alimentação na fonte de alimentação M3 para iniciar o carregamento do dispositivo. Se a fonte de alimentação continuar a não carregar o dispositivo, substitua o cabo pelo cabo original que vinha com a fonte de alimentação.
Ocorreu uma situação de sobrecarga e o LED da fonte de alimentação M3 está cor-de-laranja e intermitente.	A fonte de alimentação M3 está a carregar um dispositivo e a sua corrente de saída USB excede o valor especificado. Desligue o dispositivo a ser carregado da fonte de alimentação M3.
A fonte de alimentação portátil chegou ao fim da sua vida útil ou houve uma falha.	Em caso de falha, contacte o fornecedor APC by Schneider Electric local ou agência APC by Schneider Electric.

Apoio ao Cliente da APC by Schneider Electric IT a nível mundial

Para apoio ao cliente específico para um país, visite a Web da APC by Schneider Electric, em www.apc.com.

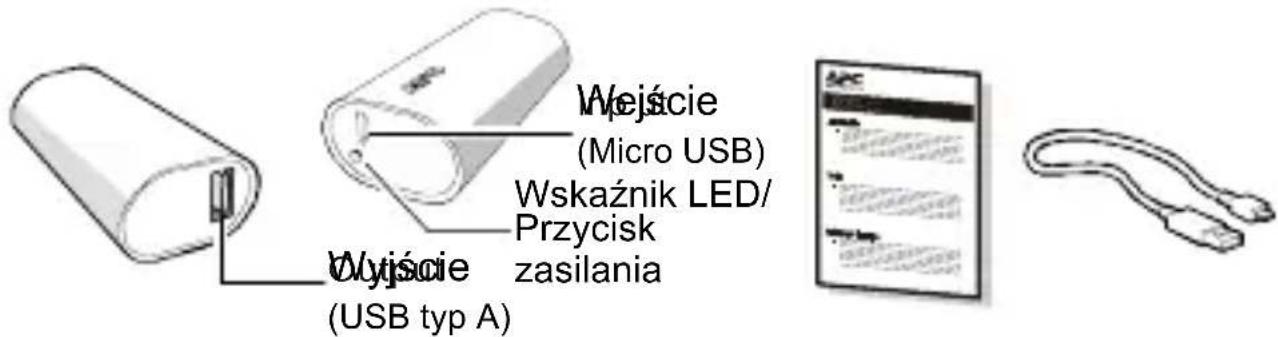

Elementy do montażu
