M3TM - Bateria portátil APC - Manual de utilização gratuito

Marca	APC
Modelo	M3TM
Tipo de produto	Bateria portátil (Power Pack)
Tecnologia da bateria	Lítio-íon
Capacidade da bateria	3000 mAh
Tensão nominal	3,7 V
Tensão de entrada	5 V
Corrente de entrada máxima	1 A
Tensão de saída	5 V
Corrente de saída máxima	1 A (USB)
Tempo de carga	3 h 30 (a 5 V / 1 A)
Temperatura de operação	0 °C a 40 °C
Tipo de conector de entrada	Micro-USB
Tipo de conector de saída	USB Tipo A
Indicadores luminosos	Verde fixo (carregado), Laranja fixo (carregando um dispositivo), Laranja piscando (sobrecarga), Verde/Laranja alternado (carregando)
Funcionalidade	Modo de carregamento direto (carrega primeiro o dispositivo móvel, depois o power pack)
Segurança	Proteção contra curto-circuito, sobrecarga
Botão de alimentação	Sim (para forçar a carga)
Cabo incluído	Cabo USB
Reciclagem	Descarte as baterias usadas em um centro apropriado
Garantia	Contate o revendedor local APC by Schneider Electric
Suporte ao cliente	www.apc.com

Perguntas frequentes - M3TM APC

Como carregar o Power Pack M3TM?

Conecte o cabo micro-USB fornecido na porta de entrada do power pack, depois conecte a outra extremidade a um carregador USB (5V/1A) ou a uma porta USB de um computador ligado. O indicador pisca em verde e laranja durante o carregamento, depois fica verde fixo quando o carregamento estiver completo (cerca de 3h30).

Quanto tempo leva para carregar completamente o dispositivo?

O tempo de carga é de aproximadamente 3h30 com um carregador USB que fornece 5V/1A. Esse tempo pode ser maior se você usar o modo de carregamento direto (que carrega primeiro um dispositivo móvel antes do power pack).

Quais dispositivos posso carregar com este power pack?

Você pode carregar smartphones, leitores de mídia portáteis e tablets através da porta USB de saída (5V/1A). Use o cabo USB fornecido com seu dispositivo ou um cabo reserva compatível.

O que fazer se o power pack não carregar meu dispositivo?

Verifique se o carregador USB funciona ou se o computador não está em modo de espera. Tente outro cabo micro-USB. Se o problema persistir, pressione o botão de alimentação do M3 forçar a carga. Se nada funcionar, o cabo reserva pode ser incompatível: use o cabo original do seu dispositivo.

O que significa o indicador laranja piscando?

Um indicador laranja piscando indica um estado de sobrecarga: a corrente de saída USB excede o limite especificado (1A). Desconecte o dispositivo em carregamento imediatamente para evitar qualquer dano.

Posso usar um cabo USB não fornecido?

Sim, você pode usar outros cabos USB, mas alguns cabos reserva podem não funcionar corretamente com o bloco de bateria M3. Se o cabo não funcionar, tente pressionar o botão de alimentação ou substitua-o pelo cabo original do seu dispositivo.

Como reciclar a bateria?

Não descarte a bateria com o lixo doméstico. Deposite as baterias usadas em um centro de reciclagem apropriado ou devolva-as a um ponto de coleta autorizado. Para mais informações, contate seu revendedor local APC by Schneider Electric.

O que fazer em caso de falha?

Se a bateria não funcionar mais após tentar as soluções de solução de problemas, contate seu revendedor local APC by Schneider Electric ou uma agência de serviço autorizada. Não tente reparar o dispositivo você mesmo, pois ele não é reparável pelo usuário.

Onde encontrar o suporte ao cliente?

Você pode consultar o site web mundial da APC by Schneider Electric em www.apc.com para obter atendimento específico ao seu país. Você também pode contatar seu revendedor local ou uma agência de serviço autorizada APC.

Posso carregar meu dispositivo e o power pack ao mesmo tempo?

Sim, o modo de carregamento direto permite carregar primeiro o dispositivo móvel conectado, depois o próprio power pack. Isso prolonga o tempo total de carga do power pack. Para carregar apenas o power pack, desconecte qualquer dispositivo conectado.

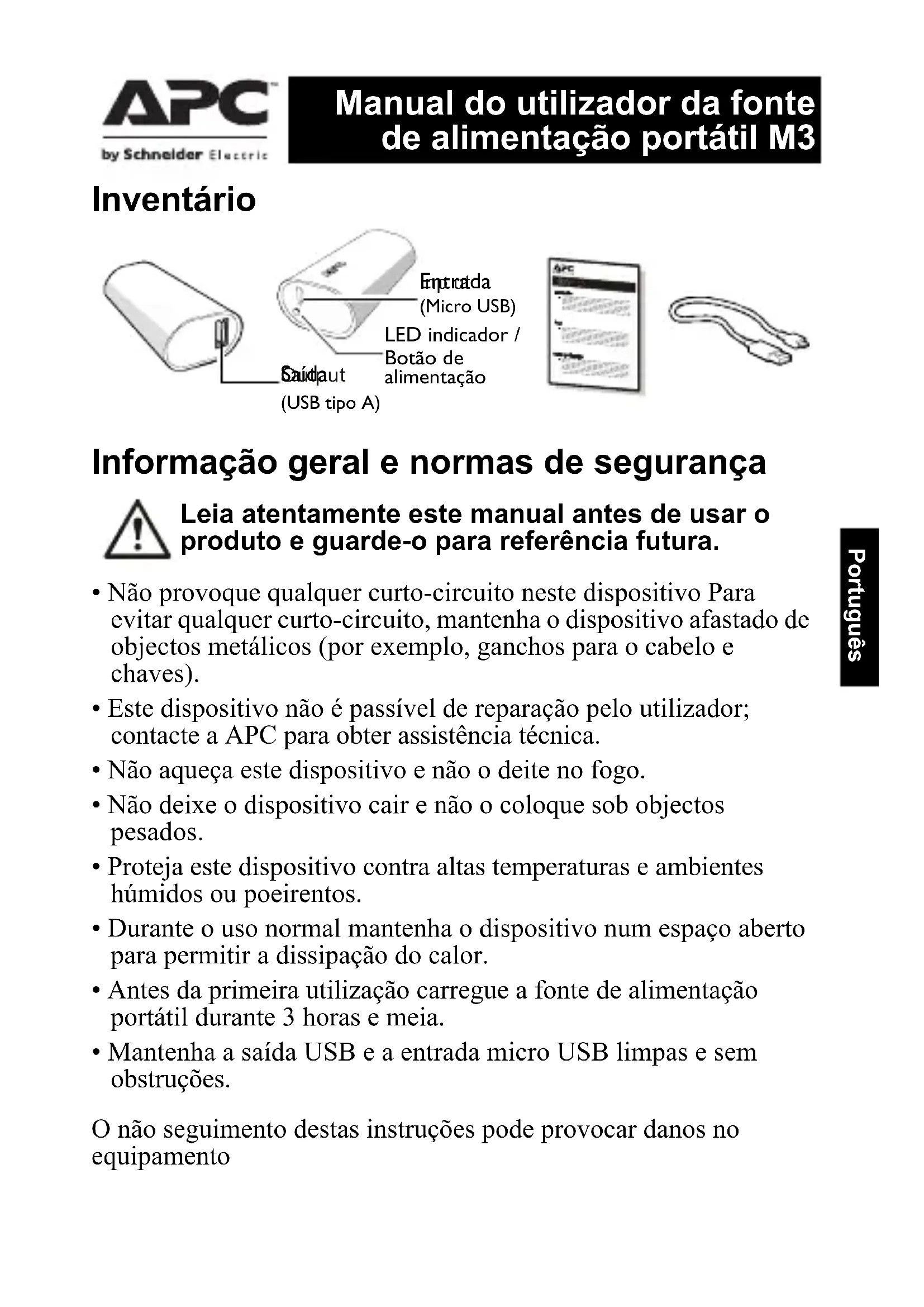

MANUAL DE UTILIZADOR M3TM APC

Manual do'utilizar da fonte de alimentação portátil M3

Inventario

Informação geral e normas de segurarça

• Não provoque qualquer curto-circuito neste disposítivo Para fazer qualquer curto-circuito, mantenha o disposítivo afastado de objectos metalicos (por exemplo, ganchos para o cabelo e chaves).
• Este disposicao não é passivel de reparacao pelo uso; contacte a APC para obter assistencia的技术ica.
• Não aqueça este disposítivo e não o deite no fogo.
• Não deixe o dispositivo cair e não o coloque sob objectos pesados.
• Proteja este dispositivo contra altas temperatas e ambientes humidos ou poeirentos.
• Durante o uso normal mantenha o dispositivo num esqueço aberto para permitir a dissipação do calor.
• Antes da primeira'utilisation é correque a fonte de alimentação portâtil durante 3 horas e meia.
• Mantenha a saía USB e a entrada micro USB limpas e sem obstruções.

O não seguimento destas instruções pode provocar danos no equipamento

Operação

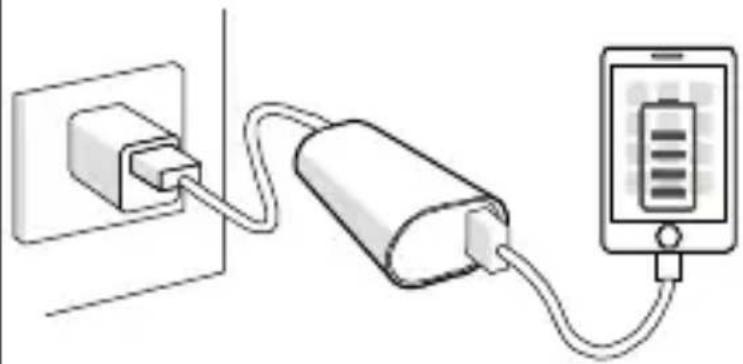

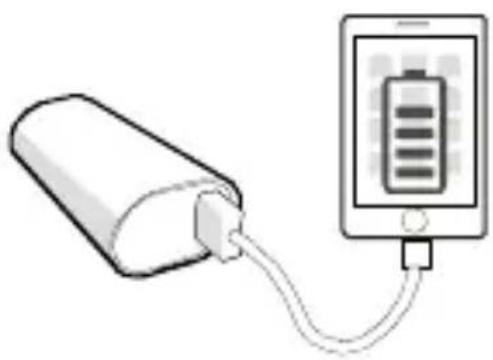

Carregamento de dispositivos USB (smartphones, leitores multimédia portáteis e tablets)

Carregue os dispositivos usingo o cabo USB incluindo juntamente com a fonte de alimentacao ou com及其他 cabo de correamento por USB.

Ligue correctamente a fonte de alimentacao portafil ao dispositivo a carregar.

a. Carregar um disposicao portafil using a fonte de alimentacao M3.

b. O modo de corregamento pass through carrega primeiro o dispositivo portátil e(before a fonte de alimentação M3.

Carregar a fonte de alimentação M3

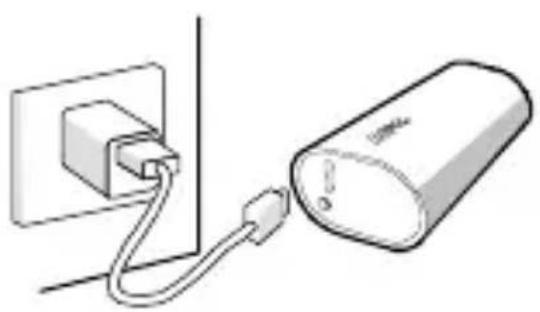

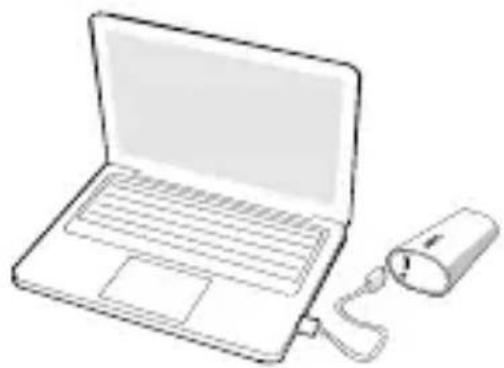

Carregamento por carregador USB ou por computador

Ligue a fonte de alimentacao M3 a um carregaror USB ou a uma porta USB no computador. (nota: o computador delve estar activo.)

LEDs individores Estado
Intermitente verde / cor-de-laranja	Fonte de alimentação a ser carregada
Verde Completamente carregada
Cor-de-laranja	A fonte de alimentação está acarregar um dispositalo
Cor-de-laranja e intermitente Sobrecarga

Especificações

Pilha	Iões de litio de 3000 mAh, 3,7 V
Corrente de entrada (máxima)	1A
Tensão nominal de entrada	5V
Saía de corrente	USB 1A maior
Tempo de_carrego a 5V/1A	*3,5 horas
Temperatura de funcionaamento	0°C~40°C (32°F ~ 104°F)

*O tempo de carregamento é mais longo no modo de carregamento pass through.

Informação sobre reciciclagem de pilhas

Disponha sempre das pilhas usadas ou gastas de forma correcta.

Entregue as pilhas gastas em pontos de recolhaproprios para posterior eliminação e reciclagem.

Garantia

Contacte o fornecedor APC by Schneider Electric local,agency APC by Schneider Electric autorizada ou o service de apoio ao cliente APC by Schneider Electric.

Resolução de problemas

Problema / Possível causa Solução
A fonte de alimentação portátil não correça
O_carregaror USB pode não estar aFUNCTIONAR devidamente ou o computador está no modo de suspensão.	Experimente usar及其他-carregaror USB ou reactive o computador se este estiver no modo de suspensão.
Os contactos do cabo micro USB e do conector está gastos.	Experimente um novo conector micro USB.
A fonte de alimentação portátil não correça outros dispositivos.
A fonte de alimentação portátil pode não ter consiguiod Reconhecer e detectar osdispositivos a ela ligados.	Alguns cabos USB existentes no mercado poder não functionar bem com a fonte de alimentação M3. Para resolver this problema, prima o botão de alimentação na fonte de alimentação M3 para.iniciar ocarregamento do dispositivo. Se a fonte de alimentação continua a nãocarregar o dispositivo, substitua ocabo pelo cabo original que vinha com a fonte de alimentação.
Ocorreu uma situação desobrecarga e o LED da fonte de alimentação M3 está cor-de-laranja e intermitente.	A fonte de alimentação M3 está acarregar um dispositivo e a sua corrente de saída USB exceedo valorexpectatório. Deslgue o dispositivoa ser carregaro da fonte de alimentação M3.
A fonte de alimentação portátilchygou ao fim da sua vidautil ouhouve uma falha.	Em caso de falha,contacte or fornecedor APC by Schneider Electric local ou agência APC by Schneider Electric.

Apoio ao Cliente da APC by Schneider Electric IT a;nivel mundial

Paraapoio ao cliente especialico para um pais,visite a Web da APC by Schneider Electric, em www.apc.com.
