BEDIENUNGSANLEITUNG Bisel Freidora FHM 301 FR XS SP FRANKE

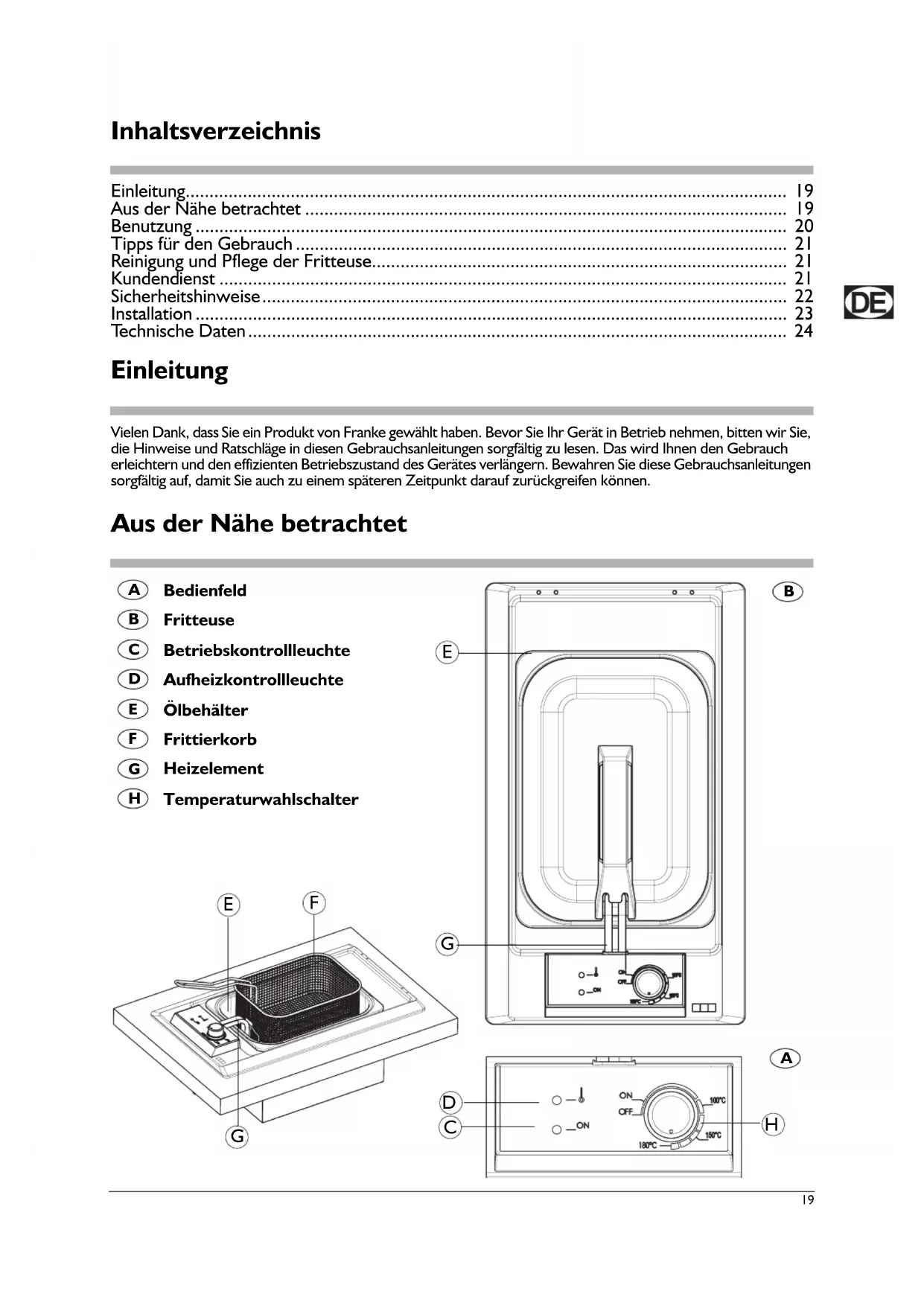

Einleitung 19
Aus der Naine betrachtet 19
Benutzung 20
Tipps fur den Gebrauch 21
Reinigung und Pflege der Fritteuse 21
Kundendienst 21
Sicherheitshinweise 22
Installation 23
Technische Daten 24

Einleitung

Vielen Dank, dass Sie ein Produkt von Franke gewählt haben. Bevor Sie Ihr Gerät in Betriebnehmen, bitten wir Sie, die Hinweise und Ratschläge in diesen Gebrauchsanleitungen sorgfältig zu lessen. Das wird Ihnen den Gebrauch erleichtern und den effizienten Betriebszustand des Gerätes verlangern. Bewahren Sie diese Gebrauchsanleitungen sorgfältig auf, damit Sie auch zu einem späteren Zeitpunkt darauf zurückgreifen können.

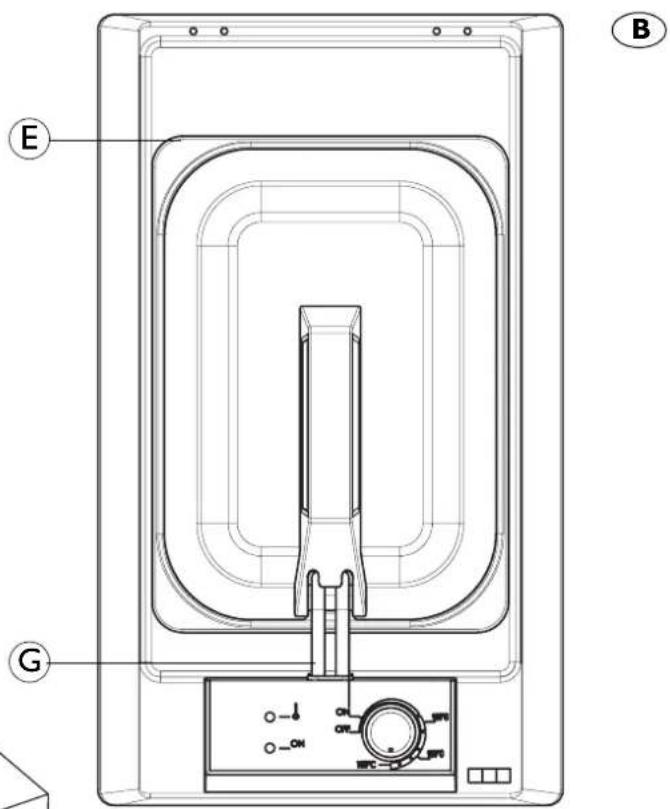

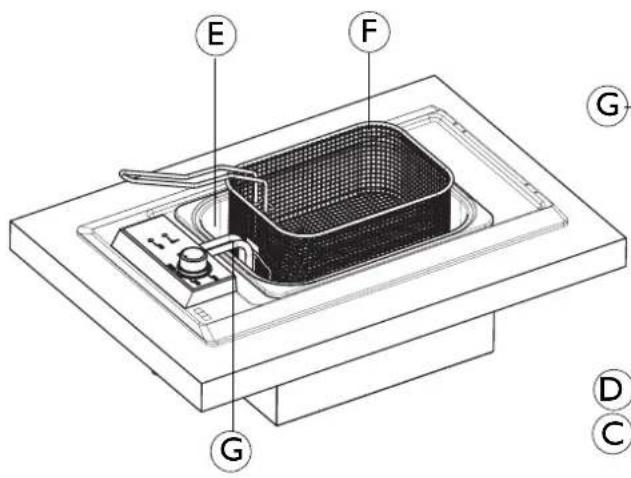

Aus der Nähe betrachtet

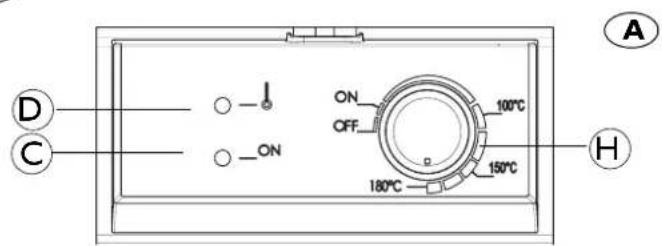

A Bedienfeld
B Fritteuse
C Betriebskontrolleuche
D Aufheizkontrolleuche
E Ölbehälter
F Frittierkorb
G Heizelement
H Temperaturwahlschalter

Benutzung

Erste Inbetriebnahme

Bevor Sie ihre Fritteuse benutzen, müssen der Frittierkorb, der Ölbehälter und das Heizelement, das in das Öl getaucht wird, sorgfältig mit Warmwasser und Spülmittel gewaschen und abgetrocknet werden.
Dieser Vorgang soll mindestens bei jedem Ölwechsel wiederholt werden (der Korb ist spülmaschinenfest).
Danach müssen alle Geräteile wieder an der ursprünglichen Stelle eingesetzt werden.

Einschalten des Heizelements

Vor der Inbetriebnahme der Fritteuse muss der Ölbehalter unbedingt mit genugend Öl gefüllt werden, bis der am Behtaler markierte Mindeststand erreicht ist (ca. 3 Liter). Damit kein heiβes Öl überlaufen oder hersausspritzen kann, solte der eben falls am Ölbehalter markierte max. Ölstand nicht übersritten werden (ca. 4 Liter).

Drehen Sie den Drehknopf im Uhrzeigersinn (um die Leistung der Fritteuse zu erhöhen) und stellen Sie die gewünschte Temperatur ein.

Hinweis:

Die Betriebs-Kontrollleuche (C) bleibt während des Betriebs der Fritteuse immer eingeschaltet, während die Aufheizkontrollleuche (D) nur während der Aufheizphasen aufleucht.

Schutzvorrichtung

These Fritteuse ist mit einem Sicherheitsthermostat mit manueller Rückstellung ausgestattet, der die Stromzufahr zum Gerät unterbricht. Ausgelöst wird diese Schutzvorrichtung bei Überhitzung durch eventuelle technische Störungen sowie zur Vermeidung von Risiken infolge Benutzung der Fritteuse mit ungenügendem Ölstand.

Um den Betrieb der Fritteuse wieder herzustellen,

• den Drehknopf auf "0" drehen
• abwarten, bis das Öl abgekühlt ist

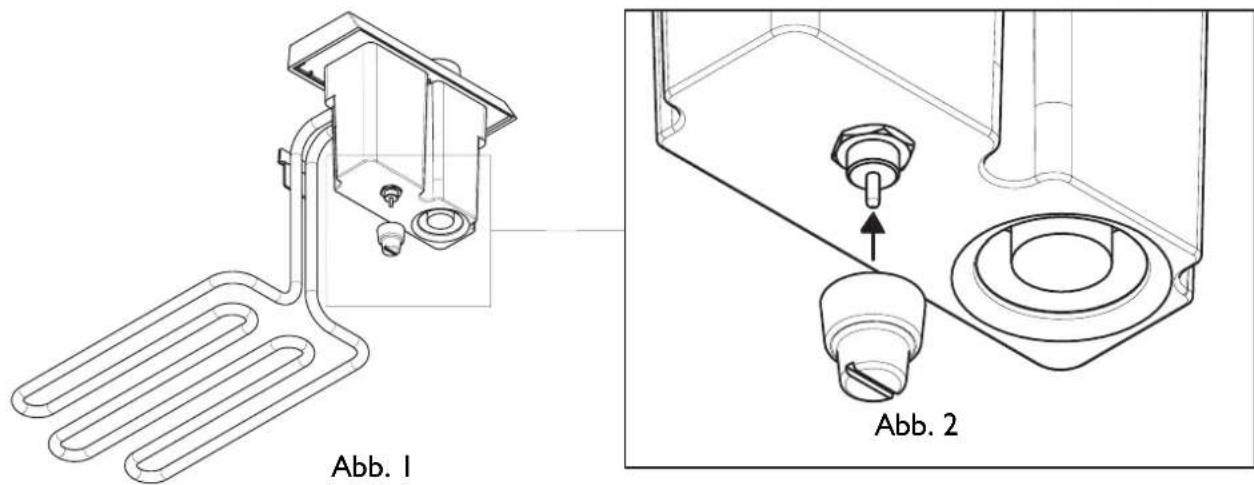

• zuerst den Frittierkorb, dann die Elektrik hersausnahmen (Abb. I)
• den Deckel an der Unterseite aufschrauben, den Stift ganz eindrücken und den Schutzdeckel wieder zuschrauben (Abb. 2).

Hinweis

In thisem Fall sollte auch das ganze OI gewechselt werden

Vorsicht

Am Ende der Garzeit sollte immer unbedingt kontrolliert werden, ob der Drehknopf auf 0 steht, um Stromverschwendung und mögliche Unfälle zu vermeiden.
Lassen Sie ihre Fritteuse niemals unbeaufsichtigt eingeschaltet.

Tipps für den Gebrauch

Gebrauch der Fritteuse

• Nehmen Sie den Frittierkorb aus dem Frittierbehälter und stellen Sieihn auf eine trockene Arbeitsfläche. Fullen Sie den Korb mit dem Frittiergut. Der Korb sollte nie mehr als etwa zur Häfte gefällt werden.

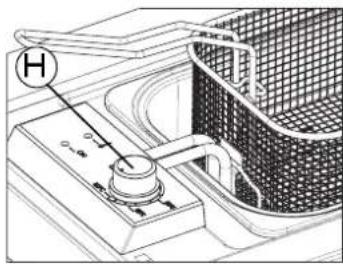

• Stellen Sie mit dem Drehknopf (H) die gewünschte Frittiertemperatur ein.
• Lassen Sie das Frittiergut nach dem Frittieren abtropfen, indem Sie den Korb in die darauf vorgesehene Vorrichtung einhängen (siehe Abbildung) Für Beste Frittierergebnisse sollte das Frittiergut unbedingt vollständig in das Öl eingetaucht sein. Zur Erreichung der optimalen Temperatur von ca. 180^ etwa 5 Minuten warten und den Frittierbehälter mit dem Stahldeckel

abdecken. Die Glasabdeckung (optional) sollte während des Frittierens offen bleiben.

Das Frittiergutarf der in das OI getaucht werden, wenn das OI die eingestellte Temperatur erreicht hat (die Aufheizkontrollleuche D erlischt).

Wenn die Fritteuse nicht benutzt wird, kann der Griff des Frittierkorbs nach vorne eingeklappt und zugedeckt werden.

In der Nähe der Elektrik befindet sich die Kaltzone des Heizelements: Nur der ins Öl getauchte Teil des Heizelements wird heiß.

These Fritteuse ist mit einem Thermostat ausgestattet, der die Überhitzung des Ölverhinder, thereof kann das Öl mehrmals benutzt werden.

Hinweis:

Nach jedem Frittiervorgang muss unbedingt kontrolliert werden, ob das Öl unter den Mindeststand gesunden ist; sollte dies der Fall sein, muss Öl nachgeführt werden.

Kontrollieren Sie, ob sich am Boden des Frittierbehalters Speisereste angesammelt haben: in dieser Fall muss das Öl filtriert oder gewechselt werden.

Reinigung und Pflege der Fritteuse

Vor Wartungseingriffen an der Fritteuse unbedingt immer den Netzsteckerziehen oder den Strom am Hauptschalter der Elektroanlage abschalten.

• Edelstahl- und Emailleteile bleiben wie neu, wenn Sie ausschließlich Wasser oder spezifische Produkte für ihre Reinigung verwenden und die Teile danach sorgfältig abtrocknen.
• Vermeiden Sie unbedingt den Gebrauch von Dampfgeräten, Metallschwämmen oder Stahlwolle, Salzsäure oder anderen Produkte und Utensilien, die Kratzer oder matte Stellen hinterlassen können.
• Lassen Sie keine saurehaltigen und alkalischen Substanzen auf der Fritteuse.
• Benutzen Sie keine spitzen Gegenstände, um die Dichtung zwischen dem Rahmen und der Arbeitsfläche nicht zu beschädigen.
• Benutzen Sie keine sandhaltigen, alkalischen, säurehaltigen Produkte, Chloride, Backofenssprays oder Maschinenpfleger für Geschirrspüler.
• Reiben Sie das Gerät nach jeder feuchten Reinigung trocken, damit sich keine Kalkrückstände bilden.
• Reinigen Sie die Fritteuse anschließend im erkalteten Zustand wie zuvor beschrieben.

Hinweis: Das Teil mit den Schaltungen und dem Heizelement ist nicht spülmaschinenfest (siehe darüberstehende Abbildung)

Kundendienst

Sollte es einmal zu Betriebsstörungen an ihrem Gerätkommen, wenden Sie sich an den Technischen Kundendienst. Adressen finden Sie in der mitgelieferten Liste;

Wenden Sie sich auf keinen Fall an nicht autorisiertes Fachpersonal.

Ohre Kundendienstelle benötigt folgende Angaben:

• Art der Störung;
  Geratemodell (Art.);
• Seriennummer (S.N.);

These Angaben konnen Sie dem Typenschild auf dem Garantieschein entnehmen.

Wenden Sie sich in folgenden Fällen unbedingt an qualifiziertes Fachpersonal:

• Installation (siehe Abschnitt Installation);
  -fallsZweifelbezüglichdesGerätebetriebsbestehen.

Wenden Sie sich in folgenden Fällen an ein vom Hersteller autorisiertes

Kundendienstzentrum:

• falls unmittelbar nach dem Auspacken Zweifel an der Universehrtheit des Gerätes bestehen;
• A u s f a l l o d e r B e t r i e b s s törung des Geräts. Verlangen Sie Originalersatz

Allgemeine Hinweise

Um einen sicheren und störungsfreien Betrieb these Gerätes zu garantieren:

• Wenden Sie sich ausschließlich an autorisierte Kundendienstzentren.
• Verlangen Sie stets den Einbau von Original-Ersatzteilen.
• Das Gerät ist für den privaten Hausgebrauch bestimmt; Nehmen Sie keine Änderungen am Gerät vor.
• Auf dem Typenschild stehen die Kennzeichen der Bestimmungsländer, für die diese Anleitungen gultig sind.
  Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn das Gerät korrekt an eine Funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.
• Achten Sie daraufuf, die Kochzonen während und unmittelbar nach dem Betrieb nicht zu berühren, da sie sehr heißt werden. Halten Sie vor allem Kinder fern.
• Schalten Sie Gerät vor jedem Wartungseingriff oder im Störungsfall vom Stromnetz ab.
  Vergewissern Sie sich stets, dass alle Schalter auf "Aus" stehen, und dass die Bedienzone abgeschaltet ist, wenn das Gerät nicht benutzt wird.

Verhindern Sie, dass Kinder mit folgenden Teilen in Berührung kommt:

• den Bedienschaltern sowie dem Gerät im Allgemeinen;
• Teilen der Verpackung (Plastiktüten, Styropor, Klammern usw.);
• dem Gerät während und unmittelbar nach dem Betrieb der Fritteuse aufgrund der Überhitzung;
• dem ausgesonderten Gerät (in diesen Fall sind eventuell gefährliche Teile unschädlich zu machen).

Vermeiden Sie:

• das Gerät mit feuchten Händen oder Fuß zu berühren;
  -das Gerat barfu zu bedieren;
• am Gerät oder am Netzkabel zu zerren, um den Netzstecker aus der Steckdose zu ziehen;
• unsachgemäß und gefährliche Aktionen;
• Netzkabel anderer Elektrogeräte mit freißen Geräteilein Berührung kommt zu halten;
• das Gerät Witterungseinflüssen auszusetzen;
• das Gerät als Abstellfläche zu verwenden;
• brennbare Flüssigkeiten in der Nähe des Geräts zu verwenden;
• Adapter, Mehrfachstecker und/oder Verlängerungen zu verwenden;
• das Gerät ohne qualifiziertes Fachpersonal einzubauen oder zu reparieren.

Wichtig

• Besondere Sorgfalt muss auf die einschlagigen Belüftungsvorschriften verwandt werden. Durch den Gebrauch eines Kochgeräts entstehen Wärme und Feuchtigkeit im Installationsraum. Sorgen Sieitte für eine ausreichende Raumlüftung: halten Sie die natürlichen Luftaustrittsöffnungen frei oder installieren Sie eine mechanische Belüftungsvorrichtung (Dunstabzugshaube mit Entlüftungskanal). Infolge eines intensiven und fortgesetzten Gebrauchs des Geräts kann eine zusätzliche Belüftung, z. B. durch Öffnen eines Fensters, oder eine effizientere Belüftung durch Erhöhen des Saugzugs der ggf. vorhandenen Dunstabzugshause notwendig werden.

Der Hersteller haftet nicht für eventuelle Schäden durch: falsche Installation, unsachgemäß, fehlerhafte und unvernüftige Anwendung.

Installation

Es folgt die Beschreibung der für die Installation erforderlichen Arbeitssschritte. Diese Arbeiten müssen durch qualifiziertes Fachpersonal gemäß den geltenden ortlichen Vorschriften vorgenommen werden, da ihre Ausführung durch unerfahrenne Personen eine Gefahrenquelle darstellen kann.

Der Hersteller haftet weder fur Personen- noch Sachschaden, die durch die Missachtung der vorstehenden Vorschriften verursacht werden.

Vorbereitung des Mobels

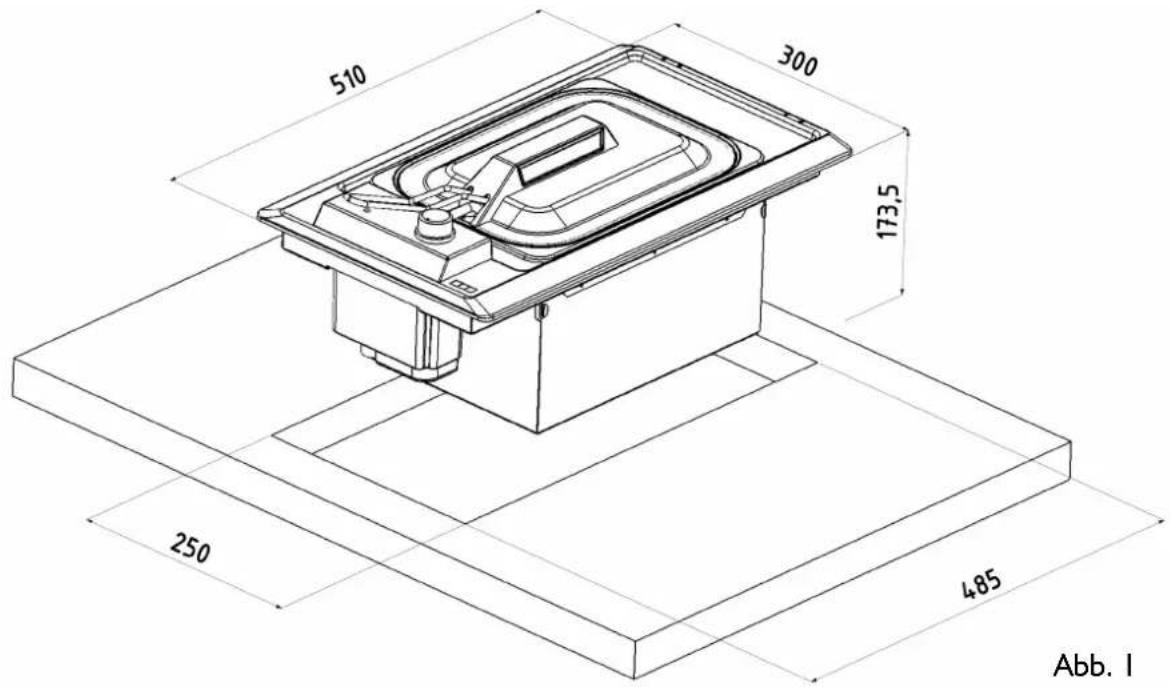

These Anleitungen beziehen sich auf eine Einbaufritteuse der Klasse 3. Erstellen Sie den Einbauausschnitt im Mobeltop entsprechend den Abmessungen auf Abb. I.

Einbetten in das Möbel

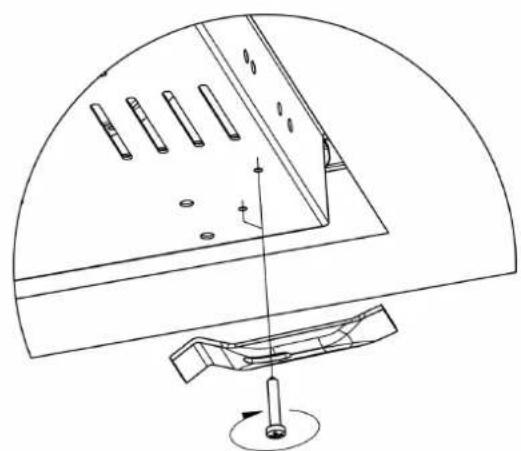

Nach Ausführung der eventuellen Anschüsse des Netzkabels am Stromnetz wie in den Anleitungen beschreiben, können Sie das Kittband randbündig am Einbauausschnitt anbringen und die Fritteuse absenken. Schrauben Sie dann die Befestigungshaken (Abb. 2) vorsichtig fest. Entfern den Sie die überschüssigen Abschnittte des Kittbands.

Abb. 2

Elektrischer Anschluss

Die FRANKE-Fritteuse ist mit einem dreipoligen Versorgungskabel mit freiem Kabelenden ausgestattet.

Bei der fest angeschlossenen Installation der Fritteuse ist eine trennende Abschaltung mit einem Kontaktabstand vorzusehen, der die Trennung vom Netz und die allgemeine Ausschaltung ermöglich, falls Überspanningsbedingungen der Kategorie III eintreten. Vergewissern Sie sich, dass:

a) Stecker und Steckdose für 16A Strom ausgelegt sind
b) beide leicht erreichbar und so angeordnet sind, dass kein Teil unter Spannung während dem Ein- und Ausstecken des Steckers zuganglich ist
c) sich der Stecker ohne Widerstand einstecken lasst und nach Installation des Geräts zugänglich ist
d) die Fritteuse bei ihrem Einbau in das Möbel nicht auf den Stecker zum Aufliegen kommt.
e) die Kabelenden zweier Geräte nicht an denselben Stecker angeschlossen sind
f) bei Ersatz des Netzkabels das neue Kabel die technischen Merkmale 3 × 1.5 ~mm^2 Typ H05VV-F aufweist.
g) die Verbindung der freien Kabelenden unbedingt entsprechend den Polungen vorgenommen wird (Braun=Phase - Blau=Neutral - Gelb/ Grün=Erde)

Hinweis: Stellen Sie sichere, dass die Stromanlage in Ihrer Wohnung (in Bezug auf Spannung, Höchstleistung und Stromart) mit ihrer FRANKE-Fritteuse kompatibel ist.

Technische Daten

Netzspannung und -frequenz:

220-240V50-60Hz

Gesamtleistung und Bemessungsstrom der Schmelzicherung:

2300W-16A

Dieses Gerät erfüllt folgende EU-Richtlinien:

• 73/23/EWG vom 19.02.73 (Niederspannung);
• 89/336/EWG vom 03.05.89 (Elektromagnetische Verträglichkeit);
  -93/68/EWG vom 22.07.93.

ANWENDERINFORMATIONEN

Gemäß Article 15 des gesetzesvertretenden Dekrets Nr. 15 vom 25. Juli, “Umsetzung der Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG in Bezug auf die Beschränkung der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie auf die Abfallentsorgung”

Das Symbol der durchgestruchenen Mülltonne am Gerät weist daraufhin, dass das Altgerät getrennt vom normalen Haushaltsabfall zu}sammeln ist.

Der Anwender ist deshalb verpflichtet, sein Altgerät bei den Sammelstellen für Elektro- oder Elektronikaltgeräte abzugeben oder es dem Handler beim Kauf eines neuen Geräts vom gleichen Typ zurückzugeben.

Die getrennte Sammlung zwecks anschließender Zuführung des Altgeräts zum Recycling, zur Aufbereitung und umweltgerechten Entsorgungträgt dazu bei, mögliche Umweltbelastung und Gesundheitsgefährung zu vermeiden, und fordert die Wiederverwertung der im Gerät enthaltenen Rohstoffe.

Die vorschrittswidrige Entsorgung durch den Verbraucher wird mit den im gesetzesvertretenden Dekret Nr. 22/1997 vorgesehenen Verwaltungsstraße gehndet (Art. 50 ff. des gesetzesvertr. Dekrets Nr. 22/1997).
