BEDIENUNGSANLEITUNG FCB 3401 NS 2D XS FRANKE

1. PANNES ET SOLUTIONS 20

1. PRESENTATION

Felicitations!

9. PANNES ET SOLUTIONS

1. ALIMENTATION
2. LUMIERE

PROBLEMEVERIFICATIONS	SOLUTIONS
L'APPAREIL NE FONCTIONNE PAS	CONTROLLER L'INSTALLATION ELECTRIQUE;	CONTACTER UN ELECTRICIEN;
	VERIFIER A VUE QUE LA FICHE DU CABLE D'ALIMENTATION SOIT BIEN INSEREE DANS LA PRESE DE COURANT;	REBRANCHER LA FICHE A LA PRESE DE COURANT;
	VERIFIER A VUE QUE LE CABLE D'ALIMENTATION ET LA FICHE N'AIENT PAS SUBI DE DOMMAGES.	APPELER L'ASSISTANCE TECHNIQUE.

PROBLEMVERIFICATIONS	SOLUTIONS
ECLAIRAGE INTERNE ETEINT A L'OUVERTURE DE LA PORTE	VOIR POINT 1;ECLAIRAGE INTERNE ETEINT A L'OUVERTURE DE LA PORTE	FICHE LED ENDOMMAGEE: APPELER L'ASSISTANCE TECH-NIQUE.NB: L'INTERVENTION DOIT ETRE EFFECTUEE PAR LE SERVICE D'ASSISTANCE AUTORISE.

1. TEMPERATURES TROP ELEVEES

PROBLEMEVERIFICATIONS	SOLUTIONS
CAPACITE DE REFROIDISSE-MENT REFRIGERATEUR INSUFISANTE	CONTROLLER QUE LES ALIMENTES NE SOIENT PAS PLACES TROP HAUT CONTRE LA PAROI DU REFRIGERATEUR, CONTRE LES BOUCHES DE VENTILATION;LA FERMETURE CORRECTE DES PORTES ET L'ADHESION DES JOINTS;VALEUR DE LA TEMPERATURE REGLEE NON CORRECTE;CONTROLLER QUE L'APPAREIL NE SOIT INSTALLLE PRES D'UNE SOURCE DE CHALEUR.	REPLACER LA NOURRITURE DE FACON ADEQUATE.FERMER LES PORTES CORRECTEMENT ET NETTOYER LES JOINTS;REGLER LES TEMPERATURES (FRIGO/FREEZER) SUR BASE DES INDICATIONS CONTENUES DANS CE MANUEL;DEPLACER L'APPAREIL.

1. BRUITS ET VIBRATIONS
2. ODEURS

PROBLEMVERIFICATIONS	SOLUTIONS
VIBRATION DE L'APPAREIL	CONTROLLER QUE L'APPAREIL SOIT STABLE ET LES PIEDS BIEN REGLES;	REGLER LA HAUTEUR DES PIEDS AVEC L'OUTIL PREVU;
BRUIT DU COMPRESSEUR	VERIFIER QUE LA PARTIE POSTERIEURE DE L'APPAREIL NE SOIT TROP PROCHE DE LA PAROI;	DEPLACER L'APPAREIL;
	BRUIT INTERNE DU COMPRESSEUR.	APPELER L'ASSISTANCE TECHNIQUE

PROBLEMVERIFICATIONS	SOLUTIONS
EMANATION DE MAUVAISES ODEURS	VERIFIER LA CORRECTE CONSERVATION DES ALIMENTS;	COUVRIR LES ALIMENTS ET/OU UTILISER DES RECIPIENTS EN PLASTIQUE POUR LA CONSERVATION;
	VERIFIER LA SORTIE DE LIQUIDE A L'INTERIEUR DE L'APPAREIL;	NETTOYER LES CELLULES ET LES PLANS EN VERRE AVEC UN DETERGENT POUR FRIGIDAIRE;
	VERIFIER LA PRESENCE DE MAUVAISES ODEURS SUR LES JOINTS;	NETTOYER LES JOINTS AVEC EAU ET VINAIGRE;
	APPAREIL RESTE TROP LONGTEMPS A L'ARRET AVEC LES PORTES FERMEES.	DETERMINER LA CAUSE D'ARRET DE L'APPAREIL.

INHALT

1. VORWORT 2

1. NACH VERKÄUFE SERVICE 2
   Garantiebedingungen 2
   Typenschild 2

1. GERÄTEMERKMALE 3
   Tabelle 1 - Technische Angaben 3
   Betriebsvoraussetzungen 4
   Beschreibung des Geräts 4

1. SICHERHEIT 5
   Sicherheitsmaßnahmen 5
   Sicherheitsdatenblatt Kühlgas R600a 7
   Entsorgung und Außerbetriebssetzung 7

1. INSTALLATION 8
   Transport und Entfern der Verpackung 8
   Aufstellen des Gerätes 8
   Einbau der Griffe 8
   Reinigung vor der Inbetriebnahme 9
   Elektrischer Anschluss 9

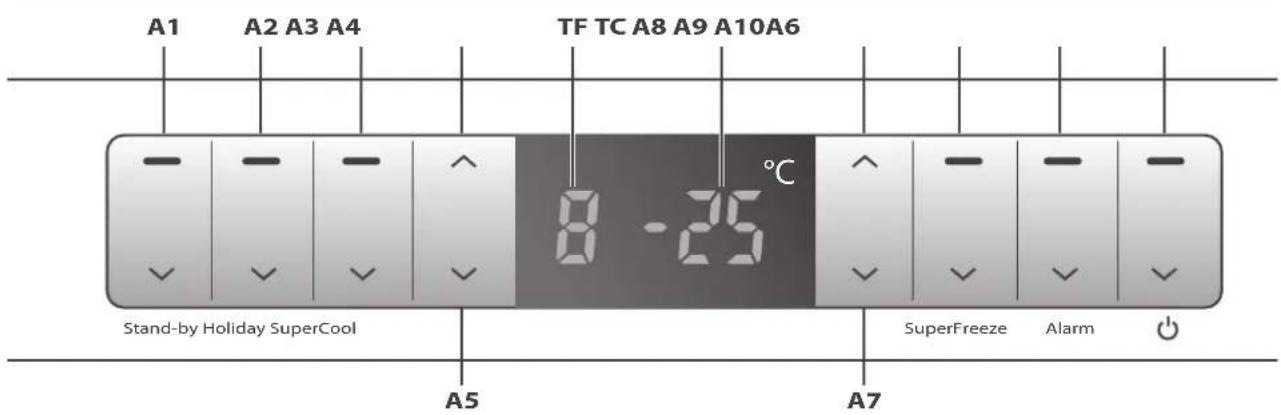

1. BEDIENUNG 10

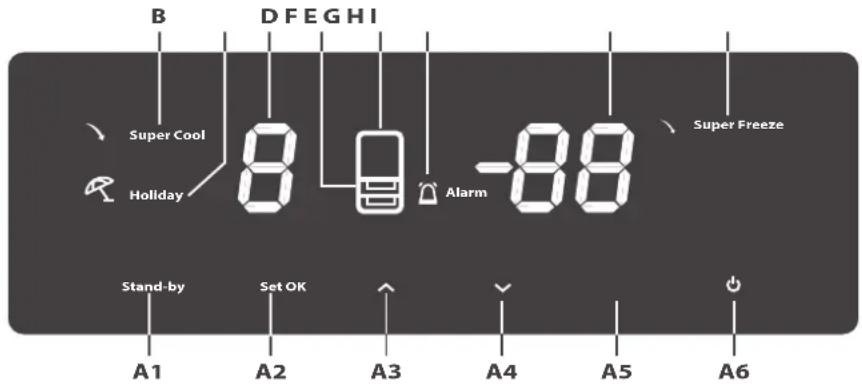

   Beschreibung der Funktionen des Kuhl- und des Gefrierteils - MODELL AFL. 10
   Beschreibung der Funktionen des Kuhl- und des Gefrierteils - MODELL AFD 12
   Empfehlungen zum Aufbewahren von Lebensmitteln: Kuhlteil/Gefrierteil.. 13

1. NORMALE WARTUNG 17
   Reinigung des Gerätes 17

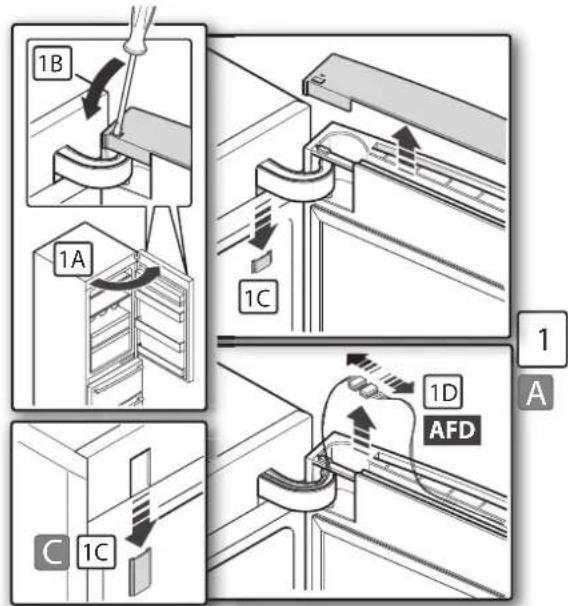

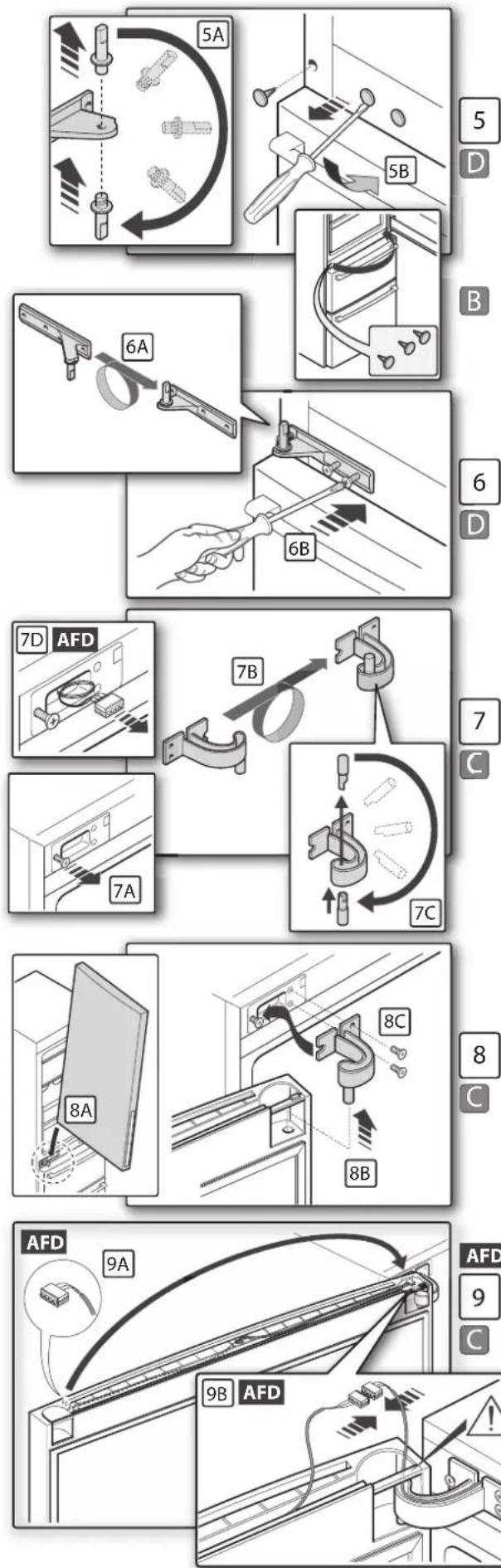

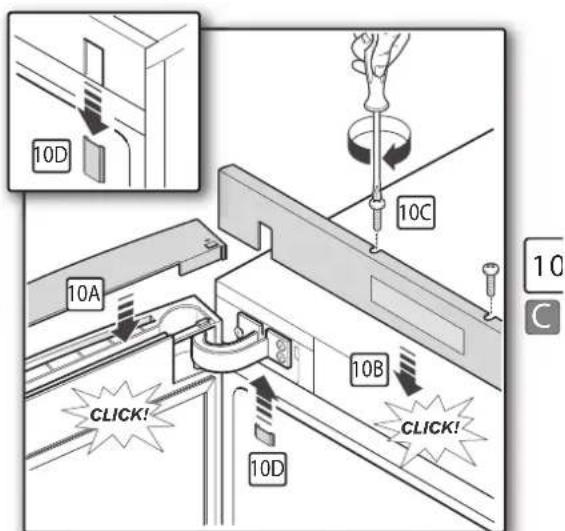

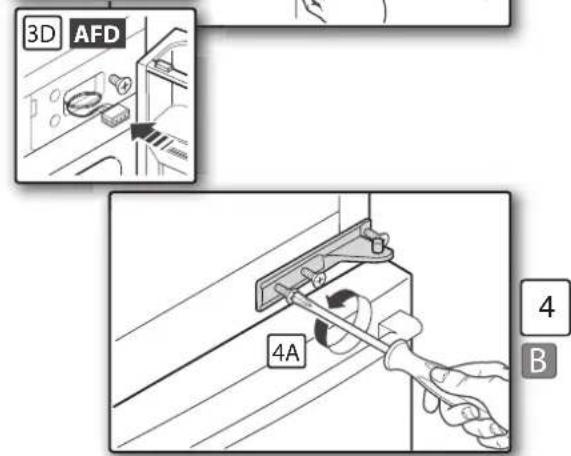

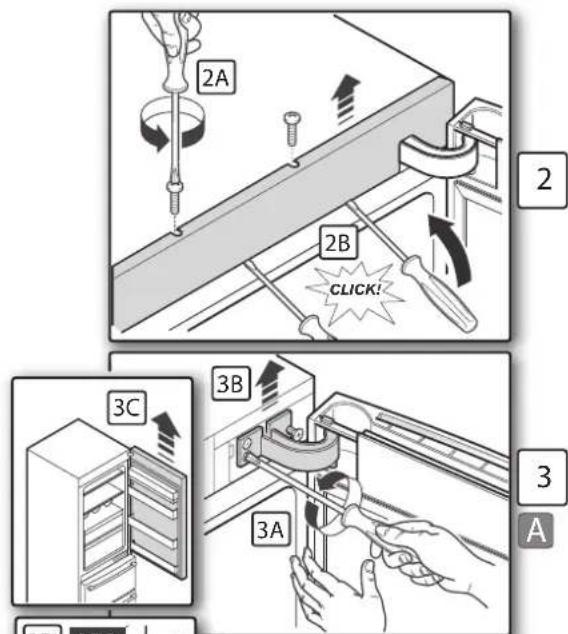

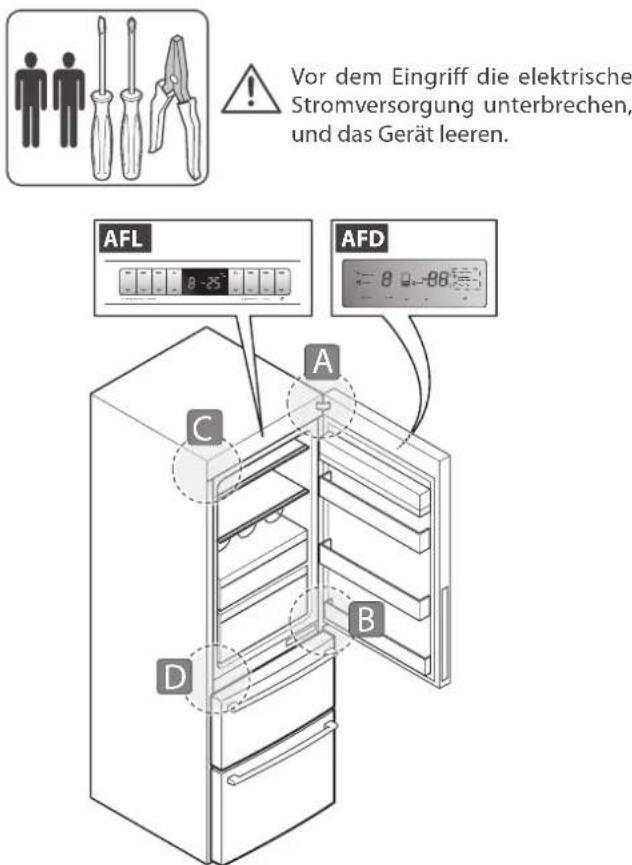

1. AUSSERORDENTLICHE WARTUNG 18 Wechseln des Turanschlags 18

1. STÖRUNGEN UND ABHILFEN 20

1.VORWORT

Herzlichen Glückwunsch!

Sie haben ein hochqualitatives Gerät erworben, das ihre Erwartungen auf zuverlässige und sichere Weise erfüllen und ihren über lange Zeit eine Leistung auf hochstem Niveau bieten wird.

Seine Bedienung Ist einfach und direkt, noch empfehlen wir. Ihnen, diese Gebrauchsanleitung aufmerksam durchzulesen und für weiteres Nachschlagen an einem leicht zugänglichen Ort aufzubewahren.

Der Hersteller sichert ihren außer dem einen effizienten After Sales Service mit Kundendienst zu.

2. NACH VERKAUFESERVICE

Garantiebedingungen

Die Geräte verfügen über eine 24-monatige Garantie ab Kaufdatum, das durch den Kassenbeleg oder weitere steuerliche Pflichtdokumente belegt wird.

Nach Ablauf der Garantiezeit wird von den autorisierten Kundendienstzentren des Herstellers ein Kundendienst angeboten. Reparierte oder ausgewechselte Teile, Arbeits-und Transportkosten werden damit berechnet.

Unter die Garantie fallen das kostenlose Auswechseln bzw. die kostenlose Reparatur von allen beschädigten Tellen.

Nicht von der Garantie gedeckt sind Schäden, die entstehen durch:

Nach-oder Fahrlassigkeit des Benutzers bei der Bedienung oder beim Transport.
- Sach-, Personen- oder Schäden an Tieren, die durch eine unsachgemäße oder falsche Installation des Geräts entstehen.
Installation und Anschluss an nicht normgerechte Anlagen
Eigenständig vom Benutzer durchgeführter Ersatz und/oder Reparaturen, die nicht von dieser Gebrauchsanleitung vorgesehen und genehmigt sind.
- Verwendung von nicht originalen und nicht vom Hersteller genehmigten Ersatzteilen.

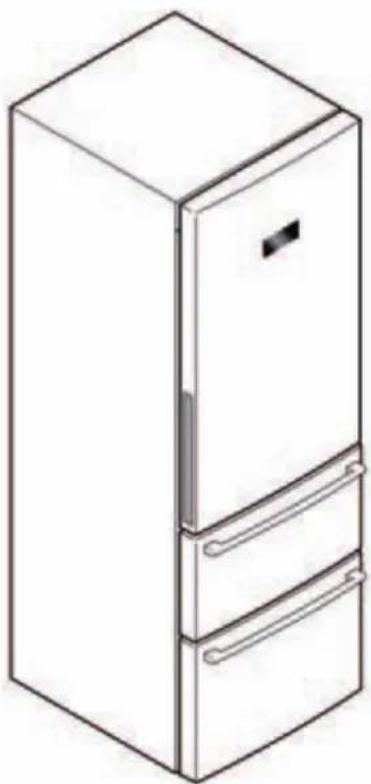

Typenschild

Sollte das Gerät defekt oder nicht betriebsfähig sein, schlagen Sieitte in Kap. Störungen und Abhilfen" am Ende dieser Gebrauchsanleitung nach. Sollte das Problem weiterhin bestehen, wenden Sie sichitte an das Kundendienstzentrum, und geben Sie alle auf dem Typenschild enthaltenen Informationen an: Dieses befindet sich links unter im Kuhlteil (siehe Abschn. NBeschreibung des Gerätsl).

Das Typenschild macht wichtige Angaben zum Gerät undarf weder verändert noch entfernt werden.

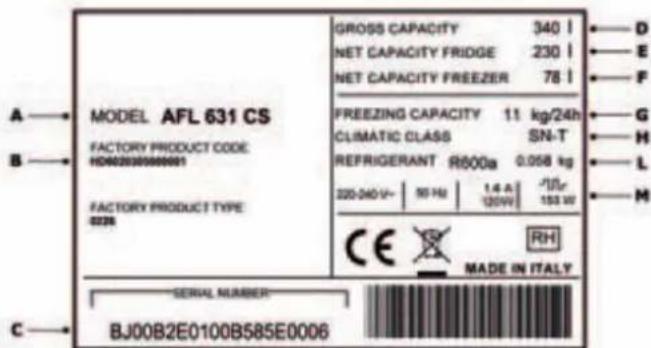

Beisp. Zum Verständnis des Typenschilds:

A:Modell
B: Produktcode
C: Produktionsnummer
D:Bruttokapazirat
E: Nutzinhalt Kühnteil
F: Nutzinhalt Gefrierfach
G: Gefriervermögen (in KIlogramm für innerhalb von 24 Stunden eingefiorene Speisen)
H: Klimaklasse
L: Art und Menge des Kühlimittels
M: Elektrische Merkmale

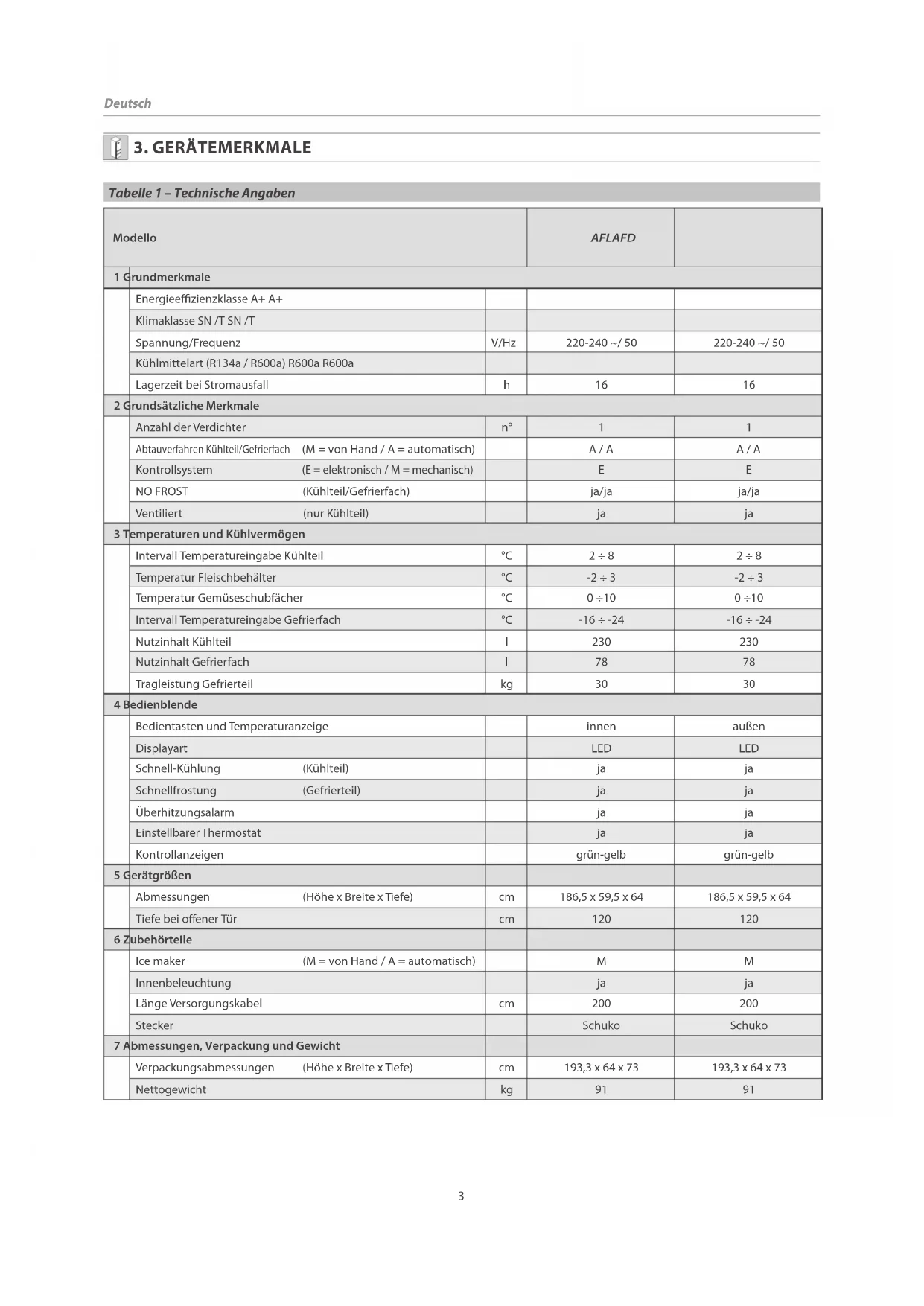

3. GERÄTEMERKMALE

Tabelle 1 - Technische Angaben

Modello			AFLAFD
1 Grundmerkmale
	Energieeffizienzklasse A+ A+
	Klimaklasse SN /T SN /T
	Spannung/Frequenz	V/Hz	220-240 ~/ 50	220-240 ~/ 50
	Kühlmittelart (R134a / R600a) R600a R600a
	Lagerzeit bei Stromausfall	h	16	16
2 Grundsätzliche Merkmale
	Anzahl der Verdichter	n°	1	1
	Abtauverfahren Kühlteil/Gefrierfach (M = von Hand / A = automatisch)		A / A	A / A
	Kontrollsystem (E = elektronisch / M = mechanisch)		E	E
	NO FROST (Kühlteil/Gefrierfach)		ja/ja	ja/ja
	Ventiliert (nur Kühlteil)		ja	ja
3 Temperaturen und Kühlvermögen
	Intervall Temperatureingabe Kühlteil	°C	2÷8	2÷8
	Temperatur Fleischbehälter	°C	-2÷3	-2÷3
	Temperatur Gemüseschubfächer	°C	0÷10	0÷10
	Intervall Temperatureingabe Gefrierfach	°C	-16÷-24	-16÷-24
	Nutzinhalt Kühlteil	I	230	230
	Nutzinhalt Gefrierfach	I	78	78
	Tragleistung Gefrierteil	kg	30	30
4 Bedlenblende
	Bedientasten und Temperaturanzeige		innen	außen
	Displayart		LED	LED
	Schnell-Kühlung (Kühlteil)		ja	ja
	Schnelfrostung (Gefrierteil)		ja	ja
	Überhitzungsalarm		ja	ja
	Einstellbarer Thermostat		ja	ja
	Kontrollanzeigen		grün-gelb	grün-gelb
5 Gerätgößen
	Abmessungen (Höhe x Breite x Tiefe)	cm	186,5 x 59,5 x 64	186,5 x 59,5 x 64
	Tiefe bei offener Tür	cm	120	120
6 Zubehörteile
	Ice maker (M = von Hand / A = automatisch)		M	M
	Innenbeleuchtung		ja	ja
	Länge Versorgungskabel	cm	200	200
	Stecker		Schuko	Schuko
7 Abmessungen, Verpackung und Gewicht
	Verpackungsabmessungen (Höhe x Breite x Tiefe)	cm	193,3 x 64 x 73	193,3 x 64 x 73
	Nettogewicht	kg	91	91

Betriebsvoraussetzungen

Der korrekte Betrieb des Gerätes und die Angaben zu Kuhl- und Konservierungstemperaturen in Tabelle 1 - "Technische Angaben" sind nur unter folgenden Betriebsvoraussetzungen gewährleistet:

Die Temperatur des Raumes, in dem sich das Gerät befindet, muss der auf dem Typenschild angegebenen Klimaklasse entsprechen.

Tabelle2-Klimaklasse:
Klimaklasse:Lufttemperaturen:
SN von +10°C bis +32°C
N von +16°C bis +32°C
ST von +16°C bis +38°C
T von +16°C bis +43°C

Max. relative Baumfeuchtigkeit: 90%;

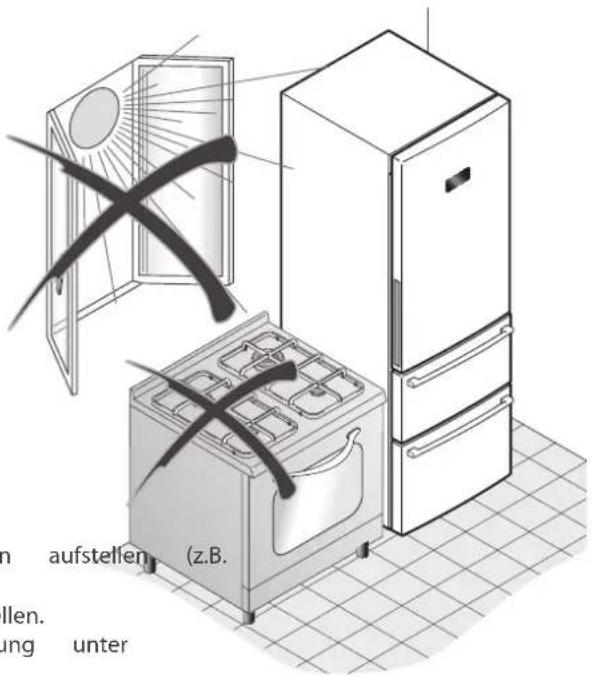

Gerat nicht in der Nahe von Wärmequellen Backofen, Heizkörper, direktes Sonnenlicht usw).
Gerat vor Witterungseinflüssen geschützt aufstellen.
- Regelmäßige Durchführung der normalen Wartung unter Befolgung der Anweisungen in dieser Gebrauchsanlei-tung.
Lüftungsöffnungen am Gehäuse und am Gerät nicht verschreiben oder zustellen.
- Korrekte Installation (z.B. Nivelierung, Leistungsfähigkeit der elektrischen Anlage entsprechend der Angaben auf dem Typenschild).

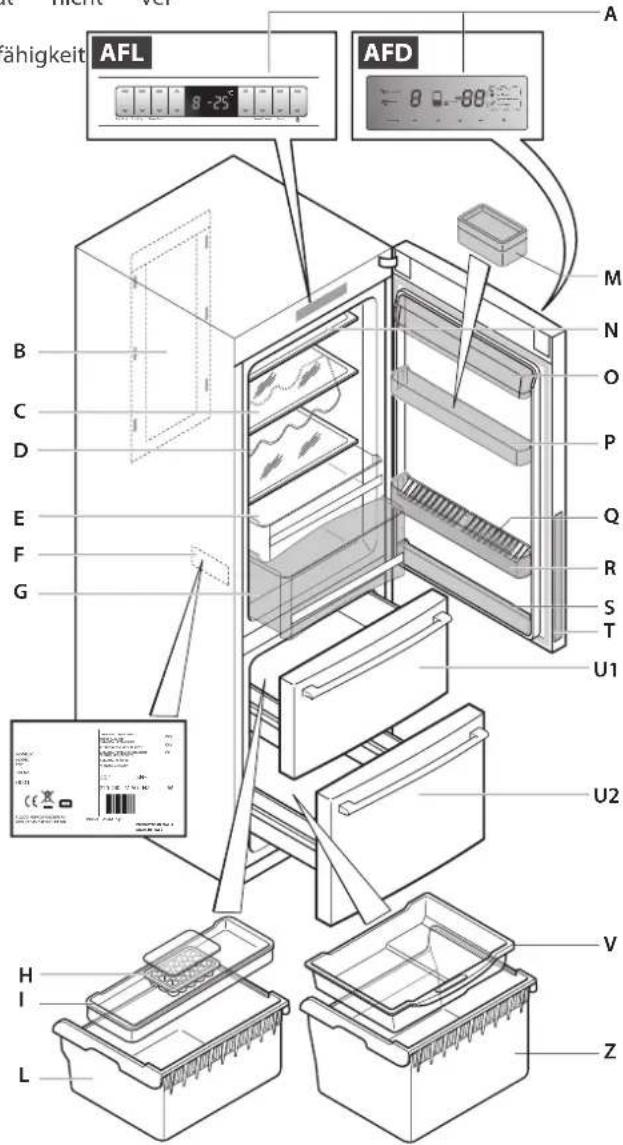

Beschreibung des Geräts

Es folgt eine detailierte Beschreibung des von Ihnen erworbenen Gerätes.

Legende:

A: Bedienblende Kühlschrank

B: Innenbeleuchtung

C: Ablagefläche aus Glas

D: Flaschenablage

E: Schubfach „Fresh Control 0°C"

F: Typenschild

G: Obst-/Gemüseschubfach

H: Schale für Gefrierschubfach

I: Gefrierschubfach

L: Inneres Schubfach Gefrierteil

M:Butterschale

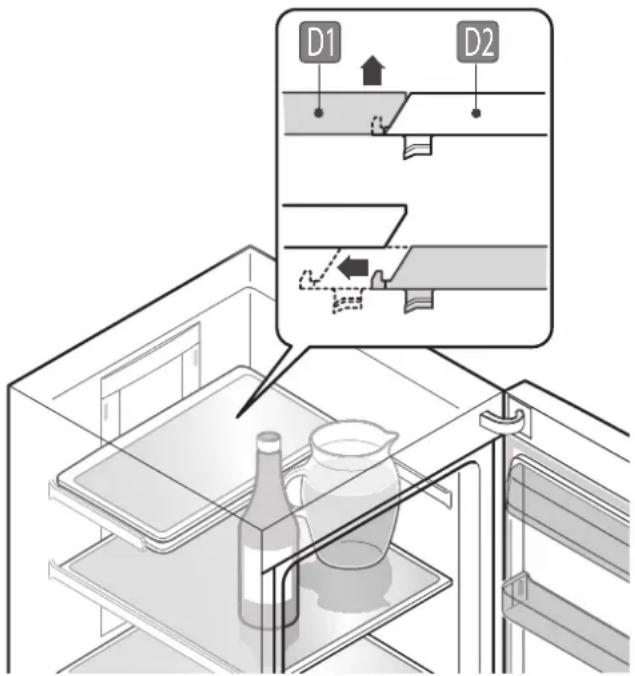

N: Ablagefläche aus Glas (zweiteilig)

O: Turfach mit Klappe

P: Turabstellregal

Q: Flaschenhalter (zweiteilig)

R: Flaschenabstellregal

S: Kleines Turlfach

T: Turgriff

U1:Oberes Schubfach Gefrierteil U2:Unteres Schubfach Gefrierteil V:Innere Schale Gefrierteil Z:Innere Schubfach Gefrierteil

HINWEIS: Die in dieser Abbildung gezeugten Zubehörteile sind bei mehreren Modellen vorhanden. Es könnenDMAle leichte Abweichungen zwischen diesen und den Zubehörteilen Ihres Kuhlschranks bestehen.

4. SICHERHEIT

Sicherheitsmaßnahmen

Symbole:

Allgemeine Empfehlungen zur Betriebsoptimierung des Gerätes

Allgemeine Gefahr

HeiBe Oberflächen

• Es ist sehr wichtig, dass die vorliegende Gebrauchsanleitung

für weiteres Nachschlagen zusammen mit dem Gerät aufbewährt wird. Bei Weiterverkauf oder Weitergabe an andere Personen sicherstellen, dass die Gebrauchsanleitung zusammen mit dem Gerät übergeben wird, damit der neue Benutzer von der Bedienung des Gerätes und den entsprechenden Hinweisen Kenntnisephenmen kann.

• Diese Hinweise wurde für ihre Sicherheit erstellt:

Sie sie daher aufmerksam durch, bevor Sie zur Installation und Inbetriebnahme des Gerätes übergeben.

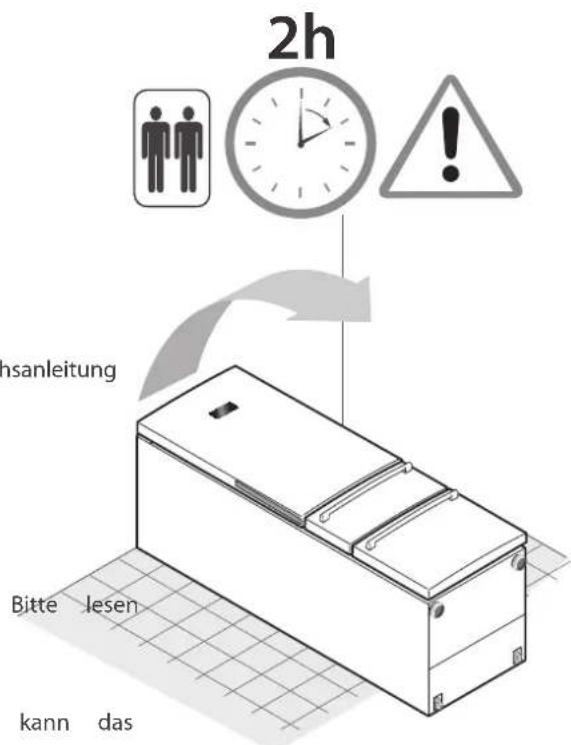

• Wird das Gerät in horizontaler Lage transportiert, kann das

im Verdichter enthaltene Öl in den Kühlkreislauf fließen. Es wird daher empfohlen, das Gerät mindestens 2 Stunden lang vertical stehen zu halten, bevor es in Betrieb genommen wird, damit das Öl in den Verdichter zurückfließen kann.

Das Gerat nach dem Auspacken sorgfältig kontrollieren

und gemäß den Angaben im entsprechenden Kapitel installieren: Wirde eine Störung festgestellt, muss das Gerät ausgescheltet und gemäß Kap. „After Sales Service" vorgegangen werden.

Vor der Durchführung normaler oder außergewöhnlicher

Wartungsarbeiten die Stromversorgung zum Gerät unterbrechen. Diesarfkeinesfalls durch Ziehen am Kabel erfolgen.Vergewissern Sie sich außerdem,dass das Kabel unversehrt ist.Wenden Sie sich andernfalls an das Kundendienstzentrum.Wurde das Gerät umgestellt, musse beim Zurückstellen sichergestellt werden,dass das Versorgungskabel nicht im Weg ist oder gequetscht wurde.

ACHTUNG:Die Gerate sind mit dem Kuhlgas

ISOBUTAN (R600a) gefüllt. BeimTransport und beim eventuellen Verrücken des Gerätes muss hochste Vorsicht walten, damit das Gerät keine starken Stöße oder Schläge erfährt. Ein Nichtbeachten dieser Regel kann zu einem Funktionverlust des Gerätes führen. Eine Beschädigung des Kühlkreislaufs und nachfolgender möglicher Gasentweichung kann zu Explosionsgefahr durch Funken oder Flammen von außen führen. Nehmen Sie das Gerät unter keinen Umständen in Betrieb, wenn diese beschädigt ist. Wenden Sie sich bei Schäden an den Kundendienst, luften Sie den Raum, in dem sich das Gerät befindet, halten Sie Flammendavonfern, und führen Siekeineeigenständigen

Eingriffe durch.

• Vergewissern Sie sich vor dem Anschlieben des Gerätes an das elektrische Stromnetz, dass die Leistung der Anlage den Angaben auf dem Typenschild entspricht. Sollten zur Installierung des Gerätes Änderungen an der tatsächlichen elektrischen Anlage notwendig sein, müssen diese von Fachkräften vorgenommen werden

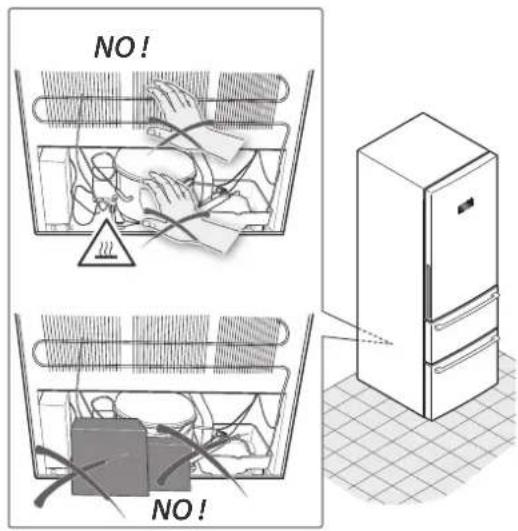

  Wird das Gerät verrückt, muss beachtet werden, dass die Bauteile auf der Geräterückseite auch nach Unterbrechen der Stromzufahr noch einige Zeit heißt bleiben.
  Das Gerät eignet sich nicht für den Einbau. Eine unzureichende Belüfung führt mit Sicherheit zu Funktionstörungen oder Schäden am Gerät.
• ACHTUNG: Wahrend des normalen Betriebs und bei der normalen Wartung unter keinen Umständen:

Elektrogeräte innerhalb der Aufbewährungsfächer für Gefriergut verwenden;
- mechanische Vorrichtungen oder sonstige Mittel zur Beschleunigung des Abtauvorgangs verwenden, die nicht vom Hersteller angegeben wurden;
- zerbrechliche, schwere oder instabile Gegenstände auf dem Gerät abstellen.

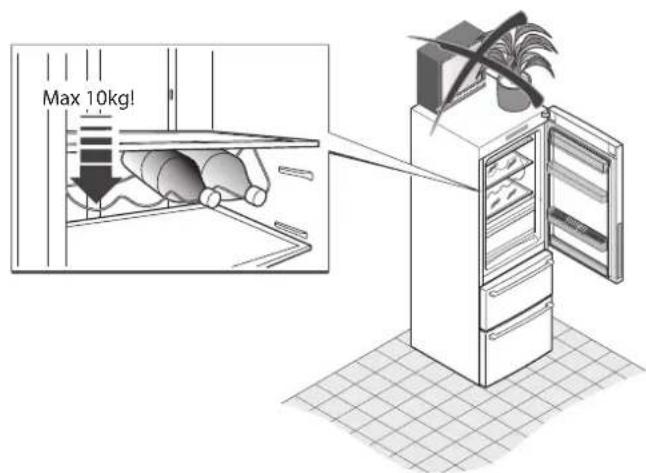

• ACHTUNG: Die maximale Tragleistung des Flaschenhalters beträgt 10 kg.
  Die Innentemperatur des Kuhl- und des Gefrierteils kann leichten Schwankungen unterliegen. Diese Geräte eignen sich daher nicht zum Aufbewahren von Produkten (z.B. Medikamente), die einer stabilen Temperatur bedürfen.
• ACHTUNG: Dieses Gerätarf nur von Erwachsenen bedient und nur im häuslichen Bereich und zum Aufbewahren und/oder Einfrieren von Lebensmitteln verwendet werden. Achten Sie daher daraufuf, dass Kinder nicht in der Nähe des Gerätes bzw. darin spielen, sich nicht auf die Schubfächer setzen und sich nicht an dessen Turchagen.
• ACHTUNG: Keine explosionsgeführlichen, verunreinigenden oder sich verflüchtigende Stoffe in das Gerät einführen.
• ACHTUNG: Niemals kohlensäurehaltige Getränke oder Wasserflaschen in das Gefrierfach legen: Diese können zerbersten. Es wird außer dem dringendst empfohlen, keineheiten Flüssigkeiten oder Speisen in das Gerät zu geben und die Behälter nicht bis zum Rand zu fullen. Weitere Aufbewährungsempfehlungen finden Sie im Kap. „Verwendung".

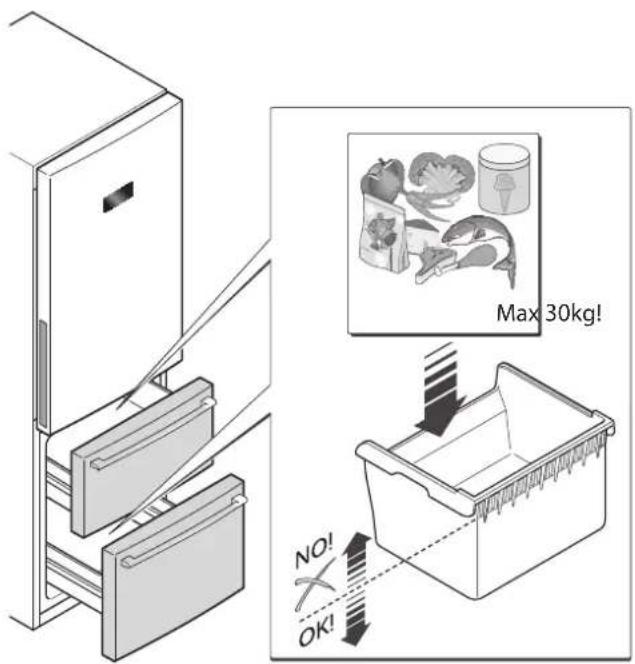

  ACHTUNG: Die maximale Tragleistung{jedes Schubfachs im Gefrierteil beträgt 30kg

Es wird empfohlen,

-diese Lastgrenze nicht zu überschreiben;
-das in der Abbildung durch die Lastlinie angezeigte Niveau nicht zu überschreiben.

Sicherheitsdatenblatt Kuhlgas R600a

Maßnahmen bei unbeabsichtiger Freisetzung

Den Stoff verdampfen setzen - vorausgesetzt es besteht eine geeignete Belüftung.

Verhalten des Gases

Das Gas ist leicht entzündbar. Den Kontakt mit offenenFlammenaund freißen Oberflächen dazu unbedingt vermeiden.

Das Gas R600a ist schwerer als Luft, es kann sich daher in Bodennähe verstärkt ansammeln, wo die Belüftung allgemein schwach ist.

Erste-Hilfe-Maßnahmen

Bei Einatmen

Das Opfer ist aus dem verunreinigten Bereich und an die frische Luft zu bringen. Warm und ruhig halten.

Längeres Ausgesetztein kann zu Erstickungsbeginn und zu Bewusstseinsverlust führen. Künstlich beatmen und in schweren Fällen unter strenger medizinischer Aufsicht Sauerstoff zuführen.

Bei Hautkontakt

Es istunwahrscheinlich, dass bei unbeabsichtigtem Hautkontakte eine Gefahr durch Aufnahme des Gases von der Haut entstehen. Geschiet dies davon: Die betroffene Stelle mit reichlich Wasser abwaschen.

Flüssigkeitsspritzer und die zerstäubte Flüssigkeit können zu Erfrierungen führen: Die betroffene Stelle mit reichlich Wasser abwaschen und einen Arzt zur Behandlung eventueller Erfrierungen aufsuchen.

Bei Augenkontakt

Mit reichlich Wasser bei geöffnetem Lidspalt ausspulen und so bald wie möglich einen Augenarzt aufsuchen.

Es wird empfohlen, bei Kontakt oder Einatmen des Gases R600a in jedem Fall den Hausarzt aufzusuchen.

Entsorgung und Außerbetriebsetzung

Im Sinnes des Artikels 13 des Gesetztesdekrets Nr. 151 vom 25. Juli 2005 „Umsetzung der Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der Entsorgung von Altgeräten".

Das Symbol der durchkreuzten Mülltonne auf dem Gerät selbst oder auf derVerpackung weist daraufhin, dass das Produkt am Ende seiner Nutzungsdauer von anderen Abfallen getrennt entsorgt werdenmuss. Der Benutzer muss das Gerät dazu nach Ablauf dessen Funktionsdauer einer Abfallsammelstelle für elektronischen und elektrrotechnischen Sondermull zuführen oder es beim Kauf eines gleichwertigen Neugerates dem Handler im Verhältnis eins zu eins überlassen.

AchtenSiederauf,dass derKuhlkreislaufwährend desTransports zur Mullsammelstelle nicht beschädigt wird. Auf diese Weise kann sich safer gegangen werden, dass kein unkontrollierter Ablass von Kuhlmittel erfolgt. Alle Angaben zum Kuhlmittel befinden sich auf dem Typenschild am Gerät.

Cycloisopentan schadet der Ozonschicht nicht und wird als Expansionsmittel für den Isolierschaum verwendet.

Die Zuführung des außer Betrieb gesetzten Gerätes zur entsprechenden Sammelstelle und folglich zum Recycling für eine umweltfreundliche Behandlung und Entsorgung verhindert mögliche Gefahren für die menschliche Gesundheit und für die Umwelt undträgt zur Wiederverwertung und/oder zum Recycling der Altmaterialien des Gerätes bei.

Die ungesetzliche Entsorgung des Produkts wird mit den Sanktionen der geltenden gesetzlichen Bestimmungen geahndet.

Weitere detailierte Informationen zu den Entsorgungsmöglichkeiten erhalten Sie bei der ortlichen Müllabfuhr.

Wir danken Ohnen für ihren Beitrag zum Schutz unserer Umwelt.

Es wird empfohlen, das Versorgungskabel vor der Zuführung des Gerätes zur Sammelstelle abzutrennen.

Machen Sie den Schließmechanismus der Tur unbrauchbar (indem Sie die Dichtung entfern), oder bauen Sie die Tur better ganz aus, damit Kinder beim Spieler nicht im Geräteingeschlossen bleiben konnen.

5. INSTALLATION

Transport und Entfern der Verpackung

Wird das Gerät in horizontaler Lage transportiert, kann das im Verdichter enthaltene Öl in den Kühlkeislauf fließen. Es wird davon empfohlen, das Gerät mindestens 2 Stunden lang vertikal stehen zu halten, bevör es in Betrieb genommen wird, damit das Öl in den Verdichter zurückfließen kann.

Entfernen Sie die äußere Verpackung und, wovorhanden, die Schutzfolie von den Oberflächen des Gerätes. Reinigen Sie dann die Gerätaußenseiten mit speziellen Produkten. Verwenden Sie dazu keine Schaber oder kratzende Tücher, da diese die Oberflächen beschädigten wurden.

Entfernen Sie vorsichtig alle Plastikfolien und Klebebänder aus dem Kühlschrank und aus der Turi sowie alle Styroporteile aus dem Verdichterfach.

Entnehmen Sie dem Geräteinnenraum die Unterlagen und die vorhandenen Zubehörnteile.

DasVerpackungsmaterial ist recyclingfähig und mit dem Recyclingsymbol verstehen.

EntsorgenSie es entsprechender örtlichengesetzlichen Bestimmungen.DasVerpackungsmaterial(Plastikbeutel, Styroporteile usw.) muss von Kindern ferngehalten werden, da es eine mögliche Gefahrenquelle darstellt.

Kontrollieren Sie das Gerät aufmerksam: Sollten Sie Unregelmäßigkeiten entdecken, installieren Sie es nicht, und befolgen Sie die in Kap. „After Sales Service" beschriebene Vorgehensweise.

Aufstellen des Gerätes

Die zum Aufstellen des Gerätes gewährte Stelle muss den in Abschnitt „Betriebsvoraussetzungen" genannten Voraussetzungen entsprechen: Sie muss einen stabilen Untergrund aufweisen, und ihre Tragfähigkeit muss dem Gewicht des Gerätes entsprechen.

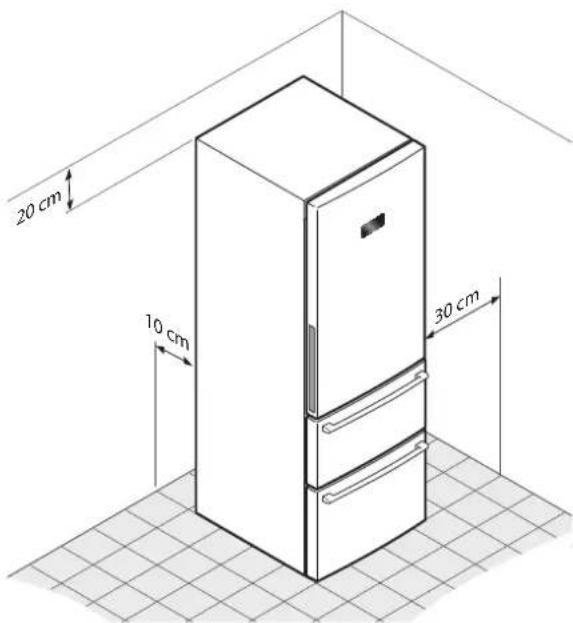

Zudem sind die einzuhaltenden Abstände für den korrekten Betrieb des Gerätes sowie für seine Abmessungen zu beachten:

1) nach oben: mindestens 20cm
2) nach hinten: mindestens 10 cm
3) zur Wand, in deren Richtung sich die Tur öffnet: mindestens 30 cm

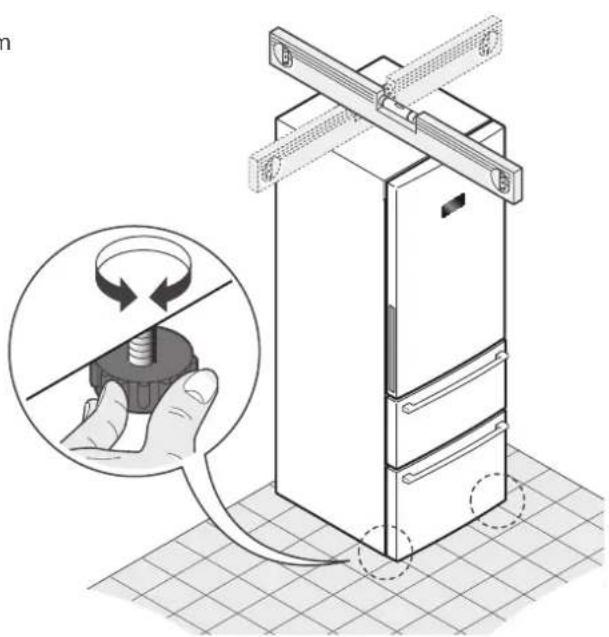

Nivellieren Sie das Gerät mithilfe der Einstellfüßchen:Eine leicht erhöhte Position des Geräts erleichtert die Luftzirkulierung auf dem Kondensator.

Auf diese Weise wird ein optimaler Betrieb des Kühlkeises erreicht.

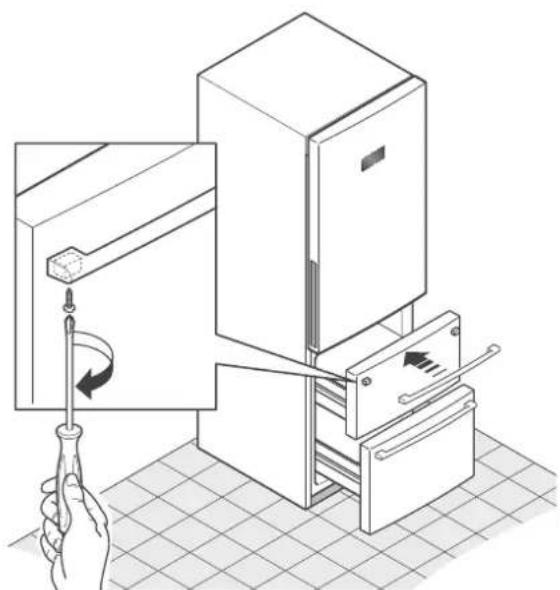

Einbau der Griffe

Die Griffe der Gefrierschubfacher werden ausgebaut gefelwert: Bringen Sie diese nach den Angaben in der Nebenstehenden Abbildung an.

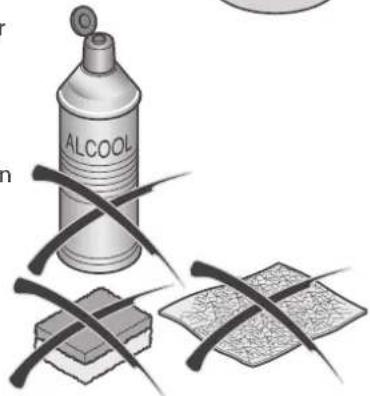

Reinigung vor der Inbetriebnahme

Vor der Inbetriebnahme müssen alle Klebebänder, die die Zubehörteile im Geräteinneren befestigt haben, entfernt werden. Alle Innenteile mit lauwarmem Wasser und neutralem Reinigungsmittel Seite, Essig oder Natriumbikarbonat reinigen und sorgfältig trocken wischen, damit der „Fabrikgeruch" entfern wird. Reinigungsmittel, Scheuermittel, Mittel auf der Basis von kohlensaurem Natron und Lösungsmittel konnen die Oberflächen beschädigen und darüber daher nicht verwendet werden.

Elektrischer Anschluss

Vergewissern Sie sich vor dem Einstecken des Steckers, dass:

• Ihr hände nicht Nass oder feucht sind;
• die Netzspannung und die Netzfrequenz mit d'hauslichen Anlage übereinstimmen (eine Schwankung von -6% bis +6% auf die Nennspannung ist erlaubt. Für andere Spannungen ist ein entsprechender Spartransformerer erforderlich);
  das Kabel und der Stecker nicht beschädigt sind oder vonschweren Gegenständen gequetscht wurden;
  das Versorgungskabel nicht zu stark gespannt ist: Es dürfen keine Veränderungskabel zur Steckdose eingesetzt werden.

ACHTUNG: Das Gerätarf nicht an Gleichrichter (z. B.

Solaranlagen) und nicht über ein Verlängerungskabel

angeschlossen werden.

ACHTUNG: Das Gerät muss unbedingt entsprechend geerdet werden.

Sollte die Steckdose der hauslichen Anlage, an die es angeschlossen wird, nicht geerdet sein, muss das Gerät von einem Fachmann an eine separate, Funktionstüchtige Erdungsanlage angeschlossen werden, die den geltenden gesetzlichen Auflagen entspricht. Der Hersteller haftet nicht für Schäden, die auf die Nichtbeachtung dieser Hinweise zurückzuführen sind.

Dieses Gerät entspricht den folgenden europäischen Richtlinien:

Niederspannungs-Richtlinie 73/23/EWG

93/68/EWG

6. BEDIENUNG

Beschreibung der Funktionen des Kuhl- und des Gefrierteils - MODELL AFL

Legende:

A1: Standby
A2: Taste Holiday-Funktion
A3: Taste Schnellkuhlung (Super Cool)
A4: Taste Kuhlteiltemperatur steigern
A5: Taste Kühlteiltemperatur senken
A6: Taste Gefrierteiltemperatur steigern

A7: Taste Gefrierteiltemperatur senken
A8: Taste Schnellfrostung (Super Freeze)
A9: Taste Alarmton ausschalten
A10: Taste Stromversorgung
TF: Kuhlteiltemperatur
TC: Gefrierteiltemperatur

Erste Stromanlegung

Beim ersten Einschalten des Kühlschranks leuchtet die Versorgungsanzeige (A10) auf. Die Temperaturwerte der Facher werden aufgrund der vorhandenen hohen Temperatur als „- angezeigt. Es erfolgt ein akustisches Alarmsignal. Durch Druck der Taste (A9) wird das akustische Signal unterbrochen, während die Anzeige (A9) an bleibt. Sobald die Temperatur einen bestimmten unteren Wert erreicht hat, zeigt das Display für die Kühlteil- und für die Gefrierteiltemperatur jeweils „5" bzw. " - 18 , an, was den werkseitig eingestellten Werten entspricht.

Temperatureinstellung im Kuhlteil

Die Taste (A4) oder (A5) drücken, um die Kühlschranktemperatur einzustellen: Die entsprechende Anzeige beginnnt zu blinken, und es kann eine Temperatur zwischen 2 und 8^ eingestellt werden. Die Einstellung wird 5 Sekunden nach Abschluss des Vorgangs oder durch Druck einer beliebigen Taste automatisch bestätigt.

Temperatureinstellung im Gefrierteil

Die Taste (A6) oder (A7) drücken, um die Gefrierteiltemperatur einzustellen: Die entsprechende Anzeige beginnnt zu blinken, und es kann eine Temperatur zwischen -16 und -24^ eingestellt werden. Die Einstellung wird 5 Sekunden nach Abschluss des Vorgangs oder durch Druck einer beliebigen Taste automatisch bestätigt.

Schnellkuhlfunktion (Super Cool)

Zur Aktivierung dieser Funktion die Taste Schnellkuhlung (A3) (Super Cool) drucken. Dadurch leuchtet auch die entsprechende Anzeige auf. Diese Funktion wird automatisch deaktiviert, wenn die Temperatur die Untergrenze erreicht. Die Funktion kann

durch erneuten Druck der Taste (A3) unterbrochen werden. In dieser Betriebsweise konnen die Temperatur des Kuhlteils und die Holiday-Funktion nicht eingestellt werden.

Schnellgfrierfunktion (Super Freeze)

Zur Aktivierung dieser Funktion die Taste Schnellfrostung (A8) (Super Freeze) drücken. Dadurch leuchtet auch die entsprechende Anzeige auf. Diese Funktion wird nach 24 Stunden automatisch deaktiviert. Die Funktion kann durch erneuten Druck der Taste (A8) unterbrochen werden.

In dieser Betriebsweise kann die Temperatur des Gefrierteils nicht eingestellt werden.

Holiday-Funktion

Zur Aktivierung dieser Funktion die Taste (A2) drucken. Zur Aktivierung dieser Funktion die Taste (A2) drucken. Im Holiday-Modus lauft der Kuhlschrank bei einer Temperatur über +10^ (es wird empfohlen, verderbliche Speisen aus dem Kuhlteil zunehmen und nach Aktivieren dieser Funktion die Kuhlschranktur zu schlieben). Die Temperatur des Kuhlteils wird durch - angezeigt. Die Taste (A2) erneut drucken: Die entsprechende Anzeige erlischt, und der Kuhlschrank schaltet auf die normale Steuerung zuruck.

In dieser Betriebsweise können die Schnellgefrierfunktion (Super Freeze) und die Schnellkuhlfungtion (Super Cool) eingestellt werden. Im letzten Fall wird die Holiday-Funktion automatisch abgeschaltet.

Display-Kontrolle

Der Displaybildschirm Goes 1 Min. nach Beendigung der Eingabe automatisch aus. Er kann durch Öff nen der Tur oder durch Druck einer beliebigen Taste wieder eingeschaltet werden (ein Alarm schaltet den Bildschirm nicht ein).

Alarm Tur offen

Bleibt die Kuhlschranktur länger als 3 Min. offen, erfolgt ein akustisches Signal: 3 Biep alle 30 Sekunden. Das akustische Signal wird durch Schlieben derTur oder durch den Druck einer beliebigen Taste unterbrochen.

Bleibt die Tur offen, Goes the Displaybeleuchtung wieder an und die Alarmanzeigeleuchte (A9) wird angezeigt.

Ubertemperaturalarm

Steigt die Temperatur im Gefrierteil über einen bestimmten Grenzwert, beginnnt die Anzeigeleuche der Taste (A9) zublinken, und es erfolgt ein akustisches Signal (1 Biep pro Sekunde). Das akustische Signal wird unterbrochen, wenn der Gefrierteil den eingestallen Temperaturwert erreicht, oder wenn eine beliebige Taste gedrückt wird: Die Anzeige (A9) bleibt an, bis die eingestellte Temperatur im Gefrierfachinneren erreicht ist.

Abschalten des Kuhlteils

Die Taste (A1) 3 Sekunden lang gedrück halten. Die Anzeigen (TF) und (A1) gehen aus, und der Kuhlteil wird abgeschelt, während der Gefrierteil normal weiterläufig. Zum erneuten Anschalten des Kuhlteils die Taste (A1) wiederum 3 Sekunden lang gedrück halten: Die entsprechende Anzeige leuchtet auf, und diekzoneeigtdie Wiederherstellung der Kuhlteiltemperatur an.

Abschalten des Gerätes

Die Taste (A10) 3 Sekunden lang gedrückt halten. Die entsprechende Anzeige und der Displaybildschirm gehen aus, und der Kühlschrank wird abgeschaltet, bleibt jedoch vom Stromnetz versorgt.

Zum erneuten Anschalten des Kuhlteils die Taste (A10) wiederum 3 Sekunden lang gedrück halten: Die entsprechende Anzeige leuchtet auf, der Displaybildschirm schaltet ein und der Kuhlschrank lauft normal weiter.

Hinweis: Waren vor dem Abschalten des Gerätes die Funktionen Holiday oder Schnellkuhlung und Schnellfrostung aktiviert, werden diese bei Wiederanschalten des Gerätes wieder hergestellt.

Fehleranzeige

Wird aufgrund eines Störbetriebs E oder F angezeigt, ist die Kuhlung der Speisen weiterhin garantiert.

Es wird jedoch gebeten, sich so bald wie möglich an das Kundendienstzentrum zu wenden.

Beschreibung der Funktionen des Kuhl- und des Gefrierteils - MODELL AFD

C

Legende:

A1: Standby
A2: Taste Set (Funktionsmenu)
A3: Taste Temperatur steigern
A4: Taste Temperatur senken
A5: Taste OK - Bestätigung der eingebenen Werte
A6: Schalter ON/OFF
B: Leuchtanzeige Super Cool (Schnellkuhlung)

C: Leuchtanzeige Holiday-Funktion
D: Kuhlteil-Temperatur
E: Leuchtanzeige Kuhlteil
F: Leuchtanzeige Gefrierteil
G: Leuchtanzeige Alarm
H: Gefrierteil-Temperatur
I: Leuchtanzeige Super Freeze (Schnelfrostung)

Erste Stromanlegung

Beim ersten Einschalten des Kühlschranks leuchtet die Versorgungsanzeige (G) auf. Die Temperaturwerte des Kuhlund des Gefrierteils werden aufgrund der vorhandenen hohen Temperatur jeweils mit den Symbolen, und auf dem Display angezeigt.

Es folgt ein akustisches Alarmsignal.

Durch Druck der Taste (A5) wird das akustische Signal unterbrochen, während die Leuchte (G) an bleibt, bis der werkseitig eingegebene Temperaturwert erreicht wird.

Die Beleuchtung des Displays wird eine Minute nach der letzten Eingabe langsam weniger.

Temperatureinstellung im Kuhlteil

Die Taste (A2) wiederholt drücken, bis die Anzeigen (D) und (E) gleichzeitig zu blinken beginnen. Die Tasten (A3) und (A4) drucken, um einen Temperaturwert von 2 bis maximal 8^ einzugeben.

Die Taste (A5) drücken, um die eingestellte Temperatur zu bestäten: Die Anzeigen (D) und (E) horen auf zu blinken.

Temperatureinstellung im Gefrierteil

Die Taste (A2) wiederholt drücken, bis die Anzeigen (H) und (F) gleichzeitig zu blinken beginnen. Die Tasten (A3) und (A4) drucken, um einen Temperaturwert von -24 bis maximal -16°C einzugeben.

Die Taste (A5) drücken, um die eingestellte Temperatur zu bestätigen: Die Anzeigen (H) und (F) horen auf zu blinken

Schnellkuhlfunktion (Super Cool)

Die Taste (A2) wiederholt drücken, bis die Anzeige (B) zu blinken beginnnt. Die Taste (A5) drucken, um die Aktivierung der Funktion "Super Cool" zu bestätigen.

Die Anzeige (B) hört auf zu blinken und bleibt an. Diese Funktion wird automatisch ausgeschelt, wenn die Temperatur den Mindestwert erreicht. Die Funktion kann auch durch Wiederholen des Aktivierungsvorgangs abgeschelt werden.

In dieser Betriebsweise können die Temperatur im Kuhlteil und die Holiday-Funktion nicht eingestellt werden.

Schnellgfrierfunktion (Super Freeze)

Die Taste (A2) wiederholt drücken, bis die Anzeige (I) zu blinken beginnnt. Die Taste (A5) drücken, um die Aktivierung der Funktion "Super Freeze" zu bestätigen.

Die Anzeige (I) hört auf zu blinken und bleibt an. Diese Funktion wird nach 24 h automatisch ausgeschelt. Die Funktion kann auch durch Wiederholen des Aktivierungsvorgangs abgeschelt werden.

In dieser Betriebsweise kann die Temperatur im Gefrierteil nicht eingestellt werden.

Holiday-Funktion

Die Taste (A2) wiederholt drücken, bis die Anzeige (C) zu blinken beginnnt. Die Taste (A5) drucken, um die Aktivierung der Holiday-Funktion zu bestätigen

Die Anzeige (C) hört auf zu blinken und bleibt an.

Im Holiday-Modus lauf der Kuhlschrank bei einer Temperatur über +10^ (es wird empfohlen, verderbliche Speisen aus dem Kuhlteil zunehmen und nach Aktivieren dieser Funktion die Kuhlschranktur zu schlieben). Die Temperatur des Kuhlteils wird durch, "angezeigt. Die Funktion kann durch Wiederholen des Aktivierungsvorgangs abgescheltet werden.

In dieser Betriebsweise können die Schnellgefrierfunktion (Super Freeze) und die Schnellkuhlfungtion (Super Cool) eingestellt werden. Im letzten Fall wird die Holiday-Funktion automatisch abgeschaltet.

Display-Kontrolle

Der Displaybildschirm Goes 1 Min. nach Beendigung der Eingabe automatisch langsam aus. Er kann durch Öffnen der Tur oder durch Druck einer beliebigen Taste wieder eingeschaltet werden. Liegt ein Alarm vor, erfolgt nur ein akustisches Signal. Die Beleuchtung des Displays verändert sich nicht.

Alarm Tur offen

Bleibt die Kühlschranktür länger als 3 Min. offen, beginnt die Leuchtanzeige (G) zu blinken, und es erfolgt ein akustisches Signal: 3 Biep alle 30 Sekunden. Das akustische Signal wird durch Schlieben der Tur unterbrochen. Die Anzeige (G) besteht aus. Soll nur

das akustische Signal ausgeschaltet werden, kann die Taste (A5) gedrückt werden.

Ubertemperaturalfarm

Steigt die Temperatur im Gefrierteil über einen bestimmten Grenzwert, beginnt die Anzeige (G) zu leuchten, und es erfolgt ein akustisches Signal (1 Biep pro Sekunde). Das akustische Signal wird unterbrochen, wenn der Gefrierteil den eingestallenten Temperaturwert erreicht: Die Anzeige (G) bleibt an, bis die eingestellte Temperatur im Gefrierfachinneren erreicht ist. Soll nur das akustische Signal ausgeschaltet werden, kann die Taste (A5) gedrückt werden.

Abschalten des Kuhlteils

Die Taste (A1) 3 Sekunden lang gedrück halten. Der Kuhlteil wird abgeschaltet, während der Gefrierteil normal weiterläufig. Auf dem Display Goes the Anzeige (D) aus, und die Anzeige (E) wird dunkel. Zum erneuten Anschalten des Kuhlteils die Taste (A1) wiederum 3 Sekunden lang gedrück halten: Auf dem Display erscheint ernut

die Anzeige (D), und die Anzeige (E) leuchtet wieder normal. Hinweis: Waren vor dem Abschalten des Gerätes die Funktionen Holiday oder Schnellkuhlung aktiviert, werden diese bei Wiederanschalten des Gerätes wieder hergestellt.

Abschalten des Gerätes

Die Taste (A6) 3 Sekunden lang gedrückhalten. Der Displaybildschirm goes aus, und der Kühlschrank wird abgeschelt, bleibt jedoch vom Stromnetz versorgt.

Zum erneuten Anschalten des Kuhlteils die Taste (A6) wiederum 3. Sekunden lang gedrückt halten.

Hinweis: Waren vor dem Abschalten des Gerätes die Funktionen Holiday oder Schnellkühlung und Schnelfrostung aktiviert, werden diese bei Wiederanschalten des Gerätes wieder hergestellt.

Fehleranzeige

Wird aufgrund eines Störbetriebs E oder F angezeigt, ist die Kuhlung der Speisen weiterhin garantiert.

Es wird jedoch gebeten, sich so bald wie möglich an das Kundendienstzentrum zu wenden.

Empfehlungen zum Aufbewahren von Lebensmitteln: KÜHLTEIL

Beschreibung der Funktionen

Schnellkuhlung: Es wird empfohlen, diese Funktion für eine Schnellere Kuhlung der frisch eingekauften Lebensmittel im Kuhlteil zu verwenden.

Holiday-Funktion: These Funktion sollen verwendet werden, wenn der Kuhlschrank über kurze Zeiträume (z.B. während des Urlaubs) auf Sparfl amme laufen, aber nicht abgeschaltet werden soll. Bei dieser Funktion lauft der Gefrierteil normal weiter, und die Temperatur im Kuhlteil liegt über +10^ : Aufgrund der erhöhten Temperatur, wird empfohlen, verderbliche Speisen, für deren optimale Aufbewährung niedrigere Temperaturen bestehtigt werden, aus dem Kuhlteil zunehmen und die Kuhlschranktür geschlossen zu halten.

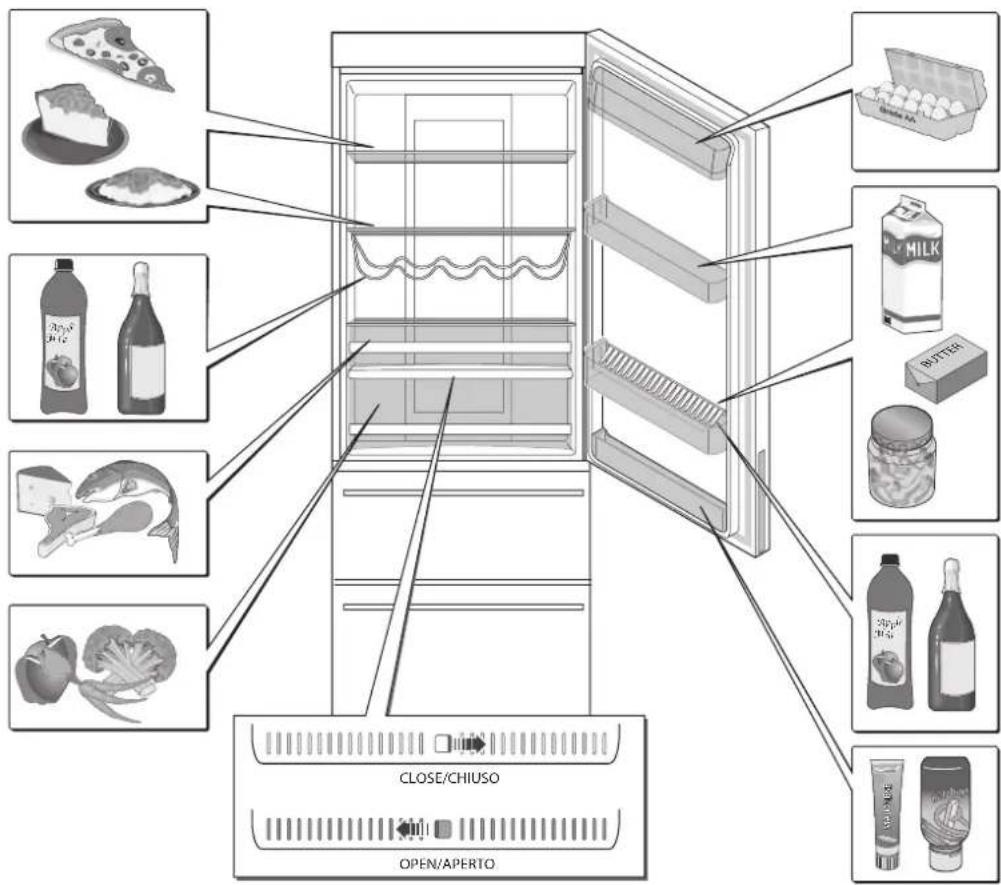

Empfehlungen zum Kühlen der Speisen

Durch die Luftzirkulation im Kuhlteil entstehen Bereiche mit entsprechenden Temperatures, die für entsprechliches Kuhlgut angezeigt sind; davon müssen die Lebensmittel so eingelagert werden, dass die Luft ungehindert zirkulieren kann.

Die kälteren Zonen (zum Beispiel für die Aufbewährung von Fleisch- und Wurstwaren) befinden sich unmittelbar über der Gemüseschubfach, d.h. im hinteren unteren Bereich des Kühlschranks. Die wärmeren Zonen hingegen bei nden sich im oberen Abschnitt an den Seitenwänden und in den Ablagen an der Turinnenseite (ideal für die Aufbewahrung von Butter und Streichkäse).

Die Luftzirkulierung im Gemüseschubfach wird durch eine Serie von Luftrungsschlitzen garantiert, die nach Belieben geschlossen werden können.

1. Für eine optimale Nutzung des Kühlabteils sollen den Sie die folgenden Regel und Tipps beachten:

2. Keine warmen Getränke oder verdampfenden Flüssigkeiten einlagern.

3. Flüssigkeiten und Lebensmittel, die Gerüche verbreiten oder annehmen, immer in geschlossenen Behältern oder in der Verpackung aufbewahren.

4. Kein Speiseöl in fl exiblen Behältern in der Kühlschranktür aufbewahren, da sich Risse im Kunststoff bilden konnten.

5. Keinesfalls die Luftungsöffnungen und -gitter in der Rückwand des Kuhl- und des Gefrierteils verdecken.

6. Keine explosiven Materialien oder Spraydosen mit entfl ammbaren Treibmitteln wie Butan, Propan, Pentan usw. in den Kühlschrank geben, und hochprozentigen Alkohol nur in gut verschlostenen Behältern aufrechte einlagern. Gase oder Flüssigkeiten, die versehentlich aus den Spraydosen austreten können, identifi zieren Sie an Hand der Angaben auf der Dose, die manchmal auch durch ein Flammensymbol gekennzeichnet sind.

Zweiteilige Ablagefläche aus Glas

Durch einen einfen Handgriff, den die Abbildung unterzeigt, kann die vordere Ablagef äche aus Glas (D2) unter der hinteren (D1) befestigt werden.
Auf diese Weise wird Nutzfläche zur Kuhlung von stehenden Flaschen (oder anderen, sehr hohen Behältern) gewonnen.

Tabelle3-Aufbewahren von Lebensmittelnim Kühlteil
Lebensmittel/AufbewaHRungsbehälter/AufbewahrungszoneHaltbarkeit
Fleisch und Fisch(jeder Art)Hartkäse	Frischhaltefolie, Aluminium, geschlossene Behälter aus Glas, Plastik oder Stahl zum Aufbewahren von Lebensmitteln.	Schubfach „Fresh Control 0 °C“	1 - 2 Tage
Gekocht Speisen, kalteGerichte, Süßspeisen	Geschlossene Behälter aus Glas, Plastik oder Stahl zum Aufbewahren von Lebensmitteln.	Jede beliebige Ablage 1 - 2 Tage
Obst und Gemüse	Originalverpackung oder lose.	Obst-/emüseschubfächer	3 - 4 Tage
Bananen, Kartoffeln,Zwiebeln und Knblauch	Nicht im Kühlschrank lagern.	-	-
Mineralwasser, Wein,Bier, Milch, Fruchtsfäre,Getrände mit Kohlenäure	Behälter aus Glas oder Plastik zum Aufbewahren von Lebensmitteln.	Abstellregale an der Tür	SieheHaltbarkeitsdatum
In Essig / Öl eingelegteSpeisen, Saucen, Butter,Streichkäse, Eier	Originalverpackung.	Siehe Haltbarkeitsdatum	SieheHaltbarkeitsdatum
Joghurt	Originalverpackung.	Jede beliebige Ablage	SieheHaltbarkeitsdatum

Empfehlungen zum Aufbewahren von Lebensmitteln: GEFRIERTEIL

Beschreibung der Funktionen

Schnellfrostung: Die Funktion der Schnellfrostung wurde entwickelt, um den Nährwert der im Gefrierteil aufbewahrten Lebensmittel so gut wie möglich zu erhalten, indem ein komplettes Einfrieren in noch kürzer Zeit gewährleistet wird.

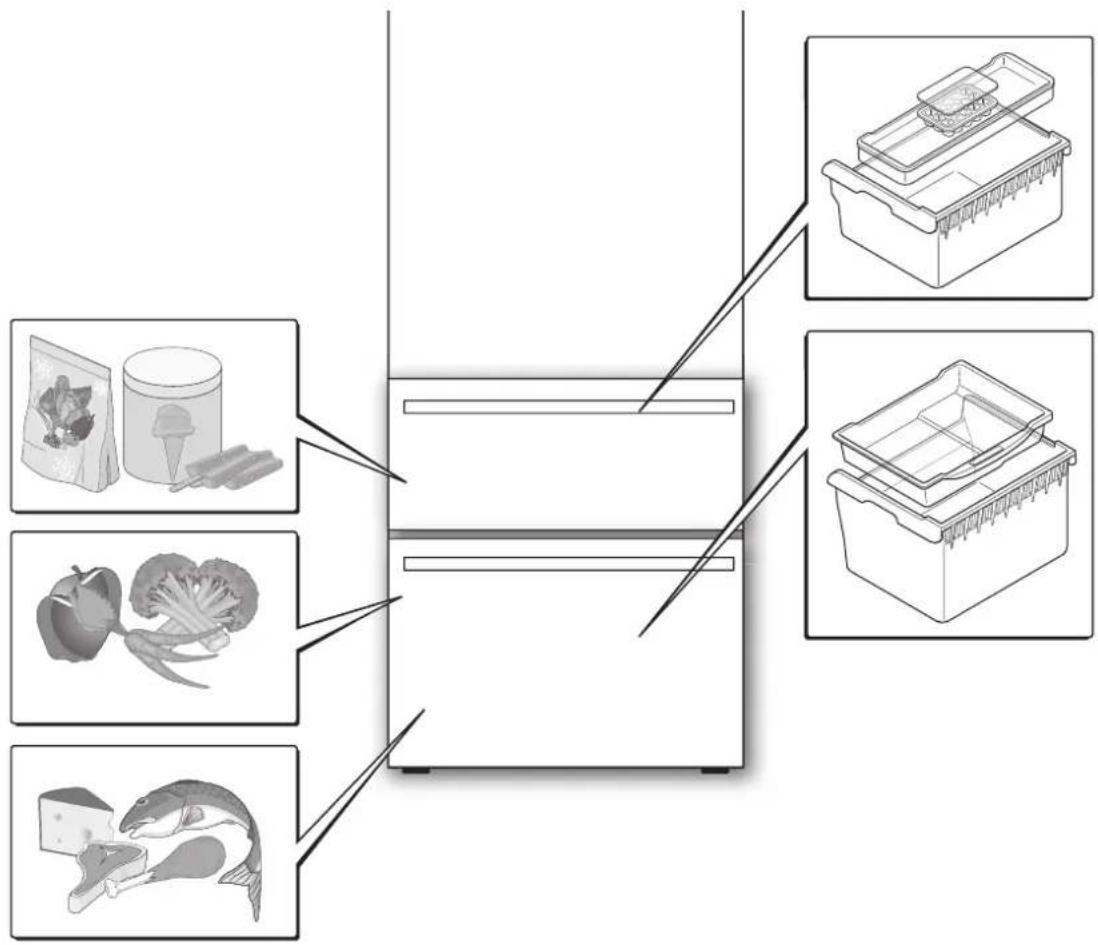

Empfehlungen zum Einfrieren von Speisen

Das Gefrierabteil eignet sich für die Aufbewährung von bereits tiefgekühnten Lebensmitteln, zum Einfrieren von geringen Mengen frischer Lebensmittel und für die Zubereitung von Eiswürfeln und Speiseeis.

ACHTUNG: Zum Einfrierten und langen Aufbewahren von Lebensmitteln ist eine Temperatur von -18^ erforderlich.BeidieserTemperaturwerdendie Mikroorganismen inaktiviert. Sobald die Temperatur auf Werte über -10^ ansteigt, setzt der von den Mikroorganismen aktivierte Zersetzungsvorgang wieder ein, und die Lebensmittel verderben relativ rasch. Deshalb dürfen bereits aufgetaute Lebensmittel nur nach vorherigem Garen wieder eingefroren werden. Dies totet die meisten Mikroorganismen ab.

Einige Ratschlage:

• Vergewissern Sie sich vor dem Einlagern von Lebensmitteln, dass diese beim Handler auch richtig aufbewahrt worden sind.
• Öffnen Sie das Gefrierabteil nur, wenn unbedingt nur so lange wie unbedingt erforderlich.
• Es wird empfohlen, ausschließlich frische und hochwertige Lebensmittel einzufrieren, die zuvor sorgfältig gewaschen und abgetrocknet worden sind.
• Geben SieLebensmittel,dieeingefrorenwerdensollen,idas untere Schubfach, dem kaltesten Fach des Gefrierteils.
  Die Lagertemperatur muss konstant unter bzw. Bei - 18^ liegen.
• Auf dem Typenschild befindet sich die Angabe welcher Menge frische Lebensmittel innerhalb 24 Stunden eingefroren werden können ("Freezing Capacity"). Eine großere Mengewurderdie Frostungsqualitätbeeinträchtigen und die Qualität der eigefrorenen Lebensmittel erheblich herabsetzen.
• Es wird empfohlen, die Funktion Schnellfrostung Freeze) 24 Stunden vor dem Einfrieren der Lebensmittel einzuschalten, wenn diese ein Gewicht von über 8kg aufweisen.
  Freieren Sie die Lebensmittel in klinen und entsprechend verpackt (in Aluminiumfolie oder Gefrierbeutel)ein.DieVerpackungensolltengutverschlossen und mit dem Verpackungs- und dem Haltbarkeitsdatum versehen sein.
• Milchspeiseis und Wassereis sollenen erst einige bei Raumtemperatur ruhen, bevor sie verzehrt werden, um Hautverletzungen an Lippen und Zunge zu vermeiden. Aus demselben Grund wird davon abgeraten, die Innewände des Gefrierteils mit nassen Handen zu berühren.
  Die Gefrierpakete mussen trocken sein, damit zusammenfrieren oder aneinander festfrierten.
  Die Verpackung muss so erfolgen, dass keine

Feuchtigkeit entweichen kann, um die Lebensmittel vor dem Austrocknen und vor Vitaminverlust zu bewahren;

Die Gefrierbeutel und/oder die Gefrierfolie dürfen nicht starr sein und müssen sich gut um den Inhalt legen;
Die einzufrierenden Lebensmittelso legen, dass sie nicht bereits gefrosteten Speisen in Berührung kommt, damit diese nicht antauen;
Zum Einfrierten klinerer Mengen an frischen Lebensmittelt (1 - 2kg) muss der Thermostat nicht nachgestellt werden. Zum Einfrierten großerer Mengen die Funktion "Super Freeze" einschalten (Abschnittsbeschreibung der Funktionen des Kuhl- und des Gefrierteilsj).

ACHTUNG: Im Gefrierteil und in den Niedrigtemperaturfachern)durfen keine Getränke in Flaschen und besonders keine kohlensäurehaltigen Getränke aufbewahrt werden. Wenn diese Getränke gefrieren, breitet sich der Inhalt aus, und die Flaschen konnen zerbersten.

ACHTUNG:EinAnsteigen der Temperatur des Gefrierguts reduziert deren Haltbarkeit.
- Sollten die im Gefrierteil aufbewahrten eingefrorenen Lebensmittel aus zufälligen Gründen, wie ein Stromausfall in der tatsächlichen Elektronanlage auch nur angetaut sein, müssen sie innerhalb kürzester Zeit verbraucht werden. Nach vorherigem Garenkonnen sie auch wieder eingefroren

tiefgwckdenen

• Bei kurzen Unterbrechungen (bis zu 6-8 Stunden) erfahren, die Lebensmittel keine Beeinträchtigung.
  Jagt möglich, und

Bereitung von Eiswürfeln

Qualitat
Das Gerat ist mit einer oder auch mehreren Schalen fur die Bereitung von Eiswurfeln ausgestattet;these Schalen einfach zu drei Viertel mit Trinkwasser fullen und in das fur die Eiswurfelbereitung bestimmte Fach stellen. Zum Herausnehmen von festgefrorenen Eiswurfelschalen keine metallenen und keine scharfkantigen Gegenstände verwenden. Zum Herauslosen der Eiswurfel aus der Form einfach ein weniger Wasser darüber rinnen halten.

Empfehlungen zum Auftauen der Speisen

Um tiefgefrorene Lebensmittel gut verkochen zu konnen, sollenen sie vorher im Kuhlschrank oder, wenn weniger Zeit zur Verfugung steht, bei Zimmertemperatur aufgetaat werden. Wenn Sie nur weniger Zeit zur Verfugung haben, konnen keine tiefgefuhlte Waren auch direkt gekocht werden; allerdings müssen sie dann länger gegart werden als sonst. Durchschnittlich große Stücke müssen vor dem Garen in einem Mikrowellenherd aufgetaat werden. Nach dem Auftauen sind die Lebensmittel nur kurze Zeit halbar und sollenen dazu binnen 12 bis 24 Stunden verstehen werden und konnen nur in gekochter Form (gegart oder gebraten) erneut tiefgefroren Minimum werden.

Tabelle4-EinfrierenvonSpeisenimGefrierteil
LebensmittelAufbewährungsbehälterAufbewahrungszoneHaltbarkeit
Lagerung von tiefgefrorenen Lebensmitteln, Eiswürfeln, Speiseeis	Gut verschlossene Originalverpackung	Oberes Gefrierfach	Siehe Haltbarkeitsdatum
Einfrieren von Fleisch und Fisch	Gut verschlossene Originalverpackung, für Niedrigtemperaturen geeignete, hermetisch verschlossene Behälter für Lebensmittel Maximaler Inhalt: 2,5 kg	Unteres Gefrierfach	Rind: 12 Monate Schwein: 12 Monate Schweinehackfleisch: 6 Monate Kaninchen: 6 Monate Kalb: 9 Monate Lamm: 9 Monate Geflüge: 6 Monate Fisch: 6 Monate
Einfrieren von Nudel-und Reisgerichten, Obst, Gemüse und Süßspeisen	Für Niedrigtemperaturen geeignete, hermetisch verschlossene Behälter für Lebensmittel Maximaler Inhalt: 1 kg	Oberes Gefrierfach	6-12 Monate

7. NORMALE WARTUNG

Reinigung des Gerätes

Vorder Reinigung die elektrische Stromversorgung

unterbrechen.

Reinigunginnen

Alle Geräteinnenseitern mit lauwarmem Wasser und einem neutralen Reinigungsmittel, Essig oder Natron abwaschen, dann gut abtrocknen. Alternativ konnen spezielle Kühlschrankkreiniger verwendet werden, die es in jedem Supermarkt zu kaufen gibt. Keine Schermitel und/oder -pulver mit Soda oder Lösungsmittel verwenden. Diese konnen die Oberflächen angreifen. Für eine einfache Reinigung konnen die inneren Zubehörteile ausgebaut werden (siehe Abschnitt „Ausbau der Zubehörteile").

Reinigung außen

Alle Außenseiten des Gerätes mit speziellen Reinigern saubern. Keine Schermittel und/oder -pulver mit Soda, Lösungsmittel oder einen Wasservollstrahl verwenden. Diese können die Oberflächen angegeben.

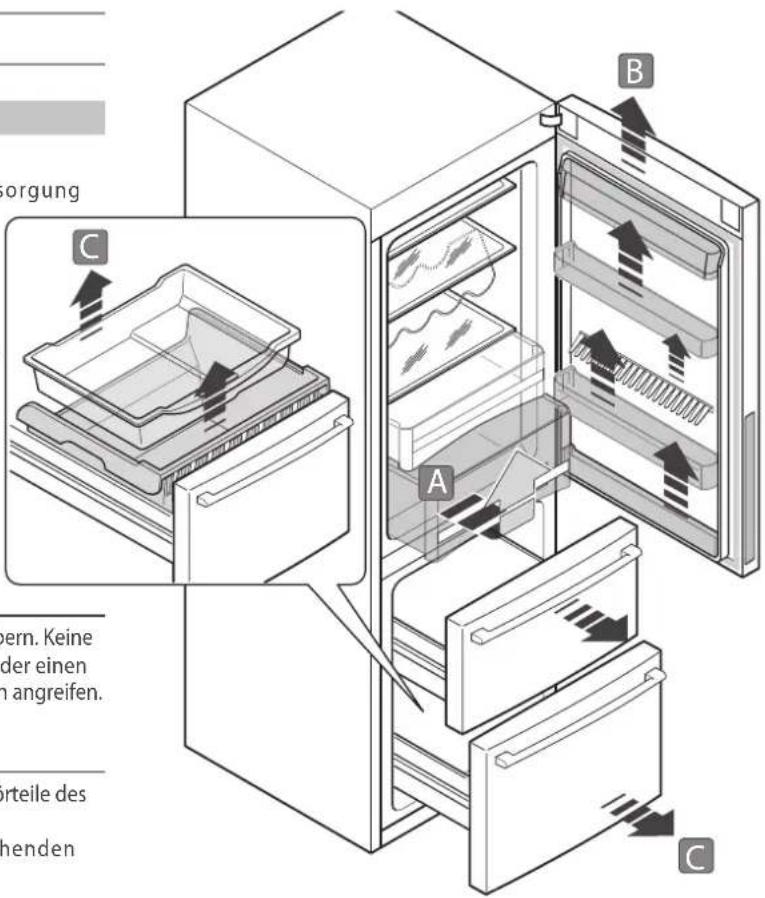

Ausbau der Zubehörteile

Für eine einfachere Reinigung konnen die inneren Zubehörteile des Gerätes ausgebaut werden.

Befolgen Sie dazu die Anweisungen in der entsprechenden Abbildung.

A: Gefrierschubfacher, Obst-/Gemüseschubfächter und "Fresh Control 0 "C"-Schubfach: These Schubfächer laufen auf besonderen Führungen mit Sperren, die verhindern, dass die Schubfächter beim Herausziehen ganz herausfallen. Zum Entfernen der Schubfächter aus dem Gerät für Reinigungszwecke müssen diese zu 3 / 4 hersausgezogen, keinigt angehoben und so geeigt weiter hersausgezogen werden.
B: Abstellregale Tur: Diese stecken einsch auf in die Tur eingelassenen Führungen. Zum Herausnehmen müssen sie mit einem kräftigen Druck von unten nach oben herausgezogen werden.
C: Gefrierschubfacher: Aus Sicherheitsgründen können diese nicht ganz aus dem Gerat hersausgenommen werden. So welt hersausziehen wie möglich ①. Die inneren Schubfacher können einfach angehoben und hersausgenommen werden ②.

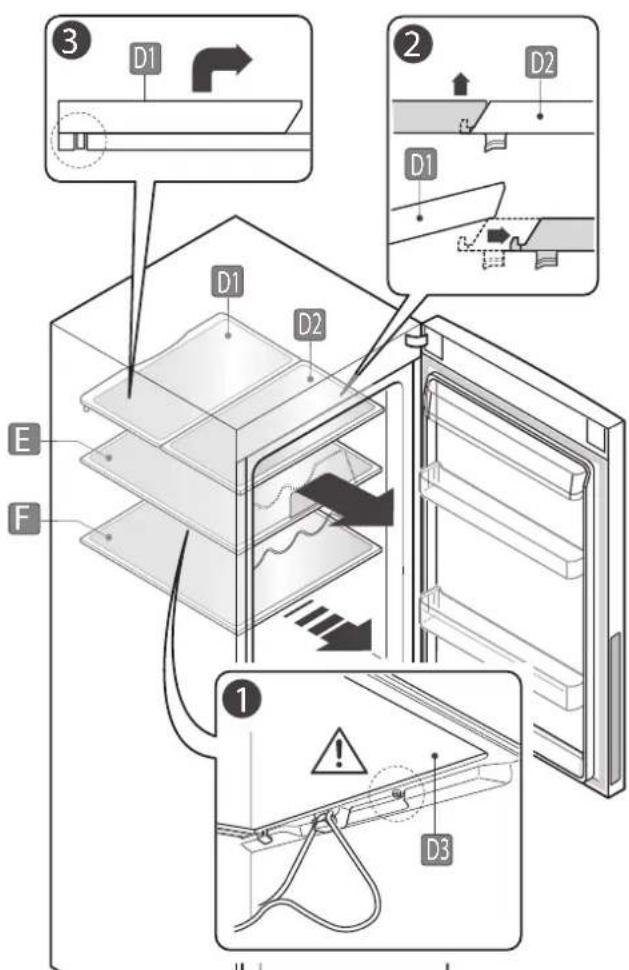

D: Zweiteilige Glasablagefläche: Die vordere Ablage (D2) ist an der hinteren befestigt, damit sie nicht unbeabsichtigt herausbezogen werden (siehe Detail ②). Zum Herausnehmen die hintere Ablage (D1) leicht anheiten, und die vordere Ablage (D2) herausziehen. Die hintere Ablage (D1) wird an einem Ende von zwei Zapfen gehalten, damit sie nicht unbeabsichtigt herausbezogen wird (siehe Detail ③). Zum Herausnehmen anheiten und zu sich herziehen. Beim Wiedereinbau der beiden Ablagen (D1 und D2) sicherstellen, dass sie miteinander verhakt wurden.
E: Glasablagefläche mit Flaschenhalter: Die Ablage liegt auf Führungen und ist mit zwei Zapfen ausgestattet, damit sie nicht unbeabsichtigt herausgezogen wird (siehe Detail ①). Zum Herausnahmen aus dem Gerät für Reinigungszwecke muss die Ablage leicht angehoben und so geeigt herausgezogen werden.
F: Glasablagefläche: D ie Ablage liegt auf Führungen, zum Herausnehmen aus dem Gerät für Reinigungszwecke muss das Schubfach „Fresh Control 0 °C herausgenommen, die Ablage leicht angehoben und so geeigt herausgezogen werden.

8. AUSSERORDENTLICHE WARTUNG

Wechseln des Turanschlags: Ausbau der Turen von rechts

1 A) Die Kuhlschranktur Offnen.

B) Mit einem Schlitzschraubendreher die beiden Clipscharniere herausschrauben, um den oberen Abschluss der Tur zu entfernen und diesen nach oben hersauszuheiten.
C) Mit einem Schlitzschraubendreher die beiden Clipscharniere rechts und links unter dem oberen Scharnier Herausdrücken, ohne diese zu beschädigen.
D) Nur für Modelle AFD: Vorsichtig die beiden Kupplungsendmaße auskuppeln (die beiden Drahtes schlieben das Display an der Tur an das Gerät an).

2 A) Die beiden oberen Schrauben, die das Frontpaneel befestigen, herausschrauben.

B) Das Paneel vorsichtig an mehreren Stellen mit einem Schlitzschraubendreher hersausheben, ohne diese zu beschädigen.

3 A) Die Kühlschranktür gut festhalten, die beiden Schrauben herausdrehen, die das obere Scharnier links befestigen, und die dritte Schraube auf der rechten Seite lockern.

B) Das obere Scharnier zuerst nach links drehen und dann nach offen herausziehen.
C)Jetzt kann die Kuhlschranktur nach oben herausgezogen und vorsichtig abgestellt werden, damit sie nicht beschadigt wird.
D) Nur für Modell AFD: Den Draht aufwickeln und in das Fach hinter dem Scharnier einführen. Darauf achten, dass er nicht Heraushängt, um den Wiedereinbau des Frontpaneels nicht zu beholdern.

4 A) Die drei Schrauben Herausdrehen, die das mittlere Scharnier befestigen, und diesen entfern.

Wechseln des Turanschlags: Aufbau der Turen von links

5 A) Das mittlere Scharnier zur Handnehmen, mit einer Zange den Bolzen herausdrehen, um 180 Grad drehen und wieder in das Scharnier einschrauben.

B) Mit einem Schlitzschraubendreher die drei Kappen der Bohrungen am mittleren Querträger von der linken Seite entfernen und rechts anbringen.

6 A) Das mittlere Scharnier um 180 Grad drehen

B) und mit den entspruchenden Schrauben an der linken Seite des Querträgers befestigen.

7 A) Die (bereits vorhandene) Schraube links offen am Gerät etwas lockern.

B) Das obere Scharniernehmen und umkehren.

C) Den Bolzen aus dem Scharniernehmen (der jetzt nach oben gezigt) und von unter einfahren.

D) Nur für Modelle AFD: Den Displaydraht aus dem Fachnehmen und provisorisch aus dem Gerät Heraushängen halten.

A) Die Kühlschranktur erhmen und auf den Bolzen des mittleren Scharniers führen.

B) Das obere Scharnier in die Tur fuhren, und die Tur in die entsprechende Position am Gerat fuhren.

C)DieBohrungdesScharniersaufdieSchaubeaufderlinken Seite führn (die in Schritt 7 A gelockert worden war); das Scharnier am Gerät befestigen, indem zwei Schrauben eingedrecht werden.

Nur für ModafD: Den Displaydraht (der in Schritt 7 D herausbezogen worden war) in den oberen Schlitz des Scharniers einfahren (siehe Zeichnung 9B).

9 Nur fur MoAFD

A) Den Displaydraht im Schlitz über der Kühlschranktür von links nach rechts schieben und damit im Schlitz setzen.

B) Den Displaydraht im Schlitz des Scharniers unter Querträger der Tur durchfuhren, und die beiden Displayrähte verbinden.

10 A) Den oberen Abschlusssteil (der zuvor entfern't worden war) wieder oben an der Kühlschranktür einfahren und einrasten halten.

B) Das Frontpaneel durch Druck an mehreren Stell<|im_start|>

C) Mit zwei Schrauben befestigen.

D) Die (zuvor ausgebauten) Scharnierclips links und anbringen.

9. STÖRUNGEN UND ABHILFEN

1.STROMVERSORGUNG

STÖRUNGKONTROLLEABHILFE
DAS GERÄT FUNKTIATIONIERNicht.	DIE ELEKTROANLAGE ÜBERPRÜFEN.NACHSEHEN, OB DER STECKER DESVERSORGUNGSKABELS KORREKT IN DER STECKDOSE STECKT.NACHSEHEN, OB DER STECKER UND DASVERSORGUNGSKA-BEL BESCHÄDIGT SIND.	EINEN ELEKTRIKER HINZUZIEHEN.DEN STECKER Richtig IN DIE STECKDOSE STECKEN.DEN KUNDENDIENST ANRUFEN.

2. BELEUCHTUNG

STÖRUNGKONTROLLEABHILFE
BEI ÖFFNEN DER TÜR BLEIBT DIE INNENBELEUCHTUNG AUS.	SIEHE PUNKT 1. BEI ÖFFNEN DER TÜR BLEIBT DIE INNENBELEUCHTUNG AUS.	LED-PLATINE DEFEKT: DEN KUNDENDIENST ANRUFEN HINWEIS: DER AUSTAUSCH MUSS DURCH DEN AUTORISIER- TEN KUNDENDIENST ERFOLGEN.

3. ZU HOHE TEMPERATUR

STÖRUNGKONTROLLEABHILFE
LED-PLATINE DEFEKT: DEN KUNDENDIENST ANRUFEN HINWEIS: DER AUSTAUSCH MÜSS DURCH DEN AUTO-RISIERENTEN KUNDENDIENST ERFOLGEN.	ÜBERPRÜFEN, OB DIE SPEISEN SICH ZU NAHE AN DER RÜCKWAND DES KÜHLTEILS UND AN DEN LÜFTUNGSDÜSEN BEFINDEN; OB DIE TÜREN KORREKT GESCHLOSSEN SIND UND DIE DICTTUNGEN GUT ABSCHLIESSEN; OB DER EINGESTELLTE TEMPERATUREWERT KORREKT IST; OB DAS GERÄT IN DER NÄHE EINER WärMEQUelle INSTAL-LIERT WÜRDE.	DEN INHALT DES KÜHLTEILS NEU EINRAUMEN UND ENT-SPRECHEND ANORDNEN.DIE TÜREN KORREKT SCHLIESSEN UND DIE DICTTUNGEN SÄUBERN.DIETEMPERATUREWERTE (KÜHLTEIL/GEFRIERTEIL) ENTSPRE-CHEND DER ANGABEN IN DIESER ANLEITUNG EINSTellen.DAS GERÄT NEU POSITIONIEREN.

4. GERÄUSCHENTWICKLUNG UND VIBRATIONEN

STÖRUNGKONTROLLEABHILFE
DAS GERÄT VIBRIERT.	ÜBERPRÜFEN,OB DAS GERÄT STABL STEHT UND OB DIE FÜSSCHEN RICHTIG EINGESTELLT SIND.	DIE HOHE DER FÜSSCHEN MIT DEM ENTSPRECHENDEN WERKZEUG EINSTELLLEN.
GERÄUSCHENTWICKLUNG DURCH DEN VERDICTHER	ÜBERPRÜFEN, OB DIE RÜCKSEITE DES GERÄTES ZU NAHE AN DER WAND STEHT.	DAS GERÄT VON DER WAND WEGRÜCKEN.
	ENTSTEHEN GERÄUSCHE IM VERDICTHER SELBST?	DEN KUNDENDIENST ANRUFEN.

5.GERUCHE

STÖRUNGKONTROLLEABHILFE
ENTSTEHUNG SCHLECHTER GERÜCHE	ÜBERPRÜFEN, OB DIE SPEISEN KORREKT GELAGERT WERDEN.ÜBERPRÜFEN, OB IM GERÄT FLÜSSIGKEITEN AUSLAUFEN.ÜBERPRÜFEN, OB DIE DICHTINGEN SCHLECHT RIECHEN.STAND DAS GERÄT ZU LANGE MIT GESCHLOSSENF TÜREN STILL?	SPEISEN ABDECKEN UND/ODER IN DEN ENTSPRECHENDEN AUFBEWAHRUNGSBEHÄLTERN LAGERN.FÄCHR UND GLASABLAGEFLÄCHEN MIT SPEZIELLEN KÜHL-SCHRANK-REINIGERN ABWASCHEN.DIE DICHTINGEN MIT WASSER UND ESSIG ABWASCHEN.ÜBERPRÜFEN, WARUM DAS GERÄT STILL STAND.

INDICE

1. PRESENTACION 2

9. DEFEITOS E SOLUÇÉS

1. ALIMENTACION

1 - technische gegevens 3

Werkingscondities 4

Tabel 1 - technische gegevens

Model			AFLAFD
1 Basiskenmerken
	Classe energetica A+ A+
	Classe climatica SN /T SN /T
	Voltaggio/frequenza V/Hz 220-240 ~/ 50 220-240 ~/ 50
	Tipodi refrigerante (R134a / R600a) R600a R600a
	Tempodi mantenimento temperatura in caso di blackout h		6	16
2 Fundamentele kenmerken
	Aantak compressoren	n°	1	1
	Ontdooien koelruimte/vriesvak (M = Handmatig / A = automatisch)		A / A	A / A
	Controlesystem (E = Elektronisch / M = Mechanisch)		E	E
	NO FROST (Koelruimte / Vriesvak)		ja/ ja	ja/ ja
	Geventileerd (Alleen koelruimte)		ja	ja
3 Temperatuur en koelvermogen
	Interval installing temperatuur koelruimte	°C 2 + 8	2 - 8
	Temperatuur vleeslade	°C	-2 ÷ 3	-2 ÷ 3
	Temperatuur groentelade	°C	0 ÷ 10	0 ÷ 10
	Interval installing temperatuur vriesvak	°C	-16 ÷ -24	-16 ÷ -24
	Nettovolume koelruimte	I	230	230
	Nettovolume vriesvak	I	78	78
	Maximaal bereik lade diepvriezer	kg	30	30
4 Bedleningspaneel
	Bedieningen en indicate temperatureur		Intern	extern
	Type display		LED	LED
	Superkoeling (Koelruimte)		ja	ja
	Alarm overtemperatuur (Vriesvak)		ja	ja
	Regelbare thermostaat		ja	ja
	Regelbare thermostaat		ja	ja
	Lampjes		geel/groen	geel/groen
5 Afmetingen van de apparatuur
	Afmetingen (hoogte x bredte x diepte)	cm	186,5 x 59,5 x 64	186,5 x 59,5 x 64
	Diepte met open deur	cm	120	120
6 Accessoires
	Ice maker (M = Handmatig / A = Automatisch)		M	M
	Binnenverlichting		ja	ja
	Lengte voedingsssnoer	cm	200	200
	Type stekker		Schuko	Schuko
7 Afmetingen, verpakking en gewicht
	Afmetingen verpakking (hoogte x bredte x diepte)	cm	193,3 x 64 x 73	193,3 x 64 x 73
	Nettogewicht	kg	91	91

Werkingsgondities
