BRUGSANVISNING GCL 12V-50-22 CG Professional BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.

Forsigtig – hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.
Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden).
Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
▶ Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
▶ Lad ikke børn benytte laser-måleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
- Akkuen må ikke ændres eller åbnes. Fare for kortslutning.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Hvis akkuen anvendes forkert, eller den er beskadiget, kan der slippe brændbar væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skal du skylle med vand. Søg læge, hvis du får væsken i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Ikke-benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.

164 | Dansk

▶ Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
▶ Oplad kun akkuerne med ladere, der er anbefalet af fabrikanten. En lader, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fugtighed). Der er risiko for eksplosion og kortslutning.

Det magnetiske tilbehør må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneterne i tilbehøret danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.

Anbring ikke det magnetiske tilbehør i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne i tilbehøret kan forårsage uopretteligt data-tab.
Måleværktøjet er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks. fly eller på sygehuse.

Mærket Bluetooth® og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker per licens.

Forsigtig! Ved anvendelse af måleværktøjet med Bluetooth® kan der opstå fejl i andre enheder og anlæg, fly og medicinsk udstyr (f.eks. pacemakere, høreapparater). Samtidig kan det ikke fuldstændig udelukkes, at der kan ske skade på mennesker og dyr i nærheden. Brug ikke måleværktøjet med Bluetooth® i nærheden af medicinsk udstyr, tankstationer, kemiske anlæg, områder med eksplosionsfare og i sprængningsområder. Brug ikke måleværktøjet med Bluetooth® i fly. Undgå at bruge værktøjet i umiddelbar nærhed af kroppen i længere tid ad gangen.

Vær opmærksom på billederne i starten af brugsanvisningen.

Beregnet anvendelse

Måleværktøjet er beregnet til at finde og kontrollere vandrette og lodrette linjer samt lodpunkter.

Måleværktøjet kan bruges både indendørs og udendørs.

Dette produkt er et laserprodukt til forbrugere iht. EN 50689.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

(1) Visningen Ladeniveau akku/batterier
(2) Knappen Bluetooth®
(3) Knap til driftstilstanden laser
(4) Tænd/sluk-knap
(5) Udgangsåbning laserstråling
(6) Stativholder 1/4"
(7) Styrenot
(8) Laser-advarselsskilt
(9) Serienummer
(10) Akku ^a)
(11) Lukkekappe til batteriadapter
(12) Oplåsningsknap akku/batteriadapter
(13) Batterier ^a)
(14) Tylle til batteriadapter
(15) Akkurum
(16) Monteringslanghul ^a)
(17) Føringsskinne ^a)
(18) Drejeholder (RM 20) ^a)
(19) Finindstillingsskrue på drejeholderen ^a)
(20) Magnet ^a)
(21) Loftsklemme (DK 20) ^a)
(22) Universalholder ^a)
(23) Holder (LB 10) ^a)
(24) Lasermåltavle ^a)
(25) Laserbriller ^a)
(26) Lasermodtager ^a)

166 | Dansk

(27) Stativ ^a)
(28) Teleskopstang ^a)
(29) Batteriadapter
(30) Beskyttelsestaske ^a)
(31) Kuffert ^a)

a) Dette tilbehør hører ikke til standard-leveringen.
Tekniske data

Punkt- og linjelaser GCL 12V-50-22 CG
Varenummer	3 601 K66 S..
ArbejdsområdeA)
– Laserlinjer Standard 25 m
– Laserlinjer med lasermodtager 5-50 m
– Laserpunkter 10 m
NivelleringsnøjagtighedB)C)
– Laserlinjer ±0,3 mm/m
– Laserpunkter ±0,7 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s
Maks. anvendelseshøjde over referencehøjde 2000 m
Relativ luftfugtighed maks. 90 %
Tilsmudsningsgrad i overensstemmelse medIEC 61010-1	2D)
Laserklasse 2
Laserlinje
– Lasertype < 10 mW, 500-540 nm
– C610
– Divergens 50 × 10 mrad (360°-vinkel)
– Pulsfrekvens 10 kHz
Laserpunkt
– Lasertype < 1 mW, 500-540 nm

Dansk | 167

- C_6 1
- Divergens 0,8 mrad (360°-vinkel)
- Pulsfrekvens 1 kHz
Korteste impulsvarighed 0,03 ms
Kompatibel lasermodtager LR 7
Stativholder 1/4"
Energiforsyning
- Lithium-ion-akku 12 V
- Alkaliske manganbatterier (med batteriadapter) 4 × 1,5 V LR6 (AA)
Driftsvarighed krydslinje- og punkttilstand ^E)
- med lithium-ion-akku 8 t
- med alkali-mangan-batterier 4 t
Bluetooth®-måleværktøj
- Kompatibilitet Bluetooth® 5.2 (Low Energy)	F)
- Maks. signalrækkevidde 30 m	G)
- Driftsfrekvensområde 2402-2480 MHz
- Sendeeffekt maks. 3,3 mW
Bluetooth®-smartphone
- Kompatibilitet Bluetooth® 5.2 (Low Energy)	F)
Vægt ^H)	0,59 kg
Mål (længde × bredde × højde)	152 × 68 × 116 mm
Kapslingsklasse ^I)	IP65
Anbefalet omgivelsestemperatur ved opladning	0°C ... +35°C
Tilladt omgivelsestemperatur ved drift	-10°C ... +45°C
Tilladt omgivelsestemperatur ved opbevaring (uden akku)	-20°C ... +70°C
Anbefalede akkuer(2-3 Ah)	GBA 12V...

168 | Dansk

A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).
B) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der forekommer nøjagtighedsafvigelser.
C) Ved det maksimale selvnivelleringsområde skal der desuden påregnes en afvigelse på ±0,1 mm/m.
D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning.
E) Kortere driftstider ved brug med Bluetooth®
F) Ved Bluetooth®-Low-Energy-udstyr kan der muligvis ikke oprettes forbindelse, afhængigt af model og operativsystem. Bluetooth®-udstyr skal understøtte SPP-profilen.
G) Rækkevidden kan variere kraftigt afhængigt af de omgivende betingelser, herunder det anvendte modtagerudstyr. I lukkede rum og gennem metalliske barrierer (f.eks. vægge, reoler, kufferter osv.) kan Bluetooth®-rækkevidden være væsentligt mindre.
H) Vægt uden akku/batteriadapter/batterier
I) Lithium-ion-akku og batteriadapter er udelukket fra kapslingsklassen.
Serienummeret (9) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Energiforsyning måleværktøj

Måleværktøjet kan drives enten med almindelige batterier eller med en Bosch Li-ion-akku.

Drift med batterier

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Batterierne sættes i batteriadapteren.

▶ Batteriadapteren er udelukkende beregnet til brug i de Bosch-måleværktøjer, som den er lavet til, og må ikke anvendes med el-værktøj.

For at isætte batterierne skubbes batteriadapterens tylle (14) ind i akkuskakten (15). Læg batterierne ind i tyllen som vist på lukkekappen (11). Skub lukkekappen over tyllen, indtil den går mærkbart i indgreb.

For at udtage batterierne (13) skal du trykke på oplåsningsknapperne (12) til lukkekappen (11) og trække lukkekappen af. Tag batterierne ud. For at fjerne den indvendigt liggende tylle (14) fra akkuskakten skal du tage fat i tyllen og trække den ud af måleværktøjet ved at trykke let mod sidevæggen.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis det sidder i måleværktøjet i længere tid.

Drift med akku

▶ Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit måleværktøj.

Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100 %, skal du oplade akkuen helt i opladeren før første ibrugtagning.

For isætning af den opladede akku (10) skal du skubbe akkuen ind i akkuskakten (15), til den mærkbart går i indgreb.

For udtagning af akkuen (10) skal du trykke på oplåsningstasterne (12) og trække akku- en ud af akkuskakten (15). Undgå brug af vold.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akku en i et temperaturområde fra -20^ til 50^ . Opbevar ikke akku en i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Ladetilstandsindikator på måleværktøjet

Ladetilstandsindikatoren (1) viser akkuens eller batteriernes aktuelle opladningsniveau, när måleværktøjet tændes.

Laserlinjernes skarphed reduceres i takt med, at akkuen/batterierne aflades.

Når akkuen eller batterierne næsten er aflade, blinker ladetilstandsindikatoren (1) konstant. Laserlinjerne blinker hvert 5. minut i ca. 5 sek.

Når akkuen eller batterierne er afladet, blinker laserlinjerne og ladetilstandsindikatoren (1) en gang til, før måleværktøjet slukkes.

170 | Dansk

Brug

Ibrugtagning

▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur først tilpasse sig, og før du fortsætter arbejdet, skal der altid udføres en nøjagtighedskontrol (se "Nøjagtighedskontrol af måleværktøjet", Side 174).

Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.

Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Side 174).
▶ Sluk måleværktøjet, när du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.

Tænd/sluk

For at tænde måleværktøjet skal du skubbe tænd/sluk-knappen (4) til positionen ON. Måleværktøjet sender straks efter tænding laserstråler ud af udgangsåbningerne (5).
▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (4) til positionen OFF. Ved stop låses pendulenheden.

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Hvis måleværktøjets temperatur nærmer sig den højest tilladte driftstemperatur, reduceres laserlinjernes skarphed langsomt.

Hvis den maksimalt tilladte driftstemperatur overskrides, blinker laserlinjerne hurtigt, hvorefter måleværktøjet slukker. Efter afkøling er måleværktøjet igen klar til brug og kan tændes på ny.

Automatisk slukning

Hvis der ikke trykkes på en knap på måleværktøjet i ca. 120 minutter, slukkes måleværktøjet automatisk for at skåne akku og batterier.

For at tænde måleværktøjet igen efter automatisk frakobling kan man enten først forsky-de tænd/sluk-kontakten (4) til position OFF og derefter tænde måleværktøjet igen, eller man kan trykke på knappen til laser-driftsmåden (3).

For at deaktivere frakoblingsautomatikken skal du (mens måleværktøjet er tændt) holde laserdriftstypetasten (3) inde i mindst 3 sek. Når frakoblingsautomatikken er deaktiveret, blinker laserstrålerne kort som bekræftelse.

For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen.

Driftstilstande

Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem:

• Krydslinje- og punkttilstand: Måleværktøjet danner en vandret og en lodret laserlinje fremad samt et laserpunkt lodret opad og nedad. Laserlinjerne krydser hinanden i en 90°-vinkel.
• Linjetilstand vandret: Måleværktøjet danner en vandret laserlinje fremad.
• Linjetilstand lodret: Måleværktøjet danner en lodret laserlinje fremad.

Ved positionering af måleværktøjet i rummet vises den lodrette laserlinje på loftet hen over det øverste laserpunkt.

Ved positionering af måleværktøjet direkte på en væg danner den lodrette laserlinje en næsten fuldstændig omløbende laserlinje (360°-linje).

- Punkttilstand: Måleværktøjet danner et laserpunkt lodret opad og nedad.

For at skifte driftsmåde trykker du på knappen for laser-driftsmåde (3) en eller flere gange, til laserstrålerne vises i den ønskede driftsmåde.

Alle driftsmåder kan anvendes med både nivelleringsautomatik og hældningsfunktion.

Alle driftsmåder egner sig til drift med lasermodtager (26).

Nivelleringsautomatik

Måleværktøjet overvåger hele tiden placeringen under drift. Ved opstilling inden for selv- nivelleringsområdet på ±4° arbejder det med nivelleringsautomatik. Uden for selvivelleringsområdet skifter det automatisk til hældningsfunktionen.

Arbejde med automatisk nivellering

Stil måleværktøjet på et fast, vandret underlag, eller fastgør det på drejeholderen (18) eller stativet (27).

Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Så snart laserstrålerne lyser vedvarende, er måleværktøjet indnivelleret.

172 | Dansk

Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger mere end 4° fra vandret, blinker laserlinjerne først 2 s i hurtig takt, derefter flere gange i hurtig takt hvert 5. s. Måleværktøjet befinder sig i hældningsfunktion.

For videre arbejde med nivelleringsautomatik skal du opstille måleværktøjet vandret og afvente selvnivelleringen. Så snart måleværktøjet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant.

Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontrollér efter nivelleringen laserstrålernes position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.

Arbejde med hældningsfunktion

Stil måleværktøjet på et egnet underlag. Ved arbejde med hældningsfunktion blinker laserlinjerne først 2 s i hurtig takt, derefter flere gange i hurtig takt hvert 5. s.

I hældningsfunktionen nivelleres laserlinjerne ikke mere og forløber ikke mere nødven-digvis lodret i forhold til hinanden.

Fjernstyring via "Bosch Levelling Remote App"

Måleværktøjet er godkendt til brug med et Bluetooth®-modul, som via radioteknik muliggør fjernstyring ved hjælp af en smartphone med Bluetooth®-interface.

For at kunne bruge denne funktion kræves applikation (app) "Bosch Levelling Remote App". Den kan, afhængigt af enhed, downloades fra den pågældende App-Store (Apple App Store, Google Play Store).

Oplysninger om nødvendige systemkrav for en Bluetooth®-forbindelse finder du på Bosch-hjemmesiden under www.bosch-pt.com.

Ved fjernstyring ved hjælp af Bluetooth® kan der som følge af dårlige modtageforhold opstå tidsforsinkelser mellem den mobile enhed og måleværktøjet.

Opret/afbryd forbindelse til mobil terminal

Når måleværktøjet er tændt, er funktionen Bluetooth® altid slukket.

Tænd funktionen Bluetooth® til fjernstyring:

• Tryk i den forbindelse kort på knappen Bluetooth® (2). Knappen blinker langsomt som bekræftelse.
• Hvis måleværktøjet allerede var forbundet med en mobil terminal, og denne mobile terminal er inden for rækkevidde (med Bluetooth®-interface aktiveret), genetableres forbindelsen til denne mobile terminal automatisk. Forbindelsen er oprettet, så snart knappen Bluetooth® (2) lyser konstant.

Bluetooth®-forbindelsen kan blive afbrudt på grund af for stor afstand eller forhindringer mellem måleværktøj og mobil enhed og som følge af elektromagnetiske støjkilder. I så fald blinker knappen Bluetooth® (2).

Oprettelse af en ny forbindelse (förste forbindelse eller forbindelse til en anden mobil terminal):

• Sørg for, at Bluetooth®-interfacet på den mobile terminal er aktiveret, og at Bluetooth® er aktiveret på måleværktøjet.
• Start Bosch Levelling Remote App. Hvis der findes flere aktive måleværktøjer, skal du vælge det, der passer.
• Tryk på knappen Bluetooth® (2) på måleværktøjet, og hold den inde, indtil knappen blinker hurtigt.
• Bekræft forbindelsen på din mobile terminal.
• Forbindelsen er oprettet, så snart knappen Bluetooth® (2) lyser konstant.
• Hvis der ikke kan oprettes forbindelse, fortsætter knappen Bluetooth® (2) med at blinke hurtigt.

Tryk kort på knappen Bluetooth® (2), så den slukker, eller sluk måleværktøjet.

Nulstilling til fabriksindstilling:

– Når du nulstiller til fabriksindstillingerne, slettes alle forbindelsesdata i måleværktøjet.
- Hvis der er en mobil terminal inden for rækkevidde, som måleværktøjet allerede var forbundet med, skal du enten slukke for Bluetooth® -funktionen på denne terminal eller slette forbindelsen til måleværktøjet på terminalen.
- Tænd måleværktøjet. Tryk derefter kort på knappen Bluetooth® (2) på måleværktøjet. Knappen blinker langsomt som bekræftelse.
- Tryk derefter samtidig på knappen Bluetooth® (2) og knappen til driftstilstanden "Laser" (3) i 3 s, indtil knappen Bluetooth® (2) lyser kortvarigt og derefter slukker.
- Måleværktøjet er nulstillet til fabriksindstillingen.

Software-opdatering til måleværktøj

Hvis der er en softwareopdatering tilgængelig til måleværktøjet, vises der en meddelelse i Bosch Levelling Remote App. Følg anvisningerne i appen, når du skal installere opdateringen.

Under opdateringen blinker knappen Bluetooth® (2) hurtigt. Alle andre knapper er deaktiveret, og laserlinjerne er slukket, indtil opdateringen er installeret.

174 | Dansk

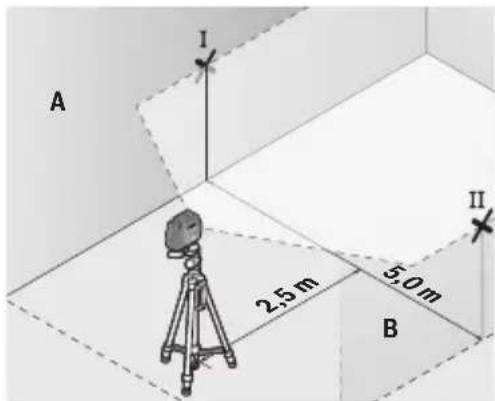

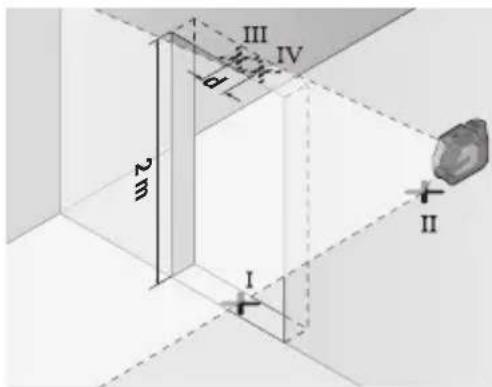

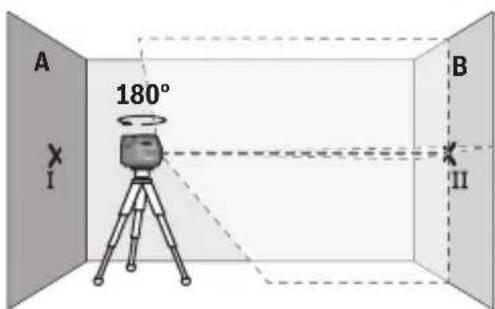

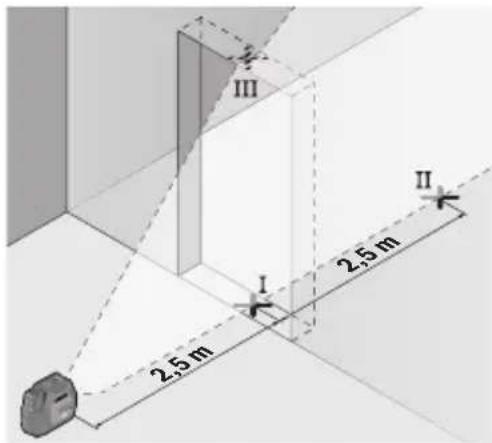

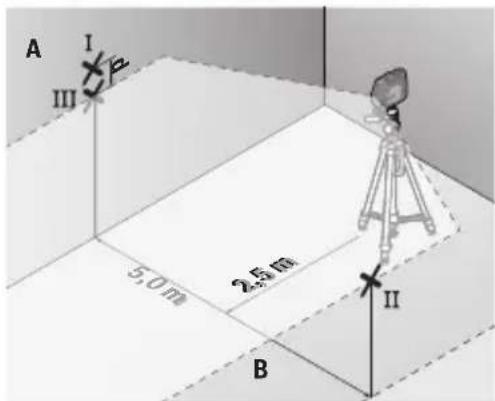

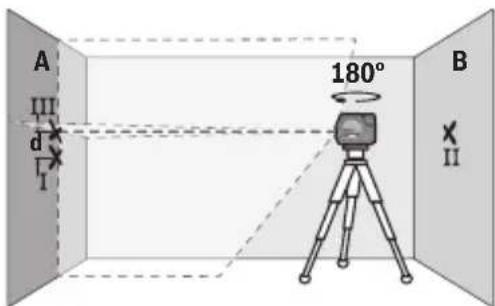

Nøjagtighedskontrol af måleværktøjet

Indvirkninger på nøjagtigheden

Den største indvirkning kommer fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen.

For at minimere termisk påvirkning fra den varme, der stiger op fra gulvet, anbefales det at montere måleværktøjet på et stativ. Desuden skal måleværktøjet så vidt muligt opstilles midt på arbejdsfladen.

Ud over udefra kommende påvirkninger kan også maskinspecifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afgivelser. Kontrollér derfor altid nivelleringsnøjagtigheden, før du påbegynder en arbejdsopgave.

Kontrollér altid først højde- og nivelleringsnøjagtigheden for den vandrette laserlinje og derefter nivelleringsnøjagtigheden for den lodrette laserlinje samt lodnøjagtigheden.

Overskrider måleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repareres hos en Bosch-kundeservice.

Kontrol af højdenøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri målestrækning på 5 m på fast underlag mellem to vægge A og B.

- Monter måleværktøjet på et stativ tæt på væggen A, eller opstil det på et fast, jævnt underlag. Tænd for måleværktøjet, og vælg krydslinjetilstand.

- Ret laseren mod den nærmeste væg A, og lad måleværktøjet foretage en indnivellering. Markér midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt I).

- Drej måleværktøjet 180°, lad det foretage indnivellering, og markér laserlinjernes krydsningspunkt på den modsatte væg B (punkt II).

- Placer måleværktøjet – uden at dreje det – tæt på væggen B, tænd det og det foretag indnivellering.

A I B II

- Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt II på væggen B.

A d 180° B X II

- Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt I. Lad måleværktøjet foretaget indnivellering, og markér laserlinjernes krydsningspunkt på væggen A (punkt III).

- Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske højdeafvigelse.

Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse: 10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

Kontrol af nivelleringsnøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri flade på ca. 5 × 5 m.

- Monter måleværktøjet i midten mellem væggene A og B på et stativ, eller stil det på et fast, jævnt underlag. Tænd for måleværktøjet, og vælg vandret linjedrift. Lad måleværktøjet foretage en indnivellering.

176 | Dansk

- Markér midten af laserlinjen i 2,5 m afstand fra måleværktøjet på begge vægge (punkt I på væg A og punkt II på væg B).

A I III 5.0m 2.5m II B

- Opstil måleværktøjet drejet 180° i 5 m afstand, og lad det foretage indnivelle-ring.

• Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så midten af laserlinjen præcist rammer det forinden markerede punkt II på væggen B.
• Markér på væg A midten af laserlinjen som punkt III (lodret over eller under punkt I).
• Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske afvigelse fra vandret.

Ved en målestrækning på 2 × 5 m = 10 m er den maksimalt tilladte afvigelse:

10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

Kontrol af nivelleringsnøjagtighed for den lodrette linje

Til kontrollen skal du bruge en døråbning, hvor der (på fast underlag) er mindst 2,5 m plads på hver side af døren.

- Opstil måleværktøjet i 2,5 m afstand fra døråbningen på fast, jævnt underlag (ikke på et stativ). Tænd for måleværktøjet, og vælg lodret linjedrift. Ret laserlinjen mod døråbningen, og lad måleværktøjet foretage indnivellering.

- Markér midten af den lodrette laserlinje på døråbningens gulv (punkt I), i 5 m afstand på den anden side af døråbningen (punkt II) samt ved døråbningens overkant (punkt III).

- Drej måleværktøjet 180°, og opstil det på den anden side af døråbningen direkte bag punkt II. Lad måleværktøjet foretage indnivellering, og juster den lodrette laserlinje, så dens midte forløber nøjagtigt gennem punkterne I og II.

• Markér laserlinjens midte ved døråbningens overkant som punkt IV.
• Differencen d mellem de to markerede punkter og III og IV angiver måleværktøjets faktiske afvigelse fra lodret.
• Mål døråbningens højde.

Den maksimalt tilladte afvigelse beregnes på følgende måde:

Dobbelt højde af døråbningen × 0,3 mm/m

Eksempel: Ved en døråbning med højden 2 m må den maksimale afvigelse være

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Punkterne III og IV må således højst ligge 1,2 mm fra hinanden.

Kontrollér loddepræcisionen

Til kontrollen skal du bruge en fri målestrækning på fast underlag med en afstand på ca.

5 m mellem gulv og loft.

- Monter måleværktøjet på drejeholderen (18), og stil det på gulvet. Tænd for måleværktøjet, og vælg punktdrift. Lad måleværktøjet foretage en indnivellering.

178 | Dansk

I 5 m II

- Markér midten af det øverste laserpunkt på loftet (punkt I). Markér desuden midten af det nederste laserpunkt på gulvet (punkt II).

- Drej måleværktøjet 180°. Placer det, så midten af det nederste laserpunkt ligger på det allerede markerede punkt II. Lad måleværktøjet foretage en automatisk nivellering. Markér midten af det øverste laserpunkt (punkt III).

- Differencen d mellem de to markerede punkter og I og III på loftet angiver måleværktøjets faktiske afvigelse fra lodret.

Den maksimalt tilladte afvigelse beregnes på følgende måde:

Dobbelt afstand mellem gulv og loft × 0,7 mm/m.

Eksempel: Ved en afstand mellem gulv og loft på 5 m må den maksimale afvigelse være 2 × 5 m × ±0,7 mm/m = ±7 mm. Punkterne I og III må således højst ligge 7 mm fra hinanden.

Arbejdsvejledning

Brug altid kun laserpunktets/laserlinjens midte til marking. Laserpunktets størrelse og laserlinjens bredde ændres i takt med afstanden.

Arbejde med drejeholder RM 20 (se billede A-D)

Ved hjælp af drejeholderen (18) kan du dreje måleværktøjet 200° omkring et centralt, altid synligt lodpunkt. Derved kan laserlinjerne justeres præcist uden at ændre måleværktøjets position.

Med finindstillingsskruen (19) kan du justere de lodrette laserlinjer helt nøjagtigt efter referencepunkter.

Sæt måleværktøjet med styrenoten (7) på styreskinnen (17) på drejeholderen (18), og skub måleværktøjet på platformen til anslag.

Træk måleværktøjet af drejeholderen i modsat retning for at skære.

Positioneringsmuligheder for drejeholderen:

• stående på en jævn flade,
• skruet fast på en lodret flade,
• ved hjælp af magneterne (20) på metalliske overflader.
• i forbindelse med loftsklemmen (21) på metalliske loftslister.

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster drejeholderen (18) groft, før du tænder måleværktøjet.

Arbejde med laser-måltavlen

Laser-måltavlen (24) forbedrer laserstrålens synlighed ved ugunstige betingelser og større afstande.

Den reflekterende del af laser-måltavlen (24) forbedrer laserlinjens synlighed, og takket være den transparente del er laserlinjen også synlig fra bagsiden af laser-måltavlen.

Arbejde med stativet

Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"-stativholderen (6) på stativets (27) gevind eller på et normalt fotostativs gevind. Skru måleværktøjet fast igen med stativets låseskrue.

Juster stativet groft, før du tænder måleværktøjet.

Fastgørelse med universalholderen (se billede J)

Ved hjælp af universalholderen (22) kan du fastgøre måleværktøjet på f.eks. lodrette flader eller magnetiserbare materialer. Universalholderen kan også bruges som gulvstativ og letter højdejusteringen af måleværktøjet.

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster universalholderen (22) groft, før du tænder måleværktøjet.

Arbejde med holderen LB 10

Ved hjælp af holderen (23) kan du fastgøre måleværktøjet på lodrette flader eller magnetiserbare materialer. I kombination med loftsklemmen (21) kan måleværktøjet også justeres i højden.

180 | Dansk

▶ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster holderen (23) groft, før du tænder måleværktøjet.

Arbejde med lasermodtageren (se billede J)

Ved ugunstige lysforhold (lyse omgivelser, direkte sollys) og på større afstande bruger du lasermodtageren (26) for bedre at kunne finde laserlinjerne.

Alle driftsmåder egner sig til drift med lasermodtager (26).

Laserbriller

Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.

▶ Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.

Arbejdseksempler (se billeder E-K)

Eksempler på anvendelsesmuligheder for måleværktøjet finder du på illustrationssiderne.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.

Opbevar og transporter kun måleværktøjet i beskyttelsestasken (30) eller i kufferten (31).

Skal måleværktøjet repareres, indsendes det i beskyttelsestasken (30) eller i kufferten (31).

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også

under: www.bosch-pt.com

Bosch-kunderådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til vores produkter og tilbehørsdele.

Produktets 10-cifrede varenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De anbefalede Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsektspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Eventuelle mere vidtgående nationale forskrifter skal også overholdes.

Bortskaffelse

Måleværktøjer, akkuer/batterier, tilbehør og emballage skal bortskaffes miljø-mæssigt korrekt, så de kan genvindes.

Smid ikke måleværktøjer og akkuer/batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Udtjente måleværktøjer og defekte eller udtjente akkuer/batterier skal bortskaffes separat. Brug det gældende afleveringssystem.

Bosch Power Tools 1 609 92A 9B1 | (14.08.2024)

182 | Svensk

Bortskaffes udstyret ikke korrekt, kan affald af elektrisk og elektronisk udstyr beskadige miljøet og skade menneskers sundhed, hvis det indeholder farlige stoffer.

Akkuer/batterier:

Li-ion:

Læs og overhold henvisningerne i afsnittet om transport (se "Transport", Side 181).

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Dette tilbehøret inngår ikke i standard-leveransen.

Tekniske data

Punkt- og linjelaser GCL 12V-50-22 CG
Artikkelnummer	3 601 K66 S..
RekkeviddeA)
– Laserlinjer standard 25 m
– Laserlinjer med lasermottaker 5–50 m
– Laserpunkter 10 m
NivelleringsnøyaktighetB)C)
– Laserlinjer ±0,3 mm/m

Bosch Power Tools 1 609 92A 9B1 | (14.08.2024)

206 | Norsk

Drift med engangsbatterier

Batteriet må oppbevares ved temperatur fra -20 °C til 50 °C. Du må for eksempel ikke la det ligge i bilen om sommeren.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Følg anvisningene om kassering.

Måleverktøyet må ikke senkes ned i vann eller andre væsker.

Måleverktøy og oppladbare batterier / engangsbatterier må ikke kastes som vanlig husholdningsavfall!

Bare for land i EU:
