Toote tüüp	Laserpunktid ja jooned, laserklass 2
Mark	Bosch
Mudel	GCL 12V-50-22 CG Professional
Laserjoone ulatus (standard)	25 m
Laserpunkti ulatus	10 m
Tasandustäpsus (jooned)	±0,3 mm/m
Tasandustäpsus (punktid)	±0,7 mm/m
Isetasandusvahemik	±4°
Tasandusaeg	< 4 s
Toiteallikas	Liitium-ioon aku 12 V (soovitatav GBA 12V...) või aluselised patareid 4 × 1,5 V LR6 (AA) adapteri kaudu
Tööaeg (punktide ja ristjoonte režiim)	8 h (Li-Ion aku), 4 h (aluselised patareid)
Mõõtmed (p × l × k)	152 × 68 × 116 mm
Kaal (ilma aku/ adapterita)	0,59 kg
Kaitseaste	IP65
Raadioliides	Bluetooth® 5.2 (Low Energy), maks. ulatus 30 m
Töörežiimid	Punktid ja ristjooned, horisontaaljoon, vertikaaljoon, punktid
Kallutusfunktsioon	Jah, automaatne lülitus väljaspool isetasandusvahemikku
Automaatne väljalülitus	Pärast 120 min (välja lülitatav)
Kasutustemperatuur	−10 °C kuni +45 °C
Statiivühendus	1/4"
Kaugjuhtimine	Bosch Levelling Remote App (nutitelefon) kaudu
Puhastamine ja hooldus	Pehme ja niiske lapp, ilma pesu- ja lahustiteta
Remonditavus	Bosch müügijärgne teenindus, varuosad saidil www.bosch-pt.com
Tarne sisu	Mõõteseade, aku (vastavalt versioonile), patareiadapter, kaitseümbris, valikulised tarvikud (pöördtugi, statiiv jne)

Korduma kippuvad küsimused - GCL 12V-50-22 CG Professional BOSCH

Kuidas seadet sisse lülitada ja režiimi valida?

Asetage sisse/välja lüliti (4) asendisse ON. Vajutage laseri töörežiimi nuppu (3), et vahetada režiimide vahel: punktid ja ristjooned, horisontaaljoon, vertikaaljoon või punktid. Seade projitseerib kohe vastava laserkiire.

Milline on aku tööaeg ja kuidas seda laadida?

Liitium-ioon akuga 12 V (2-3 Ah) on tööaeg punktide ja ristjoonte režiimis umbes 8 h. Aluseliste patareidega 4×AA on see 4 h. Kasutage ainult soovitatud laadijaid (GAL 12..., GAX 18...). Laadige aku enne esimest kasutamist täielikult.

Kuidas kontrollida seadme täpsust?

Tehke enne iga tööd täpsuskontroll. Järgige juhendis kirjeldatud protseduuri: horisontaaljoone puhul mõõtke 5 m kaugusel kahe seina vahel; vertikaaljoone puhul kasutage ukseava. Lubatud maksimaalne hälve on ±0,3 mm/m joonte ja ±0,7 mm/m punktide korral.

Kas ma saan seadet väljas kasutada?

Jah, seade on mõeldud kasutamiseks sise- ja välistingimustes. Siiski võib laseri ulatus päikese käes väheneda. Kasutage laseri vastuvõtuelementi (tarvik) pikkadel vahemaadel või eredas päevavalguses.

Kuidas kasutada Bluetooth® funktsiooni?

Aktiveerige Bluetooth®, vajutades lühidalt Bluetooth® nuppu (2). Laadige alla Bosch Levelling Remote App rakendus oma nutitelefoni. Järgige juhiseid ühenduse loomiseks. Seejärel saate seadet kaugjuhtida.

Mida teha, kui seade ei tasandu?

Kui seade on kallutatud rohkem kui ±4°, lülitub see kallutusrežiimi ja jooned vilguvad. Asetage see stabiilsele horisontaalsele pinnale või statiivile. Kui probleem püsib, kontrollige pinda ja oodake, kuni seade saavutab toatemperatuuri.

Kuidas seadet puhastada?

Puhastage seadet pehme ja niiske lapiga. Ärge kasutage pesu- ega lahustusaineid. Puhastage regulaarselt laserkiire väljundi ümbrust. Hoidke seadet kaitseümbrises või karbis.

Millised tarvikud on saadaval?

Valikulised tarvikud: pöördtugi RM 20, statiiv, laseri vastuvõtuelement, laseri sihtmärk, laseri nägemisprillid, universaaltugi, laeklamber, teleskoopvarras jne. Kontrollige ühilduvust juhendist.

Millised on olulised ohutusjuhised?

Ärge kunagi suunake laserkiirt inimeste ega loomade poole. Ärge kasutage laseri nägemisprille kaitseprillidena. Vältige plahvatusohtlikku keskkonda. Kaitske akut kuumuse ja niiskuse eest. Kõigi juhiste saamiseks lugege kasutusjuhendit.

Kust leian varuosi ja lasen seadet parandada?

Külastage saidi www.bosch-pt.com jaotist. Prantsusmaal võtke ühendust Bosch klienditeenindusega numbril 09 70 82 12 26 või kasutage veebis SAV DIRECT vormi. Remonti peab tegema kvalifitseeritud spetsialist.

KASUTUSJUHEND GCL 12V-50-22 CG Professional BOSCH

Algupärane kasutusjuhend

Instrukcijas originalvaloda

Originall instrukcija

Mõõtmeseadmega ohutu ja täpse töö tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid. HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.

▶ Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõõteriista kujutisel jooniste leheküljel). Kui laseri hoiatussildi tekst ei ole teie riigis köneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. - Ärge tehke laserseadmes mingeid muudatusi. - Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest. - Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö.

• Ärge laske lastel kasutada lasermõõteseadet ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada.
• Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.
• Ärge muutke ega avage akut. On lühiseoht. Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. Väärkasutuse või kahjustatud aku korral võib süttiv vedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge ka arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. ▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõõgid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. Kasutusvälisel ajal hoidke akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. ▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest. ▶ Laadige akusid ainult tootja soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Hoidke magnetiline lisavarustus eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Lisavarustuse magnetid tekitavad välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.

Hoidke magnettarvikud eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Tarvikute magnetite toime võib põhjustada pöördumatuid andmekadusid.

Mõõteseade on varustatud raadioliidesega. Järgida tuleb kohalikke tööpiiranguid, nt lennukites või haiglates.

Sõnamärk Bluetooth® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sõnamärki/neid kujutismärke litsentsi alusel.

▶ Ettevaatust! Mööteseadme Bluetooth® abil kasutamisel võidakse segada teisi seadmeid ja süsteeme, lennukeid ja meditsiinilisi seadmeid (nt südamestimulaatorid, kuuldeaparaadid). Samuti ei saa täielikult välistada kahjulikku mõju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage mööteseadet Bluetooth® abil meditsiiniliste seadmete, tanklate ja keemiliste süsteemide läheduses, plahvatusohtlikes ja lõhketööde tegemise piirkondades. Ärge kasutage mööteseadet Bluetooth® abil lennukites. Vältige seadme pikemaajalist kasutamist oma keha vahetus läheduses.

Toote kirjeldus ja kasutusjuhend

Järgige kasutusjuhendi eesmises osas toodud jooniseid.

Nõuetekohane kasutamine

Mõõteseade on ette nähtud horisontaalsete ja vertikaalsete joonte ning loodimispunktide määramiseks ja kontrollimiseks.

Mõõteriist sobib kasutamiseks sise- ja välistingimustes.

Käesolev toode on tarbijatele mõeldud lasertoode, mis vastab standardile EN 50689.

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid.

(2) Nupp Bluetooth® (3) Laseri-töörežiimi nupp (4) Sisse-/väljalüliti (5) Laserkiirguse väljumisava (6) Statiivi kinnituskoht 1/4" (7) Juhtsoon (8) Laseri hoiatussilt (9) Seerianumber

(1) Aku/patareide laetuse taseme näit

Eesti | 607

(10) Aku ^a) (11) Patareiadapteri sulgekübar (12) Aku/patareiadapteri vabastusnupp (13) Patareid ^a) (14) Patareiadapteri ümbris (15) Akupesa (16) Piklik kinnitusava ^a) (17) Juhtsiin ^a) (18) Pöördhoidik (RM 20) ^a) (19) Pöördhoidiku peenreguleerimiskruvi ^a) (20) Magnet ^a) (21) Laeklamber (DK 20) ^a) (22) Universaalne hoidik ^a) (23) Hoidik (LB 10) ^a) (24) Laseri märklaud ^a) (25) Laseri vaateprillid ^a) (26) Laservastuvõtja ^a) (27) Statiiv ^a) (28) Teleskoopvarras ^a) (29) Patareiadapter (30) Kaitsekott ^a) (31) Kohver ^a)

Punkt- ja joonlaser GCL 12V-50-22 CG
Tootenumber	3 601 K66 S..
TööpiirkondA)
- Standardsed laserijooned 25 m
- Laserijooned laserikiire vastuvõtjaga 5–50 m
- Laseripunktid 10 m

Bosch Power Tools 1 609 92A 9B1 | (14.08.2024)

608 | Eesti

Punkt- ja joonlaser GCL 12V-50-22 CG

NivelleerimistäpsusB)C)
-Laserijooned ±0,3 mm/m
-Laseripunktid ±0,7 mm/m
Isenivelleerumispiirkond ±4°
Nivelleerumisaeg < 4 s
Kontrollkõrgust ületav max töökõrgus 2000 m
Max suhteline õhuniiskus 90%
Määrdumisaste vastavalt IEC 61010-1 2	D)
Laseri klass 2
Laserijoon
-Laseri tüüp < 10 mW, 500–540 nm
-C610
-Hajumine 50 × 10 mrad (täispööre)
-Pulseerimissagedus 10 kHz
Laseripunkt
-Laseri tüüp < 1 mW, 500–540 nm
-C61
-Hajumine 0,8 mrad (täispööre)
-Pulseerimissagedus	1 kHz
Lühim impulsi kestus	0,03 ms
Ühilduv laservastuvõtja	LR 7
Statiivi kinnituskoht	1/4"
Energiavarustus
-Li-ioonaku	12 V
-Leelis-mangaanpatareid (patareiadapteriga)	4 × 1,5 V LR6 (AA)
Tööaeg ristjoon- ja punktrežiimis E)
-Li-ioonakuga	8 h
-Leelis-mangaanpatareidega	4 h
Bluetooth® mõõteriist

Eesti | 609

Punkt- ja joonlaser GCL 12V-50-22 CG
- Ühilduvus Bluetooth® 5.2 (Low Energy)	F)
- Signaali max ulatus 30 m	G)
- Töösagedusala 2402–2480 MHz
- Max saatevõimsus 3,3 mW
Bluetooth® nutitelefon
- Ühilduvus Bluetooth® 5.2 (Low Energy)	F)
KaalH)	0,59 kg
Mõõtmed (pikkus × laius × kõrgus) 152 × 68 × 116 mm
KaitseklassI)	IP65
Soovitatav keskkonnatemperatuur laadimisel 0 °C ... +35 °C
Lubatud ümbritseva keskkonna temperatuur töö ajal –10 °C ... +45 °C
Lubatud keskkonnatemperatuur hoiustamisel (ilma akuta)	-20 °C ... +70 °C
Soovitatavad akud(2–3 Ah)	GBA 12V...
Soovitatavad laadimisseadmed GAL 12...	GAX 18...

A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda vähendada. B) Näidatud väärtused eeldavad normaalseid kuni soodsaid keskkonnatingimusi (nt vibratsiooni, udu, suitsu, otsese päikesekiirguse puudumine). Suurte temperatuurikõikumiste järel võib tekkida täpsushälbeid. C) Maksimaalse isenivelleerumispiirkonna korral tuleb lisaks arvestada kõrvalekaldega ±0,1 mm/m. D) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. E) Lühemad tööajad Bluetooth®ga töötamisel F) Bluetooth® Low Energy seadmete korral ei pruugi olenevalt mudelist ja operatsioonisüsteemist ühenduse loomine võimalik olla. Bluetooth®-seadmed peavad toetama SPP-profiili. G) Ulatus võib olenevalt välistest tingimustest, sh kasutatavast vastuvõtuseadmest, tugevalt varieeruda. Suletud ruumides ja metallpiirete tõttu (nt seinad, riiulid, kohver jms) võib Bluetooth®-ulatus oluliselt väiksem olla. H) Kaal ilma akuta/patareiadapterita/patareideta I) Li-ioonaku ja patareiadapter ei kuulu kaitseklassi alla. Teie mõõteseadme ühetähenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit (9).

610 | Eesti

Mõõteseadme energiavarustus

Mõõteseade saab töötada standardsete patareidega või Boschi Li-ioonakuga.

Patairežiim

Mõõteriistas on soovitatav kasutada leelis-mangaan-patareisid.

Patareid asetatakse patareiadapterisse.

▶ Patareiadapter on mõeldud kasutamiseks ainult selleks ettenähtud Boschi mõõteseadmetes, seda ei tohi kasutada elektrilistes tööriistades.

Patareide sissepanekuks lükake patareiadapteri ümbris (14) akupessa (15). Asetage patareid ümbrisesse vastavalt sulgekübaral (11) olevale joonisele. Lükake sulgekübar ümbrisele, nii et see tuntavalt fikseerub.

Patareide (13) eemaldamiseks vajutage sulgekübaral (11) lukustuse vabastusnuppe (12) ja tõmmake sulgekübar ära. Eemaldage patareid. Sees oleva ümbrise (14) eemaldamiseks akupesast haarake ümbrisest ja tõmmake see kergelt külgseinale surudes mõõteseadmest välja.

Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid.

Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemaajalisel mõõteseadmes seismisel korrodeeruda.

Akurežiim

▶ Kasutage ainult tehnilistes andmetes toodud laadimisseadmeid. Ainult need laadimisseadmed on ette nähtud teie mõõteriistas kasutatud Li-ioonaku laadimiseks.

Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.

Sisseasetamiseks lükake laetud aku (10) akupessa (15) nii, et see seal tuntavalt fikseerub.

Aku (10) eemaldamiseks suruge lukustuse vabastamisnuppusid (12) ja tõmmake aku akupesast (15) välja. Ärge rakendage seejuures jõudu.

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke akut temperatuuril -20 °C kuni 50 °C. Ärge jätke akut suvel autosse.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Järgige ringlussevõtu juhiseid.

Mõõteriista laetusseisundi näit

Laetusseisundi näit (1) näitab sisselülitatud mõõteriista korral aku või patareide hetkelist laetusseisundit.

Kui aku või patareid tühjenevad, siis laseri joonte heledus tasapisi väheneb.

Kui aku või patareid on peaaegu tühjad, vilgub laetusseisundi näit (1) pidevalt.

Laserijooned vilguvad iga 5 minuti tagant kestusega umbes 5 sekundit.

Kui aku või patareid on tühjad, vilguvad laserijooned ja laetusseisundi näit (1) enne mõõteriista väljalülitumist veel ühe korra.

Töö

Seadme kasutuselevõtt

▶ Kaitske mõõteriista niiskuse ja otsese päikesekirguse eest. - Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste

kätte. Ärge jätke seda nt pikemaks ajaks autosse. Laske suuremate temperatuurikõikumiste korral mõõteriista temperatuuril kõigepealt ühtlustuda ja tehke enne töö jätkamist alati täpsuskontroll (vaadake „Mõõteseadme täpsusekontrolli“, Lehekülg 615).

Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda.

Vältige tugevaid lööke või mõõteseadme kukkumist. Mõõteseadme tugevate väliste mõjutuste järel peate alati enne edasitöötamist viima läbi täpsusekontrolli (vaadake „Mõõteseadme täpsusekontrolli“, Lehekülg 615). ▶ Transpordi ajaks lülitage mõõteseade välja. Väljalülitamisel lukustatakse pendlisõlm, mida järsud liigutused võiksid kahjustada.

Sisse-/väljalülitamine

Mõõteseadme sisselülitamiseks lükake sisse-/väljalüliti (4) asendisse ON. Mõõteseade saadab kohe pärast sisselülitamist väljumisavadest (5) välja laserikiired.

- Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant.

Mõõteriista väljalülitamiseks lükake sisse-/väljalüliti (4) asendisse OFF. Väljalülitamisel pendlisõlm lukustatakse.

- Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Kui mõõteseadme temperatuur läheneb maksimaalsele lubatud töötemperatuurile, siis laserjoonte heledus tasapisi väheneb.

Kõrgeima lubatud töötemperatuuri ületamisel vilguvad laserijooned kiires taktis, seejärel lülitub mõõteriist välja. Pärast jahtumist on mõõteriist jälle töövalmis ja selle võib uuesti sisse lülitada.

Automaatne väljalülitumine

Kui u 120 min jooksul ei vajutata ühtegi mõõteseadme nuppu, lülitub mõõteseade aku või patareide säästmiseks automaatselt välja.

Mõõteseadme taassisselülitamiseks automaatse väljalülitumise järel võite lükata sisse-/väljalüliti (4) kõigepealt asendisse OFF ja seejärel mõõteseadme uuesti sisse lülitada või vajutada laserrežiimi nuppu (3).

Väljalülitusautomaatika inaktiveerimiseks hoidke (sisselülitatud mõõteseadme korral) laserirežiimi nuppu (3) vähemalt 3 s surutult all. Kui väljalülitusautomaatika on inaktiveeritud, vilguvad laserkiired korraks kinnituseks.

Väljalülitusautomaatika aktiveerimiseks lülitage mõõteseade välja ja uuesti sisse.

Töörežiimid

Mõõteriistal on mitu töörežiimi, mida võite igal ajal vahetada:

• Ristjoon- ja punktrežiim: Mõõteseade tekitab horisontaalse ja vertikaalse laserkiire ettesuunas ning laserpunkti vertikaalselt üles ja alla. Laserjooned ristuvad 90° nurga all.
• Horisontaalne joonrežiim: Mõõteseade tekitab horisontaalse laserjoone ettesuunas.
• Vertikaalne joonrežiim: Mõõteseade tekitab vertikaalse laserkiire ettesuunas. Kui mõõteseade on paigutatud ruumi, kuvatakse vertikaalne laserjoon laes ülemisest laserpunktist väljuvana.

Kui mõõteseade on paigutatud vahetult seina äärde, tekitab vertikaalne laserjoon peaaegu täielikult ringikujulise laserjoone (360° joon).

Punktrežiim: Mõõteseade tekitab laserpunkti vertikaalselt üles ja vertikaalselt alla.

Töörežiimi vahetamiseks vajutage korduvalt laseri töörežiimi nuppu (3), kuni laserikiired tekitatakse soovitud töörežiimis.

Kõik töörežiimid on võimalikud nii nivelleerimisautomaatikaga kui ka kaldefunktsiooniga.

Kõik töörežiimid sobivad tööks laseri vastuvõtjaga (26).

Nivelleerimisautomaatika

Mõõteriist jälgib töö ajal pidevalt asendit. Isenivelleerumispiirkonnas ±4° ülesseadmisel töötab see nivelleerimisautomaatikaga. Väljaspool isenivelleerumispiirkonda vahetub see automaatselt kaldefunktsiooni.

Töötamine nivelleerimisautomaatikaga

Asetage mõõteseade horisontaalsele stabiilsele alusele, kinnitage pöördhoidikule (18) või statiivile (27).

Nivelleerimisautomaatika korrigeerib automaatselt ebatasasused isenivelleerumispiirkonnas ±4°. Niipea, kui laserikiired enam ei vilgu, on mõõteseade nivelleeritud.

Kui automaatne nivelleerumine ei ole võimalik, sest mõõteseadme tugipind erineb horisontaalpinnast rohkem kui 4°, vilguvad laserikiired kõigepealt 2 s kiires taktis, seejärel iga 5 s järel korduvalt kiires taktis. Mõõteseade on kaldefunktsioonis.

Edasiseks töötamiseks nivelleerimisautomaatikaga seadke mõõteriist horisontaalseks ja oodake ära isenivelleerumine. Niipea, kui mõõteriist on isenivelleerumispiirkonnas ±4°, põlevad laserikiired pidevalt.

Raputuste või asendimuutuste korral töö ajal nivelleeritakse mõõteseade automaatselt uuesti. Pärast nivelleerumist kontrollige laserkiirte asendit võrdluspunktide suhtes, et vältida mõõteseadme nihkumisest tingitud vigu.

Töötamine kaldefunktsiooniga

Asetage mõõteseade kaldu olevale aluspinnale. Kaldefunktsiooniga töötamisel vilguvad laserijooned kõigepealt 2 s kiires taktis, seejärel iga 5 s järel korduvalt kiires taktis.

Kaldefunktsioonis laserijooni ei nivelleerita ja need ei ole enam tingimata üksteise suhtes risti.

Kaugjuhtimine rakenduse Bosch Levelling Remote App abil

Mõõteseade on varustatud Bluetooth®-mooduliga, mis võimaldab raadiotehnikat kasutades kaugjuhtimist Bluetooth®-liidesega nutitelefoni abil.

Selle funktsiooni kasutamiseks läheb vaja rakendust (äppi) Bosch Levelling Remote

App. Selle saate olenevalt lõppseadmest vastavast rakenduste poest (Apple App Store, Google Play Store) alla laadida.

Teavet süsteemi vajalike eeltingimuste kohta sidumiseks Bluetooth® abil leiate Boschi Internetisaidilt www.bosch-pt.com alt

Bluetooth® abil kaugjuhtimise kasutamisel võivad halbade vastuvõtutingimuste korral esineda ajalised viivitused mobiil- ja mõõteseadme vahel.

Mobiilse lõppseadmega ühenduse moodustamine/lõpetamine

Mõõteriista sisselülitamise järel on funktsioon Bluetooth® alati välja lülitatud.

Funktsiooni Bluetooth® kaugjuhtimise jaoks sisselülitamine:

- Vajutage lühidalt nuppu Bluetooth® (2). Kinnituseks vilgub nupp aeglases taktis.

- Kui mõõteriist oli juba mobiilse lõppseadmega ühendatud ja see (aktiivse Bluetooth® liidesega) mobiilne lõppseade on tööulatuses, taastatakse ühendus selle mobiilse lõppseadmega automaatselt. Ühendus on edukalt loodud, kui nupp Bluetooth® (2) pidevalt põleb.

Bluetooth® ühendus võib liiga pika vahemaa või takistuste korral mõõteriista ja mobiilse lõppseadme vahel ning elektromagnetiliste häireallikate korral katkeda. Sel juhul vilgub nupp Bluetooth® (2).

Uue ühenduse moodustamine (esmakordne ühendamine või ühendamine muu mobiilse lõppseadmega):

• Veenduge, et liides Bluetooth® on mobiilsel lõppseadmel aktiveeritud ning Bluetooth® nupp mõõteriistal sisse lülitatud.
• Käivitage Bosch Levelling Remote App. Kui leitakse mitu aktiivset mõõteriista, valige sobiv mõõteriist.
• Vajutage mõõteriistal nuppu Bluetooth® (2) ja hoidke seda vajutatult, kuni nupp kiires taktis vilgub.
• Kinnitage ühendust oma mobiilsel lõppseadmel.
• Ühendus on edukalt loodud, kui nupp Bluetooth® (2) pidevalt põleb.
• Kui ühendamine ei ole võimalik, vilgub nupp Bluetooth® (2) edasi kiires taktis.

Funktsiooni Bluetooth® väljalülitamine:

Vajutage lühidalt nuppu Bluetooth® (2), nii et see kustub või lülitage mõõteriist välja.

Lähtestamine tehaseseadetele:

– Lähtestamisel tehaseseadetele kustutatakse mõõteriistas kõik ühendusandmed. - Kui mobiilne lõppseade, millega mõõteriist oli juba ühendatud, asub tööulatuses, siis lülitage sellel lõppseadmel kas funktsioon Bluetooth® välja või kustutage lõppseadmel ühendus mõõteriistaga. - Lülitage mõõteriist sisse. Vajutage seejärel mõõteriistal lühidalt nuppu Bluetooth® (2). Kinnituseks vilgub nupp aeglases taktis. - Vajutage seejärel samaaegselt nuppu Bluetooth® (2) ja laseri-töörežiimi nuppu (3) 3 s, kuni nupp Bluetooth® (2) korraks süttib ja uuesti kustub. - Mõõteriist on lähtestatud tehaseseadetele.

Mõõteriista tarkvaravärskendus

Kui mõõteriista jaoks on saadaval tarkvaravärskendus, kuvatakse rakenduses Bosch Levelling Remote App teade. Värskenduse installimiseks järgige rakenduses toodud suuniseid.

Värskendamise ajal vilgub nupp Bluetooth® (2) kiires taktis. Muud nupud on kuni värskenduse eduka installimiseni inaktiveeritud ja laserijooned välja lülitatud.

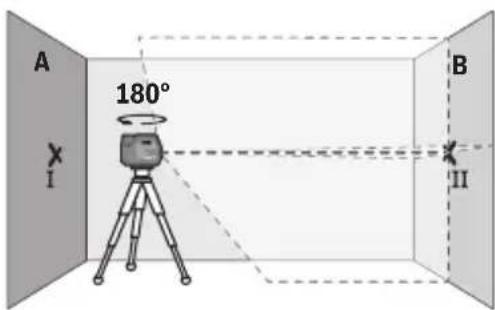

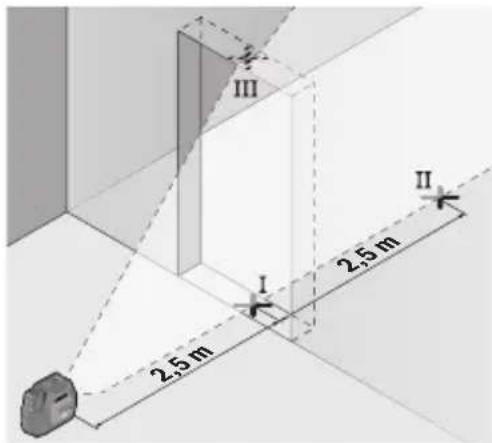

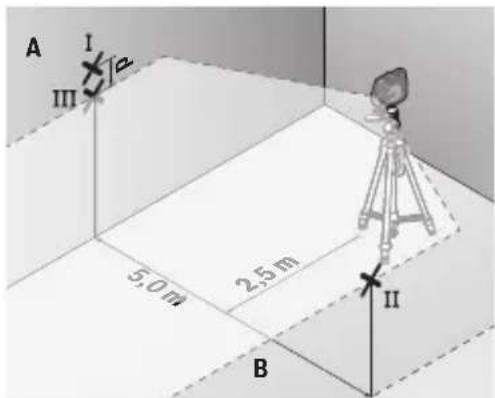

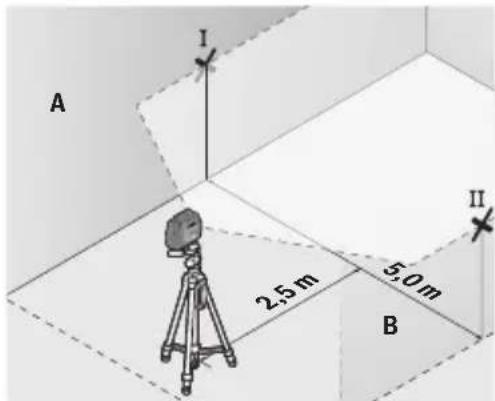

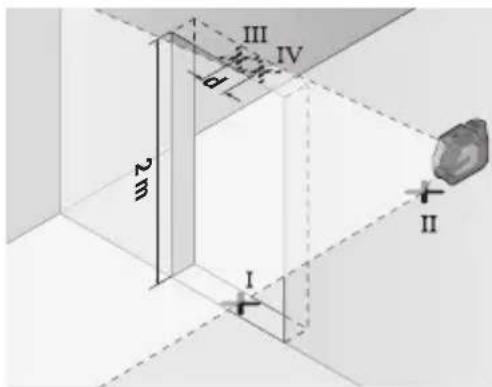

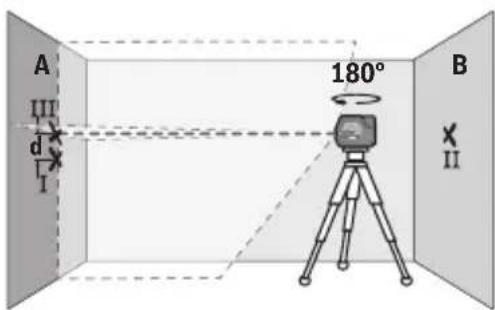

Mõõteseadme täpsusekontroll

Täpsust mõjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt ülespoole suunatud temperatuurierinevused võivad laserkiire kõrvale kallutada.

Maapinnast kerkiva soojuse termiliste mõjude vähendamiseks on soovitav mõõteriista kasutada statiivil. Lisaks paigaldage mõõteseade võimalikult tööpinna keskele.

Väliste mõjude kõrval võivad hälbeid tekitada ka seadmepõhised mõjud (nt kukkumised või tugevad lõögid). Seepärast kontrollige nivelleerimistäpsust iga kord enne töö algust. Kontrollige alati kõigepealt horisontaalse laserijoone kõrgus- ja nivelleerumistäpsust, seejärel vertikaalse laserijoone nivelleerumistäpsust ning loodimistäpsust.

Kui mõõteriist peaks kontrollimisel ületama maksimaalset hälvet, laske seda remontida mõnes Bosch-klienditeeninduses.

Horisontaalse joone kõrguse täpsuse kontrollimine

Kontrollimiseks vajate vaba mõõtelõiku 5 m kindlal aluspinnal kahe seina, A ja B vahel.

- Kinnitage mõõteseade seina A lähedale statiivile või asetage stabiilsele tasasele aluspinnale. Lülitage mõõteseade sisse ja valige ristjoonrežiim.

- Suunake laser lähemale seinale A ja laske mõõteseadmel nivelleeruda. Märgistage punkti keskkoht, kus laseri jooned seinal ristuvad (punkt I).

- Pöörake mõõteseadet 180°, laske nivelleeruda ja märgistage laseri joonte ristumispunkt vastasoleval seinal B (punkt II).

- Paigaldage mõõteseade - ilma seda pööramata - seina B lähedale, lülitage sisse ja laske nivelleeruda.

- Joondage mõõteseade (statiivi abil või vajadusel alusplaati kasutades) kõrguse suunas nii, et laseri joonte ristumispunkt oleks täpselt eelnevalt märgitud punktis II seinal B.

- Pöörake mõõteseadet ilma kõrgust muutmata 180°. Suunake see seinale A nii, et vertikaalne laserijoon läbiks juba märgistatud punkti I. Laske mõõteseadmel nivelleeruda ja märgistage seinal A laserijoonte ristumispunkt (punkt III).

- Märgistatud punktide I ja III vahekaugus d seinal A näitab mõõteseadme tegelikku kõrgusehälvet.

Mõõtelõigul 2 × 5 m = 10 m on maksimaalne lubatud hälve:

10 m × ±0,3 mm/m = ±3 mm. Erinevus d punktide I ja III vahel tohib olla järelikult kõige rohkem 3 mm.

Horisontaalse joone nivelleerimistäpsuse kontrollimine

Kontrollimiseks vajate vaba pinda u 5 × 5 m.

- Kinnitage mõõteriist seinte A ja B vahele statiivile või asetage see tugevale, tasasele aluspinnale. Lülitage mõõteriist sisse ja valige horisontaalne joonrežiim. Laske mõõteriistal nivelleeruda.

- Märkige mõõteseadmest 2,5 m kaugusele mõlemale seinale laserijoone keskkoht (punkt I seinal A ja punkt II seinal B).

- Seadke mõõteseade 180° pööratult 5 m kaugusele ja laske sellel nivelleeruda.

• Joondage mõõteseadme kõrgus (statiivi abil või vajaduse korral esemete allaasetamisega) nii, et laserijoone keskkoht oleks täpselt eelnevalt seinal B märgitud punktis II.
• Märkige seinale A laserijoone keskkoht punktina III (vertikaalselt punktist I kõrgemale või madalamale).
• Erinevus d seinale A märgitud punktide I ja III vahel on mõõteseadme tegelik hälve horisontaalsuunast.

Mõõtelõigul 2 × 5 m = 10 m on maksimaalne lubatud hälve:

10 m × ±0,3 mm/m = ±3 mm. Erinevus d punktide I ja III vahel tohib olla järelikult kõige rohkem 3 mm.

Vertikaalse joone nivelleerimistäpsuse kontrollimine

Kontrollimiseks vajate ukseava, mille mõlemal pool on vähemalt 2,5 m vaba ruumi (tugeval aluspinnal).

- Asetage mõõteriist ukseavast 2,5 m kaugusele stabiilsele tasasele aluspinnale (mitte statiivile). Lülitage mõõteriist sisse ja valige vertikaalne joonrežiim. Suunake laserijoon ukseavale ja laske mõõteriistal nivelleeruda.

- Märgistage vertikaalse laseri joone keskpunkt ukseava põrandal (punkt I), 5 m kaugusel teisel pool ukseava (punkt II) ning ukseava ülemisel serval (punkt III).

- Pöörake mõõteseadet 180° ja paigaldage teisele poole ukseava, punkti II taha. Laske mõõteseadmel nivelleeruda ja suunake vertikaalne laseri joon nii, et selle keskkoht läbiks täpselt punkte I ja II.

• Märgistage laseri joone keskpunkt ukseava ülemisel serval punktina IV.
• Märgistatud punktide III ja IV vahekaugus d näitab mõõteseadme tegelikku hälvet vertikaalist.
• Mõõtke ukseava kõrgus. Arvutage maksimaalne lubatud hälve järgmiselt: ukseava kahekordne kõrgus × 0,3 mm/m Näide: ukseava kõrguse korral 2 m tohib maksimaalne hälve olla 2 × 2 m × ±0,3 mm/m = ±1,2 mm. Punktid III ja IV tohivad olla järelikult teineteisest kõige rohkem 1,2 mm kaugusel.

Loodimistäpsuse kontrollimine

Kontrollimiseks vajate vaba mõõtelõiku põranda ja lae vahel kindlal aluspinnal pikkusega u 5 m.

- Kinnitage mõõteseade pöördhoidikule (18) ja asetage põrandale. Lülitage mõõteseade sisse ja valige punktrežiim. Laske mõõteriistal nivelleeruda.

- Märgistage laes ülemise laserpunkti kese (punkt I). Märgistage lisaks põrandal alumise laserpunkti kese (punkt II).

5m

d

- Pöörake mõõteseadet 180°. Seadke see nii, et alumise laserpunkti kese on juba märgitud punkti II kohal. Laske mõõteseadmel nivelleeruda. Märgistage ülemise laserpunkti kese (punkt III).

180°

- Märgitud punktide I ja III vahekaugus d laes on mõõteseadme tegelik hälve vertikaalsuunast.

Arvutage maksimaalne lubatud hälve järgmiselt:

kahekordne vahekaugus põranda ja lae vahel × 0,7 mm/m.

Näide: kauguse korral põranda ja lae vahel 5 m tohib maksimaalne hälve olla

2 × 5 m × ± 0,7 mm/m = ± 7 mm. Punktid I ja III tohivad olla järelikult teineteisest kõige rohkem 7 mm kaugusel.

Töösuunised

▶ Kasutage märgistamiseks alati ainult laserpunkti või laserjoone keskpunkti.

Laserpunkti suurus või laserjoone laius muutuvad kauguse suurenedes.

Töötamine pöördhoidikuga RM 20 (vaata jooniseid A–D)

Pöördhoidikuga (18) saate mõõteseadet pöörata 200° keskse, alati nähtava loodimispunkti ümber. Nii saab laserijooni suunata, ilma et mõõteseadme asendit tuleks muuta.

Peenseadekruviga (19) saab vertikaalseid laserijooni täpselt võrdluspunktidesse suunata.

620 | Eesti

Asetage mõõteseade juhtsoonega (7) juhtsiinile (17) pöördhoidikul (18) ja lükake mõõteseade platvormil oleva piirajani.

Eemaldamiseks tõmmake mõõteseade vastupidises suunas pöördhoidikult maha.

Pöördhoidiku võimalikud asendid:

– püstasendis tasasel pinnal, - kruviga kinnitatult vertikaalsel pinnal, - magneti (20) abil kinnitatult metallpindadel, – laeklambri (21) abil kinnitatult laeliistudel.

Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.

Enne mõõteriista sisselülitamist joondage pöördhoidik (18) ligikaudu.

Töötamine laseri märklauaga

Laseri märklaud (24) parandab laserkiire nähtavust ebasoodsates tingimustes ja suuremate kauguste korral.

Laseri märklaua (24) peegeldav pind parandab laserijoone nähtavust, läbi läbipaistva pinna on laserijoon tuvastatav ka laseri märklaua tagaküljel.

Töötamine statiiviga

Statiiv pakub stabiilset, reguleeritava kõrgusega mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga 1/4" (6) statiivi (27) või standardse fotostatiivi keermele. Kinnitage mõõteseade statiivi kinnituskruvi abil.

Enne mõõteseadme sisselülitamist joondage statiiv esialgselt.

Kinnitamine universaalhoidiku abil (vaata joonist J)

Universaalse hoidiku (22) abil saate kinnitada mõõteseadme nt vertikaalsetele pindadele või magnetiseeritavatele materjalidele. Universaalne hoidik sobib kasutamiseks ka põrandastatiivina ja lihtsustab mõõteseadme kõrguse joondamist.

Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.

Enne mõõteseadme sisselülitamist joondage hoidik (22) esialgselt.

Töötamine hoidikuga LB 10

Hoidikuga (23) saate kinnitada mõõteseadme vertikaalsetele pindadele või magnetiseeritavatele materjalidele. Kombineeritult laeklambriga saab mõõteseadet (21) ka kõrguse suunas joondada.

- Lisavarustuse kinnitamisel pindadele hoidke sõrmed magnetilise lisavarustuse tagaküljest eemal. Sõrmed võivad magnetite tugeva tõmbejõu tõttu vahele kinni jääda.

Enne mööteriista sisselülitamist joondage hoidik (23) ligikaudu.

Töötamine laserkiire vastuvõtjaga (vaata joonist J)

Ebasoodsates valgusoludes (hele ümbrus, otsene päikesekiirgus) ja suuremate vahekauguste korral kasutage laserijoonte paremaks leidmiseks laseri vastuvõtjat (26). Kõik töörežiimid sobivad tööks laseri vastuvõtjaga (26).

Laseri vaateprillid

Laseri prillid filtreerivad keskkonnavalgustust. Laseri valgus tundub seetõttu silmale heledam.

• Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest.
• Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Kasutusnäited (vt jooniseid E-K)

Näiteid mõõteseadme kasutamisvõimalustest leiate jooniste leheküljelt.

Hooldus ja korrashoid

Hooldus ja puhastamine

Hoidke mööteriist alati puhas.

Ärge kastke mööteriista vette ega muudesse vedelikesse.

Eemaldage määrdumised niiske, pehme riidelapiga pühkides. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt eriti laseri väljumisava juures olevaid pindu ja jälgige, et sinna ei jääks puhastuslapist niidiotsakesi.

Hoiustage ja transportige mõõteriista alati ainult kaitsekotis (30) või kohvris (31).

Remondijuhtumi korral andke mõõteriist üle kaitsekotis (30) või kohvris (31).

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Teavet detailjooniste ja varuosade kohta leiate: www.bosch-pt.com

622 | Eesti

Vastuse tooteid ja tarvikuid puudutavatele küsimustele saate Boschi rakendusnõustajatelt.

Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teenindusaadressid leiate:

Soovituslike liitiumioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Kasutajal on lubatud akusid vedada maanteel piiranguteta.

Kui saatjaks on kolmas osapool (nt õhuvedu või ekspedeerimine), tuleb järgida pakendile ja tähistusele esitatavaid erinõudeid. Toote veoks ettevalmistusse tuleb kaasata ohtlike ainete ekspert.

Akusid tohib lähetada üksnes siis, kui akude korpus on kahjustamata. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Järgige ka võimalikke täiendavaid riigisiseseid eeskirju.

Jäätmekäitlus

Mõõteseadmed, akud/patareid, lisavarustus ja pakendid tuleb suunata keskkonnasäästlikult taaskasutusse.

Ärge visake mõõteseadmeid ega patareisid olmejäätmete hulka!

Üksnes ELi liikmesriikidele:

Kasutuselt kõrvaldatud mõõteriistad ja defektsed või kasutatud akud/patareid tuleb eraldi jäätmekäitlusse suunata. Kasutage selleks ettenähtud kogumissüsteeme.

Mittesihipärasel kõrvaldamisel võivad vanad elektri- ja elektroonikaseadmed võimalike ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport esitatud juhiseid (vaadake „Transport“, Lehekülg 622).
