KULLANIM KILAVUZU GCL 12V-50-22 CG Professional BOSCH

tr Orijinal işletme talımatı

Türkçe.... Sayfa 263

Polski. ...... Strona 285

Čeština Stránka 307

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı bu güvenlik talimatına uygun olarak kullanılmazsa, ölçme cihazına entegre koruyucu donanımların işlevi kısıtlanabilir. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat – Burada anılan kullanım ve ayar donanımlarından farklı donanımlar veya farklı yöntemler kullanıldığı takdirde, tehlikeli ışın yayılımına neden olunabilir.
Bu ölçme cihazı bir lazer uyarı etiketi ile teslim edilir (ölçme cihazının resminin bulunduğu grafik sayfasında gösterilmektedir).
▶ Lazer uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki lazer uyarı etiketini mevcut lazer uyarı etiketi üzerine yapıştırın.

Lazer ışınıni başkalarına veya hayvanlara doğrultmayın ve doğrudan gelen veya yansıyan lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

▶ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin.
▶ Lazer donanımında hiçbir değişiklik yapmayın.
▶ Lazer gözlüğünü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz.
▶ Lazer gözlüğünü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.
Ölçme cihazının sadece kalifiye uzman personel tarafından ve orijinal yedek parçalarla onarılmasını sağlayın. Bu sayede ölçme cihazının güvenliğini sağlarsınız.
▶ Çocukların kontrolünüz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. İstemeden de olsa kendi gözlerinizin veya başkalarının gözlerinin kamaşmasına neden olabilirsiniz.

264 | Türkçe

• Ölçme cihazı ile içinde yanıcı sıvılar, gazlar veya tozlar bulunan patlama riski bulunan ortamlarda çalışmayın. Ölçme cihazı içinde tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir.
  Aküyü değiştirmeyin veya açmayın. Kısa devre tehlikesi vardır.
  Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sızabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
  ▶ Yanlış kullanım veya hasarlı akü, yanıcı sıvının aküden dışarı sizmasına neden olabilir. Bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas ederseniz temas eden yeri su ile yıkayın. Sıvı gözlerinize gelecek olursa hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
  ▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
  Kullanım dışındaki aküyü, kontaklar arasında köprüleme yapabilecek büro ataçları, madeni paralar, anahtarlar, civiler, vidalar veya başka küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
• Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.
• Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

Manyetik aksesuarları, implantlara ve kalp pili veya insulin pompası gibi özel tıbbi cihazlara yaklaştırmayın. Aksesuarların mıknatışları, implantların ve tıbbi cihazların fonksiyonlarını olumsuz yönde etkileyebilecek bir alan oluşturur.

Manyetik aksesuarları manyetik veri taşıyıcılardan ve manyetik etkilere karşı hassas olan cihazlardan uzak tutun. Aksesuarlardaki mıknatısların etkisi ile geri dönüşü mümkün olmayan veri kayıpları ortaya çıkabilir.

▶ Bu ölçme cihazı bir radyo sinyali arabirimi ile donatılmıştır. Örneğin uçaklar veya hastaneler gibi yerel işletme kısıtlamalarına uyun.

Bluetooth® ismi ve işareti (logosu) Bluetooth SIG, Inc. firmasının tescilli markası ve mülkiyetindedir. Bu isim ve işaretin Robert Bosch Power Tools GmbH firması tarafından her türlü kullanımı lisanslıdır.

Dikkat! Bluetooth® 'lu ölçme cihazını kullanırken başka cihaz ve sistemlerde, uçaklarda ve tıbbi cihazlarda (örneğin kalp pilleri, işitme cihazları) parazitler görülebilir. Yine aynı şekilde yakındaki insan ve hayvanlara da zarar verilebilir. Bluetooth® 'lu cihazı tıbbi cihazların, benzin istasyonlarının, kimyasal madde tesislerinin, patlama riski olan yerlerin ve patlatma yapılan bölgelerin yakınında kullanmayın. Bluetooth® 'lu ölçme cihazını uçaklarda kullanmayın. Uzun süreli ve bedeninize yakın kullanımdan kaçının.

Ürün ve performans açıklaması

Lütfen kullanım kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu ölçüm aleti, yatay ve dikey çizgiler ile şakül noktalarının belirlenmesi ve kontrol edilmesi için tasarlanmıştır.

Bu ölçme cihazı kapalı mekanlarda ve açık havada kullanılmaya uygundur.

Bu ürün, EN 50689'a uygun bir tüketici lazer ürünüdür.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki ölçme cihazı resmindeki numaralar aynıdır.

(1) Akü/pil şarj durumu göstergesi
(2) Bluetooth® tuşu
(3) Lazer modu tuşu
(4) Açma/kapama şalteri
(5) Lazer işını çıkış deliği
(6) Tripod girişi 1/4"
(7) Kılavuz oluk
(8) Lazer uyarı etiketi
(9) Seri numarası
(10) Akü ^a)
(11) Pil adaptörü kapağı

266 | Türkçe

(12) Akü/pil adaptörü kilit açma tuşu
(13) Piller ^a)
(14) Pil adaptörü kasası
(15) Akü yuvası
(16) Uzun montaj deligi ^a)
(17) Kılavuz ray ^a)
(18) Dönen platform (RM 20) ^a)
(19) Dönen platformun ince ayar vidası ^a)
(20) Miknatis ^a)
(21) Tavan kiskacı (DK 20) ^a)
(22) Universal tutucu ^a)
(23) Tutucu (LB 10) ^a)
(24) Lazer hedef tahtası ^a)
(25) Lazer gözlüğü ^a)
(26) Lazer alici ^a)
(27) Tripod ^a)
(28) Teleskopik çubuk ^a)
(29) Pil adaptörü
(30) Koruma çantası ^a)
(31) Çanta ^a)

a) Bu aksesuarlar standart teslimat kapsamına dahil değildir.

Teknik veriler

Nokta ve çizgi lazer GCL 12V-50-22 CG
Ürün numarası	3 601 K66 S..
Çalışma alanıA)
– Standart lazer çizgileri 25 m
– Lazer alıcı ile lazer çizgileri 5–50 m
– Lazer noktaları 10 m
Nivelman hassasiyetiB)C)
– Lazer çizgileri ± 0,3 mm/m

1 609 92A 9B1 | (14.08.2024) Bosch Power Tools

Türkçe | 267

Nokta ve çizgi lazer GCL 12V-50-22 CG

– Lazer noktaları ± 0,7 mm/m
Otomatik nivelman aralığı ± 4^
Nivelman süresi < 4 sn
Referans yükseklik üzerinde maks. uygulama yüksekliği	2000 m
Bağıl hava nemi maks. 90 %
IEC 61010-1 uyarınca kirlenme derecesi 2	D)
Lazer sınıfı 2
Lazer çizgisi
– Lazer tipi < 10 mW, 500–540 nm
– C _6 10
– Iraksama 50 × 10 mrad (tam açı)
– Darbe frekansı 10 kHz
Lazer noktası
– Lazer tipi < 1 mW, 500–540 nm
– C _6 1
– Iraksama 0,8 mrad (tam açı)
– Darbe frekansı 1 kHz
En kısa impuls süresi	0,03 ms
Uyumlu lazer alıcı LR 7
Tripod girişi	1/4"
Enerji kaynağı
– Lityum İyon akü 12 V
– Alkali manganez piller (pil adaptörlü)	4 × 1,5 V LR6 (AA)
Çapraz hat ve noktasal modda çalışma süresi ^E)
– Lityum iyon akü ile	8 sa
– Alkalin manganez pilli	4 sa
Bluetooth ^ ölçüm aleti
– Uyumluluk	Bluetooth ^ 5.2 (Low Energy) ^F)

268 | Türkçe

Nokta ve çizgi lazer GCL 12V-50-22 CG

– Maks. sinyal erişim mesafesi 30 m	G)
– Çalışma frekansı aralığı 2402–2480 MHz
– Gönderim gücü maks. 3,3 mW
Bluetooth® Smartphone
– Uyumluluk Bluetooth® 5.2 (Low Energy)	F)
Ağırlık ^H)	0,59 kg
Ölçüleri (uzunluk × genişlik × yükseklik) 152 × 68 × 116 mm
Koruma türü ^I)	IP65
Şarj sırasında önerilen ortam sıcaklığı 0 °C ... +35 °C
Çalışma sırasında izin verilen ortam sıcaklığı –10 °C ... +45 °C
(Aküsüz) depolama sırasında izin verilen ortam sıcaklığı	-20 °C ... +70 °C
Önerilen aküler(2–3 Ah)	GBA 12V...
Önerilen şarj cihazları GAL 12...	GAX 18...

A) Çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin doğrudan gelen güneş ışığı) azalabilir.

B) Belirtilen değerler normal ila en uygun ortam koşullarını şart koşar (örneğin titreşim, sis, duman, direkt güneş ışını bulunmayacaktır). Aşırı sıcaklık değişikliklerinde hassaslık sapmaları meydana gelebilir.

C) Maksimum otomatik nivelman aralığında, ±0,1 mm/m'lik ek bir sapma beklenmelidir.

D) Zaman zaman yoğunlaşma nedeniyle iletkenlik görülebilmesine rağmen, sadece iletken olmayan bir kirlenme ortaya çıkar.

E) Bluetooth® ile çalışırken daha kısa çalışma süreleri

F) Bluetooth® Low Energy cihazlarında modele ve işletme sistemine göre bağlantı mümkün. Bluetooth® cihazlar SPP profilini desteklemelidir.

G) Erişim mesafesi kullanılan algılama cihazı da dahil olmak üzere dış koşullara göre önemli ölçüde değişebilir. Kapalı mekanlarda ve metal engeller nedeniyle (örneğin duvarlar, raflar, valizler vb.) Bluetooth® erişim mesafesi önemli ölçüde düşebilir.

H) Akü/pil adaptörü/piller hariç ağırlık

I) Lityum iyon akü ve pil adaptörü ilgili koruma sınıfının dışındadır. Tip etiketi üzerindeki seri numarası (9) ölçme cihazınızın kimliğinin belirlenmesine yarar.

Ölçme cihazı enerji beslemesi

Bu ölçme cihazı piyasada bulunan bataryalarla veya bir Bosch lityum iyon akü ile çalıştırılabilir.

Bataryalarla işletme

Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur.

Bataryalar batarya adaptörüne yerleştirilir.

▶ Batarya adaptörü sadece kendisi için öngörülen Bosch ölçme cihazları için tasarlanmıştır ve elektrikli el aletleri ile kullanılamaz.

Bataryaları takmak için batarya adaptörü kasasını (14) akü yuvasına (15) yerleştirin. Bataryaları kapak (11) üzerindeki şekle bakarak kasaya yerleştirin. Kapağı hissedilir biçimde kavrama yapıncaya kadar kovan üzerine itin.

Pilleri çıkarmak (13) için kilit açma tuşlarına (12) vidalı kapakta (11) basın ve vidalı kapağı çıkarın. Pilleri çıkarın. İçeride bulunan kasayı (14) akü yuvasından çıkarmak için kasayı tutun ve hafifçe bastırarak ölçme aletinin yan tarafından dışarı çekin.

Bütün bataryaları daima eşzamanlı olarak değiştirin. Daima aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

▶ Uzun süre kullanmayacaksanız, pilleri ölçme aletinden çıkarın. Piller, ölçme aletinin içinde uzun süre tutulduğunda paslanabilir.

Akü ile işletme

▶ Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları ölçme cihazınızda kullanılabilen lityum iyon aküler için tasarlanmıştır.

Not: Lityum İyon aküler, uluslararası nakliye kurallarına uygun olarak kısmı şarjlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.

Şarj edilen aküyü takmak (10) için aküyü hissedilir biçimde kavrama yapıncaya kadar akü yuvasına (15) itin.

Aküyü çıkarmak (10) için boşa alma tuşlarına (12) basın ve aküyü akü yuvasından (15) çekerek çıkarın. Bunu yaparken zor kullanmayın.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü nemden ve sudan koruyun.

Aküyü sadece –20 °C ile 50 °C arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.

270 | Türkçe

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Ölçme aletindeki şarj durumu göstergesi

Şarj durumu göstergesi (1), ölçme aleti açıldığında akünün veya pillerin güncel şarj durumunu gösterir.

Akü veya bataryalar zayıflayınca lazer hatlarının parlaklığı yavaş yavaş azalır.

Akü veya piller neredeyse boşsa, şarj durumu göstergesi (1) sürekli yanıp söner. Lazer çizgileri her 5 dakikada bir 5 saniye yanıp söner.

Akü veya piller boşsa, ölçme aleti kapanmadan önce lazer çizgileri ve şarj durumu göstergesi (1) bir kez daha yanıp söner.

işletim

Çalıştırma

Ölçme cihazını nemden ve doğrudan gelen güneş ışınından koruyun.
- Ölçme cihazını aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Aşırı büyük sıcaklık farkları olduğunda ölçüm cihazının önce ortam sıcaklığına gelmesini sağlayın ve çalışmaya devam etmeden önce daima hassaslık kontrolü yapın (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa 274). Aşırı sıcaklıklarda veya sıcaklık dalgalanmalarında ölçme cihazının hassaslığı olumsuz yönde etkilenebilir.
Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun. Ölçme cihazına dışarıdan şiddetli etki olduğunda, çalışmaya devam etmeden önce daima bir hassaslık kontrolü yapmalısınız (Bakınız „Ölçme cihazının hassaslık kontrolü“, Sayfa 274).
▶ Taşırken ölçme cihazını kapatın. Kapama işleminde pandül ünitesi kilitlenir, aksi takdirde cihaz şiddetli hareketlerde hasar görebilir.

Açma/kapama

Ölçüm aletini açmak için açma/kapama şalterini (4) ON pozisyonuna itin. Ölçüm aleti açıldıktan hemen sonra çıkış deliklerinden (5) lazer ışınları gönderir.

▶ Lazer ışinını başkalarına veya hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışinına bakmayın.

Ölçme cihazını kapatmak için açma/kapama şalterini (4) OFF pozisyonuna itin. Cihaz kapanınca pandül birimi kilitlenir.

Açık bulunan ölçme cihazını kontrolünüz dışında bırakmayan ve kullandıktan sonra ölçme cihazını kapatın. Başkalarının gözü lazer ışını ile kamaşabilir.

Ölçme cihazının sıcaklığı izin verilen en yüksek işletme sıcaklığına yaklaştığında lazer ışınlarının parlaklığı yavaş yavaş azalır.

İzin verilen maksimum çalışma sıcaklığı aşılırsa, lazer çizgileri hızlı bir şekilde yanıp söner ve ardından ölçme aleti kapanır. Soğuduktan sonra ölçme aleti tekrar işletmeye hazır duruma gelir ve tekrar açılabilir.

Otomatik kapanma

Yakl. 120 dakika boyunca ölçüm aletindeki hiçbir tuşa basılmazsa ölçüm aleti, aküleri veya bataryaları korumak için otomatik olarak kapanır.

Ölçüm aletini otomatik kapanmadan sonra tekrar açmak için açma/kapama şalterini (4) önce OFF pozisyonuna itin ve ölçüm aletini tekrar açın veya lazer işletim türü tuşuna (3) basın.

Kapama otomatiğini devre dışı bırakmak için lazer işletme türü tuşunu (3) (cihaz açık durumda) en azından 3 saniye süre ile basılı tutun. Kapama otomatiği devre dışı kaldığında, onaylama yapmak üzere lazer ışınları kısa süre yanıp söner.

Otomatik kapama işlevini etkin duruma getirmek için ölçme cihazını kapatın ve tekrar açın.

işletim türleri

Bu ölçme aletinin birçok işletim türü vardır ve bunlar arasında istediğiniz zaman değişiklik yapabilirsiniz:

• Çapraz çizgili ve noktasal işletim: Ölçüm aleti öne doğru bir yatay ve bir dikey lazer çizgisi ile yukarı ve aşağı doğru bir dikey lazer noktası oluşturur. Bu lazer çizgileri birbirini 90° açı ile keser.
• Yatay çizgisel işletim: Ölçüm aleti öne doğru yatay bir lazer çizgisi oluşturur.
• Dikey çizgisel işletim: Ölçüm aleti öne doğru dikey bir lazer çizgisi oluşturur. Ölçüm aleti bir mekanda konumlandırıldığında, dikey lazer çizgisi tavanda üst lazer noktası üzerinden gösterilir. Ölçüm aleti doğrudan bir duvarda konumlandırıldığında, dikey lazer ışını neredeyse tam bir daire oluşturan bir lazer çizgisi oluşturur (360° çizgisi).
• Noktasal işletim: Ölçüm aleti yukarı ve aşağı yönde birer adet dikey lazer noktası oluşturur.

Lazer modunu değiştirmek için, lazer ışınları istenen çalışma modunda oluşturulana kadar lazer modu tuşuna (3) basın.

Bütün işletim türleri hem nivelman otomatiği ile hem de eğim fonksiyonu ile mümkündür.

Tüm işletim modları lazer alıcı (26) ile çalışmaya uygundur.

272 | Türkçe

Nivelman otomatiği

Ölçüm aleti çalışma sırasında durumu sürekli izler. ±4° otomatik nivelman aralığında ayarlandığında nivelman otomatiği ile çalışır. Otomatik nivelman aralığının dışında, otomatik olarak eğim fonksiyonuna geçer.

Nivelman otomatiği ile çalışma

Ölçüm aletini yatay, sert bir zemine yerleştirin, dönen platformda (18) veya tripodda (27) sabitleyin.

Nivelman otomatiği (otomatik nivelman fonksiyonu) ±4°lik otomatik nivelman aralığındaki sapmaları dengeler. Lazer ışınları sürekli olarak yandığında, ölçüm aleti nivelmanı gerçekleşmiştir.

Otomatik nivelman mümkün değilse, yani örneğin ölçüm aletinin bulunduğu yüzey, yatay konumdan 4° den fazla sapma gösteriyorsa, lazer çizgileri önce 2 sn süreyle hızlı bir tempoda yanıp söner, sonra her 5 sn bir hızlı tempoda yanıp söner. Ölçüm aleti eğim fonksiyonunda bulunur.

Nivelman otomatiği ile çalışmaya devam etmek için ölçüm aletini yatay olarak yerleştirin ve otomatik nivelman yapmasını bekleyin. Ölçüm aleti ±4^ değerindeki otomatik nivelman aralığı içindeyse lazer ışınları sürekli yanar.

İşletme esnasındaki sarsıntılarda veya konum değişikliklerinde ölçüm aleti tekrar otomatik olarak nivelman yapar. Ölçüm aletinin kaymasından kaynaklanan hataları önlemek için seviyeleme sonrasında, referans noktalara bağlı olarak lazer ışınlarının konumunu kontrol edin.

Eğim fonksiyonlu çalışma

Ölçüm aletini eğimli bir yüzeye yerleştirin. Eğitim fonksiyonuyla çalışırken, lazer çizgileri önce 2 sn süreyle hızlı tempoda, daha sonra her 5 sn bir hızlı tempoda yanıp söner.

Eğim fonksiyonunda lazer çizgilerinin nivelman ayarı yapılmaz ve çizgiler zorunlu olarak birbirine dik gitmez.

Uzaktan kumanda „Bosch Levelling Remote App“

Bu ölçme cihazı bir Bluetooth® modülü ile donatılmıştır ve bu modül radyo sinyali yardımı ile bir Bluetooth® arabirimli Smartphone üzerinden uzaktan kumandaya olanak sağlar.

Bu fonksiyondan yararlanmak için uygulama (App) „Bosch Levelling Remote App“ gereklidir. Bu uygulamayı cihazınıza göre ilgili App-Store (Apple App Store, Google Play Store) üzerinden indirebilirsiniz.

Bluetooth® bağlantısına ait sistem ön koşullarına ilişkin bilgileri Bosch internet sayfasında www.bosch-pt.com bulabilirsiniz.

Bluetooth® üzerinden uzaktan kumandada kötü algılama koşulları nedeniyle mobil cihazla ölçme cihazı arasında zamansal gecikmeler olabilir.

Mobil cihazla bağlantı kurma/sonlandırma

Ölçme aleti açıldıktan sonra Bluetooth® fonksiyonu her zaman kapatılır.

Uzaktan kumanda için Bluetooth® fonksiyonunu açmak için:

- Bluetooth® tuşuna (2) kısa süreli basın. Onaylamak için tuş yavaşça yanıp söner.

- Ölçme aleti zaten bir mobil cihaza bağlıysa ve bu mobil cihaz kapsama alanındaysa (Bluetooth® arayüzü etkinleştirilmiş olarak), bu mobil cihazla bağlantı otomatik olarak yeniden kurulur. Bluetooth® tuşu (2) sürekli olarak yanıyorsa, bağlantı başarıyla kurulmuştur.

Bluetooth® üzerinden bağlantı uzak mesafe veya ölçme cihazı ile mobil cihaz arasındaki engeller nedeniyle ve elektromanyetik parazit kaynakları nedeniyle kesilebilir. Bu gibi durumlarda Bluetooth® tuşu (2) yanıp söner.

Bir bağlantının yeniden kurulması (ilk bağlantı veya başka bir mobil cihaza bağlantı):

- Mobil cihazda Bluetooth® arayüzünün etkinleştirildiğinden ve ölçme aletinde Bluetooth®'un açık olduğundan emin olun.

- Bosch Levelling Remote App uygulamasını başlatın. Çok sayıda etkin ölçme aleti bulunursa uygun ölçme aletini seçin.

- Ölçme aletindeki Bluetooth® tuşuna (2) basın ve tuş hızlı bir şekilde yanıp sönene kadar basılı tutun.

- Mobil cihazınızdaki bağlantıyı onaylayın.

- Bluetooth® tuşu (2) sürekli olarak yanıyorsa, bağlantı başarıyla kurulmuştur.

- Bağlantı mümkün değilse, Bluetooth® tuşu (2) hızlı bir şekilde yanıp sönmeye devam eder.

Bluetooth® fonksiyonunu kapatmak için:

Sönmesi için Bluetooth® tuşuna (2) kısaca basın veya ölçme aletini kapatın.

Fabrika ayarlarına sıfırlama:

- Fabrika ayarlarına sıfırlama sırasında ölçme aletindeki tüm bağlantı verileri silinir.

- Menzil içinde ölçme aletinin zaten bağlı olduğu bir mobil uç cihaz varsa, ya bu uç cihazdaki Bluetooth® fonksiyonunu kapatın ya da uç cihazdaki ölçme aleti bağlantısını silin.

- Ölçme aletini açın. Ardından ölçme aletindeki Bluetooth® (2) düğmesine kısa süreli basın. Onaylamak için tuş yavaşça yanıp söner.

- Ardından Bluetooth® (2) düğmesine ve lazer modu tuşuna (3) aynı anda 3 sn boyunca, ilgili Bluetooth® (2) düğmesi kısa süreliğine yanıp sönene kadar basın.

- Ölçme aleti fabrika ayarlarına sıfırlanmıştır.

274 | Türkçe

Ölçüm aleti yazılım güncellemesi

Ölçme aleti için bir yazılım güncellemesi mevcutsa, Bosch Levelling Remote App uygulamasında bir bildirim görüntülenir. Güncellemeyi yüklemek için uygulamadaki talimatları izleyin.

Güncelleme sırasında Bluetooth® tuşu (2) hızlı bir şekilde yanıp söner. Güncelleme başarıyla yüklenene kadar diğer tüm tuşlar devre dışı bırakılır ve lazer çizgileri kapatılır.

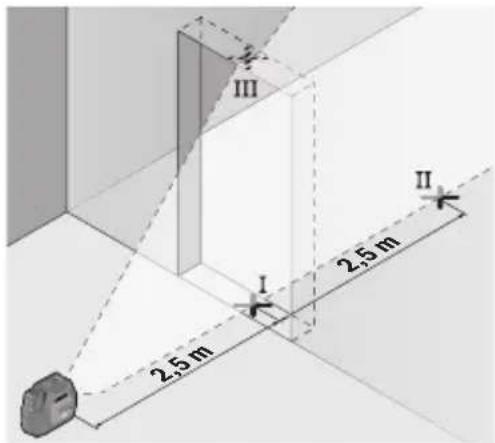

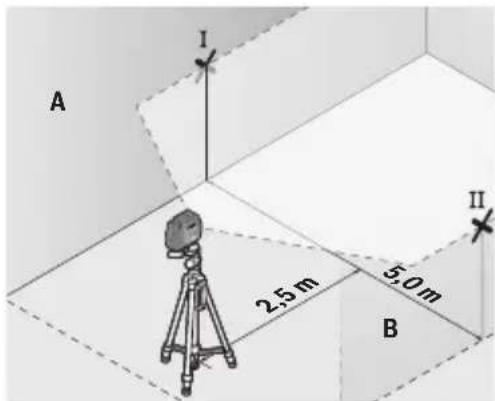

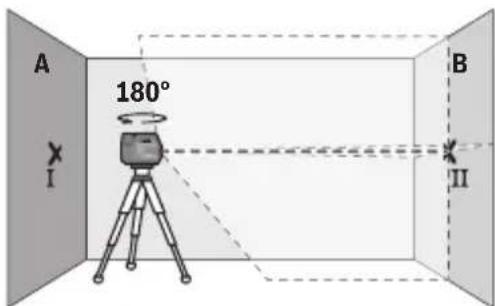

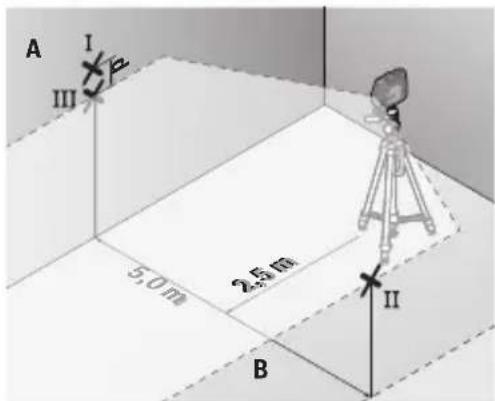

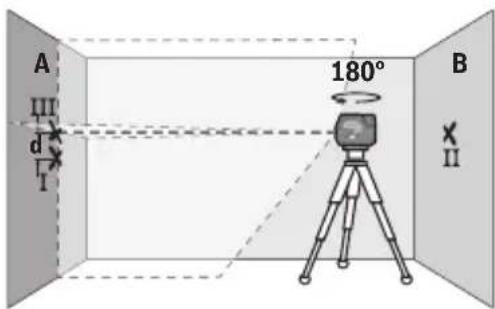

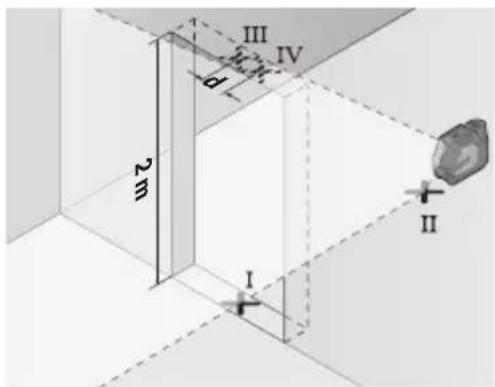

Ölçme cihazının hassaslık kontrolü

Hassaslık üzerine olan etkiler

En büyük etkiyi ortam sıcaklığı yapar. Özellikle zeminden yukarı doğru seyreden sıcaklık farkları lazer ışınıni saptırabilir.

Zeminden yükselen ıslan kaynaklanan termal etkileri en aza indirmek için, ölçüm aletinin bir tripod üzerinde kullanılması tavsiye edilir. Mümkünse ölçüm aletini çalışma yerinin ortasına yerleştirin.

Dış etkiler yanında cihaza özgü etkiler de (örneğin düşme veya şiddetli çarpmalar) sapmalara neden olabilir. Bu nedenle çalışma başlamadan önce her defasında nivelman hassaslığını kontrol edin.

Önce yatay lazer çizgisinin yüksekliğini ve nivelman hassasiyetini, sonra da dikey lazer çizgisinin nivelman hassasiyetini ve lehim hassasiyetini kontrol edin.

Yaptığınız kontrollerde ölçüm aleti maksimum sapma sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine onarıma gönderin.

Yatay ışın yükseklik hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için A ve B duvarları arasında 5 m'lik serbest bir ölçme hattına ihtiyacınız vardır.

- Ölçüm aletini A duvarının yakınında bir tripoda monte edin veya sert, düz bir zemine yerleştirin. Ölçüm aletini açın ve çapraz çizgi modunu seçin.

– Lazeri A duvarına yakın olarak doğrultun ve ölçme cihazının nivelman yapmasını bekleyin. Lazer ışınlarının duvarda kesiştığı noktanın ortasını işaretleyin (Nokta I).

A 180° I B II

- Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin ve karşı duvarda B lazer işinlarının kesiştığı noktayı işaretleyin (Nokta II).

- Ölçme cihazını – çevirmeden – B duvarının yakınına yerleştirin, cihazı açın ve nivelman yapmasını bekleyin.

A I B II

- Ölçme cihazının yüksekliğini (tripot yardımı ile ve gerekiyorsa besleyerek) lazer çizgilerinin kesiştığı nokta tam olarak B duvarında işaretlenen Nokta Il'ye denk gelecek biçimde ayarlayın.

A III d 180° B X II

- Yüksekliği değiştirmeden, ölçme cihazını 180° çevirin. Cihazı A duvarına, dikey lazer işını işaretlenen Nokta l'den geçecek biçimde doğrultun. Ölçme cihazının nivelman yapmasını bekleyin ve A duvarında lazer işınlarının kesiştiği noktayı işaretleyin (Nokta III).

- A duvarında işaretlenen I ve III noktaları arasındaki d farkı, ölçme cihazının gerçek yükseklik sapmasını verir.

2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:

10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

Yatay ışın nivelman hassasiyetinin kontrol edilmesi

Bu kontrol için yakl. 5 × 5 m'lik boş bir alana ihtiyacınız vardır.

- Ölçüm aletini A ve B duvarlarının arasındaki orta noktada bir tripoda monte edin veya sert, düz bir zemine yerleştirin. Ölçme aletini açın ve yatay çizgisel işletimi seçin. Ölçme aletinin nivelman yapmasını bekleyin.

276 | Türkçe

- Ölçüm aletinden 2,5 m uzaklıkta, her iki duvarda ilgili lazer çizgisinin orta noktasını işaretleyin (nokta I duvar A için ve nokta II duvar B için).

A I III 5.0m 2.5m II B

- Ölçüm aletini 180° döndürerek 5 m mesafede konumlandırın ve seviyeleme yapmasını sağlayın.

• Ölçüm aletinin yüksekliğini (tripod yardımıyla veya altına destek koyarak), lazer çizgisinin orta noktası önceden işaretlenen nokta II duvar B'ye denk gelecek şekilde ayarlayın.
• Duvar A'da lazer çizgisinin orta noktasını ilgili nokta III olarak işaretleyin (dikey konumda nokta l'in üzerinde veya altında).
• A duvarında işaretlenen I ve III noktalarının farkı d, ölçüm aletinin yataydan gerçek sapmasını verir.

2 × 5 m = 10 m ölçüm hattında izin verilen maksimum sapma:

10 m × ±0,3 mm/m = ±3 mm. Nokta I ve III arasındaki d farkı en fazla 3 mm olmalıdır.

Dikey ışın nivelman hassasiyetinin kontrol edilmesi

Bu kontrol işlemi için her iki tarafından en azından 2,5 m yer olan bir kapı aralığına (sert zemin üzerinde) ihtiyacınız vardır.

- Ölçme aletini kapı aralığından 2,5 m mesafeye sert ve düz bir zemine yerleştirin (tripoda değil). Ölçme aletini açın ve dikey çizgisel işletimi seçin. Lazer çizgisini kapı açıklığına doğrultun ve ölçme aletinin seviyeleme yapmasını bekleyin.

- Kapı aralığı zeminindeki dikey lazer çizgisinin ortasını işaretleyin (Nokta I), kapı aralığının diğer tarafından 5 m mesafedeki noktayı (Nokta II) ve kapı aralığı üst kenarındaki noktayı (Nokta III) işaretleyin.

- Ölçme cihazını 180° çevirin ve kapı aralığının diğer tarafından doğrudan Nokta II'nin arkasına yerleştirin. Ölçme cihazının nivelman yapmasını bekleyin ve dikey lazer ışınınlı, Nokta I ve Nokta II'den geçecek biçimde doğrultun.

– Kapı aralığı üst kenarında lazer ışınının ortasını Nokta IV olarak işaretleyin.
– İşaretlenen III ve IV noktaları arasındaki d farkı ölçme cihazının dikeylikten gerçek sapmasını verir.
– Kapı aralığının yüksekliğini ölçün.

İzin verilen maksimum sapma şu şekilde hesaplanır:

Kapı aralığı yüksekliğinin iki katı × 0,3 mm/m

Örnek: Kapı aralığı yüksekliği 2 m ise, maksimum sapma

2 × 2 m × ±0,3 mm/m = ±1,2 mm olmalıdır. Nokta III ve IV birbirinden en fazla 1,2 mm ayrı olmalıdır.

Hizalama hassaslığının kontrolü

Bu kontrol için zemin ile tavan arasında yakl. 5 m mesafede sabit bir zemine sahip boş bir ölçüm hattı gereklidir.

- Ölçme aletini dönen platforma (18) monte edin ve zemine yerleştirin. Ölçme aletini açın ve noktasal modu seçin. Ölçme aletinin hizalama yapmasını bekleyin.

278 | Türkçe

I 5 m II

- Üst lazer noktasının ortasını, tavanda işaretleyin (nokta I). Ayrıca alt lazer noktasının ortasını, zeminde işaretleyin (nokta II).

- Ölçüm aletini 180° döndürün. Ölçüm aletini, alt lazer noktasının ortası önceden işaretlenen nokta II'ye denk gelecek şekilde konumlandırın. Ölçüm aletinin nivelman yapmasını bekleyin. Üst lazer noktasının ortasını işaretleyin (nokta III).

- Tavanda işaretlenen I ve III noktaları arasındaki fark d, ölçüm aletinin dikeyden gerçek sapmasını verir.

İzin verilen maksimum sapma şu şekilde hesaplanır:

Zemin ile tavan arasındaki mesafenin iki katı × 0,7 mm/m.

Örnek: Zemin ile tavan arasındaki mesafe 5 m ise, sapma

2 × 5 m × ± 0,7 mm/m = ± 7 mm olmalıdır. Nokta I ve III birbirinden en fazla 7 mm ayrı olmalıdır.

Çalışırken dikkat edilecek hususlar

İşaretlemek için her zaman lazer noktasının veya lazer çizgisinin ortasını kullanın. Lazer noktasının büyüklüğü veya lazer çizgisinin genişliği, ilgili mesafe ile değişiklik gösterir.

Dönen platform RM 20 ile çalışma (bkz. Resim A-D)

Dönen platform (18) yardımıyla ölçme aletini, merkezi ve her zaman görülebilir bir şakül noktası etrafında 200° döndürebilirsiniz. Bu sayede lazer çizgileri, ölçme aletinin konumu değiştirilmeden hizalanabilir.

Hassas ayar vidası (19) ile dikey lazer çizgilerini referans noktalarına hassas biçimde doğrultabilirsiniz.

Ölçüm aletinin kılavuz yivini (7) ilgili dönen platformun (17) kılavuz rayına (18) yerleştirin ve ölçüm aletini dayanak noktasına kadar platforma itin. Ayırmak için ölçüm aletini dönen platformun tersi yönünde çekin.

Dönen platformu konumlandırma olanakları:

• Düz zeminde dik,
  – Dikey bir yüzeye vidalı,
• Miknatis (20) yardımıyla metal yüzeylere sabitleme,
• Tavan kiskacı (21) ile tavan çitalarına sabitleme.

▶ Aksesuarı yüzeylere sabitlerken parmaklarını zı manyetik aksesuarın arka tarafından uzak tutun. Mıknatışların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.

Ölçüm aletini açmadan önce dönen platformu (18) kabaca hizalayın.

Lazer hedef tablası ile çalışma

Lazer hedef tablası (24) elverişsiz koşullarda ve uzak mesafelerde lazer ışınınin görünürlülüğünü iyileştirir.

Lazer hedef tahtasının (24) yansıma yapan yüzeyi lazer çizgisinin görünürlülüğünü iyileştirir, saydam yüzeyi ise lazer çizgisinin hedef tablasının arkasında da görünmesine olanak sağlar.

Tripod ile çalışma

Tripod stabil ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçüm aletinin 1/4" tripod girişini (6) tripodun (27) dişli yuvasına veya piyasada bulunan bir fotoğraf tripodunun yuvasına takın. Ölçüm aletini tripodun sabitleme vidası ile sıkıca vidalayın. Ölçme cihazını açmadan önce tripotu kabaca doğrultun.

Üniversal tutucu ile sabitleme (bkz. Resim J)

Universal tutucu düzeneği (22) yardımı ile ölçme cihazını örneğin dikey yüzeylere veya mıknatıslanabilir malzemeye sabitleyebilirsiniz. Universal tutucu düzeneği zemin tripodu olarak da kullanılmaya uygundur ve ölçüm aletinin yüksekliğinin ayarlanmasına olanak sağlar.

▶ Aksesuarı yüzeylere sabitlerken parmaklarını zı manyetik aksesuarın arka tarafından uzak tutun. Mıknatisların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.

Ölçme cihazını açmadan önce çok amaçlı sabitleme aparatın (22) kabaca ayarlayın.

280 | Türkçe

Tutucu LB 10 ile çalışma

Tutucu düzeneği (23) yardımı ile ölçüm aletini dikey yüzeylere veya manyetik etkiye açık malzemelere sabitleyebilirsiniz. Tavan kışkacı (21) ile birlikte, ölçüm aletinin yüksekliği de ayarlanabilir.

▶ Aksesuarı yüzeylere sabitlerken parmaklarını zı manyetik aksesuarın arka tarafından uzak tutun. Miknatışların yüksek çekme kuvveti nedeniyle parmaklarınız sıkışabilir.

Ölçüm aletini açmadan önce tutucu düzeneğini (23) kabaca hizalayın.

Lazer alıcı ile çalışma (bkz. Resim J)

Elverişsiz aydınlatma koşullarında (aydınlık ortam, doğrudan gelen güneş ışığı) ve uzak mesafelerde lazer çizgilerini daha iyi görebilmek için lazer alıcı (26) kullanın.

Tüm işletim modları lazer alıcı (26) ile çalışmaya uygundur.

Lazer gözlüğü

Lazer gözlüğü ortam ışığını filtre eder. Bu nedenle lazer ışığı göze daha parlak gelir.

▶ Lazer gözlüğünü (aksesuar) koruyucu gözlük olarak kullanmayın. Lazer gözlüğü lazer ışınının daha iyi görülmesini sağlar, ancak lazer ışınına karşı koruma sağlamaz.

▶ Lazer gözlüğünü (aksesuar) güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü kızılötesi ışınlara karşı tam bir koruma sağlamaz ve renk algılama performansını düşürür.

İş örnekleri (Bakınız: resimler E-K)

Ölçme cihazının uygulama örnekleri için grafik sayfalarına bakın.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını her zaman temiz tutun.

Ölçme cihazını suya veya başka sıvılar içine daldırmayın.

Kirleri nemli, yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle çıkış deliği yakınındaki yüzeyi düzenli aralıklarla temizleyin ve bunu yaparken tüylenme olmamasına dikkat edin.

Ölçme cihazını her zaman koruyucu çanta (30) veya takım çantasında (31) saklayın ve taşıyın.

Ölçme cihazını onarıma koruyucu çanta (30) veya takım çantası (31) içinde gönderin.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünümler ve yedek parçalara ilişkin bilgiler ayrıca şu adreste bulunabilir: www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi, ürünlerimiz ve aksesuarları hakkındaki sorularınızda size yardımcı olmaktan mutluluk duyacaktır.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tlc. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

282 | Türkçe

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Türkçe | 283

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

284 | Türkçe

Diğer servisleri şu adreste bulabilirsiniz:

Alet içindeki lityum iyon (Li-lon) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.

Üçüncü kişiler aracılığıyla yollamada (örneğin hava yolu veya nakliye şirketi ile yollamada) ambalaj ve etiketlemeye ait özel hükümlere uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık kontakların üzerini kapatınız ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyiniz. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Ölçme cihazları, aküler/bataryalar, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri kazanım merkezine yollanmalıdır.

Ölçme cihazlarını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Artık kullanılmayan ve arızalı ölçme aletleri veya kullanılmış aküler/piller ayrı olarak imha edilmelidir. Belirtilen toplama sistemlerini kullanın.

Atık elektrikli ve elektronik ekipmanlar, uygunsuz şekilde bertaraf edildikleri takdirde, olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkilere yol açabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen „Taşıma“ bölümündeki talimata uyun (Bakınız „Taşıma“, Sayfa 284) ile onaylama yapın.

Polski
