HASZNÁLATI ÚTMUTATÓ GCL 12V-50-22 CG Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 347

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a méröműszert. Ha a méröműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a méröműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a méröműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülések-hez vezethet.
A mérömüszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérömü- szernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragaszsza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.

▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.

348 | Magyar

▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
▶ A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.
A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözöket meggyújthatják.
▶ Ne módosítsa és nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye.
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
▶ Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
▶ Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tüztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

Ne vigye a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A tartozékok mágnesei egy mágneses mezőt hoznak létre, amely negatív befolyással lehet az implantátumok vagy orvosi készülékek működésére.

Tartsa távol a mágneses tartozékokat a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A tartozékok mágneinek hatása visszafordíthatatlan adatveszteségekhez vezethet.
A mérömüszer egy rádió-interfésszel van felszerelve. Legyen tekintettel a helyi, például repülögépekben vagy kórházakban érvényes üzemeltetési korlátozásokra.
A Bluetooth® szóvédjegy és a képjelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása a megfelelő licencia alatt áll.
VIGYÁZAT! Ha a méröműszert Bluetooth®-szal használja, más készülékekben, repülőgépekben és orvosi készülékekben (például pacemaker, hallókészülék) zavarok léphetnek fel. A közvetlen környezetben emberek és állatok sérülését sem lehet teljesen kizárni. Ne használja a méröműszert Bluetooth®-szal orvosi készülékek, töltőállomások, vegyipari berendezések, robbanásveszélyes területek közelében és robbantási területeken. Ne használja a méröműszert Bluetooth®-szal repülőgépeken. Közvetlen testközelben kerülje el a tartós üzemeltetést.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a használati utasítás első részében található ábrákat.

Rendeltetésszerű használat

A mérőműszer vízszintes és függőleges vonalak, valamint függőlegesen levetített pontok meghatározására és ellenőrzésére szolgál.

A mérőműszer mind zárt helyiségekben, mind a szabadban használható.

Ez az EN 50689 szabványnak megfelelő termék kiskereskedelemben kapható lézergyártmány.

350 | Magyar

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.

(1) Akkumulátor/elem töltöttségi szintjének kijelzése
(2) Bluetooth® gomb
(3) Lézer üzemmód gomb
(4) Be-/kikapcsoló
(5) Lézersugár nyílása
(6) 1/4"-os állványmenet
(7) Vezetőhorony
(8) Lézerre figyelmeztető tábla
(9) Sorozatszám
(10) Akkumulátor ^a)
(11) Elemadapter-lezáró sapka
(12) Akkumulátor/elemadapter reteszelés kioldó gomb
(13) Elemek ^a)
(14) Elemadaptertok
(15) Akkumulátorrekesz
(16) Rögzítő hosszúfurat ^a)
(17) Vezetősín ^a)
(18) Forgatható tartó (RM 20) ^a)
(19) A forgatható tartó finombeállító csavarja ^a)
(20) Mágnes ^a)
(21) Mennyezeti kapocs (DK 20) ^a)
(22) Univerzális tartó ^a)
(23) Tartó (LB 10) ^a)
(24) Lézer-céltábla ^a)
(25) Lézerszemüveg ^a)
(26) Lézervevő ^a)
(27) Müszerállvány ^a)
(28) Teleszkópos rúd ^a)

(29) Elemadapter
(30) Védőtáska ^a)
(31) Koffer ^a)

a) Ez a tartozék nem tartozik a standard szállítmányhoz.
Müszaki adatok

Pont- és vonallézer GCL 12V-50-22 CG
Cikkszám	3 601 K66 S..
Működési tartományA)
- Standard lézervonalak 25 m
- Lézervonalak lézervevővel 5–50 m
- Lézerpontok 10 m
Szintezési pontosságB)C)
- Lézervonalak ±0,3 mm/m
- Lézerpontok ±0,7 mm/m
Önszintezési tartomány ±4°
Szintezési idő < 4 s
A használathoz megengedett max. tengerszint feletti magasság	2000 m
Relatív páratartalom max. 90 %
Szennyezettségi fok az IEC 61010-1 szerint 2	D)
Lézerosztály 2
Lézervonal
- Lézertípus < 10 mW, 500–540 nm
- C610
- Eltérés 50 × 10 mrad (teljes szög)
- Pulzusfrekvencia 10 kHz
Lézerpont
- Lézertípus	< 1 mW, 500–540 nm
- C6	1
- Eltérés	0,8 mrad (teljes szög)

352 | Magyar

Pont- és vonallézer GCL 12V-50-22 CG

– Pulzusfrekvencia 1 kHz
A legrövidebb impulzushossz 0,03 ms
Kompatibilis lézervevő LR 7
Állványmenet 1/4"
Energiaellátás
– Lítium-ion akkumulátor 12 V
– Alkáli-mangán elemek (akkuadapterrel) 4 × 1,5 V LR6 (AA)
Keresztvonalas és pont üzemmód ^E)
– Li-ion akkumulátorral 8 h
– alkáli-mangán elemekkel 4 h
Bluetooth® mérőműszer
– Kompatibilitás Bluetooth® 5.2 (Low Energy)	F)
– Jel maximális hatótávolsága 30 m	G)
– Üzemi frekvencia tartomány 2402–2480 MHz
– Max. adóteljesítmény 3,3 mW
Bluetooth® okostelefon
– Kompatibilitás Bluetooth® 5.2 (Low Energy)	F)
Súly ^H)	0,59 kg
Méretek (hosszúság × szélesség × magasság) 152 × 68 × 116 mm
Védelmi osztály ^I)	IP65
Javasolt környezeti hőmérséklet a töltés során 0...+35 °C
Megengedett környezeti hőmérséklet üzem közben –10...+45 °C
Megengedett környezeti hőmérséklet tárolás esetén (akkumulátor nélkül)	-20...+70 °C
Javasolt akkumulátorok(2–3 Ah)	GBA 12V...

Pont- és vonallézer GCL 12V-50-22 CG

Javasolt töltőkészülékek GAL 12...

GAX 18...

A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.
B) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.
C) Ezen felül maximális önszintezési tartomány esetén ±0,1 mm/m eltérésre lehet számítani.
D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.
E) Rövidebb üzemidő Bluetooth® használatával
F) A Bluetooth®-Low-Energy-készülékeknél a modelltől és az operációs rendszertől függően előfordulhat, hogy nem lehet létrehozni az összeköttetést. A Bluetooth® készülékeknek támogatniuk kell az SPP-Profilt.
G) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevőkészüléket is, erősen változó lehet. Zárt helyiségekben és fémes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.
H) Súly akkumulátor/elemadapter/elemek nélkül
I) A Li-ion akkumulátor és az AA1 elemadapter a védelmi osztályból ki van zárva.
A mérömüszerét a típustáblán található (9) gyári számmal lehet egyértelműen azonosítani.

A mérömüszer energiaellátása

A mérömüszer a kereskedelemben kapható elemekkel vagy egy Bosch Li-ion-akkumulátorral üzemeltethető.

Üzemeltetés elemekkel

A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.

Az elemeket az elemadapterbe kell behelyezni.

Az elemadapter kizárólag az erre előirányzott Bosch gyártmányú mérömüszerekben való használatra szolgál és elektromos kéziszerszámokkal nem szabad használni.

Az elemek behelyezéséhez tolja be az elemadapter (14) tokját a (15) akkumulátor-kosárba. Tegye be az elemeket a (11) zárósapkán található ábrán látható módon a tokba. Tolja rá a zárósapkát a tokra, amíg az érezhetően bepattan a helyére.

Az elemek (13) kivételéhez nyomja meg a zárósapka (11) reteszelésfeloldó gombját (12), és húzza le a zárósapkát. Vegye ki az elemeket. A belül levő tok (14) akku-

354 | Magyar

mulátorrekeszböl való eltávolításához nyúljon bele a tokba és gyakoroljon némi nyomást az oldalfalra, így húzza ki a tokot a mérőműszerböl.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.

▶ Vegye ki az elemeket a mérőműszerböl, ha azt hosszabb ideig nem használja.

Hosszabb ideig történő tárolás esetén az elemek a mérömüszerben korrodálódhatnak.

Üzemelés akkumulátorral

Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek vannak pontosan beállítva az Ön mérőműszerében használható lithium-ionos-akkumulátorok töltésére.

Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.

Ahhoz, hogy behelyezze a feltöltött (10) akkumulátort, tolja azt be a (15) akkumulátorkosárba, amíg érezhetően bepattan a helyére.

A (10) akkumulátor kivételéhez nyomja meg a (12) reteszelés feloldó gombokat és húzza ki az akkumulátort a (15) akkumulátor-kosárból. Ne eröltesse a kihúzást.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a -20^ ... 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Töltöttségkijelzés a mérömüszeren

A töltöttségkijelzés (1) a bekapcsolt mérőműszeren az akkumulátorok, illetve elemek aktuális töltöttségi szintjét jelzi.

Ha az akkumulátor, illetve az elemek kimerülnek, a lézervonalak fényereje lassan csökken.

Ha az akkumulátor, ill. az elemek szinte teljesen lemerültek, a töltöttségkijelző (1) tartó- san villog. A lézervonalak 5 percenként 5 másodpercig villognak.

Ha az akkumulátor, ill. az elemek lemerülnek, a lézervonalak és a töltöttségkijelzés (1) még egyszer felvillan, majd a mérőműszer kikapcsol.

Üzemeltetés

Üzembe helyezés

• Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától.
  ▶ Ne tegye ki a méröműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a méröműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a méröműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a méröműszer pontosságát (lásd „A méröműszer pontosságának ellenőrzése”, Oldal 359).
  Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet.
• Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mé-rőműszer pontosságának ellenőrzése”, Oldal 359).
  ▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.

Be- és kikapcsolás

A mérőműszer bekapcsolásához tolja a (4) be-/kikapcsolót az ON (Be) helyzetbe. A mé-rőműszer a bekapcsolás után azonnal megkezdi a lézersugarak kibocsátását a (5) kilépő nyílásokból.

▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

A mérőműszer kikapcsolásához tolja el a (4) be-/kikapcsolót az OFF helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.

▶ Ne hagyja a bekapcsolt mérömüszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

Ha a hömérséklet közeledik a legmagasabb megengedett üzemi hömérséklethez, a lézervonalak fényereje lassan csökken.

A legmagasabb megengedett hömérséklet túllépése esetén a lézervonalak gyors ütemben villognak, majd a mérömüszer kikapcsol. A lehülés után a mérömüszer ismét üzemkész és be lehet kapcsolni.

Kikapcsoló automatika

Ha a mérömüszeren kb. 120 percig egy gombot sem nyomnak meg, a mérömüszer az akkumulátor, illetve az elemek kímélésére automatikusan kikapcsolásra kerül.

356 | Magyar

A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (4) be-/kikapcsolót a OFF helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg a (3) gombot.

A kikapcsoló automatika deaktiválásához nyomja be (bekapcsolt mérőműszer mellett) legalább 3 másodpercre a (3) gombot. Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak.

Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert.

Üzemmódok

A méröműszernek több üzemmódja van, amelyek között bármikor át lehet kapcsolni:

• Keresztvonalas és pont-üzemmód: a mérömüszer előrefelé egy vízszintes és egy függőleges lézervonalat, valamint fel- és lefelé egy-egy függőleges lézerpontot bocsát ki. A lézervonalak 90°-os szögben keresztezik egymást.
  – Vonal-üzemmód, vízszintes: a mérömüszer előrefelé kibocsát egy vízszintes lézervonalat.
  – Vonal-üzemmód, függőleges: a mérőműszer előrefelé kibocsát egy függőleges lézervonalat.

A méröműszernek a helyiségen belüli elhelyezése esetén a függőleges lézervonal a felso lézerponton túl is kijelzésre kerül.

A méröműszernek közvetlenül egy fal mellett történő elhelyezése esetén a függőleges lézervonal egy majdnem teljesen körbefutó lézervonalat (360°-os vonal) hoz létre.

- Pont-üzemmód: a mérömüszer felfelé és lefelé is létrehoz függőleges irányban egy- egy lézerpontot.

Az üzemmódok közötti átkapcsoláshoz nyomja meg annyiszor a (3) lézer üzemmód gombot, amíg a kívánt üzemmódnak megfelelő lézervonalak kerülnek előállításra.

Valamennyi üzemmódban lehet szintezési automatikával és dőlési funkcióval is dolgozni.

Valamennyi üzemmód alkalmazható a (26) lézer vevőegységgel végzett munkákhoz is.

Szintező automatika

A mérőműszer üzem közben felügyel a saját helyzetére. A ±4° önszintezési tartományon belül történő felállítás esetén a mérőműszer szintezési automatikával működik. Az önszintezési tartományon kívül a mérőműszer automatikusan átkapcsol a dőlési funkcióra.

Munkavégzés automatikus szintezéssel

Állítsa a mérőműszert egy vízszintes, szilárd alátétre, rögzítse azt a (18) forgatható tartóra vagy a (27) műszerállványra.

A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak tartósan világítanak, a mérőműszer szintezése sikerrel befejeződött.

Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mé-röműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak először 2 má-sodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak. A méröműszer a dölési funkcióban van.

Ha továbbra is a szintezési automatikával akar dolgozni, állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.

Munkavégzés a dölési funkcióval

Állítsa fel a mérőműszert egy ferde alapfelületre. A dőlési funkcióval végzett munka során a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak.

A dölési funkció használatakor a lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.

Távirányítás a „Bosch Levelling Remote App“ app segítségével

A mérőműszer egy Bluetooth®-modullal van felszerelve, amely rádiótechnika alkalmazásával lehetővé teszi a Bluetooth®-interfésszel felszerelt okostelefonnal való távirányítást.

Ennek a funkciónak a használatához a „Bosch Levelling Remote App“ appra van szükség. Ezt a végberendezéstől függően egy App-Storeből (Apple App Store, Google Play Store) lehet letölteni.

A Bluetooth®-kapcsolathoz szükséges rendszerfeltételek a Bosch weboldalán, a következő címen találhatók: www.bosch-pt.com.

A Bluetooth® alkalmazásával történő távirányítás során rossz vételi viszonyok esetén időkésleltetések léphetnek fel a mobil végberendezés és a mérömüszer között.

Kapcsolat létrehozása/bontása mobilkészülékkel

A mérömüszer bekapcsolását követően a Bluetooth® mindig ki van kapcsolva.

Bluetooth® funkció bekapcsolása távvezérléshez:

- Nyomja meg röviden a Bluetooth® gombot (2). A gomb a jóváhagyáshoz lassú ütemben villog.

– Ha a mérőműszer már volt összekapcsolva mobilkészülékkel, és ez a mobilkészülék hatótávolságon belül van (aktivált Bluetooth® interfésszel), akkor automatikusan helyreáll a kapcsolat ezzel a mobilkészülékkel. A kapcsolat sikeresen felépült, ha a Bluetooth® (2) gomb folyamatosan világít.

A Bluetooth®-kapcsolat nagyobb távolságok vagy a mérőműszer és a mobil végberendezés közötti akadályok, valamint elektromágneses zavarforrások következtében megszakadhat. Ebben az esetben a Bluetooth® (2) gomb villog.

Kapcsolat újbóli létrehozása (első csatlakozás vagy csatlakozás másik mobilkészülékhez):

– Ellenőrizze, hogy a mobilkészüléken aktiválva van-e a Bluetooth® interfész, és a mérőműszeren be van-e kapcsolva a Bluetooth® gomb.
– Indítsa el a Bosch Levelling Remote App alkalmazást. Ha a rendszer több aktív mérőműszert talál, akkor Önnek ki kell jelölnie a megfelelő mérőműszert.
- Nyomja meg a Bluetooth® (2) gombot a mérómüszeren és tartsa addig nyomva, míg a gomb gyors ütemben villogni nem kezd.
– Hagyja jóvá a kapcsolatot mobilkészülékén.
- A kapcsolat sikeresen felépült, ha a Bluetooth® (2) gomb folyamatosan világít.
- Ha nem lehetséges kapcsolat, akkor a Bluetooth® (2) gomb továbbra is gyors ütemben villog.

A Bluetooth® funkció kikapcsolása:

Nyomja meg röviden a Bluetooth® (2) gombot, amíg nem világít, vagy kapcsolja ki a mé-rómüszert.

Visszaállítás a gyári beállításokra:

– A gyári beállítások visszaállításakor a mérőműszerben lévő összes csatlakozási adat törlődik.
– Ha van olyan mobileszköz hatótávolságon belül, amelyhez a mérőműszer már csatlakoztatva volt, akkor vagy kapcsolja ki a Bluetooth® funkciót ezen a mobileszközön, vagy törölje a mérőműszerrel való kapcsolatot a végberendezésen.
– Kapcsolja be a mérőműszert. Ezután tartsa nyomva rövid ideig a Bluetooth® gombot (2) a mérőműszeren. A gomb a jóváhagyáshoz lassú ütemben villog.
- Ezután nyomja meg egyszerre a Bluetooth® gombot (2) és a lézeres üzemmód gombját (3) 3 s-ig, amíg a Bluetooth® gomb (2) röviden fel nem villan, majd ismét kialszik.
– A mérőműszer visszaállt a gyári beállításokra.

A mérömüszer szoftver aktualizálása

Ha szoftverfrissítés áll rendelkezésre a mérőműszerhez, akkor a Bosch Levelling

Remote App alkalmazásban értesítés jelenik meg. A frissítés telepítéséhez kövesse az alkalmazás utasításait.

A frissítés során gyors ütemben villog a Bluetooth® (2) gomb. Minden más gomb ki van kapcsolva, és a lézervonal is kikapcsol, míg a frissítés telepítése sikeresen be nem fejeződik.

A mérőműszer pontosságának ellenőrzése

A pontosságot befolyásoló hatások

A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hömérsékleti különbségek tudják kitéríteni.

A padló felett felemelkedő meleg levegő hatásának minimumra való csökkentéséhez azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.

A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.

Először mindig a vízszintes lézervonal magassági és szintezési pontosságát, utána a függőleges lézervonalak szintezési pontosságát és végül a függőlegesen lefelé irányított pont pontosságát ellenőrizze.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megenge-dett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a méröműszert.

A vízszintes vonal magassági pontosságának ellenőrzése

Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.

- Szerelje fel a mérömüszert az A fal közelében egy müszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérömüszert és jelölje ki a keresztvonalas üzemet.

– Irányítsa a lézert a közeli A falra és várja meg, amíg a mérőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon ke-resztezik egymást (I. pont).

360 | Magyar

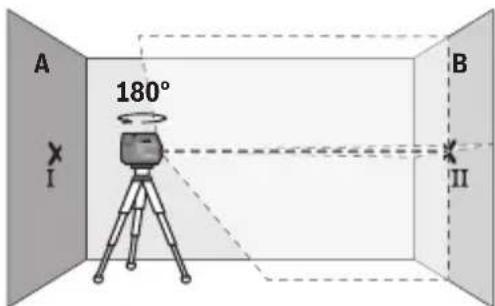

- Forgassa el a mérömüszert 180°-kal, várja meg, amíg a mérömüszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).

- Helyezze el a méröműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

A I B II

– Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervona-lak keresztezési pontja a B falon ponto-san az előbb megjelölt II. pontra essen.

A III d 180° B X II

- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).

- A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszer tényleges magassági eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés: 10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfel- jebb 3 mm-nek szabad lennie.

A vízszintes vonal szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy kb. 5 × 5 m-es szabad területre van szükség.

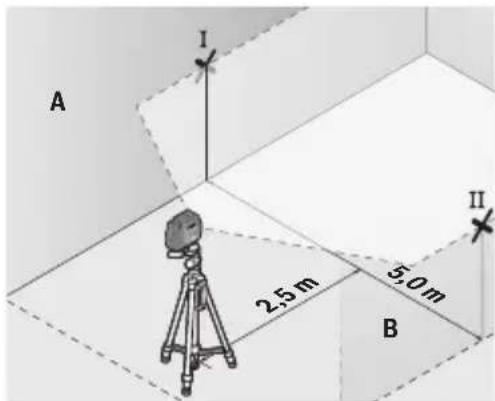

– Szerelje fel a méröműszert az A és a B fal között középen egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a méröműszert és jelölje ki a vízszintes vonal üzemet. Hagyja a méröműszert beszinteződni.

- Jelölje meg a mérőműszertől 2,5 m távolságra mindkét falon a lézervonal közepének helyét (I pont az A falon és II pont a B falon).

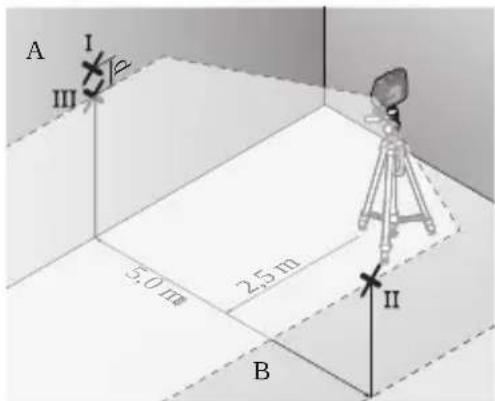

– Állítsa fel a méröműszert 180°-kal elfordítva 5 m távolságban és várja meg amíg az önszintezés végrehajtásra kerül.

– Állítsa be úgy a mérőműszer magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervonal közepe a B falon pontosan az előbb megjelölt II. pontra essen.
- Jelölje be az A falon a lézervonal közepént III pontként (ez függőlegesen az I pont felett vagy alatt lesz).
- A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérőműszernek a vízszintestől való tényleges eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés: 10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfel- jebb 3 mm-nek szabad lennie.

A függőleges vonal szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy olyan ajtónyílásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.

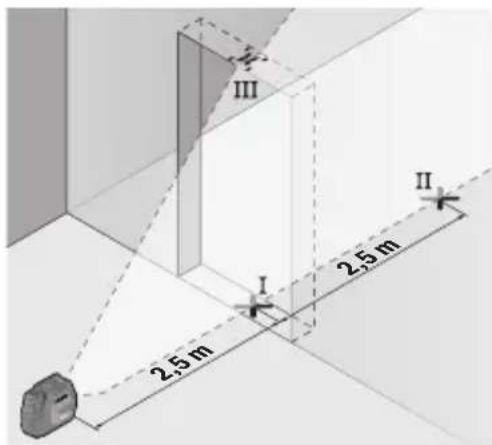

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Kapcsolja be a mérőműszert és jelölje ki a függőleges vo-

362 | Magyar

nal üzemet. Irányítsa a lézervonalat az ajtónyílásra és várja meg, amíg a mérőműszer önszintezése végrehajtásra kerül.

Ⅲ Ⅱ 2.5 m 2.5 m

- Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felso szélén (III. pont).

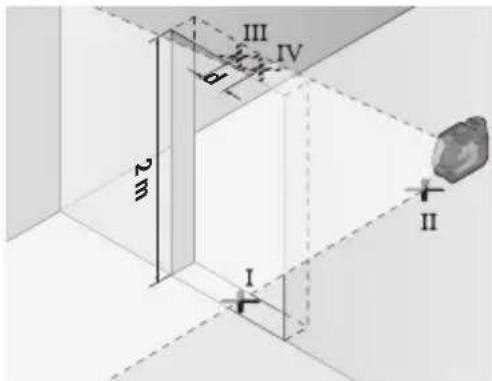

- Forgassa el a mérőműszert 180°-kal és állítsa azt fel az ajtónyílás másik oldalán, közvetlenül a II. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át.

– Jelölje meg a lézervonal közepét az ajtónyílás felső szélén IV. pontként.
- A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérömüszer tényleges magassági eltérését.
- Mérje meg az ajtónyílás magasságát.
Számítsa ki a következőképpen a legnagyobb megengedett eltérést:
Az ajtónyilás magasságának kétszerese × 0,3 mm/m
Példa: Ha az ajtónyílás magassága 2 m, akkoa legnagyobb megengedett eltérés
2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távol-sága így 1,2 mm.

Függőleges pontosság ellenőrzése

Az ellenőrzéshez egy szilárd padló feletti, kb. 5 m-es szabad mérési szakaszra van szükség a padló és a mennyezet között.

– Szerelje fel a mérőműszert a forgatható tartóra (18) és állítsa a talajra. Kapcsolja be a mérőműszert és jelölje ki a pont üzemmódot. Hagyja a mérőműszert beszinteződni.

I 5 m II

– Jelölje be a felső lézerpont közepét a mennyezeten (I pont). Ezenkívül jelölje be az alsó lézerpont közepét a padlón (II pont).

- Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt II ponton legyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (III pont).

- A két megjelölt pont, I és III, különbsége, a d érték megadja a mérőműszer tényleges eltérését a függőlegestől.

Számítsa ki a következőképpen a legnagyobb megengedett eltérést:

A padló és a mennyezet közötti távolság × 0,7 mm/m

Példa: Ha a padló és a mennyezet közötti távolság 5 m, akkor a legnagyobb megengedett eltérés

2 × 5 m × ± 0,7 mm/m = ± 7 mm lehet. A I és III pont legnagyobb megengedett távolsága így 7 mm.

Munkavégzési tanácsok

Jelöléshez mindig csak a lézerpont, illetve a lézervonal közepét használja. A lézerpont mérete, illetve a lézervonal szélessége a távolsággal változik.

Munkavégzés az RM 20 forgó rögzítőegységgel (lásd A–D ábra)

A mérőműszert a forgatható tartó (18) segítségével egy központi, mindig látható forgáspont körül 200°-os szögben el lehet fordítani. Igy a lézervonalakat be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét.

364 | Magyar

A (19) finombeállító csavarral a függőleges lézervonalakat precízen be lehet állítani a referenciapontokhoz.

Helyezze a mérőműszert a (7) vezetőhoronnyal a (17) vezetősínre a (18) forgatható platformon, és tolja a mérőműszert ütközésig a platformra.

Az elválasztáshoz húzza le a mérőműszert ellenkező irányban a forgatható tartóról.

A forgatható tartó elhelyezési lehetőségei:

• egy sík felületre felállítva,
  – egy függöleges felületre csavarozva,
• a (20) mágnesek segítségével egy fémes felületre rögzítve
• a (21) mennyezet-kapocs segítségével mennyezetlécekre rögzítve.

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

Állítsa be durván a (18) forgatható tartót, mielőtt a méröműszert bekapcsolja.

Munkavégzés a lézer-céltáblával

A (24) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.
A (24) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felöl is látni lehet.

Munkavégzés az állvánnyal

Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé-rőműszert a (6) 1/4"-műszerállványcsatlakozóval a (27) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Az állvány csavarjával rögzítse szorosan a mérő-műszert.

A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe.

Rögzítés az univerzális tartóval (lásd J ábra)

A (22) univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

A mérőműszer bekapcsolása előtt állítsa be a (22) univerzális tartót durván a megfelelő helyzetbe.

Munkavégzés az LB 10 tartóval

A (23) tartó segítségével a mérőműszert függőleges felületekre vagy mágneszhető anyagokra lehet erősíteni. A (21) mennyezeti kapoccsal kombinálva a mérőműszer magasságát is be lehet állítani.

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

Állítsa be durván a (23) tartót, mielőtt bekapcsolná a mérőműszert.

Munkavégzés a lézervevővel (lásd J ábra)

Kedvezötlen fényviszonyok (világos környezet, közvetlen napsugárzás) és nagyobb távolságok esetén a lézervonalak megtalálásának megkönnyítésére kapcsolja be a (26) lézer vevőegységet.

Valamennyi üzemmód alkalmazható a (26) lézer vevőegységgel végzett munkákhoz is.

Lézerszemüveg

A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.

▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.

▶ A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a E-K ábrákat)

A mérömüszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.

Karbantartás és szerviz

Karbantartás és tisztítás

Tartsa mindig tisztán a mérömüszert.

Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.

366 | Magyar

A mérőműszert csak az azzal együtt szállított (30) védőtáskában, illetve a (31) böröndben tárolja és szállítsa.

Ha javításra van szükség, a (30) védőtáskába, illetve a (31) böröndbe csomagolva küldje be a méröműszert.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen is találhatók: www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek az alábbi címen találhatók:

A javasolt lithium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvénye- sek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szál- líthatják.

Ha a szállítással harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Kérjük tartsa be az adott országban érvényes, ezen esetleg túlmenő előírásokat.

Hulladékkezelés

A mérőműszereket, akkumulátorokat/elemeket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a méröműszereket és akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

A már nem használható mérőműszereket és a hibás vagy elhasznált akkumulátorokat/elemeket elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.

Szakszerűtlen ártalmatlanítás esetén az elhasznált elektromos és elektronikus készülékek a veszélyes anyagok lehetséges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 366) funkciógombot.

Русский

zsqosdyzbsolu oszlu sbynmdg (11) ρω δmblgδοσ σsztusbyfμ. zsdmnργον
