BRUGSANVISNING PTPS 1100 B2 PARKSIDE

Oversættelse af den originale driftsvejledning

IT MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

ES

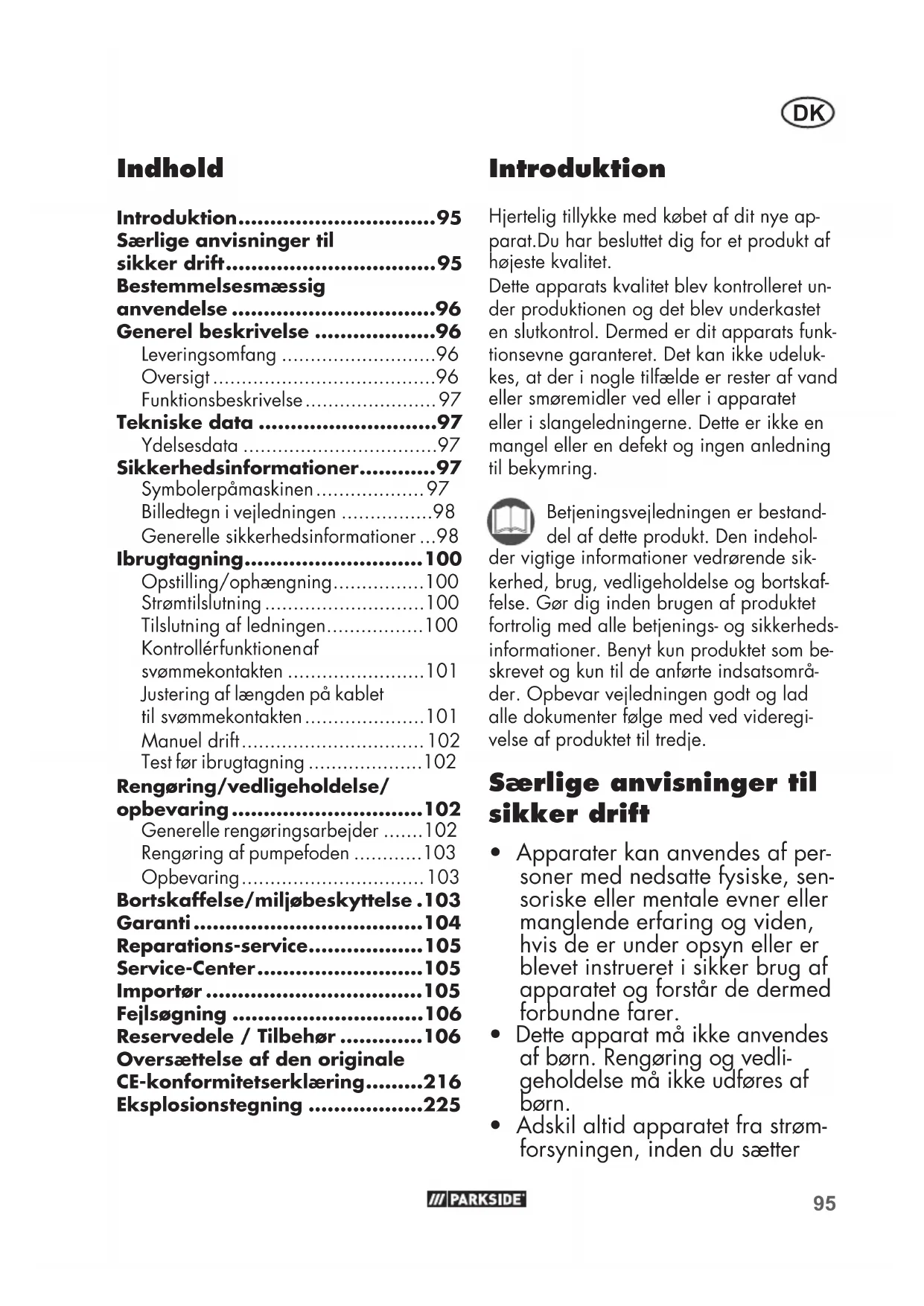

DK Oversættelse af den originale driftsvejledning Side

Bestemmelsesmæssig anvendelse ....96

Generel beskrivelse ......96

Leveringsomfang 96
Oversigt....96
Funktionsbeskrivelse 97

Tekniske data 97

Ydelsesdata 97

Sikkerhedsinformationer......97

Symbolerpåmaskinen 97
Billedtegn i vejledningen .....98
Generelle sikkerhedsinformationer ...98

Ibrugtagning......100

Opstilling/ophængning......100
Strømtislutning 100
Tilslutning af ledningen....100
Kontrollérfunktionenaf svømmekontakten ....101
Justering af længden på kablet til svømmekontakten....101
Manuel drift....102
Test før ibrugtagning ......102

Generelle rengøringsarbejder .....102
Rengøring af pumpefoden .....103
Opbevaring....103

Bortskaffelse/miljøbeskyttelse .103

Garanti....104

Reparations-service......105

Service-Center......105

Importør 105

Fejlsøgning 106

Reservedele / Tilbehør ......106

Oversættelse af den originale CE-konformitetserklæring......216

Eksplosionstegning ......225

Introduktion

Hjertelig tillykke med købet af dit nye apparat. Du har besluttet dig for et produkt af højeste kvalitet.

Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret. Det kan ikke udelukkes, at der i nogle tilfælde er rester af vand eller smøremidler ved eller i apparatet eller i slangeledningerne. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er bestand- del af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerhedsinformationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje.

- Apparater kan anvendes af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår de dermed forbundne farer.

- Dette apparat må ikke anvendes af børn. Rengøring og vedligeholdelse må ikke udføres af børn.

- Adskil altid apparatet fra strømforsyningen, inden du sætter

det sammen, skiller det ad eller rengør det.

• Hvis der er personer i vandet, må apparatet ikke sættes i gang. Der er fare for elektrisk stød.
• Slut kun apparatet til en stikkontakt med RCD (Residual Current Device) med en dimensioneret aktiveringsstrøm på maks. 30 mA; sikring mindst 6 Ampere.
• Pumpevæsken kan blive forurenet af smøremidler, som løber ud.
• Se de øvrige anvisninger i kapitlet „Rengøring/vedligeholdelse/opbevaring“.

Bestemmelsesmæssig anvendelse

Spildevands-dykpumpen (efterfølgende betegnet som pumpe) er en dræningspumpe og beregnet til pumpning af vand og spildevand (maks. partikelstørrelse 35 mm) op til en temperatur på maks. 35 °C.

Den er f.eks. egnet til at tømme eller transportere vand fra bassiner og beholdere, til tømning af oversvømmede kældre og til vandudtag fra brønde og skakter.

Dette apparat er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan forårsage skader ved apparatet og udgøre en alvorlig fare for brugeren. Pumpen er ikke beregnet til kontinuerlig drift, og vi påtager os ingen garanti herfor. Brugeren er ansvarlig for ulykker eller skader på andre mennesker eller disses ejendom.

Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Generel beskrivelse

Illustrationerne finder du på den forreste foldeudside.

Leveringsomfang

Pak apparatet ud, og kontrollér, om leveringen er fuldstændig:

• Spildevands-dykpumpe
• Quick-Connect-adapter
• vinkeladapter
• reduktionsstykke (formonteret)
• 8 m nylonreb
• betjeningsvejledning

Til tilslutningen af slangen, se i kapitel „Tilslutning af ledning“, skal du bruge et spændebånd og en sav.

Værktøjet er ikke inkluderet i leveringen.

Du kan købe værktøjet i en specialbutik.

Oversigt

1 Greb

2 Tilslutningsledning

3 Kabel til svømmekontakt

4 Svømmekontaktens højdejustering

5 Holder, svømmekontaktens højdejustering

6 Svømmekontakt

7 Pumpefod

8 Pumpeudgang

9 Pumpehus

11 Vinkeladapter med Quick-Connect-tilslutning
12 Reduktionsstykke
13 Nylonreb

Funktionsbeskrivelse

Apparatet har et rustfrit stålhus, en stabil sugefod og en rustfri motoraksel. Pumpen er udstyret med en svømmekontakt, som automatisk tænder eller slukker for pumpen, afhængigt af vandstanden.

En termisk afbryder beskytter motoren mod overbelastning.

Betjeningsdelenes funktion beskrives i det følgende.

Tekniske data

Dykpumpe

til spildevand......PTPS 1100 B2

Mærkespænding

Maksimal pumpemængde

(Q maks.)......20000 l/h

Maksimal pumpehøjde (H maks.) ...... 9 m

Maksimal dykkedybde....7 m

Tilslutning til hanestykke

med indvendigt gevind

på vinkeladapter. ...... G 1 ½" (47,8 mm)

Skiftepunkthøjde „Tænd“ ...... ca. 520 mm

Skiftepunkthøjde „Sluk“......ca. 230 mm

Mindste vandhøjde ved sugning .....9 cm

Længde tilslutningsledning....10 m

Vægt (inkl. tilbehør) 5,5 kg

Sikkerhedsinformationer

Dette afsnit beskriver de grundlæggende sikkerhedshenvisninger ved arbejde med pumpen.

Symboler på maskinen

OBS! Ikke egnet til sandholdigt vand!

OBS! Undgå at pumpen kører tør! Fare for overophedning!

Gør dig fortrolig med alle betjeningselementer inden du påbegynder arbejdet, især med funktioner og virkemåder. Spørg i givet fald en fagperson.

Læs og overhold betjenings-vejledningen som hører til produktet!

OBS! Tag straks stikket ud af stikkontakten, hvis tilslutningsledningen beskadiges eller skæres igennem.

DK

OBS! Varm overflade! Fare for forbrænding!

Maksimal dykkedybde

Apparater må ikke bortskaffes med husholdningsaffald

Billedtegn i vejledningen

Faretegn med angivelser til forebyggelse af person- eller materiel skade.

Påbudstegn med angivelser til forebyggelse af skader.

Træk stikket

Henvisningstegn med informationer til bedre omgang med apparatet.

Generelle sikkerhedsinformationer

Arbejde med apparatet:

Forsigtig: På denne måde forhindrer du ulykker og kvæstelser:

• Personer, der ikke har læst og forstået betjeningsvejledningen, må ikke bruge produktet. Der kan være lokale bestemmelser for brugerens mindstealder.
• Bær fast skotøj, som beskytter mod elektrisk stød.
• Sørg for egnede forholdsregler, så børn holdes på afstand af apparatet, när det er tændt.

Der er fare for kvæstelser.

• Brug aldrig apparatet i nærhe- den af antændelige væsker el- ler gasser. Hvis dette ikke over- holdes, er der fare for brand eller eksplosioner.
• Opbevar apparatet på et tørt sted uden for børns rækkevidde.

Forsigtig! Hvis du følger disse anvisninger, undgår du skader på produktet og personskader, der kan opstå som følge heraf:

• Pumpning af aggressive, abrasive/slibende (f.eks. sandholdigt vand), ætsende, brændbare (f.eks. motorbrændstoffer) eller eksplosive væsker, saltvand, rengøringsmidler og fødevarer er ikke tilladt. Temperaturen for pumpevæsken må ikke overskride 35°C. En manglende overholdelse kan medtøre skader på apparatet og udgøre en alvorlig fare for brugeren.
• Hvis apparatet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må der ikke arbejdes med det. Lad en fagmand kontrollere, om de krævede elektriske beskyttelsesforanstaltninger er til stede før ibrugtagningen.
• Hold øje med apparatet under driften, så det hurtigt opdages, hvis pumpen slukkes eller kører tør. Kontrollér regelmæssigt svømmekontaktens funktion (se kapitlet „Ibrugtagning“). Hvis disse anvisninger ikke overholdes, ophører alle garanti- og

erstatningskrav.

• Vær opmærksom på, at pumpen ikke er beregnet til permanent brug (f.eks. til vandløb i havebassiner). Kontrollér regelmæssigt, at produktet fungerer korrekt.
• Vær opmærksom på, at der anvendes smøremidler i apparatet, som i visse situationer kan være årsag til skader eller snavs, hvis de løber ud. Brug ikke pumpen i havebassiner med fisk eller værdifulde planter.
• Apparatet må ikke bæres eller holdes fast i tilslutningsledningen eller i slangen.
• Apparatet skal beskyttes mod frost og mod at køre tør.
• Brug kun originalt tilbehør og foretag ingen ændringer ved pumpen.
• Læs henvisningerne i betjeningsvejledningen vedrørende „Rengøring/vedligeholdelse/opbevaring“. Alle øvrige foranstaltninger og især åbningen af apparatet skal udføres af en autoriseret elektriker. Kontakt altid vores service-center i forbindelse med reparationer.

Elektrisk sikkerhed:

Forsigtig: Ved at følge disse anvisninger forhindrer du ulykker og kvæstelser forårsaget af elektrisk stød:

• Ved drift af apparatet skal der være fri adgang til stikket efter opstilling.
• Inden dû tager din nye pumpe i

brug, skal følgende forholdsregler kontrolleres af en fagperson:

- jordforbindelse, nulleder og fejlstrømsrelæ skal være i overensstemmelse med sikkerhedsforskrifterne fra energiselskabet og fungere korrekt, - de elektriske stikforbindelser skal være beskyttede mod fugt.

• Ved fare for oversvømmelse skal stikforbindelserne anbringes i et område, der er sikret mod oversvømmelse. Fare på grund af elektrisk stød.
• Sørg for, at netspændingen stemmer overens med angivelserne på typeskiltet.
• Udfør elinstallationen efter de nationale forskrifter.
• Kontrollér inden hver anvendelse apparatet, tilslutningsledningen og stikket for skader. Defekte tilslutningsledninger må ikke repareres, men skal udskiftes med nye. Skader på apparatet skal repareres af en autoriseret fagmand.
• Brug ikke tilslutningsledningen til at trække stikket ud af stikkontakten med. Beskyt tilslutningsledningen mod varme, olie og skarpe kanter.
• Apparatet må ikke bæres eller holdes i tilslutningsledningen.
• Brug kun forlængerkabler, som er sprøjtevandsbeskyttede, og som er beregnet til udendørs anvendelse. En kabeltromle skal altid rulles helt ud inden brug. Kontrollér kablet for skader.
• Tag altid stikket ud af stikkontakten, før du vedligeholder apparatet, ved utæthed i vandsystemet, ved arbejdspauser, og

DK

• Forlængerkabler må ikke have mindre tværsnit end gummislangeledninger med betegnelsen H07RN8-F. Længden på ledningen skal mindst være 10 m. Forlængerkablets enkelttråds-tvær-snit skal mindst være 2,5 mm ^2 .
• Udfør elinstallationen efter de nationale forskrifter.

Ibrugtagning

Opstilling/ophængning

- Pumpeskakten bør mindst have målene 40 x 40 x 50 cm, så svømmekontakten (A 6) kan bevæge sig frit.

- Apparatet kan hænges op ved hjælp af grebet (A 1) eller placeres på bunden af skakten.

Til ophængning og/eller udtagning af pumpen kan det vedlagte nylonreb (A 13) anvendes.

For en sikker ophængning, skal rebet (D 13) stikkes gennem grebet (1) (se billede D).

Ophæng aldrig apparatet ved hjælp af slangen.

Sørg for, at apparatet ikke holdes eller hænges op i tilslutningsledningen. Der er fare for strømstød, hvis tilslutningsledningen beskadiges.

Vær opmærksom på, at der i tidens løb kan samle sig snavs og sand i bunden af skakten, som kan beskadige pumpen. Vi anbefaler at stille pumpen på en teglsten.

Din nye pumpe er allerede forsynet med et sikkerhedskontaktstik. Pumpen er beregnet til tilslutning til en stikkontakt med RCD (Residual Current Device) med 230 V \~ 50 Hz.

Tilslutning af ledningen

Installationen af pumpen sker

• enten med en fast rørledning

• eller med en fleksibel slangeledning.

• Skru Quick-Connect-adapteren (10) på pumpeudgangen (8).

• Tryk på den røde frigørelsesknap på Quick-Connect-adapteren (10), og skub vinkeladapteren med Quick-Connect-tilslutningen (11) ind i Quick-Connect-adapteren (10). Slip den røde frigørelsesknap.
• Skru reduktionsstykket (12) på vinkeladapteren med Quick-Connect-tilslutningen (11)
• Anbring slangen over reduktionsstykket (12), og fastgør den med en slangeklemme. Eller brug en skrue-forbindelse på vinkeladapteren med Quick-Connect-tilslutningen (11) eller på reduktionsstykket (12).

① Udgang med 1½ „indvendigt gevind på pumpen til tilslutningen af vinkeladapteren (11), af Quick-Connect-adapteren (10) eller til en direkte tilslutning af en slange med 1½“ udvendigt gevind;

② Udgang med G1½ " udvendigt gevind på vinkeladapteren med Quick-Connect-tilslutning (9) til tilslutning af reduktionsstykket (10) eller en 1½ " skrueforbindelse;

③ Udgang ved reduktionsstykket (12) til tilslutning af en 1 ^1/4 " slange som en klemmeforbindelse (fastgørelse med slangeklemme). Skær den overliggende tilslutning af;
4 Udgang med 1" udvendigt gevind på reduktionsstykket (12) til tilslutning af en 1" skrueforbindelse. Skær den overliggende tilslutning af;
⑤ Udgang med 1" på reduktionsstykket (12) til tilslutning af en 1" slange som en klemmeforbindelse (fastgørelse med slangeklemme).

Sørg for, at partikelstørrelsen er maks. 18 mm, når du bruger reduktionsstykket ⑤ (udgang med 1"), ellers kan reduktionsstykket og slangen tilstoppe.

Kontrollér funktionen af svømmekontakten

Svømmekontakten (6) er indstillet på en sådan måde, at apparatet straks kan tages i brug.

Ved stationær installation skal svømmekontakten (6) kontrolleres regelmæssigt (senest hver tredje måned).

Tænd- eller slukpunktet for svømmekontakten (6) kan indstilles i tre trin:

Klem kablet til svømmekontakten (3) fast i et af svømmekontaktens højdejusteringer (4).

Kontrollér svømmekontakten (6):

- Den skal være positioneret på en sådan måde, at den frit kan hæve og sænke sig. Koblingspunktets højde for „Tænd“ og koblingspunktets højde for „Sluk“ skal let kunne nås.

Kontrollér dette ved at stille pumpen i en beholder fyldt med vand. Svømmekontakten (6) løftes op med hånden og sænkes derefter ned igen. På denne måde kan du finde ud af, om pumpen tændes og slukkes.

Undgå, at pumpen kører tør.

• Sørg for, at afstanden mellem svømmekontakten (6) og svømmekontaktens højdejustering (4) ikke er for lille. Hvis afstanden er for lille, kan en korrekt funktion ikke garanteres.
• Sørg ved indstillingen for, at svømme-kontakten (6) ikke rører ved bunden, før pumpen slukkes.

Justering af længden på kablet til svømme-kontakten

Kablet til svømmekontakten (3) er klemt fast i et af svømmekontaktens højdejusteringer (4).

Kabel til svømmekontakt (3) er indstillet for kort

- Træk kablet (3) til svømmekontakten længere ved svømmekontakten (6).

Kabel til svømmekontakt (3) er indstillet for langt

- Træk kablet til svømmekontakten (3) tilbage og vær opmærksom på, at svømmekontakten (6) kan løfte og sænke sig frit.

Manuel drift

I manuel indstilling slukker pumpen ikke automatisk, fordi svømmekontakten (6) er omgået.

Positionér svømmekontakten (6) med holderen (5) lodret opad i en af svømmekontaktens højdejusteringer (4).

Hold altid øje med pumpen i manuel drift. Sluk omgående for pumpen (træk stikket ud), hvis der ikke længere pumpes vand. Der er risiko for skader, hvis pumpen kører tør.

Test før ibrugtagning

• Kontrollér, om pumpen står fast på bunden af skakten eller er hængt sikkert op.
• Opstil i givet fald pumpen på en teglsten og ikke direkte på bunden. På denne måde undgår du skader på pumpen pga. en forurening på bunden af skakten.
• Kontrollér, at slangen er tilsluttet korrekt.
• Undgå, at pumpen kører tør (indstil svøm-mekontakten korrekt). Ved ikke-overholdelse eller hvis pumpen kører tør, ophører alle garanti- og erstatningskrav.
• Kontrollér, at den elektriske tilslutning er på 230 V\~ 50 Hz.
• Kontrollér, om den elektriske stikkontakt er i korrekt tilstand, samt at den er tilstrækkeligt sikret (min. 6A, RCD-kontakt).
• Kontrollér, at der ikke kan komme fugt eller vand til tilslutningen. Der er fare for elektrisk stød.
• Der skal være en minimumsvandstand på 90 mm ved ibrugtagning.

Rengør og vedligehold apparatet regelmæssigt. Dette garanterer apparatets ydeevne og lang levetid.

Arbejdsopgaver som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores service-center. Brug kun originale dele. Hvis du følger disse anvisninger, undgår du skader på apparatet og personskader, der kan opstå som følge heraf.

Træk altid stikket ud før arbejde på produktet. Der er fare for strømstød eller kvæstelser på grund af bevægelige dele.

Generelle rengøringsarbejder

• Produkter der ikke er installeret stationært: Rengør altid pumpen med rent vand efter brug.
• Produkter der er installeret stationært: Kontrollér svømmekontaktens (C 6) funktion regelmæssigt (senest hver tredje måned).
• Fjern fnug og fiberpartikler, som eventuelt har sat sig fast i pumpehuset, med en vandstråle.
• Fjern aflejringer fra svømmekontakten med rent vand.
• Fjern regelmæssigt slam fra bunden af skakten og rengør også skaktens sider.
• Hvis du ikke skal bruge pumpen i længere tid, skal den rengøres grundigt efter sidste brug, og før den bruges igen. Som følge af aflejringer og rester kan det ellers være vanskeligt at starte pumpen op igen.

Rengøring af pumpefoden

Træk altid stikket ud før arbejde på produktet. Der er fare for strømstød eller kvæstelser på grund af bevægelige dele.

Urenheder på pumpens underside kan sprøjtes af med rent vand.

Alle øvrige foranstaltninger og især en åbning af pumpen skal udføres af en autoriseret elektriker. Kontakt altid vores servicecenter i forbindelse med reparationer.

Opbevaring

• Opbevar apparatet rengjort og tørt uden for børns rækkevidde.
• Skru reduktionsstykket (A 12), vinkeladapteren med Quick-Connect-tilslutningen (A 11) og Quick-Connect-adapteren (A 10) af til opbevaring.
• Læg tilslutningsledningen (2) ringformet sammen og hæng den hen over grebet (1). Se figur E.

Bortskaffelse/miljøbeskyttelse

Aflever maskine, tilbehør og emballage til miljøvenligt genbrug.

Apparater må ikke bortskaffes med husholdningsaffald

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr: Brugt elektrisk udstyr skal indsamles separat og afleveres til miljøvenlig genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
- at aflevere det til et officielt indsamlingssted,
- at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Garanti

Kære kunde!

På dette apparat yder vi 3 års garanti fra købsdato.

Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen.

Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette produkts købsdato optræde en materia-le- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skrift-ligt beskrivelse af defekten og hvornår den er optrådt.

Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyttede og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende reparationer er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.

Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. tilslutningsbeslag) eller for beskadigelser på skrøbelige dele (f.eks. kontakter).

Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje.

Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien. Der er navnlig ingen garantikrav ved pumpning af abrasive materialer (sand, sten) eller aggressive væsker, da dette vil beskadige tætningerne, pumpehjulet, moto-ren eller andre dele.

Obs: Dykpumper er afvandingspumper. Formålet med konstruktionen af en dykpumpe er, at transportere eller pumpe en bestemt mængde vand så hurtigt som muligt inden for dens præstationsklasse. Dykpumper er ikke egnet som vandingspumper (f.eks. til vanding af haven) eller til en permanent brug (f.eks. til vandløb eller springvand i havebassiner). I tilfælde af anvendelse ud over de nævnte anvendel-

ser i denne betjeningsvejledning bortfalder garantikravet.

Garantien udløber også, hvis dykpumpen bruges uden bundplade, eller hvis skader skyldes, at man holder apparatet i tilslutningsledningen eller hænger det op ved hjælp af tilslutningsledningen. Dykpumper må ikke køre tør eller udsættes for frost.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

- Hav ved alle forespørgsler kassebonen og artikelnummeret (IAN 373774_2204) parat som dokumentation for købet.

- Artikelnummeret fremgår af mærkepladen.

- Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

- Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-filial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag.

Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og fran- keret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores servicefilial.

Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – indsendte apparater bliver ikke modtaget.

Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 373774_2204

Importør

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.

Problem Mulig	årsag Fejlafhjælpning
Pumpen starter ikke	Der er ingen strøm	Kontrollér stikkontakten, tilslut-ningsledningen, ledningen og strømstikket, evt. reparation udført af en autoriseret elektriker
	Svømmekontakten (C 6) kobler ikke	Anbring svømmekontakten i en højere stilling
Pumpen pumper ikke	Pumpeydelsen falder på grund af vandets indhold af snavs og smergel	Rengør pumpen og skift evt. sliddele
Pumpen slukkes ikke	Svømmekontakten (C 6) kan ikke synke ned	Stil pumpen rigtigt på skaktens bund
Utilstrækkelig pumpemængde	Pumpeydelsen falder på grund af vandets indhold af snavs og smergel	Rengør pumpen og skift evt. sliddele
Pumpen slukkes efter kort tid	Motorværnet slukker pumpen, fordi vandet er meget snavset	Tag strømstikket ud og rengør pumpen og skakten
	Vandtemperatur for høj, motor-værnet slukker pumpen	Sørg for at vandtemperaturen maksimalt er 35 °C!

Reservedele / Tilbehør

Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte "Service-Center" (se side 105).

Pos.

Betegnelse

Bestillingsnr

10/11/12 Tilslutningsbeslag sæt 91110114

13 8 m nylonreb 79300311

Contenido

	Oversættelse af den originale CE-konformitetserklæring
Hermed bekræfter vi, at Dykpumpe til spildevand af serien PTPS 1100 B2 Serienummer 000001 - 123000 opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU)2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN 60335-1:2012/A15:2021 • EN IEC 60335-2-41:2021/A11:2021 • EN 62233:2008 EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 • EN 55014-2:1997/A2:2008 EN IEC 55014-2:2021 • EN 61000-3-2:2014 EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018
Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 30.10.2022	Christian Frank Dokumentationsbefuldmægtiget

* Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

- Kontrollér inden hver anvendelse apparatet, tilslutningsledningen og stikket for skader. Defekte tilslutningsledninger må ikke repareres, men skal udskiftes med nye. Skader på apparatet skal repareres af en autoriseret fagmand.

- Hvis dette apparats tilslutningsledning bliver beskadiget, skal den udskiftes af producenten eller dennes kundeservice eller en lignende kvalificeret person, for at undgå risici.
