NÁVOD K OBSLUZE PTPS 1100 B2 PARKSIDE

Ponorné čerpadlo na znečistenú vodu

Ponorné čerpadlo na znečistěnou vodu

Překlad originálního provozního návodu

DK

Spildevandspumpe

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

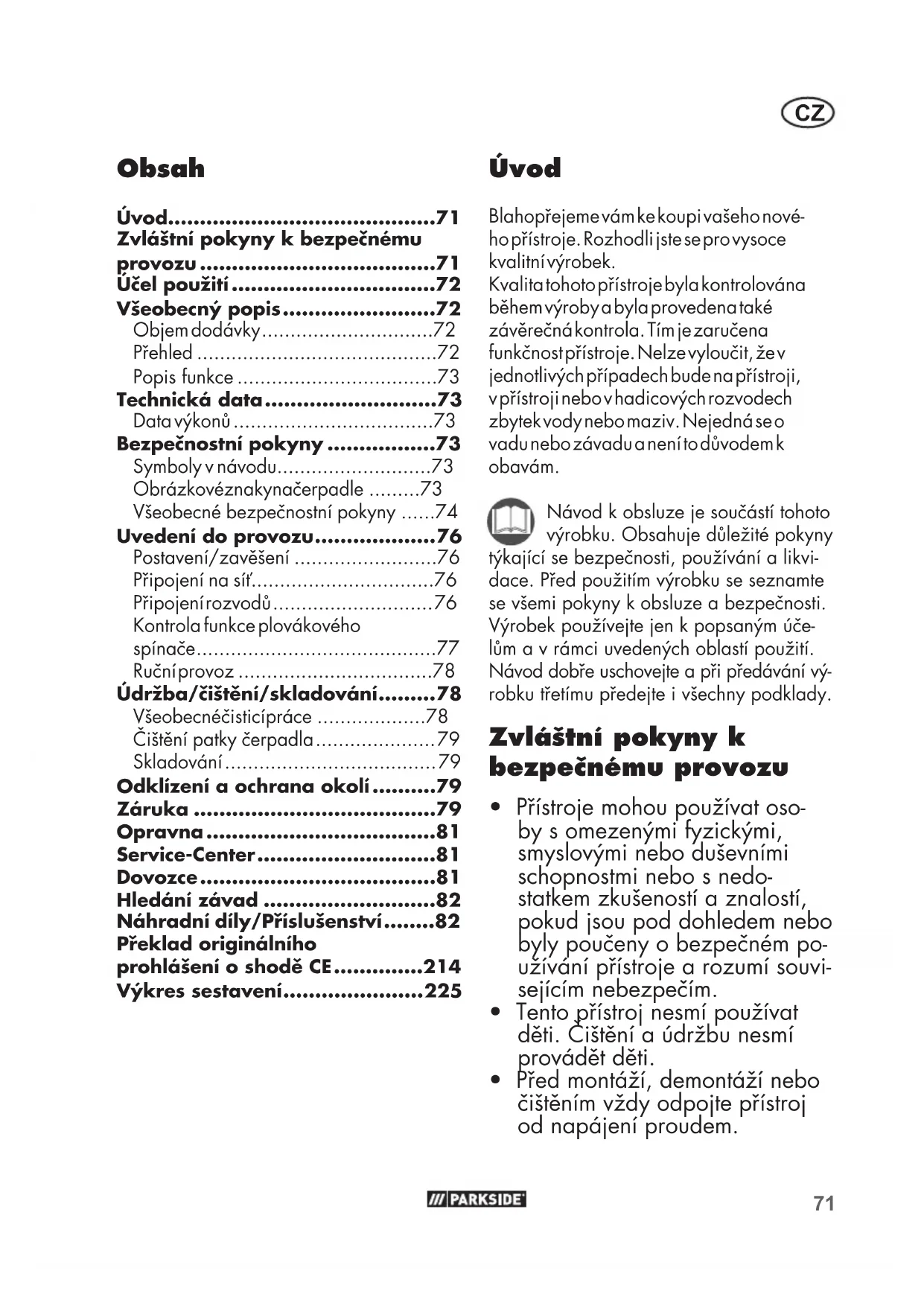

CZ Překlad originálního provozního návodu Strana

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Zvláštní pokyny k bezpečnému

provozu....71

Účel použití......72

Všeobecný popis....72

Objem dodávky....72

Přehled 72

Popis funkce 73

Technická data....73

Data výkonů 73

Bezpečnostní pokyny .....73

Symboly v návodu....73

Obrázkovéznakynačerpadle .....73

Všeobecné bezpečnostní pokyny .....74

Uvedení do provozu......76

Postavení/zavěšení 76

Připojení na síť....76

Připojenírozvodů....76

Kontrola funkce plovákového

spínače....77

Ručníprovoz 78

Údržba/čištění/skladování......78

Všeobecnéčisticípráce .....78

Čištění patky čerpadla....79

Skladování....79

Odklizení a ochrana okolí......79

Záruka 79

Opravna....81

Hledání závad ......82

Náhradní díly/Příslušenství......82

Překlad originálního

prohlášení o shodě CE......214

Výkres sestavení......225

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto přístroje byla kontrolována během výroby a byla provedenataké závěrečná kontrola. Tím je zaručena funkčnost přístroje. Nelze vyloučit, že v jednotlivých případech bude na přístroji, v přístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Zvláštní pokyny k bezpečnému provozu

• Přístroje mohou používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání přístroje a rozumí souvi-sejícím nebezpečím.
• Tento prístroj nesmí používat děti. Čištění a údržbu nesmí provádět děti.
• Před montáží, demontáží nebo čištěním vždy odpojte přístroj od napájení proudem.

CZ

• Nachází-li se osoby ve vodě, pak se tento přístroj nesmí používat. Hrozí nebezpečí poranění elektrickým proudem.
• Připojte toto zařízení pouze na zástrčku s ochranným vypínačem proti chybovému proudu RCD (Residual Current Device) s reziduálním proudem ne větším, než 30 mA; jištění po-jistkou alespoň 6 ampér.
• K znečištění kapaliny mohlo dojít kvůli vytečení maziv.
• Viz další pokyny v kapitole „Udržba a čištení“.

Účel použití

Ponorné čerpadlo je odvodňovací čerpadlo a je určené pro přečerpávání vody a znečištěné vody (max. velikost částic 35 mm) až po teplotu max. 35 °C.

Je vhodné např. pro přečerpávání a vyčerpávání jímek a nádrží, k vyčerpávání vody ze zatopených sklepů a k odběru vody ze studní a šachet.

Tento přístroj není vhodný ke komerčnímu využívání. Při používání ke komerčním účelům záruka zaniká. Každé jiné použití, které v tomto návodu není výslovně připuštěné může vést ke škodám na tomto zařízení a může pro uživatele představovat vážné nebezpečí.

Čerpadlo není určeno pro nepřetržitý provoz, za který nepřebíráme žádnou záruku. Obsluhující osoba je zodpovědná za nehody anebo škody způsobené jiným osobám anebo jejich majetku.

Výrobce neručí za škody, které byly zapříčiněné skrze použití ne podle určení anebo skrze nesprávnou obsluhu.

Všeobecný popis

Zobrazení nejdůležitějších funkčních dílů najdete na rozkládací straně.

Objem dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní.

• Ponorné čerpadlo na znečištěnou vodu
• Adaptér Quick Connect
• Úhlový adaptér
• Redukční tvarovka
• 8 m nylonové tažné lanko
• Návod k obsluze

Obalový materiál řádně zlikvidujte.

Pro připojení hadice potřebujete hadicovou sponu a pilu, viz kapitola „Připojení a vedení“. Nástroj není součástí dodávky. Nástroj můžete zakoupit ve specializovaném obchodě.

Přehled

1 Rukojet'

2 Výškové nastavení plováku
3 Plovákový spínač
4 Sítový kabel
5 Stojanová noha

6 Výstup čerpadla

7 Pouzdro čerpadla
8 Adaptér Quick Connect

9 úhlový adaptér s přípc Quick Connect

10 Redukční tvarovka
11 8 m nylonové tažné lan
12 Kabel plováku
13 Páka, výškové nastavení plc

Popis funkce

Toto kalové čerpadlo má plást z ušlechtilé oceli, stabilní přísavkovou nohu a nerezový motorový hřídel. Toto čerpadlo je vybavené plovákovým spínačem, který automaticky za- anebo vypíná toto zařízení v závislosti na výšce hladiny vody. Tepelný ochranný spínač chrání motor před přetížením. Funkci obslužních dílů si prosím zjistěte z následujících popisů.

Technická data

Ponorné kalové čerpadlo .....PTPS 1100 B2

Jmenovité napětí

(U) ......230 V\~ (střídavý proud), 50 Hz Jimenovitý výkon (příkon) (P) ...... 1100 W

Maximální dopravní množství

(Qmax)....20000 l/h

Maximální dopravní výška (Hmax) ..... 9 m

Maximální ponorná hloubka ...... 7 m

Max. teplota vody (Tmax) ..... 35 °C

Přípoj hadice .... 1", 1 ¼" (25 mm, 33 mm)

Připojení pro kohoutek s vnitřním závitem do úhlového adaptéru .G 1 ½" (47,8 mm) do hadicového adaptéru..G 1" (33,3 mm)

Maximální zrnění....35 mm

Výška spínacího bodu

„zapnout“ ...... ca. 520 mm

„vypnout“......ca. 230 mm

Minimální hladina vody

při nasávání....9 cm

Délka síťového kabelu....10 m

Hmotnost (vč. příslušenství) ...... 5,5 kg

Ochranná třída......I

Druh ochrany IPX8

Měření maximálních výkonových dat se provádí s rovným, přímým výstupem.

Úhlový adaptér a závěrka zpětného toku mohou výkon redukovat.

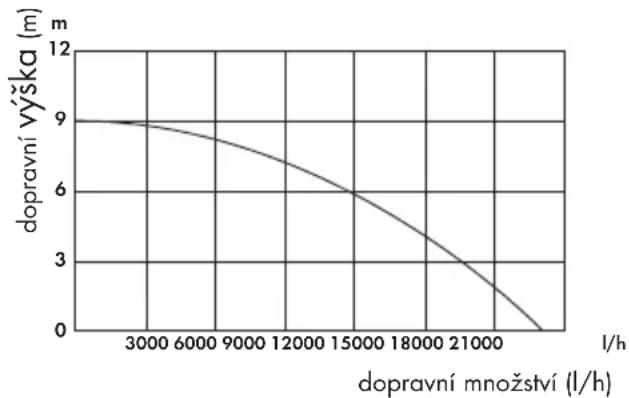

Data výkonů

Bezpečnostní pokyny

Tento odstavec pojednává o základních bezpečnostních předpi-sech při práci s tímto zařízením.

Symboly v návodu

Výstražné značky s údaji pro zabránení škodám na zdraví anebo věcným škodám.

Příkazové značky s údaji pro prevenci škod.

Vytáhněte sítóvou zástrčku.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Obrázkové znaky na čerpadle

Pozor! Nepoužívat pro vodu s vysokým obsahem písku!

Pozor! Zabránit chodu čerpadla nasucho! Nebezpečí přehřátí!

CZ

Před zahájením práce se dobře seznamte se všemi ovládacími elementy, zejména s funkcemi a činnosti. Informujte se případně u odborníka. Čtěte a dbejte na příslušný návod k obsluze přístroje!

Pozor! Při poškození anebo přeseknutí sítóvého kabelu ihned vytáhněte zástrčku ze sítové zásuvky.

Pozor! Horký povrch! Nebezpečí popálení!

Maximální provozní hloubka ponoru

Elektrické přístroje nepatří do domácího odpadu

Všeobecné bezpečnostní pokyny

Práce s tímto zařízením:

Pozor: Takto zabráníte nehodám a poraněním:

• Osoby, které nejsou obeznámeny s návodem k použití, nesmí toto zařízení používat. Na základě příslušných ustanovení může být stanoven minimální věk obslužného personálu.
• Provedte vhodná opatření na to, aby se děti nepřiblížily k tomuto zařízení, nacházejícím v provozu. Hrozí nebezpečí úrazu!
• Nepoužívejte toto zařízení v blízkosti zapalných tekutin anebo plynů. Při nedbání na toto,

existuje nebezpečí požáru ane- bo exploze.

- Uložte toto zařízení na suchém místě a mimo dosahu dětí.

Pozor! Takto zabráníte škodám na zařízení a případně škodám na osobách, které z těchto škod vyplývají:

- Přepravování agresivních, abrazivních/působících jako smirek (např. voda na vyplachování písku), leptavých, hořlavých (např. pohonné hmoty pro motory) anebo výbušných tekutin, slané vody, čisticích prostředků a potravin, není povolené. Teplota přepravovaných tekutin nesmí překročit 35 °C. Nedodržení může vést k poškození přístroje a představovat nebezpečí pro uživatele.

- Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Nechte před uvedením do provozu odborníkem zkontrolovat to, jsou-li požadovaná elektrická ochranná opatření k dispozici.

- Dohlížejte na toto zařízení během jeho provozu (především v obytných místnostech), aby se zavčasu spoznalo automatické vypnutí anebo běh čerpadla nasucho. Kontrolujte pravidelně funkci plovákového spínače (viz kapitolu „Uvedení do provozu“). Při nedbání na toto zanikají nároky na záruku a na ručení.

- Dbejte prosím na to, že čerpadlo není vhodné pro trvalý provoz (např. pro vodné toky

v zahradních jezírkách). Kontrolujte toto zařízení pravidelně ohledně jeho bezvadné funkce.

• Dbejte na to, že se v tomto zařízení používají maziva, která za jistých okolností mohou skrze vytečení způsobit poškození anebo pošpinění. Nepožívejte toto čerpadlo v zahradních jezírkách s rybama anebo se vzácnými rostlinami.
• Nenoste anebo neupevňujte toto zařízení za kabel anebo za tlakové vedení.
• Chraňte toto zařízení před mrazem a před chodem nasucho.
• Používejte pouze originální příslušenství a neprovádějte žádné přestavby na tomto zařízení.
• Přečtěte prosím k tématu „Udržba/čištění/skladování“ pokyny v návodu k použití. Všechna další opatření mimo tento ráme, obzvlášť otevření tohoto zařízení, je třeba nechat vykonat elektrotechnickou odbornou sílou. V případě opravy se vždy obratte na naše servisní středisko.

Elektrická bezpečnost:

Pozor: takto se vyhnete nehodám a poraněním skrze elektrický úder:

• Při provozu tohoto zařízení, musí být po jeho postavení síťová zástrčka volně přístupná.
• Před uvedením svého nového čerpadla do provozu jej v případě nejistoty nechte zkontrolovat odborníkem:

- zemnění, vybavení nulovým vodičem, dále pak to, že zapojení s ochranným vypínačem proti chybovému proudu musí vyhovovat bezpečnostním předpisům podniků zásobujících elektrickou energií a musí bezvadně fungovat, - ochranu elektrických zástrčkových spojení před mokrem. - to, že při nebezpečí zaplavení je třeba umístit zástrčková spojení v oblasti bezpečné proti zaplavení.

• Dbejte na to, aby síťové napětí souhlasilo s údaji na typovém štítku.
• Kontrolujte před každým použitím toto zařízení, kabel, a zástrčku ohledně poškození. Defektní kabely se nesmí opravovat, nýbrž se musí vyměnit za nové. Poškození vašeho přístroje nechte odstranit autorizovaným odborníkem.
• Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
• Nenoste anebo neupevňujte toto zařízení pomocí kabelu.
• Používejte pouze prodlužovací kabely, které jsou chráněné proti stříkající vodě a které jsou určené pro venkovní použití. Vždy úplně odviňte kabelový buben před použitím. Zkontrolujte kabel ohledně poškození.
• Před prováděním jakékoli práce na prístroji, v případě netěsností ve vodním systému, během pracovních přestávek a při nepoužívání vytáhněte sítovou zástrčku ze zásuvky.

CZ

• Prodlužovací kabely nesmí mít menší průřez než gumové hadice s označením H07RN8-F. Délka kabelu musí být minimálně 10 m. Průřez pramene prodlužovacího kabelu musí být minimálně 2,5 mm².
• Provedte elektrickou instalaci v souladu s národními předpisy.

Uvedení do provozu

Postavení/zavěšení

• Čerpací šachta by měla mít rozměry alespoň 40 x 40 x 50 cm, aby se plovákový spínač (A 6) mohl volně pohybovat.
• Přístroj lze zavěsit za rukojeť ( A 1) nebo postavit na dno šachty. K zavěšení a vytažení čerpadla můžete použít dodané nylonové tažné lanko ( A 13). Pro bezpečné zavěšení lano ( D 11) provlečte rukojeťí ( D 1), viz obrázek D.
  Přístroj nikdy nezavěšujte za hadici.

Dbejte na to, aby se toto zařízení v žádném případě nedrželo anebo nezavěšovalo za síťový kabel. Existuje nebezpeči elektrického úderu skrze poškozený síťový kabel.

Dbejte na to, že se během času může na dně šachty nashromáždit špína a písek, který by mohl čerpadlo poškodit. Doporučujeme, abyste čerpadlo postavili na cihlu. Při příliš nízké hladině vody může bahno nacházející se v šachtě rychle zaschnout a bránit čerpadlu v najíždění.

Připojení na síť

Vámi nabyté čerpadlo již je opatřené zástrčkovou vidlicí s ochranným kontaktem. Přístroj je určen pro připojení do kontaktní ochranné zásuvky s ochranným zařízením proti nedostatečnému proudu (Residual Current Device) s 230 V \~ 50 Hz.

Připojení rozvodů

Instalace čerpadla se provádí

• bud' prostřednictvím pevného trubkového vedení

• anebo prostřednictvím flexibilního hadicového vedení.

• Našroubujte rychloupínací adaptér (10) na výstup čerpadla (8).

• Stiskněte červené odjišťovací tlačítko na adaptéru Quick Connect (10) a zasuňte úhlový adaptér s přípojkou Quick Connect (11) do adaptéru Quick Connect (10). Červené odjišťovací tlačítko pustře.
• Našroubujte redukci (12) na úhlový adaptér s rychloupínací přípojkou (11)
• Nasadte hadici na redukční tvarovku (12) a upevněte ji hadicovou sponou. Nebo použijte šroubový spoj na úhlovém adaptéru s přípojkou Quick Connect (11) resp. na redukčním kusu (12).

① Výstup s vnitřním závitem 1½ „ na čerpadle pro připojení úhlového adaptéru (11), adaptéru Quick Connect (10) nebo pro přímé připojení hadice s vnějším závitem 1½ „;
② Výstup s vnějším závitem G 1½" na úhlovém adaptéru (11) k připojení redukční tvarovky (12) nebo šroubového spoje 1½";

③ Výstup na redukci (12) pro připojení hadice 1¼" jako svěrné spojení (upevnění hadicovou sponou). Přebývající přípojku vždy uřízněte;
4 Výstup s vnějším závitem 1" na redukci (12) pro připojení šroubového spoje 1". Přebývající přípojku vždy uřízněte;
⑤ Výstup 1" na redukční tvarovce (12) k připojení hadice 1" formou spojení pomocí svorky (upevnění s hadicovou sponou).

Respektujte, že při použití redukční tvarovky ⑤ (Výstup 1") může velikost částic činit max. 18 mm, protože jinak může dojít k ucpání redukční tvarovky a hadice.

Kontrola funkce plovákového spínače

Plovákový spínač (6) je nastaven tak, že je možné okamžité uvedení do provozu.

Při stacionární instalaci musí být funkce plovákového spínače (6) pravidelně kontrolována (nejméně každé tři měsíce).

Bod zapnutí nebo vypnutí plovákového spínače (6) můžete nastavit ve třech stupních západky:

Upevněte kabel plovákového spínače (3) do jedné z poloh výškové západky plovákového spínače (4).

Zkontrolujte plovákový spínač (6):

- Musí být uveden do takové polohy, aby mohl volně stoupat a klesat. Výška spínacího bodu „Zap“ a spínacího bodu „Vyp“ musí být snadno dosažitelná.

Kontrolujte toto tak, že čerpadlo postavíte do vodou naplněné nádoby a plovákový spínač (6) rukou opatrně nadzvednete a pak opět spustíte. Při tom poznáte, zda se čerpadlo zapne, anebo vypne.

Nebezpečí běhu čerpadla nasucho.

• Dávejte pozor, aby vzdálenost mezi plovákovým spínačem (6) a výškovou západkou plovákového spínače (4) nebyla příliš malá. Při příliš malé vzdálenosti není zaručena bezvadná funkce.
• Při nastavování plovákového spínače dbejte na to, aby plovákový spínač (6) se nedotkl země ještě před vypnutím čerpadla.

Nastavení délky kabelu plovákového spínače

Kabel plovákového spínače (3) je umístěný v jedné z poloh západky plovákového spínače (4).

Kabel plovákového spínače (3) je nastaven příliš krátce

- Potáhněte kabel (3) plovákového spínače dál za plovákový spínač (6).

- Zatáhněte kabel plovákového spínače (3) zpět a dávejte pozor na to, aby se plovákový spínač (6) mohl volně zvedat a spouštět dolů.

Ruční provoz

V ručním režimu čerpadlo automaticky nevypíná, protože je plovákový vypínač (6) přemostěný.

Nastavte polohu plovákového spínače (6) pomocí držáku (5) svisle směrem nahoru do jedné z poloh západky plovákového spínače (4).

Čerpadlo v ručním režimu trvale sledujte. Jakmile je voda vyčerpána, okamžitě čerpadlo vypněte (odpojením síťové zástrčky). Při chodu čerpadlo nasucho hrozí nebezpečí poškození.

Kontroly před uvedením do provozu

• Zkontrolujte to, stojí-li čerpadlo pevně na dně šachty anebo je-li bezpečně zavěšené.
• V případě potřeby postavte čerpadlo na cihlu a ne přímo na dno šachty. V případě znečištění na dně šachty zabráníte tak poškození čerpadla.
• Zkontrolujte to, je-li tlakové vedení řádně připojené a je-li nepoužívaný vývod čerpadla těsně uzavřený.
• Zamezte běh čerpadla na sucho (správné nastavení plovákového spínače). Při nedodržování nebo běhu čerpadla na sucho zanikají veškeré požadavky a nároky na záruku.
• Újistěte se, že elektrický přípoj je 230 V\~ 50 Hz.
• Zkontrolujte stav elektrické zásuvky a zda je dostatečně zajištěna pojistkou (nejméně 6A, RCD).
• Přesvědčte se, že do přípojky sítě se v žádném případě nedostane vlhkost

anebo voda. Existuje nebezpečí elektrického úderu.

- Minimální hladina vody při uvedení do provozu musí být 90 mm.

Údržba/čištění/ skladování

Čistěte a ošetřujte Vaše zařízení pravidelně. Tímto se zaručí jeho výkonnost a dlouhá životnost.

Práce, které nejsou v tomto návodu popsané, nechte vykonat našim servisním střediskem (Service-Center). Používejte pouze originální díly. Takto zabráníte škodám na zařízení a případně poranění osob, které z těchto škod vyplývají.

Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.

Všeobecné čisticí práce

• Nestacionárně instalované přístroje: Vyčistěte čerpadlo po každém použití čistou vodou.
• Stacionárně intalované přístroje: Pravidelně kontrolujte funkci plovákového spínače (C 6) (nejméně každé tři měsíce).
• Odstraňte chmýří a vláknité částice, které se případně usadily ve skříní čerpadla, vodním paprskem.
• Odstraňte z plovákového spínače usazeniny čistou vodou.
• Ze dna šachty pravidelně odstraňujte bahno a očistěte i stěny šachty.
• Nybude-li čerpadlo delší dobu používáno, pak se musí po posledním použití

a před prvním dalším použitím vždy řádně vyčistit. Následkem usazenin a zbytků může dojít k potížím při rozběhu.

Čištění patky čerpadla

Před jakoukoliv práci na přístroji vytáhněte síťovou zástrčku. Existuje nebezpečí elektrického úderu anebo zranění skrz pohyblivé části.

Nečistoty na spodní straně čerpadla lze odstříkat čistou vodou.

Veškerá další opatření, zejména otevření čerpadla, musí provést elektroodborník. V případě oprav se vždy obrácejte na naši servisní dílnu.

Skladování

• Uchovávejte toto zařízení očištěné, na suchém místě a mimo dosahu dětí.
• Pro uložení odšroubujte redukci (A 12), úhlový adaptér s připojením Quick Connect (A 11) a adaptér Quick (A 10).
• Smotejte do kruhu připojovací elektrický kabel (2) a zavěste jej přes rukojeť (1). Viz obrázek E.

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domá- cího odpadu

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ): Použité elektrospotřebiče musí sbírat odděleně a recyklovat způsobem šetrným k životnímu prostředí.

Podle převodu do vnitrostátního práva můžete mít tyto možnosti:

• vrátit v prodejně,
• odevzdat na oficiálním sběrném místě,
  • zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. Sada úhlů napojení), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Škody, které spadají pod přírozené opotřebení, přetížení anebo nesprávnou obsluhu, jsou ze záruky vyloučeny. Určité součásti, podléhající normálnímu opotřebení, jsou rovněž ze záruky vyloučeny. Záruka se zejména nepos-kytuje tehdy, dopravují-li se abrazivní materiály (písek, kameny) anebo agresivní kapaliny, dále při nedodržování návodu k obsluze anebo použití násíli, poněvadž v takových pří-padech se poškodí těsnění, oběžné kolo, motor anebo i jiné díly.

Pozor: Ponorná čerpadla jsou odvodno-vací čerpadla. Účelem konstrukce ponorného čerpadla je v rámci jeho výkonnostní třídy co nejrychleji vytlačit, popř. odčerpat určitý objem vody. Ponorná čerpadla nejsou vhodná jako zavlažovací čerpadla (např. k zavlažování zahrad) nebo jako čerpadla s nepřetržitým provozem (např. pro toky potoků nebo rybníkové fontány). V případě nepoužívání k původnímu účelu zaniká nárok na záruku.

Nárok na záruku rovněž zaniká při použití čerpadla pro čerpání znečištěné vody bez spodní desky anebo při poškozeních, která vznikla následkem přidržování anebo zavěšení na síťovém kabelu. Čerpadla nesmí běžet na sucho anebo být vystavena mrazu.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 373774_2204).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 373774_2204

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Problém Možná příčina Odstranění závady
Čerpadlo se ne-rozbíhá	Chybí síťové napětí	Kontrolovat zásuvku, kabel, vedení, zá-strčku, příp. oprava elektroodborníkem
	Plovákový spínač (A 6) nespíná	Plovákový spínač přesunout do vyšší polohy
Čerpadlo ne- čerpá	Výkon čerpadla snížen silným znečištěním anebo smirkující příměsi ve vodě	Čerpadlo vyčistit a případně vyměnit opotřebované díly
Čerpadlo nevy-píná	Plovákový spínač (A 6) nemůže poklesnout	Čerpadlo správně ustavit na dně šachty
Nedostatečné dopravní množ-ství	Výkon čerpadla snížen si-lně znečištěnými a smirku-jícími příměsemi ve vodě	Čerpadlo vyčistit a případně nahradit opotřebované díly
Čerpadlo vypíná po krátké době běhu	Ochrana motoru vypíná čerpadlo kvůlí příliš vy-sokému znečištění vody.	Vytáhnout síťovou zástrčku a vyčistit čerpadlo i šachtu.
	Příliš vysoká teplota vody, ochrana motoru přístroj vypne.	Dbát na maximální teplotu vody 35 °C!

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 81).

Pol. Označení Č. artiklu

A 10/11/12 Sada úhlů napojení 91110114

A 13 8m nylonové tažné lanko 79300311

Obsah

Úvod....83

Všeobecný popis......84

Objem dodávky....84

Popis funkcie 84

Prehl'ad 85

Technické údaje....85

Výkonové údaje....85

Bezpečnostné pokyny .....85

Symboly v návode....86

Všeobecné bezpečnostné pokyny.....86

Uvedenie do prevádzky......88

Postavenie/zavesenie 88

Pripojenie na sief'......88

Kontrola funkčnosti plavákového spínača 89

Nastavenie dlžky kábla plavákového spínača....90

Všeobecné čistiace práce....91

Čistenie základne čerpadla....91

Skladovanie 91

Servisná oprava ......93

Vybalte nástroj a skontrolujte, či je kompletný.

• Ponorné čerpadlo na špinavú vodu
• Adaptér rýchleho pripojenia
• Uhlový adaptér
• Redukčný kus
• 8 m nylonové tážné lanko
• Návod na obsluhu

Ponorné čerpadlo .....PTPS 1100 B2

vymeriavacie napätie

dlžka sietového kábla....10 m

Pozor! Zabráňte chodu čerpadla nasucho! Nebezpečenstvo prehriatia!

Všeobecné bezpečnostné pokyny

Práce s týmto zariadením:

Pozor: Takto zabránite nehodám a poraneniam:

Elektrická bezpečnost:

Pozor: takto sa vyhnete nehodám a poraneniam skrz elektrický úder:

Kontrola funkčnosti plavákového spínača

Upnite kábel plavákového spínača (3) do jedného z výškových rastrov plavákového spínača (4).

Skontrolujte plavákový spínač (6):

Nebezpečenstvo chodu čerpadla nasucho.

C Nastavenie dížky kábla plavákového spínača

- Kábel plavákového spínača (3) vy-tiahnite späť a dávajte pozor na to, aby sa plavákový spínač (6) mohol volne zdvíhat a spúšťat.

- Skontrolujte to, či stojí čerpadlo pevne na dne šachty alebo či je bezpečne zavesené.

- Skontrolujte to, či je tlakové vedenie riadne pripojené a či je nepoužívaný vývod čerpadla tesne uzavretý.

Čistite a ošetrujte Vaše zariadenie pravidelne. Týmto se zaručí jeho výkonnost' a dlhá životnosť.

Pred začatím akýchkolvek prác na prístroji vytiahnite zástrčku zo zásuvky. Existuje nebezpečenstvo elektrického úderu alebo zranenia skrz pohyblivé časti.

Všeobecné čistiace práce

Pred začatím akýchkolívek prác na prístroji vytiahnite zástrčku zo zásuvky. Existuje nebezpečenstvo elektrického úderu alebo zranenia skrz pohyblivé časti.

Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, žePonorné kalové čerpadlo na znečistenou vodu konstrukční řady PTPS 1100 B2Numéro de série000001 - 123000odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU)2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 60335-1:2012/A15:2021 • EN IEC 60335-2-41:2021/A11:2021 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 • EN 55014-2:1997/A2:2008EN IEC 55014-2:2021 • EN 61000-3-2:2014EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.10.2022	Christian FrankOsoba splnomocnená na zostavenie dokumentácie

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Týmto potvrdzujeme, žePonorné čerpadlo na znečistenú vodu konštrukčnej rady PTPS 1100 B2Poradové číslo000001 - 123000zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU)2015/863
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A15:2021 • EN IEC 60335-2-41:2021/A11:2021 • EN 62233:2008EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021 • EN 55014-2:1997/A2:2008EN IEC 55014-2:2021 • EN 61000-3-2:2014EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.10.2022	Christian FrankOsoba zplnomocněná k sestavení dokumentace

- Kontrolujte před každým použitim toto zařízení, kabel, a zástrčku ohledně poškození. Defektní kabely se nesmí opravovat, nýbrž se musí vyměnit za nové. Poškození vašeho přístroje nechte odstranit autorizovaným odborníkem.

- Je-li přípojné vedení tohoto nástroje poškozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalifikovanou osobou nahrazené, aby se vyvarovalo ohrožením.
