GEBRUIKSAANWIJZING PTPS 1100 B2 PARKSIDE

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina

cendre - placer la pompe correcte- ment sur le sol de la fosse Flux insufsant - performance de la pompe réduite à cause de quan- tités d‘eau souillées et émerisées - nettoyer la pompe et rem- placer les pièces usées La pompe s’arrête après un bref temps de marche - la protection du moteur stoppe la pompe à cause de salissures trop impor- tantes - température de l‘eau trop élevée, la protection du moteur stoppe - débrancher et nettoyer la pompe et la fosse - respecter la température maximale de 35° C! Pièces de rechange/Accessoires Vous obtiendrez des pièces de rechange et des accessoires à l’adresse www.grizzlytools.shop Si vous avez des problèmes lors du passage de la commande, merci d’utiliser le formulaire de contact. Pour toute autre question, adressez-vous au ”Service-Center” (voir page 43). Pos. Désignation Article n° 10/11/12 Ensemble coudé de raccordement 91110114 13 8 m de corde en nylon 7930031145 NL BE Inleiding Hartelk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. Dit apparaat werd tdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid. De gebruiksaanwzing vormt een bestanddeel van dit product. Ze omvat belangrke aanwzingen voor veiligheid, gebruik en afvalverwdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsin- structies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Be- waar de handleiding goed en overhandig alle documenten b het doorgeven van het product mee aan derden. Bzondere aanwzingenvooreen veiligbedrf

• Apparaten kunnen worden gebruikt door personen met be- perkte lichamelke, zintuiglke of geestelke vermogens of met een gebrek aan ervaring en kennis, indien z onder toezicht staan of instructie hebben gekre- gen over het veilige gebruik van het apparaat en de gevaren ervan begrpen. Inhoud Inleiding ....................................45 Bzondere aanwzingen voor een veilig bedrf ........................45 Gebruiksdoel .............................46 Algemene beschrving ...............46 Omvang van de levering ............... 46 Overzicht ....................................47 Toepassingsgebieden .................... 47 Technische gegevens ..................47 Prestatievermogen ........................47 Veiligheidsvoorschriften .............47 Opschriften op het apparaat ..........47 Symbolen in de gebruiksaanwzing 48 Algemene veiligheidsvoorschriften ..48 Ingebruikname ..........................50 Installeren/ophangen .................... 50 Netaansluiting .............................51 Aansluiting van de leiding .............51 Instellen van het aan/uit - schakelpunt ..................................51 Lengte van de vlotterschakelaar- kabel instellen ..............................52 Handmatige werking ....................52 Ingebruikname .............................52 Reiniging/onderhoud/ opbergen ...................................53 Algemene reinigings- en onderhoudswerkzaamheden ..........53 Voetdeel reinigen .........................53 Opslag .......................................53 Afvalverwerking/ milieubescherming .....................54 Garantie ....................................54 Reparatieservice ........................56 Service-Center ............................56 Importeur ..................................56 Foutopsporing ............................ 57 Reserveonderdelen/accessoires .. 57 Vertaling van de originele CE-conformiteitsverklaring .......212 Explosietekening ...................... 22546 NL BE

• Dit apparaat mag niet door kin- deren worden gebruikt. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd.

• Koppel het apparaat altd los van de stroomvoorziening voordat u het in elkaar zet, uit elkaar haalt of reinigt.

• Indien er zich personen in het water bevinden, mag het apparaat niet bediend worden. Er bestaat gevaar door een elektrische schok.

• Sluit het apparaat uitsluitend op een contactdoos met RCD (Residual Current Device) met een toegekende stroom van maximaal 30 mA aan; zekering minstens 6ampère.

• Vervuiling van de vloeistof kan optreden door uittredende smeermiddelen.

• Neem ook de aanwzingen in het hoofdstuk “Onderhoud en reiniging” in acht. Gebruiksdoel De vuilwater-dompelpomp is een afvoer- pomp en voor het transport van water en vuilwater (max. deeltjesgrootte 35mm) tot een temperatuur van max. 35°C bestemd. Ze is geschikt voor het over- en wegpom- pen van bekkens en reservoirs, voor het wegpompen van overstroomde kelders en voor de waterwinning uit waterputten en kanalen. Dit apparaat is niet geschikt voor industri- eel gebruik. B industrieel gebruik valt de garantie weg. Iedere andere toepassing, die in deze handleiding niet uitdrukkelk toegestaan wordt kan tot beschadigingen aan het ap- paraat leiden en een ernstig gevaar voor de gebruiker vormen. De pomp is niet ontworpen voor continu gebruik, waarvoor wij geen garantie geven. De operator of gebruiker is voor schade aan andere mensen of aan hun eigendom verantwoordelk. De fabrikant is niet aansprakelk voor be- schadigingen, die door een niet-reglemen- tair voorgeschreven gebruik of door een foutieve bediening veroorzaakt werden. Algemenebeschrving De afbeelding van de voor- naamste functionele onderdelen vindt u op de uitklapbare pagina. Omvang van de levering Pak het apparaat uit en controleer, of de inhoud volledig is: - Afvalwaterdompelpomp - Quick-Connect-Adapter - Haakse adapter - Verloopstuk - 8 m nylon trekkabel - Gebruiksaanwzing Zorg voor een reglementair voorgeschre- ven afvalverwdering van het verpakkings- materiaal. Om de slang aan te sluiten, zie on- der het hoofdstuk „Aansluiten van de leiding“, heeft u een slangklem en een zaag nodig. Het gereedschap is niet b de levering inbegrepen. U kunt het gereedschap kopen b een gespecialiseer- de handelaar. Toepassingsgebieden De vuilwater-dompelpomp beschikt over een roestvrstalen behuizing, een stabiele47 NL BE zuignap en een roestvre krukas. De pomp is uitgerust met een drfschakeling, die het apparaat afhankelk van het waterpeil au- tomatisch in- of uitschakelt. Een schakelaar voor de thermische beveiliging beschermt de motor tegen overbelasting. Voor de functie van de bedieningsonderde- len verwzen w naar de hierna volgende beschrvingen. Overzicht 1 Greep 2 Netsnoer 3 Kabel vlotterschakelaar 4 Hoogterooster vlotterschakelaar 5 Houder, hoogteregeling vlotter- schakelaar 6 Vlotterschakelaar 7 Pompvoet 8 Pompuitgang 9 Pompbehuizing 10 Quick-Connect-adapter 11 Haakse adapter met Quick-Con- nect-aansluiting 12 Verloopstuk 13 Nylon trekkabel Technische gegevens Vuilwater-dompelpomp ........ PTPS 1100 B2 Toegekende spanning (U) ..........230 V~ (wisselstroom), 50 Hz Toegekende opname/ aansluitvermogen (P) ..................1100 W Hoeveelheid water max. (Q max) 20000 l/h Bereikbare hoogte max. (H max) ......... 9 m Zo diep mogelke ligging ..................7 m Watertemperatuur max. (T max) .......35°C Aansluiting slang........................1”, 1 ¼“ (25 mm, 33 mm) Aansluiting voor kraanstuk met interne schroefdraadaan aan de haakse adapter. G 1 ½“ (47,8 mm) aan de slangadapter. ..... G 1“ (33,3 mm) Vreemde voorwerpen max. ........... 35 mm AAN - schakelpunt ................ca. 520 mm UIT - schakelpunt ...................ca. 230 mm Minimum hoogte waterstand b het aanzuigen ............................9 cm Netspanning ..................................10 m Gewicht (incl. accessoires) .............5,5 kg Beschermingsniveau .............................. I Beschermingsklasse .......................... IPX8 De meting van de maximale vermogensge- gevens gebeurt b een rechte, directe uit- gang. De hoekadapter kan het vermogen reduceren. Prestatievermogen Hoeveelheid water (l/h) Bereikbare hoogte (m)

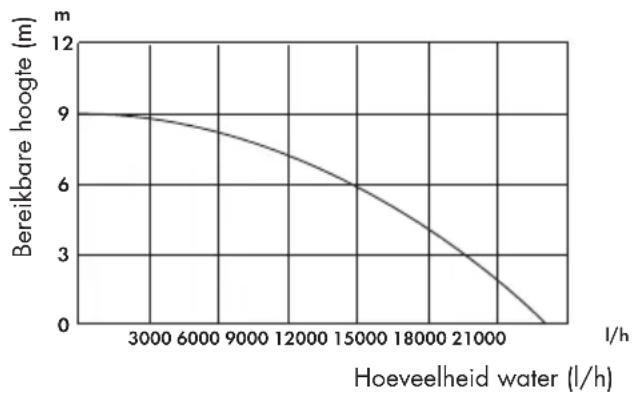

l/h Veiligheidsvoorschriften Deze paragraaf behandelt de es- sentiële veiligheidsvoorschriften b het werk met het apparaat. Opschriften op het apparaat Let op! Niet geschikt voor zuiver zandhoudend water! Let op! Drooglopen van de pomp vermden! Gevaar voor oververhitting!48 NL BE Lees aandachtig de b de pomp horende bedienings- aanwzing en volg de daar- in vermelde instructies op! Let op! Trek b beschadi- ging of doorsnden van de stroomkabel onmiddellk de stekker uit het stocontact. Let op! Heet oppervlak! Risico op brandwonden! 7 m Zo diep mogelke ligging Machines horen niet b huishoudelk afval thuis. Symbolen in de gebruiksaanwzing Gevaarsymbool met informatie over de pre- ventie van personen- of zaakschade. Gebodsteken met informatie over de preventie van schade. Stekker uit het stopcontact trekken. Aanduidingsteken met infor- matie over hoe u het appa- raat beter kunt gebruiken. Algemene veiligheidsvoorschriften Werkzaamheden met het apparaat: Opgepast: zo vermdt u on- gevallen en verwondingen:

• Personen, die niet met ge- bruiksaanwzing vertrouwd zn, mogen het apparaat niet gebruiken. In wetten en plaatse- lke verordeningen kan een mi- nimumleeftd voor het gebruik ervan opgenomen zn.

• Draag ter bescherming tegen een elektrische schok stevige schoenen.

• Tref gepaste maatregelen om kinderen op een veilige afstand van het functionerende appa- raat te houden. Gevaar voor verwondingen!

• Gebruik het apparaat niet in de nabheid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er gevaar voor brand of voor een ontplofng.

• Bewaar het apparaat op een droge plaats en buiten de reik- wdte van kinderen. Opgepast! Zo vermdt u schade aan het apparaat en eventueel daaruit voortvloei- ende lichamelke letsels:

• Het transport van agressieve, abrasieve/als smeergel uit- werkende (bv. zandhoudend water), btende, brandbare (bvoorbeeld Motorbrandstof- fen) of explosieve vloeistoffen, zout water, reinigingsmiddelen en levensmiddelen is niet toege- staan. De temperatuur van de persvloeistof mag niet meer dan 35°C bedragen. Het niet na- leven kan resulteren in schade aan het apparaat en een ge- vaar vormen voor de gebruiker.49 NL BE

• Werk niet met een beschadigd, onvolledig of zonder de toe- stemming van de fabrikant om- gebouwd apparaat. Laat vóór ingebruikname door een vak- man controleren dat de vereiste elektrische beschermingsmaatre- gelen getroffen werden.

• Houd tdens de werking (vooral in woonruimten) toezicht op het apparaat om het automatische uitschakelen of het drooglopen van de pomp tdig vast te stel- len. Kk regelmatig de werking van de drfschakelaar na (zie hoofdstuk „Ingebruikname“). In geval van veronachtzaming vervallen garantie- en aanspra- kelkheidclaims.

• Gelieve in acht te nemen dat de pomp niet voor het perma- nente functioneren (bvoorbeeld voor waterlopen in tuinvvers) geschikt is. Controleer het appa- raat regelmatig op een foutloze werking.

• Neem in acht dat er in het ap- paraat smeermiddelen gebruikt worden, die soms door uit te spelen beschadigingen of ver- vuiling kunnen veroorzaken. Ge- bruik de pomp niet in tuinvvers met visstand of waardevolle planten.

• Draag of bevestig het apparaat niet aan het snoer of aan de persleiding.

• Bescherm het apparaat tegen vorst en tegen het drooglopen.

• Maak uitsluitend gebruik van originele accessoires en voer geen ombouw van het apparaat door.

• Gelieve over het onderwerp „Reiniging/onderhoud/opber- gen“ de in de gebruiksaan- wzing vermelde instructies te lezen. Alle daarbuiten ressor- terende maatregelen, in het bzonder het openen van het apparaat, dienen door een vak- kundig geschoolde elektricien getroffen. Richt u in geval van een reparatie altd tot ons servi- cecenter. Elektrische veiligheid: Opgepast: zo vermdt u on- gevallen en verwondingen door een elektrische schok:

• Tdens de werking van het ap- paraat moet na de installatie de netstekker vr toegankelk zn.

• Laat uw nieuwe pomp, voordat u hem in gebruik neemt, profes- sioneel controleren als u twfelt: - Aardaansluiting, nulstelling, lekstroombeschermingsscha- keling moeten aan de vei- ligheidsvoorschriften van de energiebedrven voldoen en foutloos functioneren - Bescherming van de elektri- sche geleiderbruggen tegen natheid.

• B overstromingsgevaar de ge- leiderbruggen in de tegen een overstroming beveiligde zone aanbrengen.

• Let erop dat de netspanning met de gegevens van het typeaan- duidingplaatje overeenstemt.

• Controleer telkens vóór gebruik apparaat, snoer en stekker op50 NL BE beschadigingen. Defecte snoe- ren mogen niet gerepareerd worden, maar moeten door een nieuws snoer vervangen wor- den. Laat schade aan uw appa- raat door een geautoriseerde vakman verhelpen.

• Gebruik het snoer niet om de stekker uit de contactdoos te trek- ken. Bescherm het snoer tegen hitte, olie en scherpe randen.

• Draag of bevestig het apparaat niet aan het snoer.

• Gebruik uitsluitend verleng- snoeren, die tegen spatwater beschermd zn en voor het ge- bruik in de open lucht bestemd zn. Rol een snoertrommel vóór gebruik altd helemaal af. Con- troleer het snoer op beschadi- gingen.

• Trek vóór alle werkzaamheden aan het apparaat, b lekkages in het watersysteem, tdens werkonderbrekingen en b niet- gebruik de netstekker uit de con- tactdoos.

• Verlengkabels mogen geen kleinere doorsnede hebben dan rubberen slangleidingen met de aanduiding H07RN8-F. De lei- dingslengte moet minstens 10 m bedragen. De strengdoorsnede van de verlengkabel moet min- stens 2,5 mm

• Voer de elektrische installatie uit in overeenstemming met de nati- onale voorschriften. Ingebruikname Installeren/ophangen

• Het pompkanaal dient minstens de afmetingen van 40 x 40 x 50 cm te hebben, opdat de drfschakelaar

• Het apparaat kan aan de greep (

opgehangen worden of op de schacht- bodem geplaatst worden. Om de pomp op te hangen en/of uit te trekken, kunt u de tot de omvang van de levering behorende nylon trekkabel

Voor een veilige ophanging rgt u de kabel (

13) door de greep ( 1)

Hang het apparaat nooit aan de slang op. Let erop, het apparaat in geen geval aan het netsnoer vast te houden of op te han- gen. Er bestaat gevaar voor een elektrische schok door beschadigde netsnoeren. Let erop dat op de kanaalbodem na verloop van td vuil en zand zich kunnen ophopen, wat de pomp zou kunnen beschadigen. W adviseren, de pomp op een baksteen te zetten. B een te lage waterspiegel kan het in het kanaal gesitueerde slk snel indrogen en beletten dat de pomp start.51 NL BE Netaansluiting De door u aangekochte pomp is reeds van een randaardestekker voorzien. Het apparaat is bestemd voor de aanslui- ting op een stopcontact zonder aarding met RCD (Residual Current Device) met 230 V~ 50 Hz. Aansluiting van de leiding De installatie van de pomp gebeurt - met vaste ppleiding - met exibele slangleiding.

1. Schroef de Quick-Connect-adapter (10)

op de pompuitgang (8).

3. Schroef het verloopstuk (12) op de

haakse adapter met Quick-Connec- t-aansluiting (11)

4. Stulp de slang over het verloopstuk

(12) en bevestig ze met een slangklem. Of gebruik een schroefverbinding aan de hoekadapter met Quick-Connec- t-aansluiting (11) resp. aan het redu- ceerstuk (12).

Uitgang met 1½ „-binnendraad aan de pomp voor de aansluiting van de haakse adapter (11) met de Quick- Connect aansluiting (10) of voor direc- te aansluiting van een slang met 1½ “ buitendraad;

Uitgang met G 1½“ uitwendige schroefdraad aan de hoekadapter (11) voor de aansluiting van het verloopstuk (12) of van een 1½“ schroefverbin- ding;

Uitlaat op het verloopstuk (12) voor aansluiting van een 1¼” slang als klemverbinding (bevestiging met slang- klem). Snd de bovenliggende aanslui- ting af;

Uitgang met 1”-buitendraad op het ver- loopstuk (12) voor aansluiting van een 1”-schroefverbinding. Snd de bovenlig- gende aansluiting af;

Uitgang met 1“ aan het verloopstuk (12) voor de aansluiting van een 1“ slang als klemverbinding (bevestiging met slangklem). Let erop dat b gebruikmaking van het verloopstuk

) de partikelgrootte max. 18 mm mag bedragen omdat in het andere geval het verloopstuk en de slang verstopt kunnen raken. Instellen van het aan/ uit - schakelpunt De drfschakelaar (6) is zo ingesteld dat een onmiddellke ingebruikname mogelk is. B een stationaire installatie moet de werking van de drfschakelaar (6) regelmatig (ten laatste telkens na drie maanden) gecontroleerd worden. Het in- of uitschakelpunt van de vlotter- schakelaar (6) kan in drie rasterstappen worden ingesteld: Klem de kabel van de vlotterschakelaar (3) in één van de hoogteroosters van de vlot- terschakelaar (4).52 NL BE Controleer de drfschakelaar (6): - H moet zodanig gepositioneerd zn, dat h vr op en neer kan gaan. De schakelpunthoogte „Aan“ en de scha- kelpunthoogte „Uit“ moeten gemakke- lk bereikt kunnen worden. U kan dit kontroleren door de pomp in een met water gevuld vat te zetten en de drfschakelaar (

voorzichtig op te tillen en vervolgens weer te laten zakken. Zo kan u zien of de pomp aan- resp. uitschakelt. Gevaar voor het drooglopen van de pomp. - Let er ook op dat de afstand tussen de vlotterschakelaar (6) en het hoogteroos- ter van de vlotterschakelaar (4) niet te klein is. B een te kleine afstand is opti- maal funktioneren niet gegarandeerd. - Let erop dat b het instellen van de drfschakelaar 6) deze niet de bodem raakt b het uitschakelen van de pomp. Lengte van de vlotterschakelaar-kabel instellen De kabel van de vlotterschakelaar (3) bevindt zich in één van de hoogteroosters van de vlotterschakelaar (4). Vlotterschakelaar-kabel (3) te kort ingesteld

• Trek aan de vlotterschakelaar-kabel (3) aan de vlotterschakelaar (6) om hem langer te maken. Vlotterschakelaar-kabel (3) te lang ingesteld

• Trek de kabel van de vlotterschakelaar (3) naar achteren en controleer of de vlotterschakelaar (6) vr kan stgen en dalen. Handmatige werking In de handmatige modus schakelt de pomp niet automatisch uit omdat de drfschake- laar (6) overbrugd is. Plaats de vlotterschakelaar (6) met de hou- der (5) verticaal naar boven in één van de hoogteroosters van de vlotterschakelaar (4). Observeer de pomp in de handma- tige modus voortdurend. Schakel de pomp onmiddellk uit (netstekker uittrekken) wanneer er geen water meer gepompt wordt. Het gevaar voor beschadigingen bestaat als de pomp droogloopt. Ingebruikname

• Controleer, of de pomp vast op de ka- naalbodem staat of veilig opgehangen is.

• Zet de pomp eventueel op een tegel en niet direct op de schachtbodem. Zo voorkomt u schade aan de pomp als de schachtbodem vuil is.

• Controleer, of de persleiding zoals reglementair voorgeschreven aange- bracht werd.

• Vermdt het drooglopen van de pomp. Kk regelmatig de werking van de drf- schakelaar na. B veronachtzaming of b het drooglopen van de pomp komen garantie- en aansprakelkheidsclaims te vervallen.

• Kontroleer of de netspanning inder- daad 230 V~ 50 Hz bedraagt.

• Kontroleer de toestand van het stopcon- tact (beveiligd minstens 6A, RCD-scha- kelaar).53 NL BE

• Zorg ervoor dat er nooit vocht of wa- ter in het stopcontact kan komen. Er bestaat gevaar voor een elektrische schok.

• Het minimale waterpeil b de inbedrf- stelling moet 90 mm bedragen. Reiniging/onderhoud/ opbergen Reinig en onderhoud uw apparaat regel- matig. Daardoor worden het prestatiever- mogen en een lange levensduur van het apparaat gewaarborgd. Laat werkzaamheden, die niet in deze handleiding beschreven zn, door ons servicecenter doorvoeren. Maak uitsluitend gebruik van origi- nele onderdelen. Zo vermdt u schade aan het appa- raat en eventueel daaruit voortvloei- ende lichamelke letsels. Voor begin van de onderhouds- werkzaamheden de stekker uittrek- ken. Door beweegbare onderdelen bestaat er gevaar voor een elektri- sche schok of voor verwondingen. Algemene reinigings- en onderhoudswerkzaamheden

• Indien de pomp veel getransporteerd wordt, moet de pomp na elk gebruik met schoon, helder water worden ge- reinigd.

• B stationaire installatie moet de wer- king van de drfschakelaar (

gelmatig (minstens elke drie maanden) gekontroleerd worden.

• Pluisjes en vezelachtige deeltjes die zich eventueel in de pompbehuizing hebben vastgezet met een waterstraal verwderen.

• De schacht regelmatig van modder ont- doen en ook de schachtwanden reinigen.

• Afzettingen op de drfschakelaar met schoon water reinigen.

• Als de pomp voor een lange td niet wordt gebruikt, dan moet deze na het laatste gebruik en voor het eerste gebruik opnieuw worden gereinigd, omdat er zich door afzettingen en resten anders startproblemen kunnen voordoen. Voetdeel reinigen Trek de stekker uit het stopcontact voordat u aan het apparaat werkt. Er bestaat een risico op elektrische schokken of op letsel door bewe- gende delen. Verontreinigingen aan de onderzde van de pomp kunnen met schoon water wor- den weggespoten. Alle daarbuiten ressorterende maatregelen, in het bzonder het openen van de pomp, dienen door een vakkundig geschoolde elektricien uitgevoerd te worden. Gelieve in geval van een reparatie altd tot het ser- vicecenter te richten. Opslag

• Bewaar het apparaat gereinigd, droog en buiten de reikwdte van kinderen.

• Schroef voor opslag het verloopstuk

12), de haakse adapter met Quick- Connect-aansluiting (

• Vouw het netsnoer (2) in een ring en hang het over de greep (1). Zie afbeel- ding

NL BE Afvalverwerking/ milieubescherming Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage- punt. Apparaten horen niet b het huisvuil. Richtln 2012/19/EU betreffende afge- dankte elektrische en elektronische appa- ratuur: Gebruikte elektrische apparaten moeten gescheiden worden ingezameld en op een milieuvriendelke manier worden gerecycleerd. Afhankelk van de implementatie in de nationale wetgeving heeft u de volgende mogelkheden:

• retourneren naar een verkooppunt,

• aan een ofcieel inzamelpunt inleveren,

• retourneren naar de fabrikant/distribu- teur. Dit is niet van toepassing op accessoires die b oude apparaten zn gevoegd en hulpmiddelen zonder elektrische bestand- delen. Garantie Geachte cliënte, geachte klant, U krgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelke rechten. Deze wettelke rechten worden door onze hierna beschreven ga- rantie niet beperkt. Garantievoorwaarden De garantietermn begint met de datum van aankoop. Gelieve de originele kassa- bon goed te bewaren. Dit document wordt als bews van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit pro- duct, een materiaal- of fabricagefout voor- doet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termn van drie jaar het defecte apparaat en het bews van aankoop (kassabon) voorgelegd en dat schriftelk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt is, krgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisse- ling van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelke kwaliteitsgarantie De garantieperiode wordt door de garan- tievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderde- len. Eventueel al b de aankoop bestaan- de beschadigingen en gebreken moeten onmiddellk na het uitpakken gemeld worden. Na het verstrken van de garan- tieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd. Omvang van de garantie Het apparaat werd volgens strikte kwali- teitsrichtlnen zorgvuldig geproduceerd en vóór aevering nauwgezet getest. De garantievergoeding geldt voor materi- aal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale sltage blootgesteld zn en daarom als aan sltage onderhevi- ge onderdelen beschouwd kunnen worden55 NL BE (b.v. aansluit-hoekstaal-set) of op bescha- digingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het pro- duct beschadigd, niet oordeelkundig ge- bruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwzing vermelde aanwzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en hande- lingen, die in de gebruiksaanwzing afge- raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelk vermeden te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd. B een verkeerde of onoordeelkun- dige behandeling, toepassing van geweld en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd werden, valt de garantie weg. Er wordt geen garantie gegeven indien de pomp wordt gebruikt voor het afvoeren van zanderig water of agressieve vloeistof- fen, of b ander ondeskundig, niet regle- mentair gebruik als ook b het niet navol- gen van de gebruiksaanwzing, gebruik van geweld of onvoldoende en ondes- kundig onderhoud waardoor dichtingen, scheprad, motor of andere onderdelen beschadigd kunnen raken. Ook vuilwater- dompelpompen zn niet geschikt voor het afvoeren van schurende materialen (zand, stenen). Let op: dompelpompen zn afwate- ringspompen. Dompelpompen zn zo gebouwd, dat z binnen hun vermogens- klasse een bepaalde hoeveelheid water zo snel mogelk kunnen op- of wegpompen. Dompelpompen zn niet geschikt voor irrigatiedoeleinden (bvoorbeeld voor het besproeien van de tuin) of om permanent te laten pompen (bvoorbeeld voor beek- lopen of vverfonteinen). B gebruik dat in strd is met deze voorschriften vervalt de garantie op het apparaat. In het bzonder b gebruik van vuilwater- dompelpompen zonder bodemplaat, of (dit geldt voor alle pompen) b beschadigin- gen die door het ophangen of vastzetten aan de stroomkabel veroorzaakt werden, vervalt de garantie. De pompen mogen niet drooglopen of aan vorst worden bloot- gesteld. Afhandeling ingeval van garantie Gelieve aan de volgende aanwzingen gevolg te geven om een snelle behande- ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het identicatienummer (IAN373774_2204) als bews van de aankoop klaar te houden.

• Gelieve het artikelnummer uit het type- plaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e- mail. U krgt dan bkomende informa- tie over de afhandeling van uw klacht.

• Een als defect geregistreerd product kunt u, na overleg met onze klan- tenservice, mits toevoeging van het bews van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeel- de serviceadres zenden. Om proble- men b de acceptatie en extra kosten te vermden, maakt u onvoorwaarde- lk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via56 NL BE een andere speciale verzendingswze plaatsvindt. Gelieve het apparaat met inbegrip van alle b de aankoop b- geleverde accessoires in te zenden en voor een voldoende veilige transport- verpakking te zorgen. Reparatieservice U kunt reparaties, die niet onder de garan- tie vallen, tegen berekening door ons servi- celiaal laten doorvoeren. Z maakt graag voor u een kostenraming op. W kunnen uitsluitend apparaten behande- len, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd en met een aanwzing op het defect naar ons serviceliaal te zenden. Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver- zendingswze – ingezonden apparaten worden niet geaccepteerd. De afvalverwerking van uw defecte inge- zonden apparaten voeren w gratis door. Service-Center

Service België Tel.: [phone] E-Mail: [e-mail] IAN 373774_2204 Importeur Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servi- cecenter. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim DUITSLAND www.grizzlytools.de57 NL BE Foutopsporing Storingen Oorzaken Hulp Pomp start niet geen stroom drfschakelaar (

netspanning kontroleren drfschakelaar in een stei- lere positie brengen Pomp voert niet

slang geplooid slang recht leggen Pomp schakelt niet uit drfschakelaar (

ken pomp goed op de schacht zetten Hoeveelheid afgevoerd water niet voldoende prestatievermogen van de pomp ver- minderd door sterk vervuilde en/of schurende watermengsels pomp reinigen en versle- ten onderdelen vervangen Pomp na een kor- te looptd af motor schakelt de pomp b te sterke waterverontreinigingen automatisch uit. Temperatuur van het water te hoog, motor schakelt automatisch uit stekker uittrekken en zowel pomp als schacht reinigen op een maximale tempera- tuur van 35°C letten! Reserveonderdelen/accessoires Reserveonderdelen en accessoires verkrgt u op www.grizzlytools.shop Ondervindt u problemen b het orderproces, gebruik dan het contactformulier. B andere vragen neemt u contact op met het “Service-Center” (zie pag. 56). Pos. Benaming Bestel nummers 10/11/12 Aansluit-hoekstaal-set 91110114 13 8 m nylon trekkabel 7930031158

Vertaling van de originele CE-conformiteitsverklaring Hiermede bevestigen wij dat de Vuilwater-dompelpomp bouwserie PTPS 1100 B2 Serienummer 000001 - 123000 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen: 2006/42/EC

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018 De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: Christian Frank Documentatiegelastigde Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.213

• Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwalificeerde persoon vervangen worden om gevaren te vermijden. IAN 373774_2204 PTPS 1100 B2 ERRATUM

• Controleer telkens vóór gebruik apparaat, snoer en stekker op beschadigingen. Defecte snoe- ren mogen niet gerepareerd worden, maar moeten door een nieuws snoer vervangen wor- den. Laat schade aan uw appa- raat door een geautoriseerde vakman verhelpen.PL
