Produkttype	Damprenser
Mærke	Kärcher
Model	DS 3
Effekt	1500 W
Damptryk	3,5 bar
Damptemperatur	100 °C
Vandbeholder kapacitet	1 L
Opvarmningstid	6 til 8 minutter
Kabellængde	5 m
Vægt	3,8 kg
Mål (L × B × H)	350 × 250 × 300 mm
Vigtigste funktioner	Damprensning til hårde gulve, tekstiler, vinduer
Inkluderet tilbehør	Gulvdyse, punktdyse, mikrofiberklud, doseringsspidser (14 farver)
Sikkerhed	Sikkerhedslås, sikkerhedsventil, automatisk stop
Vedligeholdelse	Regelmæssig afkalkning, rengøring af dyser
Reservedele	Dyser, tætninger, beholder tilgængelige
Garanti	2 år
Producent	Kärcher
Anvendelse	Indendørs

Ofte stillede spørgsmål - DS 3 Kärcher

Hvordan fylder jeg vandbeholderen?

Skru låget af beholderen, hæld koldt vand fra hanen (ikke demineraliseret vand) op til MAX-mærket, og skru låget på igen. Overskrid ikke maksimalniveauet.

Kan jeg bruge afkalkningsmidler?

Nej, brug kun vand fra hanen. Afkalkningsmidler eller tilsætningsstoffer kan beskadige apparatet. Følg instruktionerne i manualen for afkalkning.

På hvilke gulvtyper kan jeg bruge DS 3?

DS 3 er egnet til hårde gulve (fliser, lakeret parket, linoleum) og tekstiler (tæpper, gulvtæppe) med det rigtige tilbehør. Test altid på et lille, usynligt område.

Hvordan afkalker jeg apparatet?

Brug Kärchers afkalkningssæt eller en blanding af vand og hvid eddike (1:1). Fyld beholderen, opvarm, og aktiver dampen, indtil beholderen er tom. Skyl med rent vand.

Hvad gør jeg, hvis dampen er svag?

Kontroller vandniveauet, afkalk apparatet, rengør dampdyserne. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge apparatet til at rengøre tøj?

Ja, med den rigtige tekstildyse. Hold apparatet på afstand og undgå at mætte stoffet. Test på et skjult sted på sarte stoffer.

Hvordan opbevarer jeg apparatet efter brug?

Tøm resterende vand fra beholderen, lad apparatet køle af, rul kablet op og opbevar det et tørt sted frostfrit. Brug vægbeslaget, hvis det er tilgængeligt.

Kan mikrofiberkludene vaskes?

Ja, vask dem ved maks. 60 °C uden skyllemiddel. Brug ikke blegemiddel eller tørretumbler. Udskift dem, hvis de er slidte for optimal effekt.

Stopper apparatet automatisk?

Ja, DS 3 er udstyret med automatisk sikkerhedsstop ved overophedning eller vandmangel. Dette beskytter apparatet og brugeren.

Hvor kan jeg købe reservedele?

Reservedele fås på Kärchers officielle hjemmeside, hos autoriserede forhandlere eller online. Brug altid originale dele for at sikre sikkerheden.

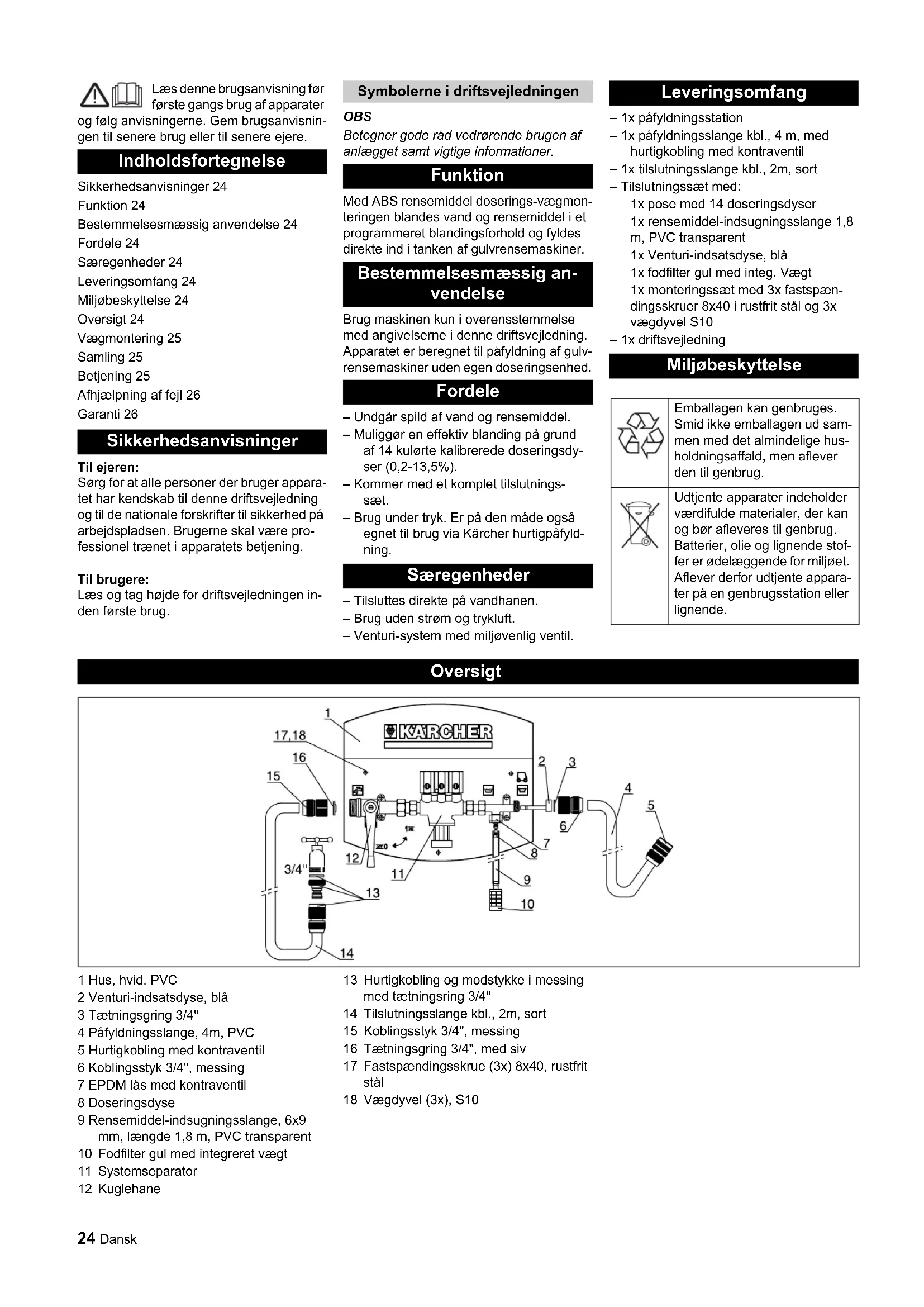

BRUGSANVISNING DS 3 Kärcher

Sikkerhedsanvisninger 24

Funktion 24

Bestemmelsesmaessig anvendelse 24

Fordele 24

Saeregenheder 24

Leveringsomfang 24

Miljabeskytelse 24

Oversigt 24

Vægmontering 25

Samling 25

Betjening 25

Afhjaelpning af fejl 26

Garanti 26

Sikkerhedsanvisninger

Tilejeren:

Sorg for at alle personer der bruger apparatet har kendskap til deutsche driftsvejledning og til de nationale forskritter til sikkerhed pa arbejdspladsen. Brugerne skal vare professionel trænet i apparatets betjening.

Til brugere:

Laes og tag hojde for driftsvejledningen in den feste brug.

Symbolerne i driftsvejledningen

OBS

Betegner gode rād vedrørende brugen af anlagget samt vigtige informationer.

Funktion

Med ABS rensemiddel doserings-vaegmonteringen blandes vand og rensemiddel i etprogrammeret blandingsforhold og fydes direkte ind i tanken af gulvresemaskiner.

Bestemmelsesmaessig anvendelse

Brug maskinen kun i overensstemmelse med angivelserne i dette driftsvejledning. Apparatet er beregnet til pafyldning af gulvenresemaskiner.uden egen doseringsenhed.

Fordele

• Undgår spild af vand og rensemiddel.
  -Muliggor en effektiv blandingPGA ground af 14 kulorte kalibrerede doseringsdyser (0,2 - 13,5%)
• Kommer med et komplet tilslutnings-saat.
• Brug under tryk. Er pa den made ogsa egnet til brug via Karcher hurtigpafyldning.

Saregenheder

-Tilsluttes direkte pa vandhanen.
- Brug Eden strøm og trykluft.
- Venturi-system med miljøvenlig ventil.

Leveringsomfang

• 1x pafyldningsstation
  -1x pafyldningssslange kbl., 4 m, med hurtigkobling med kontraventil
• 1x tilstunningssslange kbl., 2m, sort
  -Tilsutningsaat med: 1x pose med 14 doseringsdyser 1x rensemiddel-indsugningsslange 1,8 m,PVC transparent 1x Venturi-indsatsdyse,bla 1x fodfilter gul med integ.Vegt 1x monteringssaatmed 3x fastspændingsskruer 8x40 i rustfrit stal og 3x vægdyvel S10

-1x driftsvejledning

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder vardifulde materialer, der kan og bo r afleveres til genbrug. Batterier, olie og lignende stoffer er odelaeggende for miljoet. Aflaver derfor udtjente apparater pa en genbrugsstationller lignende.

Oversigt

1 Hus, hvid, PVC
2 Venturi-indsatsdyse,bla
3 Taelningsgring 3/4"
4 Pafyldningsslange, 4m, PVC
5 Hurtigobling med kontraventil
6 Koblingsstyk 3/4", messing
7 EPDM Iås med kontraventil
8 Doseringsdyse
9 Rensemiddel-indsugningsslange, 6x9 mm, laengde 1,8 m, PVC transparent
10 Fodfilter gul med integreret vægt
11 Systemseparator
12 Kuglehane

13 Hurtigkobling og modstykke i messing med taetningsring 3/4"
14 Tilslutningssslange kbl., 2m, sort
15 Koblingsstyk 3/4", messing
16 Taelningsgring 3/4", med siv
17 Fastspændingsskrue (3x) 8x40, rustfrit stål
18 Vaeudyvel (3x), S10

Vægmontering

1 Hus, hvid, PVC
2 Vandhane, 3/4", med et vandtryk mellem 2 og 6 bar

Find et monteringssted i nærheden af vandhanen (se tegningen). Vandhanen skal have et vandtryk mellem 2 og 6 bar.
Hold huset saledes mod vagen, at husets overste kant er placeret pa 1500 mm.
Tegn alle tre borehuller pa vagen og bor med en 010 mm stenborer, tilsvarende til vandyvlerne.
Saat dyvlerne i vagen og fastgor huset pa vagen med de tre rustfrie fastspandingsskruer 08x40 pa vagen.

Samling

Tilslutning vandtilforsel

→ Skru hurtigkoblingen fast pa kuglehanen og tilslut den til det abne slangeende af den sorte tilstunningssslange.
Saat taetningsringen 3 / 4" med siv ind i hurtigkoblingen og skru hurtigkoblingen fast pa kuglehanen.

OBS

Kontroller, om tætningsringen og sivet er sat i inden hurtigkoblingen skrues fast pa kuglehanen.

→ Skru hurtigkoblingens modstykke pa med en 3 / 4'' taeling.
Saatilstlntingsslangen med hurtigkoblingen pa modstykket ved vandhanen.

OBS

Vandhanen mä endnu ikke abnes!

Tilslutning vandudgang

→ Skru hurtigkoblingen af fra Venturi-ud-gangen og tilslut den til pafyldningssslangens abne endestykke.
Saat den bla Venturi-dyse i dyseholderen.
Saat taetningsringen 3 / 4" ind i hurtigkoblingen og skru hurtigkoblingen fast pa Venturi-udgangen.

Tilslut rensemiddel-sugeslangen

1 EPDM Ias med kontraventil
2 Doseringsdyse

Bor et 010 mm hul i rensemiddeldunkenslag.
Stik rensemiddel-indsugningslangen igennem lagets hul og saet fodfilteret pa slangeenden pa lagets indre side.
→ Skru laget pa rensemiddeldanken og saet fodfilteret pa dunkens bund.

OBS

Fodfilteret skal vare lodret pa rensemiddeldunkens bund.
Saat den tilsvarende doseringsdyse ind i EPDM-Iaget.

OBS

Den pagelaendede doseringsmaengde til de enkelte doseringsdyser kan afteriae ses i "Doseringstabellen".
Skub rensemiddel-indsugningsslangen
på EPDM-laget.
Hvis rensemiddel-indsugningsslangen
er for kort, kan den afkortes after behov.

OBS

Ved afkortning af rensemiddel-indsugningslangen skal der holdes oje med at fodfilteret stadigt sidder lodret pa bunden af rensemiddeldanken after afkortningen.

Betjening

Kontroller, om alle slangeforbindelser er tilsluttet.
Kontroller om en rensemiddeldunk er tilsluttet og om der er tilstrækkelig meget rensemiddel i dunken.
Kuglehanen skal varepaa"OFF".
Kontroller om den rigtige dyse er sat i til det onskede blandingsforhold.

OBS

Den pagaelende doseringsmaengde til de enkelte doseringsdyser kan afteraes i "Doseringstabellen".

Saatpafyldningsslangen ind iabningen af gulvreserens tank. Vedgulvrensere med pafyldningssystem kan pafyldningsslangens hurtiglas tilsluttes til pafyldningssystemet.
Abn for vandhanen.
Kuglehanen stilles til "ON".

OBS

Ved feste ibrugtagning ell er ved skift af doseringsdysen er rensemiddelslangen fyldt med luft.

Der opnas et optimalt blandingsforhold, nargulvrenserens tank forst pafyldes hvis rensemiddelslangen fuldstaendig er fyldt med rensemiddel.

Gulvrenserens tank fyldes med vand og den ønskedete tilsetning af rensemiddel.
Luk vandhanen after pafyldningen.
Sæt kuglehanen på "OFF" og vent til pafyldningssslangen er tømt.
Fjern pafyldningssslangen fra tanken el-ler adskil den fra pafyldningsystemet og rul slangen pa slangeholderen.

Udskiffe doseringsdyserne

Brugen af forskellige rensemidler aller forskellige overflader, som skal renses, ndvendiggor forskellige blandingsforhold af vand og rensemiddel.

For at opnaforskellige blandingsforhold kan man udskifte doseringsdyserne som falgende.

Kuglehanen stilles til "OFF".
Træk rensemiddelslangen fra EPDM-laget.
Træk doseringsdysen ud af EPDM-la-get.
Saat den tilsvarende doseringsdyse med et onskeede blandingsforhold ind i EPDM-Iaget.
Saat rensemiddelslangen tilbage pa EPDM-Iaget.

Oversigt doseringsdyser

Folgende tabel viser farvekoden til de enkelte doseringsdyser og blandingsforholdet i %.

Doseringstabel

Farvekodning Blandingsfor-hold*
Pink 0,20 %
Violet 0,50 %
Turkis 0,65 %
Guilt 1,20 %
Brun 1,50 %
orange 1,90 %
Grøn 2,60 %
Lysebrun 3,20 %
Blå 4,80 %
Hvid 5,80 %
Rød 7,90 %
Beige	10,50 %
Sort 12,50 %
Grà	13,50 %

*De nævnte værdier i tabellen er gennem-snitsværdier som opstod under følgende forudsætninger.

Vandtryk 3 bar.

Eventuelle fejl pa apparatet afhjaelpes gratis inden for garantien, safremt fejen kan tilskrives en materiale-ller produktionsfejl. Hvis De onsker at gore garantien gaelende, bedes De henvende Dem til Deres forhandler aller naermeste kundeservice medbringende kvittering for kobet.
