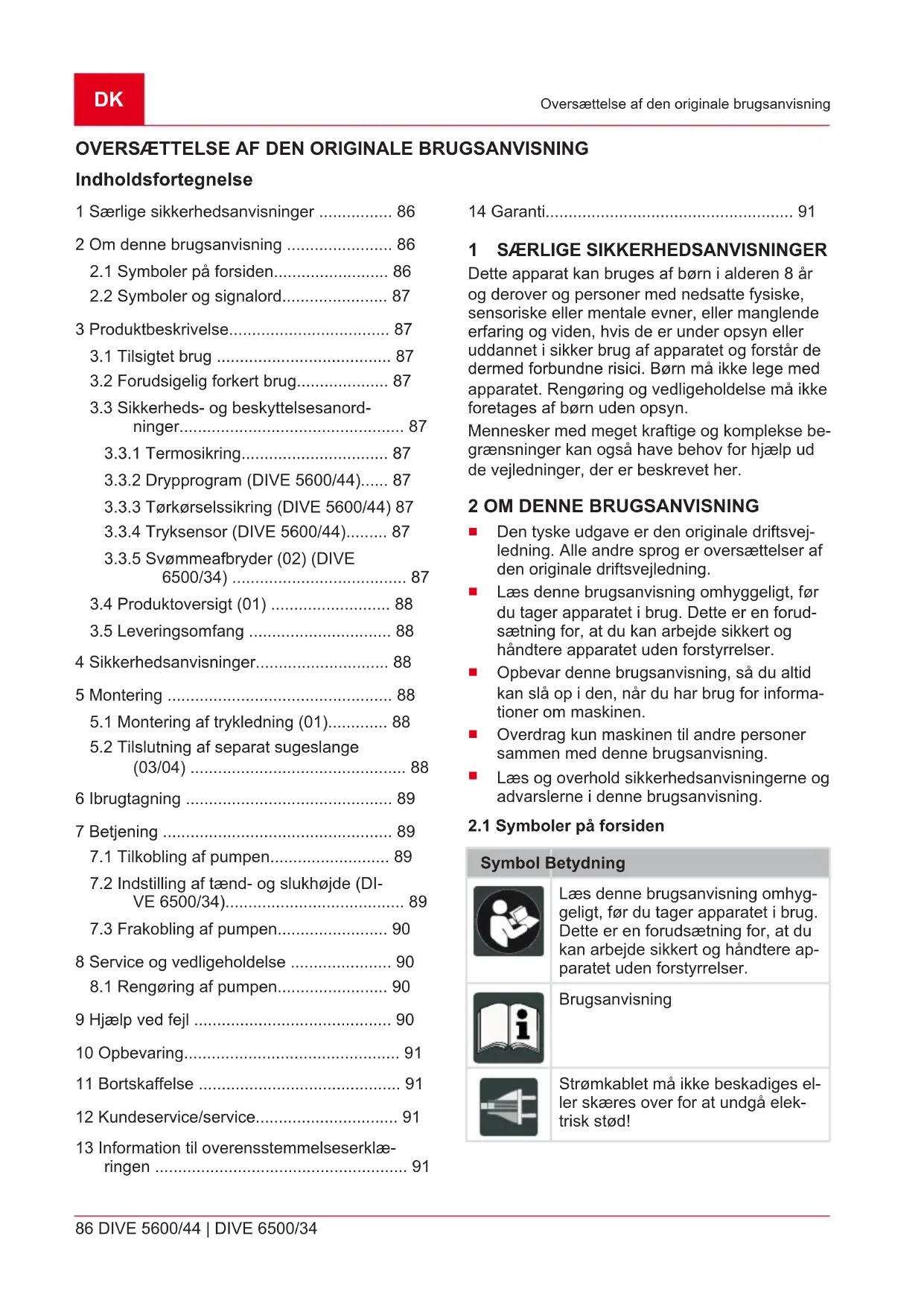

BRUGSANVISNING Dive 650034 AL-KO

3.3 Sikkerheds- og beskyttelsesanord-

3.3.3 Tørkørselssikring (DIVE 5600/44) 87

5.2 Tilslutning af separat sugeslange

7.2 Indstilling af tænd- og slukhøjde (DI-

Dette apparat kan bruges af børn i alderen 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de er under opsyn eller uddannet i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn. Mennesker med meget kraftige og komplekse be- grænsninger kan også have behov for hjælp ud de vejledninger, der er beskrevet her.

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forud- sætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

2.1 Symboler på forsiden

Symbol Betydning Læs denne brugsanvisning omhyg- geligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere ap- paratet uden forstyrrelser. Brugsanvisning Strømkablet må ikke beskadiges el- ler skæres over for at undgå elek- trisk stød!477275_h 87 Produktbeskrivelse

2.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser. FORSIGTIG! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre. 3 PRODUKTBESKRIVELSE I denne vejledning er de forskellige pumpemodel- ler beskrevet. Identificer din model ved typeskiltet.

Pumpen er beregnet til privat brug i hus og have. Den må kun bruges iht. de tekniske data. Pumpen er egnet til:

Til tømning og ompumpning mellem beholde-

til at drive vandingssystemer og plænevande-

til vandforsyning i hjemmet Pumpen er kun egnet til pumpning af følgende væsker:

Klorholdigt vand (f.eks. svømmebassiner)

Brugsvand Enhver anden eller yderligere brug er ikke tilsig- tet.

3.2 Forudsigelig forkert brug

Pumpen må ikke bruges til konstant drift. Den er ikke velegnet til pumpning af:

Ætsende, brændbare, eksplosive eller gas- sende væsker

Væsker der er varmere end 35 °C

Sandholdigt vand og skurende væsker.

3.3 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Fare for kvæstelser. Sikker- heds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæ- stelser.

Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.

Pumpen er udstyret med en termosikring, der fra- kobler motoren, hvis den overophedes. Efter en kort afkølingsfase på ca. 15 - 20 minutter kobler pumpen automatisk til igen. Pumpen må kun bruges, når den er fuldt neddyp- pet.

3.3.2 Drypprogram (DIVE 5600/44)

Et drypprogram starter op, når der transporteres meget små mængder vand (f.eks. dryp fra en led- ning), så pumpen ikke slår for hurtigt fra. Der udføres 7 startforsøg inden for 150 sekunder. Derefter slukker pumpen. Dette gentages efter kort tid. Er yderligere startforsøg (efter hver især en time) uden resultat, slås pumpen fra. Stikket skal trækkes ud og isættes igen, før pum- pen kan genstartes.

3.3.3 Tørkørselssikring (DIVE 5600/44)

Pumpen er udstyret med en tørkørselssikring. Tørkørselssikringen frakobler pumpen, hvis der ikke suges vand. Derefter forsøger pumpen flere gange automatisk at koble ind igen.

3.3.4 Tryksensor (DIVE 5600/44)

Pumpen er udstyret med en tryksensor. Via den- ne sensor tændes og slukkes der automatisk for pumpen, når det fast indstillede tryk nås.

Værdier tryk: se tekniske data.

3.3.5 Svømmeafbryder (02) (DIVE 6500/34)

Pumperne slår automatisk til (02/a) via svømme- afbryderen, når en bestemt vandstand nås (til- koblingshøjde). Når vandstanden falder, slår den fra igen ved frakoblingshøjden (02/b). Svømme- afbryderen skal kunne bevæge sig frit på vandoverfladen.DK 88 DIVE 5600/44 | DIVE 6500/34 Sikkerhedsanvisninger

3.4 Produktoversigt (01)

Nr. Komponent 1 Pumpeudgang 2 Bærehåndtag 3 Kabelklemme 4 Indløbssigte 5 Pumpehus 6 Netkabel 7 Kombinippel 8 Kærv til fastgørelse af wire 9 Tilslutning af separat sugeslange 10 Svømmeafbryder (kun DIVE 6500/34)

Pumpen leveres klar til brug med kombinippel, to dæksler til den separate aftapning og driftsvejled- ning. 4 SIKKERHEDSANVISNINGER FARE! Fare ved berøring af strømførende dele! En fejl på pumpe eller forlængerledning kan forårsage alvorlig skade!

Tilslut enheden via et fejlstrømsrelæ med en nominel reststrøm på <30mA. FORSIGTIG! Fare for kvæstelser pga. varmt vand! Ved længere drift mod en lukket trykside (>10min) kan vandet i pumpen blive meget varmt og sprøjte ukontrolleret ud!

Kontrollér ledningernes tæthed.

Tag først pumpen i brug igen, når alle mang- ler er afhjulpet!

Løft, transporter eller fastgør aldrig pumpen med strømkablet. Brug ikke kablet til at træk- ke stikket ud af stikdåsen.

Uautoriserede ændringer eller modifikationer af pumpen er forbudt. Reparationer må kun udføres af vores kundeservice.

Træk stikket ud, før arbejder på maskinen. Beskyt stikket mod fugt.

Brug kun pumpe og forlængerledninger er i perfekt teknisk stand. Beskadigede maskiner må ikke betjenes.

Hvis der er personer i svømmebassinet eller i havedammen, må pumpen ikke benyttes.

Husets spænding skal være i overensstem- melse med den anførte spænding i de tekni- ske data. Anvend ingen anden forsynings- spænding.

Maskinen må kun betjenes i forbindelse med en elektrisk anordning iht. DIN/VDE 0100, del 737, 738 og 702. Af sikkerhedsmæssige år- sager skal der installeres en effektafbryder på 10 A.

Brug kun forlængerledninger, der er egnet til en udendørs brug. Minimumstværsnit 3x1,5mm

af kvaliteten H07RN-F iht. DIN 57282/57245 med stænkvandsbeskyttet sti- kanordning. Træk altid kabler helt ud af ka- beltromler.

Kontroller tilstanden af din forlængerledning før hver brug. 5 MONTERING

5.1 Montering af trykledning (01)

BEMÆRK Kombiniplen kan skæres af i overensstemmelse med den valgte slangetilslut- ning. Brug den størst mulige slangediameter.

1. Skru kombiniplen (01/7) med tætningsring ind

i pumpeudgangen (01/1).

2. Slangen fastgøres på kombiniplen.

3. Fastgør kablet (01/ 6) med kabelbindere på

4. Rul kablet helt ud.

OBS! Fare for beskadigelse! Pumpen funge- rer ikke som den skal, hvis aftapningsstedet lig- ger 18meter højere end pumpen.

Sørg for, at aftapningsstedet ikke ligger mere end 18m over vandets højde.477275_h 89 Ibrugtagning OBS! Fare for beskadigelse! Pumpen kan ik- ke udluftes, hvis den separate sugeslange ikke er fyldt med vand.

Fyld den separate sugeslange med vand for at sikre en korrekt funktion. Tilslutning (03/1) til en separat sugeslange, for eksempel til "svømmende aftapning" af vand fra en cisternes øvre lag (04/1), er på undersiden af pumpen. Der suges ikke gennem indløbssigten, når der pumpes via den separate sugeslange. Der pumpes kun fra via den ekstra monterede sugeslange (04/3). Der kan også fastgøres en svømmer (04/2) til sugeslangen. Dermed pumpes vandet fra på cisternens overflade.

DIVE 6500/34: Pumpen slås til og fra via en svømmeafbryder afhængigt af vandstanden.

a). Brug eventuelt et værktøj som hjælp.

2. Fyld pumpen med vand, til det løber over.

3. Sæt tætning og dæksel på med gevind (03/

6. Før pumpen (04/4) ned i cisternen.

6 IBRUGTAGNING OBS! Fare for oversvømmelse! Ved fejl på pumpen kan der lække vand ud, som kan forår- sage følgeskader ved oversvømmelse.

Træf egnede forholdsregler til at forebygge følgeskader i form af oversvømmelse ved fejl på pumpen. OBS! Fare for skader på enheden! Ved ufuld- stændigt tømte trykledninger udluftes pumpen ik- ke af sig selv, og der kan opstå skader på pum- pen.

Sørg for at trykledningen er fuldstændigt tømt, når pumpen tages i brug igen, efter at den er taget op af skakten.

Driv pumpen hængende i en wire (01/8) eller sørg for, at den er placeret stabilt (stående eller liggende horisontalt).

Pumpen må kun bruges, når den er fuldt ned- dyppet.

Sørg for, at der er tilstrækkelig afstand ned til underlaget.

Lad aldrig pumpen arbejde mod en lukket trykledning.

Sørg for tilstrækkelig dimensionering ved skakter.

Afdæk altid skakter, så man ikke kan falde ned i den. BEMÆRK Pumpen (DIVE 5600-44) er ud- styret med en kontraventil på pumpeudgangen. Dette forhindrer, at trykledningen tømmer pum- pen ved stilstand. 7 BETJENING

7.1 Tilkobling af pumpen

OBS! Fare for skader på enheden! Pumpen må ikke suge faste partikler. Sand og andre sku- rende partikler i pumpemediet ødelægger pum- pen.

Sørg for at ingen faste partikler kommer ind i pumpemediet. BEMÆRK I tilfælde af slamfyldte, sandede eller stenede underlag bør pumpen placeres på en egnet plade, så den står stabilt eller tilslut en separat sugeslange.

1. Kun DIVE 5600/44: Alle lukkeanordninger i

trykledningen (ventil, sprøjtedyse, vandhane) åbnes.

2. Rul kablet (01/6) helt ud.

3. Sørg for, at elektriske stik er anbragt således,

at de er sikret mod oversvømmelse.

4. Kun DIVE 6500/34: Indstil tænd- og slukke-

højden (se kapitel 7.2 "Indstilling af tænd- og slukhøjde (DIVE 6500/34)", Side89).

5. Sænk langsomt pumpen ned i pumpemediet.

Hold samtidigt pumpen en smule skråt, så evt. indesluttet luft kan komme ud.

6. Sæt stikket i kontakten.

7.2 Indstilling af tænd- og slukhøjde (DIVE

6500/34) Kablet til svømmeafbryderen (01/9) er klemt fast på pumpehuset (01/5). Ved at ændre klemmepo- sitionen kan svømmeafbryderens omskiftnings- punkter indstilles individuelt. Svømmeafbryde- rens anbefalede kabellængde er ca. 100 mm.DK 90 DIVE 5600/44 | DIVE 6500/34 Service og vedligeholdelse OBS! Fare for skader på enheden! Ved ned- pumpning er der risiko for, at pumpen kører tør, således at der opstår skader på enheden.

Hold til stadighed opsyn med pumpen, når der pumpes ned til restvandshøjde, og undgå tørkørsel af pumpen.

Tag pumpen ud af drift ved at trække stikket ud, når restvandshøjden nås. BEMÆRK Hvis restvandshøjden underskri- des, suger pumpen luft ind. I dette tilfælde skal pumpen udluftes, før den igen tages i brug ved øget vandstand.

7.3 Frakobling af pumpen

1. Træk stikket ud af kontakten.

8 SERVICE OG VEDLIGEHOLDELSE

FARE! Fare for elektrisk stød! Når der ar- bejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.

Lad en elektriker afhjælpe fejl i det elektriske system.

8.1 Rengøring af pumpen

BEMÆRK Når der har været pumpet klor- holdigt svømmebassinvand eller væsker, der ef- terlader rester, skal pumpen skylles med rent vand.

1. Rengør efter behov indløbssigten (01/4) med

FARE! Fare for elektrisk stød! Når der ar- bejdes på pumpen, er der fare for at få elektrisk stød.

Træk altid netstikket ud, før der arbejdes på at afhjælpe fejl.

Lad en elektriker afhjælpe fejl i det elektriske system. BEMÆRK Ved fejl, der ikke kan afhjælpes, rettes henvendelse til vores kundeservice. Forstyrrelse Mulig årsag Afhjælpning Motoren kø- rer ikke. Pumpehjul blokeret. Fjern urenheder i indsugnings- området. Ren- gør nedefra gennem åbnin- gen på motorhu- set med et eg- net værktøj og drej, så blokerin- gen fjernes. Termoafbry- deren har slå- et fra. Vent, indtil ter- moafbryderen slår pumpen til igen. Vær op- mærksom på pumpemediets maks. tempera- tur. Tjek pum- pen. Ingen nets- pænding. Kontroller sikrin- gerne, lad en elektriker kon- trollere strømfor- syningen. Svømmeaf- bryder reage- rer ikke, selv om vandstan- den stiger. Send pumpen til AL-KO-service. Tørkørsels- sikringen akti- veret Kontrollér suge- siden. Drypprogram aktiveret Kontrollér suge- siden. Træk kablet ud og sæt det i igen.477275_h 91 Opbevaring Forstyrrelse Mulig årsag Afhjælpning Pumpen kø- rer, men pumper ikke. Luft i pumpe- huset. Udluft pumpen ved at holde den skråtstillet. Tilstopning på sugesiden. Fjern urenheder i indsugnings- området. Trykledning lukket. Åbn tryklednin- gen. Trykslange bøjet. Ret trykslangen ud. Tørkørsels- sikringen akti- veret Kontrollér suge- siden. Volumen- strømmen er for lille Slangediame- teren er for lil- le. Brug en større slangediameter. Tilstopning på sugesiden. Fjern urenheder i indsugnings- området. Transporthøj- den er for stor. Overhold maks. transporthøjde, se de tekniske data! Separat su- geslange for lang. Overhold maks. transporthøjde, se de tekniske data! 10 OPBEVARING BEMÆRK Hvis der er fare for frost, skal sy- stemet tømmes fuldstændigt og pumpen opbeva- res på et frostsikkert sted. 11 BORTSKAFFELSE Elektrisk og elektronisk udstyr må ikke smi- des ud med det almindelige husholdnings- affald, men skal bortskaffes særskilt! Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis. 12 KUNDESERVICE/SERVICE Henvend dig til nærmeste AL-KOserviceværk- sted ved spørgsmål til garanti, reparation eller re- servedele. Serviceværksteder findes på internet- tet på adressen: www.alko-garden.com/service-contacts Yderligere informationer om reservedele findes under: www.alko-garden.com/spareparts

13 INFORMATION TIL OVERENSSTEM-

MELSESERKLÆRINGEN Vi erklærer på eget ansvar hermed, at dette pro- dukt ved markedsføringen overholder kravene i de harmoniserede EU-direktiver, EU-sikkerheds- standarderne samt de produktspecifikke standar- der. Overensstemmelseserklæringen hører til brugsanvisningen og er vedlagt maskinen. 14 GARANTI Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt. Vores garanti gælder kun, hvis:

egenhændige forsøg på reparation

egenhændige tekniske ændringer

ukorrekt brug Følgende er ikke omfattet af garantien:

Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitterin- gen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kun- deservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.SE 92 DIVE 5600/44 | DIVE 6500/34 Översättning av originalbruksanvisning
