RM 545 - Plæneklipper STIHL - Gratis brugsanvisning og manual

Produkttype	Skubbeplæneklipper (RM 545) eller selvkørende (andre varianter)
Mærke	STIHL
Model	RM 545 (og varianter: RM 545 T, V, VE, VM, VR)
Klippebredde	43 cm
Klippehøjde	25 – 80 mm (7 positioner) til standardmodeller; 20 – 75 mm (6 positioner) til RM 545 VR
Opsamlingskapacitet	60 liter
Motortype	4-takts, Briggs & Stratton
Start	Rebstart (RM 545, T, V, VM, VR) eller elektrisk (RM 545 VE)
Brændstof	Blyfri benzin, tank 1,0 liter
Knivhastighed	2800 o/min
Drivsystem	Ingen til RM 545; baghjul 1 hastighed (T) eller Vario (V, VE, VM, VR)
Fremdrivningshastighed (selvkørende)	RM 545 T: 3,6 km/t; andre Vario: 2,2 – 3,8 km/t (VR: 2,4 – 4,0 km/t)
Vægt	27 kg (RM 545); op til 31 kg afhængig af variant
Mål (L × B × H)	147 × 48 × 102 cm
Hjuldiameter	Foran 180 mm, bag 200 mm (RM 545 VR: bagrul 90 mm)
Klippeenhed	Standard kniv eller biplan kniv (RM 545 VM til mulchning)
Funktioner	Opsamling, bagudkast, mulchning (RM 545 VM), rullestrimler (RM 545 VR)
Sikkerhed	Motorstopbøjle (stop på < 3 sek), beskyttelseshus, startspærre
Garanteret støjniveau	95 dB(A) (RM 545, T, V, VM, VR); 96 dB(A) (RM 545 VE)
Vibration (hånd-arm)	4,80 m/s² (undtagen VR: 4,20 m/s²), usikkerhed 2,40 m/s²
Vedligeholdelse	Rengøring efter hver brug, kontrol og slibning af kniv, olieskift
Almindelige reservedele	Standard kniv (6340 702 0100), biplan kniv (6340 702 0120), fastgørelsesskrue (9008 319 9075), låseskive (0000 702 6600)
Garanti	STIHL producentgaranti (spørg forhandleren)

Ofte stillede spørgsmål - RM 545 STIHL

Hvordan starter jeg STIHL RM 545 plæneklipperen?

Til rebstart modeller (RM 545, T, V, VM, VR): Tryk og hold motorstopbøjlen mod styret, træk langsomt i startsnoren indtil modstand, derefter med et ryk. Til elektrisk model (RM 545 VE): Indsæt den opladede batteri, tryk motorstopbøjlen og tryk på startknappen (maks 5 sekunder). Start aldrig i højt græs.

Hvordan justerer jeg klippehøjden?

Træk den centrale justeringshåndtag (placeret på venstre side) opad mens du løfter eller sænker maskinen. Den valgte klippehøjde vises på indikatoren. Der er 7 positioner (25–80 mm) til standardmodeller, 6 positioner (20–75 mm) til RM 545 VR.

Hvilken type benzin skal jeg bruge?

Brug frisk blyfri benzin, foretræk mærkevare. Se motorvejledningen for oktantal. Brug aldrig benzin blandet med olie (4-takts motor).

Hvordan skifter jeg klippekniven?

Stop motoren, afbryd tændrørskablet (og fjern batteriet på RM 545 VE). Vip plæneklipperen i rengøringsposition. Brug et stykke træ til at blokere kniven, skru fastgørelsesskruen (tilspændingsmoment 60–65 Nm) af med en 17 mm nøgle. Monter den nye kniv med finnerne opad, udskift låseskive og skrue om nødvendigt, spænd til det anbefalede moment.

Hvordan rengør jeg plæneklipperen?

Sluk motoren, fjern tændrørskablet (og batteriet). Tøm tanken ved at lade motoren køre indtil den stopper. Vip maskinen i rengøringsposition (maks klippehøjde, opsamler taget af, styret klappet ned). Rengør med en børste og lidt vand, især kniven. Brug aldrig højtryksrenser eller aggressive rengøringsmidler.

Hvordan aktiverer jeg mulchningstilstand på RM 545 VM?

Mulchning kræver den medfølgende mulchningsprop. Åbn udkastklappen, indsæt proppen i kanalen og klik den på plads. Luk klappen. Vælg en klippehøjde mellem 4 og 7 for optimal hakning. Mulch ikke på for højt eller vådt græs.

Hvorfor vibrerer plæneklipperen unormalt?

Det kan indikere en ubalanceret, løs eller beskadiget kniv. Stop straks motoren, afbryd tændrøret. Kontroller kniven: hvis den er skæv, slidt eller dårligt slebet, udskift den eller få den balanceret. Kontroller også fastgørelsesskruen.

Hvordan opbevarer jeg plæneklipperen om vinteren?

Tøm tanken ved at lade motoren køre indtil den stopper. Rengør maskinen grundigt. Smør bevægelige dele. Hæld 3 cm³ olie i cylinderen gennem tændrørshullet og lad motoren køre uden tændrør. Skru tændrøret i. Skift olie. Opbevar på et tørt og frostfrit sted. Til VE-versionen, fjern batteriet og opbevar det separat.

Hvad er de væsentlige sikkerhedsanordninger?

Motorstopbøjlen stopper motoren og kniven på under 3 sekunder, når den slippes. Huset, udkastklappen og opsamleren beskytter mod kontakt med kniven. Neutraliser aldrig disse anordninger. Før al vedligeholdelse, afbryd altid tændrørskablet.

Hvor finder jeg reservedele?

Reservedele (knive, skruer, filtre osv.) fås hos STIHL specialforhandlere. Brug kun originale STIHL dele. Hoveddelenumre: standard kniv 6340 702 0100, biplan kniv 6340 702 0120, fastgørelsesskrue 9008 319 9075, låseskive 0000 702 6600.

BRUGSANVISNING RM 545 STIHL

Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produit.

Dr. Nikolas Stihl

VIKTIG! LESES FØR BRUK OG OPPBEVARES.

En pil henviser til aktuelle kapitler og underkapitler som ineholder narmere forsklaring. Eksempelet under viser en henvisning til et kapittel: ( 4.)

Mindre skader aller materielle skader kan hindres ved a ffolge en bestemt handlemate.

Merknad

Bensin er gifting og svart lettantennelig.

Skift klaer hvis du har fatt bensin pa klaerne.

Maskinen må ikke oppbevaresinne i en bygning nár det er bensin på tanken. Bensindamp som oppstår, kankommen i kontakt med äpen ild eller gnister og antennes.

I tilfelle du ma tome tanken, ma dette gjores utendors.

Ta ikke fra haverandre eller forsøk Å
reparere batteriet aller laderen. Et defekt batteri aller en defekt lader skiltes ut.

Laderen skal kun kobles til en strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimal 30mA Ta Kontakt med en elektriker hvis du ønsker mer informasjon.

med sandaler nár du arbeider.

Arbeid ici med maskinen ved regn ellertordenvaer, spesielt ici hvis det er fare forlynnedslag.

karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du ma aldri la forbrenningsmotoren gä i lukkede eller)därlig ventilierte rom.

Starte:

Værsvaert forsiktig nár du starter maskinen -følg anvisingene i kapitlet "Ta i bruk maskinen" ( 11.) . Start i samsvar med disse anvisingene reduserer faren for persorskader.

Fare for personskade!

Nár startsnoren gár raskt tilbake, trekkes hand og arm raskere mot forbrenningsmotoren enn startsnoren kan slippes. Dette tilbakeslaget kan føre til benbrudd, klemskader og forstuinger.

Pass alltid pa ved start at du star med fottene i god avstand fra klippeverktoyet.

Pass på at maskinen ikke velterår du starter den.

Nar motoren startes, skal ikke bxvlen for fremdrift betjenes.

Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren. Gjenstander kan bile slyngen ut og gi alvorlige personskader.

Klipping i skraninger:

Skräninger skal alltid klippes i tverrgående retning, aldri pa langs.

Vær speielt forsiktig nár du endrer retning i skræninger.

Sorg for god stabilitet nár du arbeider i skräninger, og unngå a arbeide i svært bratte skräninger.

• Nár du setter fra deg maskinen, eller nár den skalSTAuten tilsyn.

-Fr du fyller pa drivstoff. La forbrenningsmotoren avkjoles fr du fyller drivstoff.

Brannfare!

Skift ut skadede lydpotter og beskyttelsesplatr.

Sorg for at maskinen er i driftssikker stand nár du setter den til lagring.

La maskinen avkjoles helt f or du dekker den til.

Kontakt naermeste resirkuleringsstasjon erler forhandleren hvis du er usikker pa hvordan avfallsproduktene skal kasseres. STIHL anbefaler at du kontakter STIHL forhandleren.

Strekkavlastningen (F) ma kun monteres som vist pa bildet.

Vaierne ma fores under styret.
Løsne eventuelt pa
dreiehandtaket (H) før
monteringen.

• Legg alle vaiere og ledninger i strekkavlastningen (F).
• Trae strekkavlastningen først i det overste hullet (3) på styreunderdelen.
• La deretter strekkavlastningen gripe inn i den nedre slissen (4) pa styreunderdelen.

• Legg kabelforgen (E) i utsparingene pa huset (1), og drei den mot styreoverden.
• Legg alle ledninger aller vaiere i kabelforingen.
  La kabelforgen gai ingrep i de to hullene som er beregnet for donne, ved a trykke lett.

RM 545 VE: Forbrenningsmotoren har ikke startsnor.

8.3 Felle ned styret

Klemfare!

Styreoverdelen kan klappe
sammen nár dreiehändtakene
løns. Hold derfor øverst pa
styreoverdelen med en hand mens
du skrur ut dreiehändtakene.

• Løsne startsnoren. (⇒ 7.4)

Niväindikatorens funksjon er uten begrensninger kun ved optimal luftstrøm. Ytre faktorer som vätt, tett eller hýyt gress, lave klippehöyder, forurensning aller lignende kan pávirke luftstrømmen og niväindikatorens funksjon.

Modellen RM 545 VR er utstyrt med en todelt drivvalse pa bakakselen.

Hvis gresset er hoyt, bcr det klippes i flere omganger og med hoyere klippehoydeinnstilling.

RM545V, RM545VE, R M 545VM, RM545VR er utstyrt med en fremdrift.

RM 545 T:

En fremdriftshastighet forover (ettrinns-gir) 3,6 km/t

RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:

Trinnlost justerbar fremdriftshastighet forover under kjoring (Vario-gir)

2,2 km/t - 3,8 km/t

RM 545 VR:2,4 km/t-4,0 km/t

Koble inn fremdriften:

• Start forbrenningsmotoren. ( 11.1)
  Trykk fremdriftsboylen (1) mot styret, og hold den der. Fremdriften kobles inn, og gressklipperen settes i bevegelse forover.

Laseskiven (4) mä skiftes ut hver gang kniven monteres, og knivskruen (3) mä skiftes ut hver gang kniven skiftes.

• Rengjør anleggsflaten til knivhylsen.
• Kontroller kniven for ubalance. (⇒ 12.5)
• Monter kniven (2) med de oppoverbvyde knivbladene pekende opp (mot maskinen).
• Bruk en stottebukk (1, ca. 60 × 60 ~mm ) som mothold for kniven (2).

12.5 Kontrollere kniven for ubalanse

Vaieren for fremdriften ma vare forskriftsmessig innstilt ved arbeid med maskinen. Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandieren.

Slik kontROLLERer du spenningen til vaieren:

Aktiver fremdriftsbøylen samtidig som du trekker gressklipperen bakover. När du har trykt hendelen ned ca. en tredel, skal drivhjulene blokkeres.

Stille inn vaieren:

Avfallsprodukter som f.eks.
batterier, skal alltid kasseres
forskriftsmessig. Følg lokale
forskrifter. Batteriet ma ikke
kastesammen med

hushholdningsavfall. Lever det til forhandlieren ell er til et innsamlingssted for spelialavfall.

• Ta ut batteriet ( 8.6) , og kasser batteriet og gressklipperen separat.

Viktige henvisninger vedrørende vedlikehold for Produktgruppen

Bensindreven gresskipper (STIHL RM)

Det garanterte lydeffektnivået er mål'ti henhold til direktiv 2000/14/EC, vedlegg VIII.

RM 545.0, RM 545.0 T, RM 545.0 V,

RM 545.0 VM, RM 545.0 VR

• Malt lydeffektnivä: 94,4 dB(A)

• Garantert lydeffektniva: 95 dB(A)

RM 545.0 VE

• Malt lydeffektnivä: 94,8 dB(A)

• Garantert lydeffektniva: 96 dB(A)

Nominell effekt ved 2,4 - 2800

nominelturtall kW-0/min

Start Snorstart

Drivstofftank 1.0 I

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,4 - 2800

nominelturtall kW-o/min

RM 545.0 T:

Start Snorstart

Drivstoffank 1,0 I

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,4 - 2800

nominelturtall kW-0/min

Start Snorstart

Drivstofftank 1,0 I

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,6 - 2800

nominelturtall kW-o/min

Start Elektrisk start

Drivstoffank 1,0 I

Turtall, knivbjelke 2800 o/min

Nominell effekt ved 2,4 - 2800

nomineelturtall kW-0/min

Start Snorstart

Drivstofftank 1,0 I

Turtall, knivbjelke 2800 o/min

Gressklipperhuset er blokkert.
- Klipping med for lav't klippetrinn ell er med for stor skyvehastighet i forhold til klippehoyde.
-Vann i drivstofftanken og forgasseren; forgasseren er tilstoppet.
- Drivstofftanken er skitten.
- Luftfilterer er skittent.
- Tennpluggen er rustet.

Tiltak:

-Rengjor gresskipperhuset -trekk forst ut tennpluggstepselet, og pa RM 545 VE skal ogsa batteriet tas ut. ( 12.2)
- Still inn hoyere klippetrinn erer reduser skyvehastigheten. ( 8.5)
-Tom drivstofftanken og rengjordrivstoffrret ogforalleren.
Rengjor drivstofftanken.
-Rengjor luftfilteret.
Rengjortennpluggen.

Feil/problem:

Utkastkanalen er tilstoppet

Muligarsk:

• Kniven er slov ellr slitt.
  -Klippehastigheten fremover er for stor i forhold til klippehoyden.

Tiltak:

-Slip ellerskift ut kniven ( 12.6), (12.4).
- Reduser klippehastigheten og/eller velg riktig klippehoyde (bruk ikke den lavesto klippehoyden). (⇒ 8.5), (⇒ 11.3)

Feil/problem:

Forbrenningsmotoren blir svaert varm.

Mulig arsak:

Ingen fremdrift nár fremdriftsbøylen betjenes

Muligarsak:

• Vaieren for fremdriften er feiljustert.

-Vaieren for fremdriften er defekt (f.eks. bdyd).
- Kileremmen er slitt.
Giret er defekt.

Tiltak:

-Kontroller innstillingen av vaieren. ( 12.7)
- Skift ut vaieren.
- Skift ut kileremmen.
- Skift ut giret.

Feil/problem:

Hastighetsreguleringen til Vario-driften fungerer ikke

Mulig arsak:

Gi donne brauksanvisingen til STIHL fagforhandleren nár du fár utfør vedlikeholdsarbeider.

Reglage paa styrhandtaget 227

Falla ned styrhandtag 227

8.2 Reglage på styrhandtaget

1 Död mans grepp

2 Bygel driving

(RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)

3 Spak Vario-drivning

(RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)

4 S t a r t k n a p p (RM 545 VE)

8.3 Fälla ned styrhandtag

Allmanna anvisningar:

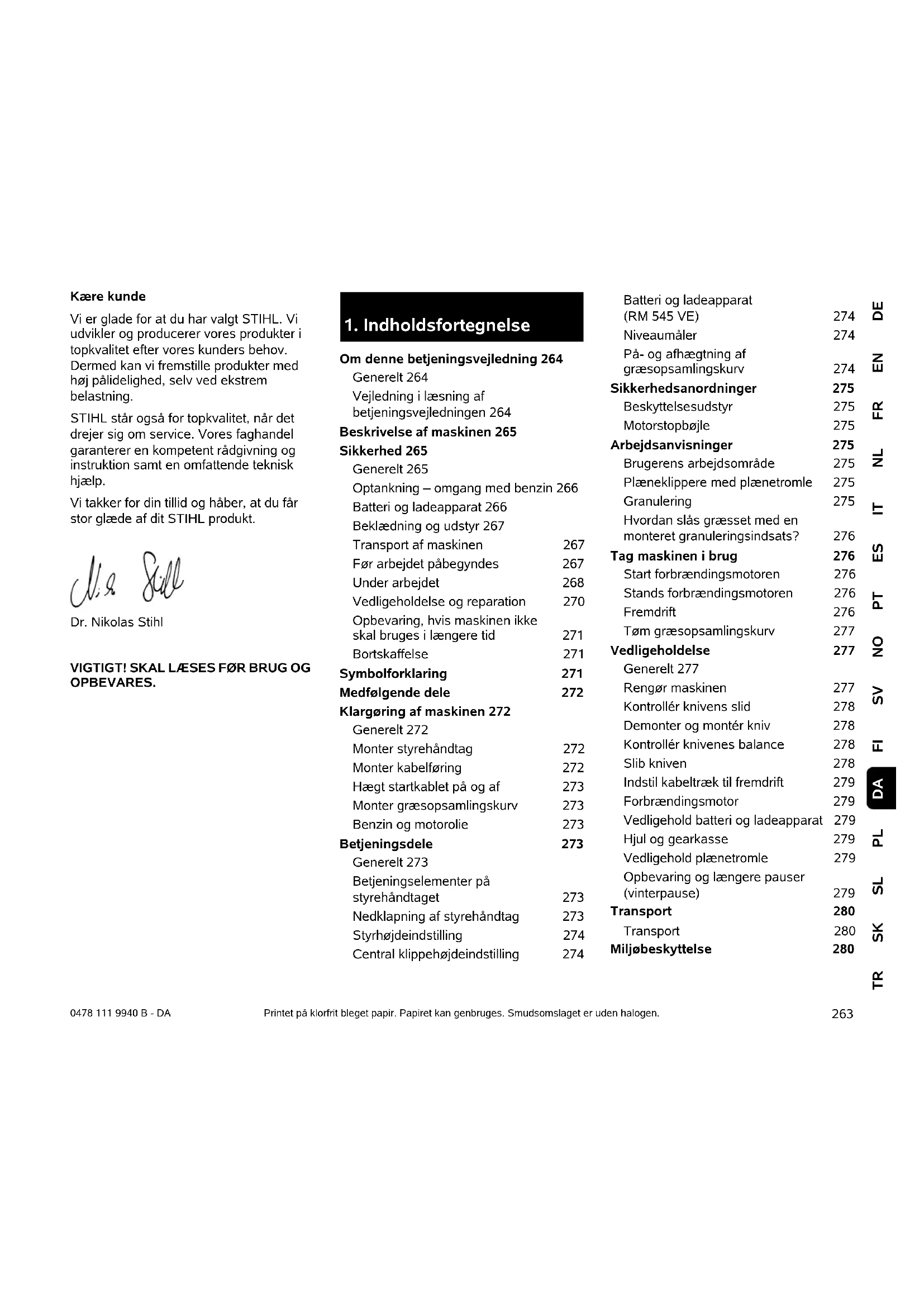

Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores Produkter i topkvalitet after vores kunders behov. Dermed kan vi fremstilleprodukter med høj pålidelighed, selv ved ekstrem belastning.

STIHL star ogsa for topkvalitet, nar det drejer sig om service. Vores faghandel garanterer en kompeten rådgivning og instruktion samt en omfattende tekisk hjælp.

Vi takker for din tillid og haber, at du fár stor glæde af dit STIHL produit.

Dr. Nikolas Stihl

VIGTIG! SKAL LAESES FOR BRUG OG OPBEVARES.

Omdennebetjeningsvejledning 264

Generelt 264

Vejledning i Iaesning af

betjeningsvejledningen 264

Beskrivelse af maskinen 265

Sikkerhed 265

Generelt 265

Optankning - omgang med benzin 266

Beklaedning og udstyr 267

Transport af maskinen 267

Før arbejdet pabegyndes 267

Underarbejdet 268

Opbevaring, hvis maskinen ikke

skalbrugesi Iaengere tid 271

Bortskaffelse 271

Symbolforklaring 271

Klargoring af maskinen 272

Generelt 272

Haegt startkablet pə og af 273

Montergraesopsamlingskurv 273

Betjeningselementer paskstyrehandtaget 273

Nedklapning af styrehandtag 273

Styrhjdeindstilling 274

Central klippehjdeindstilling 274

På- og afhægtning af
græsopsamlingskurv 274

Sikkerhedsanordninger 275

Beskyttelsesudstyr 275

Motorstopbajle 275

Arbejdsanvisninger 275

Brugerens arbejdsomrade 275

Hvordan slas graesset med en monteret granuleringsindsats? 276

Tag maskinen i brug 276

Start forbrændingsmotoren 276

Stands forbændingsmotoren 276

Fremdrift 276

Indstil kabeltrak til fremdrift 279

Forbraendingsmotor 279

Hjul og gearkasse 279

Vedligehold plaenetromle 279

Opbevaring og laengere pauser (vinterpause) 279

Transport 280

Transport 280

Sadan minimerer du slid og undgär skader 280

Standardreservedele 281

EC-overensstemmelseserklaering 281

Plaenklippere STIHL RM 545.0.

RM 545.0 T, RM 545.0 V,

RM 545.0 VE, RM 545.0 VM

RM 545.0 VR 281

Tekniske data 282

REACH 284

Fejlsogning 284

Serviceplan 285

Leveringsbekraeftelse 285

2. OmDENNBetjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EU-direktivet 2006/42/EC.

STIHL arbejder hele tiden pa at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at aendre form, teknik og udstyr.

Der kan af samme arsag ici gores krav gaeldende pa basis af anvisningerne ell illustrationerne i dette haefte.

I denote betjeningsvejledning kan der vare beskrevet modeller, som ikke fas i alle lande.

Denne betjeningsvejledning er beskyttet af ophavvarsreten. Der tages forbhold for alle rettigheder, især retten til mangfoldiggorelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i Iaesning af betjeningsvejledningen

Alle billedsymboler, som er anbragt pa maskinen, forklares i donne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "hobjre" i betjeningsvejledningen: Brugeren stared bag maskinen og ser fremad i koreretningen.

Kapitelhenvisning:

Der henvises med en pil til saerlige kapitler og underkapitler med yderligere forklaringer. I det ffolgende eksempel ses en henvisning til et kapitel: ( 4.)

Markering af tekstafsnit:

De beskrevne anvisninger kan vare markeret som vist i de folgende eksempler.

Betjeningstrin, som kræver, at brugeren griber ind:

• Løsn skruen (1) med en skruetærkker, tryk pa grebet (2) ...

Generelle oplistninger:

• Anvendelse af Produktet ved sportsarrangementer eller i konkurrencer

Tekstafsnit med særlig betydning er markeret med et af de symboler, der er beskrevet det falgende, for at fremhaeve dem i betjeningsvejledningen.

Fare!

Risiko forulykker og alvorlig personskade.Der kræves saerlig opmaerk somhed.

Advarsel!

Risiko for personskade. Saelig opmaerksohed forhindrer mulige ell er sandsynlige kvaestelser.

Forsigtig!

Lette personskader og tingsskader kan forbhindres med en bestemt adfærdd.

Bemærk

Information, som sikrer bedre udnytelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billedder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anwendes til at forbinde billederne pa billsiderne med det pagaelende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

1 Styrehandtagets overste del med betjeningeselementer ( 8.2)
2 Styrafstivning
3 Startkabel
4 Drejegreb
5 Udkastningsspjaeld
6 Mærkeplade med maskinnummer
7 Forbraendingsmotor
8 Taendrørshaete
9 Handtag
10 Kabinet
11 Beskyttelsesliste
12 Visning af klippehjde
13 Central klippehjdeindstilling
14 Drejegreb styrhjdeindstilling
15 Graesopsamlingskurv
16 Niveaumaler
17 Batteri (RM 545 VE)
18 Granuleringsindsats (RM 545 VM)
19 Plaenetromle (RM 545 VR)

4. Sikkerhed

4.1 Generelt

Forholdsrangler til forebyggelse af ulykker skal ffolges under arbejdet med maskinen.

Hele betjeningsvejledningen
skal æses grundigt igennem før
den første ibrugtagning.
Opbevar

betjeningsvejledningen til senere brug.

Folg betjenings- og
vedligeholdelsesanvisningerne, som du
kan finde i den separate
betjeningsvejledning til
forbrændingsmotoren.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog icke udtommende. Brug kun maskinen pa fornuftig og ansvarlig vis, og husk pa, at brugeren er ansvarlig for skader pa personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen ma kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinensbrug for ibrugtagningen.

Brugeren skal instrueres af saelgeren ell er en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gres saerlig opmaerksom pa, at omhu og koncentration er vigtig under maskinens drug.

Sylvom du betjener donne maskine after forskrifterne, er der alto restrisici.

Livsfare pà ground af kvælning!
Børn, der leger med
emballagematerialet, risikerer at
blive kvalt i det.

Emballagemateriale SKAL holds væk fra børn.

Giv ullan kun maskinen samt pabygningsmaskinerne til personer, der er instruerede heri, aller som er fortrolige med betjeningen af den.

Betjeningsvejledningen er en del af maskinen og skal altid ffolge med.

Maskinen mä kun anvendes af personer, der er udhvide og i god fysisk og psykisk stand. Er du ikke helt rask, br du sporge din læge, om du mä arbejde med maskinen. Undlad at arbejde med maskinen after indtagelse af alcohol, narkotika eller medicin, der nedsetter reaktionsevnen.

Kontroller, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, ma brugeren kun arbejde med plæneklipperen under opsyn uller after anvisninger fra en ansvarlig person.

Kontroller, at brugeren er myndig aller er under uddannelse i henhold til de nationale regler og under opsyn.

OBS - risiko for ulykker!

Plaeneklipperen er kun dimensioneret til graessläning. Den ma ikke anvendes til andre formal, da det kan vare farligt aller medfrole skader på maskinen.

Plaeneklipperen ma pga. risiko for personskader ici anvendes til folgende arbejder (ikke komplet opstilling):

-Trimming af buske, hække ellern lignende
- Skaering af slyngplanter,
- Plaenepleje på tage og altankasser
- Granulering og vindeling af grene og hækkeklip,
Rensning af fortove (sugning, blaesning),

• Udjaevning af jordbunker som f.eks. muldvarpeskud.
• Transport af afskaret græs, undtagen i den dertil indrettede graesopsamlingskurv.

Af hensyn til sikkerheden bortfalden denne garanti ved enchver ændring pa maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan fãmere at vide om godkendt tilbehør hos din STIHL-forhandler.

Det er ikke tilladt at foretageændringer pa maskinen, somændrer forbraendingsmotorens eller el-motorens effekt eller omdrejningstal.

Der mä参加会议者，dyr unless the personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlaeg, parkanlaeg, pa sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller

nerveskader, især hos mensnesker med kredsløbsproblemer. Opsog straks lage, hvis der opstar symptomer, som kan vare udlost af vibrationsbelastninger. Sadanne symptomer, der primaert opstar i fingrene, haenderne erler i handleddene, er f.eks.(ikke komplet opstilling):

-Folelsessloshed
- Smerter
Muskelsvaghed
- Misfarvninger af huden
- Ubehagelig kriblen

Hold styrehandtaget fast, men/DDk rampagtigt, med begge hender pa de beregnede stedet p handtaget under korslen.

Planlag arbejdstiderne saledes, at storre belastninger i laengere tid undgas.

Slip altid kun maskinen, nár den star pa en plan flade og seks af sig selv kan rulle væk.

4.2 Optankning - omgang med benzin

Livsfare!

Benzin er giftig og meget letantaendelig.

Opbevar kun benzin i de dertil beregnede og testede beholderne (dunke). Lukkedaekslerne pa tankbeholderne skal altid skrues ordentligt pa og spændes godt til.Defekte daeksler skal udskiftes af hensyn til sikkerheden.

Anvend ikke vandflasker eller lignende til bortskaffelseller opbevaring af forbrugsstoffer sasom f.eks. benzin.Det kan ske, at personer, især born, drikker heraf.

Tank kun op udendørs, og ryg ikke under pafyldningen.

Stop forbrendingsmotoren, og lad den kole af for tankningen.

Benzin skal pafyldes, for
forbrændingsmotoren startes. Abn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm.

Undlad at fylde benzintanken for meget!

For at give benzinen plads til at udvide sig ma benzintanken aldrig fyldes op over pafyldningsstudens nederste Kant.

Folg desuden anvisningerne i forbraendingsmotorens betjeningsvejledning.

Hvis benzinen er Iobet over, ma forbraendingsmotoren ikke startes, ffor den benzinvæde de flade er rengjort. Forsg ikke at starte motoren, ffor benzindampene er forsvundet (tør spildt benzin af).

Tør spildt benzin op med det samme.

Hvis der er kommet benzin pa tjejet, skal dette skiftes.

Opbevar aldrig maskinen indendors med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med aben ild ell er gnister.

Hvis tanken skal tommes, skal det ske i det fri.

Betjeningsvejledningen til

Kontroller især ladeapparatets netkabel. Anvend aldrig et ladeapparat med et beskadiget netkabel.

Batteriet og ladeapparatet ma ikke skilles ad, og man ma ikke forsøge at foretagereparation. Et defekt batteri eller ladeapparat skal udskiftes.

Tilslut kun ladeapparatet til en strormforsyning, som er beskyttet af et fejllstromsrelæ med en brydestrøm pa maksimalt 30mA .Kontakt din elinstallator for naermere oplysninger.

Hold et jegke anvendt batteri væk fra metalgenstande (f. eks. sør, mønter, smykker). Batteripolerne ma aldrig kortsluttes, anvend aldrig transportbeholderere af metal.

Ved forkert anvendelse kan der sive vaeske ud af batteriet - undgå kontakt! Ved kontakt - skyl med vand. Søg læge, hvis væskenkommen i øjnene. Udsivet batterivæske kan medføre hudirritationer, forbrændinger og ætsninger.

Se http://www.stihl.com/safety-datasheets for yderligere sikkerhedsanvisninger

4.4 Beklaedning og udstyr

Bae altid solide sko med skridsikre saler under arbejdet. Ga aldrig barfodet ell ifort

sandaler.

Bae altid solide handsker, og bind langt har op (torklaede, hue etc.) under vedligeholdses-og rengringsarbejder somt under

transport of maskinen.

Maskinen ma betjenes, nar brugeren bærer lange bukser og taetsiddende toj.

Bae aldrig Iostsiddende toj, som kan hange fast i de bevagelige dele (betjeningsgrep) -heller icke smykker, slips ell halstorklaeder.

Der opstär larm under arbejdet.
Larm kan skade horelsen.
Brug horeværn.

Anvend altid handsker under arbejdet for at undga at kommt til skade pa varme maskindele uller de skarpe kanter.

Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene lobe ud, og træk taendrørshaeten af for transporten.

Transporter kun maskinen, nar forbrændingsmotoren er kold og uden benzin.

Anvend egnede hjaelpemidler til laesning (laesseramper eller lofteanordninger).

Fastgör maskinen og medtransporteredele (f. eks. graesopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, rebsov.).

Undga at berore kniven, nar plaeneklipperen Ieftes og bares.

Følg især henvisningerne i kapitlet "Transport". Her beskrives, hvordan maskinen skal Ioftes eller fastsurres. ( 13.)

Under en transport af maskinen skal gaeldende forskritter overholds, især hvad angar ladningens sikkerhed samt transport af ting pa lastarealet.

Lad ikke batteriet litge i bilen, og beskyt et batteri, der ikke er i brug, mod direkte sollys.

Lithium akkumulatorer skal behandles saerligt forsigtigt ved transport og skal beskytttes mod kortslutning. Batteriet skal enten transporteres i ubrudt originaileballage erlen egnet transportbeholder (ikke af metal).

4.6 Før arbejdet pabegyndes

Kontroller, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen.

Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder aller beskadigelse, ma forbrændingsmotoren ikke startes - Brandfare!
Få maskinen repareret af forhandleren, fjorden tages i brug.

Undersøg hele det arbejdsområde, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynet

væk af maskinen. Forhindringer (f.ecs. traestykker, rddder) overses nemt i hjt graes.

Marker derfor før arbejdet med maskinen alle objekter, der er skjult i graesplauen (forhindringer), som/DDke kan fjernes.

Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advanselvanisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager.

Før maskinen tages i brug, skal du kontrollere, at taendrørshaeten sidder fast og sikkert pa taendrøret.

Maskinen mä kun anvendes i driftssikker tilstand. Kontroller før hver gangs brug,

• om maskinen er monteret i overensstemmelse med forskritterne,
• om klippeværktog hele klippeenheden (kniv, fastgorelsesdele, klippeanordningskabinet) er iorden. Kontroller især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte. ( 12.3)
• om tankdækslet er skruet korrekt på,
• om tanken og benzinforende komponenter samt tankdakslet er i orden,
• om sikkerhedsudstyret (f. eks. motorstopbajle, udkastningsspjaeld, cabinet, styrehandtag, beskyttelsesgitter) er i orden og fungerer korrekt,

• om batteriet (RM 545 VE) er.uden skader og ikke er deformeret.

• om graesopsamlingskurven er ubeskadiget og korrekt monteret; en beskadiget graesopsamlingskurv ma化进程.

• om olielukkeskruen er skruet korrekt pa.

Udfor alt ndvendigt arbejde, ellr kontakt en forhandler. STIHL anbefaler en STIHLforhandler.

4.7 Under arbejdet

Brug aldrig maskinen, nár der er dyr eller personer, især børn, i fareområdet.

De kontakter og sikkerhedsanordninger, som er installerer på maskinen, på ilke fjernes eller kortsluttes. Sørg især for, at motorstopbøjen aldrig fastgåres på styret (f.eks. ved at binde den fast).

OBS -fare for kvestelser! Hender og fddder skal holdes væk fra roterende dele. Ror aldrig den roterende kniv. Stå

aldrig i naerheden af udkastningsabningen.

Den sikkerhedsafstand, som styrehandtaget giver, skal altid overholdes. Styrehandtaget skal altid vare monteret korrekt og ma ikkeændres. Anvend aldrig maskinen, hvis styrehandtaget er klappet om.

Fastgor aldrig ting til styrehandtaget (f.eks. arbejdstoj).

Arbejd kun i daglys ellr med god kunstig belysning.

Der mä ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke nár der er risiko for lynnedslag.

Er undergrunden vad, er der storre risiko for uheld pga. darrigere fodfaste. Arbejd ekstra forsigtig her, sa du ikke skrider ud. Undga om muligt at anvende maskinen, his undergrunden er fugtig.

Udstødningsgasser:

Livsfare - forgiftningsfare!
Stop arbejdet med det samme ved kvalme, hovedpine,
synsforstyrelser (f.eks.indre synsfelt), horeproblemer,
svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. vare forarsaget af for hoje koncentrationer af udstødningsgas.

Maskinen afgiver giftige udstødningsgasser, nar forbrændingsmotoren körer.

Disse gasser indeholder giftig kulilte, en farve- og lugtfri gas, somt andre skadelige stoffer. Forbrandingsmotoren ma aldrig tages i brug i lukkede ellr darligt uldluftede rum.

Start:

Start maskinen forsigtigt ih. anvisningerne i kapitlet "Tag maskinen i brug" ( 11.) Nar der startes iht. anvisningerne, mindskes risikoen for kvestelser.

Risiko for kvaestelser!

Nár startkablet körer tilbage hurtigt, kan händen og armen blive trukket i retning af forbrændingsmotoren hurtigere, end startkablet kan slippes Dette tilbageslag kan medføre knoglebrud, knusninger og forstuvninger.

Sorg for, at der er rigelig afstand mellem fddder og klippeværktj, nár der startes.

Maskinen ma ikke vippes, nár den startes.

Fremdriftsbjlen mä ikke trykkkes ind, nar motoren startes.

Start ikke forbændingsmotoren, hvis udkastningskanalen ikke er.daekket af udkastningssspjaeldet eller graesopsamlingskurven.

Arbejde paskräninger:

Bearbejd altid skräningerne på tværs og aldrig på lungs.

Mister brugeren kontrollen over maskinen ved en græssläning pa langs, kan brugeren blive kort over af maskinen.

Vær ekstra forsigtig, nár køreretningen paskrængenændres.

Sorg altid for et godt feste pa skraninger, og undga at arbejde pa meget stejle skraninger.

Af sikkerhedsmaesige arsager ma maskinen ikke anvendes på skraninger på over 25^ (46,6%) . Risiko for kvaestelser! En hældning på 25^ svarer til en lodret stigning på 46,6 cm over en vandret laengde på 100 cm.

For at sikre tilstrækkelig smrning af forbraendingsmotoren skal anvisninger i den medfolgende betjeningsvejledning til forbraendingsmotoren ogsa fofges, nar maskinen anvendes pa skraninger.

Anvendelse:

Risiko for kvaestelser!

udkastningsspjældet og/eller tage graesopsamlingskurven af, sa længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

Kør kun med maskinen i gangtempo, og Iob aldrig med maskinen under arbejdet. Ved at kore hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.

Vær ekstra forsigtig, nár du vender maskinen om uller trækker den hen mod dig selv.

Anvend maskinen saerligt forsigtigt, nár du arbejder i naerheden af skranninger, terraankanter, lossepladser, grofter, diger og daemninger. Sorg især for at holde rigelig afstand til sādanne farlige steder.

Kør rundt om ting, der er skjult i graëssets vækstlag (vandingsystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sádanne objekter.

Vær opmaerkso m klappevearktojets afterləb, som varer i nogle sekunder.

STOP

Sluk forbrændingsmotoren, lad vaerktojet standse helt, trak

• for maskinen forlades, aller hvis den starumen opsyn,

• för der fyldes benzin på. Maskinen鬆 kun tankes op, nag forbrændingsmotoren er kold. Brandfare!

• för du fjerner blokeringer i udkastningskanalen,
• fdr du Ifter og bærer maskinen,
• fər du transporterer maskinen,
• for der udfores arbejde pa kniven,
• før maskinen kontrolleres, rengres, aller der udfores andet arbejde pa den (f. eks. styrehandtaget klappes om),
• hvis plæneklipperen har ramt et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontroller i söfald maskinen, især skæremodulet (kniv, knivaksel, knivfastgorelse) for beskadigelser, og fã maskinen repareret, for den genstartes, og der arbejdes med den.

Risiko for kvaestelse!

Kraftige vibrationer indikerer som regel en fejl.

Plaeneklipperen ma absolutmente bruges med en beskadiget aller bojet krumtapaksel aller kniv.

Har du参加会议 nok viden herom, skal maskinen repareres af en forhandler - STIHL anbefaler en STIHL-forhandler.

Stands forbrændingsmotoren,

• nár maskinen skubbes til uller fra den graesplene, der skal bearnejdes,
• før du skubber maskinen til et areal uden græs,
• for udkastningsspjaeldet abnes, ellgraesopsamlingskurven tages af,
• hvis maskinen skal vippes til en transport,

-For klippehjojden indstilles.

Fr rengorings-, indstillings-, reparations- og vedligeholdelsesarbejde:

• Placer maskinen på et plant og fast underlag.
• Stop forbændingsmotoren, og lad den køle af.
• Traek taendrørshaeten ud.

OBS -fare for kvæstelser!

Hold taendrørshæten pa afstand af taendrøret, da en utilisigtet taendgnist kan medfrole brand erler give elektriske stød. Utilsigitet kontakt mellem taendrøret og taendrørshæten kan fore til, at forbrændingsmotoren starter utilisigt.

RM 545 VE: Tag ogsa batteriet ud.

Risiko for kvaestelser pa kniven! Arbejdsværktjoet udsættes for en drejning, nar der trækkes i startkablet. Sorg altid for tilstraekelig afstand til kniven, iser for hender og fddder, nar der trækkes i startkablet.

Maskinen skal især kule af, for der arbejdes omkring forbrændingsmotoren, udstdningsmanifolden og lyddæmperen. Temperaturerne kan komme op pa 80^ C og mere. Risiko forbrændinger!

Direktekontakt med motorolie kan vare farlig;motorolie maheller icke spildes. STIHL anbefaler,atpafyldning og udskiftning af motorolie udfores af en STIHL-forhandler.

Rengoring:

After arbejdet skal hele maskinen gores grundigt ren. ( 12.2)

Før maskinen stilles i
rengøringspositionen, skal benzintanken
tømnes (f.eks. kores tom).

Eventuelle græsrester lösnes Först med en pind. Maskinens underside renses med børste og vand.

Anvend aldrig en hajtryksrener, og rengrer ici maskinen under rindende vand (f. eks. med en haveslange). Brug ici aggressive rengreringsmidler. Disse kan beskadige kunststof- og metaldelene og gere brugen af din STIHL-maskine minre sikker.

For at undgå brandfare skal området omkring køleluftabningerne, køleribberne og udstødningsrøret holdes fri for f.eks.græs, strå,mos,blade og udtrængende fert.

Vedligeholdelsesarbejder:

Det er kun tilladt at udfore de vedligeholdelsessarbejder, der er anfort i donne betjeningsvejledning; alt andet arbejde skal udfores af en forhandler. Hvis du ikke har tilstraekkelig viden herom eller mangler de ndvendige hjælpemidler, bedes du altid henvende dig til en forhandler.

STIHL anbefaler, at alle vedligeholdelseserbejder og reparationer udelukkende udfores af en STIHLforhandler.
STIHL-forhandlerne tilbydes javnligt kurser og farn stillet tekniisk materiale til radighed.

Anvend kun værktøj, tilbehør eller pabygningsmaskiner, som er godkendt af STIHL til maskinen eller teknik lignendeprodukter. I modsat fald er der risiko for

ulykker med personskader eller skader pa maskinen til ffolge. Kontakt en forhandler, hvis du har sporgsmål.

Originalt værktj og tilbehør somt originalereservedele fra STIHL er tilpasset optimalttil maskinen og brugerens behov.
Originale STIHL-reservedele kendes paSTIHL-reservedelsnummeret,pagraveringen STIHL smt pa STIHRL-reservedssymbolet. Symbolet kan ogsasta alene pa mindfulnesse.

Af sikkerhedsgrunde skal brændstofførende komponenter (benzinslange, benzinhane, benzintank, tankdæksel, tilslutninger osv.) ævnligt kontrolleres for skader og utæheder, og udskiftes after behov af en fagmand (STIHL anbefaler en STIHL-forhandler).

Sorg for, at advarsels- og henvisningsskilde er rene og leseilige. Beskadigede aller bortkommen skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en component med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle.

Arbejder pa skaremodulet ma kun udfores med tykke arbejdshandsker og med stor omhu.

Sorg for, at alle mtrikker, bolte og skruer, især knivbolten, er fast tilspaendte, sa det er sikkert at bruge maskinen.

Fá beskadigede lydpotter og beskyttelsesplater udskiftet.

Kontroller hele maskinen og graesopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, sa maskinen altid er i driftsikker tilstand.

Forbrændingsmotorens grindindstilling
må aldrig ændres, og kør den ikke med et
for højt omdrejningstal.

Hvis der i forbindelse med
vedligeholdelsesarbejdet har varet fjernet
komponenter aller
beskyttelssenanordninger, skal disse
omgaende anbringes korrekt.

4.9 Opbevaring, hvis maskinen ikke skal bruges i laengere tid

Lad forbændingsmotoren køle af, før maskinen stilles i et lukket rum.

Opbevar maskinen med tom tank og brændstofdunker i et lukket og godt udluftet rum.

Kontroller, om maskinen er beskyttet mod utilisigtet brug (f. eks. fra børn).

Opbevar aldrig maskinen indendors med benzin i tanken. Afgivne benzindampe kan antændes ved Kontakt med aben ild aller gnister.

Skal tanken tommes, f.eks. klargoring til vinteren, bør dette ske udendors (kør tanken tom).

Maskinen skal gores grundigt ren for pauser (f.eks. vinterpause).

Maskinen ma kun opbevares med aftrukket taendrørshætte.

RM 545 VE: Tag batteriet ud, før maskinen stilles til opbevaring, og opbevar det afbrudt fra maskinen og beskyttet mod utilisigtet brug (f. eks. af børn).

Opbevar maskinen i en driftssikker tilstand.

Lad maskinen kole helt af, for den daekkes til.

Stil maskinen til opbevaring pa en plan flade, sa den ikke af sig selv kan rulle væk.

4.10 Bortskaffelse

Affaldsprodukter, sasom gammad olie ellbenzin, brugsmoremiddel, filtre, batterier og lignende sliddele kan vare til skade for mennesker, dyr og miljoget og kal derfor bortskaffes korrekt.

Kontakt genbrugsstationen aller forhandleren for at f oplyst, hvordan affaldsprodukterne bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.

Sorg for korrekt bortskaffelse af den brugte maskine. Sorg for, at maskinen ici kan anvendes laengere for bortskaffelsen. For at forebygge ulykker skal taendkablet tages af, benzintanken tommas, og motorolien aftappes.

Batteriet skal bortskaffes separat fra maskinen. Kontroller, at batterierne fjernes og bortskaffes sikkert og miljøvenligt.

Risiko for kvaestelser på kniven.

Lad aldrig en brugt plaeneklipper vareuten opsyn. Sorg for, at maskinen og iskriven opbevares utilgengeligt for børn.

5. Symbolforklaring

OBS!

Laes betjeningsvejledningen grundigt indenibrugtagning.

Risiko for kvaestelser!

Der mä ikke vare uvedkommende i fareomradet.

Træk taendrørshæten af for arbejder på klippeværktog og for vedligeholdese- og rengøringsarbejder.

Risiko for kvæstelser!

Risiko for kvæstelser!

Hold hænder og fdder vaek fra knivene!

Klippeanordningen arbejder videre i nogle sekunder after frakoblingen (forbraendings-motor-/knivbremse).

RM 545 VR: Start forbændingsmotoren

RM 545, RM 545 T,
RM 545 V, RM 545
RM 545 VR:

Sluk forbraendingsmotoren

RM 545 VE:

Indsæt batteriet, start forbændingsmotoren

RM 545 VE:

Sluk forbraendingsmotoren

RM 545 T, RM 545 V,
RM 545 VE, RM 545 VM,
RM 545 VR:

Start fremdrift

RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:

Indstil korehastighed

Langsom -tryk handtaget til Vario-drevet fremad

Hurtig - traek handtaget til Vario-drevet bagud

Pos. Betegnelse Stk.

A Basismaskine 1

B Græsopsamlingskurvens 1 nederste del

C Graesopsamlingskurvens 1 overste del

D Bolt 2

I Muffe til styrehandtaget 2

Pos. Betegnelse Stk.

J Batteri (RM 545 VE) 1

K Ladeapparat (RM 545 VE) 1

Betjeningsvejledning 1

Betjeningsvejledning 1

Forbrændingsmotor

7. Klargøring af maskinen

7.1 Generelt

Risiko for kvaestelser

Folg sikkerhedsanvisningerne i kapitlet "Sikkerhed" ( 4.)

• Stil maskinen på et vendret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

Sæt mufferne (l) pa styrehandtaget (1). Sørg for, at det firkanteed hul befinder sig pa styrehandtagets inderside, boringerne i styrehandtaget og det firkanteed hul i muffen skal vare ud for hinanden.

Saat styrehandtaget (1) pa styrehandtagets to nederste dele (2).
Stik fladrundboltene (G) indefra og ud gennem boringerne, og spend dem til med drejegrebene (H).

Monter venstre

ledningsbøjningsbeskyttdse:

Ledningsbojningsbeskyttelsen (F)
skal altid monteres som vist pa
billedet. Kabeltraek skal fores under
styrehandtaget. Lsnevt.
drejegrebet (H) for monteringen.

• Haeng alle kabeltræk og kabler ind i ledningsbøjningsbeskyttelsen (F).
• Før first ledningsbøjningsbeskyttelsen ind i den overste boring (3) i styrehandtagets nederste del.
  Lad derefter ledningsbøjningsbeskyttelsen gä i indgrebi det nederste langhul (4) i styrehandtagets nederste del.

Monter hoge

ledningsbøjningsbeskyttdelse:

RM 545, RM 545 T:

Der er ingen kabeltræk pa styrehandtagets hore side, og derfor skal der/DDke monteres en ledningsbogningsbeskyttelse.

• Monteringen af højre ledningsbøjningsbeskyttelse (F) foretages på samme måde som i venstre side.

7.3 Monter kabelfording

Stik kabelf.orgen (E) ind i udsparingerne pa kabinettet (1), og drej den mod styrehandtagets overste del.
- För alle kabler eller kabeltræk ind i kabelforgingen.
Lad kabelfoingen gai indgreib de to huller med et let tryk.

7.4 Hægt startkablet på og af

RM 545 VE: Forbraendingsmotoren har ikke et startkabel.

• Inden startkablet hægtes på og af, skal tændrørshaeten traekkes af forbrændingsmotoren og derefter saettes på iven ved behov.

Pahægtning:

Tryk motorstopbøjlen (1) i retning af styrehandtaget, og hold den.
- Trak langsomt startkablet (2) ud, og hold det. Slip motorstopbajlen.
- Hægt startkablet (2) ind i kabeltrækholderen (3).

Afhaegtning:

• Træk startkablet (2) langsomt ud, og hægt det af kabeltrækholderen (3), og før det langsomt tilbage对其进行

7.5 Monter grasopsamlingskurv

• Sæt græsopsamlingskurvens øverste del (C) pa græsopsamlingskurvens nederste del (B).
  Tryk bolten (D) gennem de tilhorende abninger indefra.
  Lad graesopsamlingskurvens overste del gai indgrebi graesopsamlingskurvens nederste del med et let tryk.
  Saat graesopsamlingskurven pa. 8.8

Undga at beskadige maskinen! Forn den fpre ste start pafyldes motorolie. Anvend en egnet pafyldningshjaelp (f.eks. en tragt) til pafyldningen af motorolen erler til tankning.

Motorolie:

Motoroliotypen og oliepafyldningsmengden er beskrevet i forbrandingsmotorens betjeningsvejledning. Kontroller motoroliestanden regelmessigt (se betjeningsvejledningen til forbrandingsmotoren). For lav og for hjo oliestand bør undgas. Sorg for, at olietankens daeksel er skruet korrekt pa, før forbrandingsmotoren tages i brug.

Benzin:

Anbefaling: frisk mærkevarebenzin, blyfri benzin. Oplyninger om den nogjagtige benzinkvalitet (oktantal) vindes i forbrændingsmotorens betjeningsvejledning.

8. Betjeningsdele

8.1 Generelt

Risiko for kvaestelser

Folg sikkerhedsanvisningerine kapitlet "Sikkerhed" ( 4.)

• Stil maskinen på et vendret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

8.2 Betjeningselementer pä styrehändtaget

1 Motorstopbjole

2 Bøile fremdrift

(RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)

3 Handtag til Vario-drev

(RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)

4 S t a r t k n a p (RM 545 VE)

8.3 Nedklapning af styrehandtag

Risiko for klemning!

Nár drejegrebene Iøsnes, kan styrehändtagets Øverste del klappe sammen. Hold derfor om det højeste sted på styrehändtagets Øverste del med den ene.Hand, mens drejegrebene skrues pa.

Haegt startkablet af. ( 7.4)

Transportposition -i forbindelse med pladsbesparende transport og opbevaring:

• Skru drejegrebene (1) pà, indtil de drejer frit. Frigangen forhindrer, at drejegrebene af sig selv kan Iøns helt fra skruerne (sikring mod tab).
• Klap styrehandtagets overste del (2) ned, og læg den mod apparatet.

Arbejdssposition - til arbejde med maskinen:

• Klap styrehändtagets øverste del (2) bagud, og hold fast i det med den ene hand.

• Skru drejegrebene (1) fast.

8.4 Styrhjdeindstilling

Styrehandtaget (1) kan fastgores i3 positioner:

I lav

II mellem

III h0j

Losn styrhjdeindstillingens drejegreb (2) ved at dreje det mod uret ca.fem omdrejninger).
- Hold styrehandtaget (1) med begge hænder, og indstil det i den ønskede position ved at bevæge det op og ned. Sørg for, at styrehandtaget har samme højde i hjre og venstre side.
Spænd styrhjdeindstillingens drejegreb (2) ved at dreje det med uret.

8.5 Central klippehjdeindstilling

RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VM:

Der kan indstilles 7 klippehjder.

Niveau 1:25 mm

Niveau 7:80 mm

RM 545 VR:

Der kan indstilles 6 klippehjder.

Niveau 1:20 mm

Niveau 6:75 mm

• Indstellingsarmen (1) til klippehojdejusteringen sidder pa venstre side af maskinen (se illustration.

• Hold maskinen i handtaget (2), og træk indstillingsarmen (1) opad, og hold den for at løsne stopmekanismen. Indstil den ønskede klippehøjde ved at bevæge maskinen op eller ned.
  Hojden kan aflaes pa skareehojdeskalaen (3).

• Slip ingen indstillingsarmen (1), og lad klippehjojdejusteringen gai indgreb.

Plaeneklipperen RM 545 VE er udstyret med en elektrisk starter. Som startbatteri anvendes en Lithium akkumulator Brugen af batteri og ladeapparat er beskvet i den medfolgende betjeningsvejledning for forbrændingsmotoren.

Batteriet mA kun oplades med det medfolgende ladeapparat; batteriet oplades icke under driften af plaeneklipperen. Tryk pa knappen (2) pa batteriet for at kontrollere ladetilstanden.

Førsteibrugtagning:

Fjern beskyttelsesmaerkaten (1) pa batteriet.
- Slut ladeapparatet (K) til stromforsyningen, og oplad batteriet (J) i ca. 10 sekunder. Dermen deaktiveres standbytilstanden (indstillet tilstand ved levering), og batteriet aktiveres. Oplad derefter batteriet welt.

Udtagning og ilængning af batteriet:

• Tag batteriet (J) ud af forbrændingsmotoren ved at række det sidelaens ud til højre, og lag det indigen i omvendt rækkefolge.

8.7 Niveaualer

Den luftström, der opstär, när
kniven körer, fär niveaumäleren (1)
til at stige. När graesopsamlingskurven er fuld, ophörer luftströmmen. Hvis
luftströmmen er for svag, falder
niveaumäleren (1) tilbage til hviletilstand. Dette indikerer, at graesopsamlingskurven skal tommes.

Niveaumalerens fulde Funktion opnas kun ved en optimal Luftstrøm. Ydre forhold som vadt, tæt eller høj græs, lave klippeniveauer, tilsmudsning og lignende kan pāvirke Luftstrømmen og niveaumalerens Funktion.

BGraesopsamlingskurven er fyldt:

Tom den fyldte graesopsamlingskurv ( 11.4)

8.8 Pä- og afhaegtning af graesopsamlingskurv

Ved maskiner med granuleringsudstyr skal granuleringsindsatsen tages ud af udkastningskanalen, for graesopsamlingskurven hægtes pa. (⇒ 10.3)

Pahaegtning:

Abn og hold udkastningsspjaeldet (1).
- Græsopsamlingskurven (2) hægtes pa maskinen med udsparinge (3) i holderen (4).
Lukigen udkastningsspjaeldet (1) med handen.

Afhaegtning:

Abn og hold udkastningsspjaeldet (1).

• Løft graesopsamlingskurven (2) opfter, hægt den af holderen (4), og fjern den.
  Lukigen udkastningsspjaeldet (1) med handen.

9. Sikkerhedsanordninger

Maskinen er udstyret med flere sikkerhedsanordninger for sikker betjening og beskyttele mod ukorrekt brug.

Risiko for kvaestelse!

Hvis der konstateres en defekt i en af sikkerhedsanordningerne, ma maskinen ici bruges. Kontakt en forhandler, STIHL anbefaler en STIHL-forhandler.

9.1 Beskyttelsesudstyr

Plaeneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet Kontakt med kniven og med det afklippede graes.
Hertil horek kabinettet, udkastningsspjaeldet, graesopsamlingskurven og det korrekt monterede styrehandtag.

9.2 Motorstopbøjle

Plaeneklipperen er udstyret med en motorstop-anordning.

Hvis motorstopbajlen (1) slippes, mens maskinen korer, stopper forbrændingsmotoren. Forbrændingsmotoren og kniven standser inden for 3 sekunder.

Risiko for kvaestelse!
Hvis knivens afterlob varer
laengere, ma maskinen/DDke
laengere anvendes, men skal
indleveres hos forhandleren.

Mäl afterlbet

Nár forbrændingsmotoren er startet, roterer kniven, og der hores en susen. Efterllobet svarer til varigheden af denne susen, after at forbrændingsmotoren er slukket; varigheden kan måles med et stopur.

10. Arbejdsanvisninger

En flot og tæt graesplæne opnås ved,

• at graesplaenen klippes med langsom hastighed.
• at graesplaenen klippes hyppigt og holds kort.
• at plænen ikke slås for kort i et varmt og tørk líma, da plænen ellers svides af solen ogkommen til at se kedelig ud.
• at der bruges skarpe knife - slib derfor kniven regelmaessigt (forhandler).
• at klipperetningen ændres regelmaessigt.

10.1 Brugerens arbejdso MRade

• Brugeren skal af sikkerhedsmaesige grunde altid opholde sig i arbejdsomraret bag styrehandtaget, nár forbrændingsmotoren startes, og nár den er tændt. Den sikkerhedsaftstand, som styrehandtaget giver, skal altid overholds.

• Plaeneklipperen ma udelukkende betjenes af en person, og alle andre tilstedevaerende personer skal holde sig pa forsvarlig afstand. ( 4.)

Modellen RM 545 VR er udstyret med en todelt drivtromle pa bagakslen.

Takket vare donne kan graesset slas nogagtigt langs med plaenekanten aller omkring planter. Derudover glattes graesset i koreretningen, sa der opstaretypiske stribemnonster pa plauen.

10.3 Granulering

Multiplaeneklipperen RM 545 VM er 17 udstyret med en speciel multikniv og en allerede monteret granuleringsindsats.

Risiko for kvaestelser!
Stands forbrændingsmotoren, og
træk tændrørshæten af, inden der
foretages nogen form for arbejde
på granuleringsindsatsen.

Abn og hold udkastningsspjaeldet.
Sæt granuleringsindsatsen (1) ind i udkastningskanalen, og tryk oppefra, sö den gär indgrep med de to lasetappe (2) på kabinettet med et tydeligt klik.
Luk udkastningsspjaeldet.

Tag granuleringsindsatsen ud

När maskinen skal anvendes som plæneklipper med bagudkast eller græsopsamlingsplæneklipper (med egnet græsopsamlingskurv), skal granuleringsindsatsen (1) tages ud af maskinen:

Abn og hold udkastningssspjaeldet.
- Træk læslasken (4) op, og træk granuleringsindsatsen (1) skrät opad og ud af udkastningskanalen.
Luk udkastningssspjaeldet (plæneklipper med bagudkast), eller hægt græsopsamlingskurven på, og luk udkastningssspjaeldet (græsopsamlingsmaskine).

10.4 Hvordan slås graësset med en monteret granuleringsindsats?

Til granulering skal der vaelges en klippehjde mellem 4 og 7, da graeset bedst kan findeles med donne indstilling af klippehjden.

Hvis klippehjden er for lille, kan plaeneklipperens cabinet blive tilstoppet og afterfolgende blokere kniven.

Ved granulering skal arbejdshastigheden og klippehjden indstilles, sa multikniven kan findele graesset optimalt, og der opnas et paent klpperesultat.

Hvis græsset er højt, bør det klippes ad flere omgange og med klippehøjden indstillet højere.

Hvis græsset er for højt og fugtigt, bør det,...\ ikke anvendes til granulering.

11. Tag maskinen i drug

11.1 Start forbrendingsmotoren

Undgå at beskadige maskinen! Start ikke forbrændingsmotoren i højgræs. Vælg en hjere skærehøjdeindstilling, hvis det ersvært at fæ motoren i gang.

Efter starten arbejder forbraendingsmotoren altid med den optimale arbejdshastighed som fge af en fast hastighedsindstilling.

• Kontroller olie- og benzinniveaulet. ( 7.6)

RM 545, RM 545 T, RM 545 V, RM 545 VM, RM 545 VR:

Tryk motorstopbajlen (1) i retning af styrehandtaget, og hold den.
- 2 Træk startkablet (2) langsomt ud til kompressionsmodstanden. Træk derefter kraftigt og hurtigt igennem til en armslaengde. Startkablet (2) fores langsomt tilbage igen, sa det kan rulles op igen.
Gentag after behov, indtil forbrændingsmotoren er i gang.

RM 545 VE:

• Kontroller batteriet: Kontroller batteriets ladetilstand, og oplad det after behov. (⇒ 8.6)
  Isaet batteriet (3).
• 2Tryk motorstopbøjlen (1) i retning af styrehandtaget, og hold den.

Tryk paskartknappen (4)-maks.5 sekunder,og slip den igen.Hvis forbrændingsmotoren ikke starter, skal man holde en pause på 1 minut før质地 startforsg.Foretag ikke et nyt startforsg,nar forbrændingsmotoren korer.

11.2 Stands forbrændingsmotoren

• Slip motorstopbøjlen (1) for at standse forbrændingsmotoren. Forbrændingsmotoren og kniven standser after en kort udlobstid.
• RM 545 VE: När maskinen er.uden opsyn, skal batteriet tages ud og opbevares adskift fra maskinen og beskyttet mod utilsigtet brug (f. eks. af børn).

11.3 Fremdrift

Plaeneklipperne RM 545 T, 21 RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR er udstyret med fremdrift.

RM 545 T: En dewhastighed fremad (et-trins gear) 3,6 km/t

RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:

Drevhastighed fremad, der kan indstilles trinlost under korslen (Vario-drev)

2,2 km/t - 3,8 km/t RM 545 VR: 2,4 km/t - 4,0 km/t

Start fremdriften:

• Start forbændingsmotoren. ( 11.1)

• Traek fremdriftsbogjen (1) mod styrehandtaget, og hold den der. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremefter.

Undgå at beskadige maskinen! Tryk altid bojlen til fremdrift welt ned for at undgå ffolgeskader pa gearkassen.

Indstilling af drevastigheden (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR):

Undga at beskadige maskinen! Handtaget til Vario-drevet (2) ma kun betjenes, mens forbrændingsmotoren kører.

• Øg korehastigthen: Træk handtaget til Variodrevet (2) bagud under korslen.
• Reducer korehastigheden: Tryk handtaget til Vario-drevet (2) fremad under kørslen.

Sluk fremdriften:

• Slip fremdriftsbgjlen (1). Fremdriften kobles fra, og plæneklipperen stopper. Forbrændingsmotoren kører videre.

11.4 Tøm graesopsamlingskurv

Risiko for kvestelser! F or graesopsamlingskurven hægtes af, skal forbrændingsmotoren slukkes, og kniven skal kobles fra og vare standset welt.
En helt fyldt graesopsamlingskurv kan veje op til 16 kg.

Pa- og affaegtning af graesopsamlingskurv. ( 8.8)
- Abn græsopsamlingskurven på låsalasken (1). Klap græsopsamlingskurvens øverste del (2) op, og hold. Klap græsopsamlingskurven bagud, og tøm den for afklippet affald. Græsopsamlingskurven kan holdes i holdegrebene (3, 4) på græsopsamlingskurvens øverste og underste del, sö den nemt kan tommes
Luk graesopsamlingskurven.
Saatgraesopsamlingskurvenpa. ( 8.8)

Folg sikkerhedsanvisningerne i kapitlet "Sikkerhed" ( 4.)

Arlig vedligeholdelse udfort af forhandleren:

Plaeneklipperen bo r kontrolleres af forhandlieren en gang om aret. STIHL anbefaler en STIHL-forhandler.

12.2 Rengør maskinen

Vedligeholdelsesinterval: After hver brug

Omhyggelig behandling beskytter maskinen mod skader og forlaenger levetiden.

Risiko for kvaestelser!

Stop forbrændingsmotoren, træk tændrørhæten af, tag batteriet ud (ved RM 545 VE), og lad maskinen køle af.

Benzintanken skal tommes (kores tom), for maskinen stilles i rengoringspositionen. Maskinen star kun i en sikker rengoringsposition, nár udkastningssspjeldet er abnet.

Vaelg det hoge ste kaereniveau. ( 8.5)
Hægt graesopsamlingskurven af. (8.8)
- Laeg styrehandtagets overste del (1) bagud.
Abn og hold udkastningsspjaeldet (2).
- Løft maskinen foran i帽子taget (3), og stil den som vist i rengøringsposition.

Anvisninger for rengoring:

Fjern snavs med lidt vand, med en børste eller med en klud. Sorg især for at rengore kniven. Ret aldrig en vandstråle mod dele af forbrændingsmotoren, pakninger, lejesøler.
Lsn frst eventuelle graesrester med en trapeind.
- Anvend om nødvendigt et specialrensemiddel (f. eks. STIHL specialrensemiddel).

12.3 Kontroller knivens slid

Vedligeholdsesinterval: Før hvr brug

Risiko for kvaestelser!

Knife slides mere aller minde kraftigt, afhaengigt af hvor og hvor lange de har varet i brug. Anvendes maskinen pa et sandet underlag ell er ofte under tore forhold, slides kniven mere og hurtigere end normal. En slidt kniv kan knakke og forarsage alvorlige kvastelser.Folg derfor altid anvisningerne vedrorende knivens vedligeholdelse.

Vip plaeneklipperen op i rengoringsposition. ( 12.2)
- Rengør kniven (1).
- Knivtykkelsen A skal kontrolleres mindst 5 steder med en skydelere. Især knivbladet skal ogsa have minimumtykkelse.
- Standardkniv:
Laeg en lineal (2) mod den pagaelende knivkant som vist, og mal nedslibningen B.
- Multikniv (RM 545 VM): Kontroller minimumsbredden med en skydelare på det smalleste sted bag knivvingerne.

Kniven skal udskiftes,

• hvis den er beskadiget eller slidt (hakker, revner),
• hvis mälevaerdierne er næt pa et eller flere steder, eller hvis disse ligger utden for de tilladte graenser.

1Slidgrænser standardkniv:

Knivtykkelse A>2 mm

Nedslibning B: < 5 mm

2Slidgraesr multikniv (RM 545 VM):

Knivtykkelse A: > 2 mm

Minimumsbredde : >55mm

• Brug en egnet træklods (1, ca. 60 × 60 ~mm ) til at holde imod pa kniven (2).
• Skru knivbolten (3) ud med en skruenøgle SW 17.
• Tag kniv (2), knivbolt (3) og laseskive (4) af.

Montering:

Risiko for kvaestelser!

Kniven (2) mä kun monteres som vist pa billeddet. De opbjejede knivblade skal vende opfter.

Det foreskrevne tilspændingsmoment for knivbolten skal overholds noje, da dette er vigtigt for at sikre, at klippeværktoget fastgores ordentligt. Fastgør også knivbolten (3) med Loctite 243.

Udskift laseskiven (4), hver gang knivene monteres, og udskift knivbolten (3), hver gang kniven udskiftes.

• Rens knivens anlaegsflade og knivbøsningen.
• Kontroller knivenes balance. (⇒ 12.5)

• Kniven (2) skal monteres med de ombukkede knivblade opad (med retning mod maskinen).

• Brug en egnet traeklods (1, ca. 60x60 mm) til at holde imod på kniven (2).

• Skru knivbolten (3) med den nye lageskive (4) i, og stram den. Tilspændingsmoment: 60 - 65 Nm

12.5 Kontroller knivenes balance

• Demoner knivene. (⇒ 12.4)

• Før en skruetrækker (1) gennem den midterste boring (2) i kniven (3), og juster kniven, sa den er vandret. Er kniven korrekt afbalanceret, forbliver den i den vandrette position.
  Haelder kniven mod den ene side, skal\ denne side afterslibes, indtil der er\ balance. ( 12.6)

12.6 Slib kniven

STIHL anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven sliders forkert (forkert sibevinkel, ubalance osv.), forringes maskinens Funktionsevne.

Slibningsvejledning:

• Afmonter kniven (⇒ 12.4).
• Afköl kniven under sibningen, f.eks. med vand. Den må ikke blive blå, da skæereevnen i sö fald forringes.
• Slib kniven ensartet for at undgå vibrationer pga. ubalance.
• Hold en slíbevinkel på 30^ .
  Fjern om ndvendigt graterne, der er opstaet pa aeggen, med et stykke fint sandpapir after silibningen.
  Overhold slidgraesner. ( 12.3)

12.7 Indstil kabeltrak til fremdrift

Vedligeholdsesinterval: After behov

Kabeltraekkets spending er korrekt indstillet pa fabrikken.

Kabeltrækket skal afterjusteres,

• när fremdriften after laengere tids brug med bojlen trykket ind/DDke fungerer korrekt.
• nár fremdriften er tilkoblet permanent. - Dvs. at plaeneklipperen starter utilsigtet, nár startkablet traekkes, selvom bojlen til fremdriften ikke er trykket ind.

Risiko for kveestelse!

Kabeltraekket til fremdriften skal vare indstillet rigtigt, nar der arbejdes med maskinen. Kontakt en forhandler after behov. STIHL anbefaler en STIHL-forhandler.

Kontroller kabeltrækkets spænding:

Tryk bogjen til fremdriften ind, og træk samtidig plæneklipperen bagud. Efter ca. en tredjedel af handtagets bevægelse skal drivhjulene blokere.

Indstil kabeltræk:

Nar stilskruen (1) til venstre pa styrehandtagets overste del drejes mod "+" oges kabeltrækkets spanding, og nar stilskruen drejes mod "-" , reduceres spandingen.

12.8 Forbrændingsmotor

Vedligeholdsesinterval:

Se betjeningsvejledningen til forbrændingsmotoren.

Generelle anvisninger:

Folg betjenings- og
vedligeholdelsesanvisningerne, som du
kan &, den vedlagte
betjeningsvejledning til
forbrændingsmotoren.

For at sikre lang levetid er det vigtigt, at der altid er tilstraekkelig hoj oliestand, somt at olie- og luftfilteret udskiftes regelmaessigt.

I betjeningsvejledningen til forbrændingsmotoren vindes oplysninger om de anbefalede olieskift-intervaller som informationer om motorolien og pafyldningsmaengden.

Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.

Se betjeningsvejledningen til forbrændingsmotoren.

12.10 Hjul og gearkasse

Hjulenes lejer er vedligeholdesfsef.

Gearkassen er vedligeholdesfresfi.

12.11 Vedligehold plenetromle

Drivkæden skal smøres regelmaessigt, men kuglelejerne og tromlerne er vedligeholdelsesfri.

Vedligeholdelsesinterval: en gang om Året aller after behov

• Til service lnses skruen (1, torx 25), og afdaekningen (2) tages af.

Smr drivkæden med et gaengs fedtstof.

Maskinen skal opbevares i et tort, lukket og stovfrit rum. Sorg for, at maskinen opbevares utilgengeligt for born.

Eventuelle fejl pa maskinen skal altid afhjelpes for opbevaringen. Maskinen skal altid vare i driftsikker tilstand.

Tap benzinen ud af tanken, og tøm karburatoren før opbevaringen (f.eks. ved at køre dem tomme).

Ved laengere driftspauser (winterpause)
skal falgende punkter desuden udfores:

• Rens alle ydre dele omhyggeligt.
  Smr samtige bevagelegige dele godt ind i olie/fedt.
• Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3cm^3 motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange.uden tændrør (træk i startkablet).

Brandfare!

Taendrørshaeten skal holdes væk fra taendrørsabningen på grund af antændelsesefare.

• Skru taendroret iigen (se ogsa betjeningsvejledningen til forbrændingsmotoren).
  Udfor olieskift regelmaessigt (se betjeningsvejledningen til forbrandingsmotoren).

RM 545 VE:

• Tag batteriet ud, og opbevar det afbrudt fra maskinen i et tort, stovfrit og frostsikkert rum, hvor uvedkommende ikke har adgang til det.
• Oplad batteriet helt for saesonstart.
  (⇒ 8.6)

13. Transport

13.1 Transport

Risiko for kvaestelse!

Følg anvisningerne i kapitlet "Sikkerhed" for transporten. ( 4.)

Brug altid egnede personlige
værnemidler (sikkerhedssko,
solide handsker) i forbindelse med
transporten.
Træk altid taendrørshaeten af, fom
maskinen Ioftes eller transporteres.
Af hensyn til sikkerheden anbefaler
STIHL, at maskinen Ioftes og
baeres af to personer.
Bemerk vægten i kapitlet
"Tekniske data", for maskinen
Ioftes.

Sadan bærer du maskinen:

• Maskinen mä kun Ioftes i 30 handtaget (1) og styrehandtaget (2). Sorg altid for tilstraekelig afstand mellem kniven og kroppen (især fdder og ben).

Fastgoring af maskinen:

• Fastgør maskinen på ladet med 3 egnede hjælpemidler, og transporter den altid kun stående på alle 4 hjul.

• Fastgør tove og seler paskstyrehandtagets nederste del (3).

14. Miljøbeskyttelse

Det afskarne graes ma seks smides i skraldespanden, men bor derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der

kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørrig bortskaffelse, hvormaterialerester sorteres,fremmermuligheden for at genanvende brugbarmaterial. Derfor skal maskinen afleveresp en genbrugsstation, nar den er opsli dt.Folg anvisningerne i kapitlet"Bortskaffelse" ( 4.10) i forbindelse medbortskaffelse.

Kontakt genbrugsstationen aller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

Li-lon

Affald sasom batterier skal altid bortskaffes korrekt. Overhold de lokale bestemmelse. Batteriet ma ikke smides ud med det almindelige affald, men skal

• Tag batteriet ud ( 8.6) , og bortskaf det afbrudt fra plaeneklipperen.

15. Sādan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af Produktgruppen

Benzindrevne plaeneklippere (STIHL RM)

Firmaet STIHL pātager sig intet ansvar for ting- og personskader, som opstār som ffolge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angār sikkerhed, betjening og vedligeholdelse, ell er ved anvendelse af不同程度 of the same

For at undgå skader og unødig slitage pa din STIHL-maskine skal du altid folge nedenstående vigtige anvisninger:

1. Sliddele

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt after artern og varigheden af brugen udskiftes rettidigt.

2. Overholdelse af anvisningerne i donne betjeningsvejledning

Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denen betjeningsvejledning. Brugeren hæfter

sylv for alle skader, der matte opsta som ffolge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdsesesanvisningerne.

Dette gelder især for:

• AEndringer af Produktet, som/DDke er godkendt af STIH.
• Anvendelse af forbrugsstoffer, som ikke er godkendt af STIHL (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
• Anvendelse af værktj erler tilbehør, som ikke er godkendt eller egnet til maskinen erller ikke er af tilstrækkelig kvalitet.
• Brug af produktet til andet end det af producenten foreskrevne formal.
• Anvendelse af Produktet ved sportsarrangemente aller i konkurrencer.
  -Folgeskader som ffolge af fortsat brug afproduktemed defektekomponenter.

3. Vedligholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmaessigt.

Hvis disse vedligeholdsesesarbejder ikke kan udfores af brugeren selv, skal de udfores af en forhandler.

STIHL anbefaler, at alle vedligeholdesesarbejder og reparationer udelukkende udfores hos en STIHLforhandler.

STIHL-forhandlnerne tilbydes jævnligt kurser og fær stillet teknik materiale til radighed.

Safremt disse arbejder ici bliver udfort, kan der opsta skader, som brugeren selv haefter for.

Herunder hører bl.a.:

-Korrosionsskader eller ffolgeskader pa ground af uhensigtsmaessig opbevaring.
- Skader på maskinen på grund af anvendelse af andre reservedele af mindfulness god kvalitet.
- Skader pga./DDrfort aller utilstraekkelig vedligeholdelse,ller skader pga.vedligeholdses-eller reparationsarbejder, som icke udfores pa forhandlernes varksted.

16. Standardreservedele

Kniv til RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VR: 6340 702 0100

Multikniv til RM 545 VM: 6340 702 0120

opfylder de relevante bestemmelsei direktiverne 2000/14/EC,2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med gaelende udgaver af falgende standarder:EN ISO 5395-1, EN ISO 5395-2, EN 60335-1, EN 14982, EN 60335-2-29 og EN 62233 (safremt disse kan anvendes).

Navn og adresse pa den pagelnde myndighed: TUV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nurnberg

For at terme det malte og garanterede lydefektniveau er man gaget frem after direktiv 2000/14/EC, bilag VIII.

RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VM, RM 545.0 VR

• Malt lydeffektniveau: 94,4 dB(A)
  Garanteret lydeffektniveau: 95 dB(A)

RM 545.0 VE

• Malt lydeffektniveau: 94,8 dB(A)
  Garanteret lydeffektniveau: 96 dB(A)

De tekniske dokumente opbevares i afdelingen for Produktgodkendelse hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret stär på plæneklipperen.

Langkampfen, 02.11.2020

STIHL Tirol GmbH

e.b.

Matthias Fleischer, Sektionsleder for forsknig og udvikling

e.b.

Sven Zimmermann, Sektionsleder for kvalitet

18. Tekniske data

RM 545.0, RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM,
RM 545.0 VR:

Serienummer 6340

Type,

4-takts-

forbrændingsmotor

forbraendings-

motor

Producent,

forbrændingsmotor

Briggs

&

Klippebrede 43 cm

forbrændingsmotor Series 650 EXi

Slagvolumen

163 cm

Nom. effekt ved

2,4-2800

mærkehastighed

kW - omdr./min.

Startanordning

Snorstart

Benzintank

1.01

Hastighed

knivbjaelke

2800 o/min

Klippehjojer

25 - 80 mm

Hjul-0 bagtil

200 mm

Vægt

27 kg

Stojemissioner

RM 545.0:

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt

Usikkerhed Khw 2,40 m/sek2

Måling iht. EN 20643

RM 545.0 T:

Typebetegnelse,

forbrændingsmotor Series 650 EXi

Slagvolumen 163 cm

Nom. effekt ved 2,4 - 2800

mærkehastighed kW-omdr./min.

Usikkerhed Khw 2,40 m/sek2

Måling jht. EN 20643

RM 545.0 V:

Typebetegnelse,

forbrændingsmotor Series 650 EXi

Slagvolumen 163 ccm

Nom. effekt ved 2,4 - 2800

mærkehastighed kW-omdr./min.

Usikkerhed Khw 2,40 m/sek2

Måling iht. EN 20643

RM 545.0 VE:

Typebetegnelse,

forbrændingsmotor Series 675 iS

RM 545.0 VE:

Slagvolumen 163 ccm

Lithium alkumulator se betjeningsvej

og ladeapparat ledningen til

Nom. effekt ved

se betjeningsvej

ledningen til

forbrandings

motoren.

maerkehastighed

2,6-2800

kW - omdr./min.

forbrændingsmotor Series 650 EXi

Slagvolumen 163 ccm

Nom. effekt ved 2,4 - 2800

mærkehastighed kW - omdr./min.

Nom. effekt ved 2,4 - 2800

mærkehastighed kW - omdr./min.

Usikkerhed Khw 2,10 m/sek2

Måling iht. EN 20643

Transport af Lithium akkumulatorer:

RM 545.0 VE: De anvende Lithium akkumulator overholder kravene i Manual of Test and Criteria ST/SG/AC.10/11/Rev.5, del III, underafsnit 38.3 udgivet af United Nations Organizations.

Brugeren kan.uden yderligere palaeg medbringe disse akkumulatorer vedvejtransport til maskinens anvendelsessted.

Ved Luft-eller sotransport skal de nationale og lokale bestemmelse overholds.

Se http://www.stihl.com/safety-datasheets for yderligere transportanvisninger

18.1 REACH

REACH er en EU-forordning om registraring, vurdering og godkendelse af kemikalier.

Oplysninger om opfyldelse af REACHforordningen (EF) nr. 1907/2006 er angivet pa www.stihl.com/reach.

19. Fejlsøgning

Kontaktevt.enforhandler,STIHL anbefaler en STIHL-forhandler.

Se betjeningsvejledningen til forbrændingsmotoren.

Fejl:

Forbrændingsmotoren starter称之

Muligarsag:

Motorstopbøjlen er/DDke trykket ind.
- RM 545 VE: Batteriet afladet aller defekt
-Benzintanken er tom; benzinslangen er tilstoppet.
-Darlig, forurenet aller gammad benzin i tanken.
- Luftfilteret er snavset.
-Taendrørshaeten er trukket af taendroret; taendrørsktablet er darligt fastgjort pa taendrørshaeten.
-Taendroret er tilsodet eller beskadiget; forkert elektrodeafstand.
- Plaeneklipperhuset er tilstoppet.

Afhjaelpning:

-Tryk motorstopbøjlen i retining af styrehandtaget, og hold. ( 9.2)
- RM 545 VE: Oplad aller udskift batteriet. (→ 8.6)
-Fyld benzin pa;rens benzinslangen.
- Anvend altid frisk, blyfri kvalitetsbenzin (92 oktan); ren's karburatoren.
Rens luftfilteret.
- Saet taendrørshætten pa; afprv forbindelsen mellem taendrørskablet og-haetten.
-Rens eller udskift taendroret; indstil gnistgabet.

Rengr plaeneklipperhuset - trak forst tendrshaeten af, og tag desuden batteriet ud ved RM 545 VE. ( 12.2)

Fejl:

Startbesvær eller forbrændingsmotorens ydelse falder.

Muligarsag:

• Plaeneklipperhuset er tilstoppet.
• Graessläning med for lav't skæretrin,
  eller fremføringshastigheden er for høj i
  forhold til klippehøjden.
  Der er vand i benzintanken og karburatoren, karburatoren er tilstoppet.
  Der er snavs i benzintanken.
• Luftfilteret er snavset.
  -Taendrreetertilsodet.

Afhjaelpning:

Rengor plaeneklipperhuset -treek forst tendrorshaeten af, og tag desuden batteriet ud ved RM 545 VE. ( 12.2)
- Indstil et hojere skaeretrin, aller reducer skubbehastigheden. ( 8.5)
-Tom benzintanken,rens benzinslangen og karburatoren.
Rengor benzintanken.
-Rensluftfilteret.
-Rens taendroret.

Fejl:

Klipningskanalen er tilstoppet

Mulig arsag:

• Kniven er slidt.
• Graessläning i for højt eller for fugtigt graes.

Afhjaelpning:

• Udskift kniven. ( 12.4)
  -Tilpas klippehjden og klippehastigheden til forholdene. ( 10.) ( 8.5)

Fejl:

Ujaevtni snit, plaenen bliver gul

Muligarsag:

• Kniven er slv ellr slidt.
  -Klippehastigheden er for stori forhold til klippehogjden.

Afhjaelpning:

-Slibellerudskiftkniven ( 12.6), ( 12.4),
- Reducer klippehastigheden, og/eller vaelg den rigtige klippehjde (arbejd icike med laveste klippehjde). ( 8.5) ( 11.3)

Fejl:

Forbrændingsmotoren bliver meget varm.

Muligarsag:

• For lav oliestand i forbraendingsmot
  -Kgleribberne er snavsede.

Afhjaelpning:

• Skift motorolien. ( 7.6)
  -Rens koleribberne. ( 12.2)

Fejl:

Ingen igangsætning ved betjening af bojlen til fremdriften

Muligarsag:

-Kabeltrækket til fremdriften er forkert indstillet.
-Kabeltrækket til fremdriften er defekt (f. eks. knaekket).

• Kileremmen er slidt.
  Gearkassen er defekt.

Afhjaelpning:

-Kontrolier kabeltraekkets indstilling. ( 12.7)
- Udskift kabeltrækket.
- Udskift kileremmen.
- Udskift gearkassen.

Fejl:

Vario-drevets hastighedsregulating fungerer icke

Muligarsag:

-Handtaget til Vario-dreveter flyttet i den forkerte retning.
Kabeltrækket til Vario-drevet er sprunget ud uller defekt (f. eks. knaekket).

Afhjaelpning:

• Flyt handtaget til Vario-drevet i den rigtige retning. ( 11.3)
  -Haegt Vario-drevet p,ller udskift det.

Fejl:

Kraftige vibrationer under driften.

Muligarsag:

-Kniv bolt Igs.
- Kniven er ikke i balance PGA. forkert slabning eller brud.
-Klippevaerktjdefekt.
- Forbraendingsmotoren sidder Iøs.

Afhjaelpning:

-Fastspaendknivbolten. ( 12.4)
-Slib (afbalancer) kniven,eller udskift den. ( 12.5) ( 12.6)
-Kontroller, og reparer om nodvendigt, kniven, knivakslen og knivfastgorelsen.
- Spænd forbrændingsmotorens monteringsbolte.

20. Serviceplan

20.1 Leveringsbekraeftelse

Giv delle betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbeje.

Han bekrafter udforelsen af de enkelte servicepunkter i de fortrykte felter.

Service udfort den

Dato for naste serviceeiftersyn

Drodzy Klienci!
