Produkttyp	Skjutgräsklippare (RM 545) eller självgående (andra varianter)
Varumärke	STIHL
Modell	RM 545 (och varianter: RM 545 T, V, VE, VM, VR)
Klippbredd	43 cm
Klipphöjd	25–80 mm (7 lägen) för standardmodeller; 20–75 mm (6 lägen) för RM 545 VR
Uppsamlingskapacitet	60 liter
Motortyp	4-takts, Briggs & Stratton
Start	Repstarts (RM 545, T, V, VM, VR) eller elstart (RM 545 VE)
Bränsle	Blyfri bensin, tank 1,0 liter
Bladvarvtal	2800 rpm
Drivning	Nej för RM 545; bakhjulsdrift 1 hastighet (T) eller Vario (V, VE, VM, VR)
Framkörningshastighet (självgående)	RM 545 T: 3,6 km/h; andra Vario: 2,2–3,8 km/h (VR: 2,4–4,0 km/h)
Vikt	27 kg (RM 545); upp till 31 kg beroende på variant
Mått (L × B × H)	147 × 48 × 102 cm
Hjuldiameter	Fram 180 mm, bak 200 mm (RM 545 VR: bakrulle 90 mm)
Klippaggregat	Standardblad eller biplanblad (RM 545 VM för mulching)
Funktioner	Uppsamling, bakre utkast, mulching (RM 545 VM), trädgårdsrulle (RM 545 VR)
Säkerhet	Motorstoppsbåge (stopp på < 3 s), skyddskåpa, startspärr
Garanterad ljudnivå	95 dB(A) (RM 545, T, V, VM, VR); 96 dB(A) (RM 545 VE)
Vibrationer (hand-arm)	4,80 m/s² (utom VR: 4,20 m/s²), osäkerhet 2,40 m/s²
Underhåll	Rengöring efter varje användning, kontroll och slipning av bladet, oljebyte
Vanliga reservdelar	Standardblad (6340 702 0100), biplanblad (6340 702 0120), fästskruv (9008 319 9075), låsbricka (0000 702 6600)
Garanti	STIHL tillverkargaranti (kontakta återförsäljare)

Vanliga frågor - RM 545 STIHL

Hur startar jag gräsklipparen STIHL RM 545?

För modeller med repstart (RM 545, T, V, VM, VR): tryck och håll motorstoppsbågen mot styret, dra sedan långsamt i startsnöret tills motstånd känns, därefter med ett kraftigt ryck. För elmodellen (RM 545 VE): sätt i laddat batteri, tryck in motorstoppsbågen och tryck på startknappen (max 5 sekunder). Starta aldrig i högt gräs.

Hur justerar jag klipphöjden?

Dra den centrala justeringsspaken (placerad på vänster sida) uppåt samtidigt som du lyfter eller sänker apparaten. Vald klipphöjd visas på indikatorn. Det finns 7 lägen (25–80 mm) för standardmodeller, 6 lägen (20–75 mm) för RM 545 VR.

Vilken typ av bensin ska jag använda?

Använd färsk blyfri bensin, helst av märke. Se i motorhandboken för oktantal. Använd aldrig bensin blandad med olja (4-taktsmotor).

Hur byter jag klippbladet?

Stäng av motorn, ta bort tändstiftskontakten (och ta ur batteriet på RM 545 VE). Tippa gräsklipparen i rengöringsläge. Använd en träbit för att blockera bladet, skruva loss fästskruven (moment 60–65 Nm) med en 17-nyckel. Montera det nya bladet med fenorna uppåt, byt låsbricka och skruv vid behov, dra sedan åt med rekommenderat moment.

Hur rengör jag gräsklipparen?

Stäng av motorn, ta bort tändstiftskontakten (och batteriet). Töm tanken genom att låta motorn gå tills den stannar. Tippa apparaten i rengöringsläge (max klipphöjd, korg borttagen, styre fällt). Rengör med borste och lite vatten, särskilt bladet. Använd aldrig högtryckstvätt eller starka rengöringsmedel.

Hur aktiverar jag mulchingläge på RM 545 VM?

Mulching kräver den medföljande mulchingpluggen. Öppna utkastluckan, sätt i pluggen i kanalen och tryck fast den. Stäng luckan. Välj en klipphöjd mellan 4 och 7 för optimal klippning. Mulcha inte på för högt eller fuktigt gräs.

Varför vibrerar gräsklipparen onormalt?

Det kan tyda på ett obalanserat, löst eller skadat blad. Stäng omedelbart av motorn, ta bort tändstiftskontakten. Kontrollera bladet: om det är skevt, slitet eller dåligt slipat, byt ut eller balansera det. Kontrollera även fästskruven.

Hur vinterförvarar jag gräsklipparen?

Töm tanken genom att låta motorn gå tills den stannar. Rengör noggrant apparaten. Olja in rörliga delar. Häll 3 cm³ olja i cylindern genom tändstiftshålet och vrid motorn utan tändstift. Skruva tillbaka tändstiftet. Töm oljan. Förvara på torr och frostfri plats. För VE-version: ta ur batteriet och förvara separat.

Vilka är de viktigaste säkerhetsanordningarna?

Motorstoppsbågen stoppar motorn och bladet på mindre än 3 sekunder när den släpps. Kåpan, utkastluckan och uppsamlingskorgen skyddar mot kontakt med bladet. Koppla aldrig ur dessa anordningar. Innan underhåll, ta alltid bort tändstiftskontakten.

Var hittar jag reservdelar?

Reservdelar (blad, skruvar, filter etc.) finns hos auktoriserade STIHL-återförsäljare. Använd endast originaldelar från STIHL. Viktigaste artikelnumren: standardblad 6340 702 0100, biplanblad 6340 702 0120, fästskruv 9008 319 9075, låsbricka 0000 702 6600.

BRUKSANVISNING RM 545 STIHL

Fylle pà drivstoff -handtering av

bensin 196

Slå av forbrenningsmotoren 206

Fremdrift 206

Tommopeopsamleren 207

Vedlikehold 207

4.2 Fylle på drivstoff -handtering av bensin

Livsfare!

Tørk alltid opp drivstoffsvl.

Maskinen mä i sä tilfelle repareres av fagfolk för idriftsettelse.

Vær spesielt forsiktig nár du snur maskinen eller drar den mot deg.

Det erlett a snuble!

RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Slå av forbrenningsmotoren

RM 545 VE:

Sett inn batteriet, start forbrenningsmotoren

RM 545 VE:

Slå av forbrenningsmotoren

RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:

Slä av forbrenningsmotoren og trekk ut tennpluggstöpelet fdrutförer arbeider pa biopluggen.

Setteinnbiopluggen

Shift ut klippekniven

• När den er skadet (hakk ellr riper).
  -Nar maleverdien pa ett ellere steder er nadd ell er utenfor de tillatte grensene.

1Slitegrenser for standardkniv:

Knivtykkelse ..>2 mm

Tack for att du valt en produit fran STIHL Vi utvecklar och tillverkar produiter av mycket hog kvalitet som uppfyller vara kunders behov. Darfor ar vara produiter mycket sakra även när de belastas mycket.

STIHL ger även en Förstklassig service. Hos vara Återförsäljare fár du kompetent rådgivning och instruktioner samt tekiska rad.

Vi uppskattar ditt fortroende for oss och onskar dig lycka till med din STIHL produit.

Dr Nikolas Stihl

VIKTIGT! LAs BRUKSANVISNINGEN INNAN DU ANVANDER PRODUKTEN OCH SPARA DEN.

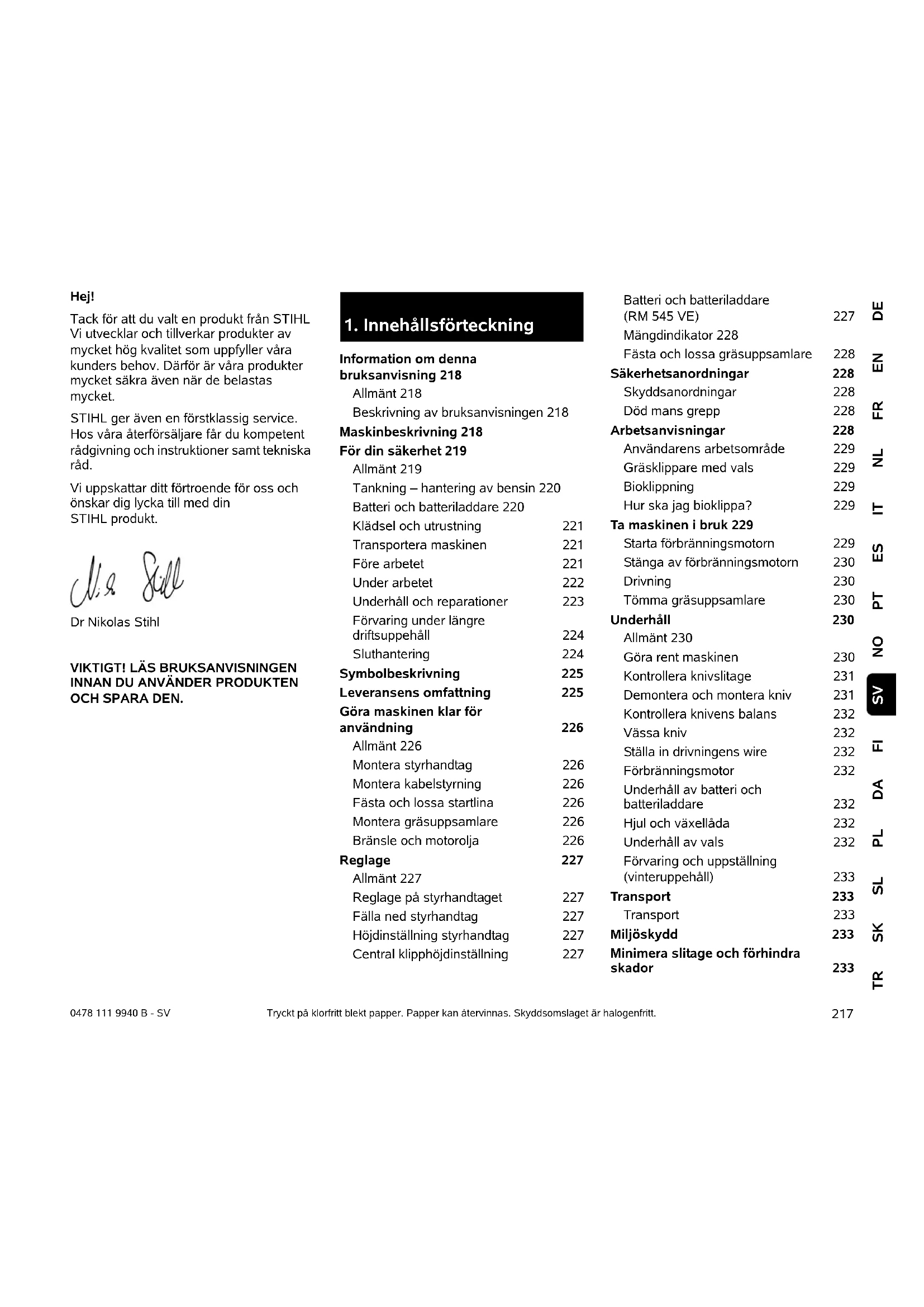

1. Innehållsförteckning

Information om denna braupsanvising 218

Allmant 218

Maskinbeskrivning 218

För din sakerhet 219

Allmant 219

Batteri och batteriladdare 220

Kladsel och utrustning 221

Transportera maskinen 221

Forearbetet 221

Underarbetet 222

Underhäll och reparationer 223

Fövaring under langre

driftsuppehäll 224

Sluthantering 224

Symbolbeskrivning 225

Leveransensomfattning 225

Gora maskinenclar for anvandning 226

Allmant 226

Fasta och lossa startina 226

Montera grasuppsamlare 226

Bransle och motorolja 226

Reglage 227

Allmant 227

Höjdinställing styrhandtag 227

Central klipphöjdinställning 227

Batteri och batteriladdare

(RM 545 VE) 227

Mängdindikator 228

Fasta och lossa grasuppsamlare 228

Sakerhetsanordningar 228

Skyddsanordningar 228

Dödmansgrepp 228

Arbetsanvisningar 228

Anvandarensarbetsomrade 229

Gräsklippare med vals 229

Bioklippning 229

Hur skajagbioklippa? 229

Ta maskinen i bruk 229

Starta forbranningsmotorn 229

Demontera och montera kniv 231

Kontrollera knivens balans 232

Vässa kniv 232

Stalla in drivningsens wire 232

Forbranningsmotor 232

Underhäll av batteri och

batteriladdare 232

Hjul och vaxellada 232

Underhäll av vals 232

Förvaring och uppställning

(vinteruppehäll) 233

Transport 233

Transport 233

Miljöskydd 233

Minimera slitage och forhindra skador 233

Vanliga reservdalar 234

EU-konformitetsdeklaration 234

Gräsklippare STIHL RM 545.0,

RM 545.0 T, RM 545.0 V,

RM 545.0 VE, RM 545.0 VM

RM 545.0 VR 234

Tekniska data 235

REACH 237

Felsökning 237

Serviceschema 238

Överlamningsbekräftelse 238

Servicebekraftelse 238

2. Information omenna bruksanvisning

2.1 Allmänt

Denna bruksanvisning ar en original bruksanvisning frän tillverkaren enligt EG-riktlinjen 2006/42/EC.

STIHL arbetar ständigt med vidareutveckling av sitt produktubud. Vi forbehaller oss därfor ratten till andringar av design, teknik och utrustning. Inga ansprak grundade på uppgifter och Bilder ienna bruksanvisning kan därfor stallas.

I denna bra克斯anvisning beskrivs ev. modeller som inte finns tillgangliga i alla lander.

Denna bruksanvising ar upphovsrattsskyddad. Alla rattigheter forbehalla, sarskilt da ratten till kopering, oversattning och bearbetning med elektroniska system.

Bilder och text beskriver vissa arbetsmoment.

Samtiga bildysymboler, som finns pa maskinen, forklaras ienna braupsanvisning.

Blickrikting:

Blickriktning vid användning "vänster" och "höger" i braksanvisningen:

Användaren stär bakom maskinen och ser framāt i färddriktningen.

Kapitelhänvisning:

En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare forklaringar.

Foljande exempel visar en hänvisning till ett kapitel: (4.)

Märkning av textavsnitt:

De beskrivna anvisingarna kan varamarkerade som i foljande exempl.

Arbetsmoment som kraver att anvandaren ingripere:

• Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ...

Allmanna uprakninger:

• Användning av Produkten für sporteller tävlingsändamål

Text med extra betydelse:

Textavsnitt med extra betydelse markeras med en av foljande symboler, for att ytterligare framhava dem i bruksanvisingen.

Fara!

Risk for olycksfall och allvariga personskador. Ett visst forhällningssatt ar nödvändigt eller bör undvikas.

Varning!

Risk for persorskador. Ett visst forhällningssatt forbindrar möjiga eller sannolika persorskador.

Varforsiktig!

Latta personskador resp.
sakskador kan forhindras med ett
visst forhallningssatt.

Anvisining

Information om hur du bättre
använder maskinen och undviker
möglig felhantering.

Text med bildreferens:

Bilder som forklarar hur maskinen anvands finns aldeles i borjan av bruksanvisningen.

Kamerasymbolen koplar samman bilderna på bildsidorna medmotsvarande textavsnittibruksanvisingen.

3. Maskinbeskrivning

1 Styrhandtagets overdel med reglage ( 8.2)
2 Handtagsforstärkning
3 Startina
4 Vred
5 Utkastlucka
6 Typskylt med maskinummer
7 Forbränningsmotor
8 Tändstiftskontakt
9 Barhandtag
10 Kapa

11 Skyddlist
12 Indikering klipphojd
13 Central klipphofindstellning
14 Vred hojdinstallning av styrhandtag
15 Grasuppsamlare
16 Mangdindikator
17 Batterri (RM 545 VE)
18 Bioklipptillsats (RM 545 VM)
19 Vals (RM 545 VR)

4. För din sakerhet

4.1 Allmänt

Foreskriftna for undvikande av olycksfall maste ovillkorligen foljas under arbetet med maskinen.

Hela bruksanvisingen maste lasas noggrant fore den forsta idrifttagningen. Forvara bruksanvisingen på att sakert

ställe für senare referens.

Beakta skötsel- och
underhällsanvisingarna i den separata
bruksanvisingen for Förbränningsmotorn.

Dessa sakerhetsatgärder ar viktiga for din sakerhet. Anvisiningarna kan dock inte tacka alla situationer. Använd maskinen med sunt fornuft och ansvarsfullt. Tänk pa att användaren ar ansvarig for skador som drabbar andra personer och deras egendom.

Bekanta dig med reglagen och hur maskinen används.

Maskinen fär endast användas av personer som har lately bruksanvisningen och som känner till hur maskinen ska

hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person fore den Första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.

Instruktionerna som användaren fär bör innehälla information om att man maste vara ytterst försiktig och koncentrerad nar man använder maskinen.

Det finns alltid kvar en restrisk även om du hanterar maskinen enligt foreskrift.

Risk for kvävning!

Risk for kvävning om barn leker med Förpackningsmaterial. Hall Förpackningsmaterial borta frän barn.

Lämna resp. lana endast ut maskinen inklusive alla tillsatsredskap till personer som redan kanner tillenna modell och hur den ska hanteras. Bruksanvisningen ar en del av maskinen och maste alltid skickas med.

Anvand endast maskinen om du ar utvilad och i god fysisk och psyiskk kondition. Om du har problem med halsan bor du fraga din lakare om du fär anvanda maskinen. Anvand inte maskinen om du har druckit alkohol, tagit droger aller medicin som paverkar reaktionsfornagan.

Se till att användaren inte har nedsatt fysisk, sensorisk eller mental formåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental formåga fär användaren endast använden under uppsikt eller after instruktioner av en ansvarig person.

Se till att användaren ar myndig aller utbildas i ett yrke under uppsikt enigt nationella regler.

Gräsklipparen ar endast avsedd for grasklippning. Annan användning ar inte tillaten och kan vara farlig aller orsaka skador på maskinen.

Pá ground av risken für att användaren skaskadas fär gräsklipparen inte användas tillfoljande arbeten (ofullständig uppräkning):

• For trimming av buskar, häckar och snár
• For klippning av klatterväxter
  -For skotsel av gras pa takaltaner och i balkonglador
• For hackning och finfördelning av tradoch hackmaterial
  -För rengöring av gangstigar (suga upp, blasa bort)
• For utjämning av jordhögar, t.ex. mullvadshögar
• For transport av klippmaterial, utom i den darrfor avsedda grasuppsamlaren

Av sakerhetsskal ar varje forandring pa maskinen, utom montering av tillbehör som har godkänts av STIHL, otilåten och medfor att garantianspråket gär forlorat. Information om godkänt tillbehör fär du hos din STIHL servande fackhandel.

Manipulering av maskinen, som forandrar effekten aller varvtalet pa forbranningsmotorn resp. elmotorn, ar absolut forbjuden.

Foremål, djur eller personer, särskilt barn, fär inte transporteras med maskinen.

Var extra forsiktig vid anvandning i offentliga anlaggnaring, parker, idrottsanlaggnaringar, langs vagar och inom jord- och skogsbruk.

Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medforacirkulationsrubbingar eller

nervskador, särskilt hos manniskor med hjartbesvar. Ta kontakt med en lakare om det upptrader symptom som kan ha orsakats av vibrationsbelastning.

Sádana symtom, som vanligtvis uppträder i fingrarna, handerna eller handlederna, ar t.ex. (ofullständig uppräkning):

• känselbortfall.
• smärtor.
  -muskelsvaghet.
• missfargninq av huden.
• obehagliga krypningar.

Hàll fast styrhandtaget hárt men avslappnat med báda händerna pá avsedda stallen under drift.

Planera arbetstiden sa att du undviker hog belastning under en langre tidssperiod.

Slapp maskinen endast nar den star pa en plan yta och inte kan rulla ivag av sig sjalv.

Bensinen ar giftig och mycket eldfarlig.

Forvara bensinen endast i darfor avsedda och testade behallare (dunkar). Skruva alltid fast och dra at bransledunkens lock ordentligt. Defekta lock maste bytas ut av sakerhetsskal.

Använd aldrig dricksflaskor eller liknande for att sluthantera eller forvara drivmedel, t.ex. bransle. Nagon, särskilt barn, kan lockas att dricka av innehålet.

Häll bensinen borta frän gnistor,
öppen eld, tändlågor,
värmekällor och andere
antändningsköllor. Rökning

forbjuden!

Tanka endast utomhus och rok inte vid tankning.

Stäng av forbränningsmotorn och lát den svalna fore tankning.

Bensin sky fyllas pa innan forbranningsmotorn startas. Nar forbranningsmotorn garrer narnaskinen ar varm far tanklocket inte oppnas och ingen bensin fyllas pa.

Fyll inte på for mycket i bransletanken!

Fyll inte på bransletanken over
underkanten på
pafyllningsroret, sä att branslet
har plats for utvidgning.
Beakta dessutom uppgifterna i
forbränningsmotorns
bruksanvising.

Om bensin har flödat over fär
forbränningsmotorn inte startas innan det
bensindränkta området rengjorts. Försök
inte starta motorn innan bensinängorna
har dunstat bort (torka bort).

Torka alltid upp utspillt bransle omedelbart.

Om bensin har hamnat pa kladerna maste de bytas.

Forvara aldrig maskinen inomhus med bensin i tanken. Bensinängorna kan komma i Kontakt med oppen eld ell ergnistor och antandas.

Om tanken skä tommas bör detta skeutomhus.

4.3 Batteri och batteriladdare

Beakta forbranningsmotorns
bruksanvising och forvara den på att sakerställe. Ienna anvising beskrivs hur batteriet och batteriladdaren används på att sakerstätt.

Använd endast originalbatteriet och originalbatteriladdaren.

Skydda batteriet och batteriladdaren mot regn och fukt, och tappa dem inte.

Endast ett batteri som inte ar skadat aller deformerat och en oskadd batteriladdare farr anvandas. Kontrolera dessutom alltid batteriladdarens elkabel. Anvand aldrig en batteriladdare med skadad elkabel.

Ta aldrig isar batteriet ellberatteriladdaren, och forsok inte repareradem. Ett defekt batteri erer en defekt batteriladdare ska bytas ut.

Anslut batteriladdaren endast till en stromkalla som har en sakerhetsbrytare med en utlosningsström pa max. 30 mA. En elektriker kan ge ytterligare information.

Háll éttsbateri som ej används borta frän metallfremål (t.ex. spikar, mynt, smycken).Kortslut inte batterikontakterna och använd inte transporbehällare av metall.

Vid en felaktig använding kan vatska komma ut ur batteriet - undvik kontakt medenna! Spola med vatten vid tillfällig kontakt. Ta dessutom kontakt med en lakare om vatskan hamnar i ögonen. Batterivatska somkommen ut kan orsaka hudirritationer, brann- och frätskador.

Förytterligare sakerhetsanvisningar, se http://www.stihl.com/safety-data-sheets

4.4 Klädsel och utrustning

Anvand alltid stadiga skor med rafflad sula under arbetet.
Arbeta aldrig barfota aller.tex.
daler.

med sandaler.

Bär alltid kraftiga skyddshandskar och satt upp langt har (med schaett, mossa osv.) vid underhall och

rengöringsarbeten samt vid transport av maskinen.

Använd lampliga skyddsglasogon nar kniven slipas.

Maskinen far endast tas i bruk med langbyxor och atsittande klader.

Bär aldrig lost sittande kläder som kan fastna i rörliga delar (manoverspak) -inte heller smycken, slips eller schal.

Det uppst buller under arbetet. Buller kan skada horseln.

Använd hörskydd.

4.5 Transportera maskinen

Använd alltid skyddshandskar, für att forhindra personskador pga skarpa kanter ell er mycket varma maskindelar.

Transportera inte maskinen med forbränningsmotorn igang. Stang av forbränningsmotorn, vanta tills kniven har stannat och dra bort tandstiftskontakten fore transport.

Transportera maskinen endast nar forbränningsmotorn ar kall och utan bransle.

Använd lampliga lasthjalpmedel (lastramper, lyftanordninger).

Sakra maskinen och medtransporterade maskindelar (t.ex.grasuppsamlare) pa lastytan med lampliga fcastanordningar av ratt dimension (band, rep osv.).

Undvik kontakt med kniven när du lyfter allerbar maskinen.

Beakta uppgifternai kapitlet "Transport".
Dar beskrivshur maskinen ske lyftas resp.
bindas fast. ( 13.)

Beakta regionala lagiga foreskrifter vid transport av maskinen, särskilt när det gäller lastens sakerhet och transport av foremål pa lastflak.

Låt inte batteriet ligga kvar i bilen och skydda det oanvända batteriet mot direkt solinsträlning.

Lithiumjonbatteriet maste behandlas mycket vamsmt vid transport och fär absolut inte kortslutas. Transportera batteriet antingen i den oskadade originalforpackningen aller i en lamplig transportbehallare (far ej vara av metall).

4.6 Före arbetet

Se till att endast personer som känner till braksanvisningen anvander maskinen.

Innan maskinen tas i drift skabranslesystemets tathet kontrolleras,i synnerhet de synliga delarna, exemplivelstanken, tanklocket ochslangansluttingarna. Vid otathet ellskador farrforbranningsmotorn inte startasbrandrisk!

Låt servande fackhandel repareramaskinen innan den tas i drift igen.

Beakta kommunala foreskrifter for driftstider for tradgardsredskap med forbranningsmotor resp. elmotor.

Kontrollera omraretd dar maskinen skanvandas noggrant och ta bort alla stenar,stockar,staltradar,ben och andra frammende foremal som kan kastas upp av maskinen.Hinder (t.ex.stubbar,rotter) kan vara svara att upptacka i hegt gras.

Markera därfor alla i grasmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används.

Alla defekta samt utslitna och skadade delar sca bytas innan maskinen anvands. Riskhanvisningar och varningsanvisningar pa maskinen som blivit olasliga eller skadade maste bytas ut.Din STIHL servande fackhandel har nya etiketter och alla nodvändiga reservdeler i lager.

Kontrollera att tändstiftskontakten sitter fast ordentlich på tändstiftet innan maskinen används.

Maskinen fär endast användas i sakert bruksskick. Kontrollera fore varje idrifttagning:

• Att maskinen har monterats enligt foreskrift.
• Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt beträffande fastsätting, skador (hack erller sprickor) somt slitage. (12.3)
• Att tankkocket ar ordentlich fastskruvat.
• Att tanken och brändeledande delar samt tanklocket ar i felfritt skick.

• Att sakerhetsanordningarna (t.ex. dōd mans grepp, utkastlucka, kāpa, styrhandtag, skyddsgaller) ār i felfritt skick och fungerar ordentigt.

• Att batteriet (RM 545 VE) inteär skadat eller deformerat.

• Att gräsuppsamlaren ar oskadd och komplett monterad. En skadad gräsuppsamlare fár inte användas.
• Att oljeskruven ar ordentlich fastskruvad.

Genomfor alla nodvandiga arbeten eller kontakta en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.

4.7 Under arbetet

Arbeta aldrig nar det finns djur.
eller personer, sarskilt barn, i det farliga omradet.

De inkopplings- och sakerhetsanordninger som installerats på maskinen fär inte tas bort eller kringgås. Särskilt dōd mans greppet fär inte fixeras på styrhandtaget (t.ex. genom att binda fast det).

Varning - risk for personskador!

Häll händer och fötter borta frän roterande delar. Ta aldrig pá

den roterande kniven. Hall dig alltid borta fran utkastoppingen.

Sakerhetsavstandet som skapas av styhandtaget maste alltid foljas.

Styrhandtaget maste alltid monteras enligt foreskrift och far inte forandras. Maskinen far aldrig tas i bruk med nedfallestyrhandtag.

Fäst aldrig foremål pa styrdhandtaget (t.ex. arbetskläder).

Arbeta endast i dagsljus aller bra artificiell belysning.

Använd inte maskinen vid regn, askväder och absolut inte vid risk for blixtnedslag.

På våt mark ökar risiken for olycksfall (användaren halkar lättare).
Var särskilt fösiktig pga halkrisken.
Undvik om möjlig att använda maskinen pa våt mark.

Avgaser:

Livsfara pgaforgifting!

Sluta arbela omedelbart vid illamaende, huvudvark, synstörningar (t.ex.indre synfalt), horselfel, svindel och koncentrationssvarigheter. Dessa symtom kan bl.a. orsakas av for hog avgaskoncentration.

Maskinen alstrar giftiga gaser,
så snart forbränningsmotorn
gär. Dessa gaser innehäller
giftig kolmonoxid, en färg- och

luktlos gas, somt andra skadliga amnen. Forbranningsmotorn fär aldrig tas i bruk i slutna eller)daltigt ventilerade utrymmen.

Starta:

Starta maskinen forsiktigt - folj anvisingarna i kapitet "Ta maskinen i bruk" ( 11.) .En startning enligt dess a anvisingar minskar risken for personskador.

Risk for personskador!

Om startlinan hoppar tillbaka snabbt dras handen och armen mot forbranningsmotorn snabbare an man kan slappa startlinan. Denna kickback kan orsaka benbrott, klamskador och stukninger.

Se till att fotterna vid startning alltid befinner sig pa ett sakert avstand fran klippverktyget.

Maskinen fär inte tippas nar den startas.

Drivnings bygel fär inte aktiveras vid startning.

Starta inte forbränningsmotorn, om utkastkanalen inte ar tackt med utkastluckan resp. gratuppsamlaren.

Arbete i sluttningar:

Arbeta alltid pa tvaren och inte pa langden i en sluttning.

Om användaren forlorar kontrollen vid klippning på langden kan han fä den gaende maskinen over sig.

Var särskilt fösiktig när du andrar riktning i en sluttning.

Se alltid till att du star stadigt i sluttningar och undvik att anvanda maskinen i alltfor branta sluttningar.

Av sakerhetsskal farnaskinen inte anvandas i sluttningar med en lutting over 25^ 46,6%). Risk for persorskador! 25^ stigning motsvarar en vertikal lutning pa 46,6 cm vid 100 cm horizontal langd.

Forattforbranningsmotornskasmorjas tillrackligtvidanvandningavmaskinenis sluttningarasvenupgifternainden bifogadebruksanvisingenfor forbranningsmotornbeaktas.

Arbetet:

Risk for personskador!

Häll händer och fötter borta frän roterande delar.

Forsk inte att kontrollera kniven nar grasklipparen ar i bruk. Oppna inte utkastluckan

och/eller ta inte bort grasuppsamlaren forran kniven star stilla. En roterande kniv kan orsaka personskador.

Arbeta bara med gänghastighet - spring inte nar du arbetar med maskinen. Om maskinen körs med for hög fart ökar risken for persorskador pga snubbling, halkning osv.

Var särskilt fösiktigRARY du vander maskinen eller drar den mot dig. Risk for att snubbla!

Var särskilt uppmärksam nar maskinen
används i narheten av sluttningar, stup,
diken och vallar. Se till att hälla ett
tillräckligt avstand till sadana farliga
stallen.

Kör alltid runt foremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledninger osv.) som finns dolda i gräsmattan. Kör aldrig över sádana foremål.

Tänk på att klippverktyget fortssätter att gå i nagra sekunder tills det stannar.

Stang av forbränningsmotorn,
lat arbetsverktyget stanna, dra

bort tändstiftskontakten och ta dessutom bort batteriet (pá RM 545 VE):

• Innan du lamnar maskinen resp. nar den lamnas utan tillsyn.
  -Innan du fyller pa bransle.Tanka.
  endast narr forbranningsmotorn ar kall.
  Brandrisk!
• Innan du tar bort blockeringar eller atgårdar igentäppningar i utkastkanalen.
• Innan du lyfter och bär maskinen.
• Innan du transporterar maskinen.

• Innan arbeten genomfors på kniven.

• Innan maskinen kontrolleras aller rengörs, aller andra arbeten genomfors pa den (t.ex. att styrhandtaget fälls ned).

• Om du har kört pa ett främnde foremål erer om gräsklipparen börjar vibrera kraftigt. Kontrollera i sa fall maskinen, särskilt knivenheten (kniv, knivoxel, knivfaste), beträffande skador och genomfor nödvändiga reparationer innan du startar och arbetar med maskinen pa nytt.

Risk for personskador!

Kraftig vibration ar oftast en indikation pa en störning. Gräsklipparen fär absolut inte tas i bruk med en skadad erler bojd vevaxel, aller med en skadad erler bojd kniv.

Lat en fackman utfora nodvandiga
reparationer-STIHIL
rekommenderen STIHIL
servande fackhandel -om du
saknar den kunskap som kravs.

Stäng av forbränningsmotorn:

• nár du skjuter maskinen till och fran en yta som sca bearetas
  -innan du flyttar maskinen till en yta utan gras
• innan du öppnar utkastluckan eller tar bort gratuppsamlaren
• om maskinen mäste tippas für transport
• innan du staller in klipphofden.

4.8 Underhäll och reparationer

Inför rengörings, installnings, reparations och underhällsarbeten:

• Ställ maskinen på fast och jämn mark.

Stang av forbranningsmotorn och lat den svalna.
Dra bort tändstiftskontakten.

Varning - risk for personskador!

Häll bort tändstiftskontakten
frán tändstiftet. En oavsiktlig tändgnista
kan leda till brand eller elektriska stötar.
En oavsiktlig kontakt mellan tändstiftet och
tändstiftskontakten kan leda till att
forbränningsmotorn startar av misstag.

RM 545 VE: Ta dessutom bort batteriet.

Risk for personskador pga kniven!

Arbetsverktyget bōrjar roterā nár du drar i startlinan. Se till att du alltid befinner dig, särskilt med händer och fötter, páett sækert avständ fran kniven nár du drar i startlinan.

Låt alltid maskinen svalna före arbeten vid forbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80^ eller högre. Risk for brannskador!

Det kan vara farligt att komma i kontakt med motorolja, dessutom fär motorolja inte spillas ut.

STIHL rekommenderar att en STIHL servande fackhandel fyller pa resp. byter motorolja.

Rengöring:

Hela maskinen maste rengoras noggrant after arbetet. ( 12.2)

Töm brändsletanken (t.ex. genom att körden tom) innan du tippar maskinen i rengöringsposition.

Lossa grasrester som sitter fast med en trapinne. Rengor grasklipparens undersida med en borste och vatten.

Använd inte högtryckstvätt och rengör inter maskinen under rinnande vatten (t.ex. med en tradgårdsslang).

Använd inte aggressiv rengöringsmedel.
De kan skada plast och metall, och kan páverka användningen av din STIHL maskin negativt.

Häll området kring kylöppningarna, kylflansarna och avgasröret fritt frän t.ex.gras,halm,mossa,lov eller fett,for att forhindra brandrisk.

Underhäll:

Genomfor endast underhall som beskrvis ienna bruksanvising. Alla andra arbetenska utforas av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de ratta kunskaperna ellhjalpmedlen.

STIHL rekommenderar att underhäll och reparationer endast utförs av en STIHL servande fackhandel.

En STIHL servande fackhandel fár regelbundna erbjudanden om vidareutbildning och innehar tekisk information.

Använd endast verktyg, tillbehörller tillsatsredskap, som har godkänts av STIHL forenna maskin eller teknistk likvärdiga delar. I annat fall foreligger risk for olyckor med personskador erler skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.

Egenskaperna på original STIHL verktyg, tillbehör och reservdilar ar optimalt anpassade till maskinen och användarens behov. Original STIHL reservdilar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.

Av sakerhetsskal sca branskeledande komponenter (branskeledning, branskekran, bransletank, tanklock, anslutningar osv.) regelbundet kontrolleras betraffande skador och laktion och bytas ut av en fackman vid behov (STIHl rekommenderen en STIHl servande fackhandel).

Se till att varnings- och instruktionsetiketterna alltid ar rena och lasbara. Skadade aller forlorade etiketter ske bytas mot nya originalskyltar fran din STIHL servande fackhandel. Se till att dennya delen har somma etiketter nar en component bytes ut mot en ny del.

Arbeten på knivenheten fár endast genomforas med tjocka arbetshandskar och kraver yttersta forsiktighet.

Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, ar hårt átdragna söatt maskinen ásakert bruksskick.

Byt ut skadade Ijuddampare och skyddsplatar.

Kontrolera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan forvaring (t.ex. fore vinteruppehäll). Utslitna eller skadade delar måste bytas ut omedelbart av sakerhetsskäl, sä att maskinen alltid är i sakert bruksskick.

Andra inte forbranningsmotorns
grundinställning och overvarva den inte.

Om komponenter eller skyddsanordningar har tagits bort for underhall maste de sattas tillbaka sa snart som mojigt och i enlight med foreskrifterna.

4.9 Forvaring under langre driftsuppehal

Lat forbranningsmotorn svalna innan maskinen stalls in i ett slutet utrymme.

Forvara maskinen med tom tank och branslet i ett laskart och bra ventilerat utrymme.

Se till att maskinen skyddas mot obehörig användning (t.ex. av barn).

Forvara aldrig maskinen inomhus med bensin i tanken. Bensinangorna kan komma i kontakt med oppen eld ell er gnistor och antandas.

Om tanken skatommas,t.ex.vid uppstallning for winteruppehall, bor bransletanken endast tommas utomhus (t.ex.genom att kora den tom).

Rengör maskinen noggrant innan forvaring (t.ex. vinteruppehäll).

Förvara maskinen bara med bortdragen tändstiftskontakt.

RM 545 VE: Ta bort batteriet och forvara det atskilt fran maskinen samt se till att det skyddas mot obehörig användning (t.ex. av barn).

Förvara maskinen i sakert bruksskick.

Lat maskinen svalna helt, innan den tacks over.

Parkera maskinen pa en plan yta sa att den inte kan rulla ivag av sig sjalv.

4.10 Sluthantering

Avfall som gammolja ellerrbransle, anvant smorjmedel, filter, batterier och liknande forslitningsdeler kan skada

människor, djur och miljö och mäste därfor sluthanteras på att fackmannamassigt satt.

Kontakta en Återvinningsstation aller en servande fackhandel for mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamssigt satt. STIHL rekommanderer en STIHL servande fackhandel.

Se till att den uttjanta maskinen sluthanteras pa ett fackmannamassigt satt. Gor maskinen obrukbar innan sluthanteringen. Ta bort tandkabeln, tom tanken och tappa av motoroljan, for att forebygga olyckor.

Batteriet fär inte sluthanteras tillsammans med maskinen. Se till att batterier sluthanteras på ett säkert och miljövänligt sätt.

Risk for personskador pga kniven! Lämna även en uttjänt grasklippare aldrig utan tillsyn. Se till att maskinen och särskilt kniven forvaras utom räckhall for barn.

5. Symbolbeskrivning

Varning!

Läs bra克斯anvisingen före idrifttagning.

Risk for persorskador!

Risk for persorskador! Dra bort tändstiftskontak, fore allt arbete på klippvetyg, fore underhall och rengöringsarbeten.

Risk for persorskador! Häll händer och fötter borta frän knivarna!

Knivenheten fortsetter att rotera nagra sekunder after frankopplingen (motorbroms/knivbroms).

RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:

Starta forbranningsmotom

RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:

Längsamt -tryck
Vario-drivningens
spak framåt

Snabbt - dra Variodrivnings spakbakat

6. Leveransens omfattning

Pos. Beteckning Antal

A Grundmaskin 1
B Gräsuppsamlarens underdel
C Grasuppsamlarens overdel 1
D Bult 2
E Kabelstyrning 2 (RM 545, RM 545 T 1)
F Kabelknackskydd 2 (RM 545, RM 545 T 1)
G Platt rundskruv 2
H Vred 2
I Hylsa styrhandtag 2
J Batteri (RM 545 VE) 1
K Batteriladdare (RM 545 VE) 1
Bruksanvisning 1
Bruksanvising 1 Forbranningsmotor

7. Göra maskinen klar für användning

7.1 Allmänt

Risk for personskador

Beakta sakerhetsanvisingarna i kapitlet "För din sakerhet" (⇒ 4.).

• Ställ maskinen på att vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

• Fäst hylsorna (I) på styrhandtaget (1). Placera fyrkantshålet på styrhandtagets insida. Hålen på styrhandtaget och fyrkantshålet på styrhandtagets hylsa maste stämma överens.

• Fäst styrhandtaget (1) pástyrhandtagets bada underdilar (2).
• For in de platta rundskruvarna (G) inifr'an och utat genom halen, och skruva fast med vreden (H).

Montera vänster kabelnäckskydd:

Montera kabelknackskyddet (F)
endast som bilden visar. Wirarna
maste gä under styrhandtaget.
Lossa vredet (H) fore monteringen
vid behov.

• Lagg in alla wirar och kablar i kabelknackskyddet (F).

• Dra Först in kabelknäckskyddet i det övre hålet (3) på styrhandtagets underdel.

• Lat sedan kabelknäckskyddet snappain det nedre avlanga halet (4) pa styrdhandtagets underdel.

2Montera hogerkabelknackskydd:

RM 545, RM 545 T:

styhrhandtagets hogra sida. Därfor utgår det högra kabelnäckskyddet.

• Monteringen av det högra kabelknäckskyddet (F) sker pa sama satt som pa den vänstra sidan.

7.3 Montera kabelstyrning

Fast kabelstyrningen (E) i urtagen pa kapan (1) och vrid den mot styrhandtagets overdel.
Lagg in alla kablar resp. wirar i kabelstyrningen.
- Snapp in kabelstyrningen i de bada avsedda halen med ett latt tryck.

7.4 Fasta och lossa startina

RM 545 VE: Förbränningsmotorn har ingen startlina.

• Dra loss tändstiftskontakten fran Förbränningsmotorn innan startlinan fästes eller lossas - anslut den sedan igen vid behov.

Fasta:

Tryck dōd mans greppet (1) mot styrdhandtaget och hall det sa.
- Dra ut startlinan (2) langsamt och hallden sa. Slapp ddd mans greppet.
Fast startlinan (2) i linstyrningen (3).

Lossa:

• Lossa startlinan (2) på linstyrningen (3) och slapp tillbaka den langsamt.

7.5 Montera grasuppsamlare

• Placera gräsuppsamlarens överdel (C) på gräsuppsamlarens underdel
  Tryck in bulturna (D) inifrán genom de avsedda öppingarna.
• Snapp in gräsuppsamlarens överdel i gräsuppsamlarens underdel med ett lätt tryck.
  Fast grasuppsamlaren. ( 8.8)

7.6 Bransle och motorolja

Undvik skador pa maskinen!

Fyll pa motorolja fore forsta start. Anvand en lamplig pafyllningstratt vid pafylling av motorolja resp. vid tankning.

Motorola:

Typen av motorola som skanvandas ocholjepafyllningsmängden finnsiforbranningsmotorns braksanvisning. Kontrollera oljenivan regelbundet (seforbranningsmotorns braksanvisning).Under- och overskrid inte ratt oljeniva. Skruva fast oljetankslocket ordentligt foreidrfttagning av forbranningsmotorn.

Bransle:

Rekommendation: Farskt bransle av kant marke. Blyfri bensin.

Uppgifter om branslekvalitet (oktantal) finns i forbranningsmotorns braksanvising.

8. Reglage

8.1 Allmänt

Risk for personskador

Beakta sakerhetsanvisingarna i kapitlet "För din sakerhet" (⇒ 4.).

• Ställ maskinen på att vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

Risk for klämskador!

Genom att lossa vreden kan styrhandtagets overdel fällas ned. Därfor skadu halla i styrhandtagets overdel med en hand pa det hogsta stallet nar du skruvar loss vreden.

• Lossa startlinan. (⇒ 7.4)

Transportlage - for platssparande transport och forvaring:

• Lossa vreden (1) tills de gár fritt. Att vreden rör sig fritt i gängorna forhindrar självlossning fran skruvarna (gängsakring).
• Fäll ned styrhandtagets überdel (2) tills den ligger på maskinen.

Arbetsposition - for att arbeta med maskinen:

• Fäll upp styrhandtagets överdel (2) bakat ochhall den med en hand.
• Skruva at vreden (1).

8.4 Höjdinställning styrhandtag

Styrhandtaget (1) kan fixeras i 3
lagen:

I lågt

II medel

III högt

• Lossa vredet for hojdinstallning av styrhandtaget (2) genom att vrida det moturs (ca 5 varv).
• Ta tag i styrhandtaget (1) med bada händerna och ställ in önskat lage genom att flytta det upp eller ned. Kontrollera att styrhandtaget ställs in identiskt på höger och vänster sida.
• Dra at vredet for hojdinställning av styrhandtaget (2) medurs.

8.5 Central klipphöjdinstalling RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VM:

7 klipphöjer kan stallas in.

Steg 1:25 mm

Steg 7:80 mm

RM 545 VR:

6 klippohjder kan stallas in.

Steg 1:20 mm

Steg 6:75 mm

• Installningsspaken (1) für hojdinställingen finns på maskinens vänstra sida (se bild).
• Fatta maskinen i greppet (2) och dra installningssspaken (1) uppåt och häll fast den, För att lossa spärrmekanismen. Ställ in önskad klipphöjd genom att flytta upp eller ned maskinen.
  Denna kan avlasas pa klipphojdsindikeringen (3).
• Slapp installingsspaken (1) igen och lát hojdinställingen snäppa in.

8.6 Batteri och batteriladdare (RM 545 VE)

Gräsklipparen RM 545 VE ar
utrustad med en elektrisk startanordning.
Startbatteriet ar ett litiumjonbatteri.
Hanteringen av batteriet och
batteriladdaren beskrivs i
forbränningsmotorns bifogade
bruksanvising.

Batteriet fär endast laddas med den bifogade batteriladdaren. Batteriet laddas inte nar grasklipparen ar i drift. Tryck på knappen (2) på batteriet, for att kontrollera laddningstillstandet.

Första idrifttagning:

• Ta bort skyddsdekalen (1) på batteriet.

• Anslut batteriladdaren (K) till elnätet och ladda batteriet (J) i ca 10 sekunder. Därmed stängs vilolaget (leveranstillstand) av och batteriet aktiveras. Ladda sedan batteriet halt.

Ta bort och satta i batteri:

Ta bort batteriet (J) at hoger ur forbranningsmotorn och satt in det at andra hallet ingen.

8.7 Mangdindikator

Luftströmmen frän kniven lyfter 14
mängdindikatorn (1). När
gräsuppsamlaren ar full stoppas
luftströmmen. Om luftströmmen ar for liters
faller mängdindikatorn (1) tillbaka till
viloläget. Detta ar en anvisning om att
gräsuppsamlaren bör tommas.

Mängdindikatorn fungerar bast vid optimal luftström. Yttre paverkan som vätt, tatt ell erhögt gräs, laga klipplägen, smuts ell liknande kan paverka luftströmmen och mängdindikatorns Funktion negativ.

8.8 Fästa och lossa gräsuppsamlare

Pä maskiner med bioklipputrustning
måste bioklipptillsatsen tas bort fran utkastkanalen innan
gräsuppsamaren fästes. (⇒ 10.3)

Fasta:

• Oppna utkastluckan (1) och hallden sa.

Gräsuppsamlaren (2) fästes med urtagen (3) på fästet (4) på maskinen.
Stang utkastluckan (1) for handigen.

Lossa:

• Oppna utkastluckan (1) och hal den sa.
• Lyft upp gräsuppsamlaren (2), lossa och ta bort den frän fästet (4).
  Stang utkastluckan (1) for handigen.

9. Sakerhetsanordninger

Maskinen ar utrustad med flera sakerhetsanordningar for en saker hantering och till skydd for obehorig anvandning.

Risk for personskador!

Maskinen fär inte tas i bruk om
någon av sakerhetsanordningarna
är defekt. Kontakta en servande
fackhandel - STIHL
rekommenderen er STIHL
servande fackhandel.

9.1 Skyddsanordnigar

Gräsklipparen ar urustad med skyddsanordningar som forhindrar direkt kontakt med kniven och utkastat klippmaterial. Hit raknas kapan, utkastluckan, grasuppsamlaren och det felfritt monterade styhandtaget.

9.2 Död mans grepp

Gräsklipparen ar utrustad med en motorstoppanordning.

Under körning stängs Förbränningsmotorn av när död mans greppet (1) släpps. Förbränningsmotorn och kniven stannar inom 3 sekunder.

Risk for personskador!

Om knivens afterloptid ar langre an sa farr maskinen inte langre anecdvas och maste lamnas till en servande fackhandel.

Mata afterloptid

När forbränningsmotorn har startat roterar kniven och ett vinande ljud hors. Efterlöptiden motsvarar tiden som det vinande ljudet hors after att forbränningsmotorn har stängts av och kan matas med ett stoppur.

10. Arbetsanvisiningar

En vacker och tat grasmatta fär du

• om du klipper med lag körhastighet
• om du klipper gräsmattan ota och häller gräset kort
• om du inte klipper gräsmattan für kort i varmt och tort klimat, eftersom den annars bränns sönder av solen och ser mindre tilltalande ut
• om du anvander en vass kniv - slipa darfro kniven regelbundet (servande fackhandel)
• om du byter klippriktning regelbundet.

10.1 Användarens arbetsområde

Av sakerhetsskal maste 15
anvandaren upehalla sig inom
arbetsomradet bakom styrhandtaget
vid start och nar forbranningsmotorn
gär. Sakerhetsavstandet som skapas
av styrhandtaget maste alltid hallas.
Gräsklipparen fār endast hanteras av en ensam person. Andra personer maste halla sig borta fran det fariga omradet. (4.)

10.2 Grasklippare med vals

Modellen RM 545 VR ar ultrstad med en tvadelad drivvals pa bakaxeln.

Denna underlättar exakt klippning langs en gräskant eller runt växter. Dessutom trycks graset ned i färdriktingen och den typiska randiga effekten på grasmattan uppstår.

Satt in bioklipptillsatsen (1) i utkastkanalen och tryck fast den uppifran genom att lata bada lasklackarna (2) snappa in horbart i kapan.
Stang utkastluckan.

Ta ut bioklippttilsats

For att kunna anvanda maskinen som
bakutkastande aller grasuppsamlande
grasklippare (med en lamplig
grasuppsamlare) maste
bioklipptillsatsen (1) tas bort ur maskinen:

• Oppna utkastluckan och hallden sa.
• Dra upp sparren (4) och dra ut bioklipptillsatsen (1) snett uppat ur utkastkanalen.
• Stäng utkastluckan (bakutkastande gräsklippare) aller faspresuppsamlaren och stäng utkastluckan (grasuppsamlandegrasklippare).

10.3 Bioklippning

Multigräsklipparen RM 545 VM är utrustad med en speciell multikniv och en redan isatt biokliptillsats.

Risk for personskador!

Forbranningsmotorn skastaŋgas av och tändstiftskontakten skatas bort fore allt arbete pa bioklipptillsatsen.

Satta in bioklipptillsats

Forattkunnaanvanda maskinen som biograsklippare maste bioklipptillsatsen (1)sattas in:
- Oppna utkastluckan och hallden sa.

10.4 Hur sca jag bioklippa?

For bioklippning skan man valja en klipphojd p mellan 4 och 7, eftersom graset hackas bist vid dessa klipphojer.

Vid for lag klipphojd kan klipphuset sattas.
igen och blockera kniven.

Arbetshastighet och klipphojd valjs sa att multikniven kan finfordela graset optimalt vid bioklippningen och en vacker klippbild astadkommes.

Högt grat bör klippas i flera omgangar med högre klipphöjdinställning.

Man bör undvika bioklippning av För högt och fuktigt gräs.

11. Ta maskinen i bruk

11.1 Starta forbränningsmotorn

Undvik skador pa maskinen!
Starta inte forbranningsmotorn i hegt gras. Om det ar svart att starta valjer du en Hogre
klippohjdinstallning.

Efter starten arbetar forbranningsmotorn alltid med optimal arbetsvartal tack vare den fasta gasinstallningen.

• Kontrollera oljenivan och branslenivan. ( 7.6)

RM 545, RM 545 T, RM 545 V, RM 545 VM, RM 545 VR:

Tryckdod mans greppet (1) mot styhandtaget och hall det sa.
- Dra ut startlinan (2) langsamt till dragpunkten. Dra sedan kraftigt och snabbt ut den en armlangd. Slapp tillbaka startlinan (2) langsamt, sa att den kan rullas upp igen.
- Upprepa stegen tills forbränningsmotorn går igång.

RM 545 VE:

• Kontrollera batteriet:
  Kontrollera laddningsstelländet och ladda batteriet vid behov. () 8.6
  Sattibatteriet(3).
  Tryckdod mans greppet (1) mot styrhandtaget och hall det sa.

• Tryck på startknappen (4) - max. 5 sekunder, slapp den sedanigen. Gör en paus på 1 minut mellan startförsöken om forbränningsmotorn inte startar. Undvik att upprepa startmomentet nar forbränningsmotorn gär.

• Slapp dōd mans greppet (1) for att stānga av Förbränningsmotorn. Förbränningsmotorn och kniven stannar after en kort avstanningsid.
• RM 545 VE: Ta bort batteriet och Förvara det atskilt fran maskinen somt se till att det skyddas mot obehörig användning (t.ex. av barn), nar maskinen lämnas utan tillsyn.

11.3 Driving

Gräsklipparna RM 545 T, 21
RM 545 V, RM 545 VE,
RM 545 VM, RM 545 VR ar utrustade med en drivning.

RM 545 T:

En drivhastiget framat (1-vaxlad vaxellada)

3,6 km/h

RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:

Steglost installbar drivhastigehf framat under körning (Vario-vaxelláda)

2,2 km/h -3,8 km/h

RM 545 VR:2,4 km/h-4,0 km/h

Koppla in drivningen:

• Starta forbränningsmotorn. ( 11.1)

• Dra drivningens bygel (1) mot styrhandtaget och häll den sö. Drivningen koplas in och gräsklipparen sätts i rörelse framåt.

Undvik skador pa maskinen!
Drivningens bygel maste alltid
aktiveras welt (till anslag), for att
undvika foljskador pa vaxelladan.

Stalla in drivhastigheten (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR):

Undvik skador pa maskinen! Flytta endast Vario-drivningsens spak (2) nar forbranningsmotorn gár.

• Oka körhastigheten: Dra Vario-drivlngens spak (2) bakat under korning.
  Sanka körhastigheten: Tryck Vario-drivningens spak (2) framat under korning.

Koppla frän drivningen:

• Slapp drivnings bygel (1). Drivningen kopplas frän och gräsklipparen stannar. Förbränningsmotom fortsettter att gå.

11.4 Tömma gräsuppsamlare

Risk for personskador! Stang av forbranningsmotorn och lat kniven stanna innan grasuppsamlaren lossas.

En helt fylld grasuppsamlare kan vaga upp till 16 kg.

• Lossa och ställ undan gräsuppsamlaren. (⇒ 8.8)

• Oppna gräsuppsamlaren vid lasspärren (1). Fäll upp gräsuppsamlarens överdel (2) ochhall den sá. Tippa gräsuppsamlaren bakat och töm klippmaterialiet. Du kan halla fast gräsuppsamlaren i handtagen (3, 4) på gräsuppsamlarens överdel och underdel, och tomma den på ett bekvamt satt.
  Stang grasuppsamlaren.
  Fast grasuppsamlaren. ( 8.8)

12. Underhall

12.1 Allmänt

Risk for personskador! Beakta sakerhetsanvisingarna i kapitlet "For din sakerhet" ( 4)

Arligt underhäll genom servende fackhandel:

Gräsklipparen bör kontrolleras av en servande fackhandel en gäng om Året. STIHL rekommenderar en STIHL servande fackhandel.

12.2 Gora rent maskinen

Underhällsintervall: Efter varje användning

En noggrann skötsel skyddar maskinen mot skador och forlänger livslängden.

Risk for personskador!

Stäng av forbränningsmotorn, dra bort tandstiftskontakten, ta bort batteriet (på RM 545 VE) och lát maskinen svalna.

Töm bränsetanken (kör tom) innan du tippar maskinen i rengöringsposition.

Maskinen staredendast stabilt i
rengöringsposition nar
utkastluckan ar oppen.

Välj den högsta klipphoffjden. (⇒ 8.5)
- Lossa grasuppsamlaren. (⇒ 8.8)
Lagg undan styrdhandtagets overdel (1) bakat.
- Oppna utkastluckan (2) och hall den sa.
- Lyft maskinen framtili bärhandtaget (3) och placera den i rengöringsposition som bilden visar.

Anvisningar om rengöring:

• Ta bort smuts med lite vatten och en borste eller en trasa. Rengör alltid även kniven. Rikta aldrig en vattenstråle mot Förbränningsmotordelar, tätningar och lagerställen.
• Lossa forst fastsuttande grasrester med en trapinne.
• Använd specialrengöring (t.ex. STIHL specialrengöring) vid behov.

12.3 Kontrollera knivslitage

Underhãllsinterval:

Färe varje användning

Risk for personskador!

Kniven slits ut olika mycket

beroende på var den används och under hur lang tid. Om maskinen används på sandig mark resp. ota under torra forhällanden utsäts kniven für kraftigare pafrestninger och slits ut mycket snabbare. En utslitten kniv kan gå av och orsaka allvarlga persorskador. Följ)därfor alltid anvisingarna om underhäll av kniven.

• Tippa gräsklipparen i rengöringsposition. (⇒ 12.2)
• Rengör kniven (1).
• Kontrollera knivtjockleken A pa minst 5 stallen med ett skjutmatt. Den minsta knivtjockleken galler aven vid knivens vingar.
  Standardkniv:

Lagg linjalen (2) mot knivens kant som bilden visar och mat slipningen B.

Multikniv (RM 545 VM):

Kontrollera knivens minsta bredd pā det smalaste stället bakom vingarned ett skjutmatt.

Byt ut kniven

• om den ar skadad (hack, sprickor) aller

• om matvardena uppnas på ett erler flera stallen eller ligger utanfor de tillatna granserna.

Slitagegrans standardkniv:

Krivtjocklek A: > 2 mm

Slipning B: < 5 mm

2Slitagegrans multikniv (RM 545 VM):

Knivtjocklek A):>2 mm

Minsta bredd .. >55mm

12.4 Demontera och montera kniv

Demontering:

• Använd en lamplig träbit (1, ca 60x60 mm) für att hälla emot kniven (2).
• Skruva loss knivskruven (3) med en skruvnyckel NV 17.
• Ta bort kniven (2), knivskruven (3) och lásbrickan (4).

Montering:

Risk for personskador!

Kniven (2) fār endast monteras som bilden visar. Knivens uppböjda vingar maste peka uppāt.

Det foreskrivna
àtdragningsmomentet für
knivskruven maste foljas exakt,
eftersom klippverktygets sakra
fastsattning ar beroende av detta.
Sakra dessutom knivskruven (3)
med Loctite 243.

Byt ut lasbrickan (4) vid varje knivmontering och knivskruven (3) vid varje knivbyte.

• Rengör knivens anliggningsyta och knivbussningen.
• Kontrollera knivens balans. ( 12.5)
• Montera kniven (2) med de uppböjda vingarna uppåt (mot maskinen).

• Använd en lamplig trabit (1, ca 60x60 mm) for att hälla emot kniven (2).

• Skruva fast och dra at knivskruven (3)

tillsammans med den nya

lásbrickan (4).

Atdragningsmoment:

60-65Nm

12.5 Kontrollera knivens balans

• Demontera knivarna. (⇒ 12.4)
  For en skruvmejsel (1) genom halet i mitten (2) pa kniven (3) och stall in kniven horisontellt. När kniven a balans stannar den kvar i vagratt lage.
• Om kniven lutar at en sida ska den slipas pa denna sida tills den ar i balansigen. ( 12.6)

12.6 Vassa kniv

STIHL rekommenderar att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) paverkas maskinens Funktion negativ.

Anvisningar for slipning:

• Demontera kniven (⇒ 12.4).
• Kyl kniven under slipningen, t.ex. med vatten. Blaffargning fär inte uppsta, eftersom detta fösärmarr kniven halffasthet.
• Slipa kniven jämnt, for att forbindra vibration pga obalans.
• Knivvinkel mäste vara 30^ .
• Ta bort graden på eggen after slipningen med att fint slippapper vid behov.
• Beakta slitagegransen. (⇒ 12.3)

12.7 Stalla in drivningens wire

En afterjustering av wiren ar nödvändig:

• Om drivningen inte fungerar ordentlich nar drivningens bygel aktiveras after en langre användningssted.
• Om drivningen ar inkopplad permanent.
• Det betyder att grasklippen sats i rörelse oavsiktligt nar startlinas dras ut, fastan drivningens bygel inte aktiveras.

Risk for personskador!

Drivningens wire maste vara ratt installd vid arbete med maskinen. Kontakta en servande fackHzandel vid behov. STIHL rekommenderan STIHL servande fackHzandel.

KontrolleraWirens spanning:

Tryck pa drivningens bygel och dra samtidigt grasklipparen bakat. Fran ca en tredjedel av reglagevagen maste drivhjulen blockeras.

Stalla in wire:

Genom att vrida den vänstra justerskruven (1) pa styrhandtagets overdel i riktning mot "+" okar direns spanning, genom att vrida i riktning mot "-" minskar spanningen.

12.8 Forbränningsmotor

Underhãllsintervall:

Se forbränningsmotorns braksanvising.

Beakta skötsel- och underhällsanvisingarna i den bifogade bruksanvisingen for Förbränningsmotorn.

Speziellt viktigt for en lang livslängd ar att oljenivan alltid ar tillracklig och att motorolje- samt luftfilter bytes ut regelbundet.

De rekommenderade oljebytesintervallerna samt information om motorolja och oljepafyllningsmängd finns ocksä i forbranningsmotors braksanvisning.

For att en tillracklig kylning av forbränningsmotorn skarGaranteras maste kylflansarna alltid hallas rena.

12.9 Underhäll av batteri och batteriladdare

Underhällsintervall:

Se fbränningsmotoms braksanvisning.

12.10 Hjul och vaxellada

Hjulenslagerarunderhallsfria.

Vaxellådan År underhällsfr.

12.11 Underhäll av vals

Drivkedjan maste smorjas regelbundet, kullagren och valserna ar underhallsfria.

Underhällsintervall: en gäng om Året resp. after behov

• Lossa skruven (1, Torx 25) och ta bort skyddet (2) i servicesyfte.
  Smorj drivkedjan med ents vanligt fett.

12.12 Forvaring och uppstallning (winteruppehäll)

Forvara maskinen iett tort, slutet och dammfritt utrymme. Se till att den forvaras utom rackhall for barn.

Atgarda ev. störmingar innan forvaring.
Maskinen mäste alltid vara i sakert bruksstkick.

Töm brändsletanken och förgasaren innan forvaring (t.ex. genom att körä den tom).

Beakta dessutom foljande punkter vid en langre tids uppstallning av maskinen (winteruppehäll):

• Rengör noggrant alla yttre delar pa maskinen.
• Olja resp. fetta in alla rörliga delar.
• Skruva loss tändstiftet (se Förbränningsmotorns braksanvising) och fyll pa ca 3cm^3 motorolja i Förbränningsmotorn genom tändstiftshalet. Dra runt Förbränningsmotorn nagra varv utan tändstift (dra i startlinan).

Brandrisk!

Häll tändstiftskontakten borta frän
tändstiftshälet pga
antändningsrisiken.

• Skruva i tändstiftetigen (se forbränningsmotorns braksanvisning).
• Byt olja (se forbränningsmotorns bra克斯anvising).

RM 545 VE:

• Ta bort batteriet och forvara det atskilt fran maskinen i ett torrt, damm- och frostfritt utrymme utom räckhäll fran obehöriga.

• Ladda batteriet welt innan sasongen startup. (⇒ 8.6)

13. Transport

13.1 Transport

Risk for personskador! Beakta kapitlet "For din sakerhet" fore transport. ( 4.)

Bar alltid lamplig skyddskladsel (stadiga skor, kraftiga skyddshandskar) vid transporten. Dra alltid bort tandstiftskontakten fore lyft resp. transport. Av sakerhetsskal rekommenderar STIHL att maskinen endast lyftes resp. bars med hjalp av tva man. Beakta vikten i kapitlet "Tekniska data" fore lyft.

Bära maskinen:

• Lyft alltid maskinen i 30 barhandtaget (1) och i styrhandtaget (2). Se till att kroppen, särskilt fötter och ben, alltid befinner sig pa ett sakert avständ fran kniven.

Binda fast maskinen:

Sakra maskinen pa lastytan med 31 lampliga fcastanordningar och transportera den sedan staende pa de 4 hjulen.
- Fäst rep resp. band i styrhandtags underdel (3).

14. Miljöskydd

Gräsklipp hör inte hemma bland soporna, utanör komposteras.

Förpackningar, maskin och tillbehör ar tillverkade av atervinningsbart material och

ska sluthanteras darefter.

Sorterad och miljövänlig sluthantering av materialrester gagner Återanvändningen av atervinningsbart avfall. Därfor skamaskinen lämnas till materialinsamlingen after att dess normala livslängd har uppnàts. Beakta uppgifterni i kapitlet "Sluthantering" (4.10) vid sluthanteringen.

Kontakta en atervinningsstation aller en servande fackhandel for mer information om hur avfallsprodukter ska sluthanteras pa ett facmannamassigt satt.

Sluthantera avfall som batterier
på ett fackmannamässigt satt.
Beakta de lokala foreskrifterna.

Kasta inte batteriet bland hushallsavfallet,utan lamna

tillbaka det till en servande fackhandel
eller till en atervinningsstation.

• Ta bort batteriet (⇒ 8.6) och sluthantera det atskilt fran grasklipparen.

15. Minimera slitage och forhindra skador

Viktiga anvisningar for underhall och skötsel av Produktgruppen

Bensindriven grasklippare (STIHL RM)

STIHL avsager sig allt ansvar for sak- och personskador som har uppkommen till foljd av att anvisingarna i braksanvisningen ej har beaktats, särskilt vad gäller sakerhet,

handhavande och underhall, eller som har orsakats av att ej godkanda pabyggnadsdetaljer eller reservdilar har anvants.

Beakta följande viktiga anvisningar for att forhindra skador eller overdrivet slitage pa din STIHL maskin:

1. Forslitningsdeler

Många av STIHL maskinens delar ar utsatta for normal slitage även om den används i enlight med anvisningarna och maste bytas ut i tid beroende pa användningerns typ och langd.

Hit hor bl.a.:

• Kniv resp. multikniv
• Gräsuppsamlare
• Kilrem (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
  Skyddslister
  -Batteri (RM 545 VE)
• Drivkedja (RM 545 VR)

2. Folj alltid anvisiningarna i denna braksanvising

Använding, underhäll och Förvaring av STIHL maskinen måste ske omsorgsfullt, pa det sätt som beskrivs ienna braksanvisning. Användaren ar själv ansvarig for alla skador som orsakas av att sakerhets-, användnings- och unterhällsanvisiningarna ej beaktas.

Detta gäller särskilt vid
- Förändringar på produiten som inte har godkänts av STIHL.
-anvandning av drivmedel som inte har godkants av STIHL (smorjmedel, bensin och motorolja, se forbranningsmotortillverkarens uppgifter)

• användning av verktyg eller tillbehör pa maskinen, som inte ar godkända, inte ar lampliga aller ar kvalitativt mindervärdiga.
• ej avsedd använding av Produkten.
  -användning av Produkten for sport-ller tävlingsändamål.
• följdskador som orsakas av att produiten har anvants med defekta komponenter.

3. Underhäll

Alla arbeiten som beskrivs i avsnittet "Underhall" maste genomforas regelbundet.

Om användaren inte kan genomföra detta.
underhäll själv skadet utforas av en
servande fackhandel.

STIHL rekommender ar att underhalb och reparationer endast utfors av en STIHL servande fackhandel.

En STIHL servande fackhandel fár regelbundna erbjudanden om vidareutbildning och innehar teknik information.

Om dessa arbeten inte utfors foreligger risk for skador som anvandaren ar ansvarig for.

Hit räknas bl.a.:

• Korrosions- och andra följdskador orsakade av felaktig forvaring
• Skador på maskinen pga att reservdilar avSAMRE kvalitet har anvants
• Skador pga att unterhäll inte genomförs inom rätt tid eller har genomförs på ett felaktigt satt resp.PGA att unterhäll och reparation ej har utförs av en servande fackhandel

16. Vanliga reservdilar

Kniv for RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VR:

63407020100

Fästena für kniven (t.ex. knivskruv)
maste bytas ut vid knivbyte resp.

knivmontering. Reservdar finns att fá hos en STIHL servande fackhandel.

17. EU-

konformitetsdeklaration

17.1 Grasklippare STIHL RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR

STIHL Tiroli GmbH

förklarar på eget ansvar att

Typ: gräsklippare
- Fabrikat: STIHL
Typ: RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
- Modellnummer: 6340

motsvarar de gallande bestammelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU som ar utvecklad och tillverkad enligt foljande normer, vars version var giltig vid respektive produktionsdatum: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1, EN 14982, EN 60335-2-29, och EN 62233 (om de kan tillampas).

Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Bestämningen av den uppmatta och garanterade ljudnivan har utförts enligt rikklinjen 2000/14/EC, bilaga VIII.

RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VM, RM 545.0 VR

• Uppmatt Ijudniva: 94,4 dB(A)
  Garanterad ljdniva: 95 dB(A)

RM 545.0 VE

Uppmatt Ijudniva: 94,8 dB(A)
Garanterad Ijudniva: 96 dB(A)

Tekniska underlag forvaras av Produktgodkannandet på STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns
på gräsklipparen.

Langkampfen, 02.11.2020

STIHL Tirol GmbH

stf.

Matthias Fleischer, områdeschef inom forsknig och utveckling

stf.

Sven Zimmermann, områdeschef inom kvalitet

18. Tekniska data

RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR:

Modellnummer 6340

Typ av

4-takts

forbränningsmotor

forbränningsmotor

Tillverkare

forbränningsmotor

Briggs &

Klippbredd 43 cm

Klippaggregat knivbalk

Driving knivbalk

permanent

Atdragningsmoment

knivskruv

60-65Nm

Hjul-fofram

180 mm

Volym

grasuppsamlare

601

Längd

147 cm

Bredd

48 cm

Höjd

102 cm

RM 545.0:

Typbeteckning

forbränningsmotor Series 650 EXi

Cylindervolym

Markeffekt vid nomi

nelt varvatal

Startanordning

Bransletank

Varvatal knivbalk 2800 varv/min

Klipphofder

Hjul- ±b bak 200 mm

Vikt 27 kg

Buller

Enligt riktlinje 2000/14/EC:

Garanterad Ijudniva

Enligt riktlinje 2006/42/EC:

Ljudtrycksniva pa

Angivet vibrationsvärde enligt EN 12096:

Uppmatt värde a_hw 4,80 m/s²

Tolerans Khw 2,40 m/s² Straton

Matning enligt EN 20643

RM 545.0 T:

Typbeteckning

forbränningsmotor Series 650 EXi

Cylindervolym 163 cm

Markeffekt vid nomi- 2,4 - 2800

nelt varvral kW - varv/min

Startanordning linstart

Bransletank 1,0 I

Varvatal knivbalk 2800 varv/min

Klipphofder 25 - 80 mm

Hjul- ±b bak 200 mm

Hjuldrivning bakhjul 1 vaxel

RM 545.0 T:

Vikt 29 kg

Buller

Enligt riktlinje 2000/14/EC:

Garanterad Ijudniva

LwAd 95 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksniva pa

Angivet vibrationsvärde enligt EN 12096:

Uppmatt varde ahw 4.80 m/s2

Tolerans K 2,40 m/s²

Matning enligt EN 20643

RM 545.0 V:

Typbeteckning

forbränningsmotor Series 650 EXi

Cylindervolym 163 ccm

Märkeffekt vid nomi- 2,4 - 2800

nelt varvtaI kW - varv/min

Startanordning linstart

Bransletank1,0I

Varvthal knivbalk 2800 varv/min

Klipphojder 25 - 80 mm

Hjul-øbak200mm

Hjuldrivning bakhjul Vario

Vikt 29 kg

Buller

Enligt riktlinje 2000/14/EC:

Garanterad ljudniva

Enligt riktlinje 2006/42/EC:

Ljudtrycksniva pa

Angivet vibrationsvärde enligt EN 12096:

Uppmatt varde ahw 4,80 m/s2

Tolerans K 2,40 m/s²

Mätning enligt EN 20643

RM 545.0 VE:

Typbeteckning

forbränningsmotor Series 675 iS

Cylindervolym 163 cm

Lithiumjonbatteri och se forbrannings-

batteriladdare motorns bruksan

Markeffekt vid nomi- 2,6 - 2800

nelt varvta kW - varv/min

Startanordning elstart

Bransletank 1.0 I

Varvthal knivbalk 2800 varv/min

Klipphojder 25 - 80 mm

Hjul- ±b bak 200 mm

Hjuldrivning bakhjul Vario

Vikt 31 kg

Buller

Enligt riktlinje 2000/14/EC:

Garanterad ljudniva

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivpa

Angivet vibrationsvärde enligt EN 12096:

Uppmatt varde ahw 4,80 m/s2

Tolerans K hw 2,40 m/s2

Mätning enligt EN 20643

RM 545.0 VM:

Typbeteckning

forbränningsmotor Series 650 EXi

RM 545.0 VM:

Cylindervolym 163 cm

Markeffekt vid nomi- 2,4 - 2800

nelt varvta kW - varv/min

Startanordning linstart

Bransletank 1,0 I

Varvatal knivbalk 2800 varv/min

Klipphojder 25 - 80 mm

Hjul- ±b bak 200 mm

Hjuldrivning bakhjul Vario

Vikt 30 kg

Buller

Enligt riktlinje 2000/14/EC:

Garanterad Ijudniva

Enligt riktlinje 2006/42/EC:

Ljudtrycksniva pa

Angivet vibrationsvärde enligt EN 12096:

Uppmatt varde ahw 4.80 m/s2

Tolerans K 2,40 m/s²

Mätning enligt EN 20643

RM 545.0 VR:

Typbeteckning

forbranningsmotor Series 650 EXi

Cylindervolym 163 cm

Markeffekt vid nomi- 2,4 - 2800

nelt varvta kW - varv/min

Startanordning linstart

Bransletank 1,0 I

Varvthal knivbalk 2800 varv/min

Klipphojder 20 - 75 mm

Vals- bak 90 mm

Driving vals Vario

Vikt 30 kg

RM 545.0 VR:

Buller

Enligt riktlinje 2000/14/EC:

Garanterad Ijudniva

LwAd 95 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivá pá

Angivet vibrationsvärde enligt EN 12096:

Uppmatt varde ahw 4,20 m/s²

Tolerans K hw 2.10 m/s²

Mätning enligt EN 20643

Transport av litiumjonbatterier:

RM 545.0 VE: Lithiumbonbatterierna som anvands uppyller forutsattningarna i FN-manualen ST/SG/AC.10/11/rev.5 del III, underkapitel 38.3.

Användaren kan vid vögtransport ta med dessa batterier till maskinens arbetsplats utan ytterligare alagganden.

Beakta foreskrifterna i respektive land vid Luft-ller sjotransport.

Forytterligare transportanvisningar, se http://www.stihl.com/safety-data-sheets

18.1 REACH

REACH ar en EG-forordning for registering, bedomning och godkannande av kemikalier.

Information om uppyllandet av REACHforordningen (EG) nr 1907/2006 finns pa www.stihl.com/reach.

19. Felsökning

卡 kontakta ev. en servande fackHzandel, STIHL rekommenderar en STIHL servande fackHzandel.

Se forbranningsmotorns braksanvisning.

Störning:

Forbränningsmotorn startup inte

Möjlig orsak:

• Död mans greppet inte aktiverat.
• RM 545 VE: Batteriet urladdat aller defect
  -Ingetbransleitanken, bransledningenigensatt.
• Daligt, smutsigt aller gammad bransle i tanken.
  Lufffiltret smutsigt.
  -Tändstiftskontakten har dragits bort fran tandstiftet, tändkabeln sitter daltigt pa kontakten.
  -Tandstiftet sotigt aller skadat, fel elektrodavstand.
• Gräsklipparkápan igensatt.

Atgard:

• Tryck dōd mans greppet mot styrhandtaget och häll det sa. (⇒ 9.2)
• RM 545 VE: Ladda aller byt ut batteriet.
  (⇒ 8.6)
  -Fyllpbransle,rengor bransledningen.
• Använd alltid färskt bransle av kän t marke, blyfri bensin. Rengör forgasaren.
  Rengor luftfiltret.
  -Fast tändstiftskontakten, kontrollera anslutningen mellan tandkabeln och kontakten.

Rengorllerbyuttandstiftet,stall in elektrodavstandet.
Rengör gräsklipparkápan - dra Först bort tandstiftskontakten och ta dessutom bort batteriet pa RM 545 VE. (12.2)

Störning:

Svarstartad aller forbranningsmotornseffektforsvag.

Mölig orsak:

• Gräsklipparkápan igensatt.
• Klippning med for låg klipphöjd resp. klippphastigheten ar for hög i forhällande till klipphöjden.
  Vatten i bransletank och forgasare, forgasaren igensatt.
• Bransletanken smutsig.
  Luftfiltret smutsigt.
  -Tandstiftet sotigt.

Atgard:

Rengör gräsklipparkåpan - dra Först bort tandstiftskontakten och ta dessutom bort batteriet pa RM 545 VE. (⇒ 12.2)
- Ställ in en högre klipphoffd resp. sank hastigheten. (⇒ 8.5)
- Tom bransletanken, rengör bransledningen och forgasaren.
Rengorbransletanken.
Rengor luftfiltret.
Rengor tandstiftet.

Störning:

Utkastkanalen igensatt

Möjlig orsak:

• Kniven ar utslitten.
  -Klippning i for hegt ellr for fuktigt gras.

Atgard:

-Byt ut kniven. ( 12.4)

• Anpassa klipphöjden och klipphastigheten till rändande klippforhallanden. ( 10.) ( 8.5)

Störning:

-Slipa ell er byt ut kniven ( 12.6), (→ 12.4),
-Sank klipphastigheten och/eller valj ratt klipphojd (anvand inte den lagsta klipphojden). ( 8.5) ( 11.3)

Störning:

Forbränningsmotorn blir mycket varm.

Möjlig orsak:

• For lag oljeniva i forbranningsmotorn.
  Kylflansarna smutsiga.

Atgard:

-Byt motorolja. ( 7.6)
-Rengor kylflansarna. ( 12.2)

Störning:

Ingen drivning nar man aktiveran drivningens bygel.

Möjlig orsak:

• Drivnings wire ar felinställd.
• Drivningsens wire defekt (t.ex. knäckt).
  Kilremmen utslitten.
• Växellådan defekt.

Atgard:

-Kontrollera wirensinstallingng. ( 12.7)
-Bytutwiren.
-Byt ut kilremmen.
-Byt ut vaxelladan.

Störning:

Vario-drivnings hastighetsreglering fungerar inte

Möjlig orsak:

• Vario-drivnings spak flyttad at fei hall.
• Vario-drivningens wire har hoppat ur ell er ar defekt (t.ex. knackt).

Atgard:

• Flytta Vario-drivningens spak at ratt hall. ( 11.3)
  -FastllerbytutVario-drivningens wire.

Störning:

Kraftig vibration under drift.

Möjlig orsak:

• Knivskruven ös.
  -Kniven ar i obalans pga felaktig slipning.
  eller brott.
• Knivenheten defekt.
• Forbränningsmotorfältst öst.

Atgard:

• Dra at knivskruven. (12.4)
  -Slipa (balansera)ller byt ut kniven. ( 12.5),( 12.6),
  -Kontrollera kniven, knivaxeln och knivfastet, och reparera dem vid behov.
  -Dra at forbranningsmotorfasets skruvar.

20. Serviceschema

Denna bekräftar i de fortryckta fällen att servicearbetena har genomforts.

Service utförd den

Saat granuleringsindsatsen i

Nár maskinen anvendes til granulering, skal granuleringsindsatsen (1) saettes i:

afleveres hos forhandleren ellert indsamlingssted for miljofarligt affald.

Knivbolt: 9008 319 9075

Laseskive: 0000 702 6600

Knivens fastgorelselementer (f. eks. knivbolten) skal udskiftes, nár kniven udskiftes eller monteres. Reservedele fas hos en STIHlforhandler.

17. ECoverensstemmelseserklaerin

17.1 Plaenklippere STIHLM545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR

STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Østrig
erklaerer, at vi har det fulde ansvar for, at
- Konstruktion: Plæneklipper
- Fabrikat: STIHL
- Type: RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
- Serienummer: 6340

Skaereanordning Knivbjelke

Drev knivbjaelke permanent

Tilspaendingsmo

ment, knivbolt 60 - 65 Nm

Hjul-0 foran 180 mm

Fydemaengde

Startanordning Snorstart

Benzintank 1,01

Hastighed

knivbjaelke 2800 o/min

Klippehjder 25 - 80 mm

Hjul-0bagtil 200 mm

Hjuldrev, baghjul 1 gear

Vaegt 29 kg

Stojemissioner

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt

niveau L_WAd 95 dB(A)

I henhold til direktivet 2006/42/EC:

Stojniveau pa

arbejdspladsen L_pA 82 dB(A)

Usikkerhed KpA 2 dB(A)

Hand-arm vibrationer

RM 545.0 T:

Anfört vibrationskarakteristik��态 EN 12096:

Malt vardi ahw 4,80 m/sek2

Startanordning Snorstart

Benzintank 1,0 I

Hastighed

knivbjaelke 2800 o/min

Klippehjder 25 - 80 mm

Hjul-0 bagtil 200 mm

Hjuldrev, baghjul Vario

Vægt 29 kg

Stojemissioner

I henhold til direktivet 2000/14/EC:

Garanteret lydefeffekt

niveau L_WAd 95 dB(A)

I henhold til direktivet 2006/42/EC:

Stojniveau pa

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Hand-arm vibrationer

Anfort vibrationskarakteristik iht. EN 12096:

Malt vardi ahw 4,80 m/sek2

Startanordning El-start

Benzintank 1,0 I

Hastighed

knivbjaelke 2800 o/min

Klippehjder 25 - 80 mm

Hjul-0 bagtil 200 mm

Hjuldrev, baghjul Vario

Vægt 31 kg

Stojemissioner

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt

00/14/EC:

niveau LwAd

96 dB(A)

I henhold til direktivet 2006/42/EC:

Stojniveau pa

arbejdspladsen L_pA 83 dB(A)

Usikkerhed KpA 2 dB(A)

Hand-arm vibrationer

Anfort vibrationskarakteristik iht.

EN 12096:

Malt vardi ahw 4,80 m/sek2

Usikkerhed Khw 2,40 m/sek

Måling iht. EN 20643

RM 545.0 VM:

Typebetegnelse,

Startanordning Snorstart

Benzintank 1,0 I

RM 545.0 VM:

Hastighed

knivbjaelke 2800 o/min

Klippehjder 25 - 80 mm

Hjul-0 bagtil 200 mm

Hjuldrev, baghjul Vario

Vægt 30 kg

Stojemissioner

I henhold til direktivet 2000/14/EC:

Garanteret lydeffekt

niveau L_WAd 95 dB(A)

I henhold til direktivet 2006/42/EC:

Stojniveau pa

arbejdspladsen L_pA 82 dB(A)

Usikkerhed KpA 2 dB(A)

Hand-arm vibrationer

Anfort vibrationskarakteristik ith.

EN 12096:

Malt vardi ahw 4,80 m/sek2

Usikkerhed Khw 2,40 m/sek

Måling iht. EN 20643

RM 545.0 VR:

Typebetegnelse,

forbraendingsmotor Series 650 EXi

Slagvolumen 163 cm

Startanordning Snorstart

Benzintank 1,0 I

Hastighed

knivbjaelke 2800 o/min

Klippehjder 20 - 75 mm

Tromle- bagtil 90 mm

Drev tromle Vario

Vægt 30 kg

Stojemissioner

I henhold til direktivet 2000/14/EC:

RM 545.0 VR:

Garanteret lydeffekt

95 dB(A)

I henhold til direktivet 2006/42/EC:

Stojniveau pa

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

Hand-arm vibrationer

Anførvibrationskarakteristik iht. EN 12096:

Malt vardi ahw 4,20 m/sek2
