| Produkttype | Skyvegressklipper (RM 545) eller selvgående (andre varianter) |
| Merke | STIHL |
| Modell | RM 545 (og varianter: RM 545 T, V, VE, VM, VR) |
| Skjærebredde | 43 cm |
| Klippehøyde | 25 – 80 mm (7 posisjoner) for standardmodeller; 20 – 75 mm (6 posisjoner) for RM 545 VR |
| Oppsamlingskapasitet | 60 liter |
| Motortype | 4-takts, Briggs & Stratton |
| Start | Snorstart (RM 545, T, V, VM, VR) eller elektrisk (RM 545 VE) |
| Drivstoff | Blyfri bensin, tank 1,0 liter |
| Bladhastighet | 2800 o/min |
| Driv | Ikke for RM 545; bakhjul 1 hastighet (T) eller Vario (V, VE, VM, VR) |
| Fremdriftshastighet (selvgående) | RM 545 T: 3,6 km/t; andre Vario: 2,2–3,8 km/t (VR: 2,4–4,0 km/t) |
| Vekt | 27 kg (RM 545); opptil 31 kg avhengig av variant |
| Mål (L × B × H) | 147 × 48 × 102 cm |
| Hjuldiameter | Foran 180 mm, bak 200 mm (RM 545 VR: bakrulle 90 mm) |
| Klippeinnretning | Standardblad eller biplanblad (RM 545 VM for mulching) |
| Funksjoner | Oppsamling, bakkasting, mulching (RM 545 VM), gressrulle (RM 545 VR) |
| Sikkerhet | Motoravstengningsbøyle (stopp på < 3 s), beskyttelsesdeksel, startsperre |
| Garantert støynivå | 95 dB(A) (RM 545, T, V, VM, VR); 96 dB(A) (RM 545 VE) |
| Vibrasjoner (hånd-arm) | 4,80 m/s² (unntatt VR: 4,20 m/s²), usikkerhet 2,40 m/s² |
| Vedlikehold | Rengjøring etter hver bruk, kontroll og sliping av blad, oljeskift |
| Vanlige reservedeler | Standardblad (6340 702 0100), biplanblad (6340 702 0120), festeskrue (9008 319 9075), låseskive (0000 702 6600) |
| Garanti | Produsentgaranti STIHL (kontakt forhandler) |
Ofte stilte spørsmål - RM 545 STIHL
Brukerspørsmål om RM 545 STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din RM 545 - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RM 545 av merket STIHL.
BRUKSANVISNING RM 545 STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer vare Produkter i topp kvalitet i samsvar med behovene til vare kunder. Dermen skapesprodukter med høy pålitetighet selv ved ekstrem belastning.
STIHL stå også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rädföring og opplær, som omfattende tekniisk omsorg.

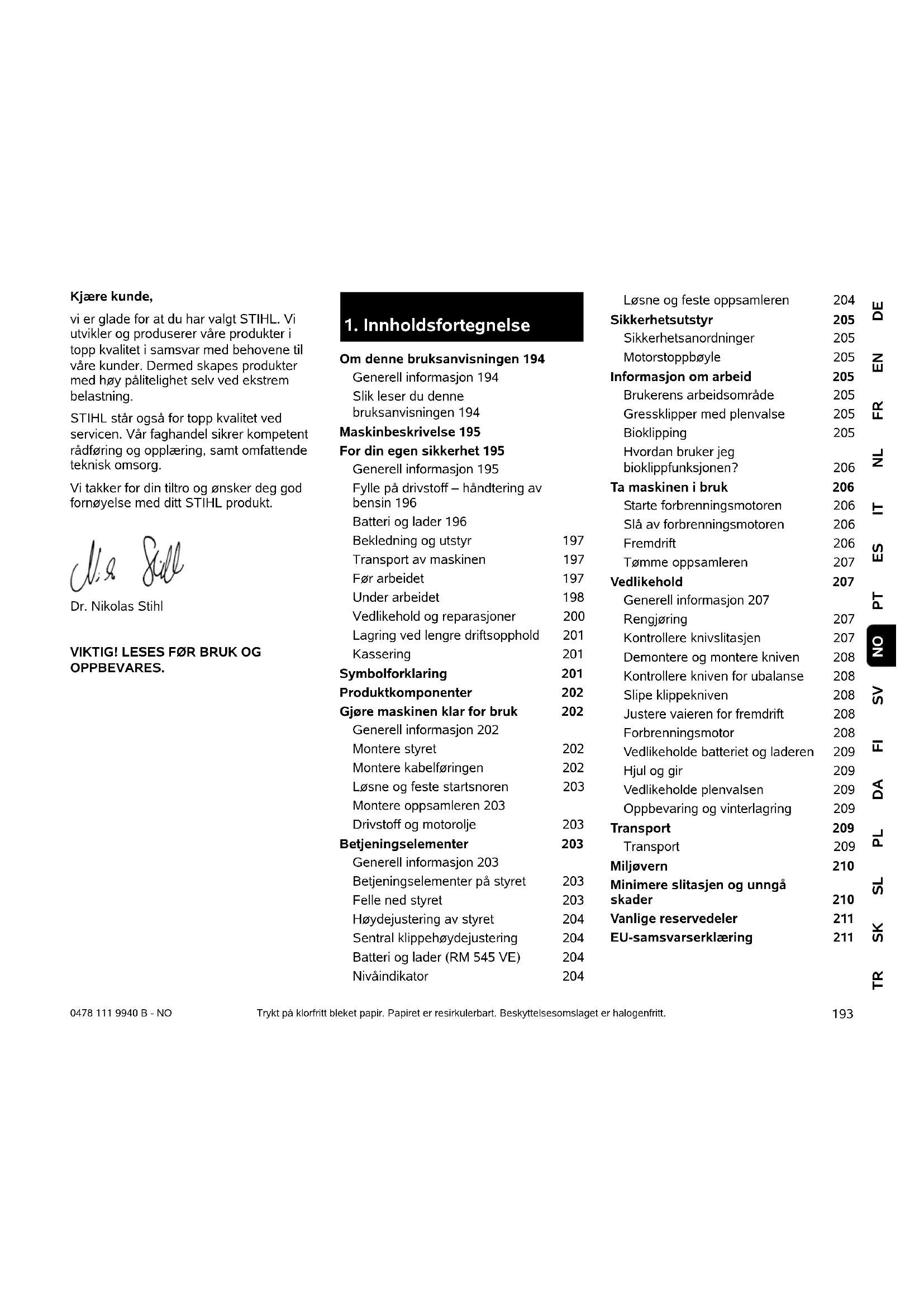

1. Innholdsfortegnelse
Omdennebruksanvisingen194
Generell informasjon 194
Slik leser du donne
bruksanvisingen 194
Maskinbeskrivelse 195
For din egen sikkerhet 195
Generell informasjon 195
Batteri og lader 196
Bekledning og utstyr 197
Transport av maskinen 197
Før arbeidet 197
Underarbeidet 198
Vedlikehold og reparasjoner 200
Lagring ved lengre driftsopphold 201
Kassering 201
Symbolforklaring 201
Generell informasjon 202
Montere styret 202
Montere kabelforingen 202
Losne og feste startsnoren 203
Montere opposamleren 203
Drivstoff og motorolje 203
Betjeningselementer 203
Generell informasjon 203
Betjeningeselementer pà styret 203
Felle ned styret 203
Hoydejustering av styret 204
Sentral klippehoydejustering 204
Batteri og lader (RM 545 VE) 204
Niväindikator 204
Løsne og feste oppsamleren 204
Sikkerhetsutstyr 205
Sikkerhetsanordninger 205
Motorstoppbyle 205
Informasjon om arbeid 205
Brukerens arbeidsomrade 205
Gressklipper med plenvalse 205
Bioklipping 205
Hvordan bruker jeg
bioklippfunksjonen? 206
Ta maskinen i bruk 206
Starteforbrenningsmotoren 206
Generell informasjon 207
Rengjoring 207
Kontrollere knivslitasjen 207
Demontere og montere kniven 208
Kontrollere kniven for ubalanse 208
Slipe klippekniven 208
Vedlikeholde batteriet og laderen 209
Hjul og gir 209
Vedlikeholde plenvalsen 209
Oppbevaring og vinterlagring 209
Transport 209
Transport 209
Miljøvern 210
Minimere slitasjen og unngå
skader 210
Vanlige reservedeler 211
EU-samsvarserklaering 211
Gressklipper STIHL RM 545.0,
RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM
RM 545.0 VR 211
Tekniske data 211
REACH 213
Feilsøking 213
Serviceplan 215
Bekreftelse av overleveringen 215
Servicebekreftelse 215
2. Omijke bruksanvisningen
2.1 Generell informasjon
Denne bruksanvisingen er en original bruksanvising fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuerlig med á videreutvikle produktutvalget, og vi mA av den grunn forbeholde oss retten til forandringer i Produktenes form, teknikk og utstyr.
Det kan derfor ikke fremmes krav på grunnlag av informasjon og bildern denne brosjyren.
I denote bruksanvisingen er det kanskje beskrevet modeller som ikke er tilgengelig i alle land.
Denne bruksanvisingen er opphavrsrettsig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjaring, oversettelse og bearbeiding i elektroniske systemer.
2.2 Slik leser du donne
bruksanvisingen
Bilder og tekst beskriver bestemte fremgangsmater.
Alle symbolene som finnes pa maskinen, er forklart i donne bruksanvisingen.
Synsretning:
Synsretning ved bruk av "venstre" og "hoyre" i braksanvisingen: Brukeren star bak maskinen og ser fremover i kjoreretningen.
Kapittelhervisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan vare utformet som i eksemplene nedenfor.
Fremgangsmater som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
Bruk av produiti forbindelse med sportsarrangementer aller andre konkuranser
Tekst med ekstra betydning:
Tekstavnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, sik at disse fremheves spesielt i braksanvisingen:
Fare!
Fare for uhell og alvorlig personskade. En bestemt handlemate er ndvendig aller ma unngas.
Advarsel!
Fare for persorskade. En bestem handlemate hinder mulige erer sannsynlige persorskader.
Forsiktig!
Informasjon som hjelper brukeren med a bruke maskinen pa en bedre mæte og unnga feilbruk.
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes welt foran i braupsanvisningen.
Kamerasymbolet knyttber Bilder pa illustrasjonssidene sammen med tilhorende tekstiBruksanvisingen.
3. Maskinbeskrivelse
1 Styreoverdel med reguleringsdeler ( 8.2)
2 Styreforsterkning
3 Startsnor
4 Dreiehändtak
5 Utkastdeksel
6 Merkeplate med maskinummer
7 Forbrenningsmotor
8 Tennpluggstopsel
9 Baerehandtak
10 Hus
11 Skrapelist
12 Visning av klippehoyde
13 Sentral klippehoydejustering
14 Dreiehandtak for hovydejustering for styret
15 Oppsamler
16 Nivaindikator
17 Batteri (RM 545 VE)
18 Bioplugg (RM 545 VM)
19 Plenvalse (RM 545 VR)
4. For din egen sikkerhet
4.1 Generell informasjon
Sorg for a fge alle sikkerhetsanvisingene nar du arbeider med maskinen.
För maskinen tā i bruk, mä brauksanvisingen leses nøye og i sin helhet. Oppbevar brauksanvisingen pa et trygt
sted for senere bruk.
Les betjenings- og
vedlikeholdsinformasjonen i den separate
bruksanvisingen for
forbrenningsmotoren.
Disse forholdsreglene er svert viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig nár du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstár ulykker som involverer andre personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningeselementene pa ogbruken av maskinen.
Maskinen skal kun brukes av personer som har lestBruksanvisingen og er fortrolige med hvordan maskinen betjenes.Sorg for a fkyndig og practisk opplearing for du tar i bruk maskinen for forste gang.La forhandleren ell en annen fagkyndig gi deg en innforing i hvordan maskinen handteres pa en trygg mate.
Opplaeringen skal saerlig ha fokus pa sikkerhet og viktigheten av a vare forsiktig og konsentert under arbeid med maskinen.
Sylvom du betjener maskinen forskriftsmessig, vil det alltid vare noe risiko forbundet med bruken.
Livsfare på grunn av kvelning!
Lek med emballasjen medfører kvelningsfare for barn. Sorg for at barn/DDke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, ma bare lanes eller gis bort til personer som har grunnleggende kunnskap om donne modellen og bruken av den.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, ma du sporre legen om arbeid med maskinen er tilradelig. Maskinen skal ikke brukes etter inntak av alcohol, narkotiske stoffer ell er medikamenter som forer til nedsatt reaksjonsevne.
Forsikre deg om atBrukeren er fysisk, sensorisk og psykisk i stand til a betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.
Forsikre deg om at brukeren er myndig eller farr ykesopplaering under tilsyn iht. nasjonale bestemmelser.
Obs - fare for ulykker!
Gressklipperen skal bare brukes til gressklipping. Annen bruk er ikke tillatt og kan[vare farlig eller ffre til skader pa maskinen.
På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til følgende oppgaver (ufullstendig opplisting):
-klipping av busker og hekker
-klipping av klatreplanter
-klipping av gress pa takbeplantninger og i balkongkasser
- kverning og finkutting av tre- og hekkavfall
- rengjøring av gangveier (oppsamling, blåsing)
- utjevning av bakken
- transport av gressavfall, unntatt i oppsmaleren som er beregnet for det
Av sikkerhetsmessige arsaker er enhver endring pa maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbidt, og vil fere til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt a manipulere maskinen for a oke effekten aller endre turtallet til forbrenningsmotoren aller den elektriske motoren.
Maskinen skal ikke brukes til á transportere gjenstander, dyr eller personer (særlig barn).
Ekstra forsiktiget kreves ved bruk pa offentlige anlegg, i parker, pa sportsanlegg, gater og i land- og skogbruik.
Obs! Fare for helsinki grunn av vibrasjoner! For stor belastning i form av vibrasjoner
kan fere til skader pa nerver og
pablodsrkulasjonen,spesielt for personer
med problemer med blodsirkulasjonen.
Oppsok lege hvis det oppstar symptomer
som kan ha blitt utlost av
vibrasjonsbelastning.
Slike symptomer oppstar hovedsakelig i
fingrene, hendene erlerhandleddene,og
kjennetegnes ved (ufullstendig liste):
-falelselsloshet,
- sm er ter ,
- tap av muskelkraft,
- endringer i huffargen,
- ubehagelig prikking.
Hold godt fast i styret pa de tiltenkte stedene med begge hender under arbeidet, men unnga et krampaktig grep.
Planlegg arbeidstidine for a unnga hye belastninger over en lengre periode.
Ikke slipp maskinen før den står på et flatt underlag og ikke kan begynne Å rulle av seg selv.
Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket pa tanken og bensinkannen skal alltid skrus pa og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige arsaker.
Bensin og andre typ drivstoff skal aldri oppbevares ull avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til a drikke av ved en feiltagelse.
Bensin ma holds unna gnister, apen ild, varmekilder og andre antennelseskilder. Røyking forbidt!
Drivstoffylling mä skje utendørs, og det er不同程度 under fylling av drivstoff.
For at drivstoffe kal ha nok plass til a utvide seg ma du aldri fylle pa drivstoffanken utover den nedre kanten til pafyllingsstussen.
Folg tilleggsanvisingene i braksanvisingen for forbrenningsmotoren.
Hvis bensin renner over, ma du/DDke starte forbrenningsmotoren for du har rengjort overflaten der det er solt bensin. Vent til bensinen er fordampet (tork bort eventuelle bensinrester) for du forsoker a starte motoren.
4.3 Batteri og lader
Følg bra克斯anvisningen for forbrenningsmotoren, og ta vare pa den. I donne bra克斯anvisningen beskrives det hvordan batteriet og laderen brukes pa entrygg mate.
Bruk kun originalt batteri og original lader. Ikke utsett batteriet og laderen for regn og fuktighet, og de skal ikke falle i bakken.
Bruk kun et uskadet batteri uten deforming og en uskadet lader. Kontroller spesielt laderens strmledning. Bruk aldri en lader med skadet strmledning.
Unngå kontakt mellom brukte batterier og metallgjenstander (f.eks. spikere, mynter, smykker). Kortslutt aldri batteripolene, og ikke bruk transportbeholder av metall.
Ved feil bruk kan detlekke vaeske fra batteriet - unngåkontakt med donne! Skyll med vann ved utilsiktet kontakt. Hvis dette væsken kommer i kontakt med øynene, skal du i tilegg rädføre deg med lege. Batterivaeske kan gi hudirritasjon, brann- og etseskader.
Se http://www.stihl.com/safety-datasheets for mer sikkerhetsinformatjon.
4.4 Bekledning og utstyr
Bruk alltid solide sko med saler med god grieeve n under arbeidet. Ga aldri barbent ell
Nár maskinen vedlikeholds,
rengjøres eller Transporteres,
skal du och bruke solide
hansker, og langt hr ma
knyttes og holdes vekke (hodetørkle, lue osv.).
Bruk egnede beskyttelsebriller ved sliping av klippekniven!
Maskinen skal bare brukes av personer med langbukser og
klær som sitter nært mot kroppen.
Bruk aldri lose klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.
Det genereres stoy under arbeidet. Stoyen kan skade horselen.
Bruk hørselsvern.
4.5 Transport av maskinen
Bruk alltid hansker under arbeidet, sik at du unngar a skade deg pa skarpe kanter og varme deler.
Ikke transporter maskinen mens
forbrenningsmotoren er i gang. Før
transport ma du sla av
forbrenningsmotoren, vente til knivene er
stanset og trekke ut tennpluggsøpelet.
Maskinen skal kun Transporteres med avkjelt forbrenningsmotor og uten drivstoff.
Bruk egnet lasteutstyr (lasterampe, ofteanordninger).
Sikre maskinen og tilhorende deler (f.eks. oppsamler) pa lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).
Unnga Kontakt med klippekniven ved vofting og bæring.
Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal Ioftes og bindes fast. ( 13.)
Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander pa lasteflater.
Batteriet skal不解 oppebevares i bilen, og ubrukte batterier skal beskyttes mot direkte sollys.
Lithium-ion-batteri ma handteres speielt forsiktig ved transport.Pass saerlig pa at det nikke er fare for kortslutning. Transporter batteriet enten i uskadet originailemballasje ell en egnet transportbeholder som nikke er av metall.
4.6 Før arbeidet
Sorg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
För idriftsettelse av maskinen ma du teste om drivstoffsystemet er tett, særlig de synlige delene som f.ecs. tanken, tanklokket og slangeforbindelsene. Ikke start motoren his systemet er utett -brannfare!
Overhold de lokale forskriftene for nár pá dognet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes.
Se over hele omradyet som skal bearbeides, og fjern steiner, pinner, metalltrader og andre gjenstander som kan slynges opp foran maskinen. Det erlett a overse hindringer (f.eks. trestubber og rottter) i hoyt gress.
För du begyinner arbeitet med maskinen,
bör du derfor merke alle gjenstander
(hindringer) som er skjult i gresset, og som
ikke lar seg fjerne.
Shift ut eventuelle slitte aller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig pa maskinen, ma skiftes ut. Du fær nye klistremerker og alle andre resededer hos din STIHL forhandler.
Kontroller at tennpluggen sitter doit i tennpluggstopslet fdr du begyinner a bruke maskinen.
Sorg for at maskinen er i driftssikker stand fdr du bruker den. Kontroller for hver bruk:
- at maskinen er i forskriftsmessig montert stand.
- at klippeverktoyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig Å kontrollere knivfestet og knivslitasajen, samt se etter skader (hakk eller riper). ( 12.3)
- at tankloket er forskriftsmessig skrudd pa.
- at tanken, delene som bidrar til drivstofftilforselen, somt tanklokket er i feilfri stand.
- at sikkerhetsanordningene (f.eks. motorstoppboylen, utkastdekselet, huset, styret, beskyttelsesgitteret) er ifeilfri stand og fungerer forskriftsmessig.
- at batteriet (RM 545 VE) ikke er skadet eller deformert.
- at oppssamleren er fullstendig montert og uskadet. Ikke bruk oppssamleren hvis den er skadet.
- at laseskruen på oljepafyllingslokket er riktig skrudd på.
Sorg for at alle ndvendige arbeider utfores, enten av deg aller forhandleren. STIHL anbefaler STIHL forhandleren.
4.7 Under arbeidet
Ikke bruk maskinen nár dyr eller personer (spesielt barn) oppholder seg i fareområdet.
Koblings- og sikkerhetsinnretningene som er montert pa maskinen, skal不信 fjernes eller omgås. Det er spesielt viktig at motorstoppbøylen ikke festes til styret (f.eks.bindes fast).
Obs -fare for personskader! Pass pa at icke hender og foter kan komme i kontakt med roterende deler. Ta aldri kniven
mens den roterer. Ikke sta foran utkastapningen.
Sikkerhetsavstanden mellom styret og maskinen ma alltid overholds. Styret skal alltid vare forskriftsmessig montert, og fär ikke endres pa. Maskinen ma aldri tas i bruk med nedfelt styre.
Ingen gjenstander må festes på styret (f.eks. arbeidsklaer).
Arbeid bare i daglys ellr med god kunstig belysning.
Fuktig og glatt underlag gjør at faren for ulykker øker.
Vær forsiktig under arbeidet sik at du ikke glir. Unngå om mulig Å bruke maskinen på faktig underlag.
Eksos:
Livsfare pa grunn av forgiving! Stans arbeidet umiddelbart hvis du foler deg uvel, har hodesmerter, synsforstyrelser (f.eks. hvis synsfeltet blir mindre), horselsproblemer, blir svimmel aller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes hoy ekskonsentrasjon.
Det dannes gifting eksosgasser
straks forbrenningsmotoren er i
gang. Disse gassene
inneholder gifting
Hvis brukeren mister kontroll over maskinen ved klipping pa langs, kan vedkommenende fa den aktive gressklipperen over seg.
Av sikkerhetsmessige arsaker skal ilke maskinen brukes i skräninger med stigning pa mer enn 25^ (46,6%) . Fare for personskader!
25^ skräning tilsvarer en vertikal stigning
på 46,6 cm ved 100 cm horizontal lenghte.
For a sikre tilstrekkelig smrering av forbrenningsmotoren ma ogsa anvisingene i forbrenningsmotorens braksanvising ffolges ved arbeid i skraninger.
Bruk:
Fare for personskader!
Hold aldri hender eller ffter under, over uller ved roterende deler.
Du ma ikke forsøke à inspisere knivene mens gressklipperen arbeider. Du ma aldri æpne
utkastdekselet og/eller ta av oppssamleren mens klippekniven gár. Den roterende kniven kan forarsake persorskader.
Gå langsomt när du bruker maskinen –\ ikke lop mens du arbeider med maskinen.\ Ved høy hastighet under arbeidet øker\ faren for skade ved at du snubler, skir osv.
Vær spesielt forsiktig nár du brukermaskinen i nærheten av nedoverbakker, kanter i terrenget, grøfter og dammer. Pass spesielt pa at du holder tilstrekkelig avstand til slike fareområder.
Vær oppmerksom pa objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, paler, vannventiler, fundamenter, strmledninger osv.). Kjør aldri over slike objekter.
Vær oppmerksom pa at klippeverktoyet roterer i noen sekunder etter at motoren er slatt av.
I falgende tilfeller slar du av forbrenningsmotoren, venter til arbeidsverktoyet har stanset, trekker ut tennpluggsptselet og tar i tillegg ut batteriet (pa RM 545 VE):
-Fr du fjerner blokkeringer ellertilstoppingi utkastkanalen.
-Fr du Ioffer erler bærer maskinen.
-Fr du transporterer maskinen.
-Fr det utfores arbeider paki klippekniven.
-Fr du ser over uller renjor maskinen og for det skal utfores andre arbeider pa den (f.eks.nedfelling av styret).
Hvis du har kommet borti en gjenstand, ellherhisgressklipperenvibrerer mer enn vanlig.I slike tilfeler ma du underske maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader,og futfort eventuelle ndvendige reparasjoner for du tar i bruk maskinen igjen.
Fare for personskade!
Sterke vibrasjoner er vanligvis tegn pa feil.
Ikke bruk gresskipperen hvis veivakselen aller klippekniven er skadet eller boyd.
Kontakt en fagperson (STIHL anbefaler STIHL forhandleren) for a fa utfort eventuelle ndvendige reparasjoner du icike feler deg kvalifisert til a utfore selv.
Slå av forbrenningsmotoren
- nár du skyver maskinen fra ull omradet den skal brukes pa.
- för du skyver maskinen på en flate der det/DDke er gress.
-
fər du apner utkastdekselet ellar tar av oppsamleren.
-
nár maskinen skal vippes for transport.
- för du stiller inn klippehøyden.
4.8 Vedlikehold og reparasjoner
Gjor falgende for du starter rengjorings-, justerings-, reparasjons- og vedlikeholdsarbeid:
- Parker maskinen på et fast og jevnt underlag.
- Slà av forbrenningsmotoren, og la den kjøle seg ned.
- Trekk ut pennpluggstøpselet.
Sorg for avstand mellom tennpluggstpselet og tennpluggen. En utilisiktet tenningsgnist kan fore til brann erer elektrisk stot. En utilisiktet kontakt mellom tennpluggen og tennpluggstpselet kan fore til uønsket start av forbrenningsmotoren.
RM 545 VE: Ta ogsa ut batteriet.
Klippekniven kan forarsake personskader!
Nár du drar i startsnoren, begyinner arbeidsverktóyet á dreie. Pass pá at du alltid har god avstand til klippekniven, særlig med føtter og ben, nár du drar i startsnoren.
La maskinen kjole seg ned for du utforer arbeider pa forbrenningsmotor, eksosr or og lyddemper. Temperaturen kan komme opp i mer enn 80^ .Fare for brannskade!
Unngå a søle med motoroljen eller fä den paHUDen.Direkte hudkontakt kan vare skadelig. STIHL anbefaler at du lar en STIHL forhandler ta seg av a fylle pa / skiffe motorolje for deg.
Rengjoring:
Hele maskinen ma rengjores grundig etter hver bruk. ( 12.2)
För du plasserer maskinen i rengjöringsstilling, skal du tømme drivstofftanken (f.eks. ved á kjøre den tom).
Bruk en trepinne til a Iosne gress som har satt seg fast. Rengjor undersiden av gressklipperen med børste og vann.
Maskinen skal aldri rengjores med hoytryksvasker erler under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
For a unnga brannfare er det viktig at omradet rundt kjoleluftapningene holdes fritt for eks. gress, stra, mose, lov og fett.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevet i donne bruksanvisningen, kan utfores av brukeren. Alle andre arbeider skal utfores av en forhandler. Kontakt alltid forhandleren hvis du mangler nodvendig informasjon allerhjelpemidler. STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en STIHL forhandler. I tilegg til jevnige tilbud om opplaering, farn STIHL forhandlere regelmessig tilsendt tekniisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggutsstyr som er godkjent for dette maskinen av STIHL, eller som korresponderer i teknik utførelse. I motsatt fall kan det oppsta uhell som medforer personskader eller skader pa maskinen. Kontakt forhandleren his du har spørsmål.
Originalt verktoy, tilbehør og originale reservedeler fra STIHL har eigenskapersom gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen pa STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. Pá smá deler kan ogsá symbolet sta alene.
Av sikkerhetsmessige arsaker skal komponenter i drivstofftilforselen (drivstoffr, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler (STIHL anbefaler at du kontakter STIHL forhandleren).
Sorg for at advarsels- og merknadsklistermerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren his klistremerker skades aller blir borte. Hvis en component skiftes ut med en ny del, ma du passe pa at samme klistremerker settes pa den nye delen.
Bruk tykke arbeidshansker og vær svært forsiktig nár du arbeider med klippeenheten.
Sorg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, slik at gressklipperen er i driftsmessig sikker stand.
Kontroller—hele maskinen og opposamleren regelmessig med tanke pa slitasje og skader. Dette er spesielt viktig narnaskinen ikke skal brukes pa en stund (f.eks.nar den skal settes bort for vinteren). Skift ut slitte eller skadde deler, sik at maskinen alltid er i driftssikker stand.
Det er ikke tillatt á endre
forbrenningsmotorens grunninnstilling.
Unngá à la motoren gá med for hoyt turtall.
Hvis det ble fjernet deler eller beskyttelssesinnretninger i forbindelse med vedlikeholdasarbeidet, ma disse straks settes tilbake på forskriftsmessig vis nár arbeidet er utfør.
4.9 Lagring ved lengre driftsopphold
La forbrenningsmotoren avkjoles fdr duparkerer maskinen i et lukket rom.
Oppbevar maskinen og drivstoffkannen i et laskart rom med god ventilasjon. Obs! Pass pa at drivstofftanken i maskinen er tom.
Sorg for at maskinen er utilgiengelig for uvedkommenende (f.eks. barn).
Maskinen skal aldri oppbevares innate i en bygning när det er bensin pa tanken. Bensindampen som oppstar, kankommen i kontakt med apen ild ellr gnister og antennes.
Hvis tanken skal tommes, f.eks. for den settes bort for vinteren, skal dette gjores utendors (f.eks. ved a la motoren ga).
Rengjør maskinen grundig nar den ikke skal brukes på lengre tid (f.eks. nar den)-- skal settes bort for vinteren).
Husk Å fjerne tennpluggstøpselet nár maskinen ikke skal brukes på en stund.
RM 545 VE: Før maskinen settes bort, skal batteriet skal tas ut og oppbevares tilgiengeling for uvedkommenende (f.eks. barn).
Oppbevar maskinen pa et flatt underlag, sik at den ikke kan begynne Å rulle av seg selv.
4.10 Kassering
Avfallsprodukter som spillojle eller drivstoff, bruke smoremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljo og ma derfor kasseres pa forskriftsmessig mate.
Sorg for at maskinen kasseres
forskiftsmessig när den/DDIke longer skal
brukes. Sorg for a gore maskinen
ubrukelig fR kassering. For a unnga
ulykker er det saelig viktig at du fjerner
tenningskabelen, tomer tanken og
tapper ut motoroljen.
Batteriet skal kasseres separat fra maskinen. Sorg for at batteriet kasseres pa en trygg og miljøvennlig mnte.
Klippekniven kan forarsake personskader!
Selsem gressklipperen icke lenger er i bruk og skal kasseres, ma den icke sta uten tilsyn, tilgengelig for uvedkommende. Sorg for a oppbevare maskinen og spesielt klippekniven utilgengelig for barn.
5. Symbolforklaring
Obs! Les bruksanvisningen fbr suk.
Fare for personskader! Se til at ingen oppholder segifareomradet.
Fare for personskader!
Trekk ut tennpluggkontakten
før du utforer arbeid på klippeverktøyet, og før du
utforer vedlikeholds- og
rengjøringsarbeid.
Fare for personskade! Hender og foter ma holdes borte fra knivene!
Klippeenheten fortsetter a
gä i noen sekunder etter at
motoren er slätt av (forbrenningsmotor-/knivbrems).
RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Starte forbrenningsmotoren
B Oppsamlerunderdel 1
C Oppsamleroverdel 1
D Bolt 2
E Kabelføring 2 (RM 545, RM 545 T 1)
Nr. Betegnelse Ant.
F Strekkavastning 2 (RM 545, RM 545 T 1)
G Rund flathodet skrue 2 H Dreiehandtak 2
I Styrehylse 2
J Batteri (RM 545 VE) 1
K Lader (RM 545 VE) 1
Bruksanvisning 1
Bruksanvising 1 Forbrenningsmotor
7. Gjore maskinen klar for bruk
7.1 Generell informasjon
Fare for personskade
Les og følg sikkerhetsanvisingene i kapitlet "For din sikkerhet". (⇒ 4.)
- Maskinen skal stä pa et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeitsoppgavene.
7.2 Montere styret
Sette pa styrehylsene:
- Sett styrehylsene (I) på styret (1). Plasser firkanthullet på innsiden av styret. Hullene i styret og firkanthullet i styrehylsen ma stemme overens.
Montere styret:
Fest styret (1) pa begge styreunderdelene (2).
Stikk de runde flathode skruene (G) innenfra og ut gjennom hullene, og skru dem fast med dreiehandtakene (H).
1Montere strekkavlastningen pa venstre side:
Montere strekkavlastningen pa høyre side:
RM 545, RM 545 T:
Det er ingen vaiere pa hoyre side av styret, derfor bortfaller strekkavlastningen pa hoyre side.
- Monteringen av strekkavlastningen (F) på høyre side skjer på samme måte som på venstre side.
7.3 Montere kabelfaringen
7.4 Løsne og feste startsnoren
Fr du fester og Iosner startsnoren, trekker du ut tennpluggstpselet pa forbrenningsmotoren- sett det inn igjen ved behov.
Feste:
- Trykk motorstoppbøylen (1) mot styret, og hold den der.
- Trekk startsnoren (2) langsomt ut, og hold. Slipp motorstoppbxylen.
- Fest startsnoren (2) i snorfaringen (3).
Løsne:
- Løsne startsnoren (2) fra snorforingen (3), og før den langsom tilbake.
7.5 Montere oppsamleren
- Sett oppssamleroverdelen (C) på oppssamlerunderdelen (B).
- Trykk boltene (D) gjennom apningene for disse innenfra.
- Fest oppsmalerverdelen med et lettuce trykk pa oppsmalerunderdelen.
Fest opposamleren. ( 8.8)
7.6 Drivstoff og motorolje
Unngå skader på maskinen!
Fyll pa olje for du starter motoren for forste gang. Bruk en egnet paFYllingstrakt nar du fyller pa motorolje ell er drivstoff.
Motorolje:
Se bruksanvisningen for
forbrenningsmotoren for mer
informasjon om anbefalt motorolje og oljepafyllingsmengde.
Sjekk oljenivaet regelmessig (se bruksanvisningen for
forbrenningsmotoren).
Unnga for hoyt eller for lavt oljeniva. For motorskade!
Skru pa lokket for motoroljen og kontr at det er tett før du tar iBruk
forbrenningsmotoren.
Drivstoff:
Anbefaling: kvalitetsdrivstoff, blyfri bensin. Se bruksanvisingen for forbrenningsmotoren for mer informasjon om anbefalt drivstoffkvalitet (oktan).
8. Betjeningselementer
8.1 Generell informasjon
Fare for personskade
Les og følg sikkerhetsanvisingene i kapitlet "For din sikkerhet". (⇒ 4.)
- Maskinen skal stá pá et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.
8.2 Betjeningselementer på styret
1 Motorstoppbøyle
2 Fremdriftsbøyle
(RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
3 Hendel for Vario-drift
(RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
4 S t a r t k n a p p (RM 545 VE)
Transportstilling - for classbesparende transport og oppbevaring:
- Løsne dreiehändtakene (1) til de roterer fritt. Fri roting hinder at dreiehändtakene løsner helt fra skruene (unngar at de blir borte).
- Fell sammen styreoverdelen (2), og la den ligge pa maskinen.
Arbeidsposisjon - for arbeid med maskinen:
- Hold styreoverdelen (2) med en hand, og fell den bakover.
- Skru fast dreiehändtakene (1).
8.4 Høydejustering av styret
Styret (1) kan festes i 3 posisjoner:
I lavt
II middels
III hoyt
Losne dreiehandtaket for hoydejustering av styret (2) ved a dreie mot urviseren (ca. fem omdreininger).
- Hold styret (1) med begge hendene, og sett det i ønsket posisjon ved a bevege det opp eller ned. Pass pa at innstillingen av styret blir identisk pa venstre og hoyre side.
- Skru fast dreiehandtaket for hýdejustering av styret (2) igjen med urviseren.
8.5 Sentral klippehoydejustering
RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VM:
7 forskjellige klippehoyder kan stilles inn.
Trinn 1:25 mm
Trinn 7:80 mm
RM 545 VR:
6 forskjellige klippehoyder kan stilles inn.
Trinn 1:20 mm
Trinn 6:75 mm
-
Regularingshendelen (1) for hýydejusteringen er plassert på venstre side av maskinen (se bildet).
-
Hold maskinen i handtaket (2), og trekk reguleringshendelen (1) opp og hold den der for a frigjore sperremekanismen. Still inn onsket klippehoyde ved a bevege maskinen opp eller ned.
Du kan se klippehoyden pa klippehoydeindikatoren (3). - Slipp regularingshendelen (1) igjen, og la høydereguleringen gå i ingrep.
8.6 Batteri og lader (RM 545 VE)
Gressklipperen RM 545 VE er 12 utstyrt med en elektrisk starter. Et litium-ion-batteri fungerer som startbatteri. Bruken av batteriet og laderen er beskrevet braupsanvisingen som folver med forbrenningsmotoren.
Batteriet skal kun lades med den medfolgende laderen. Batteriet lades ikke ved bruk av gressklippenen. Trykk på knappen (2) på batteriet for Å kontrollere ladetilstanden.
Første gangs bruk:
- Ta av beskyttelsesklistremerket (1) pa batteriet.
Koble laderen (K) til strvmnettet, og lad batteriet (J) i ca. 10 sekunder. Da slas hviletilstanden (leveringstilstand) av, og batteriet aktiveres. Lad deretter batteriene helt opp.
Ta ut og sette inn batteriet:
- Ta batteriet (J) sideveis mot hýre ut av forbrenningsmotoren, og sett det inn igjen i ompvendt retning.
8.7 Niväindikator
Luftströmmen som kniven 14
genererer, hever niväindikatoren (1).Nar oppsmaleren er full, stopper luftströmmen.Ved for lite luftström gär niväindikatoren (1) tilbake til hviletilstand. Dette er tegn pa at oppsmaleren ma tommas.
AOppsamleren fylles pa
BOppsamleren er fylt
Tøm opposamleren nár den er full (11.4).
8.8 Løsne og feste oppsamleren
Hvis maskinen har bioklipputsty ma biopluggen tas ut av utkastkanalen for oppsamleren festes. ( 10.3)
Feste:
- Apne utkastdekselet (1) og hold det oppe.
- Oppsamleren (2) festes med utsparingene (3) på festet (4) i maskinen.
Lukk utkastdekselet (1) igjen for hand.
Løsne:
- Apne utkastdekselet (1) og hold det oppe.
- Loft opposamleren (2) opp, Iøsne den fra festet (4) og ta den ut.
Lukk utkastdekselet (1) igjen for hand.
9. Sikkerhetsutstyr
Maskinen har flere anordninger som gjorden sikker a bruke og beskytter mot feilbruk.
Fare for personskade!
Ikke bruk maskinen hvis det konstateres feil pa en av sikkerhetsanordningene. Kontakt en forhandler. STIHL anbefaler STIHL forhandleren.
9.1 Sikkerhetsanordninger
Gressklipperen er utstyrt med sikkerhetsanordninger som skal hindre utilsiktet kontakt med klippekniven og klippematerialet/gressavfallet som kastes ut.
Dette innbefatter huset, utkastdekselet, oppsamleren og det forskriftsmessig montere styret.
9.2 Motorstoppbyle
Gressklipperen er utstyrt med en motorstoppinnretning.
Nar forbrenningsmotoren er i drift, kan den stoppes ved a slippe motorstoppbxylen (1).
Forbrenningsmotoren og kniven stanser i Ippet av 3 sekunder.
Fare for personskade!
Hvis det tar lengre tid før kniven stopper, skal maskinen tas ut av drift og leveres inn hos en forhandler.
Måling av utkoblingsforsinkelsen
När forbrenningsmotoren er startet, roterer kniven, og en hvinende lyd kan høres. Utkoblingsforsinkelsen tilsvarer varigheten pa den hvinende lyden etter at forbrenningsmotoren er slätt av. Den kan malés med en stoppeklokke.
10. Informasjon om arbeid
Du farenpenogttgressplen
- ved á klippé med lav kjørehastighet.
- ved á klippe ofte og holde gresset kort.
- ved ikke á klippe gresset for kort ved tørt og varmt vær, sider plenen kan blisvidd av solen og bli stygg.
- ved Å klippe med skarp klippekniv - husk derfor Å slipe klippekniven jevnlig (hos forhandler).
- ved regelmessig à endre klipperetning.
10.1 Brukerens arbeidsområde
Brukeren ma av 15 sikkerhetsgrunner alltid oppholde seg i arbeidsomradyet bak styret nar forbrenningsmotoren startes og mens den kjoer. Sikkerhetsavstanden mellom styret og maskinen ma alltid overholds.
Gressklipperen skal kun brukes av en person om gangen. Se til at ingen oppholder seg i fareomradyet. ( 4.)
10.2 Gressklipper med plenvalse
Denne gjør det mulig á klippe nøyaktig langs kanter eller rundt planter. Dessuten glattes gresset i kjereretningen, og plenen fár et typisk stripemønster.
10.3 Bioclipping
Bioklipperen RM 545 VM er utstyrt med en spesiell multikniv, og bioplugg er allerede montert.
Fare for personskade!
Biopluggen (1) mamonteres for maskinen kan brukes som bioklipper:
- Apne utkastdekselet, og hold det oppe.
- Sett biopluggen (1) inn i utkastkanalen, og fest den pa huset ved a trykke ovenfra til de to festeknastene (2) klikker horbart pa plass.
Lukk utkastdekselet.
Ta ut biopluggen
Biopluggen (1) ma tas ut nár maskinen skal brukes som gressklipper med bakutkast eller gressoppssamler (med egnet oppssamler):
- Apne utkastdekselet, og hold det oppe.
- Trekk festeklaffen (4) opp, og løft biopluggen (1) skratt oppover og ut av utkastkanalen.
- Lukk utkastdekselet (gresskipper med bakutkast), aller fest oppssamleren og lukk utkastdekselet (gressoppsamler).
10.4 Hvordan bruker jeg bioklippfunksjonen?
Ved bioklipping velger du en klippehoyde mellom 4 og 7, siden det gir det besteresultatet.
Hvis klippehøyden erindre, kan gressklipperhuset tilstoppers, og klippekniven kan blokkeres.
Arbeidshastighet og klippehoyde for bioklipping velges sik at multikniven kan finklippe gresset optimalt og man oppnar en jevn og pen gressplen.
Bioklipping bo rkke utfores ved for hoyt og fuktig gress.
11. Ta maskinen i bruk
11.1 Starte forbrenningsmotoren
Unngå skader på maskinen!
Ikke start forbrenningsmotoren i hoyt gress. Hvis det er vanskelig a starte, velger du en hoyere klippehoydeinnstilling.
Den feste gassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalalt arbeidsturtall etter start.
- Kontroller olje- og drivstoffnivået.
(⇒ 7.6)
RM 545, RM 545 T, RM 545 V, RM 545 VM, RM 545 VR:
Trykk motorstoppboylen (1) mot styret, og hold den der.
- 2Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand. Dra snoren deretter hardt og raskt ut til en armlengde. Før startsnoren (2) langsomt tilbake igjen, sik at den rulles opp.
Gjenta prosedyren inntil forbrenningsmotoren starter.
RM 545 VE:
- Kontrollere batteriet: Kontroller ladetilstanden, og lad om nødvendig opp batteriet. (⇒
- Sett inn batteriet (3).
- 2Trykk motorstoppbxylen (1) mot styret, og hold den der.
- Trykk inn startknappen (4) - maksimalt i 5 sekunder, og slipp den. Hvis forbrenningsmotoren ikke starter, venter du i 1 minuttørneste startforsk. Unngajgientatt start mens forbrenningsmotoren gär.
11.2 Slå av forbrenningsmotoren
- Slipp opp motorstoppbxylen (1) 20 for a sla av forbrenningsmotoren. Forbrenningsmotoren og klippekniven stanser etter en kort utkoblingstid.
- RM 545 VE: Hvis maskinen stär uten tilsyn, skal batteriet tas ut av maskinen og oppbevares utilgiengelig for uvedkommenende (f.eks. barn).
11.3 Fremdrift
Gressklipperne RM 545 T,
Unngå skader på maskinen!
Fremdriftsbøylen ma alltid holds helt innate for a unngå skader pa giret.
Justere fremdriftshastigheten (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR):
Unngå skader på maskinen!
Betjen hendelen for Vario-drift (2) kun mens forbrenningsmotoren kjoer.
- Øke kjorehastigheten: Trekk hendelen for Variodrift (2) bakover under kjøringen.
- Redusere kjorehastigheten: Skyy hendelen for Vario-drift (2) fremover under kjoringen.
11.4 Tømme oppssamleren
Fare for personskade!
Frdu Iosner oppsamleren, slar du av forbrenningsmotoren og venter til klippekniven har stanset.
En oppsmler som er helt full, kan veie opptil 16 kg.
Losne og sett ned oppssamleren. ( 8.8)
- Åpne oppsmaleren med laseklaffen (1). Vipp opp oppsmaleroderden (2), og hold den. Snu oppsmaleren opp-ned, og tøm ut klippematerialet/gressavfallet. Hold oppsmaleren i handtakene (3, 4) på oppsmaleroderden og oppsmalerunderdelen, og tøm den.
Lukk oppsmaleren.
Fest opposamleren. ( 8.8)
12. Vedlikehold
12.1 Generell informasjon
Fare for personskader!
Les sikkerhetsanvisingene i kapitlet "For din sikkerhet" ( 4)
Foreta árlig vedlikehold hos forhandleren:
Gressklipperen bør kontrolleres árlig hos en forhandler. STIHL anbefaler at du kontakter STIHL forhandleren.
12.2 Rengjoring
Vedlikeholdsinterval: Alltid etter bruk
Skansom behandling forhindrer skader paskinen, og forlenger brukslevetiden.
A
Fare for personskade!
Slá av forbrenningsmotoren, trekk ut tennpluggstöpelet, ta ut batteriet (ved RM 545 VE) og la maskinen avkjoles.
Tom drivstofftanken (kjor den tom)
fdr du plasserer maskinen i
rengjoringsstilling.
Utkastdekselet ma vare apent for at maskinen skal sta trygt i rengjoringsstillingen.
- Velg høyeste klippetrinn. (⇒ 8.5)
Ta av opposamleren. ( 8.8) - Legg styreoverdelen (1) bakover.
- Apne utkastdekselet (2) og hold det oppe.
- Løft maskinen foran etter bærehändtaket (3), og sett den i rengjøringsstillingen som vises på bildet.
Informasjon om rengjaring:
Fjern smuss ved hjelp av sma mengder vann og en børste eller klut. Pass spesielt pa a rengjore ogsa klippekniven. Ikke rett vannstraler mot deler pa forbrenningsmotoren, tetninger og lagerpunkter.
- Bruk en trepine til à lôsne gress som har satt seg fast.
- Bruk spezialrens (f.eks. STIHL spezialrens) om nødvendig.
12.3 Kontrollere knivslitasjen
Vedlikeholdsinterval: Førhverbruk
Fare for personskade!
Knivslitasjen varierer avhengig av bruksområdet og -tiden. Hvis maskinen ofte brakes pa underlag med mye sand eller pa steder der det er tørt, utsettes kniven for støre belastning og slites unnormal raskt. En slitt kniv kan brekke og forårsake alvorlige persorskader. Følg derfor alltid anvisingene for vedlikehold av kniven.
Vipp opp gressklipperen i rengjoringsstilling. ( 12.2)
- Rengjørkniven (1).
- Knivtykkelsen A skal males ved minst fem punkter med en skyvelaere. Minimumsverdien for knivtykkelse gjelder ogsa ved vingene.
Standardkniv:
Legg en linjal (2) mot den aktuelle knivkanten, som vist pa bildet, og mal nedslipingen B.
- Multikniv (RM 545 VM):
Kontroller minste bredde med en skyvelaere pa det smaleste stedet bak knivbladene.
- Skru på knivskruen (3) med ny laseskive (4), og stram. Tiltrekkingsmoment: 60 - 65 Nm
12.4 Demontere og montere kniven
25 26
Demontering:
- Bruk en stottebukk (1, ca. 60 × 60 ~mm ) som mothold for kniven (2).
- Skru ut knivskruen (3) med en skrungkkel med vidde 17.
Fjern kniven (2), knivskruen (3) og laseskiven (4).
Montering:
Fare for personskade!
Kniven (2) skal bare monteres sik som vist pa bildet. De oppoverboyde knivbladene skal peke oppover.
Overhold det foreskrevne
tiltrekkingsmomentet for knivskruen
nøye, ellers kan ikke
klippeverktøyet brukes trygt. Sikre i tillegg knivskruen (3) med
Loctite 243.
- Demonter kniven. (⇒ 12.4)
- Stikk en skrutrekker (1) gjennom det midtre hullet (2) i kniven (3), og still kniven vannrett.
Hvis kniven er riktig balansert, forblir den i/DDne vannrette stillingen.
Hvis klippekniven heller mot en side, skalijke siden etterslipes sik at det blir likevekt. ( 12.6)
12.6 Slope klippekniven
STIHL anbefaler at du kontakter fagfolk for à fá slipt klippekniven. Hvis kniven slips feil (feil vinkel, ubalanse osv.), pavirkes maskinfunksjonen.
Slipeveiledning:
- Demoner klippekniven (⇒ 12.4).
- Avkjol klippekniven under sliping, f.eks. med vann. Ikke la kniven bli blä, da dette reduserer holdbarheten.
- Slip kniven jevnt for a unnga vibrasjoner som skyldes ubalanse.
Ha en slipevinkel pa 30^
Fjern eventuelle grader paskjaerekanten etter avsluttet sliping vedhjelp av et fint slopepapir.
Overhold slitegrensene. ( 12.3)
12.7 Justere vaieren for fremdrift
Vedlikeholdsinterval: Etter behov
Spenningen til vaieren er riktig innstilt fra fabrikken.
Vaieren mä i falgende tilfeller etterjusteres:
Hvis fremdriften ved aktivert fremdriftsbyle ikke er forskriftsmessig innstilt etter lenghte brukstid.
- Hvis fremdriften er permanent aktivert.
- Det innebærer at gressklipperen beveger seg utilitiesket nár du trekker i startsnoren, selv om fremdriftsbøylen ikke betjenes.
Fare for personskade!
- Nár du skrur reguleringsskruen (1) mot venstre i retning "+" på styreoverdelen, økes strammingen av vaieren. Hvis du skrur mot "-", reduseres strammingen.
12.8 Forbrenningsmotor
Vedlikeholdsinterval:
Se bruksanvisingen for forbrenningsmotoren.
Generell informasjon:
Les betjenings- og vedlikeholdsinformasjonen i forbrenningsmotorens bruksanvising.
For a oppnå lang levetid er det spesielt viktig à passer à at oljeniváet aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig.
Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepafyllingsmengde finner du ogsa i forbrenningsmotorensBruksanvising.
Kjøleribbene ma rengjores jevnlig for a sikre tilstrekkelig kjoling av forbrenningsmotoren.
12.9 Vedlikeholde batteriet og laderen
Vedlikeholdsinterval:
Se bruksanvisingen for forbrenningsmotoren.
12.10 Hjul og gir
Hjullagrene er vedlikeholdsfrie.
Giret er vedlikeholdsfritt.
12.11 Vedlikeholde plenvalsen
Drivkjeden mä smøres jevnlig.
Kulelagrene og valsene er vedlikeholdsfrie.
Vedlikeholdsinterval: En gang i Året eller ved behov
- I forbindelse med servicearbeiter løsnes skruen (1, Torx 25), ogdekselet (2) tas av.
Smr drivkjeden med vanlig smrefett.
12.12 Oppbevaring og vinterlagring
Oppbevar maskinen i et tort, lukket rom med lite stov. Sorg for a oppbevar maskinen utilgengelig for barn.
Sorg for a fà utbedret eventuelle feil før maskinen settes bort for lengre tid. Maskinen skal alltid ære i driftssikker stand.
Tøm drivstofftanken og forgasseren (f.eks. ved á kjore den tom) ved lengre driftsopphold.
Husk i tillegg falgende hvis maskinen skal settes bort i lengre tid (vinterlagring):
- Rengjør alle delene grundig.
Smr alle bevegelige deler godt inn med olje aller fett. - Skru ut pennpluggen (se bruksanvisingen for forbrenningsmotorens), og fyll ca. 3cm^3 motorolje gjennom pennpluggapningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten pennplugg (dra i startsnoren).
Brannfare! Pá grunn av
Pá grunn av brannfaren er det viktig at du holder tennpluggstopslet unna hullet for tennpluggen.
- Skru inn igjen tennpluggen (sebruksanvisingen for forbrenningsmotoren).
- Skift olje (se bruksanvisingen for forbrenningsmotoren).
RM 545 VE:
- Ta ut batteriet, og oppbevar det atskilt fra maskinen og utilgengelig for barn og uvedkommende i et tort, stv- og frostfritt rom.
Lad batteriet welt opp for sesongstart. ( 8.6)
13. Transport
13.1 Transport
Fare for personskade!
Les grundig gjennom kapitlet "For din sikkerhet" for du transporterer maskinen. ( 4.)
Bruk alltid egnet verneutstyr (vernesko, solide hansker) under transporten.
Trekk ut tennpluggspostpelet før du lfterller transporterer maskinen. Av sikkerhetsmessige grunner anbefaler STIHL at maskinen Iftes/bares av to personer. Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" nár du skal Iofte maskinen.
Baere maskinen:
Loft maskinen etter bareahandtaket foran (1) og styret (2). Hold god avstand til klippekniven, pass saerlig pa foter og bein.
Emballasjen, maskinen og
tilbehoret er produsert av gjenvinnbare materialer og ma kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdictoffer. Maskinen br derfor leveres til gjenvinning etter at maskinens normale levetid er nadd. Nar maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (4.10)
Kontakt nærmestre resirkuleringsstasjon erler forhandleren for informasjon om hvordan avfallsproduktene skal händteres.
15. Minimere slitasjen og unngå skader
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt
(spesielt med hensyn til sikkerhet, betjening og vedlikehold) aller at det er brukt ikke-godkjente pabyggings- uller resvedeler.
Følg disse henvisningene for a unngskader aller unnormal slitasje pa din STIHLMaskin:
1. Slitedeler
Enkelte av komponentene på STIHLMaskinen utsettes for normal slitasje ogsa när produit brukes i henhold til bestemmelsene. Disse komponentene mskiftes ut i tide, avhengig av hvordan og hvor mye produit brukes.
Det innbefatter blant annet:
-Klippekniv eller multi
- O p p s a m l e r
Kilerem (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
- Skrapelister
-Batteri (RM 545 VE)
- Drivkjebe (RM 545 VR)
2. Folg informasjonen i denen braksanvisningen.
Bruk, vedlikehold og lagring av STIHL maskinen mä skje i henhold til informasjonen i/DDne braksanvisingen. Brukeren m' selv ta ansvaret hvis det oppstär skader fordisikkerhets-,Bruks- og vedlikeholdsforskriftene icke er fulgt.
Dette gelder spesielt for:
-
Endringer på produit som/DD er godkjent av STIH.
-
Bruk av drivstoff som STIHL/DD he k har godkjent (smreimidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren).
Bruk av verktoy ell er tilbehor som icke er tillatt ell er egnet for maskinen, eller som har darlig kvalitet.
- Ikke forskriftsmessig bruk avproduktet.
- Bruk ved sportsarrangemente aller andre konkuranser.
- Skader som følgæ av atprodukter er brukt med defekte komponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", ma utfores regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, fár STIHl forhandlerne regelmessig tilsendt tekniisk informasjon.
Hvis disse arbeidene forsommnes, kan det oppsta skader somBrukeren er ansvarlig for.
Slike skader er blant annet:
-Korrosjonsskader og andre skader som oppstar som falgge av uegnet lagringssted.
- Skader på maskinen grunnet bruk av resedeler medarilyk kvalitet.
- Skader som skyldes at vedlikehold发展模式 utført i rett tid aller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.
16. Vanlige reserverdeler
Klippekniv for RM 545, RM 545 T,
RM 545 V, RM 545 VE, RM 545 VR:
6340 702 0100
Festeelementene til kniven (f.eks. knivskruen) ma skiftes ut ved utskifting og montering av kniven. Reservedeler fores av STIH forhandlere.
17. EU-samsvarserklaering
17.1 Gressklipper STIHL RM 545.0,
RM 545.0 T, RM 545.0 V, RM 545.0 VE,
RM 545.0 VM, RM 545.0 VR
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
- Modell: Gressklipper
-Merke:STIHL
- Type: RM 545.0, RM 545.0 T,
RM 545.0 V, RM 545.0 VE,
RM 545.0 VM, RM 545.0 VR
Navn og adresse til medvirkende oppnevnt instans:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nurnberg
Den tekniske dokumentasjonen oppbevares hos avdelingen for Produktgodkjenning hos STIHL Tirol GmbH.
Produksjonsar og maskinummer er angitt
pä gressklipperen.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
pa vegne av
Matthias Fleischer, leder for forsknig og utvikling
pá vegne av
Sven Zimmermann, kvalitetsansvarlig
18. Tekniske data
RM 545.0, RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM
RM 545.0 VR:
Klippehøyder 25 - 80 mm
Hjul-Ø bak 200 mm
Vekt 27 kg
Stoyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt
nivà LwAd 95 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykkniva pa
arbeitedsplassen L_pA 82 dB(A)
Usikkerhet K_pA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Malt verdi a_hw 4.80 m/ sek^2
Usikkerhet Khw 2,40 m/sek2
Måling iht. EN 20643
RM 545.0 T:
Typebetegnelse
forbrenningsmotor Series 650 EXi
Slagvolum 163 ccm
Klippehøyder 25 - 80 mm
Hjul-0bak200mm
Hjuldrift, bakhjul 1 gir
Vekt 29 kg
Stoyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt
nivLwAd 95 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykkniva pa
arbeidsplassen L_pA 82 dB(A)
Usikkerhet KpA 2dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Malt verdi a_hw 4,80 m/sek2
Usikkerhet Khw 2,40 m/sek2
Måling iht. EN 20643
RM 545.0 V:
Typebetegnelse
forbrenningsmotor Series 650 EXi
Slagvolum 163 ccm
Klippehøyder 25 - 80 mm
Hjul-0bak200mm
Hjuldrift, bakhjul Vario
Vekt 29 kg
Stoyutslipp
I henhold til direktiv 2000/14/EC:
RM 545.0 V:
Garantert lydeffekt
niva LwAd 95 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykkniva pa
arbeitklassen L_pA 82 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk Hait.
EN 12096:
Malt verdi a_hw 4,80 m/sek2
Usikkerhet Khw 2,40 m/sek2
Måling iht. EN 20643
RM 545.0 VE:
Typebetegnelse
forbrenningsmotor Series 675 iS
Slagvolum 163 ccm
Lithium-ion-batteri og Se bruksanvis-
lader ningen for
forbrenningsmo
toren
Klippehøyder 25 - 80 mm
Hjul-0bak200mm
Hjuldrift, bakhjul Vario
Vekt 31 kg
Stoyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt
niva LwAd 96 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykkniva pa
arbeitklassen L_pA 83 dB(A)
Usikkerhet KpA 2 dB(A)
RM 545.0 VE:
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Malt verdi a_hw 4,80 m/sek2
Usikkerhet Khw 2.40 m/sek2
Måling iht. EN 20643
RM 545.0 VM:
Typebetegnelse forbrenningsmotor Series 650 EXi
Slagvolum 163 ccm
Klippehøyder 25 - 80 mm
Hjul-0bak 200 mm
Hjuldrift, bakhjul Vario
Vekt 30 kg
Stoyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-niva LwAd 95 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykkniva pa arbeidsplassen L_pA 82 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk ih. EN 12096:
Malt verdi a_hw 4,80 m/sek2
Usikkerhet Khw 2,40 m/sek2
Måling iht. EN 20643
RM 545.0 VR:
Typebetegnelse forbrenningsmotor Series 650 EXi
RM 545.0 VR:
Slagvolum 163 ccm Nominell effekt ved 2,4 - 2800 nominelt turtall kW - o/min
Start Snorstart
Drivstofftank 1,0 I
Turtall, knivbjelke 2800 o/min
Klippehoyder 20-75 mm
Valser-0bak 90 mm
Drivalse Vario
Vekt 30 kg
Stoyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-niva L_WAd 95 dB(A)
I henhold til direktiv 2006/42/EC: Lydtrykknivå pa
arbeidsplassen L_DA 82 dB(A)
Usikkerhet KpA 2 dB(A)
Hand-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht. EN 12096:
Malt verdi ahw 4,20 m/sek2
Usikkerhet Khw 2,10 m/sek2
Måling iht. EN 20643
Transport av litium-ion-batterier:
RM 545.0 VE: De anvendte litium-ion-batteriene er i trad med forutsettingene som er nevt i UN-handboken ST/SG/AC.10/11/rev.5 del III, underkapittel 38.3.
Ingen spesielle vilkar gelder ved frakt av disse batteriene med veitransport til maskinens brakssted.
Folgj geldende nasjonale forskritter ved fly-ller battransport.
Se http://www.stihl.com/safety-datasheets for mer transportinformationjon.
18.1 REACH
REACH er navnet pa en EU-bestemmelse for registering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes pa www.stihl.com/reach.
19. Feilsøking
Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandieren.
Se bruksanvisingen for forbrenningsmotoren.
Feil/problem:
Forbrenningsmotoren starter/DD
Muligarsak:
Tiltak:
-Motorstoppboylen er icke aktivert.
- RM 545 VE: Batteri utladet ell er defekt
- Drivstofftanken er tom; drivstoffrøret er tilstoppet.
- Darlig, forurenset aller gammadelt drivstoff i tanken.
- Luftfilteret er skittent.
-Tennpluggsptselet er koblet fra tennpluggen; pluggledningen er darelig festet på kontakten.
Tennpluggen er tilset etller skadet; feil elektrodeavstand.
Gressklipperhuset er blokkert.
-Trykk motorstoppboylen mot styret, og hold den der. ( 9.2)
- RM 545 VE: Lad opp batteriet eller skift det ut. (⇒ 8.6)
-Fyll pa drivstoff / rengjor drivstoffrøret.
- Bruk alltid blyfri bensin av god kvalitet; rengjør forgasseren.
-Rengjor luftfilteret.
Koble til pennpluggstøpselet; kontroller forbindelsen mellom pluggledningen og støpselet.
-Rengjor ellr skift ut tennpluggen; juster elektrodeavstanden.
-Rengjør gressklipperhuset -trekk foprst ut tennpluggsptselet, og pa
RM 545 VE skal ogsa batteriet tas ut. ( 12.2)
Feil/problem:
Vanskelig a starte, aller effekten til forbrenningsmotoren avatar.
Mulig arsak:
-Klippekniven er slitt.
-Klipping av for hoyt ellr for fuktig gress.
Tiltak:
- Skift ut klippekniven. ( 12.4)
- Tilpass klippehøyden og-hastigheten etter klippeforholdene. ( 10.) ( 8.5)
Feil/problem:
Ujevn klipping, gressplenen blir gul
Mulig arsak:
- For lav't oljenivá i forbrenningsmotoren.
-Kjøleribbbene er skitne.
Tiltak:
- Skift motorolie. (⇒ 7.6)
-Rengjor kjoeribbene. ( 12.2)
Feil/problem:
Hendelen for Vario-drift har blitt flyttet i feil retning.
-Vaieren for Vario-drift har Iøsnet erer defekt (f.eks. bøyd).
Tiltak:
- Flytt hendelen for Vario-drift i riktig retning. ( 11.3)
-Fest ellr skift ut vaieren for Variodrift.
Feil/problem:
Sterke vibrasjoner under drift.
Mulig arsak:
- Knivskruen er Iøs.
- Ubalanse på kniven på grunn av feil sliping av eller brist.
-Klippeenheten er defekt. - Forbrenningsmotoren sitter Iøst.
Tiltak:
- Stram knivskruen. ( 12.4)
-Etterslip (balanser)ller skift ut kniven. ( 12.5) ( 12.6)
-Kontroller og eventuelt reparer kniven, knivakselen og knivfestet. - Stram skruene for a feste forbrenningsmotoren.
20. Serviceplan
20.1 Bekreftelse av overleveringen
20.2 Servicebekreftelse
Forhandleren bekrefter det utfarte arbeidet ved a fylle ut de angitte feltene.
Service utfort
Dato for neste service
Hej!
Beskrivning av bruksanvisingen 218
Tankning - hantering av bensin 220
Stanga av forbränningsmotorn 230
Driving 230
Tomma grasuppsamlare 230
Underhäll 230
Allmant 230
Gora rent maskinen 230
Kontrollera knivslitage 231
2.2 Beskrivning av bruksanvisingen
4.2 Tankning -hantering av bensin
Livsfara!
Hàll tredje person borta fran det farliga omraret.
forbränningsmotorn
Stanga av forbränningsmotorn
RM 545 VE:
Satta i batteriet, starta forbränningsmotorm
RM 545 VE:
Stanga av forbränningsmotorn
RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:
Koppla in drivning
RM545V,RM545VE, RM 545 VM, RM 545 VR: Stalla in korbastigheten
A Grasuppsamlaren fylls
BFull grasuppsamlare:
Tom den fulla grasuppsamlaren ( 11.4)
11.2 Stanga av forbranningsmotorn
Oren klippning, grasmattan blir gul.
Möligorsak:
- Kniven ar slo aller utsitten.
-Klipphastigheten ar for hoge fforhallandetill klipphojden.
Atgard:
1. Indholdsfortegnelse
Batteri og ladeapparat 266
Vedligeholdelse og reparation 270
Benzin og motorolie 273
Betjeningsdele 273
Generelt 273
Batteri og ladeapparat
(RM545VE) 274
Niveaumal 274
Plaenklippere med plenetromle 275
Granulering 275
Tm graesopsamlingskurv 277
Vedligeholdelse 277
Generelt 277
Rengor maskinen 277
Kontroller knivens slid 278
Demonter og monter kniv 278
Kontroller knivenes balance 278
Slibkniven 278
Vedligehold batteri og ladeapparat 279
Miljobeskyttelse 280
Servicebekraeftelse 285
Billeder og tekst beskriver saerlige betjeningstrin.
Tekster med saerlig betydning:
Hold benzin væk fra gnister, aben ild, gloder, varme kilder og andre antaendelseskilder. Ryngning forbudt!
4.3 Batteri og ladeapparat
forbraendingsmotoren skal følges, og den skal opbevares sikkert. I dette vejledning er beskrevet, hvordan batteriet og ladeapparatet anwendes sikkert.
Brug kun originalt batteri og ladeapparat.
Beskyt batteriet og ladeapparatet mod regn og fugt, og sorg for, at det ikke tabes.
Anvend kun batterier, der/DD er beskadigede ell deformerede, og anvend kun ubeskadigede ladeapparater.
Bær handsker og egnede beskyttelsessbriller under knivens silning!
Vær opmaerksom på kommunale forskritter for anvendelsestider for havemaskiner med forbraendingsmotor eller elektrisk motor.
Hold eller for aldrig haender og fddder mod, over uller under de roterende dele.
ForsogIkke at inspicere kniven, mens plaeneklipperen korer. Lad vare med at abne
tendrørshæten af, og tag ogsa batteriet ud (ved RM 545 VE),
4.8 Vedligeholdelse og reparation
E Kabelføring 2 (RM 545, RM 545 T 1)
F Ledningsbajningsbeskyt
telse
(RM 545, RM 545 T
G Fladrundbolt 2
H Drejegreb 2
7.6 Benzin og motorolie
8.6 Batteri og ladeapparat (RM 545 VE)
A Graesopsamlingskurven fyldes
10.2 Plaeneklippere med plenetromle
12. Vedligheholdelse
12.1 Generelt
Risiko for kvaestelser!
12.4 Demoner og monter kniv
Demontering:
12.9 Vedlidgehold batteri og ladeapparat
Vedligeholdelsesinterval:
12.12 Opbevaring og laengere pauser (winterpause)
graesopsamlingskurv 60 I
Laengde 147 cm
Bredde 48 cm
Hojde 102 cm
RM 545.0:
Typebetegnelse,
