| Producttype | Duwwerkgrasmaaier (RM 545) of zelfrijdend (andere varianten) |
| Merk | STIHL |
| Model | RM 545 (en varianten: RM 545 T, V, VE, VM, VR) |
| Snijbreedte | 43 cm |
| Snijhoogte | 25 – 80 mm (7 standen) voor standaardmodellen; 20 – 75 mm (6 standen) voor RM 545 VR |
| Capaciteit opvangbak | 60 liter |
| Motortype | 4-takt, Briggs & Stratton |
| Start | Trekstarter (RM 545, T, V, VM, VR) of elektrisch (RM 545 VE) |
| Brandstof | Loodvrije benzine, tank 1,0 liter |
| Mes toerental | 2800 t/min |
| Aandrijving | Nee voor RM 545; achterwiel 1 snelheid (T) of Vario (V, VE, VM, VR) |
| Voorwaartse snelheid (zelfrijdend) | RM 545 T: 3,6 km/u; andere Vario: 2,2 – 3,8 km/u (VR: 2,4 – 4,0 km/u) |
| Gewicht | 27 kg (RM 545); tot 31 kg afhankelijk van variant |
| Afmetingen (L × B × H) | 147 × 48 × 102 cm |
| Wieldiameter | Voor 180 mm, achter 200 mm (RM 545 VR: achterrol 90 mm) |
| Snijinrichting | Standaard mes of biplan mes (RM 545 VM voor mulching) |
| Functies | Opvang, achteruitworp, mulching (RM 545 VM), tuinrol (RM 545 VR) |
| Veiligheid | Motorstoppbeugel (stop in < 3 s), beschermkap, anti-startinrichting |
| Gegarandeerd geluidsniveau | 95 dB(A) (RM 545, T, V, VM, VR); 96 dB(A) (RM 545 VE) |
| Trillingen (hand-arm) | 4,80 m/s² (behalve VR: 4,20 m/s²), onzekerheid 2,40 m/s² |
| Onderhoud | Reiniging na elk gebruik, controle en slijpen van het mes, olie verversen |
| Gangbare reserveonderdelen | Standaard mes (6340 702 0100), biplan mes (6340 702 0120), bevestigingsschroef (9008 319 9075), borgring (0000 702 6600) |
| Garantie | Fabrieksgarantie STIHL (raadpleeg dealer) |
Veelgestelde vragen - RM 545 STIHL
Gebruikersvragen over RM 545 STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding RM 545 - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RM 545 van het merk STIHL.
GEBRUIKSAANWIJZING RM 545 STIHL
Grasfangkorb entleeren 26
Wartung 26
Allgemein 26
Gerat reinigen 26
11.4 Grasfangkorb entleeren
Verletzungsgefahr!

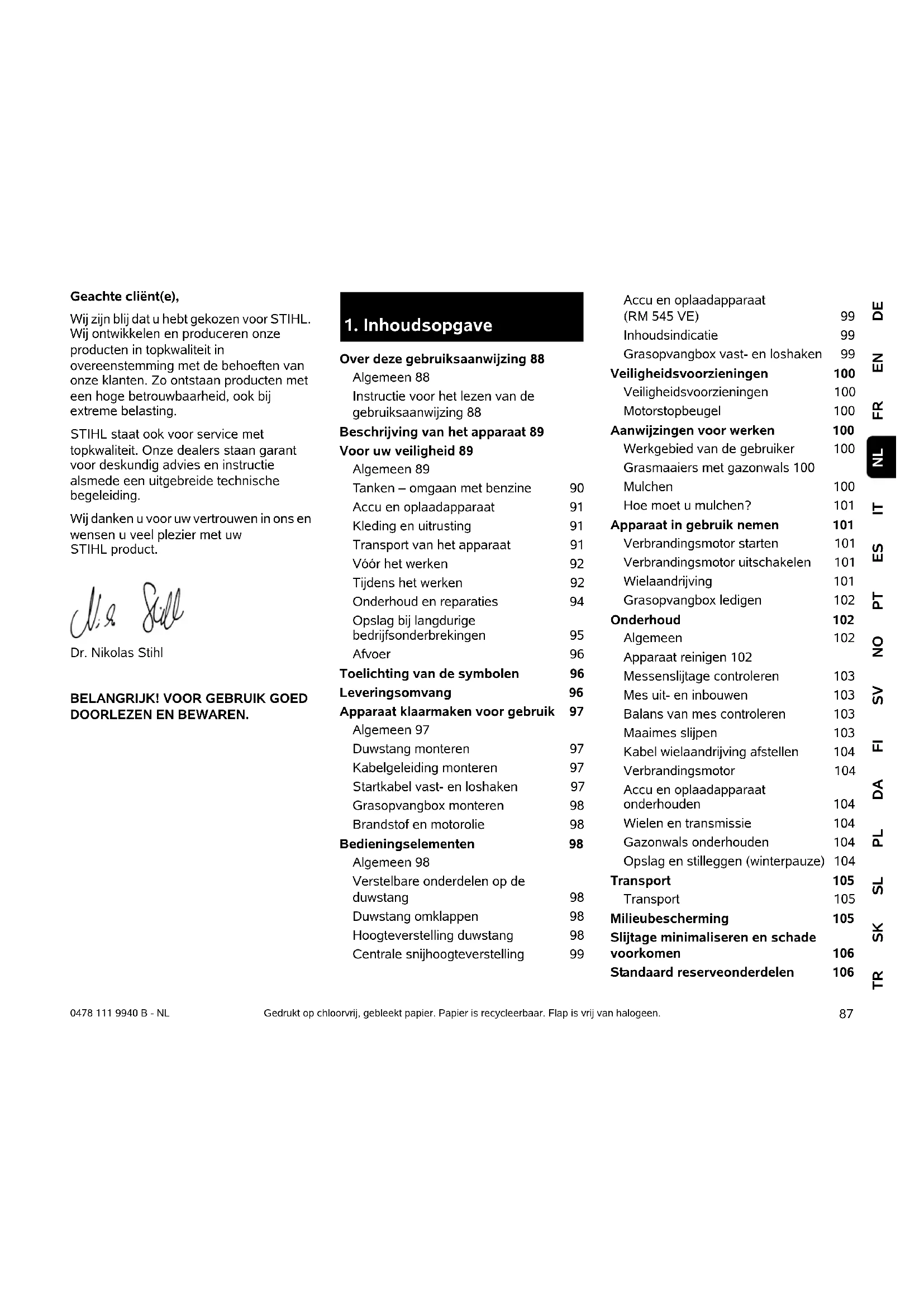

Wij zijn blij dat u heb gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
1. Inhoudsopgave
Over deze gebruiksanaanjijing 88
Algemeen 88
Instructie voor het lezen van de gebruiksaanwijzing 88
Beschrijving van het apparaat 89
Voor uw veiligkeit 89
Algemeen 89
Tanken - omgaan met benzine 90
Accu en oplaadapparaat 91
Kleding en uitrusting 91
Transport van het apparatus 91
Voor het werken 92
Tijdens het werken 92
Onderhoud en reparaties 94
Opslag bij langdurige
bedrijfsonderbrekingen 95
Afvoer 96
Toelichting van de symbolen 96
Leveringsomvang 96
Apparaat klaarmaken voor gebruik 97
Algemeen 97
Duwstang monteren 97
Kabelgeleiding monteren 97
Startkabel vast-en loshaken 97
Grasopvangbox monteren 98
Brandstof en motorolie 98
Bedieningselementen 98
Algemeen 98
Verstelbare onderdelen op deduwstang 98
Duwstang omklappen 98
Hoogeteverstelling duwstang 98
Centrale snijhoogteverstelling 99
rij, gebleekt papier. Papier is recycleerbaar. Flap is v
Accu en oplaadapparaat
(RM 545 VE) 99
Inhoudsindicatie 99
Grasopvangbox vast-en loshaken 99
Veiligheidsvoorzieningen 100
Veiligheidsvoorzieningen 100
Motorstopbeugel 100
Aanwijzingen voor werken 100
Werkgebied van de gebruiker 100
Grasmaiers met gazonwals 100
Mulchen 100
Hoe moet u mulchen? 101
Apparaat in gebruik nemen 101
Verbrandingsmotor starten 101
Verbrandingsmotor uitschakelen 101
Wielandrijving 101
Grasopvangbox ledigen 102
Onderhoud 102
Algemeen 102
Apparaat reinigen 102
Messenslijtage controleren 103
Mesuit-eninbouwen 103
Balans van mes controeren 103
Maaimes slijpen 103
Kabel welaandrijving afstellen 104
Verbrandingsmotor 104
Accu en oplaadapparaat onderhonden 104
Wielen en transmissie 104
Gazonwals onderhoden 104
Opslag en stilleggen (winterpauze) 104
Transport 105
Transport 105
Milieubescherming 105
Slijtage minimaliseren en schade
voorkomen 106
Standaard reserveonderdelen 106
EU-conformiteitsverklaring 107
Grasmaier STIHL RM 545.0,
RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM
RM 545.0 VR 107
Onderhoudsschema 111
Leveringsbevestiging 111
Servicebevestiging 111
2. Over deze gebruiksaanwijzing
2.1 Algemeen
Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.
STIHL werkdt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�n waarom voorbehonden.
Op basis van gevevens of afbeeldingen uit dit boekje kuren bijgevolg geen aanspraken worden gemaakt.
Het is möglichk dat in deze gebruiksaanwijzing modellen worden beschreiben die nicht in elk land verkrijgbaar zich.
Deze gebruiksaanwijzing is
auteursrechtelijk beschermd. Alle rechten blijven voorbehonden, met name hetrecht op het kopieren, vertalen en het verwerken met elektronische systemen.
2.2 Instructie voor het lezen van de gebruiksaanwijzing
Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.
Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.
Kijkrichting:
kijkrichting bij gebruik links en rechts in de gebruiksaaanwijzing: de gebruiker staat darüber het apparaat en kijkt in de rijrichting maar voren.
Hoofdstukverwijzig:
aar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzingaar een hoofdstuk: ( 4.)
Markeringen van tekstpassages:
de beschreiben aanwijzingen{kunnenzoals in de volgende voorbeelden gemarkeerd zich.
Handelingen waar bij ingrijpen van de gebruiker vereist is:
- Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...
Algemene opsommingen:
-productgebruik bij sport- of wedstrijdevenementen
Teksten met aanvullende betekenis:
tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.
Gevaar!
Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen+zijn noodzakelijk of verboden.
Waarschuwing!
Kans op letsel. Bepaalde handelingen voorkomen möglich of waarschijnlijk letsel.
Voorzichtig!
Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.
Aanwijzing
Informatie voor een better apparaatgebruik en om een möglichnesteigenlijkgebruik te vermijden.
Teksten met afbeeldingverwijzing:
afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.
Het camerasymbol koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.
3. Beschrijving van het apparaat
1 Bovenstuk duwstang met verstelbare onderdelen ( 8.2)
2 Duwstangversterking
3 Startkabel
4 Draaiknop
5 Uitwerpklep
6 Typeplaatje met machinenummer
7 Verbrandingsmotor
8 Bougiestekker
9 Handgreep
10 Behuizing
11 Stootstrip
12 Aanduiding snijhoogte
13 Centrale snijhoogteverstelling
14 Draaiknop hoogteverstelling duwstang
15 Grasopvangbox
16 Inhoudsindicatie
17 Accu (RM 545 VE)
18 Mulchhulpstuk (RM 545 VM)
19 Gazonwals (RM 545 VR)
4. Voor uw veiligheid
4.1 Algemeen
Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht
wordengenomen.
Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de
gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.
Volg de gebruiks-en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.
Deze veiligheidsmaatregelen zich onontbeerlijk voor uwveiligheid,maar deze opsomming is Nietuitputtend. Gebruik het apparaat altid verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.
Maak u vertrouwd met de bedieningsonderdelen en het gebruik van de machine.
Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening van het apparaat vertrouwd zijn. Elke gebruiker要去 voor de eerste ingebruikname vragen om een deskundige en practische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werkken.
Bij deze instructie要去 gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zich.
Ook wonneer u het apparaat volgens de voorschriften bedient, blijven er risico's bestaan.
Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmaterialiaal. Houd verpakkingsmaterialiaal.altijd buiten het bereik van kinderen.
Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruiksaanwijzing is onderdeel van het apparaat en要去 algtd worden meegegeven.
Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.
Controleer of de gebruiker lichamelijk, zintuigelijk en geestelijk in staat is om het apparaat te bedieren en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijkde of geestelijkbeperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijk persoon mee werken.
Controleer of de gebruiker meerderjarig is of conform nationale regelgeving onder toezicht voor een beroep worden opgeleid.
Let op - gevaar voor ongevallen!
De grasmaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.
Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld Niet worden ingezet voor volgende taken (onvolledige opsomming):
- het trimmen van bosjes, heggen en struiken,
- het snoeien van rankgewas,
- gazononderhoud op dakbeplantingen en in bloembakken,
- het hakselen enklein hakken van boom-en heggensnoeisel,
- het schoonmaken van voetpaden (opzuigen, wegblazen),
- het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.
- het Transporteren van maaigoed, buiten de in de waarvoort bedoelde grasopvangbox.
Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte als het gaat om vakkundige montage van accessoires die door STIHL zich goedgekeurd. Andere wijzigingen leiden tot het verrallen van uw garantie. Neem voor informatatie over goedgekeurde accessoires contact op met uw STIHLvakhandelaar.
Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.
Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparatus.
Bij het gebruik op openbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.
Opgelet! Gevaar voor de gezondheid door trillingen!
Een overmatige belasting door trillingen kan schade aan de
bloedsomloop en het zenuwstelselveroorzaken,vooral bij personnes met circulatiestoornissen.Raadpleeg een arts wanner er symptomen optreden die door de trillingen zouden+kennen jinveroorzaakt.
Dergelijkke symptomen treden voornamelijk op in de vingers, handen of polsen en zich bijvoorbeeld (onvolledige opsomming):
- gevoelloosheid,
-pi j n,
slappe spieren,
-huidverkleuringen, - onaangenaam kriebelen.
Houd de duwstangijdens het werken stevig maar Niet verkrampt met beiden handen op de waarvoor bedoelde plaatsen vast.
Plan de werkelijk den zodenig dat hoge belasting gedurende langere tijd worden voorkomen.
Laat het apparaat alleen los, als het op een horizontally vlak staat en nicht vanzelf kan wegrollen.
4.2 Tanken - omgaan met benzine
Levensgevaarlijk!
Benzine is gifting en in hoge mate ontvlambaar.
Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de
doppen stevig vast. Om veiligheidsredenen moeten defecte afsluitingen worden verrangen.
Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding{kennen om eruit te drinken.
Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!
Tank alleen in de buitenlucht en rook nicht tijdens het tanken.
Schakel de verbrandingsmotor voor het bijtanken UIT en LAST aan dieze afkoelen.
De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hetemachine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.
Vul de brandstoftank nooit tot boven de onderkant van de vulplug, zodat de brandstof ruimte heeft om uit te zetten. Volg ook de aanwijzingen in de gebruiksaanwijzing van de verbrandingsmotor op.
Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen zijn verdampt (droog vegen).
Gemorste brandstof moet meteen worden afgeveegd.
Verwissel van kleding als er benzine op is gemorst.
Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonken in aanraking komen en ontbranden.
Als de tank要去 worden geleegd,要去 dit in de buitenlucht worden uitgevoerd.
4.3 Accu en oplaadapparaat
De gebruiksaanwijzing van de verbrandingsmotor opvolgen en goed bewaren. In de gebruiksaanwijzing leest u hoe u de accu en het oplaadapparaat veilig kurz gebruiken.
Gebruik alleen de originele accu en het originele oplaadapparaat.
Accu en oplaadapparaat gegen regen en vocht beschermen en nooit lately vallen.
Gebruik alleen een onbeschadigde,iet verrormde accu en een onbeschadigd oplaadapparaat. Controleer met name de voedingskabel van het oplaadapparaat. Gebruik nooit een oplaadapparaat met een beschadigde voedingskabel.
Accu en oplaadapparaat nooit UIT elkaar nemen en nooit proberen te repareren. Een defeche accu of een defect oplaadapparaat moet worden verrangen.
U mag het oplaadapparaat alleen op een voeding aansluten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie kunt u terecht bij de elektricien.
Niet-gebruekte accu ver van metalen voorwerpen (bijv. spijkers, munten, sieraden) houden. Accucontacten nooit kortsluiten, geen metalen transportbak gebruiken.
Bij ondeskundig gebruik kan er vloeistofuit de accu stromen - contact vermijden! Bij onbedoeld contact met water afspoelen. Als de vloeistof in aanraking komt met de ogen, spoelt u deze eerst met water en raadpleegt u een arts. Uitstromende accuvloeistof kan huidirritatie en brandwonden en bijtende plekkenveroorzaken.
Verdere veiligheidsinstrumentes kunt u vinden op http://www.stihl.com/safety-data-sheets
4.4 Kleding en uitrusting
Draag tijdens werkzaamheden altijd stevige schoenen met grip.
- Werk nooit op blote voeten of held op sandalen.
Bij onderhouds- en
reinigingswerkzaamheden en
tijdens het vervoer van de
machine ook telkens stevige
handschoenen dragen en lang haar samenbinden en bedekken (hoofddoek, muts enz.).
Bij het slijpen van het maaimes moet algijd een geschikte verilgheidsbril worden gedragen.
De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.
Draag nooit loses kledingstukken die aan draaiende onderdelen (bedieningshendel) können blijven hangen - ook geen sieraden, geen stropdassen en geen sjaals.
Tijdens het werken ontstaat lawaai. Lawaai kan het gehoor beschadigen.
Draag gehoorbescherming.
4.5 Transport van het apparatus
Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.
Het apparaatiet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotoruit,laat de messen uitlopen en trek de bougiestekker los.
Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.
Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).
Maak het apparaat en de erbij
getransporteerde apparatuur
(bijv. grasopvangbox) met geschikte
bevestigingsmaterialen (gordels, kabels,
enz.) vast aan het laadoppervlak.
Maaiimes bij het optillen en dragen nicht aanraken.
Raadpleeg de informatie in het hoofdstuk "Transport". Daar worden beschreiben hoe het apparaat op te tilen of vast te sjorren is. ( 13)
Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.
Accu Niet in de auto laden liggen en ongebruikte accu beschemmen gegen direct zonlicht.
Lithium-ionaccu's moeten bij het transport met de grootste zorg worden behandeld. Let met name op het voorkomen van kortsluiting. Vervoer de accu in de intacte originele verpakking of in een geschikte Niet-metalen transportbak.
4.6 Vóor het werkken
Het要去duidelijk,zijn,dater allenen personen met het apparaat werken die gebruiksaanwijzing kennen.
Controleer het brandstofsystem voor ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade Niet starten -
Brandgevaar!
Apparaat voor ingebruikname door vakhandelaar lately repareren.
Neem de gemeentelijk voorgeschreiben tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor inRCT.
Controleer het complete terrein waarop de machine worden gezrukt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog hunnen worden geslingerd. Hindernissen (bijv. boomstromken, wortels) hunnen in het hoge gras eenvoudig over het hoofd worden gezien.
Markeer daarom voor het maaien alle in het gazon verborgen vreeinde voorwerpen (hindernissen) die nicht verwijderd+kennen worden.
Voor het gebruik van het apparaat要去en alle defecte, versleten en beschadigde onderdelen worden verrangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen. Stickers en alle verdere verwangingsonderdelen zijn verzrikjgbaar bij uw STIHLvakhandelaar.
Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie.
Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controller voor elk gebruik:
- of het apparaat volgens de voorschriften is gemonteerd.
- of het snijgereedschap en de complete snij-eenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat verkeren. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsmede slijtage. ( 12.3)
- of de tankdop goed vastgeschroefd is.
- of de tank en de brandstofbevattende delen en de tankdop in onberispelijke staat verkenen.
-
of de veiligheidsvoorzieningen (bijvoorbeeld motorstopbeugel,uitwerpklep, behuizing, duwstang, beschemrooster) in onberispelijke staat verkeren en maar behoren functioneren.
of de accu (RM 545 VE) onbeschadigd en nicht verrormd is. -
of de grasopvangbox onbeschadigd en volledig gemonteerd is; een beschadigde grasopvangbox mag nicht worden gezruikt.
-of de olieafsluitschroef er goed op is geschroefd.
Voer indien nodig alleoodzakelijke workzaamhedenuit of vertrouw deze toe aan de vakhandelaar. STIHL beveelt hiervoorde STIHL vakhandelaar aan.
4.7 Tijdens het werken
Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.
De schakel- en veiligheidsinrichtingen die op het apparaat zich geinstalleerd, mogen nicht worden verwijderd of overbrud. Zet in het bijzonder de motorstopbeugel nooit aan de duwstang vast (bijvoorbeeld door vastbinden).
Opgelet - kans op letsel! Houd handen of voeten nooit gegen ofonder draaiende onderdelen.Raak het
ronddraaiende mes nooit aan. Blij alkijd uit de buurt van de uitwerpopening.
Neem steeds de door de duwstang
bepaalde veiligheidsafstand in ache. De duwstang moet steeds goed gemonteerd zich en mag nicht veranderd worden.
Gebruik het apparaat nooit met neergeklpte duwstang.
Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).
Werk alleen bij daglicht of bij goede kunstverlichting.
Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.
Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.
Om uitglieden te voorkomen要去 er bijzonder voorzichtig worden gewerkt.
Indien möglich het apparaat Niet op een vochtige ondergrond gebruiken.
Uitlaatgassen:
Levensgevaar door vergiftigng!
Stop onmiddelijk met werkben bij misselijkheid, hoofdpijn, zichsttoornissen (bjv. blikvernauwing), slecht horen, duizeligheid of een verminder concentratievermogen. Deze symptomen+kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.
Het apparaat genereert giftige
uitlaatgassen zodra de
verbrandingsmotor is
ingeschakeld. Deze gassen
bevatten giftig koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.
Starten:
start het apparaat voorzichtig - de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen" ( 11.) opvolgen. Bij het starten volgens deze instructies is er minder kans op letsel.
Kans op letsel!
Wanneer de startkabel snel terugspringt,
worden hand en arm sneller maar de
verbrandingsmotor getrokken, dan dat de
startkabel kan worden losgelaten. Deze kickback kan botbreuken, kneuzingen en verstuikingenveroorzaken.
Houd uw voeten bij het starten steeds op voldoende afstand van het snijgereedschap.
Bij het starten mag het apparaat nicht worden gekanteld.
Bij het starten mag de beugel
wielandrijving Niet worden bediend.
Start de verbrandingsmotor Niet wanneer het uitwerpkanaal Niet door de uitwerpklep of de grasopvangbox is afgedekt.
Werken op hellingen:
hellingen altijd in de dwarsrichting, nooit in de lengterichting bewerken.
Als de gebruiker bij het maaien in langsrichting de contrôle verliest over de grasmaier kan hij overreden worden door het maaiende apparaat.
Wees bijzonder voorzichtig als u op een helling vanrichting verandert.
Let steeds op een goede stand bij hellingen en vermijd om met het apparatus te werken op zeer sterke hellingen.
Om veiligheidsredenen mag het apparaat Niet op hellingen steiler dan 25^ (46,6%) worden gezrukt. Kans op letsel! Een stijging van de helling van 25^ betekent een verticale stilging van 46,6cm bij een horizontale lengte van 100 cm.
Voor gegarandeerd voldoende smering van de verbrandingsmotor要去en bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.
Werken:
Kans op letsel!
Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.
Probeer nicht om het mes te inspecteren zolang de
grasmaier werk. Zolang het maaimes loopt, mag de uitwerpklep nicht worden geopend en/of mag de grasopvangbox nicht worden weggenomen. Het ronddraaiende mes kan letselveroorzaken.
Werk alsijd stapvoets en ga bij het werken met het apparaat vooral Niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.
Wees bijzonder voorzichtig als u het apparaat omdraait of的那一u toe trekt. Struikelgevaar!
Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van hellingen, terreinkanten, sloten en vrijken werkt. Houd met name voldoende afstand tot dergelijk gezavarenzones.
U moet om in het gras verborgen voorwerpen hebennrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels enz.). Rijd nooit over dergelijk voorwerpen heb.
Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.
Schakel de verbrandingsmotor uit, laut het werkgereedschap tot stilstandkommen, trek de bougiestekker los en verwijder ook de accu (bij RM 545 VE).
- wanner u het apparaat verlaat of als het apparaat zonder toezicht is,
- voordat u bijtankt. Tank alleen wanneer de verbrandingsmotor volledig is afgekoeld.
Brandgevaar!
- voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert,
- voordat u het apparaat optilt en draagt,
- voordat u het apparaat transporteert,
- voordat u begint met werken aan het maaimes,
- voordat het apparaat worden getest of gereinigd of voordat sommige werkzaamheden worden uitgevoerd (zoals het omklappen van de duwstang),
- wonneer een vreemd voorwerp geraakt is of als de grasmaier abnormaal hard begint te trillen. Controleer in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer deoodzakelijkre reparations uit voordat u het apparaat opnieuw start en ermee gaat werken.
Kans op letsel!
Hard trillen wijst meestal op een storing.
De grasmaier mag met name nicht worden gebruikt als de krukas beschadigd of verbogen is of als het maaimes beschadigd of verbogen is.
Laat de nooodzakelijkre reparatie door een vakman-STIHL beveelt hiervoorde STIHL vakhandelaar aan -uitvoeren, indien u niet over de benodigde kennis beschikt.
Schakel de verbrandingsmotoruit,
-wanneer u het apparaat van enaar het te bewerken gazon duwt,
- voordat u het apparaat over een nicht met gras begroeide ondergrund gaat duwen,
- voordat u deuitwerpklep opent of de grasopvangbox wegneemt,
- wonneer het apparaat voor het transport moet worden gekanteld,
- voordat u de snijhoogte instelt.
4.8 Onderhoud en reparations
Voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden:
- apparaat op een vaste, vlakke ondergrund zetten,
- verbrandingsmotor uitschakelen en latent afkoelen,
- bougiestekker lostrekken.
Opgelet - kans op letsel! Houd de bougiestekker van de bougie vandaan. Een
onbedoelde ontstekingsvonk kan brand of
stroomschokken veroorzaken. Bij een onbedoeld contact van de bougie met de bougiestekker kan de verbrandingsmotor ineens aanslaan.
RM 545 VE: Daar bij accu verwijderen.
Kans op letsel door het maaimes!
Door aan de startkabel te trekken krijgt het werkgereedschap een draaibeweging. Houd alttijd voldoende afstand tot het maaimes, in het bijzonder de handen en de voeten, wonneer u aan de startkabel trekt.
Vooral voor werkzaamheden rondom de verbrandingsmotor, het uitlaatspruitstuk en de geluiddemper eerst lately afkoelen. De temperaturen konnen tot 80^ eneer oplopen. Kans op brandwonden!
Direct contact met motorolie kan gevaarlijk zijn; ook mag motorolie Niet worden gemorst.
STIHL adviseert het bijvullen of verversen van motorolie door een STIHL vakhandelaar te lately uitvoeren.
Reiniging:
na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 12.2)
Ledig voor hetplaatsen in reinigingspositie de brandstoffank (bijv. door leegrijden).
Maak de aangekoeke resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.
Gebruik nooit hagedrukreiners en reinig het apparaat Niet onder stromend water (bijvoorbeeld met een tuinslang).
Gebruik geen agressieve
reinigungsmiddelen. Dergelijkke
reinigungsmiddelen konnen kunststoffen
en metalen zodanig beschadigen dat deveiligheid van uw STIHL apparaat mogelijk in het geding komt.
Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondon de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uistromend vet.
Onderhoudswerkzaamheden:
Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing vermeld staan. Alle andere
werkzaamheden dient u door een
vakhandelaar te lately uitvoeren.
Neem alkijd contact op met een
vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt.
STIHL raadt aan
onderhoudswerkzaamheden en reparatiesuitsluitend door de STIHVakhandelaar te
laten uitvoeren.
STIHVakhandelaren volgen regelmaticursussen en krijgen voortdurendtechnische informatie ter Bescheking gesteld.
Gebruikuitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door STIHL zijn goedgekeurd of technisch gelijkwaardige onderdelen, om de kans op ongevallen met letsel of schade aan het apparaat te voorkomen. Neem bij vragen contact op met een vakhandelaar.
Originele STIHL gereedschappen,
accessoires en verwangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele STIHL verwangingsonderdelen zich
herkenbaar aan het STIHL
onderdeelnummer, het STIHL logo en
eventeel het STIHL symbol op de onderdelen. Opkleine onderdelen kan ook alleen het teken staan.
Om veiligheidsredenen要去 brandstofbevattende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien nodig door een erkende vakman worden verrangen (STIHL raadt de STIHLvakhandelaar aan).
Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers要去en via uw STIHL vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het verwangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.
Werk aan de snijeegenheid uitsluitend met ditkke werklandschoenen en met de uiterste voorzichtigheid.
Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouteen en schroeven, en zeker de mesbout goed+zijn vastgedraaid.
Laat beschadigde geluiddempers en beschemplaten verrangen.
Inspecteer het gehele apparaat en de grasopvangbox op gezetteijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden verrangen, omervoortzorgendat demachine altd inveilige staat is.
Wijzig deinstallingen van de verbrandingsmotor nooit en jaag deze Niet over zijn toeren.
Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weeer meteen en
correct worden aangebracht.
4.9 Opslag bij langdurige bedrijfsonderbrekingen
Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.
Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afluitbare en goed geventileerde ruimte.
Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.
Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.
Als de tank moet worden geledigd zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te lately draaien).
Reinig het apparaat voor het opstaan (bijv. winterpauze) grondig.
Apparaat alleen met uitgetrokken bougiestekker bewaren.
RM 545 VE: Accu vór de opslag verwijderen en geleiden van het apparaat en beveiligd gegen gebruik door onbevoegden (bijv. door kinderen) bewaren.
Sla het apparaat in een veilige staat op.
Laat het apparaat volledig afkoelen voor dat u het bedekt.
Sla het apparaat zodenig op een horizontale ondergrond op, dat het Niet per ongeluk kan wegrollen.
4.10 Afvoer
Afvalproducten zoals gebruikte olie of brandstof, gebruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen en dieren en+kunnen het milieu beschadigen. Ze要去en derhalve op de juiste wijze worden afgevoerd.
Neem contact op met het recyclingcenter of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. STIHL beveelt hiervoord de STIHL vakhandelaar aan.
Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder om ongevalten te voorkomen vooral de bougiekabel, maak de tank leeg en tap de motorolie af.
De accu要去 geschaden van het apparaat worden afgevoerd. Zorg dat accu's veilig en milieuvriendelijk worden afgevoerd.
Kans op letsel door het maimes!
Laat ook een grasmaier aan het eind de levensduur ervan nooit zonder toez staan. Bewaar het apparaat en in het bijzonder het maimes algijd buiten he bereik van kinderen.
5. Toelichting van de symbolen
Let op!
Lees voor inbedrijfstelling de gebruiksaanwijzing.
Kans op letsel!
Houd andere Personen uit deGeVarenzone.
Kans op letsel!
Voorwerkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.
Kans op letsel!
Houd handen en voeten uit de buurt van de messen!
De snijvoorzieening loopt na het uitschakelen nog een aantal seconden na (rem van de verbrandingsmotor/messen rem).
RM 545, RM 545 T, RM 545 V, RM 545 VM, RM 545 VR:
Verbrandingsmotor starten
Verbrandingsmotor uitschakelen
RM 545 VE: Accuplaatsen, verbrandingsmotor starten
RM 545 VE: Verbrandingsmotor uitschakelen
RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:
Wielandrijving inschakelen
Rijnselheid instellen
Langzaam - hendel
vario-aandrijving
haar voren drukken
Snel - hendel vario-aandrijyingaar ach-teren trekken
6. Leveringsomvang
Pos. Omschrijving st.
A Basisapparaat 1
Pos. Omschrijving st.
B Onderste gedeelte van de 1 grasopvangbox
C Bovenste gedeelte van de 1 grasopvangbox
D Pin 2
E Kabelgeleiding 2
(RM 545, RM 545 T 1)
F Kabelbreukbescherming 2 (RM 545, RM 545 T 1)
G Bout met vlakke kop 2
H Draaiknop 2
I Duwstanghuls 2
J Accu (RM 545 VE) 1
K Oplaadapparaat 1 (RM 545 VE)
- Gebruiksaanwijzing 1
- Gebruiksaanwijzing 1
Verbrandingsmotor
7. Apparaat klaarmaken voor gebruik
7.1 Algemeen
Kans op letsel!
Neem de
veiligheidswaarschuwingen in het hoofdstuk Voor uw veriligeid' in acht. ( 4.)
- Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.
7.2 Duwstang monteren
Duwstanghulzen aanbrengen:
duwstanghalzen (I) op duwstang (1) steken. Vierkant gat aan binnenkant van duwstang plaatsen, boringen in de duwstang en het vierkante gat in de duwstanghuls moeten samenvallen.
Duwstang monteren:
duwstang (1) op de beiden onderstukken duwstang (2) steken.
- Bouten met vlakke kop (G) van binnen maar buiten door boringen steken en met draaikkoppen (H) vastschroeven.
Kabelbreukbescherming links monteren:
Kabelbreukbescherming (F) alleen zoals afgebeeld monteren. Kabels要去en onder de duwstang worden geleid. Draai zo nodig de draaiknop (H) voor de montage los.
- Alle trekkabels en kabels in de kabelbreukbescherming (F) leggen.
Kabelbreukbescherming eerst in de bovenste boring (3) van het onderstuk duwstang geleiden. - Aansluitend de kabelbreukbescherming in het onderste sleuf (4) van het onderstuk van de duwstang in de juiste positieplaatsen.
RM 545, RM 545 T:
Aan de rechterkant van de duwstang lopen geen kabels., waarom verwalt de kabelbreukbeschermingrecht.
- De montage van de kabelbreukbescherming (F) rechts gebeurt op bezelfde manier als aan de linkerkant.
7.3 Kabelgeleiding monteren
Kabelgeleiding (E) in de 4 uitsparingen op de behuizing (1) steken enaar het bovenstuk duwstang draaien.
- Alle kabels in de kabelgeleiding leggen.
Kabelgeleiding met lichte druk in de\
beide waaroor bedoelde boringen\
laten vastklikken.
7.4 Startkabel vast- en loshaken
RM 545 VE: De verbrandingsmotor heeft geen startkabel.
- Trek vór het vast-en loshaken van de startkabel de bougiestekker los van de verbrandingsmotor - breng deze daarna zo nodig waar aan.
Vasthaken:
Duw de motorstopbeugel (1) maar deduwstang en houd deze vast.
- Trek de startkabel (2) langzaam uit en houd deze vast. Laat de motorstopbeugel los.
Haak de startkabel (2) in de kabelhouser (3) vast.
Loshaken:
Haak de startkabel (2) bij de kabelhouser (3) los en LAST deze langzaam teruggaan.
7.5 Grasopvangbox monteren
Bovenste gedeelte van de grasopvangbox (C) aan onderste gedeelte van de grasopvangbox (B) bevestigen.
- Bouten (D) van binnen door de betreffende openings drukken.
- Bovenste gedeelte van de grasopvangbox door lichte druk in het onderste gedeelte van de grasopvangbox latent vastklikken.
- Grasopvangbox vasthaken. ( 8.8)
7.6 Brandstof en motorolie
Voorkom schade aan het apparaat!
Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.
Motorolie:
gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing de verbrandingsmotor.
Controleer de inhoud regelmatig (zie gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie Niet onder of boven het juiste peil komt te staan.
Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven.
Brandstof:
Advies:
Verse merkbrandstoffen, Loodvrije benzine.
Gegevens over de brandstofkwaliteit
(octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor;
8. Bedieningselementen
8.1 Algemeen
#
Kans op letsel!
Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. ( 4.)
- Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.
8.2 Verstelbare onderdelen op deduwstang
1 Motorstopbeugel
2 Beugel welaandrijving (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
3 Hendel vario-aandrijving (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
4 S t a r t k n o p (RM 545 VE)
8.3 Duwstang omklappen
Gevaar voor knellen!
Door het losdraaien van de draaiknoppen kan het bovenstuk duwstang omklappen. Bovenstuk duwstangijdens het erop schroeven van de draaiknoppen waar met een hand op het hoogste punt vasthouden.
Startkabel loshaken. ( 7.4)
Transportstand - voor het ruimtebesparend transporteren en opslaan:
- draaiknuppen (1) erop schroeven totdat\ deze vrij draaien.\ De speciale constructie voorkomt dat\ de draaiknopen vanzelf helemaal van\ de boutek hunnen draaien\ (bescherming gegen verlies).
- Bovenstuk duwstang (2) omklappen en op het apparaat lately liggen.
Werkstand - voor het werken met het apparaat:
bovenstuk duwstang (2) maar après opklappen en met een hand vasthouden.
Draaiknuppen (1) vastschroeven.
8.4 Hoogteverstelling duwstang
De duwstang (1) kan in 3 standen worden vastgezet:
Ilaag
II middel
III hoog
- Draaiknop hoogetverstelling duwstang (2) linksom (ca. 5 slagen) losdraaien.
Duwstang (1) met beiden handen vastpakken en omhoog of omaag in de gewenste positie zetten. Zorg ervoor dat de instelling van de duwstang links en rechts identiek is. - Draaiknop hoogteverstelling duwstang (2) wee rechtsom vastdraaien.
8.5 Centrale
snijhoogteverstelling
RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VM:
Er kunden 7 snijhoogtes worden ingesteld.
Stand 1:25 mm
Stand 7:80 mm
RM 545 VR:
Er kuren 6 snijhoogtes worden ingesteld.
Stand 1:20 mm
Stand 6:75 mm
- De hendel (1) voor de hoogteverstelling bevindt zich aan de linkerkant van het apparaat (zie afbeelding).
Apparaat bij de greedp (2) vastpakken en de verstelhendel (1) maar boven trekken en vasthouden om het klikmechanisme te ontgrendelen. Gewenste snijhoogte instellen door het apparaat omhoog of omlaag te bewegen. - Deze kan aan de aanduiding snijhoogte (3) worden afgelezen.
Verstelhendel (1) wee loslaten en hoogteverstelling latent vastklikken.
8.6 Accu en oplaadapparaat
(RM 545 VE)
De grasmaier RM 545 VE is voorzien van een elektrische startmotor. Als startaccu is een lithium-ionaccu ingebouwd. Het gebruik van de accu en het oplaadapparaat worden beschreiben in de meegeleverde gebruiksaanwijzing van de verbrandingsmotor.
De accu mag alleen met het meegeleverde oplaadapparaat worden opgeladen, bij bedrijf van de grasmaaier worden de accu Niet bijgeladen. Druk ter controle van de laadtoestand op de toets (2) op de accu.
Eerste inbedrijfstelling:
- Beschemsticker (1) op de accu verwijderen.
- Oplaadapparaat (K) aansluiten op het elektriciteitsnet en accu (J) ca. 10 seconden laden. Zo worden de slaapmodus (afleveringsstaat)uitgeschakeld en de accu geactiveerd. Daarna accu volledig opladen.
Accu wegemen enplaatsen:
accu (J) opzij maar rechtsuit de verbrandingsmotor wegemen en weein omgekeerde richtingplaatsen.
8.7 Inhoudsindicatie
De door het mes gecreerde 14 luchtstroom tilt de inhoudsindicatie (1) omhoog. Als de grasopvangbox is gezuld,stopt de luchtstroom. Als de luchtstroom te gering is,zakt de inhoudsindicatie (1) maar derusttoestand terug.Dit is een indicatie dat de grasopvangbox moet worden geledigd.
Van een onbeperkte werkung van de inhoudsindicatie is alleen bij een optimale luchtstroom spreke. Invloeden van buitenaf, zoals vochtig, zicht of hoog gras, lage snijtanden, vuil en dergelijkke kennene de luchtstroom en de werkung van de inhoudsindicatie negatief beinvloeden.
ADe grasopvangbox wordt gemuld
BDe grasopvangbox is gemuld
- Ledig de volle grasopvangbox (⇒ 11.4).
8.8 Grasopvangbox vast-en loshaken
Bij apparaten met de mulchfunctie het mulchhulpstuk voor het vasthaken van de grasopvangbox uit het uitwerpkanaal nemen. ( 10.3)
Vasthaken:
-uitwerpklep (1) openen en vasthouden.
- De grasopvangbox (2) worden met de uitsparingen (3) aan de bevestiging (4) op het apparaat vastgehaakt.
- Uitwerpklep (1) weir met de hand sluiten.
Loshaken:
-uitwerpklep (1) openen en vasthouden.
- Grasopvangbox (2) omhoog tillen, van de bevestiging (4) loshaken en verwijderen.
- Uitwerpklep (1) weir met de hand sluiten.
9. Veiligheidsvoorzieningen
Voor een veilige bediening en ter voorkoming van onjuist gebruik is het apparaat van verschillende veiligheidsvoorzieningen voorzien.
Kans op letsel!
Bij een eventuele defect aan een van de veiligheidsvoorzieningen mag het apparaat Niet in bedrijf worden genomen. Neem contact op met een vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.
9.1 Veiligheidsvoorzieningen
De grasmaier is met
veiligheidsvoorzieningen uitgerust om een
onopzettelijk contact met de maaimessen
en het uitgeworpen maigoed te
voorkomen.
Hiertoe behoren de behuizing, deuitwerpklep, de grasopvangbox en de correct gemonteerde duwstang.
9.2 Motorstopbeugel
De grasmaier is voorzien van een motorstopvoorziening.
Tijdens het gebruik worden na het loslaten van de motorstopbeugel (1) de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.
Kans op letsel!
Als de uitlooptijd van de messen langer is, mag u het apparaat Niet verder gebruiken en moet u het maar de vakhandelaar brengen.
Meten van de naloootijd
Na het starten van de verbrandingsmotor draaien de messen en is er windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.
10. Aanwijzingen voor werken
Een fraai en vol gazon ontstaat,
- wanneer met lage snelheid gemaad wordt.
- wonneer het gazon vaak gemaaid en kort gezhonden wordt.
- wonneer bij warm en droog wee het gazon Niet te kort gemaaid worden, odomat het anders verbrandt door dezon en leijk worden.
- wonneer met scherpe maaimessen gewerkt worden -DMAOM de maaimessen regelmatig lately slijpen (dealer).
- wonneer de snijrichting regelmatig worden gewisseld.
10.1 Werkgebied van de gebruiker
Bij het starten en bij draaiende verbrandingsmotor moet de gebruiker zich om veiligheidsredenen.altijd in het werkgebied bevinden achefter de duwstang. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht.
- De grasmaaier mag uitsluitend door een person beiend worden, derden要去en zich buiten de gezarenzone bevinden. ( 4.)
10.2 Grasmaiaers met gazonwals
Het model RM 545 VR is uitergerust met een tweedelige aandrijfwals aan de achteras.
Hierdoor kan heel precies langs een rand van het gazon of om planten worden gemaaid. Bovendien wordt het gras in de rijrichting gladgestreken, waardoor een typisch streeppatroon in het gazon ontstaat.
10.3 Mulchen
De multimaaier RM 545 VM is met een special multimes en een reeds geplaatst mulchhulpstuk uitgevoerd.
Kans op letsel!
Schakel vór alle werkzaamheden aan het mulchhulpstuk de verbrandingsmotor uit en trek de bougiestekker eruit.
Mulchhulpstuk plaatsen
Voor het gebruik van het apparaat als mulchmaaier moet het mulchhulpstuk (1) worden geplaatst:
- Uitwerpklep openen en vasthouden.
- Mulchhulpstuk (1) in het uitwerpkanaal plaatsen en van bovenaf met beiden klemnokken (2) hoeoor op de behuizing vastklikken.
- Uitwerpklep sluiten.
Mulchhulpstuk verwijderen
Om het apparaat als achechteruitwerpmaaier of als grasverzamelaar (met gemonteerde grasopvangbox) te kunnen gebruiken, moet het mulchhulpstuk (1) uit het apparaat worden verwijderd:
- uitwerpklep openen en vasthouden.
Borglip (4) omhoog trekken en mulchhulpstuk (1) schuin maar bovenuit het uitwerpkanaal trekken.
- Uitwerpklep sluiten (achteruitwerpmaaier) of grasopvangbox vasthaken en uitwerpklep sluiten (grasverzamelaar).
10.4 Hoe moet u mulchen?
Voor het mulchen moet een snijhoogte 4 tot 7 worden gekozen, waar dat deze instelling van de snijhoogte de Beste voor het hakselen van het grayscale.
Bij een te lage snijhoogte kan de behuizing van de maaier verstopt raken en daarna het maaimes blokkeren.
De werksnelheid en snijhoogte moeten bij het mulchen zodiacig worden gekozen, dat het multimes het te maaien gras optimaal kan verkorten en dat er een goed maairesultaat worden bereikt.
Bij hoog gras moet er meertere malen en op hogere snijhoogtes worden gewerkt.
Bij te hoop gras en vochtig gras mag davonmaier nicht worden gebruikt.
11. Apparaat in gebruik nemen
11.1 Verbrandingsmotor starten
Voorkom schade aan het apparatus!
Start de verbrandingsmotor Niet in hoog gras. Kies bij moeilijk starten een hogere instelling snijhoogte.
Na het starten werkt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.
- Controller ole- en brandstofpeil. ( 7.6)
RM 545, RM 545 T, RM 545 V, RM 545 VM, RM 545 VR:
Druk de motorstopbeugel (1)
aar de duwstang en houd deze vast.
- Trek de startkabel (2) langzaam uit tot de compressieweerstand. Trek aansluitend krachtig en snel door tot de volledige armlenge. Laat de startkabel (2) waar langzaam teruggaan, opdatzsche weer correct worden opgerold.
- Voer deze actie opniew uit tot de verbrandingsmotor aanslaat.
RM 545 VE:
Accu controleren: controller de laadtoestand en laad de accu zo nodig op. ( 8.6)
Plaats de accu (3).
Druk de motorstopbeugel (1) maar de duwstang en houd deze vast.
- 3Druk de startknop (4) in - maximaal 5 seconden en LAST deze weeer los. Neem als de verbrandingsmotor Niet start, 1 minuut pauze voor de volgende startuping. Vermijd opniew starten bij een draaiende verbrandingsmotor.
11.2 Verbrandingsmotor uitschakelen
- Laat de motorstopbeugel (1) los om de verbrandingsmotor uit te schakelen.
De verbrandingsmotor en het maaimes komen na een korte uitlooptijd tot stilstand. - RM 545 VE: Als het apparaat zichter toezicht is, verwijdert u de accu en bewaart u deze gescheiden van het apparaat en beveiligd gegen gebruik door onbevoegden (bijvoorbeeld door kinderen).
11.3 Wielandrijving
De grasmaiers RM 545 T, RM 545 V, RM 545 VE,
R M 5 4 5 V M , R M 5 4 5 V R zich voorzien van een wielaandrijving.
RM 545 T:
Eén aandrijfsnelheid vooruit (transmissie met een versnelling)
3,6 km/u
RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:
Onderweg traploos instelbare aanrijfsnelheid vooruit (vario-transmissie)
2,2 km/u - 3,8 km/u
RM 545 VR:2,4 km/u-4,0 km/u
Wielaandrijving inschakelen:
- verbrandingsmotor starten. ( 11.1)
- Beugel welaandrijving (1) maar de duwstang trekken en houden. De welaandrijving schakelt in en de grasmaaier zet zich vooruit in beweging.
Schade aan het apparatus vermijden!
Beugel wielaandrijving steeds volledig (tot aan de aanslag) indrukken, om gevolgschade aan de transmissie te vermijden.
Aandrijfsnelheid instellen (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR):
Schade aan het apparatus vermijden!
Hendel vario-aandrijving (2) bij draaiende verbrandingsmotor bedieren.
Rijnselheid verhogen: hendel vario-aandrijving (2) onderweg maar afterwardsrekken.
Rijnselheid verlagen: hendel vario-aandrijving (2) onderweg maar voren drukken.
Wielandrijving uitschakelen:
beugel wielaandrijving (1) loslaten. De wielaandrijving schakeltuit en de grasmaaier blijstaan.De verbrandingsmotor draait verdter.
11.4 Grasopvangbox ledigen
Kans op letsel!
Verbrandingsmotor voor het loshaken van de grasopvangbox uitschakelen en maaimes tot stilstand lately komen.
Een volle grasopvangbox kan wel tot 16 kg zwaar zich.
-
Grasopvangbox loshaken en neerzetten. ( 8.8)
-
Grasopvangbox aan de sluitlip (1) openen. Bovenste gedeelte van de grasopvangbox (2) maar boven openklappen en houden. Grasopvangboxaar acheer omklappen en maaigoed ledigen. De grasopvangbox kan met de handgrepen (3,4) aan het bovenste en onderste gedeelte van de grasopvangbox goed worden vastgehonden en comfortabel worden geledigd.
- Grasopvangbox sluiten.
- Grasopvangbox vasthaken. ( 8.8)
12. Onderhoud
12.1 Algemeen
Kans op letsel!
Neem de veiligheidswaarschuwingen in het hoofdstuk Voor uw voiligheid' in acht. ( 4.)
Jaarliks onderhoud door devakhandelaar:
De grasmaaier moet elk Jaar door een vakhandelaar worden geinspecteerd. STIHL beveelt hiervoor de STIHL vakhandelaar aan.
12.2 Apparaat reinigen
Onderhoudsinterval: na elk gebruik
Door het apparaat zorgzaam te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.
Kans op letsel!
Verbrandingsmotor uitschakelen,
bougiestekker lostrekken, accu
verwijderen (bij RM 545 VE) en
apparaat lately afkoelen.
Alvorens het apparaat in de
reinigingsstand teplaatsen dient
men de brandstoffank te ledigen
(leegrijden).
Apparaat staat alleen met
geopende uitwerpklep veilig in de
reinigingsstand.
- Hoogste snijstand selecteren. (⇒ 8.5)
- Grasopvangbox loshaken. (⇒ 8.8)
- Bovenstuk duwstang (1) maar afterwards leunen.
- Uitwerpklep (2) openen en vasthouden.
Apparaat voor aan de handgreep (3) optillen en zoals afgebeeld in de reinigingsstandplaatsen.
Aanwijzingen voor het reinigen:
verwijder vuil met een beperkte hoeveelheid water, met een borstel of met een doek. Reinig met name ook het maaimes. Richt waterstralen nooit op onderdelen van de verbrandingsmotor, pakkingen en lagers.
Maak aangekoekte grasresten van tevoren met een houten staaf los.
- Indien nodig, special Reinigungsmittel gebruiken (bijv. STIHL speciale reiniger).
12.3 Messenslijtage controlleren
Onderhoudsinterval: voor elk gebruik
Kans op letsel!
Messen slijten sterk verschillend, afhankelijk van deplaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden gezbruikt, is dit zwaarder voor het mes en slijt het sneller dan gemiddeld. Een versleten mes kan afbreken en ernstig letsel veroorzaken. De instructies voor het mesonderhoud要去en waarom alttijd in ache worden genomen.
- Klap de grasmaier omhoog in de reinigingspositie. ( 12.2)
Reinig het mes (1). - Meet de mes dikte A op minstens 5 punten met een schuifmaat. Met name bij de mesvleugels is de minimumdikte essentieel.
- Standaardmes: Leg een linial (2) zoals afgebeeld gegen de betreffende mesrand en meet de slijtage.
- Multimes (RM 545 VM): Controller de minimumbreedte met een schuifmaat op het smalste punt anschter de mesvleugels.
Het mes moet worden verrangen,
- als het beschadigd is (kerven, scheuren),
- als de meetwaarden op een of\ meerdere punten worden bereikt of\ buiten de toegestane grenzen liggen.
Slijtagegrenzen standardmes:
Mesdikte A: > 2 mm
Slijtage : < 5mm
2 Slijtagegrenzen multimes (RM 545 VM):
Mesdikte A: > 2 mm
Minimumbreedte [ ] .. >55mm
12.4 Mes uit-en inbouwen
Demontage:
- Gebruik een geschikt houten blok (1, circa 60x60 mm) voor het tegenhouden van het mes (2).
Schroef de mesbout (3) met een moersleutel SW 17 eruit. - Neem het mes (2), de mesbout (3) en de borgring (4) weg.
Montage:
Kans op letsel!
Het mes (2) mag alleen zoals
afegebeeld worden gemonteerd. De omhoog gebogen mesvleugels
moeten waar boven wijzen.
Houd het voorgeschreveen
aandraaimoment van de mesbout
precies aan, waar dat een veilige
bevestiging van het
snijgereedschap waarvan afhangt.
Borg de mesbout (3) extra met
Loctite 243.
Vervang de borgring (4) bij elkemontage van het mes, demesbout (3) bij elkemesvervanging.
-
Reinig het montagevlak en de bus van het mes.
-
Controller de balans van mes. (⇒ 12.5)
- Monteer het mes (2) met de omhoog gebogen vleugels maar boven (richting apparaat).
- Gebruik een geschikt houten blok (1, circa 60 × 60 ~mm ) voor het tegenhonden van het mes (2).
- Draai de mesbout (3) met een neue borgring (4) erin draaien en haal deze aan.
Aandraaimoment: 60 - 65 Nm
12.5 Balans van mes controeren
- Demonteer het mes. (⇒ 12.4)
Leid een schroevendraaier (1) door de middelste boring (2) van het mes (3) en lijn het mes horizontaal. Als het mes goed in balans is, blijft het horizontaal staan.
- Als het mes waar een kang overhelt, slijpt u deze kang bij totdat het mes weer in balans is. (⇒ 12.6)
12.6 Maimes slijpen
STIHL raadt aan om het maaimes dooreen vakman te lately slijpen. Bij een onjuist geslepen mes (onjuiste slijphoek, onbalans enz.) komt de goede werkinq van het apparaat in het gedrang.
Aanwijzingen voor het slijpen:
Maaimes demonteren ( 12.4)
- Koel het maaiemes tijdens het slijpen, bijvoorbeeld met water. Het mes mag nicht blauw worden, waar dat anders de snijresultaten minder worden.
- Slijp het mes geleijkmatig om trillingen door onbalans te voorkomen.
- Slijp onder een hoek van 30^ .
- Verwijder eventueel na het slijpen bramen op het lemmet met fijnkorrelig schuurpapier.
Houd de slijtagegrenzen aan. ( 12.3)
12.7 Kabel wielaandrijving afstellen
Onderhoudsinter indien nodig
De spanning van de kabel is af fabriek goed afgesteld.
De kabel moet worden bijgesteld,
- wanneer na langer gebruik de wielaandrijving bij geactiveerde beugel van de wielaandrijving zich nicht goed inschakelt.
- wonneer de wielaandrijving permanent ingeschakeld is. - Dit betekent dat de grasmaier zich ongewild in beweging het bij het uittrekken van de startkabel, hoewel de beugel van de wielaandrijving Niet geactiveerd is.
Kans op letsel!
De kabel van de wielaandrijving moet goed ingesteld zich wanner met het apparaat worden gewerkt. Neem indien nodig contact op met een vakhandelaar. STIHL beveelt hiervoord de STIHL vakhandelaar aan.
Spanning van de kabel controlleren:
- activeer de beugel van de wielaandrijving en trek de grasmaaier gegliktijdig maar achteren. Vanaf ongeveer een derde van de hendelbeweging要去en de aandrielfielen blokkeren.
Kabel afstellen:
- door draaien van de verstelbout (1) links op het bovenstuk duwstang in de richting "+" worden de kabel verder gespannen, door draaien in de richting "-" worden deze ontspannen.
12.8 Verbrandingsmotor
Onderhoudsinterval:
zie gebruiksaanwijzing verbrandingsmotor.
Algemene aanwijzingen:
Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor inucht.
Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te verrangen.
Voor de aanbevolen oliewissel-intervallen en informatatie over motorolie en de vulhoeveelheid oie verwijzen wij u ook maar het punt van de verbrandingsmotor in de gebruiksaanwijzing.
De koelvinnen要去en alkijd schoon
worden gehonden om een goede koeling
van de verbrandingsmotor te garanderen.
12.9 Accu en oplaadapparaat onderhonden
Onderhoudsinterval:
zie gebruiksaanwijzing verbrandingsmotor.
12.10 Wielen en transmissie
De lagers van de wielen zijn onderhoudsvrij.
De transmissie is onderhoudsvrij.
12.11 Gazonwals onderhoden
De aandrijfketting moet regelmatig worden gesmeerd, de kogellagers en de walsen zijn onderhoudsvrij.
Onderhoudsinterval: eenkee peraarofindiennodig
- Voor onderhoudsdoeleinden bout (1, torx 25) losdraaien en afdekking (2) wegemen.
- Aandrijfketting met standarder verwriigbaar vet smeren.
12.12 Opslag en stilleggen (winterpauze)
Apparaat in een droge, afgesloten, stofvrijne ruimte opslaan. Bewaar het apparaat.altijd buiten het bereik van kinderen.
Eventuele storingen voor het opslagen corrigeren. Het apparaat要去 steeds gebruikklaarহn.
Brandstofuit de brandstoffank aftappen en carburateur ledigen voor de opslag (bijv. door leegrijden).
Neem bij een langere stilstand van het apparaat (winterpauze) bijkomend de volgende punten in ache:
Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.
- Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3cm^3 motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken).
Brandgevaar!
Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van het bougiegat.
- Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor).
- Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor).
RM 545 VE:
Accu verwijderen en geschieiden van het apparaat buiten het bereik van onbevoegde personen in een droge, stof- en vorstvrije ruimte opslaan.
Accu voor het begin van het seizoen volledig opladen. ( 8.6)
13. Transport
13.1 Transport
Kans op letsel!
Lees voor het transport het hoofdstuk "Voor uw veiligheid" en volg de instructies op. ( 4)
Draag bij transport steeds
geschikte beschemmkleding (veiligheidsschoenen, werklandschoenen).
Trek voor het optillen of transporteren steeds de bougiestekker los. Uit veiligheidsoverwegingen raadt
STIHL aan om het apparaat alleen met hulp van een tweede persoon op te tillen of te dragen.
Kijk voor het optillen in het hoofdstuk "Technische geevens" eerst hoeveel het apparaat weegt.
Apparaat dragen:
apparaat uitsluitend aan de handgreep (1) en aan de duwstang (2) optillen. Houd altijd voldoende afstand tot het maimes, met name wat betreft de voeten en benen.
Apparaat vastsjorren:
apparaat met geschichte 31 bevestigingsmaterialen op het laadoppervlak vastzetten en uitsluitend op de 4 WIelen staande transporteren.
Maak de kabels of gordels aan het onderstuk duwstang (3) vast.
Grasresten horen nicht in de vuilnisbak, maar要去en worden gecomposteerd.
De verpakkingen, het apparaat en de accessoires zich met recycleraar materiaal gefabricieerd en要去en overeenkomstig worden verwerkt.
Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijkke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatatie in het hoofdstuk 'Afvoeren' ( 4.10)
Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.
Li-lon
Voer afvalproducten als accu's altijd op de juiste wijze af. Neem deplaatselijke voorschriften in acht. Bied de accu Niet via het huisvuil aan, maar lever deze bij Indelaar of het afvalpunt voor te stoffen in.
Accu verwijderen ( 8.6) en gescheden van de grasmaaier afvoeren.
15. Slijtage minimisieren en schade voorkomen
Belangrijke aanwijzingen voor het onderhoud van de productgroep
Grasmaiers met benzinemotor (STIHL RM)
De firma STIHL aanvaardt in geen geval aansprakelijkheid voor materielle schade en persoonlijk letsel die het gevolg zich van het Niet in ache nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die optreden door gebruik van Niet togetestane aanbouw- of verwangingsonderdelen.
Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw STIHL apparatus te vermijden:
1. Slijtageonderdelen
Sommige onderdelen van het STIHL apparaat zich ook bij gebruik volgens de voorschriften aan normale slijtage onderhevig en要去en afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.
Dit omvat o. a.:
- maaimes of multimes
-grasopvangbox
V-riem (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR) - stootstrippen
- accu (RM 545 VE)
- aandrijfketting (RM 545 VR)
2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing
Het STIHL apparatus moet zo zorgvuldig möglich worden gebruikt, onderhoden en opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zich verantwoordelijk.
Dit geldtmetnamevoor:
- Niet door STIHL goedgekeurde wijzigingen aan het product.
- het gebruik van Niet door STIHL goedgekeurde gebruiksstoffen (smeermiddelen, benzine en motorolie, die gegevens van de fabrikant van de verbrandingsmotor).
- Het gebruik van gereedschappen of accessoires die nicht voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn.
- Niet reglementair gebruik van het product.
- gebruik van het product bij sport-of wedstrijdevenementsen.
- gevolgschade door een product met defecte onderdelen verder te gebruiken.
3. Onderhoudswerkzamheden
Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.
Voor zover deze
onderhoudswerkzaamheden nicht door de gebruiker zich kuren worden uitgevoerd, moeten deze aan een vakhandelaar worden overgelaten.
STIHL raadt aan
onderhoudswerkzaamheden en reparationsuitsluitend bij de STIHL vakhandelaar telaten uitvoeren.
STIHL vakhandelaren volgen regelmatifcursussen en krijgen voortdurendtechnische informatatie ter beschikkinggesteld.
Als deze werkzaamheden nicht worden uitgevoerd, kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.
Hieroe behoren onder andere:
corrosie en andere gevolgschade door ondeskundige opslag.
-beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
- beschadigingen door nichtijdig of oneskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.
16. Standaard
reserveonderdelen
Maaimes voor RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VR: 6340 702 0100
Multimes voor RM 545 VM: 6340 702 0120
Mesbout:
90083199075
Borgring:
00007026600
De bevestigingselementen van het maaimes (bijvoorbeeld de mesbout)要去en bij het verwisselen of monteren van het mes worden verrangen. Vervangingsonderdelen zijn bij de STIHL vakhandelaar verkrijgbaar.
17. EU-conformiteitsverklaring
17.1 Grasmaier STIHL RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
verklaart op eigeng verantwoordelijkheid dat
- Type: Grasmaaier
-Merk:STIHL - Type: RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR
- Productiecode: 6340
vloodet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1, EN 14982, EN 60335-2-29 en EN 62233 (voor zover van toepassing).
Naam en adres van de bevoegde
instantie:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandel volgens richtlijn 2000/14/EC, bijlage VIII.
RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VM, RM 545.0 VR
Gemeten geluidsniveau: 94,4 dB(A)
- Gegarandeerd geluidsniveau: 95 dB(A)
RM 545.0 VE
Gemeten geluidsniveau: 94,8 dB(A)
- Gegarandeerd geluidsniveau: 96 dB(A)
De technische documentation is bewaard bij de registratie van het product van STIHL Tirol GmbH.
Het bouwjaar en het machinenummer staan op de grasmaier vermeld.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
namens
Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling
namens
Sven Zimmermann, Hoofd Kwaliteit
Serienummer 6340
Bouwwijze 4-taktverbrandingsmotor verbrandingsmo
Fabrikant verbrandingsmotor Briggs
Snijbreedte 43 cm
Snijvoorziening Mesbalk
Aandrijving mesbalk permanent
Aandraaimoment
mesbout 60 - 65 Nm
Wiel-Ø voor 180 mm
Capaciteit grasopvangbox 601
Lengte 147 cm
Breedte 48 cm
Hoopte 102 cm
RM 545.0:
Typeaanduiding verbrandingsmotor Series 650 EXi
Cylinderinhoud 163 cc
Nominaal vermogen 2,4-2800
bij nominaltoerental kW-omw/min
Startsystem Trekkoord
Brandstoftank 1,01
Toerental mesbalk 2800 omw/min
RM 545.0:
Snijhoogten 25 - 80 mm
Wiel-0 ache ter 200 mm
Conform richtlijn 2000/14/EC:
Gewaarborgd
geluidsniveauu LwAd 95 dB(A)
Conform richtlijn 2006/42/EC:
Geluidsdrukniveau
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten waarde
a_hw 4.80 m/sec²
Onzekerheid Khw 2,40 m/sec²
Cylinderinhoud 163 cc
Nominal vermogen 2,4-2800
bij nominaal toerental kW - omw/min
Startsystem Trekkoord
Brandstoftank 1,0 I
Toerental mesbalk 2800 omw/min
Snijhoogten 25 - 80 mm
Wiel-0 ache ter 200 mm
Wielaandrijving
achterwiel 1 versnelling
Gewicht 29 kg
Geluidsemissie
Conform richtlijn 2000/14/EC:
Gewaarborgd
geluidsniveauu LwAd 95 dB(A)
RM 545.0 T:
Conform richtlijn 2006/42/EC:
Geluidsdrukniveau
opwerkplek L_pA 82dB(A)
Onzekerheid KpA 2dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten waarde
a_hw 4,80 m/sec²
Onzekerheid Khw 2,40 m/sec2
Cylinderinhoud 163 cc
Nominal vermogen 2,4-2800
bij nominaltoerental kW-omw/min
Startsystem Trekkoord
Brandstoftank 1,0 I
Toerental mesbalk 2800 omw/min
Snijhoogten 25 - 80 mm
Wiel-0 ache ter 200 mm
Wielaandrijving
achterwiel Vario
Conform richtlijn 2000/14/EC:
Gewaarborgd
geluidsniveau LwAd 95 dB(A)
Conform richtlijn 2006/42/EC:
Geluidsdrukniveau
opwerkplek L_pA 82 dB(A)
Onzekerheid K_pA 2dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
RM 545.0 V:
Gemeten Waarde
ahw 4,80 m/sec2
Onzekerheid Khw 2,40 m/sec2
Cylinderinhoud 163 cc
Lithium-ionaccu en
oplaadapparaat wijzing van de verbrandingsmo- tor
Nominalvermogen 2,6-2800
bij nominaltoerental kW-omw/min
Snijhoogten 25 - 80 mm
Wiel-0 ache ter 200 mm
Wielandrijving
achterwiel Vario
Conform richtlijn 2000/14/EC:
Gewaarborgd
geluidsniveauu LwAd 96 dB(A)
Conform richtig 2006/42/EC:
Geluidsdrukniveau
opwerkplek L_pA 83 dB(A)
Onzekerheid K_pA 2 dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten waarde
a_hw 4,80 m/sec²
Onzekerheid Khw 2,40 m/sec²
Cylinderinhoud 163 cc
Nominal vermogen 2,4-2800
bij nominaltoerental kW-omw/min
Startsystem Trekkoord
Brandstoftank 1,01
Toerental mesbalk 2800 omw/min
Snijhoogten 25 - 80 mm
Wiel-0 achter 200 mm
Wielaandrijving
achterwiel Vario
Gewicht 30 kg
Geluidsemissie
Conform richtlijn 2000/14/EC:
Gewaarborgd
geluidsniveauu Lwad 95 dB(A)
Conform richtig 2006/42/EC:
Geluidsdrukniveau
opwerkplek LpA 82 dB(A)
Onzekerheid K_pA 2 dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemeten Waarde
a_hw 4,80 m/sec2
Onzekerheid Khw 2.40 m/sec2
Cylinderinhoud 163 cc
Nominaal vermogen 2,4-2800
bij nominaltoerental kW-omw/min
Startsystem Trekkoord
Brandstoftank 1,01
RM 545.0 VR:
Toerental mesbalk 2800 omw/min
Snijhoogten 20-75mm
Wals-0 ache ter 90 mm
Aandrijving wals Vario
Gewicht 30 kg
Geluidsemissie
Conform richtlijn 2000/14/EC:
Gewaarborgd
geluidsniveauu LwAd 95 dB(A)
Conform richtlijn 2006/42/EC:
Geluidsdrukniveaua
opwerkplek L_pA 82dB(A)
Onzekerheid K_pA 2 dB(A)
Vibrations hand-arm
Aangegeven trillingsemissiewaarde volgens EN 12096:
Gemetenwaarde
ahw 4,20 m/sec2
Onzekerheid Khw 2,10 m/sec2
ionaccu's voldoen aan de cf. UNhandboek ST/SG/AC.10/11/Rev.5 deel III, paragraaf 38.3 vermelse voorwaarden.
De gebruiker kan deze accu's bij transport over de weg zonder verdere voorwaarden maar deplaats van gebruik van het apparaat vervoeren.
Neem voor het transport per vliegtuig of per schip de landspecifieke voorschriften in acht.
Verdere aanwijzingen voor transport kunt u vinden op http://www.stihl.com/safety-data-sheets
18.1 REACH
REACH duidt op een EG-verordening inzake het registeren, analyseren en toestaan van chemicaliën.
Voor informatatie over het voldoen aan de REACH-verordening (EG) nr. 1907/2006 gaat u waar www.stihl.com/reach
19. Defectopsoring
Neem eventueel contact op met een vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.
Zie gebruiksaanwijzing verbrandingsmotor.
Storing:
Motorstopbeugel nicht bediend.
- RM 545 VE: Accu leeg of defect
- Geen brandstof in de tank; brandstofleiding verstoet.
- Slechte, verwüilde of oude brandstof in de tank.
Luchtfilter vuil.
- Bougiestekker is van bougie afgekoppeld; ontstekingskabel is nicht goed op de stekker aangesloten.
- Bougie vol roet of beschadigd; verkeerde afstand elektroden.
- Behuizing van de grasmaaier verstopt.
Oplossing:
-Motorstopbeugel naar de duwstang duwen en vasthouden. ( 9.2)
- RM 545 VE: Accu opladen of verrangen. (⇒ 8.6)
- Brandstof bijvullen; brandstofleidingen reinigen.
Alleen recente merkbrandstof, normale loodvrijbe benzine gebruiken; carburator reinigen.
Luchtfilter reinigen.
Bougiestekker aansluiten;verbinding tussen ontstekingskabel en stekker controleren.
- Bougie reinigen of cervangen; afstand elektroden instellen.
-Behuizing van de grasmaaier reinigen -eerst bougiestekker lostrekken en bij RM 545 VE ook accu verwijdersen. ( 12.2)
Storing:
Slecht starten of verminderen van het vermogen van de verbrandingsmotor.
Mogelijk oorzaak:
- Behuizing van de grasmaier verstopt.
U maait met een te lage snijstand of de rijnsnelheid is ten opzichte van de snijhoogte te hoog.
-Er zit water in de brandstoftank en carburator; de carburator is verstopt. - Brandstoftank vuil.
Luchtfilter vuil. - Bougie vol roet.
Oplossing:
-Behuizing van de grasmaaier reinigen -eerst bougiestekker lostrekken en bij RM 545 VE ook accu verwijderen. ( 12.2)
-Hogere snijstand instellen of rijnselheid verlagen. ( 8.5)
- Brandstoftank leegmaken, brandstofleiding en carburator reinigen.
- Brandstoftank reinigen.
Luchtfilter reinigen.
- Bougie reinigen.
Storing:
Maikanaal verstopt
Mogelijk oorzaak:
- Maaimes is versleten.
- Maaien van te hoop of te vochtig gras.
Oplossing:
- Maaimeservangen. ( 12.4)
-Snijhoogte en maaisnelheid aan de te maaien oppervlakte aanpassen. ( 10.) ( 8.5)
Storing:
Onzuivere snede, gras wordt geel
Mogelijk jeoorzaak:
- Mes is stomp of versleten.
- De maaisnelheid is in verhouding tot de snijhoogte te hoog.
Oplossing:
-Mes slijpen ofervangen ( 12.6), ( 12.4).
- Maaisnelheid verlagen en/of juiste snijhoogte kiezen (niet werken op laagste snijhoogte). ( 8.5) ( 11.3)
Storing:
Verbrandingsmotor wordt zeer heet.
Mogelijk oorzaak:
- Te laag oliepeil in de verbrandingsmotor.
-Koelribbenzijnvuil.
Oplossing:
-Motorolie verversen. ( 7.6)
-Koelribben reinigen. ( 12.2)
Storing:
Geen aandrijving bij het bedieren van de beugel wielaandrijving
Mogelijk oorzaak:
-Kabel wielaandrijying verkeerd afgesteld.
-Kabel wielaandrijving defect (bjv. geknikt).
- V-riem versleten.
- Transmissie defect.
Oplossing:
-Afstelling kabel controleren. ( 12.7)
-Kabel verrangen.
-V-riem verrangen.
- Transmissie verrangen.
Storing:
Snelheidsregeling vario-aandrijving werkt Niet
Mogelijkkeoorzaak:
Hendel vario-aandrijving in verkeerde.
richting gedrukt.
-Kabel vario-aandrijving losgesprongen of defect (bijv. geknikt).
Oplossing:
Hendel vario-aandrijving in de juiste Richting drukken. ( 11.3)
-Kabel vario-aandrijving vasthaken of verrangen.
Storing:
Sterke vibraties tijdens gebruik.
Mogelijk oorzaak:
- Mesbout los
- Mes is door verkeerd slijpen of breuk in onbalans.
-
Snijeenheid defect.
-
Bevestiging van de verbrandingsmotor los.
Oplossing:
-Mesbout vastdraaien. ( 12.4)
-Mes slijpen (balanceren) of verrangen. ( 12.5) ( 12.6)
- Mes, messenas en mesbevestiging controleren en zo nods repareren.
- Bevestigingsbouten van de verbrandingsmotor aandraaien.
20. Onderhoudsschema
20.1 Leveringsbevestiging
20.2 Servicebevestigting
Geef deze gebruiksaanwijzing bij onderhoudswerkzaamheden aan uw STIHL vakhandelaar.
Hij geeft in de voorgedrukte velden aan welke servicewerkzaamheden er zijnuitgevoerd.
Service uitgevoerd op
Datum volgende servicebeurt
