Tuotetyyppi	Työnnettävä ruohonleikkuri (RM 545) tai itsekulkeva (muut versiot)
Merkki	STIHL
Malli	RM 545 (ja versiot: RM 545 T, V, VE, VM, VR)
Leikkuuleveys	43 cm
Leikkuukorkeus	25–80 mm (7 asentoa) vakiomalleille; 20–75 mm (6 asentoa) RM 545 VR
Ruohonkerääjän tilavuus	60 litraa
Moottorityyppi	4-tahti, Briggs & Stratton
Käynnistys	Vetokäynnistys (RM 545, T, V, VM, VR) tai sähköinen (RM 545 VE)
Polttoaine	Lyijytön bensiini, säiliö 1,0 litraa
Terän nopeus	2800 r/min
Vetotapa	Ei vetoa RM 545; takapyörä 1 nopeus (T) tai Vario (V, VE, VM, VR)
Kulkunopeus (itsekulkeva)	RM 545 T: 3,6 km/h; muut Vario: 2,2–3,8 km/h (VR: 2,4–4,0 km/h)
Paino	27 kg (RM 545); jopa 31 kg versiosta riippuen
Mitat (P × L × K)	147 × 48 × 102 cm
Pyörien halkaisija	Edessä 180 mm, takana 200 mm (RM 545 VR: takatela 90 mm)
Leikkuulaite	Vakioterä tai kaksoisterä (RM 545 VM silppuamista varten)
Toiminnot	Keräys, takapoisto, silppuaminen (RM 545 VM), telakone (RM 545 VR)
Turvallisuus	Moottorin pysäytyskahva (pysähtyy < 3 s), suojakotelo, käynnistyksenestolaite
Taattu melutaso	95 dB(A) (RM 545, T, V, VM, VR); 96 dB(A) (RM 545 VE)
Tärinä (käsivarsi)	4,80 m/s² (paitsi VR: 4,20 m/s²), epävarmuus 2,40 m/s²
Huolto	Puhdistus jokaisen käytön jälkeen, terän tarkistus ja teroitus, öljynvaihto
Yleiset varaosat	Vakioterä (6340 702 0100), kaksoisterä (6340 702 0120), kiinnitysruuvi (9008 319 9075), lukkolevy (0000 702 6600)
Takuu	STIHL-valmistajan takuu (kysy jälleenmyyjältä)

Usein kysytyt kysymykset - RM 545 STIHL

Miten STIHL RM 545 -ruohonleikkuri käynnistetään?

Vetokäynnistysmallit (RM 545, T, V, VM, VR): paina ja pidä moottorin pysäytyskahvaa ohjaustankoa vasten, vedä sitten hitaasti käynnistysköydestä vastukseen asti, vedä sitten nopeasti. Sähkömalli (RM 545 VE): aseta ladattu akku, paina pysäytyskahvaa ja paina käynnistyspainiketta (enintään 5 sekuntia). Älä koskaan käynnistä korkeassa ruohossa.

Miten leikkuukorkeus säädetään?

Vedä keskussäätövivusta (vasemmalla puolella) ylös samalla kun nostat tai lasket laitetta. Valittu leikkuukorkeus näkyy osoittimessa. Vakiomalleilla 7 asentoa (25–80 mm), RM 545 VR:llä 6 asentoa (20–75 mm).

Mitä bensiiniä käytetään?

Käytä tuoretta lyijytöntä bensiiniä, mieluiten tunnetulta merkiltä. Tarkista moottorin ohjeista oktaaniluku. Älä koskaan käytä öljyllä sekoitettua bensiiniä (4-tahtimoottori).

Miten leikkuuterä vaihdetaan?

Pysäytä moottori, irrota sytytystulpan johto (ja akku RM 545 VE). Käännä leikkuri puhdistusasentoon. Käytä puupalaa terän lukitsemiseen, irrota kiinnitysruuvi (vääntömomentti 60–65 Nm) 17 mm:n hylsyavaimella. Asenna uusi terä siivet ylöspäin, vaihda tarvittaessa lukkolevy ja ruuvi, kiristä ohjeen mukaan.

Miten leikkuri puhdistetaan?

Sammuta moottori, irrota sytytystulpan johto (ja akku). Tyhjennä säiliö käyttämällä moottoria sammuksiin asti. Käännä laite puhdistusasentoon (max leikkuukorkeus, kerääjä irrotettu, ohjaustanko taitettuna). Puhdista harjalla ja kevyellä vedellä, erityisesti terä. Älä koskaan käytä painepesuria tai voimakkaita pesuaineita.

Miten silppuamistila aktivoidaan RM 545 VM:llä?

Silppuaminen vaatii mukana toimitetun silppuamistulpan. Avaa poistoluukku, työnnä tulppa kanavaan ja kiinnitä se. Sulje luukku. Valitse leikkuukorkeus 4–7 parhaan silppuamistuloksen saavuttamiseksi. Älä silppua liian korkeaa tai märkää ruohoa.

Miksi leikkuri tärisee epänormaalisti?

Tämä voi johtua epätasapainoisesta, löystyneestä tai vaurioituneesta terästä. Pysäytä moottori välittömästi, irrota sytytystulppa. Tarkista terä: jos se on vääntynyt, kulunut tai huonosti teroitettu, vaihda se tai tasapainota. Tarkista myös kiinnitysruuvi.

Miten leikkuri talvisäilytetään?

Tyhjennä säiliö käyttämällä moottoria sammuksiin asti. Puhdista laite huolellisesti. Öljyä liikkuvat osat. Kaada 3 cm³ öljyä sylinteriin sytytystulpan reiän kautta ja käännä moottoria ilman sytytystulppaa. Kiinnitä sytytystulppa. Vaihda öljy. Säilytä kuivassa ja pakkasenkestävässä paikassa. VE-versiossa poista akku ja säilytä se erikseen.

Mitkä ovat tärkeimmät turvalaitteet?

Moottorin pysäytyskahva pysäyttää moottorin ja terän alle 3 sekunnissa, kun se vapautetaan. Kotelo, poistoluukku ja kerääjä suojaavat terän kosketukselta. Älä koskaan poista näitä laitteita käytöstä. Ennen huoltoa irrota aina sytytystulpan johto.

Mistä löydän varaosia?

Varaosia (terät, ruuvit, suodattimet jne.) on saatavana STIHL-jälleenmyyjiltä. Käytä vain alkuperäisiä STIHL-osia. Tärkeimmät osanumerot: vakioterä 6340 702 0100, kaksoisterä 6340 702 0120, kiinnitysruuvi 9008 319 9075, lukkolevy 0000 702 6600.

KÄYTTÖOHJE RM 545 STIHL

kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittaa ja valmistaa huippuluokan tuotteita pitäen suunnittelun lahtokohtana asiakkaidensa tarpeita. Nain pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös aärimmäisen vaativissa olosuheissa.

STIHL tunetaan myos erinomaisesta asiakaspalvelustaan. Jalleenmyyjammhe huolehtivat sekasiantuntevasta neuvonnasta ja opastuksesta ett kattavien teknisten palvelujen tarjoamisesta.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, etta olet tytyväinen hankkimaasi STIHL-tuotteseen.

Tri Nikolas Stihl

TÄRKEÄ! LUE OPAS ENNEN
KÄYTTOA JA SÄLYTÄ SE VASTAISTA
KÄYTTOA VARTEN.

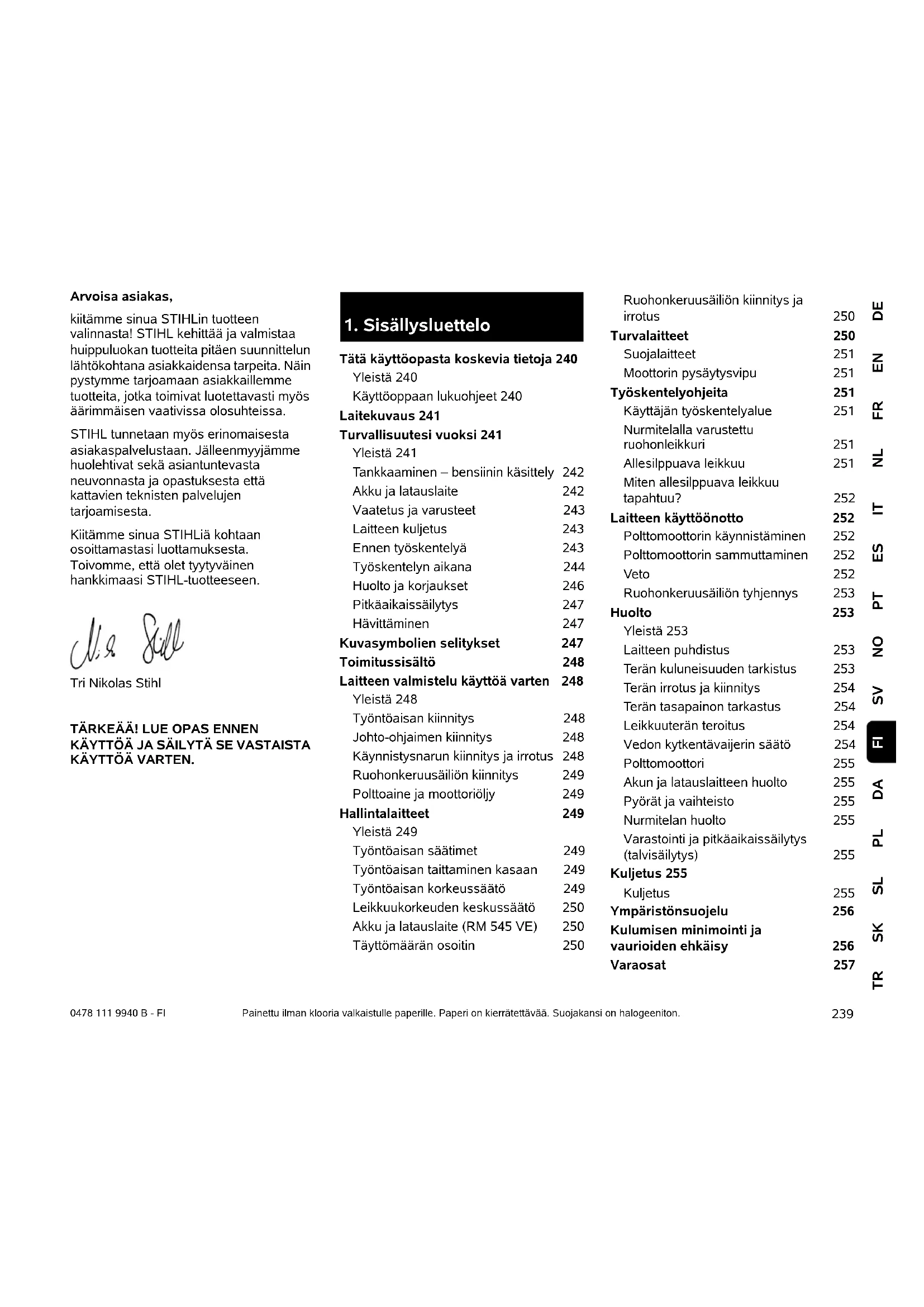

1. Sisallysluettello

Tata kayttoopasta koskevia tietoja 240

Yleistä 240

Käyttooppaan lukuohjeet 240

Laitekuvaus 241

Turvallisuutesi vuoksi 241

Yleistä 241

Tankkaaminen - bensiin käsittely 242

Akku ja latauslaite 242

Vaatetus ja varusteet 243

Laitteen kuljetus 243

Ennen työskentelyä 243

Työskentelyn aikana 244

Huolto ja korjaukset 246

Pitkäikaissäilytys 247

Havittaminen 247

Kuvasymbolien selitykset 247

Toimitussisltö 248

Laitteen valmistelu kayttoa varten 248

Yleistä 248

Työntöaisan kiinnitys 248

Johto-ohjaimen kiinnitys 248

Käynistysarun kiinritya irrotus 248

Ruohonkeruusällion kiinnitys 249

Polttoaine ja moottorioljy 249

Hallintalaitteet 249

Yleistä 249

Työtoaisan sātimet 249

Tyontoaisan taitaminen kasaan 249

Tyontoaisankorkeussaat 249

Leikkuukorkeuden keskussaatö 250

Akku ja latauslaite (RM 545 VE) 250

Tayttomärän osoitin 250

Ruohonkeruusailion kiinnitys ja

irrotus 250

Turvalaitteet 250

Suojalaitteet 251

Moottorin pysaTysvipu 251

Työskentelyohjeita 251

Käytäjan työskentelyalue 251

Nurmitelalla varustettu ruohonleikkuri 251

Allesilppuavaleikkuu 251

Miten allesilppuava leikkuu

tapahtuu? 252

Laitteen käytöönotto 252

Poltomoottorin kaynnistaminen 252

Polttomooctorin sammuttaminen 252

Veto 252

Ruohonkeruusäilion tyhennys 253

Huolto 253

Yleistä 253

Laitteen puhistus 253

Terän kuluneisuuden tarkistus 253

Terän irrotus ja kiinnitys 254

Teran tasaipanon tarkastus 254

Leikkuuteran teroitus 254

Vedon kytkentavajerin satao 254

Poltomoottori 255

Akun ja latauslaiteen huolto 255

Pyorat ja vaihteisto 255

Nurmitelan huoTo 255

Varastointi ja pitkaaikaissailytys (talvisailytys) 255

Kuljetus 255

Kuljetus 255

Ymparistonsuojelu 256

Kulumisen minimointi ja

EU-
vaatimustemmukaisuusvakuutus 257
Ruohonleikkuri STIHL RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR 257

Tekniset tiedot 257

REACH 259

Vianetsintä 259

Huolto-ohjelma 261

Luovutustodistus 261
Huoltotodistus 261

2. Tàta käyttoopasta koskevia tietoja

2.1 Yleistä

Täm kaytöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskaytöopas.

STIHL pyrkii jatkuvasti kehittamaan tuotevalikoimaansa ja siksi pidatamme oikeuden toimitussisallon muotoa, tekniikkaa ja varustusta koskeviin muutoksin.

Tämän vuoksi tassä kaytöoppaasa julkaistujen tietajen ja kuvien pohjalta ei voi esittä mitään vaateita.

Näissä käytöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatatvilla kaikissa maissa.

Tämä käytöopas on tekijänoikeudelliseti suojattu. Kaikki oikeudet pidatetaan, mukaan lukien oikeus monistamiseen, käantämseen ja kasittelyyn sahkoisissä järestelmissä.

2.2 Kayttooppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.

Kaikki laitteseen kiinnitetyt kuvasymbolit on selitetty tassä kayttöoppaassa.

Katselusuunta:

Katselusuunta, kun käytöoppaassa lukee "vasen" ja "oikea": Käytäja seisooo koneen takana ja katsoo ajosuuntaan.

Kappaleviite:

Viittaukset lisätietajsisälviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaaleeseen: ( 4.)

Tekstikohtien merkinta:

Erilaiset tekstikohdat on erotetu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.

Kässitellyvaiheet, jotka vaativat käytäjän toimia:

• Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...

Yleiset luettelot:

• tuotteen käytö urheilutapahtumissa tai kilpailuissa

Varoituksia tai lisäohjeita sisälvät tekstit:

Varoituksia tai lisaohjeita sisaltavat tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeasti muista ohjeista:

Vaara! Onnettomuusvaara, josta voi aiheutuavakavia henkilovahinkoja. Laitteen kaytossa on ehdottomasti noudatettava tai valttetavä tiettyjä toimenpiteita.

Varoitus! Henkilovahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilovahinkojen välttämiseksi.

Varo! Pienten vammojen ja esinevahinkojen vaara, joka voidaan valttaa ohjeita noudattamalla.

Ohje Tietoja laitteen oikeasta kayttotavasta ja virheellisen kayton valttamisestä.

Tekstit, joissa on kuvaviittauksia:

Laitteen käytöa havainnollistav kuvat ovat käyttooppaan alussa.

Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitta vastaavien tekstikohtien valillä.

3. Laitekuvaus

1 Tyontoaisan ylaosa ja saaatoosat ( 8.2)
2 Työntöaisan vahvike
3 Käynnistysnaru
4 Käantokahva
5 Poistoluukku
6 Typpikilpi, jossa konenumero
7 Pottomoottori
8 Sytytystulpan pistoke
9 Kantokahva
10 Runko
11 Suojalista
12 Leikkuukorkeuden osoitin
13 Leikkuukorkeuden keskussaatö
14 Tyontoaisan korkeussaedon kiristyskahva
15 Ruohonkeruusailio
16 Täytömaärän osoitin
17 Akku (RM 545 VE)
18 Silppurikiila (RM 545 VM)
19 Nurmitela (RM 545 VR)

4. Turvallisuutesi vuoksi

4.1 Yleistä

Laitteella työskenneltaessä on
ehdottomasti noudatettava
naita turvamäräyksiä.

Lue kayttoohjeet kokonaisuudessaan Iapi huolellisesti ennen ensimmaikaayttoonottoa. Sailyta ohejt

hyvüssä tallessa myohempää käytöä varten.

Noudata käytö- ja houlto-ohjeita, jotka on annetu erillisssa polittomoottorin käytööhjeissa.

Nämä varotoimenpiteet ovat
valttamattomä Oman turvallisuutesi takia, mutta luettelo ei ole taydellen. Käytä laitetta järkevästi ja vastuullisesti ja muista, etta laitteen käytäja on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.

Perehdy laitteen hallintalaitteisiin ja oikeaan kayttoon.

Laitteen käytö on sallittu vain henkiloille, jotka ovat perehtyneet käyttoohjeisiin ja laitteen käsittelyyn. Ennen ensimmaista käytöonottoa käytäjan tulee perehtyä laitteen käytöön asianmukaisesti ja käytannossa. Anna myyjän tai asiantuntijan opastaa käytäämään laitetta turvallisesti.

Opastukssaa kayttajalle tulee kertoa
ennen kaikkea, etta laitteella
tyoskenneltaesvaaditaan aärimmaistahuolellisuutta ja keskittymista.

Vaikka tata laitetta käytetän ohjeenmukaisesti, jäannösriskejä on silti olemassa.

Tukehtumisvaara!

Pakkausmaterialiaalilla leikkiminen aiheuttaa lapsille

tukehtumisvaaran. Pidä
pakkausmaterialiaali ehdottomasti
poissa lasten ulottuvilta.

Anna vain sellaisten henkiloiden kayttaa tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti kayttaa kyseistamallia ja ovat totuneet sen kasittelyyn. Kayttohjeet ovat osa laitetta ja ne taytyy aina antaa mukana.
Alä käytä laitetta vasyneena tai sairaana. Mikäi et ole terve, kysy lakäriltäsi, voitko käyttaa laitetta. Laitteen käytto on kiellettyä, jos olet nauttinut alkoholia, reaktiokkyra rajoittavia lakkeita tai huumaavia aineita.
Varmista, etta kayttaja on fysisesti, aistimellisesti ja henkisesti kykeneva kayttamän laitetta ja tyoskentelemaan sillä. Ellei kayttajä ole fysisesti, aistimellisesti tai henkisesti taysin kykeneva, Han saa tyoskennellä ruohonleikkurilla vain vastuuhenkilon valvonnassa tai tämän antamien ohjeiden mukaan.
Varmista, etta kayttaja on tysi-ikainen tai kansallisten märäysten mukaisessa valvotussa ammattikoulutukssessa.

Huomio - onnettomusvaara!

Ruohonleikkuri on tarkoitetu ainoastaan ruohon leikkaamseen. Muunlainen kaytto on kielletty ja voi olla vaarallsta tai johtaa laitteen vauroitumiseen.

Käytäjan loukkaantumisvaaran takia ruohonleikkuria ei saa käytäa seuraaviin toihin (luettelo ei ole tāydellinen):

• pensaiden ja pensasaitojen viimeistelyyn
• köynöskasvien leikkuuseen
  ruohokattojen leikkuuseen
• puiden ja pensaiden leikkuujatteiden silppuamiseen tai hakettamiseen

• kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen)

• maanpinnan epatasaisuuksien (esimerkiki myyränkäytävien) tasoittamiseen

• leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä).

Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tahan on STIHin hyväskymien lisavarusteiden asianmukainen asennus. Lisatietoja hyväskytystä lisälaitteista saat STIHJällenmyyjiltä.

Etenkin kaikki laitteen politto-tai sahkomoottorin tehoon tai kierroslukuun tehtavat mutokset ovat kilettyja.

Laitteella ei saa kuljettaa esineita, elaimi tai henkiloti, ei varsinkaan lapsia.

Käytö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsatalousyrityksissä edellyttä erityistä varovaisuutta.

Huomio! Tärina voi aiheuttaa
terveyshaittoja! Liiallinen
tärinarasitus voi aiheuttaa
verenkierto- tai hermovauroiota,

etenkin verenkiertohairioistä karsville henkilolle. Känny läkärin puoleen, jos saat oireita, joiden syynä saattaa olla tärina.

Tallaisia oireita, jotka esiintyvat
useimmiten sormissa, käsissä tai kaden
nivelissä, ovat seuraavat (luettelo ei ole
taydellinen):

-tunnottomuus
- k i v u t
-lihasheikkous
- ihon varimuutokset
- epamiellyttävä kutina.

Pida tyoskentelyn aikana molemm kasin kiinni tyontoaisan sihen tarkoitetuista kohdista pitavasti mutta liikaa puristamatta.

Suunnitte lyöskestentlyajat siten,ettet altistu voimakkaalle tärinäle pitkää aikaa kerrallaan.

Päastä laitteesta irti ainoastaan silsoin, kun se seisoo tasaisella alustalla eikä voi lahtea itsestaaan likkeelle.

4.2 Tankkaaminen - bensiin käsittely

Hengenvaara!

Bensiini on myrkyllista ja erittain herkasti syttyvaa.

Säilytä bensiiniā vain tarkoitukseen
sopivissa saïliöissä (kanistereissa). Sulje
ja kirstä poltoainesäiliön korkit kunnolla.
Vaurioitunut poltoainesäiliön korkki on
turvallisuussyistä vaihdettava uuteen.

Alä kayta juomapulloja tai vastaavia polittoja voiteluaineiden havittamiseen tai sailyttamiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niista.

Säilytä ja käytä bensiinä
kaukana kipinoistä, avotulesta,
lampöhteista ja muista
sytytyslöhteista. Äla tupakoi!

Tankkaa vain ulkona alaka tupakoi tankkauksen aikana.

Pysäytä pottomoottori ja anna sen jähtyä ennen tankkausta.

Täytä bensiini ennen polttomootorin
käynnistämista. Polttomoottorin käydessä
tai koneen ollessa kuuma poltoainesäiliö
kantta ei saa avata eikä bensiini lisä.

Alä tayta poltoainesailliotai lian tayteen!

Alä koskaan taytä
polttoainesailloti tayttöputken
alareunan ylapuolle, jotta
polttoaineelle jä tilaa lajentua.
Noudata lisaksi polttomoottorin
kayttöhjeita.

Jos bensiini on laikkynyt yli, käynistä polttomooottori vasta, kun olet pyyhkinyt bensiin tahrmat kohdat puhtaaksi. Alä kytke sytytstä, ennen kuin bensiinihöyryt ovat hairtuneet (pyhyi kuivaksi).

Pyyhi laikkynyt poltoaine heti pois.

Jos bensiini on joutunut vaatteille, net tulee vaihtaa.

Alä saïlytä laitetta sisätiloissa,Jos saïliössä on vië bensiinia. Hóryrstyvä bensiini voipäasta kosketuksiin avotulen taikipinöiden kanssa ja syttyä palamaan.

Jos polttoainesaillio on tyhjennettav, se on tehtavulkona.

4.3 Akku ja latauslaite

Noudata polttomootorin kayttoohjeita ja sailyta ne varmassa paikassa. Tassahojeessa on kuvattu akun ja latauslaitteen turvallinen kaytto.

Käytä vain alkuperäistä akkua ja latauslaitetta.

Suojaa akku ja latauslaite sateelta ja kosteudelta alaka anna niiden pudota.

Alä käytä vauroitunutta tai vialista akkua tai vauroitunutta latauslaitetta. Tarkasta etenkin latauslaitteen verkkjoho. Alä koskaan käytä latauslaitetta, jonka verkkjoho on vauroitunut.

Ala koskaan pura akkua tai latauslaitetta alakä yritä korjata niitä. Vialinen akku tai latauslaite on vaihdettava uuteen.

Liitā latauslaite vain virtalähteseen, joka on suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA. Lisatietoja saat sahköasentajalta.

Älä anna metalliesineiden, esimerkiki naulojen, kolikoiden tai korujen, joutua kosketuksiin käytamattöman akun kanss. Älä koskaan paastä akun liittimi oikosulkuun alaka käytä metallista kuljetuslaukkua.

Epääasianmukaisessa käytössä akusta voi vuotaa ulos nestettä. Älä kosketa sitä! Jos olet kosketuksissa nesteseen, huuhtele kyseinen alue vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi läkarini. Vuotava akkunesti voi aiheuttaa ihoärsytstä sekä palo- ja syöpymisvammoja.

Lisää turvaohjeita - katso
http://www.stihl.com/safety-data-sheets

4.4 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitavapohjaisia jalkineita. Alä työskentele paljain jaloin tai

sandaalit jalassa.

Käytä tukevia käsineita ja pidä pitkat hiukset kiinni esimerkiksi hiusverkollaa tā pähineellä huolto- ja puhistustöissä ja

laitetakuljetettaessa.

Käytä asianmukaisia suojalaseja leikkuuterä teroitettaessa.

Käytä laitetta ajaessasi vain pitkia housuja ja ihonmyötäisia vaatteita.

Alä kaytä lóysiä asusteita (esimerkiksi koruja, solmioita tai huiveja), jotka voivat tartua koneen likkuviin osiin (kayttovipuihin).

Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa.

Käytä kuulosuojaimia.

4.5 Laitteen kuljetus

Työskentele aina käsineitä käyttaen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.

Alä siirra laitetta polttomoottorin ollessa käynnissä. Pysäytä polttomoottori, annaterien pysahtya ja vedä sytytystulpan pistoke irti ennen kuljetusta.

Kuljeta laitetta vasta polttomoottorin jaahdyttya ja ilman poltoainetta.

Käytä sopivia apuvalineitälastaamiseen (lastausramppeja, nostolaitteita).

Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiki ruohonkeruusailio) kuljetusalustalle riittavan vahvoilla kiinnitysvalineillä (esimerkiki hihnoilla ja vajereilla).

Kun dostat ja kannat ruohonleikkuria, välta koskettamasta leikkuuterä.

Noudata kappaleessa "Kuljetus" olevia ohjeita. Siella on kuvattu laitteen nostaminen ja sitominen. ( 13.)

Noudata alueellisia märäyksiä laitetta kuljetettaessa, ennen kaikkea niitta, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

Alä jata akkua autoon ja suojaa kayttamatön akku suoralta auringonvalolta.

Käsitte litium-ioni-akkuja erityisen varovasti kuljetuksen aikana ja huomioi oikosulkjen vaara. Kuljeta akku ehjassa alkuperäispakkauksessa tai sopivassa metallittomassa kuljetuslaukussa.

4.6 Ennen työskentelyä

Varmista, etta laitetta kayttavat vain henkilot, jotka ovat tutustuneet kayttohjeisiin.

Ennen laitteen käytöönottoa tarkista poltoainejärestelman, etenkin sailiön, sailiön korkin, letkulitosten ja muiden nakyvien osien tiiviys. Jos havaitset puutteita tiiviydessä tai muita vauroiota, alä käynnistä polttomoottoria - palovaara! Anna ammattilikkeen korjata laite ennen käytöönottoa.

Noudata polttomootorilla tai
sahkömoottorilla varustettujen
puutarhalaitteiden kayttoaikoja koskevia
yleisiä järestyssaantöja.

Tarkasta koko alue, jolla laitetta kaytetaan, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voi mahdollisesti singota ympariinsa. Esteet (esimerkiki cannot tai juuret) voivat helposti jadda huomaamatta korkeassa ruohossa.

Merkitse ennen ruhonleikkuuta kaikkinurmialalla olevat ruhon katkematemeseineet (esteet), joita ei voi poistaa.

Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen kayttoa. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epaselviki si tai muuten vahingoittuneet,

vaihda niiden tilalle uudet. Uusiaarroja ja muita varaosia on saatakana STIHL- ammattilikkeestä.

Tarkista sytytystulpan pistokkeen pitäva ja varma kiinnytys ennen laitteen käytöa.

Laitetta saa käyttaa vain sen ollessa tysin käyttokuntoinen. Tarkasta seuraavat seikat ennen jokaista käyttokertaa:

-Laite on ohjeenmukaisesti asennettu.
-Leikkuukoneisto ja koko leikkuuyksikkö (leikkuuterat, kiinnityssosat ja leikkuupoydan runko) ovat制动tomassa kunnossa. Erityisesti varma kiinnitsy, vauriot (urat tai sarot) ja kuluneisuus on tarkastettava. ( 12.3)
- Poltoainesällön korkki on kierretty ohjeenmukaisesti kiinn.
- Poltoainesäiliö, sen korkki ja poltoainejarjestelmän osat ovat moitteettomassa kunnossa.
-Turvalaitteet (esimerkiki moottorin sysaytysvipu, poistoluukku, runko, tyontoaisa ja suojasaleikkoo) ovat moitteettomassa kunnossa ja toimivat ohjeenmukaisesti.
- Akku (RM 545 VE) ei ole vahingoittunut eikä viallinen.
- Ruohonkeruusäliö on vahingoittumaton ja kunnolla kiinnitetty; vahingoittunutta ruohonkeruusäliöä ei saa käytä.
- Oljytulppa on kierretty ohjeenmukaisesti kiinni.

Suorita kaikki tarvittavat tyot tai känny ammattilikkeen puoleen. STIHL suosittee STIHL-ammattilikettä.

4.7 Työskentelyn aikana

Aä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä.

Laitteeseen asennettuja kytkenta- ja turvalaitteita ei saa poistaa tai ohittaa. Alä etenkään kiinnitä moottorin pysäytysvipuatayontöaisan (esimerkiki siptomalla).

Huomio - loukkaantumisvaara!

Alä vie kāsä tajalkoja pyörivien osien lahelle! Alä missän

tapauksssakosketa pyorivaa teraa.Pysy etaall poistoaukosta.

Pida koneeseen aina tyontoaisan etaisyyden mukainen turvavali. Tyontoaisan taytyo ola aina ohjeenmukaisesti asennettuna eikaa saa muuttaa. Alia koskaan ota laitetta kayttoon, jos tyontoaisa on taittu.

Alä koskaan kiinnità mittaän tyontöaisaan (esimerkiki työvaatteita).

Työskentele vain päävinvalossa tai hyvässä keinovalaistukssaa.

Alä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.

Kostea alusta lisää onnettouusriskä (käytäja ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta välṭā liukastumisen. Mikäli mahdollista, laitetta ei pidä käytäa kostealla alustalla.

Pakokaasut:

Myrkylliset kaasut aiheuttavat hengenvaaran!

Keskeyta tyoskently valittomasti, jos sinulla on pahoinvoitia, paansarkya, nikohairiota (esim. kaventunut nikokentta), kuulohairiota tai huimausta tai jos keskittymiskykysi heikkenee. Nam voivat olla merkkeja siita, etta elimistoo on joutunut pakokaasuja hengityksen mukana.

Laite tuottaa myrkyllisia
pakokaasa ja
heti

polttomoottorin kännistämisen jälkeen. Nämä kaasut sisälävat

haitallisia aineita, erityisesti hakaa, joka on variton ja Hajuton myrkylinen kaasu. Alä käytä pottomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa.

Kännistys:

Käynnistä laite varovasti, kohdan "Laitteen käyttoönotto" (11.) ohjeiden mukaisesti. Laitteen käynnistäminen näden ohjeiden mukaisesti pientaä loukkaantumisvaaraa.

Loukkaantumisvaara!

Kun kaynnistysnaru palautuu nopeasti, se saattaa vetää kaden niin nopeasti poltomoottoria kohti, ettei kaynnistysnarusta ehdi päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristemisvammoja ja venahdyksiä.

Pidä käynnistyksen aikana jalkaterät riittävän etäällä leikkuuterista.

Laitetta ei saa kallistaa moottoria käynnistettaëssä.

Vedon sankaa ei saa kayttä kaynnistettäessä.

Alä kaynnista poltomoottoria, jos
poistoluukku tai ruohonkeruusäiliö ei ole
poistokanan edessa.

Työskentely rinteissä:

Työskentele rinteissä aina poikittain,älä pitkittäin.

Jos käytäjä menettäa laitteen hallinnan
leikatessaan pitkittässuunnassa,
leikkaava laite saattaa vierä hänen
päällen.

Ole erityisen varovainen, kun vaihdat ajosuuntaa rinteessä.

Ota tukeva asento rinteissä ja välta työskentelya laitteen kanssa lian jyrkissä rinteissä.

Turvallisuussyistä laitetta ei saa käytta rinteissä, joden kaltevuus on yli 25^ (46,6 %). Loukkaantumisvaar! Rinteen 25^ :n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla.

Kun laitetta kaytetaan rinteissä,
polttomoottorin riittävän tehokkaan
voitelun varmistamiseksi on noudatettava
lisäksi mukana toimitetun polttomoottorin
kayttöohjeen nuvoja.

Työskentely:

Loukkaantumisvaara!

Aä työnnä käsä tai jalkoja pyörivien osien paälte tali alle taitmuuten niiden laheisyyteen.

Älä yritä tarkastaa teräa
ruohonleikkurin ollessa
toiminnassa. Älä koskaan avaa
kkuja ja/tai poista
ruusäiliöta silloin, kun leikkuterä
ii. Pyörivä terä voi aiheuttaa

Kuljeta laitetta vain kavelyvauhtia, ei missaan tapaukssaa juosten. Laitteen nopea kuljettaminen lisai loukkaantumisaaraa esimerkiki kompastumisen tai liukastumisen takia.

Ole erityisen varovainen, kun kaannat laitteen tai vedat sita itseasi kohti. Kompastumisvaara!

Käytä laitetta erityisen varovasti, kun olet rinteiden, notkojen, ojen tai patojen lāheisyydessä. Pysy riittävän etäälla tällaisista vaaratekijöistä.

Ruohon katkemat esineet (esimerkiski
kastelulaitteet, pilarit, vesiventtiilit,
perustukset ja sahkjochodot) pitäa kiertäa.
Alä koskaan ajta tallaisten esineiden
pälta.

Huomaa,etta terat pyorivat viela muutaman sekunnin moottorin sammuttamisen jälkeen.

Sammuta polttomoottori, odota, kunnes teraosat ovat pysahtyneet, vedsytystulpan pistoke iri ja poista lisaksi akku (RM 545 VE)

• ennen kuin poistut laitteen luota tai kun se jatetaan ilman valvontaa.

• ennen tankkaamista. Lisaa poltoainetta vain jaahntyeseen polittomoottorin. Palovaara!

• ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta.

• ennen kuin nodsat tai kannat laitetta.

• ennen kuin kuljetat laitetta.
• ennen kuin työskentelet leikkuuterän parissa.
• ennen kuin laite tarkastetaan tai puhdistetaan tai sille tehdään muita toità (esimerkiksi käannetaän tyontöaisa).
• jos ruohonleikkuri osuu vieraaseen esineeseen tai se tärisee tavallista voimakkaammin. Tarkasta tällaisessa tilanteessa laitteen vauriot, varsinkin leikkuuyskösä (tera, teräakseli ja terän kiinnits), ja tee tarvittavat korjaukset, ennen kuin käynnistät laitteen uudelleen ja aloitat työt.

Loukkaantumisvaara!

Voimakas tärä on yleensä merkki hairösta.

Ruohonleikkuria ei saa ottaa kayttoon varsinkaan silloin, jos kampiakseli tai leikkuutera on vauroitunut tai vaantynyt.

Teetarvittavat korjaukset ammattilaisella, jos sinulla ei ole tarvittavia tietoja. STIHL susittelee STIHIn ammattilikettä.

Sammuta polttomooottori, ennen kuin

• tyonnat laitteen muokattavalle alueelle tai muokattavalta alueelta
• tyonnat laitteen ruohottomalle alueelle
  -avaat poistoluukun tai poistat ruohonkeruusällön
• kallistat laitetta kuljetusta varten
  -saedatleikkuukorkeuden.

4.8 Huolto ja korjaukset

Ennen puhdistus-, säätö-, korjaus- ja huoltotöitä:

• Sijoita laite tukeyalle ja tasaiselle alustalle.
• Pysäytä polttomoottori ja anna sen jäahtyä.
  Veda sytytystulpan pistoke irti.

Huomio - Ioukkaantumisvaara!

Pida sytytstulpan pistoke etaallsytytstulpasta, sillā tahaton sytytskipinàvo aiheuttaa tulipalon tai sahköiskun. Jos sytytstulppa päsee tahattomasti koskettamaan sytytstulpan pistoketta, polttomoottori saattaa vahingossa käynnistya.

RM 545 VE: Irrota lisaksi akku.

Leikkuuterä voi aiheuttaa vammoja!

Kun kaynnistysnarusta vedetäan, teraosat alkavat pyoria. Pidà vartalosi, varsinkin kdet ja jalat, aina riittavan etaallä leikkuuterastä, kun vedat kaynnistysnarusta.

Anna laitteen jähtyä ennen
polttomoottorin, pakosarjan ja
aanenvaimentimen toiden aloittamista.
Osien lampötila voi ylittä 80 °C.

Palovamman vaara!

Suora kosketus moottorioljyyn voi olla vaarallinen. Lisaksi moottorioljya e saa laikyttaa.

STIHL suosittelee, etta moottorioljya lisataaan tai vaihdetaan STIHLin ammattilikkeessa.

Puhdistus:

Puhdistakoko laite huolellisesti toiden jalkeen. ( 12.2)

Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä poltoainesaillio (esimerkiki si ajamalla).

Irrota runkoon tarttuneet ruohojänteet puutikulla. Puhdista ruohonleikkurin alapuoli harjalla ja vedellä.

Älä koskaan käytä painepesuria aläkapese laitetta juoksevalla vedellä (esim. kasteluletkulla).

Alä kayta syövytäviä puhistusaineita.
Tällaiset puhistusaineet voivat viottaa muoveja ja metalleja ja heikentäa siten STIHL-laitteesi turvallista toimintaa.

Pida palovaaran valtamiseksi
jäahdytsaukkojen, jäahdytsripojen ja
pakoputken alue puhtaana esim.
ruohosta, heinastä, sammaleesta, lehdistä
tai vuotavasta rasvasta.

Huoltotyöt:

Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käytöhjeissa - kaikk muut työt saa suorittaa vain ammattiliike. Jos tarvitet lisätieta ja tai apuvalineità, känny aina ammattiliikkeen puolen. STIHL suosittee teettämän huoltotyöt ja korjaukset vain STIHL-ammattilikkeessä. STIHL-ammattilikkeissaat aina ammattitaitoisen ja asiantuntevan palvelun.

Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt talle laitteelle tai teknisesti vastaavia osia. Muuten seurausena voi olla laitteen vauroituminen ja tapaturma. Epävarmoissa tapauksissa känny ammattilikkeen puolen.

Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuksiltaan parhainen laitteeseen ja käytäjan vaatimuksiin. Alkuperäiset STIHL-varaosat tunnistaa STIHL-varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL-varaosamerkinnästa. Pienikokoisin osiin voi olla merkitty ainoastaan STIHL-varaosamerkintä.

Poltoainejärestelmän osat (esimerkiki poltoaineputki, -hana, poltoainesäiliö, sällön korkki ja liitännät) on turvallisuussyistā tarkastettava saannöllisesti vauroiiden ja vuotojen varalta ja ammattilaisen on vaihettava netarvittaessa (STIHL suosittelee STIHLin huoltoliikettä).

Pida varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jalleenmyyj voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteseen vaildetaan uusia osia, varmista, etta uudessa osassa on samanlainen tarra.

Käytä leikkuuyksikköä käsitetlessä iina paksuja työkaseinita ja noudata erityistä varovaisuutta.

Varmista, etta kaikki mutterit, pultit ja ruuvit, erityisesti teraruuvi, on kirstetty tiukalle, jotta laite on aina turvallinen kayttä.

Vaihdata vaurioituneet aanenvaimentimet ja suojalevyt uusiin.

Tarkasta koko laitteen ja ruohonkeruusaliön kuluneisuus ja vauriot saannollisesti, etenkin ennen laitteen pitempaikaista varastointia (talvisälytysta). Vaihda kuluneet tai vialiset osat turvallisuussyistä valittomästi, jotta laite on aina käytöturvallinen.

Alä muuta polttomoottorin perussaatöa alakä kayta sitä ylikierroksilla.

Jos rakenneosia tai turvalaitteita on pitanyt irrottaa huoltototita varten, ne on kiinnitettava valittomasti ja märäysten mukaisesti takaisin paikoilleen.

4.9 Pitkaikaissailytys

Anna polittomoottorin jäahtya, ennen kuin jätat laitteen suljettiun tilaan.

Säilytä laite poltoainesäiliö tyhjennettynä ja poltoaine lukitussa tilassa, jossa on riittä ilmanvaihto.

Suojaa laite asiattomalta kaytolta (esimerkiksi lapset).

Alä saïlyta laitetta sisātiloissa,Jos saïliössa on viëla bensiini. Hóryrstyvä bensiini voi paësta kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.

Jos saili on tyhennettava, esimerkiki talvisailytyksen ajaksi, tyhjentaminen tulisi suorittaaulkona (esimerkiki kayttamalla moottoria).

Puhdistalaite ennen sailytysta huolellisesti (esimerkiksi talvisailytys).

Varastoi laite aina sytytystulpan pistoke irrotettuna.

RM 545 VE: Irrota akku ennen varastointia, sailyta sita erillaan laitteesta ja suojaa se asiattomalta kaytolta (esimerkiksi lapset).

Varastoi laite kayttokunoisesa.

Anna laitteen jähtyä kokonaan, ennen kuin peitat sen.

Säilytä laitetta tasaisella alustalla niin, etta se ei lahde vahingossa liikkeelle.

4.10 Havittäminen

Jäteöljy, poltoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajatteet voivat vahingoittaa ihmisia, elaimia ja ymparistöa, ja siksi ne tulee havittaa asianmukaisesti.

Saat tietao jatteiden asianmukaisesta havittamisestä kierratyskeskuksista tai ammattilikkeestä. STIHL suosittee STIHL-ammattiliikettä.

Huolehdi siitta, etta loppuun palvellut laite havitetaan asianmukaisesti. Varmistaennen laitteen havittamista,ettase on toimintakelvoton.Poista onnettomuuksienvttamiseksi sytytskaapeli, tyhennapoltoainesaio ja poista moottorioljy.

Akku on havitettav erillaaan laitteesta. Akuttayyyhavittaa turvallisesti ja ymparistonsuojelumaraarysten mukaisesti.

Leikkuuterä voi aiheuttaa vammoja!

Alä koskaan jatà loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, etta laite ja erityisesti leikkuuterä sailytetaän poissa lasten ulottuvila.

5. Kuvasymbolien solitykset

Huomio! Lue kayttoopa ennen kayttoonottoa.

Loukkaantumisvaara! Pida sivulliset poissa vaara-alueelta.

Loukkaantumisvaara!
Vedä sytytystulpan pistoke
irti ennen leikkukoneistoon
kohdistuvia toitä ja ennen
huolto- ja puhdustostätä.

Loukkaantumisvaara!
Pidä kädet ja jalkaterät
etäällä teristä!
Leikkuukoneisto pyörii jon-kin aikaa edelleen
sammuttamisen jälkeen
(polttomoottori-/terajarru).

RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Kännistä polttomootori.

RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Sammuta polittoottori.

RM 545 VE: Aseta akku paikalleen ja kaynnistä polittomoottori.

RM 545 VE: Sammuta polttomoottori.

RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR: Vedon kytkeminen pälle

RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR: Ajonopeuden saatö

Hitaasti - Paina
Vario-voimansiirron
vipua eteenpain.

Nopeasti - Veda
Vario-voimansirron
vipua taaksepain.

6. Toimitussisälto

Kohta Nimike Kpl

A Peruslaite 1

B Ruohonkeruusäiliön alaosa 1

C Ruohonkeruusällön yäosa 1

D Pultti 2

E Johto-ohjain 2 (RM 545, RM 545 T 1)

F Johdon taittumissuoja 2 (RM 545, RM 545 T 1)

G Kupukantaruuvi 2

H Käantokahva 2

I Tyontoaisan holkki 2 J Akku (RM 545 VE) 1

K Latauslaite (RM 545 VE) 1
- Käytöopas 1

Kohta Nimike Kpl

• Polttomoottorin
  käytöopas 1

7. Laitteen valmistelu käytöä varten

7.1 Yleistä

Loukkaantumisvaara

Noudata kappaleen "Turvallusuutesi vuksi" turvaohjeita ( 4)

• Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja toitä varten.

7.2 Työntöaisan kiinnitys

Työntöaisan holkkien kiinnitys:

Kiinnitayontoaisan holkit (I) tyontoaisan (1).Sijoita nelioreikat yontoaisan sisapuolle;tyontoaisan reikien ja tyontoaisan holkin neliorei an on oltava kohdakkain.

Työntöaisan kiinnitys:

Työnnä työntöaisa (1) työntöaisan alaosiin (2).
- Paina kupukantaruuvit (G) sisälta ulos reikien lapi ja ruuvaa kiinn kaäntokahvoilla (H).

1Johdon vasemman taittumissuojan kiinnitys:

Kiinnita johdon taittumissuoja (F)
aina kuvan mukaisesti. Vaijerit on
vedettava tyontoaisan alapuolelle.
Hellitta kaantokahvaa (H)
tarvittaessa ennen asennusta.

Kiinnita kaikki vajerit ja johdot taittumissuojaan (F).
- Pujota johdon taittumissuoja ensin tyontoaisan alaosan ylareikaaan (3).
Anna sitten taittumissuojan lukittua tyontoaisan alaosan alareikään (4).

2Johdon oikean taittumissuojan kiinnitys:

RM 545, RM 545 T:

Tyontoaisan oikealla puolella ei ole vajereita, joten johdon taittumissuojaa ei oikealla tarvita.

• Oikeanpuoleinen taittumissuoja (F)
  kiinnitetään samalla tavoin kuin vasemmanpuoleinen.

7.3 Johto-ohjaimen kiinnitys

Työnnä johto-ohjain (E) rungon aukkoin (1) ja kännä se työtoisan ylaosaan pain.
Kiinnitta kaikki johdot ja vajerit johtoohjaimeen.
Lukitse kaapeliohjin molempiin reikiinsa kevyesti painamalla.

7.4 Käynistysnarun kiinnitys ja irrotus

RM 545 VE: Polttomooottorissa e iole kaynnistysnarua.

Vedä sytytystulpan pistoke irti polttomoottorista ennen kännistysarun kiinnittämista ja irrottamista, ja tarvittaessa kiinnitä pistoke sen jälkeen.

Kiinnitys:

• Paina moottorin pysäytysvipua (1) tyontöaisaa vasten ja pida siina.
• Vedä käynnistysnaru (2) hitaasti ulos ja pida sitäulkona. Päästä moottorin pysäytysvipu vapaaksi.
  Kiinnitä kaynnistysnaru (2) narunohjaimeen (3).

Irrotus:

• Irrota käynnistysnaru (2)
  narunohjaimesta (3) ja ohjaa se hitaastakaisin.

7.5 Ruohonkeruusailion kiinnitys

• Aseta ruohonkeruusäiliö ylaosa (C) ruohonkeruusäiliö alaosan (B) paälle.
• Paina pultit (D) sisakautta aukkojen lapi.
  Lukitse ruohonkeruusällön yläosa kevyesti painamalla ruohonkeruusällion alaosaan.
  Kiinnitta ruhonkeruusailio. ( 8.8)

7.6 Poltoaine ja moottoriölj

Laitevaurion vaara!

Täytä moottoriin oljy ennen
ensimmäista käynnistyskertaa.
Käytä moottoriölyn ja polttoainen
lisaämisesa sopivaa apuvalinetta (esimerkiki suppiloa).

Moottoriöly:

Tiedot kaytettavast

moottorioljysta ja taytomaarastaaatpolttomoottorin kayttoohjeista.

Tarkasta oljymäärä saannolliseti (katso

poltomoottorin kayttoohjeet).

Öljymäärän ei pidä yllittä eikä alittaa
ohjeenmukaista tasoa.
Kiristä poltoainesaillion korkki
ohjeenmukaisesti ennen pottomoottorin kaytöönottoa.

Polttoaine:

Suositus: Hyvalaatuinen polittoaine, lyijytön bensiini.

Tiedot poltoaineen laadusta (oktaaniluku) sisaltyvat polittoomottorin kayttoohjeisiin.

8. Hallintalaitteet

8.1 Yleistä

Loukkaantumisvaara

Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita ( 4)

• Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja toitä varten.

8.2 Työntöaisan säätimet

1 Moottorin pysäytysvipu
2 Vedon sanka (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
3 Vario-voimansiirron vipu (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
4 Kännistysnuppi (RM 545 VE)

8.3 Työntöaisan taittaminen kasaan

Puristumisvaara!

Kiristyskahvoja avattaessa tyontoaisan ylaosa voi taitua. Pitele siksi tyontoaisan ylaosaa toisella kadellya ylaasennossa, kun kierrat kirstyskahvoja kiinni.

• Irrota käynistysnaru. (⇒ 7.4)

Kuljetusasento - tilaa saastavakuljetus ja sailytys:

• Löysä kirstyskahvoja (1), kunnes nepyörivat vapaasti. Sorvattu kohta estaa kirstyskahvoja irtoamasta kokonaan ruuveista (katoamissuoja).
• Kännä työntöaisan yläosa (2) eteen ja jata se laitteen pälle.

Työasento - laitteella työskently:

• Kaannä tyontöaisan yläosa (2) taakse ja pida siita kiinni yhdellä kädella.
  Kiinnitta kirstyskahvat (1).

8.4 Työntöaisan korkeussäätö

Työntöaisa (1) voidaan saatäkolmeen asentoon:

I matala asento

II keskiasento

III korkea asento

• Löysä tyontöaisan korkeussäddön käantokahva (2) kiertamalla sita vastapäivän (noin viisi kierrosta).

• Ota tyontoaisasta (1) kiinn molemmin kasin ja aseta se nostamalla tai laskemalla halutulle korkeudelle. Huolehdi siita, etta saadat tyontoaisan vasemman ja oikean puolen samalle korkeudelle.
  Kierrä tyontöaisan korkeussaadon kaantokahva (2) myotapivaan kiinn.

8.5 Leikkuukorkeuden keskussa:

RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VM:

Säadettavissa on seitseman eri leikkuukorkeutta.

Taso 1:25 mm

Taso 7:80 mm

RM 545 VR:

Säadettavissa on kuusi eri leikkuukorkeutta.

Taso 1:20 mm

Taso 6:75 mm

• Korkeussaatovipu (1) sijaitse laitteen vasemmalla puolella (katso kuva).
  Tartu laiteen kahvaan (2), vedaaatokahvaa (1) ylospain ja pidaseylhaall, jotta saat avattualukitusmekanismin. Sadahaluamasileikkuorkeus laitetta noctamalla tialaskemalla.
• Korkeus voidaan lukea leikkukorkeuden osoittimesta (3).
  Päastä irti saatövivusta (1) ja anna korkeussaatomekanismin lukittua paikalleen.

8.6 Akku ja latauslaite (RM 545 VE)

Ruohonleikkurissa RM 545 VE on sahkokayninstin. Kaynnistysakkuna toimii litium-ioni-akku. Akun ja latauslaitteen kaytto on kuvattu mukana toimitetussa polttomoottorin kayttooppaassa.

Akun saa ladata vain mukana toimitetulla latauslaitteella, eikakku lataudu ruohonleikkurin kayton aikana. Voit tarkastaa varastrilan painamalla akun painiketta (2).

Ensimmäinen käytöönotto:

• Irrota suojatarra (1) akusta.
• Liitä latauslaite (K) sahköverknoon ja lataa akkua (J) noin 10 sekuntia. Tällöin torkutila (luovutustila) kytkeytyy pois käytösta ja akku aktivoituu. Lataa akku sen jälkeen täyteen.

Akun irrotus ja kiinnitys:

• Poista akku (J) polttomoottorista sivukautta oikealle ja aseta se vastakkaisessa järjestyksessä paikalleen.

8.7 Täytömaärän osoitin

Teran aiheuttama ilmavirta nostaa
tayttomärän osoitinta (1). Kun
ruohonkeruusäliö on taynnä, ilmavirta
pysahtyy. Kun ilmavirta on liian pieni,
tayttomärän osoitin (1) laskeutuu alas
lepoasentoon. Täm osoittaa, etta
ruohonkeruusäliö tulisi tyhjentaa.

Taytomaar an osoitn toimii rajoittamattomasti ainoastaan silloin, kun ilmavirta on optimaalinen. Ulkoiset tekijat, kuten marka, tihea tai korkea ruoho,

matala leikkukorkeus, likaantuminen tai vastaavat, voivat rajoittaa ilmavirtaa ja tayttomärän osoittimen toimintaa.

Ruohonkeruusäiliö täytyy

Ruohonkeruusaillä tāysi

Tyhjennà tāysi ruohonkeruusäiliö (11.4).

8.8 Ruohonkeruusäiliön kiinnitys ja irrotus

Jos laitteessa on allesilppuava toiminto, irrota silppurikiila poistokanavasta ennen ruohonkeruusailion kiinnittamis ( 10.3)

Kiinnitys:

• Avaa poistoluukku (1) ja pidä sitä auki.
  Kiinnita ruohonkeruusailio (2) lovistaan (3) laitteessa olevaan Kannattimeen (4).
• Sulje poistoluukku (1) käsin.

Irrotus:

• Avaa poistoluukku (1) ja pidä sitä auki.
• Nosta ruohonkeruusäilio (2) ylös, irrotase Kannattimesta (4) ja poista se.
• Sulje poistoluukku (1) käsin.

9. Turvalaitteet

Käytäjan turvallisuuden varmistamiseksi ja epaasianmukaisen käytön estämiseksi laite on varustetu useilla turvalaitteilla.

Loukkaantumisvaara!

Laitetta ei saa ottaa käytöän,Jos jokin turvalaite on vialinen. Känny tarvittaessa ammattiliikkeen puoleen.STIHL suosittee STIHL- ammattiliikettä.

9.1 Suojalaitteet

Ruohonleikkuri on varustetu suojalaitteilla, jotka estavat tahattoman kosketuksen leikkuuteraan ja ulos tulevaan leikkuusilppuun. Naita ovat runko, poistoluukku, ruohonkeruusailijo ahjeemmukaisesti asennetu tyontoaisa.

9.2 Moottorin pysa'tysvipu

Ruohonleikkuri on varustettu moottorin pysayttimella.

Kun moottorin pysaetysvipu (1)
päästetään irti polttomoottorin käydessa,
moottori pysahtyy.
Polttomoottori ja terä pysahtyvät kolmen sekunnin kuluessa.

Loukkaantumisvaara!

Jos teran jalkikayntiaika on
pidempi, alä käytä laitetta vaan vie
se ammattilikkeeseen.

Jälkäntytiajan mittaaminen

Polttomooctorin käynnistämisen jälkeen
tera pyörii ja kuuluu suhinaa.
Jäkkäntyiaika vastaa suhinan kestoa
polttomooctorin pysäytämisen jälkeen, ja
se voidaan mitata ajanottokellolla.

10. Työskentelyohjeita

Kauniin ja tuuhean nurmikon saat noudattamalla seuraavia ohjeita:

• Käytä hidasta ajonopeutta.
  -Leikkaa ruoho usein ja pidä nurmikko lyhyena.
• Alä leikkaa ruhooa lian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta.
• Teroituta leikkuuterat saannollisesti ammattilikkeessä.
  Vaihtele saannollisesti leikkuusuuntaa.

10.1 Käytäjan työskentelyalue

• Käytäjan pitä turvallisuussyista 15 seistä koko ajan työskentelyalueella tyontöaisan takana, kun poltomoottori käynnistetäan ja kun se käy. Pidä koneeseen aina tyontöaisan etäisyyden mukainen turvaväli.
• Ruohonleikkuria saa käyttaa vain yksi henkilo, ja sivullisten on pysyttila poissa vaara-alueelta. (⇒ 4.)

10.2 Nurmitelalla varustettu ruohonleikkuri

Mallin RM 545 VR taka-akseli on varustetu kaksiosaisella vetotelalla.

Sen avulla nurmikon reunat ja kasvien
ymparistö saadaan leikattua tarkasti.
Lisaksi ruhofo tasoittuu ajosunnan
mukaan ja nurmikkoon syntyy typillinen
raitakuvio.

10.3 Allesilppuava leikkuu

Monitoimileikkurissa RM 545 VM on erityinen kaksikkotera ja valmiaksi asennettu silppurikiila.

Loukkaantumisvaara! Sammuta polttomooctori ja vedsytytystulpan pistoke irti ennen kaikkia silppurikiilaan kohdistuvia toitä.

Silppurikiilan kiinnitys

Kun haluat käyttaa laitetta allesilppuavana ruohonleikkurina, silppurikiila (1) taytyl laittaa paikalleen:

• Avaa poistoluukku ja pidä sitä auki.
• Aseta silppurikiila (1) poistokanavaan ja paina ylhaälta kuuluvasti paikalleen rungon molempiin lukitusnokkiin (2).
• Sulje poistoluukku.

Jos haluat käyttaa laitetta
taaksepuhaltavana tai kerävänanä
ruohonleikkurina (sopivan
ruohonkeruusäilion kanssa),
silppurikiila (1) on pointettava laitteesta:

• Avaa poistoluukku ja pidä sitä auki.
• Veda lukituskorvake (4) ylos ja veda silppurikiila (1) viistosti ylospain ulos poistokanavasta.
• Sulje poistoluukku (taaksepuhaltava ruohonleikkuri) tai kiinnitta ruohonkeruusäilio paikalleen ja sulje poistoluukku (kerävä ruohonleikkuri).

10.4 Miten allesilppuava leikkuu tapahtu?

Valitse allevisilppuavaan leikkuuseen leikkuukorkeus 4-7, koska naissä asennoissa ruho saadaan silputtua parhaiten.

Lian matala leikkuukorkeus voitukcuttaa ruohonleikkurin rungon ja jumiuttaa siten leikkuuteran.

Valitse tyoskentelynopeus ja leikkuukorkeus allevsilpuavassa leikkuussa siten,ettakaksikkoterä silppuaa leukattavan ruohon optimalisesti ja tuloksena on siisti leikkuujalki.

Pitka ruoho kannattaa leukata useampaan kertaan ja suurella leikkuukorkeudella.

Jos ruoho on liian pitkää ja kosteaa, alä kayta allesilppuavaa toimintoa.

11. Laitteen käyttoönotto

11.1 Poltomoottorin kännistäminen

Laitevaurion vaara!

Älä käynistä polttomoottoria

korkeassa ruohikossa. Jos

käynistäminen on vaikeaa, valitse

korkeampi leikkuukorkeus.

Poltomoottori kay kaynistyksen

jälkeen kiinteän kaasun ansiosta

aina optimaalisella

kaytlokierrosluvulla.

Tarkasta oljymaara ja polttoaineen maara. ( 7.6)

RM 545, RM 545 T, RM 545 V,

RM 545 VM, RM 545 VR:

18

Paina moottorin pysaytysvipua (1) tyontoaaisa vasten ja pidä siina.
- 2Vedä käynistysnaru (2) hitaasti ulos suntuvaan vastukseen asti. Nykäise sen jälkeen käsivarren pituudelle asti. Ohjaa käynistysnaru (2) hitaasti takaisin, jotta se ehtii kelautumaan paikalleen.
Toista toimenpide, kunnes polttomoofteri kaynistyy.

RM 545 VE:

Akun tarkastus: Tarkasta varaustila ja lataa akku tarvittaessa. ( 8.6)
Aseta akku (3) paikalleen.
Paina moottorin pysaetysvipua (1) tyontoaaisa vasten ja pida siina.
Paina käynnistysnuppia (4) enintaan viisi sekuntia, ja päästä sitten irti. Ellei polttomoottori käynnisty, pidä yhden minuutin tauko ennen seuraavaa käynnistysritysta. Välta toistuvaa käynnistämista polttomoottorin käydessa.

11.2 Polttomoottorin sammuttaminen

• Sammuta polttomoottori päästamälä irtmoottorin pysäytysivusta (1).
  Polttomoottori ja leikkuuterä pysahtyvat muutamassa sekunnissa.
• RM 545 VE: Jos laite jatetäan ilman valvontaa, irrota akku, sailytä sitä erillän laitteesta ja suojaa se asiattomalta käytöltä (esimerkiksi lapset).

11.3 Veto

Ruohonleikkureissa RM 545 T,

RM 545 V, RM 545 VE.

RM 545 VM, RM 545 VR on veto.

RM 545 T:

Yksi ajovaihde eteenpain (yksivaihteinen vaihteisto)

3,6 km/h

RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR:

Ajon aikana portaattomasti säadettäve tvo eteenpän (Vario-vaihteisto)

2,2-3,8 km/h

Vedon kytkeminen pälle:

Käynnistäpolttomoottori. ( 11.1)
Vedā vedon sanka (1) työntöaisaa vasten ja pidä siinä. Veto kytkeytyy paälle ja ruohonleikk lahtee liikkeelle eteenpän.

Laitevaurion vaara!

Paina vedon sanka aina

vasteeseen asti vaihteiston seurannaisvauroiden valttamiseksi.

Etenemisnopeuden saat (RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR):

Laitevaurion vaara!

Siirra Vario-voimansirron vipua (2)
vain poltomoottorin kaydessa.

• Ajonopeuden lisäminen: Vedä Vario-voimansirron vipu (2) ajon aikana taakse.
• Ajonopeuden alentaminen:

Paina Vario-voimansiirron vipu (2) ajon aikana eteen.

Vedon kytkeminen pois pälätä:

• Päästä vedon sanka (1) vapaaksi. Veto kytkeytyy pois pääälä ja ruohonleikkuri pysähtyy. Poltomoottori käy edelleen.

11.4 Ruohonkeruusäillön tyhjennys

Loukkaantumisvaara!

Ennen kuin irrotat ruohonkeruusailion, sommuta polttomoottori ja anna leikkuuteran pysahtya.

Täysi ruohonkeruusäiliö voipainaa jopa 16 kg.

• Irrota ruohonkeruusäiliö ja laske semaahan. (8.8)
• Avaa ruohonkeruusäiliö lukituskorvakkesta (1). Käannä ruohonkeruusäiliö yäosa (2) auki ja pidä sitä paikallaan. Käannä ruohonkeruusäiliö täakse ja tyhjennä leikkuujäte. Ruohonkeruusäiliö on kätevä tyhjentä, kun pidät kiinni ruohonkeruusäiliö yäja alaosan kahvoista (3, 4).
• Sulje ruhonkeruusäiliö.
  Kiinnitta ruhonkeruusailio. ( 8.8)

12. Huolto

12.1 Yleistä

Loukkaantumisvaara!

Noudata kappaleen "Turvallisuutesi vuksi" turvaohjeita ( 4)

Ammattiliikkeen suorittama vuosittainen huolto:

Ammattilikkeen tulisi tarkastaa ruohonleikkuri vuosittain. STIHL suosittee STIHL-ammattilikettä.

12.2 Laitteen puhdistus

Huoltoväli:

Jokaisen käytökerran jälkeen

Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidenta aen kaytöikaa.

Loukkaantumisvaara!

Sammuta polttomoottori, vedä sytytystulpan pistoke irti, irrota akku (RM 545 VE) ja anna laitteen jäahtyä.

Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä poltoainesaïli (ajamalla).

Laite on luotettavassa puhdistusasennossa vain, kun poistoluukku on auki.

• Valitse korkein leikkuukorkeus. ( 8.5)
• Irrota ruohonkeruusällö. (⇒ 8.8)
• Laske tyontoaisan ylaosa (1) taakse.
• Avaa poistoluukku (2) ja pidä sitä auki.
  Nosta laitetta etuosan kantokahvasta (3) ja aseta laite kuvan mukaisesti puhdistusasentoon.

Puhdistusohjeita:

• Irrota lika pienellä märällä vettä, harjalla tai pyyhkeellä. Puhdista myös leikkuuterä. Äla suuntaa vesisuihkua polttomoottorin osin, tiivisteisiin tai laakerikohtiin.
• Irrota ensin runkoon tarttuneet ruhojojaanteet puutikulla.

Käytä tarvittaessa erikoispuhdistusainetta (esimerkiki STIHLin erikoispuhdistusainetta).

12.3 Terän kuluneisuuden tarkistus

Huoltovali:

Ennen jokaista käytökertaa

Loukkaantumisvaara!

Terä kuluu eri lailla sen
käytöpaikan ja leikkuuajan
mukaan. Jos laitetta käytetään
hiekkapohjalla tai usein kuivissa
olosuheissa, terä rasittuu
enemmän ja kuluu keskimäräistä
nopeammin. Kulunut terä voi
kateta ja aiheuttaa vakavia
vammoja. Terän huoltoa koskevia
ohjeita on siksi aina noudatettava.

• Kallista ruohonleikkuri puhdistusasentoon. (⇒ 12.2)

• Puhdista terä (1).

• Tarkasta teran paksuus A vahintaan viidestakohdasta tyontomitalla. Varsinkin teran siipien kohdalta on noudatettava vahimmaispaksuutta.

Vakiotera:

Aseta viivain (2) kuvan mukaisesti terän reunalle ja mittaa kuluneisuus [8].

Kaksikkoterä (RM 545 VM):

Tarkista vahimmäisleveys cyontomitalla kapeimmasta kohdasta teran siipien takaa.

Terä on vaihdettava, jos

• se on vauroitunut (uria tai halkeamia)
• mittausarvot saavutetaan yhdessä tai useammassa paikassa tai ne ovat salittujen rajojen ulkopuolella.

Vakiterän kulumisrajat:

Terän paksus A: > 2 mm

Kuluneisuus B: < 5 mm

2Kaksikkoterän kulumisrajat (RM 545 VM):

Terän paksius A: > 2 mm

Vahimmaisleveys : >55mm

12.4 Teran irrotus ja kiinnitys

Irrotus:

• Käytä sopivaa puupalikkaa (1, noin 60 × 60 cm), jolla pidät vastaan terästa (2).
• Kierra teräruuvi (3) auki ruuviavaimella SW 17.
• Poista terä (2), teräruuvi (3) ja lukkolevy (4).

Kiinnitys:

Loukkaantumisvaara!

Teran (2) saa kiinnittä vain kuvan osoittamalla tavalla.
Ylostaivutettujen terasiipien on osoitettava ylospain.

Noudata tarkasti teraruuvin
maarattya kirstystiukkuutta, sillä
leikkuukoneiston kiinnyksen
pitavyys riippuu siita. Lukitse
teraruvi (3) lisäksi Loctite 243:Ila.

Vaihda lukkolevy (4) aina teran kiinntyksen yhteydessa ja teraruuvi (3) aina teran vaihdon yhteydessa.

• Puhdista terän vastinpinta ja teraholkki.
  Tarkasta teran tasapaino. ( 12.5)

• Kiinnitä tera (2) ylostaivutetut siivet yloispain (laitteeseen pain).

• Käytä sopivaa puupalikkaa (1, noin 60 × 60 ~cm ), jolla pidät vastaan terästa (2).

• Kierrä teräruuvi (3) uuden lukkolevyn (4) kanssa kiinni ja kiristä se.

Kirstystiukkuus:

60-65Nm

12.5 Terän tasapainon tarkastus

• Irrotata. (12.4)
  Työnnä ruuvitalta (1) terän (3)
  keskireian (2) lapi ja kohdista terä
  vaakasuoraan.
  Jos terän tasapaino on kunnossa,
  pysyy vaakasuorassa.
• Jos leikkuuterä kallistuu toiselle puolelle, tata puolta teroitetaan, kunnes tera on tasapainossa. (⇒ 12.6)

12.6 Leikkuuterän teroitus

STIHL suosittelee jattamaan leikkuuteran teroituksen ammattilaisen tehtavaksi. Jos tera teroitetaan vaarin (esimerkiki vaararetoituskulma tai epatasapaino), laitteen toiminta hairiintyy.

Teroitusohjeet:

• Irrota leikkuuterat (12.4).
• Jäähdytä leikkuuteraa teroituksen aikana esimeriksi vedella. Terä ei saa sinistyä, koska silloin sen leikkuukestävyss heikkenee.
• Teroita tera tasaisesti epatasapainon aiheuttaman tarinan valttamiseksi.
  Noudata 30^ n teroituskulmaa.
• Poista mahdollinen hontajäyste leikkuusärmästä teroituksen jälkeen hienolla hiomapaperilla.

Huomioi kulumisrajat. ( 12.3)

12.7 Vedon kytkentävajerin sātö

Huoltoväli: Tarvittaessa

Vajerin kireys on saadetty tehtaalla oikeaksi.

Vaijeri on saadettava, jos

• pitkān käyttoiän jälkeen veto ei kytkeydy ohjeenmukaisesti vedon sankaa käytettaessä
• veto on jatkuvasti päälä. Tällöin ruohonleikkuri lahtee liikkeelle tahattomasti käynistysnarua vedettäessä, vaikka vedon sankaa ei käyteta.

Loukkaantumisvaara!

Vedon kytkentavajerin taytyy olla ohjeenmukaisesti paikallaan, kun Iaitetta kaytetaa. Kanny tarvittaessa ammattiliikkeen puoleen. STIHL suosittee STIHL-ammattiliikettä.

Vajerin kireyden tarkastus:

Paina vedon sankaa ja vegä ruohonleikkuria samalla taaksepain. Vetävien pyörien tätyty lukittua sunnilleen vivun likeradan ensimmäisen kolmanneksen jälkeen

Vaijerin saatö:

Voit kirstaa vajeria kaantamalla tyontoaisan ylaosan vasemmalla puolella olevaa saatoruuvia (1) suuntaan ^+ ja loysata vajeria kaantamalla saatoruuvia suuntaan-.

12.8 Poltomoottori

Huoltoväli:

Katso polttomoottorin kayttoohjeet.

Yleisiä ohjeita:

Noudata polttomoottorin kayttoohjeissa olevia kaytto- ja huoTo-ohjeita.

Pitkān kayttoi'an varmistamiseksi on erityisen tärkea,etta moottorissa on aina riittavasti oljya ja etta oljy ja ilmansuodatin vaihdetaan saannollisesti.

Suositellut oljynvaihtovalit sekamoottorioljya ja oljyn tayttomaraa koskevat tiedot voit katsoa niin ikaanpolttomoottorin kaytttoohjeista.

Jäahdytsrivat taytyy pitäa aina puhtaina polttomoottorin riittävän jäahdytksen takaamiseksi.

12.9 Akun ja latauslaitteen huolto

Huoltovali:

Katso polttomoottorin kayttoohjeet.

12.10 Pyorat ja vaihteisto

Pyörien laakerit eivat vaadi huoltoa.

Vaihteisto ei vaadi huoltoa.

12.11 Nurmitelan huolto

Käytöketju on voideltava sānnöllisesti, mutta kuulalaakerit ja telat eivat vaadi huoltoa.

Huoltoväli: kerran vuodessa tai tarpeen mukaan

• Avaa huoltoa varten ruuvi (1, Torx 25) ja poista suojus (2).
  Voitele kaytoketju yleisrasvalla.

12.12 Varastointi ja pitkäaikaissäilytys (talvisäilytys)

Säilytä laitetta kuivassa, suljetussa ja polyttomassä tilassa. Varmista, etta lapsed eivat pääse sihen käsiki.

Korjaa mahdolliset toimintahairiöt ennen varastointia. Laitteen on aina oltava käyttokuntoinen.

Tyhjenna polittoinesaillio ja kaasutin ennen varastointia (esimerkiksi ajamalla).

Huolehdi lisaksi seuraavista toimista ennen laitteen pidempää varastointia (talvisälytysta):

• Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
• Oljya tai rasvaa hyvin kaikki likkuvat osat.
• Ruuva sytytystulppa irti (katso polttomooottorin kaytttoohjeet) ja taytnoin 3cm^3 moottorioljya sytytystulpan aukon kautta polttomooottoriin. Pyorayta polttomooottoria muutamia kertoja ilman sytytystulppaa (veda kaynnistysnarusta).

Palovaara! Pida sytytystulpan pistoke syttymisvaaran takia etaall sytytystulpan reiasta.

Kierrä sytytystulppa kiinni (katso polttomoottorin kayttoohjeet).
Suorita oljynvaihto (katso polttomoottorin kayttoohjeet).

RM 545 VE:

• Irrota akku ja sailytä sita erillään laitteesta asiattomien henkilöiden ulottumattomissa kuivassa, polyttömmässä ja pakkaselta suojatussa tilassa.
  Lataa akku tayteen ennen kayttokauden alkua. ( 8.6)

13. Kuljetus

13.1 Kuljetus

Loukkaantumisvaara!

Huomioi kappaleen "Turvallusuutesi vuoksi" ohjeet ennen kuljetusta. ( 4.)

Käytä aina kuljetuksen aikana
sopivaa suojavaatetusta
(turvajalkineita ja tukevia
käsineita).

Veda sytytystulpan pistoke irti aina
ennen nostramista ja kuljetusta.
STIHL suosittelee

turvallisuussyistä, etta laitetta.
nostaa ja kantaa aina kaksi
henkiloa.

Huomioi kappaleessa "Tekniset tiedot" ilmoitetu paino ennen nostalgia.

Laitteen kantaminen:

Nosta laitetta vain kantokahvasta (1) ja tyontoaisasta (2). Pida vartalosi, varsinkin jalat, aina riittavan etaalla leikkuuterastä.

Laitteen sitominen kiinni:

Varmista laite sopivilla
kiinnytysvalineillä kuljetusalustalle ja kuljeta sitä aina kaikkien neljan pyörän varassa.
- Kiinittä vajerit tai hihnat työntöaisan alaosaan (3).

14. Ympäristönsuojelu

Ruohosilppu ei kuulu jatteiden joukkoon, vaan se tulee kompostoida.

Pakkaukset, laite ja lisävarusteet on valmistetu

kierratettavista materiaalesta ja ne tulehavittaa asiaankuuluvasti.

Materialiajatteiden lajittelu saastaa ymparistoa ja edistaa kierratettavien hyotyaineiden uudelleenkayttoa. Tast syysta loppuun kaytetylaite tulee toimitta kierratskukseen. Noudata havittamisess erityisesti kappaleen "Havittaminen" ( 4.10) ohjeita.

Saat tietao jatteiden asianmukaisesta havittamisestä ammattilikkeestä tai kierratyskeskuksista.

Hävitä akut ja muut
ongelmajätteet aina
asianmukaisesti. Noudata
paikallisia märäyksiä. Akkua ei
saa havittä talousjätteen

mukana, vaan se pitaa tomittaa ammattliikkeeseen tai ongelmajatteiden kerayspisteeseen.
- Irrota akku ( 8.6) ja havita se erillaan ruhonleikkurista.

Tärkeitä huolto- ja hoito-ohjeita

Bensiinikayttoinen ruohonleikkuri (STIHL RM)

STIHL ei vastaa sellaisista esine- ja henkilovahingoista, jotka ovat aiheituneet kayttöhjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, kaytöä ja houltoa koskevat oheet) laiminlyonnistä tai hyväksymättomien lisä- tai vaihto-osien kaytosta.

Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vauroiden ja liallisen kulumisen valttamiseksi:

1. Kulutusosat

STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myos ohjeenmukaisessa kaytossa, ja ne on vaihdettava ajoissa kayttotavan ja -ajan mukaan.

Naita osia ovat esimerkiksi

• leikkuuterä tai kaksikkotera
  ruhonkeruusäiliö
  -kiilahihna (RM 545 T, RM 545 V, RM 545 VE, RM 545 VM, RM 545 VR)
• suojalistat
  -akku (RM 545 VE)
• käytöketju (RM 545 VR).

2. Tämän kayttooppaan noudattaminen

STIHL-laitetta tulee kayttä, huoltaa ja sailyttäarkoin tata kayttoopasta noudattaen. Kayttaj on itse vastuussa kaikista vauroiista, jotka aiheutuvat turvallisuus-, kayttö- ja huolto-ohjeiden laiminlyonnista.

Tämä koskee erityisesti seuraavia kohtia:

• tuotteseen ilman STIHLin hyväksyntä tehdyt muutokset
• polto- ja voiteluaineiden kaytlo, joita STIHL ei ole hyväksynyt (voiteluaine, bensiini ja moottorioljy, katso polttomoottorin valmistajan ojeet)
• sellaisten tyokalujen ja tarvikkeiden käytö, jotka eivät ole laitteelle hyväksyttyjä tai sopivia taikka jotka ovat laadultaan heikkoja
• tuotteen märäystenvastainen käytö
• tuotteen käytto urheilutilaisuksissa tai kilpailuissa
• tuotteen viallisten rakenneosien jatketun kayton aiheuttamat seurausvauriot.

3. Huoltotyöt

Kaikki Iuvussa "Huolto" selostetut tyot tulee suorittaa saannollisesti.

Huoltotyöt, joita käytäjä ei voitse suorittaa, tulee jättä ammattiliikkeen tehtäväksi.

STIHL suosittelee teettamän huoltotyöt ja korjaukset vain STIHL-ammattilikkeessä.

STIHL-ammattilikkeissaaatina ammattitaitoisen ja asiantuntevan palvelun.

Näiden toiden laiminlyonti voi aiheuttaa vaurioita, joista käytäjä on itse vastuussa.

Naita ovat esimerkiki

• epaasianmukaisesta sailytyksesta johtuvat korroosio-tai muut seurannaisvauriot

• heikkolaatuisten varaosien käytösta aiheutuneet laitevauriot

• lian myohän tai puutteellisesti suoritetusta huolosta johtuvat vauriot tai vauriot, jotka johtuvat huolto-tai korjaustoistä, joita ei ole suoritettu ammattiliekkeiden korjaamoissa.

16. Varaosat

Leikkuuterä malleille RM 545, RM 545 T, RM 545 V, RM 545 VE, RM 545 VR: 6340 702 0100

Kaksikkoterä mallille RM 545 VM: 6340 702 0120

Teräruvi: 90083199075

Lukkolevy: 0000 702 6600

Leikkuuterän kiinnitsosat (esimerkiki teräruvu) pitä uusia terä vaihdettaessa tai asennettaessa. Varaosia on saatavissa STIHL-ammattilikkeestä.

17. EU-vaatimustenmukaisuusvaku uterus

17.1 Ruohonleikkuri STIHL RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VE, RM 545.0 VM, RM 545.0 VR

vakuuttaa yksinomaisena vastuullisena,
että kone

Rakenne: Ruohonleikkurit

-Tuotemerkki:STIHL

-Typpi:RM545.0,RM545.0T, RM545.0V, RM545.0VE, RM545.0VM, RM545.0VR

-sarjatunnus:6340

tayttä direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset saannokset, ja se on kehitetty ja valmistetu seuraavien valmistuspäivänä voimassa olevien normiversioden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN 60335-1, EN 14982, EN 60335-2-29 ja EN 62233 (soveltuvin osin).

Ilmoitetun laitokens nimi ja osoite:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg

Mitatun ja taatun aenentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettv VIII.

RM 545.0, RM 545.0 T, RM 545.0 V, RM 545.0 VM, RM 545.0 VR

-Taattu aenentehotaso: 95 dB(A)

RM 545.0 VE

-Mitattuaanentehotaso:94,8dB(A)

-Taattuaaenentehotaso:96 dB(A)

Teknisia asiakirjoja sailyettaan STIHl TiroI GmbH:n tuotehyväksynnän kanssa.

Valmistusvuosi ja sarjanumero on merkitty laitteen typpikilpeen.

Langkampfen, 02.11.2020

STIHL Tirol GmbH

psta

Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja

psta

Sven Zimmermann, laatujohtaja

18. Tekniset tiedot

RM 545.0, RM 545.0 T, RM 545.0 V,
RM 545.0 VE, RM 545.0 VM,
RM 545.0 VR:

Sarjatunnus 6340

Polttomoottorin

rakenne

Polttomoottorin

valmistaja

Leikkuuleveys 43 cm

Leikkuukoneisto

Terapalkin veto

Teraruuvin

kiristystiukkuus

Etupyoren

4-tahtinen

polttomoottori

Briggs

terapalkki

jatkuva

60-65Nm

180 mm

Ruohonkeruusäiliön

tayttomäärä 601

Pituus 147 cm

Leveys 48 cm

Korkeus 102 cm

RM 545.0:

Polttomoottorin

Typpimerkinta Series 650 EXi

Iskutilavius 163 ccm

Nimellisteho 2,4-2800

nimelliskierrosluvulla kW - 1/min

Käynnistyslaite narukäynnistys

Polttoinesa 1,0 I

Terapalkin

kierrosluku 2800 1/min

Leikkuukorkeudet 25 - 80 mm

Takapyoren 200 mm

Paino 27 kg

Melupästöt

Direktiavin 2000/14/EC mukaan:

Taattuaaenenteho

Direktiivin 2006/42/EC mukaan:

Aaenpainetasyto

pisteessa LpA 82 dB(A)

Epavarmuus K_pA

Käteen ja käsivarteen kohdistuva tärinä

Ilmoitetu tärinaarvo standardin EN 12096

mukaan:

Mitattu arvo ahw 4,80 m/s2

Epavarmuus Khw 2.40 m/s²

Mittaus standardin EN 20643 mukaan

RM 545.0 T:

Polttomoottorin

typpimerkinta Series 650 EXi

Iskutilavuus 163 cm

RM545.0T:

Nimellisteho

2.4-2800

kW - 1/min

nimelliskierrosluvulla

Käynnistyslaite narukäynnistys

Polttoinesa 1,0 I

Terapalkin

kierrosluku 2800 1/min

Leikkuukorkeudet 25 - 80 mm

Takapyörien 200 mm

Takapyorien veto 1-vaihteinen

Paino 29 kg

Melupästöt

Direktiavin 2000/14/EC mukaan:

Taattu aenenteho

taso LwAd 95 dB(A)

Direktiavin 2006/42/EC mukaan:

Aaenpainetasyto

pisteessa LpA 82 dB(A)

Epavarmuus K_DA 2 dB(A)

Käteen ja käsivarteen kohdistuva tärinä

Ilmoitetu tärinaarvo standardin EN 12096

mukaan:

Mitattu arvo a_hw 4,80 m/s2

Epavarmuus Khw 2,40 m/s²

Mittaus standardin EN 20643 mukaan

RM 545.0 V:

Polttomoottorin

typpimerkintä Series 650 EXi

Iskutilavuus 163 cm

Nimellisteho 2,4-2800

nimelliskierrosluvulla kw-1/min

Käynnistyslaite narukäynnistys

Polttoinesaio 1,0 I

Terapalkin

kierrosluku 2800 1/min

Leikkuukorkeudet 25 - 80 mm

RM 545.0 V:

Takapyorien 200mm

Takapyörien veto Vario

Paino 29 kg

Melupästöt

Direktiivin 2000/14/EC mukaan:

Taattu aenenteho

taso LwAd 95 dB(A)

Direktiivin 2006/42/EC mukaan:

Aaenpainetaso ty

pisteessä L_pA 82 dB(A)

Epavarmuus K_pA 2dB(A)

Käteen ja käsivarteen kohdistuva tärinä

Ilmoitetti tärinäarvo standardin EN 12096

mukaan:

Mitattu arvo ahw 4,80 m/s2

Epavarmuus Khw 2,40 m/s2

Mittaus standardin EN 20643 mukaan

RM 545.0 VE:

Polttomoottorin

typpimerkintä Series 675 iS

Iskutilavius 163 ccm

Lithium-ioni-akku ja

latauslaite

katso politto

moottorin

kaytöohjeet

Nimellisteho 2,6-2800

nimelliskierrosluvulla

Käynnistyslaite sahkokäynnistys

Polttoainesällö 1,0 I

Terapalkin

kierrosluku 2800 1/min

Leikkuukorkeudet 25 - 80 mm

Takapyorien 200 mm

Takapyörien veto Vario

Paino 31 kg

Melupästöt

RM 545.0 VE:

Direktiivin 2000/14/EC mukaan:

Taattua aanenteho

taso LwAd 96 dB(A)

Direktiavin 2006/42/EC mukaan:

Aaenpainetaso tyo

pisteessä L_pA 83 dB(A)

Epavarmuus K_pA 2dB(A)

Käteen ja käsivarteen kohdistuva tärinä

Ilmoitetu tärinäarvo standardin EN 12096 mukaan:

Mitattu arvo ahw 4,80 m/s²

Epavarmuus Khw 2,40 m/s2

Mittaus standardin EN 20643 mukaan

RM 545.0 VM:

Poltomoottorin

typpimerkinta Series 650 EXi

Iskutilavius 163 cm

Nimellisteho 2,4-2800

nimelliskierrosluvulla kW-1/min

Käynnistyslaite narukäynnistys

Polttoinesaillio 1,0I

Terapalkin

kierrosluku 28001/min

Leikkuukorkeudet 25 - 80 mm

Takapyoren 200 mm

Takapyoren veto Vario

Paino 30 kg

Melupästöt

Direktiavin 2000/14/EC mukaan:

Taattuaaenenteho

Käteen ja käsivarteen kohdistuva tärinä

Ilmoitettu tärinäarvo standardin EN 12096 mukaan:

Mitattu arvo ahw 4,80 m/s2

Epavarmuus K_hw 2,40 m/s²

Mittaus standardin EN 20643 mukaan

RM 545.0 VR:

Polttomoottorin

typpimerkinta Series 650 EXi

Iskutilavuus 163 cm

Nimellisteho 2,4-2800

nimelliskierrosluvulla kW-1/min

Käynnistyslaite narukäynnistys

Polttoinesaio 1,0I

Terapalkin

kierrosluku 2800 1/min

Leikkuukorkeudet 20-75 mm

Takatelan 90 mm

Telan veto Vario

Paino 30 kg

Melupäastöt

Direktiivin 2000/14/EC mukaan:

Taattu aenenteho-taso LwAd 95 dB(A)

Direktivin 2006/42/EC mukaan:

Aänenpainetasyö-pisteessä LDA 82 dB(A)

Epavarmuus K_pA 2 dB(A)

Käteen ja käsivarteen kohdistuvalärinä

Ilmoitetu tärinäarvo standardin EN 12096 mukaan:

Mitattu arvo ahw 4,20 m/s²

Epavarmuus Khw 2,10 m/s2

Mittaus standardin EN 20643 mukaan

Lithium-ioni-akkujen kuljetus:

RM 545.0 VE: Kaytettavat litium-ioni-akut
tayttavat YK:n kasicirjan

ST/SG/AC.10/11/Rev.5 osan III alakappaleen 38.3 mukaiset edellytykset.

Käytäjä voi kuljettaa namä akut tieliikenteessä ilman lisähtoja laitteen käyttopaikalle.

IIma-tai merikuljetuksessa on noudatettava maakohtaisia märäyksiä.

Lisaa kuljetusohjeita - katso http://www.stihl.com/safety-data-sheets

18.1 REACH

REACH on EY-asetus kemikaalien
rekisteröinnista, arvioinnista ja hyväksynnastä.

Tietoja REACH-asetuksen (EY)
nro 1907/2006 vaatimusten tayttamisesta on osoitteessa www.stihl.com/reach

19. Vianetsintä

Käanny tarvittaessa ammattilijkteen puoleen. STIHL suosittee STIHL-likettä.

Katso pottomoottorin kayttoohjeet.

Häiriö:

Polttomoottori ei kaynisty

Mahdollinen syy:

• Moottorin pysätytsvipua ei ole painettu.
• RM 545 VE: Akku on purkautunut tai viallinen.
  -Ei polittoainetta sailiossa; polittoainputki tukossa.

-Sailiossa on huanolaatuista, likaista tai vanhaa poltoainetta.
- Ilmansuodatin on likainen.
- Sytytystulpan pistoke vedetty irti sytytystulpasta; sytytysjohn huanosti kiinni pistokkeessa.
- Sytytystulppa nokeentunut tai vauroitunut; tulpan karkivali on virheellinen.
- Ruohonleikkurin runko on tutkeutunut.

Korjaus:

-Paina moottorin pysaytysvipua tyontoaisaa vasten ja pidä siina. ( 9.2)
- RM 545 VE: Lataa tai vaihda akku.
(⇒ 8.6)
-Tankkaa polittoainetta; puhdasta polittoainputki.
-Kayta aina lyijytonta matalaoktaanista bensiiniia; puhdista kaasutin.
- Puhdista ilmansuodatin.
-Kiinnitä sytytystulpan pistoke; tarkasta sytytysjohtimen ja pistokkeen valinen liitos.
-Puhdista tai vaihda syytystulppa; sādā tulpan karkivali.
-Puhdista ruohonleikkurin runko -veda sita ennen sytytstulpan pistoke irti ja mallissa RM 545 VE irrota lisaksi akku. ( 12.2)

Häirö:

Käynistys on vaikeea tai polttomoottorin teho heikkenee.

Mahdollinen syy:

• Ruohonleikkurin runko on tutkeutunut.
  -Leikataan lian matalalla leikkuukorkeudella, taietenemisnopeus leikkuukorkeuteen nahden on lian suuri.
  -Vettapoltoinesailliossa ja kaasuttimessa;kaasutin on sukossa.

• Poltoainesäiliö on likainen.

• Ilmansuodatin on likainen.
  -Sytytystulppa on nokinen.

Korjaus:

-Puhdista ruohonleikkurin runko -veda sitä ennen sytytystulpan pistoke irti ja malissaa RM 545 VE irrota lisaksi akku. ( 12.2)
- Sääda leikkuukorkeus korkeammalle tai alenna tyontonopeutta. (⇒ 8.5)
-Tyhjennapolttoainesaillio;puhdasta polttoaineputki ja kaasutin.
- Puhdista poltoinesaillio.
- Puhdista ilmansuodatin.
Puhdista sytytystulppa.

Häiriö:

Leikkuukanava on sukossa.

Mahdollinen syy:

Leikkuuterä on kulunut.
- Ruohoia leikataan liian korkeassa tai liian marassruohikossa.

Korjaus:

-Vaihda leikkuutera. ( 12.4)
-Sovita leikkuukorkeus ja -nopeus leikkuuolosuheita vastaaviksi. ( 10.), ( 8.5)

Häiriö:

Leikkuujalki on epatasainen, ruohokellastuu.

Mahdollinen syy:

• Tera on tylsa tai kulunut.
  Leikkuunopeus leikkuukorkeuteen nahden on lian suuri.

Korjaus:

-Teroita tai vaihda tera. ( 12.6) ( 12.4)
-Vahennaleikkuunopeutta ja/tai valitse oikea leikkuukorkeus (aläleikkaa matalimmalla leikkuukorkeudella). ( 8.5) ( 11.3)

Häiriö:

Polttomoottori kuumenee huomattavasti.

Mahdollinen syy:

• Polttomoottorissa on lian vahan oljya.
• Jäähdytysrivat ovat likaiset.

Korjaus:

Vaihda moottoriolj. ( 7.6)
-Puhdistaja jaahydtysrivat. ( 12.2)

Häiriö:

Veto ei kytkeydy vedon sankaa kaytettäessä.

Mahdollinen syy:

• Vedon kytkentävajeri on saädetty vaärin.
• Vedon kytkentavaijeri on vialinen (esimerkiksi taitunut).
• Kiilahihna on kulunut.
  Vaihteisto on viallinen.

Korjaus:

-Tarkasta vaijerin saat. ( 12.7)
-Vaihda vajeri.
Vaihda kiilahihna.
Vaihda vaihteisto.

Häiriö:

Vario-voimansiirron nopeussaatö ei toimi.

Mahdollinen syy:

• Vario-voimansiirron vipua on siirretty vaar aan suuntaan.
• Vario-voimansirron vajeri irronnut paikaltaan tai viallinen (esimerkiksitiattunut).

Korjaus:

• Siirra Vario-voimansiirron vipu oikeaan suuntaan. ( 11.3)
• Kiinnitta tai vaihda Vario-voimansiirron vajeri.

Häiriö:

Käytön aikana on voimakasta tärinä.

Mahdollinen syy:

• Teräruuvi on lôystnyt.
• Tera on epatasapainossa virheellisen teroituksen tai murtuman vuoksi.
  -Leikkuuyksikkö on vialinen.
• Poltomoottori ei ole kunnolla kiinni.

Korjaus:

• Kirista teraruuvi. ( 12.4)
  -Teroita (tasapainota) tai vaihda tera. ( 12.5) ( 12.6)
  -Tarkasta tera, teraakseli ja teran kiinnitys ja korjaa ne tarvittaessa.
• Kiristä polttomoottorin
  kiinnitysruuvit.

20. Huolto-ohjelma

20.1 Luovutustodistus

20.2 Huoltotodistus

Anna namä kaytöohjeet
huoltotöiden yhteydessä STIHL-ammattilikkeelle.
Ammattilikkeessä huoltotöiden
suorittaminen merkitään kenttiin.

Huolto suoritettu

Seuraavan huollon paivamaara

Karekunde
